СПДС Металлоконструкции

СПДС Металлоконструкции

СПДС Металлоконструкции — специализированный продукт, который предназначен для автоматизации проектирования металлических конструкций и оформления проектно-конструкторской документации раздела КМ.

Все описание
Задачи

Создание различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.

Создание планов, схем, разрезов и узлов металлических конструкций.

Автоматическое формирование ведомости элементов и спецификаций металлопроката.

Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».

Все задачи

от 31 600 ₽

Также заявку на программное обеспечение можете направить через мессенджеры

Информация на сайте ни при каких условиях не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Описание, технические характеристики, комплектация и внешний вид продукта могут отличаться от заявленных или могут быть изменены производителем без предупреждения

Описание

В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

Назначение программы: Ускорить подготовку графической конструкторской документации в рамках раздела КМ.

О разработчике

Магма-Компьютер Магма-Компьютер работает на отечественном рынке программного обеспечения с 1996 года. Высококвалифицированные специалисты создают специализированные программные решения. Компания разрабатывает САПР-решения в области машиностроения, промышленного и гражданского строительства, архитектурного проектирования, а также системы электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования. Все началось с первого успешного алгоритма, позволяющего находить на растре типовые объекты (диоды, резисторы; окна, сантехнику), и через год удалось распознавать стены, колонны и двери на сканированных поэтажных планах, а затем и редактировать их, делать отчеты. Впоследствии эта программа была внедрена в половину российских БТИ. В начале 2000-х компания уже писала программы для машиностроительного и архитектурно-строительного рынка САПР, а впоследствии взялись за технический документооборот. За 27 лет работы компанией Магма-Компьютер выпущен обширный список коробочных решений и программ по индивидуальному заказу, среди которых: TDMS Фарватер, СПДС Металлоконструкции, СПДС Стройплощадка и другое.

Задачи

  • Создание различных конструктивных элементов металлических конструкций: колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.
  • Создание планов, схем, разрезов и узлов металлических конструкций.
  • Автоматическое формирование ведомости элементов и спецификаций металлопроката.
  • Оформление чертежей согласно ГОСТ 21.502−2016 «Правила выполнения рабочей документации металлических конструкций».

Преимущества

  • Работа в среде AutoCAD с использованием функционала СПДС GraphiCS.
  • Параметрические объекты металлоконструкций.
  • Автоматическое назначение позиций, марок и их отображение на чертеже.
  • Полностью автоматическая ассоциативная связь чертежей и проекта.
  • Полностью автоматический расчет и формирование спецификаций.

Функционал

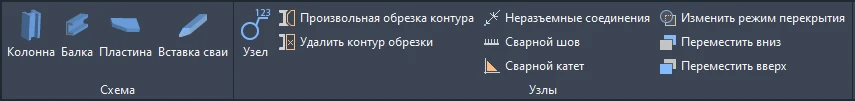

Панель инструментов

Панель инструментов

Все инструменты работы с программой расположены на одной вкладке ленты.

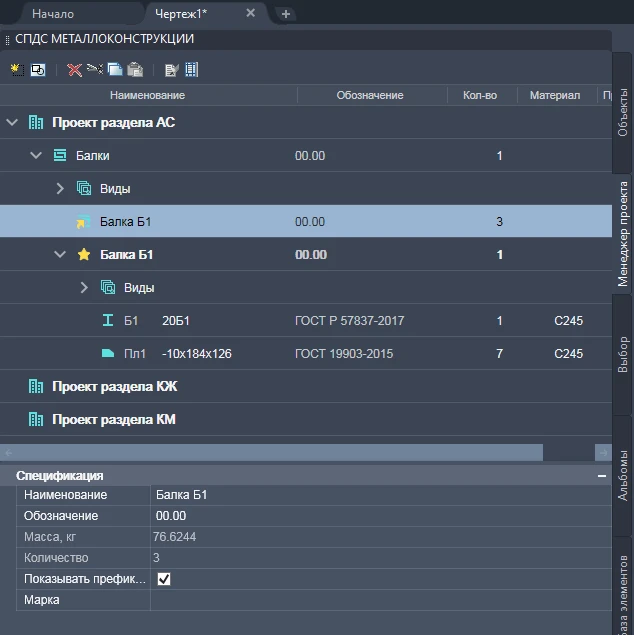

Менеджер проекта

Менеджер проекта

Менеджер проекта — инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.

В менеджере проекта отображаются разделы проекта, сборки и состав элементов с параметрами, заданными ранее: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементов, подсвечивать выбранный элемент на чертеже, копировать, перемещать элементы между сборками и разделами проекта.

Менеджер проекта

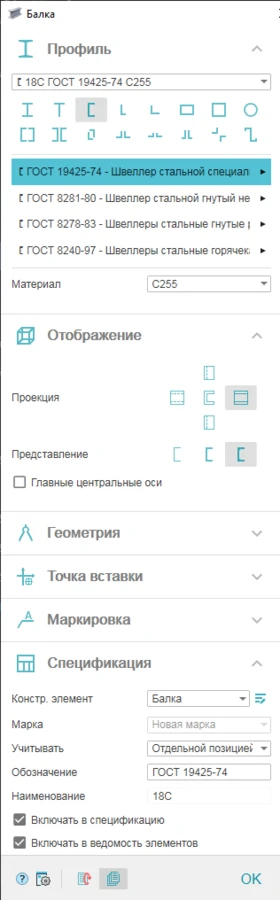

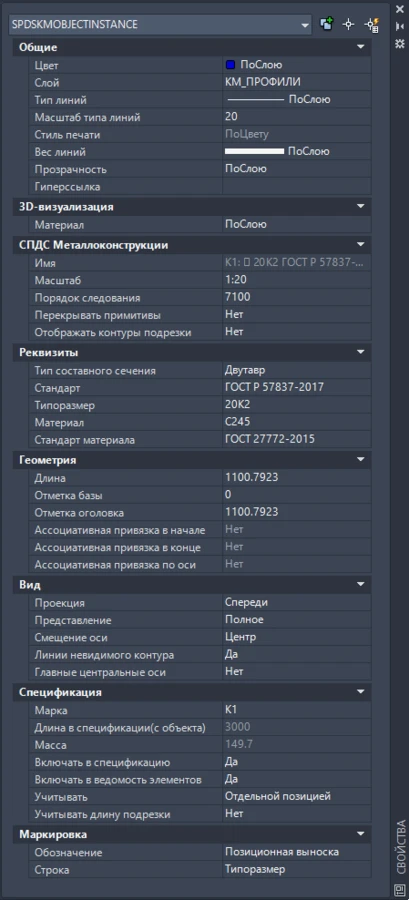

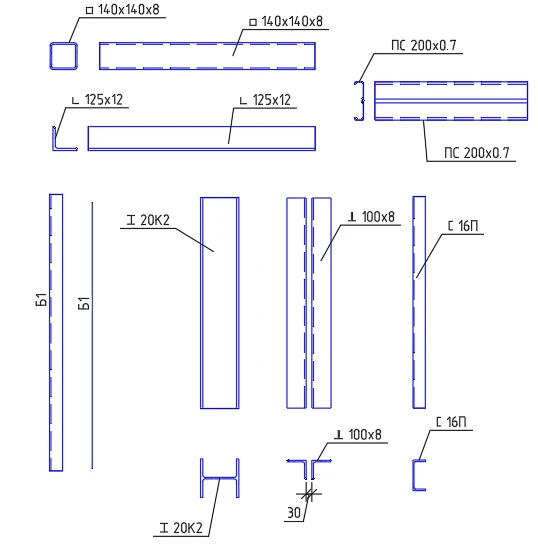

Команды создания балок и колонн:

  • Выбор профилей металлопроката и материала стали по ГОСТ.
  • Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.).
  • Возможность выбора представления профиля (условное, упрощенное или полное).
  • Задание геометрии и точки вставки профиля.
  • Возможность выбора варианта маркировки элемента (позиция или типоразмер).
  • Возможность создания своего типа и своей маркировки элемента.
  • Возможность циклической вставки или вставки нескольких объектов определенной марки.
  • Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы профиля.
  • Ассоциативная связь параметров для профилей, имеющих одинаковую марку.

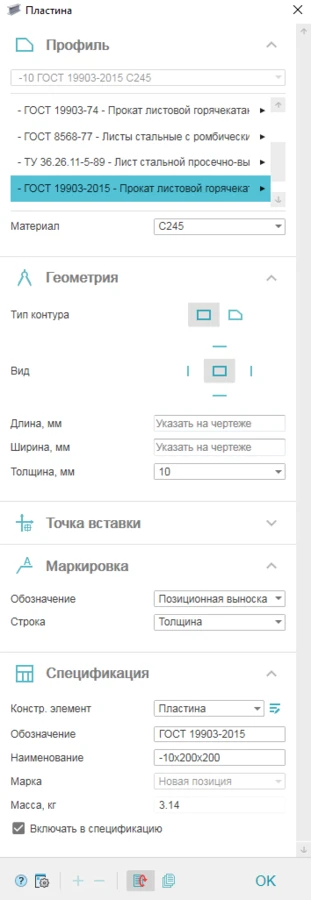

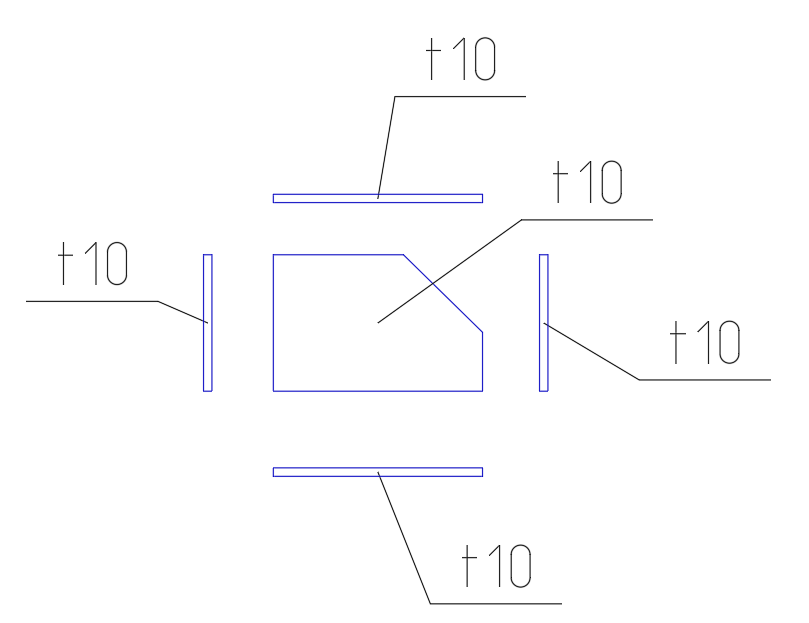

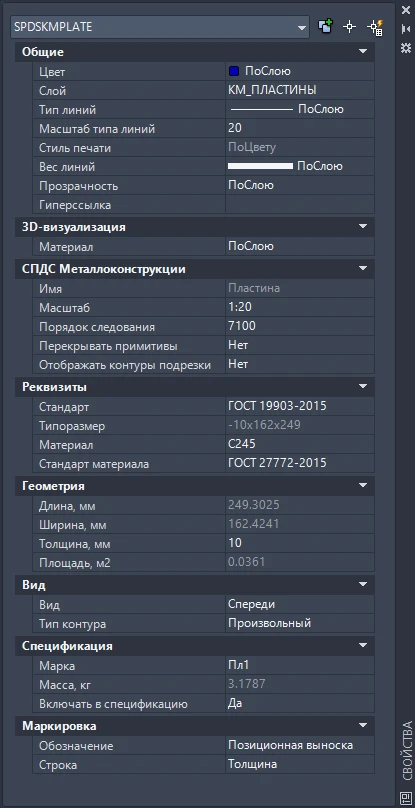

Команда создания пластин

  • Выбор листового проката и материала стали по ГОСТ.
  • Задание пластине проекционного вида (сверху, снизу, спереди и т.д.).
  • Задание геометрии и точки вставки пластины.
  • Возможность выбора варианта маркировки пластины (типоразмер или толщина).
  • Редактирование геометрии пластин с помощью специальных «ручек».
  • Автоматическое формирование обозначения и расчет массы.
  • Ассоциативная связь параметров для пластин, имеющих одинаковую марку.

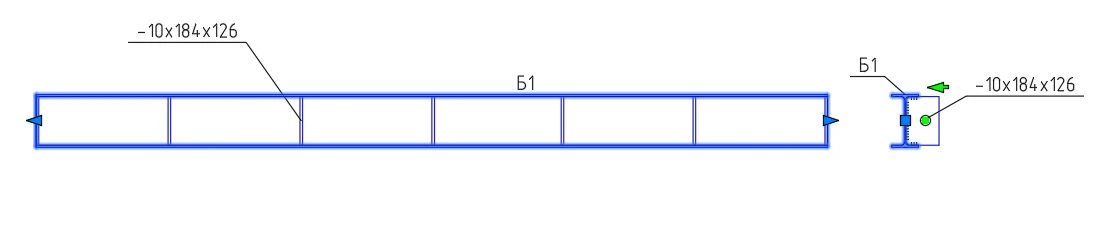

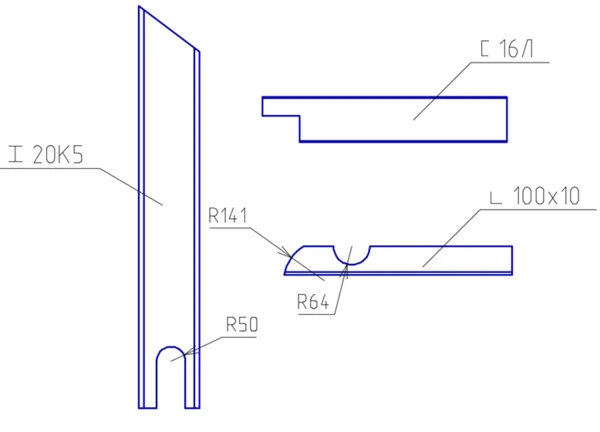

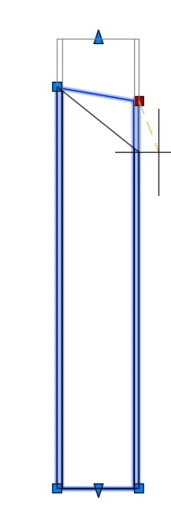

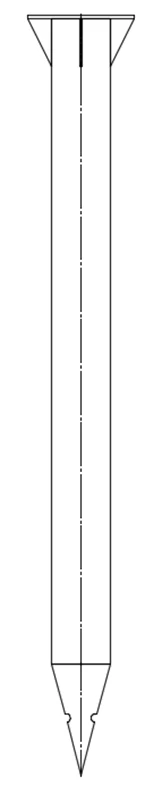

Подрезка профилей

Команда Произвольная обрезка контура выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить контур обрезки.

Возможна подрезка профиля с помощью специальных «ручек».

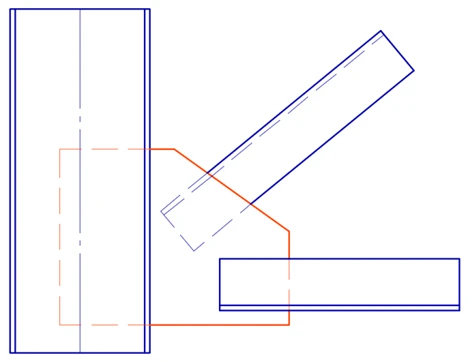

Режим перекрытия элементов

Перекрытие элементов

Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.

При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

Режим перемещения элементов

Перемещение элементов

Эта команда позволяет пользователю менять расположение элементов относительно друг друга.

При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.

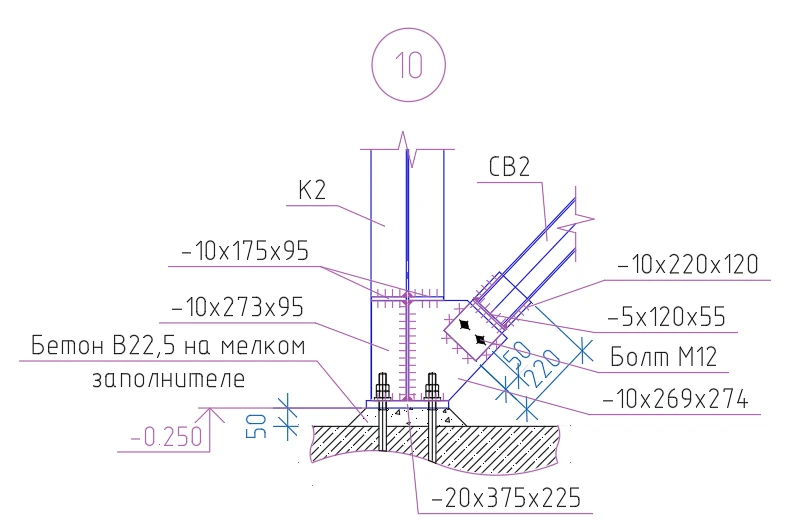

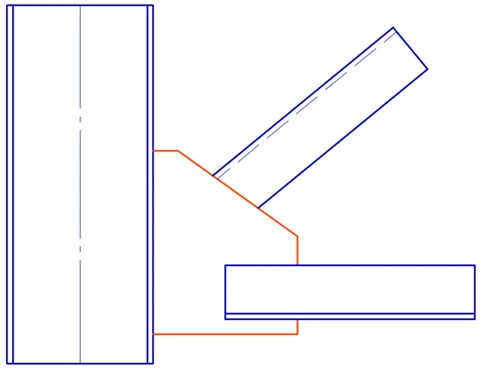

Узлы

  • Автоматическая маркировка и нумерация узлов на чертеже.
  • Автоматическая подрезка профилей, входящих в узел.
  • Автоматическая установка линий обрыва в узлах.

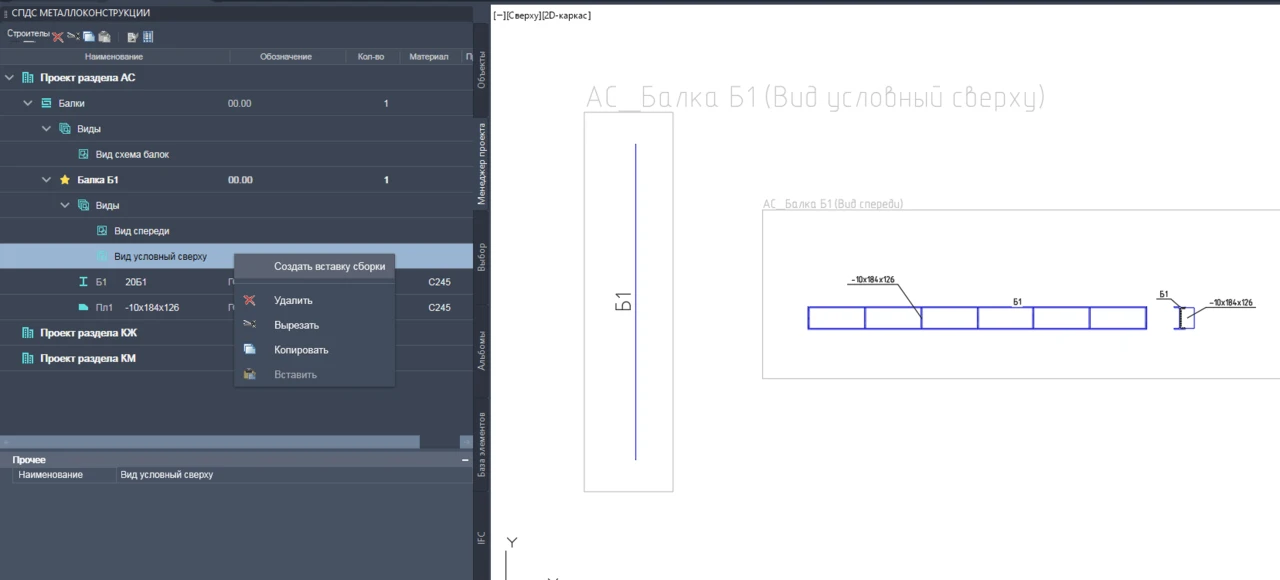

Команда Вставка сборки

Команда позволяет преобразовывать набор объектов во вставку сборки. Вставка сборки поддерживает ассоциативную связь параметров с исходными объектами. При редактировании меняются как исходный объект, так и его параметры на всех вставках сборки. Вставка сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.

Примечание. Вид, в который можно осуществить вставку сборки, должен принадлежать другой сборке.

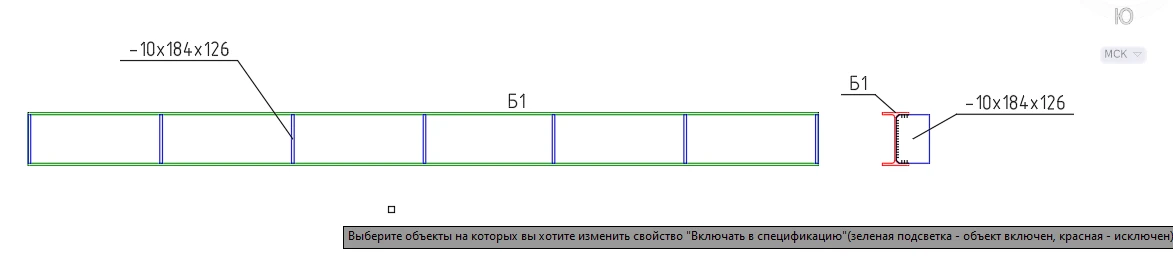

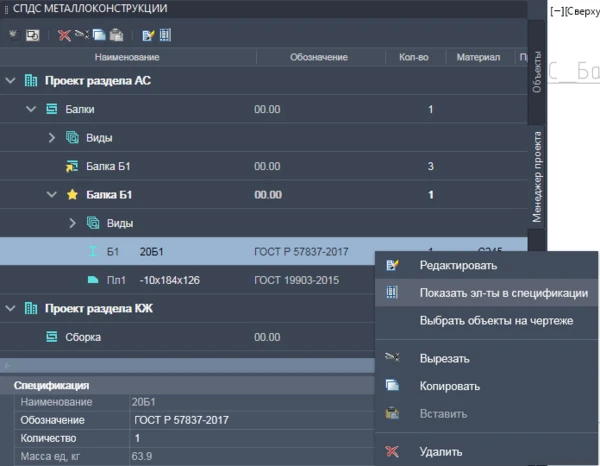

Команда Показать элементы в спецификации

При запуске команды Показать элементы в спецификации подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, то цвет подсветки — зеленый, если не входит — красный. С помощью селекции можно поменять состояние свойства Включать в спецификацию.

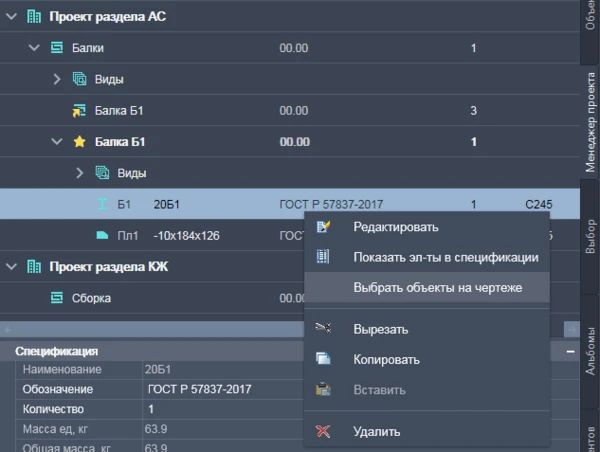

Команда Выбрать объекты на чертеже

Команда позволяет выбрать на чертеже все объекты данной марки.

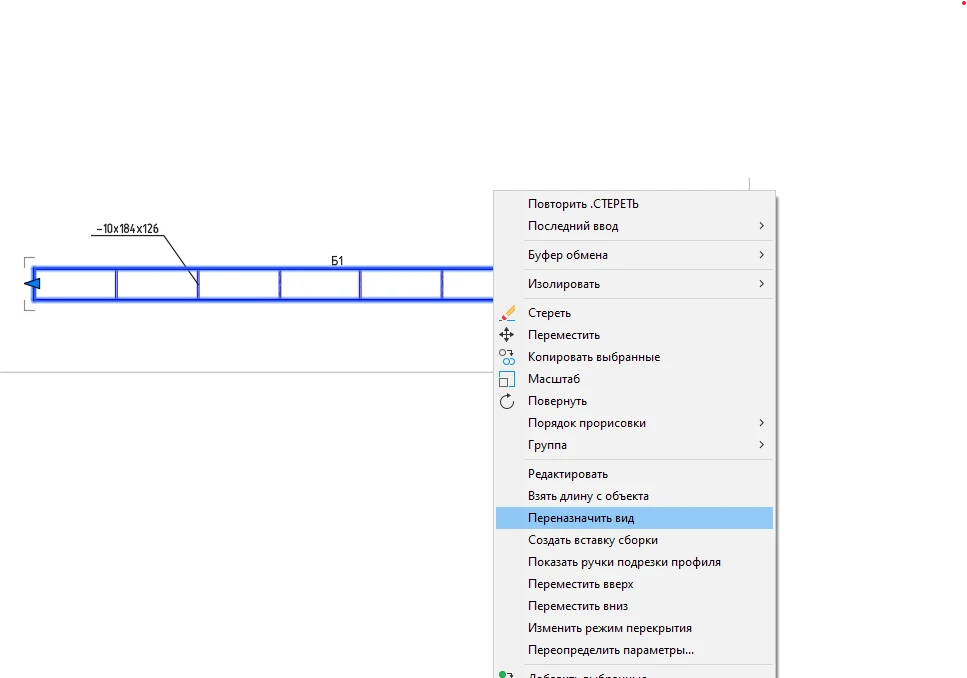

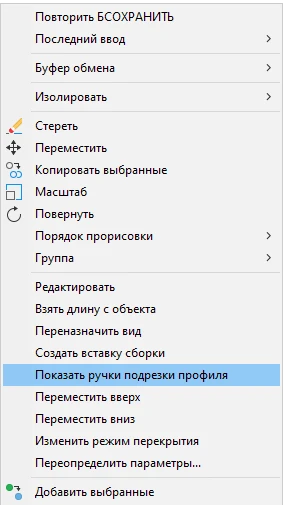

Команда Переназначить вид

Вызов команды Переназначить вид в контекстном меню выбранного объекта

Команда позволяет переносить выбранный объект между видами.

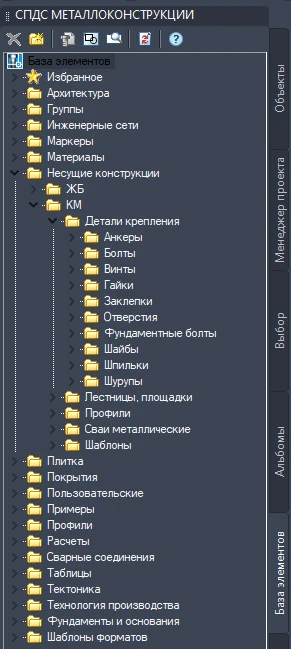

База элементов

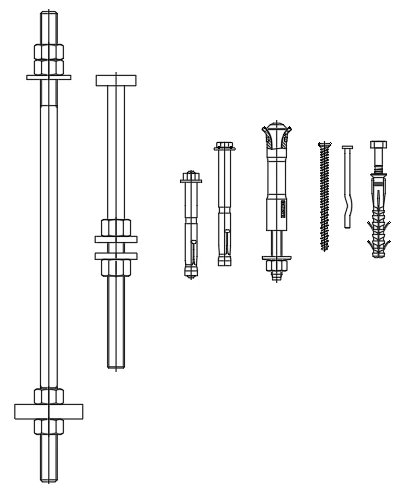

В программе имеется обширная база металлических элементов, которые можно добавлять в чертеж, редактировать их геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.

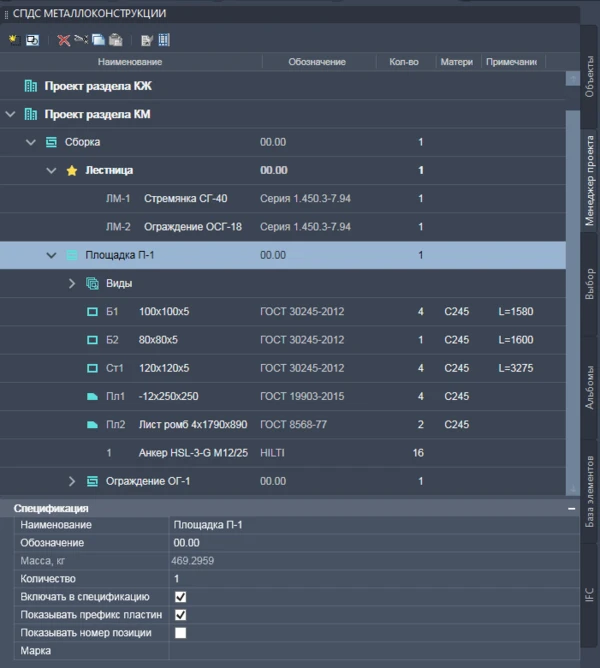

Спецификации

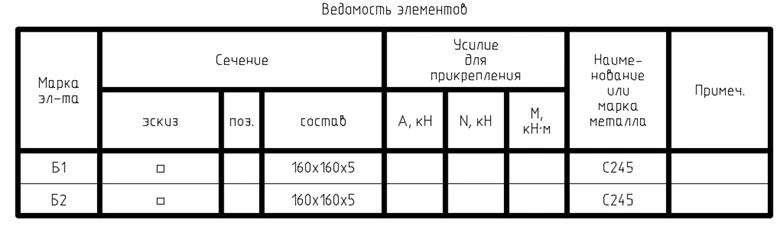

Для любой сборочной единицы могут быть автоматически сформированы:

  • ведомость элементов;

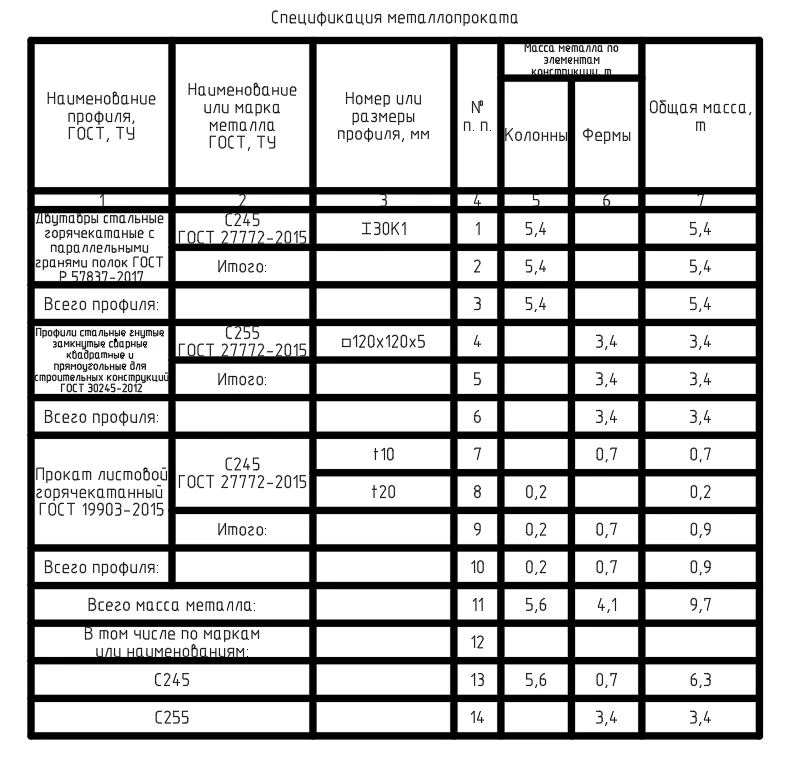

  • спецификация металлопроката;

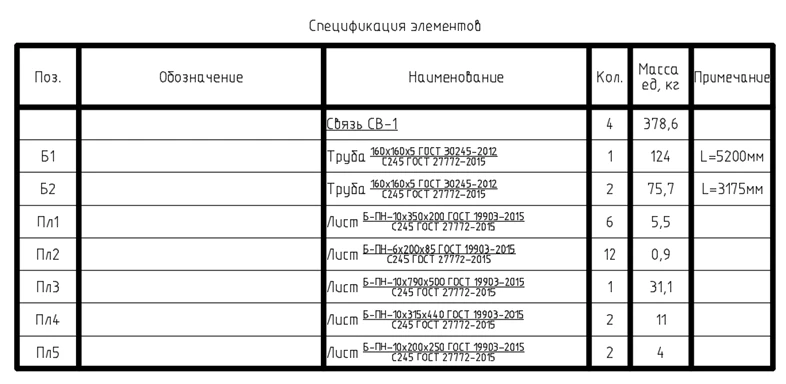

  • спецификация элементов.

Что нового

  • Обеспечена поддержка AutoCAD 2024.
  • Появилась возможность синхронизировать геометрию профилей КМ.
  • Добавлена возможность редактирования штриховки на сечении профиля.
  • В редакторе спецификаций появилась возможность задавать одинаковые префиксы для разных типов элементов.
  • Добавлена возможность менять тип линий обрыва для контура узла.
  • Появилась возможность создавать узел с объектов, находящихся в разных видах.
  • Для профилей и пластин добавлена настройка Показывать/скрывать диалог перед вставкой объекта.

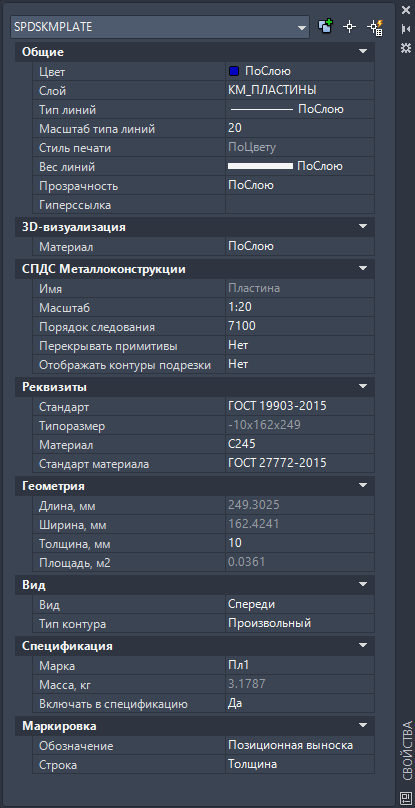

  • В Инспектор свойств объекта добавлен параметр Площадь поверхности.
  • Появилась возможность учитывать пластины в ведомости элементов, если для сборки задан тип сборки.
  • Добавлены опции показа/скрытия линий геометрии для гнутых пластин.
  • Появилась возможность создавать узлы по масштабу измерений.
  • Для пластин добавлен новый параметр Учитывать с другим типом, позволяющий выбирать, с каким типом элемента будет учитываться в спецификации металлопроката выбранная пластина.

Системные требования

Графическая платформа
  • ZWCAD 2021−2024 (х64);
  • AutoCAD 1 2019−2024 (x64);
  • AutoCAD Architecture 2019−2024 (x64).
  • Для работы СПДС Металлоконструкции обязательно наличие надстройки к AutoCAD — СПДС GraphiCS.
Операционная система
  • Windows 11×64;
  • Windows 10×64;
  • Windows 8×64;
  • Windows 7×64 редакций Ultimate, Professional, Home Premium.
СУБД
  • PostgreSQL 12;
  • Microsoft SQL Server 2005−2014;
  • Microsoft SQL Server 2005−2014 Express Edition.
Процессор
  • Intel Pentium 4 или выше.
Видеокарта
  • Требования графической платформы.
Память
  • Не менее 1024 Мб.
  • Для комфортной работы с параметрическими объектами рекомендуется 4096 Мб.
Пространство на жестком диске
  • Для полной установки программы требуется минимум 1700 Мб.
  • При использовании собственной базы параметрических объектов понадобится дополнительное место.
Монитор
  • Рекомендуемое разрешение — 1280×1024.
