nanoCAD Металлоконструкции – это специализированный продукт, который предназначен для автоматизации проектирования металлических и железобетонных конструкций и оформления проектно-конструкторской документации для таких разделов, как: КМ, КМД, КЖ, АС.
Графическим ядром программы является российская платформа nanoCAD, а в качестве инструментов оформления по ГОСТ используется весь встроенный функционал СПДС.
Основным новшеством этой версии является новые инструменты для 3D моделирования металлических конструкций по разделам проекта КМ, КМД.
Программа базируется на графическом ядре nanoCAD и содержит в себе 2D/3D инструменты для моделирования. Выходная документация сохраняется в формате dwg.
В программе используется весь функционал СПДС – это инструменты оформления: массивы осей, отметки уровня, выноски, сварные швы и многие другие инструменты. Так же имеется база стандартных элементов, которая содержит более 3000 параметрических строительных объектов: металлопрокат, крепеж и т.п. Все объекты доступны для редактирования встроенным механизмом.
Цель программы: Ускорить подготовку графической конструкторской документации в рамках раздела КМ, КМД, КЖ, АС.
Задачи
Возможность создания 2D/3D объектов металлических конструкций (колонн, балок, связей, листового проката, стропильных ферм, рамных каркасов и т.п.).

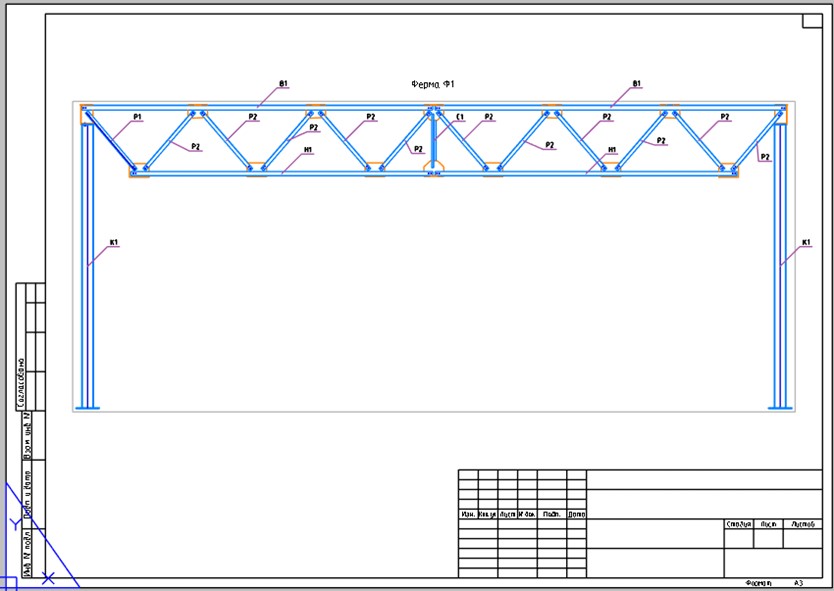

Создание планов, схем, разрезов, узлов металлических и железобетонных конструкций.
Автоматическое формирование спецификаций по составу проекта.
Оформление чертежей согласно ГОСТ 21.502-2016 «Правила выполнения рабочей документации металлических конструкций».
Оформление чертежей согласно ГОСТ 21.501-2018 Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации архитектурных и конструктивных решений.
Возможности

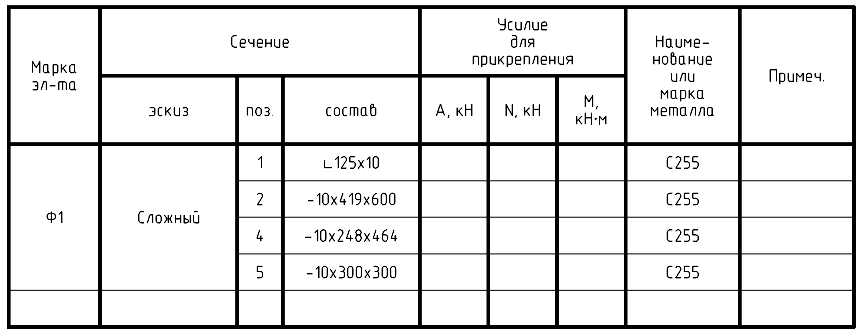

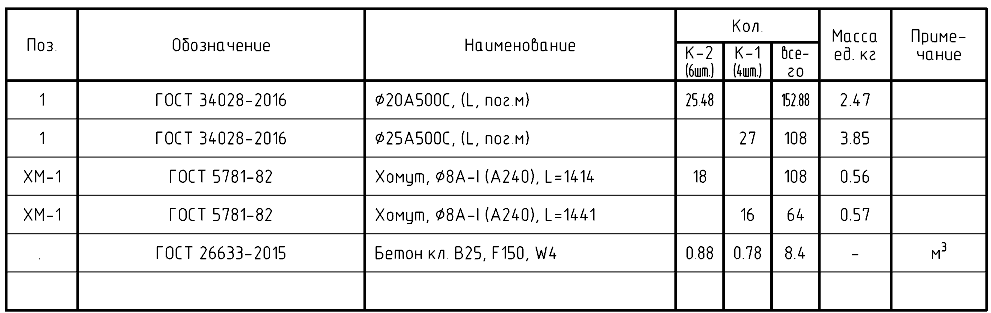

Спецификации
Для любой сборочной единицы могут быть автоматически сформированы:
Ведомость элементов;
Спецификация металлопроката;

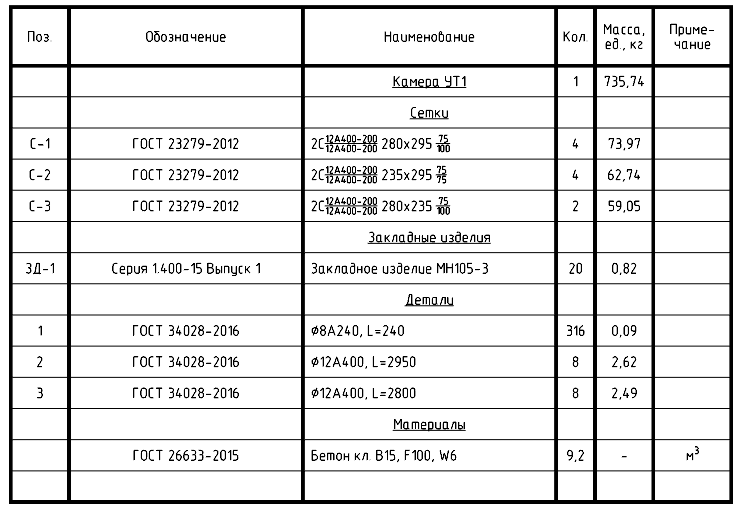

Спецификация элементов;
Групповая спецификация;
Групповая спецификация по форме 8;

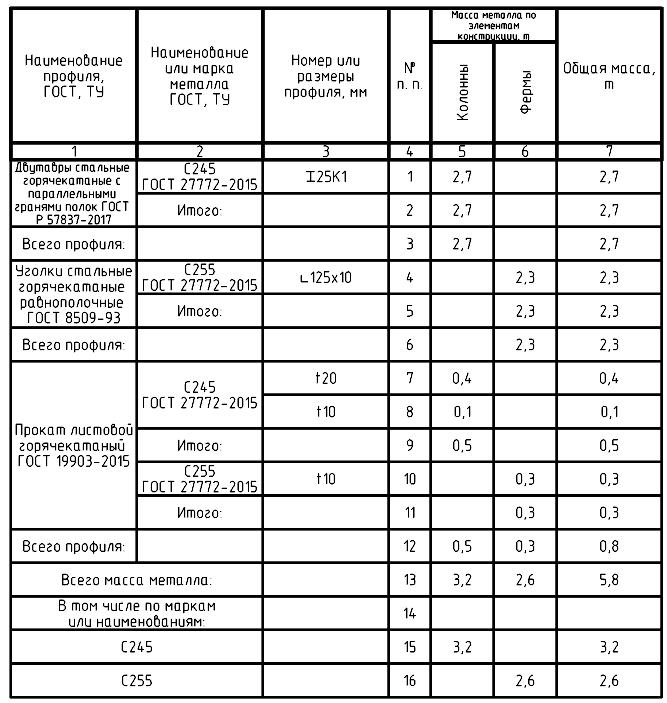

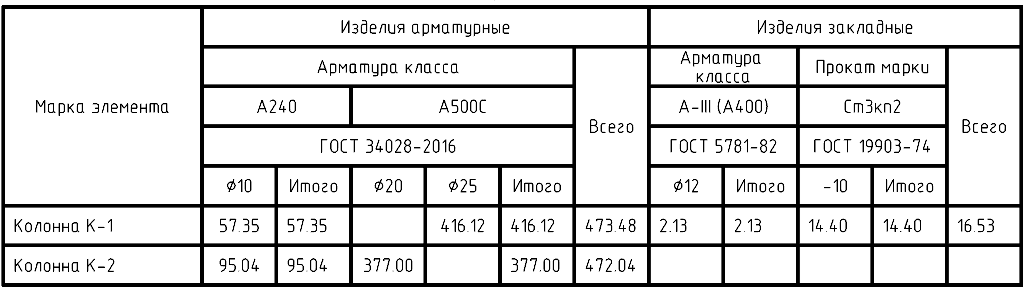

Ведомость расхода стали;

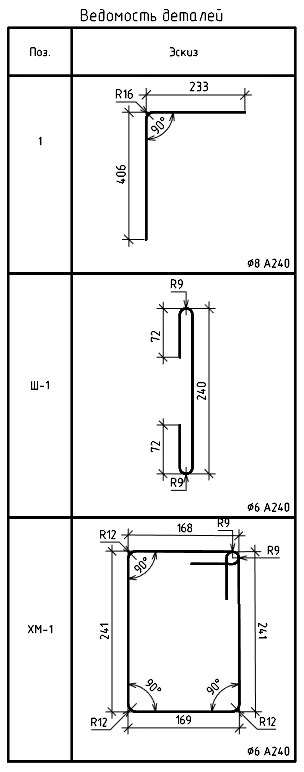

Ведомость деталей;

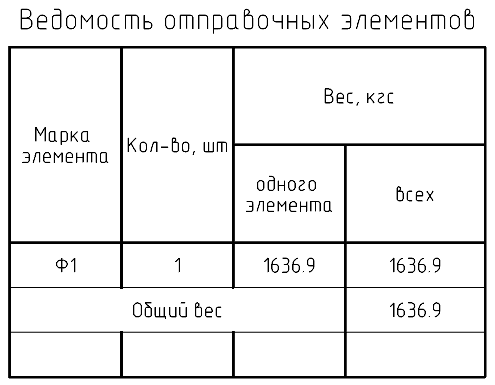

Ведомость отправочных элементов;

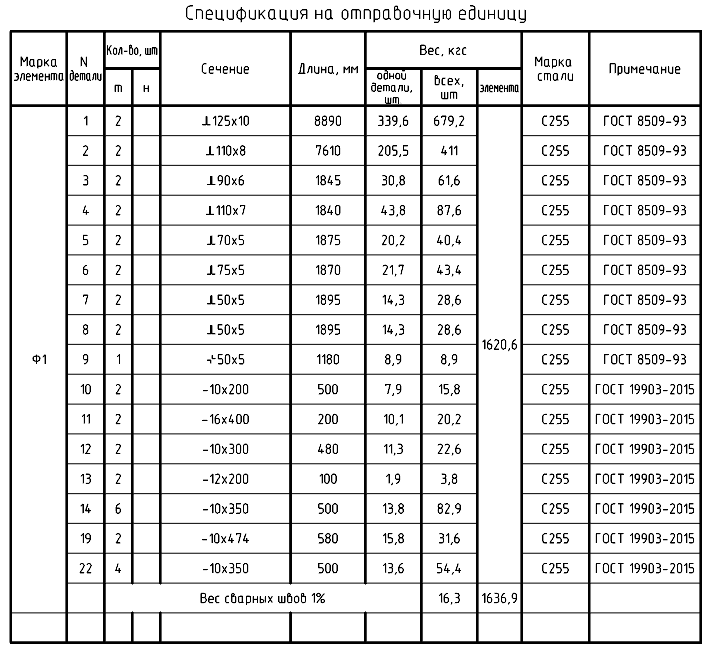

Спецификация на отправочную единицу;

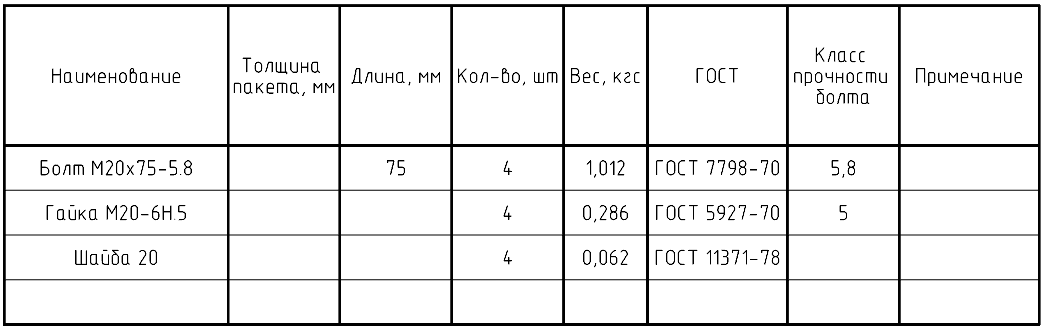

Ведомость монтажных метизов;

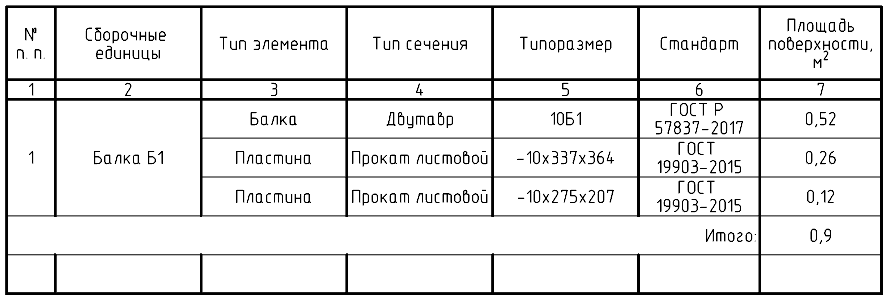

Ведомость окраски конструкц…

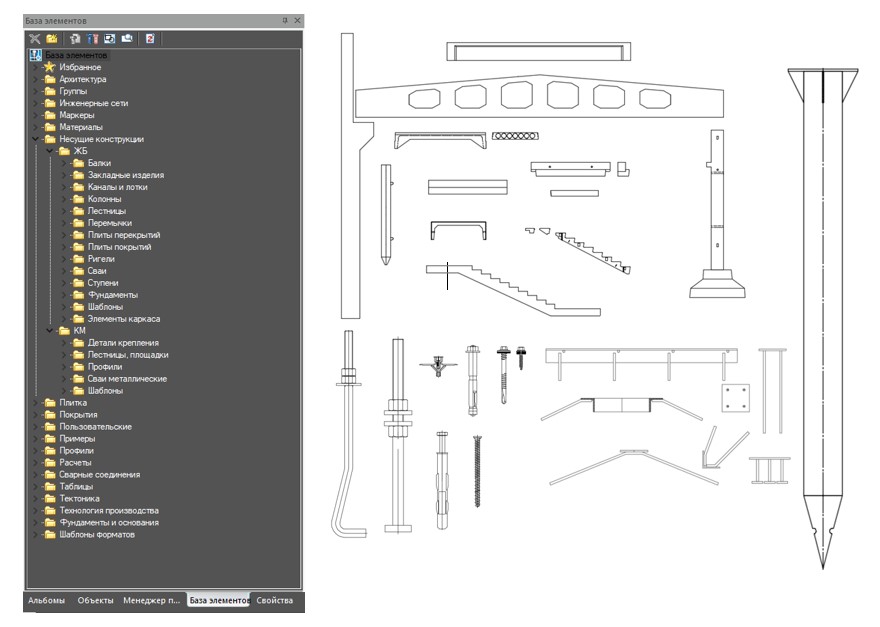

База элементов
В программе имеется обширная база металлических и железобетонных элементов, которые можно добавлять в чертеж, редактировать геометрию, изменять виды проекции, подрезать, использовать в спецификациях, отчетах и таблицах.

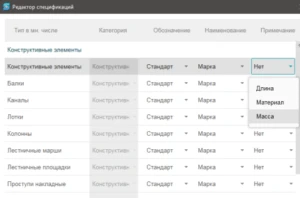

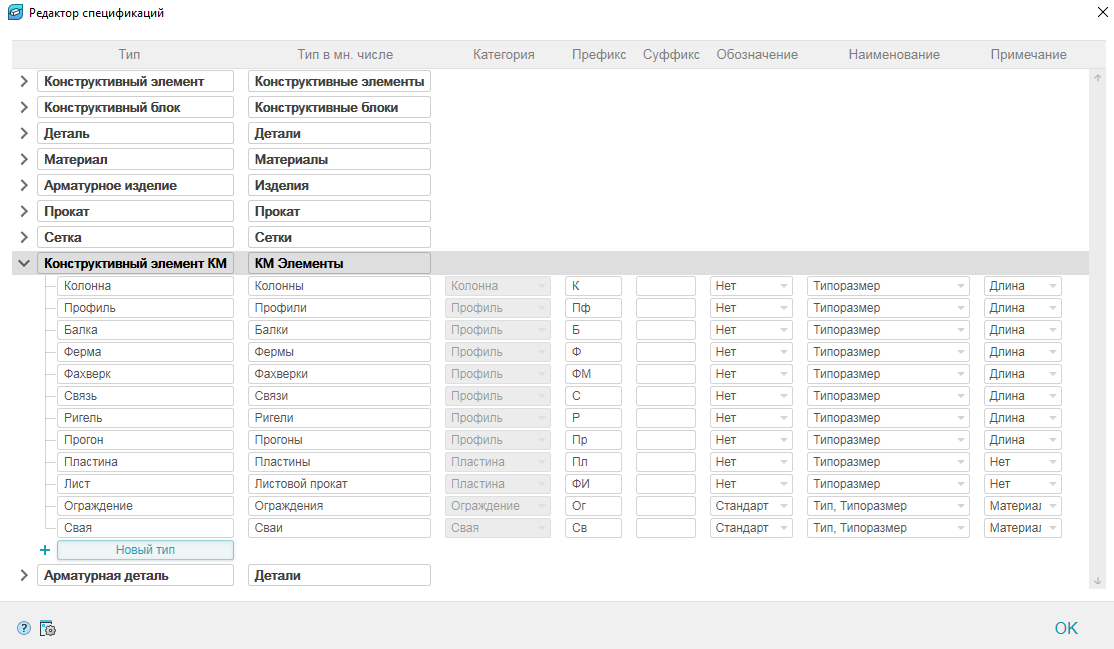

Редактор спецификаций
Вызывается из главного меню менеджера проектов. Предназначен для настройки спецификации элементов, редактирования и создания новых типов элементов.

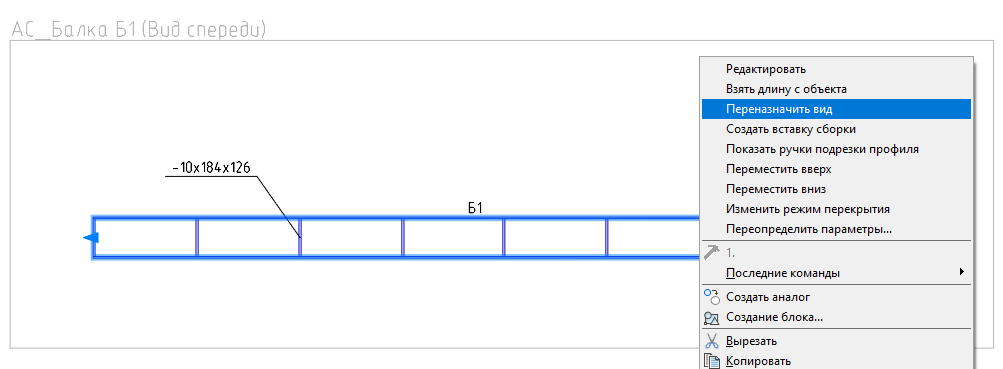

Переназначить вид
Команда позволяет переносить выбранный объект между видами.
Выбрать объекты на чертеже
Команда позволяет выбрать все объекты определенной марки на чертеже.

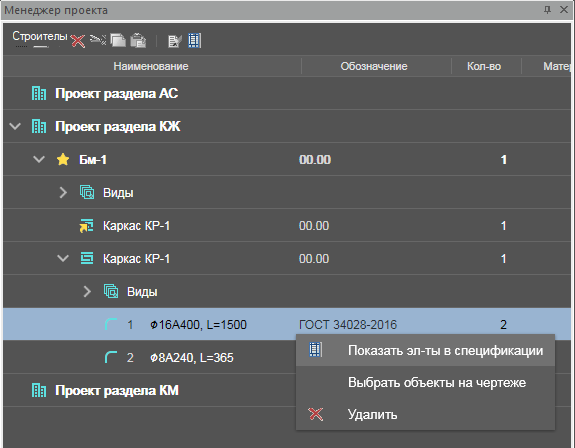

Показать элементы в спецификации
При запуске команды «Показать эл-ты в спецификации» подсвечиваются все вставки элемента на чертеже. Если вставка входит в спецификацию, то цвет подсветки - зеленый; не входит - красный. С помощью селекции можно поменять состояние свойства «Включать в спецификацию».

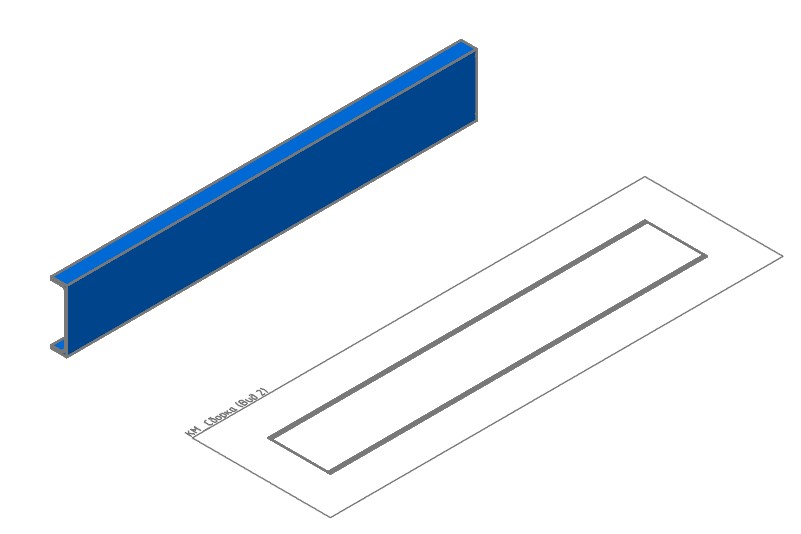

Блок сборки
«Блок сборки» это команда которая позволяет преобразовывать набор объектов в динамический блок. Этот блок имеет ассоциативную связь параметров с исходными объектами. При редактировании исходного объекта, меняются параметры и самого блока. Блок сборки создается из вида. Вид при вставке подсвечивается зеленой рамкой.
Примечание: Вид, в который можно вставить «Блок сборки» должен принадлежать друг…

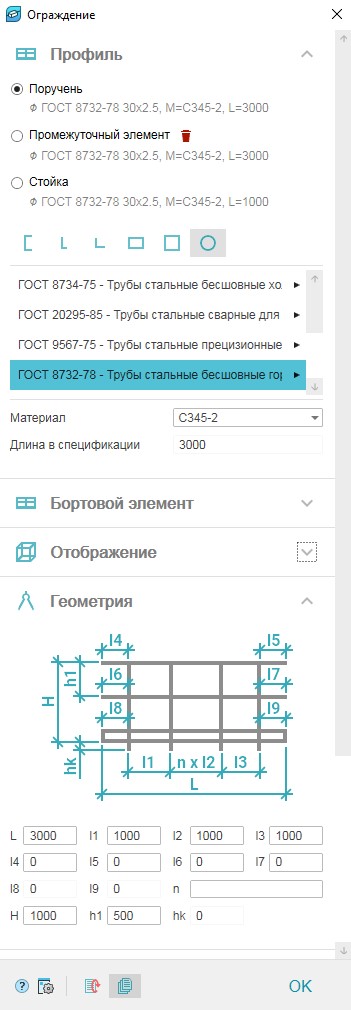

Ограждение
Создание металлических ограждений для площадок и лестничных маршей.
Выбор профилей металлопроката и материала стали по ГОСТ;
Возможность выбора проекционного вида (сверху, спереди, сбоку);
Возможность выбора представления профиля (условное, полное);
Возможность выбора типа стойки (перпендикулярная или вертикальная к углу наклона)
Возможность выбора варианта маркировки для каждого…

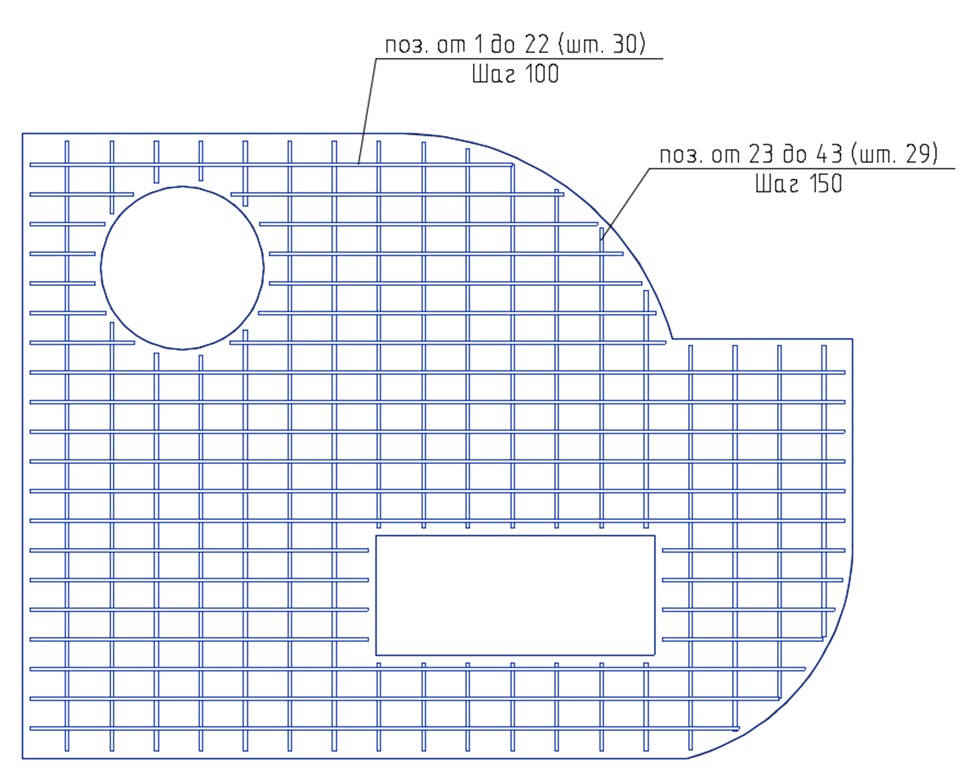

Фоновое армирование
Для замкнутой площади можно выполнить раскладку фоновой арматуры с учетом величины выпуска стержней.
Задание и редактирование параметров армирования через инспектор свойств;
Для фонового армирования создается марка изделия с позиционными выносками, вычисляется общая масса изделия;
Подрезка фоновой арматуры. Учет подрезки сетки в спецификациях;
Редактирование геометрии фонового арми…

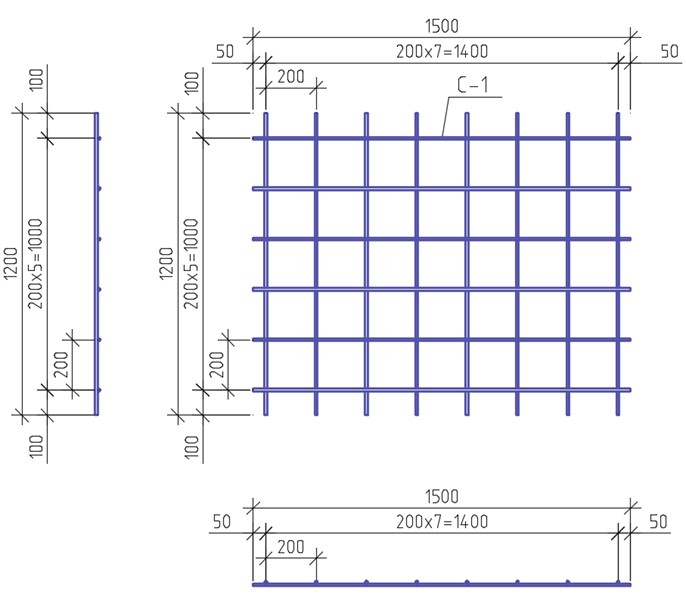

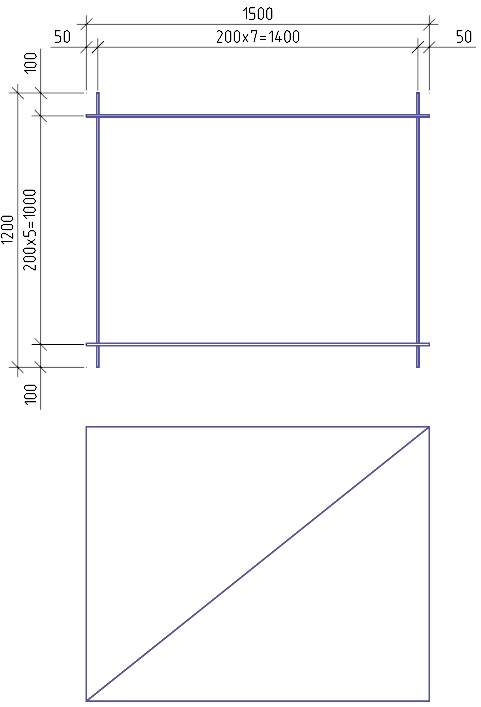

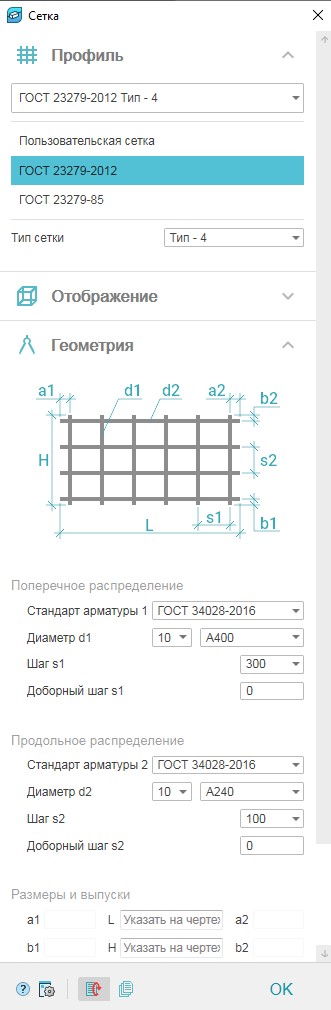

Сетка
Для сварных сеток разработаны шаблоны по ГОСТ 23279–85, ГОСТ 23279–2012. Доступна возможность создать пользовательскую арматурную сетку.
Задание и редактирование параметров сетки через окно диалога или инспектор свойств;
На сетках автоматически проставляются размеры, создается марка изделия с позиционными выносками, вычисляется общая масса сетки;
Подрезка сеток. Учет подрезки сетки в…

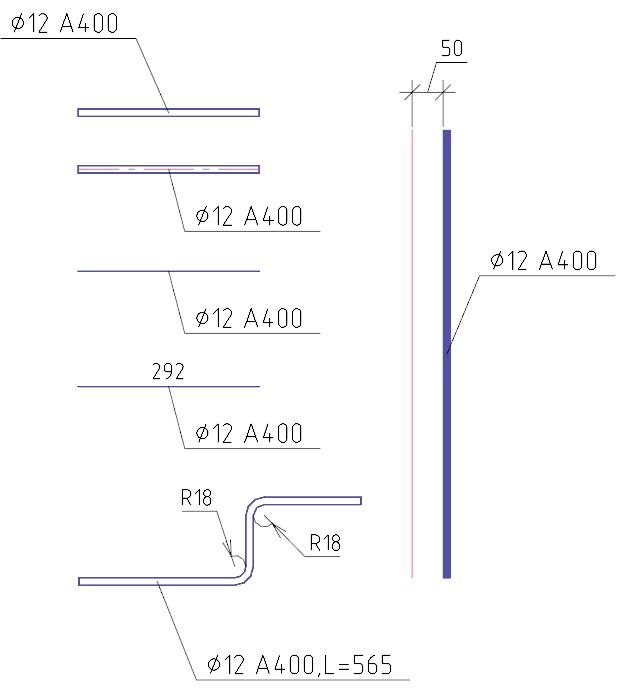

Арматурный стержень
Выбор профилей арматурного проката и материала стали по ГОСТ;
Различные варианты построения стержня (по точкам, по полилинии, по контуру);
Задание стержню выпусков и анкеровки;
Возможность выбора проекционного вида (сверху, снизу, спереди и т.д.);
Возможность выбора вида отображения (линия, заливка, эскиз, контур с осевой, контур без осевой, штриховка);
Задание синхронизации геометрии…

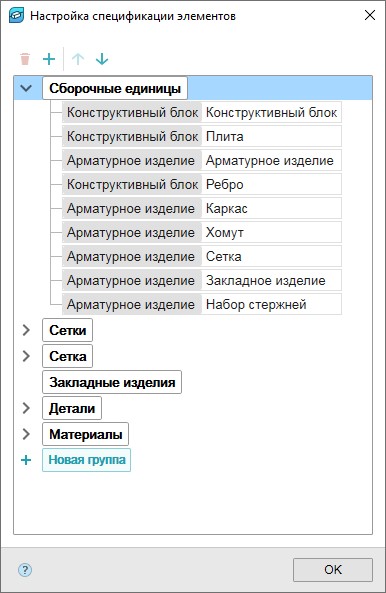

Настройка спецификации элементов
Данная команда позволяет формировать группы и определять состав входящих в них элементов для последующего формирования спецификаций.
Создание и редактирование групп.
Определение состава элементов в группе.
Перемещение элементов между группами.

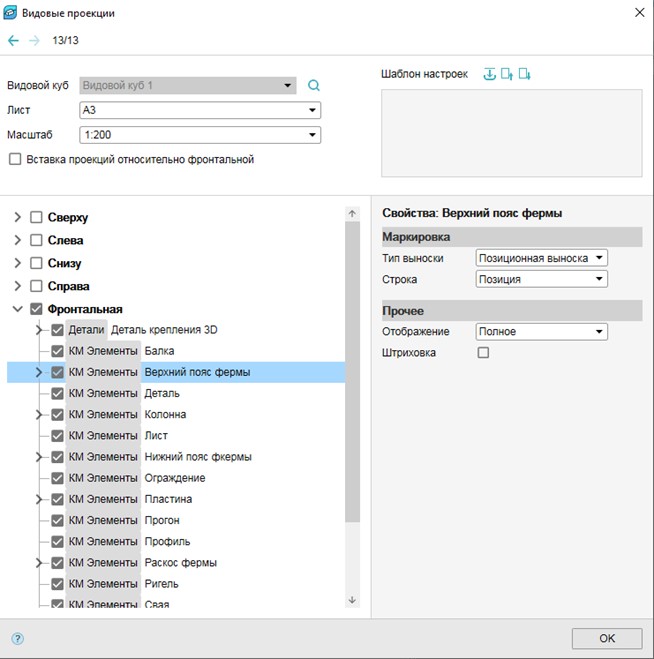

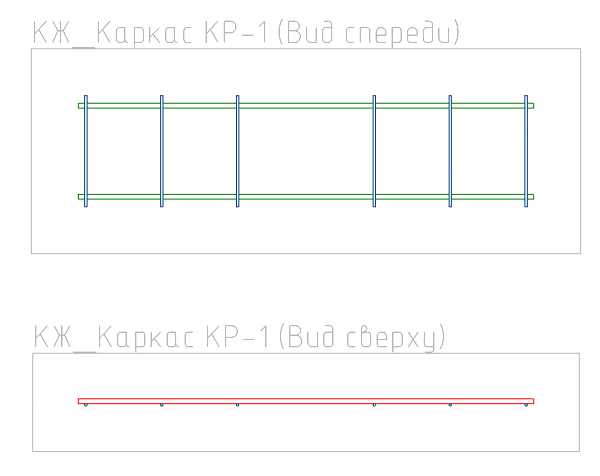

Проекционный 2D-вид
Команда позволяет создавать проекционные виды из видовых кубов.
Выбор необходимого видового куба для получения проекций.
Выбор формата листа для размещения проекции.
Задание масштаба для проекции.
Выбор вида проекции (фронтальная, сверху, слева, снизу, справа).
Выбор элементов, которые должны быть отображены на проекции.
Настройка отображения заголовка проекции.
Настройка ото…

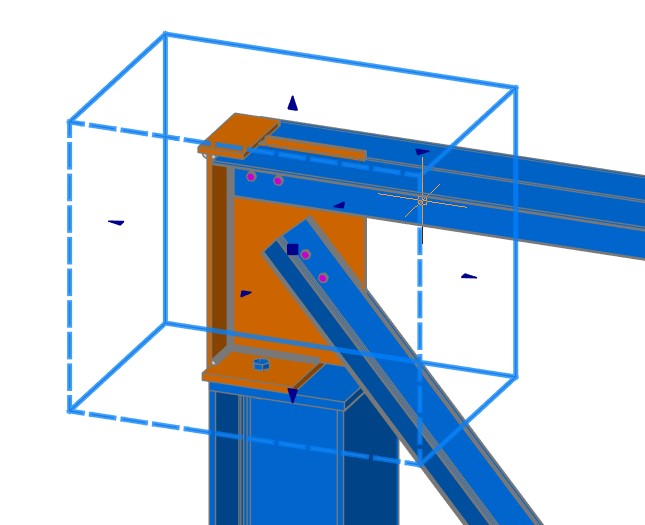

Видовой куб
Команда позволяет создать и задать границы видового куба на модели для последующей генерации проекций.
Создание видового куба по границам выбранных профилей.
Создание видового куба с указанием двух точек на плоскости.
Задание и смена фронтальной плоскости для видового куба.
Редактирования габаритов видового куба с помощью специальных ручек.
Создание проекции на прямую с видового …

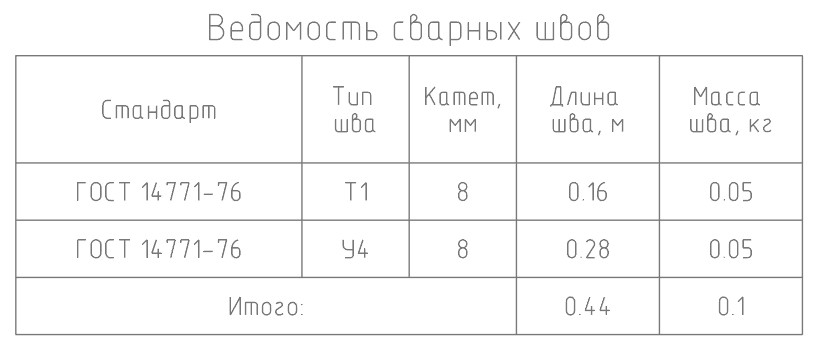

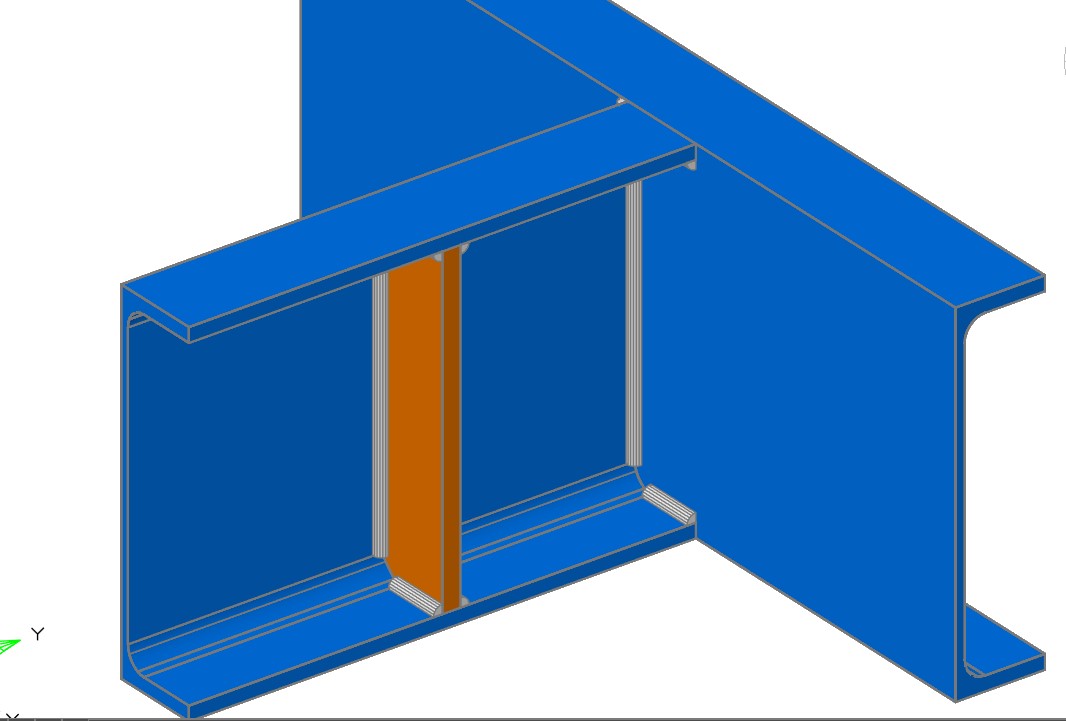

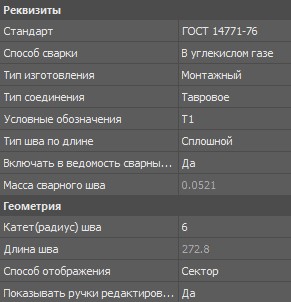

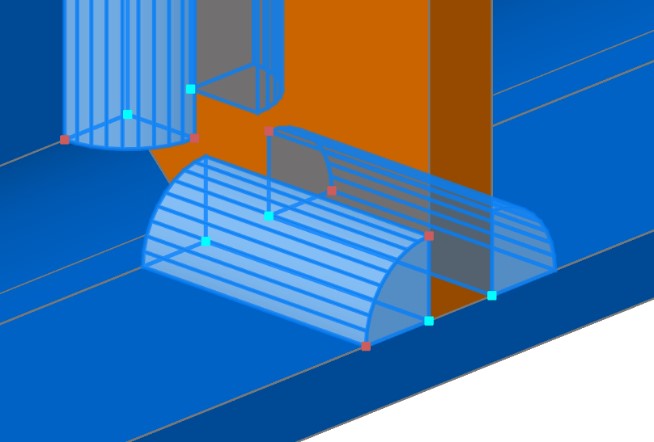

Сварной шов 3D
Команда позволяет создать трехмерное сварное соединение на объектах в модели.
Несколько вариантов создания сварного соединения: [Выберите шов/Построить по поверхности/Создать все швы].
Редактирование сегментов сварного шва (добавление или перемещение сегментов сварного шва в отдельный шов).
Автоматическое определение величины катета сварного шва в зависимости от толщины сваривае…

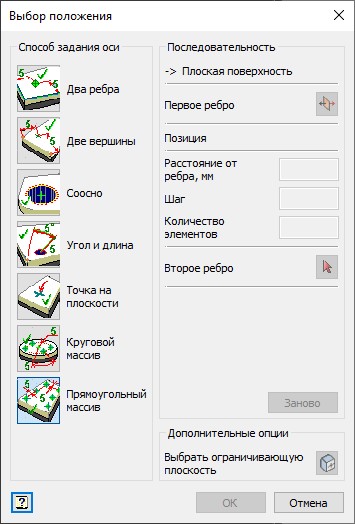

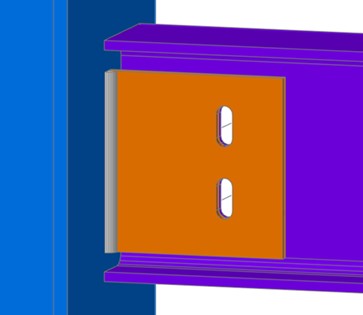

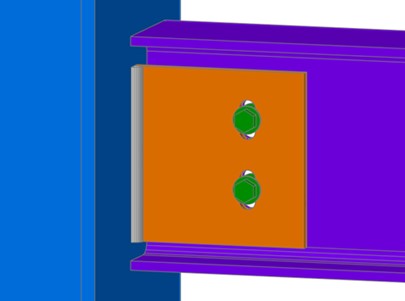

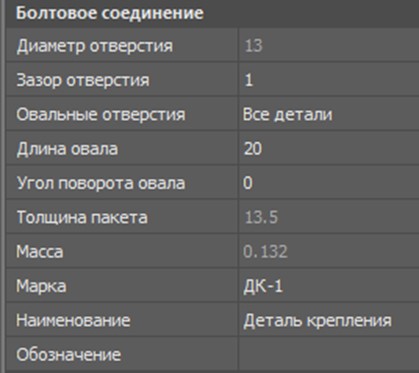

Болтовое соединение 3D
Команда позволяет создать трехмерное болтовое соединение на объектах в модели.
Несколько вариантов задания осей болтового соединения: [Прямоугольный массив/Круговой массив/Точка на плоскости/Угол и длина/Соосно/Две вершины/Два ребра].
Привязка болтового соединения к ребрам объекта.
Задание расстояния от ребер объекта до оси болтового соединения.
Задание ограничивающей плоскости для…

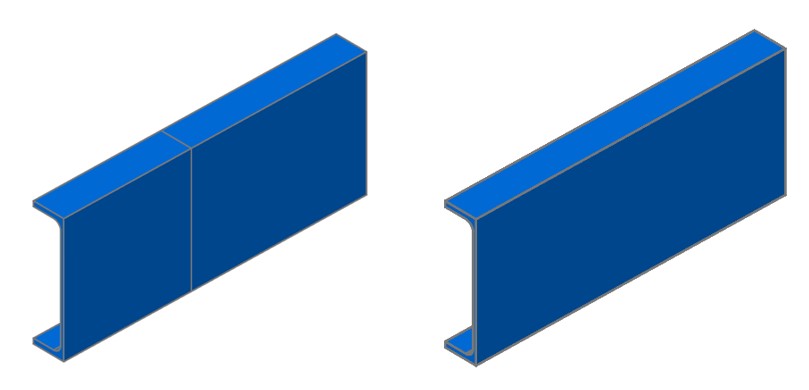

Объединить профили
Команда позволяет объединить ранее разрезанные профили.

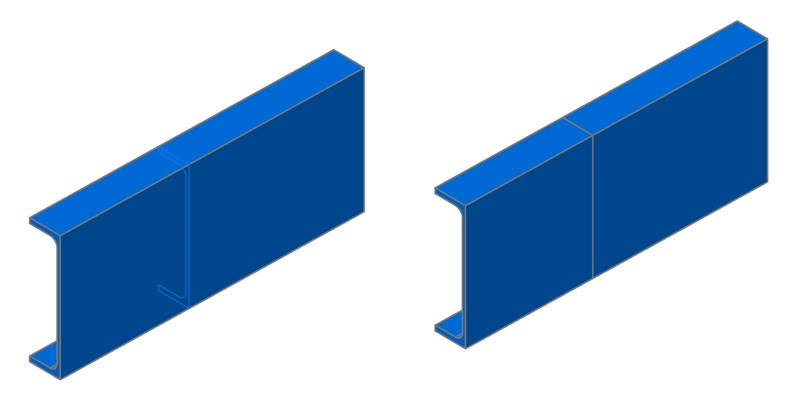

Разрезать профиль
Команда позволяет разрезать профиль в указанном месте.
Несколько вариантов разрезки профиля: [Укажите место резки/Резать по центру/Указать длину].

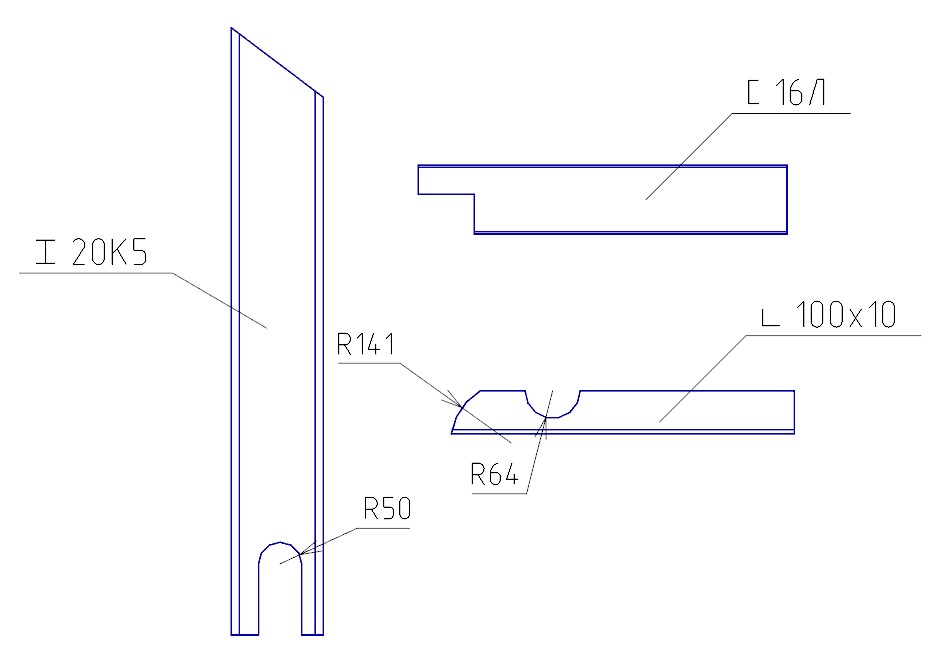

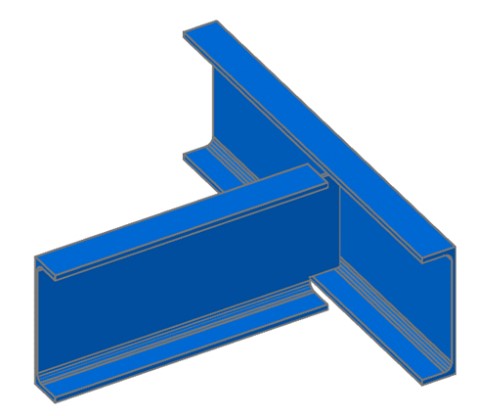

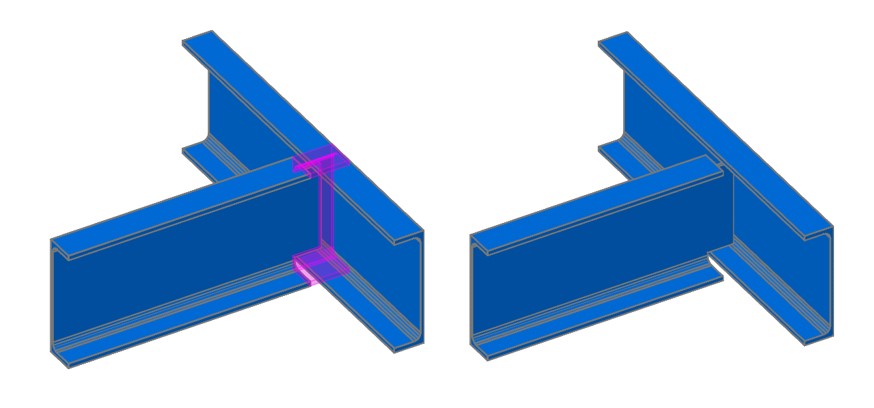

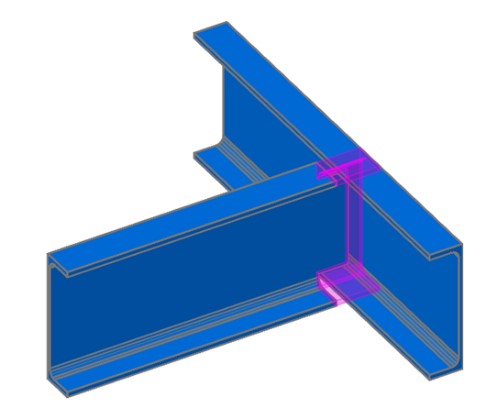

Подрезка деталью
Команда позволяет подрезать профиль по контуру пересекающихся деталей.
Задание отступа от контура подрезки профиля.
Создание несколько подрезок на одном профиле.

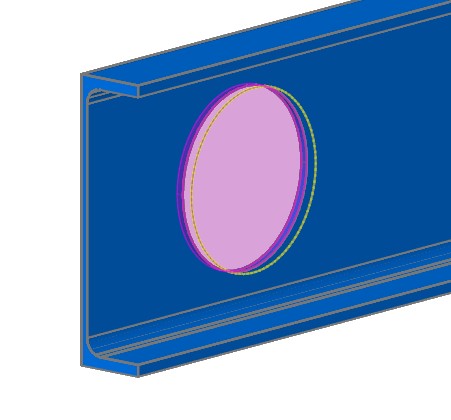

Подрезка контуром
Команда позволяет создать контур подрезки профиля.
Несколько вариантов создания контура подрезки: [Контур/ плоскость/Вид/прямоугольник по трем точкам/Полилиния/окружность от центра/окружность по двум точкам].
Задание глубины подрезки профиля.
Задание отступа от контура подрезки профиля.
Создание несколько подрезок на одном профиле.
…

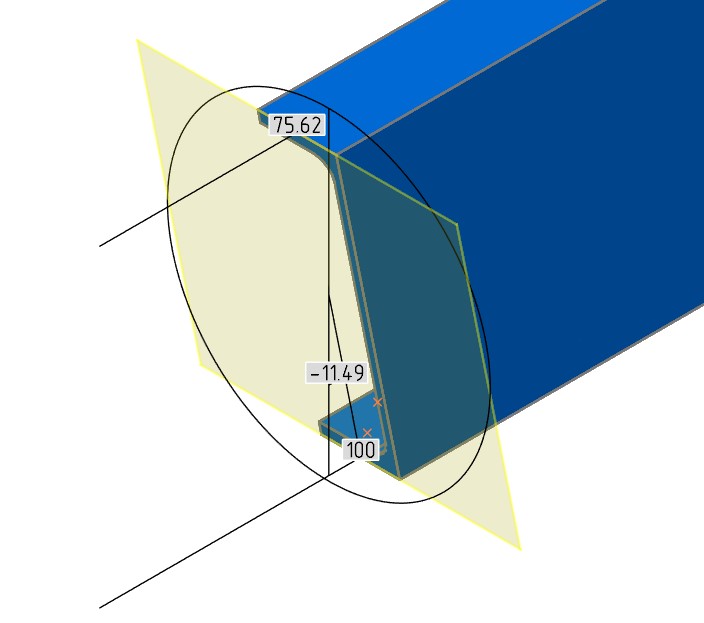

Настраиваемая подрезка профиля плоскостью
Команда позволяет настроить положение плоскости подрезки профиля.
Несколько вариантов создания плоскости подрезки: [Плоская грань/Три точки/Нормаль].
Настройка положения плоскости: [первая глубина/вторая глубина/Угол/Вращение/Отступ].
Создание несколько подрезок на одном профиле.

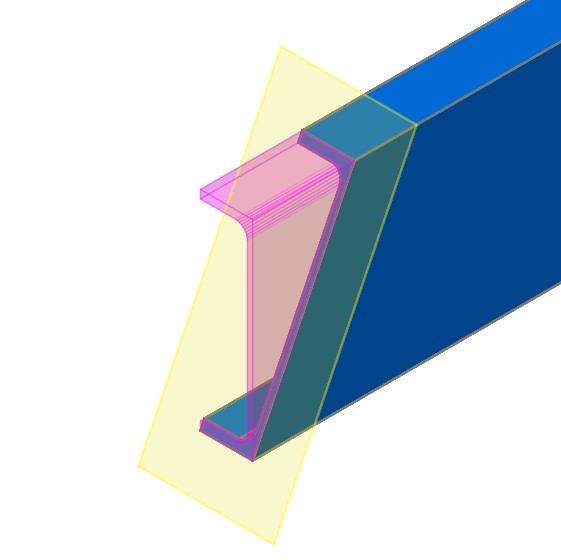

Подрезка профиля плоскостью
Команда позволяет подрезать профиль плоскостью.
Несколько вариантов создания плоскости подрезки: [Одна точка/Две точки/Три точки/Плоская грань].
Создание несколько подрезок на одном профиле.

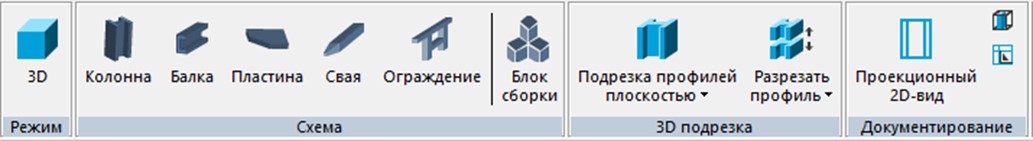

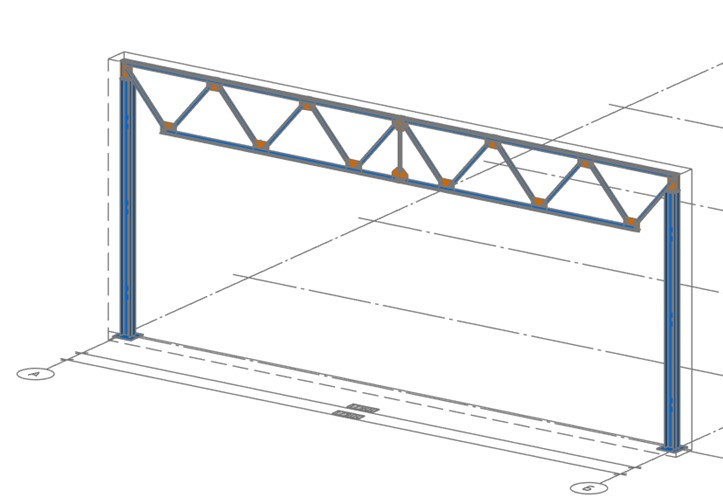

Режим «3D»
При включении режима «3D» инструменты создания и редактирования проекта из объектов металлоконструкций переходят в режим 3D-проектирования.
Создание трёхмерных объектов: Колоны, Балки, Пластины, Болтовые соединения, Сварные швы.
Режим перемещения элементов
Данная команда позволяет пользователю менять расположение элементов относительно друг друга.

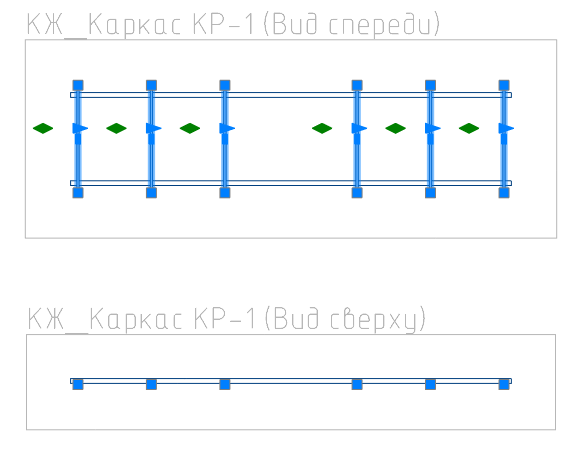

При изменении положения конструктивных элементов на чертеже режим перемещения автоматически меняется в соответствии с новым расположением элементов.
Режим перекрытия элементов
Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.
При изменении положения конструктивных элементов на чертеже режим перекрытия автоматически меняется в соответствии с новым расположением элементов.

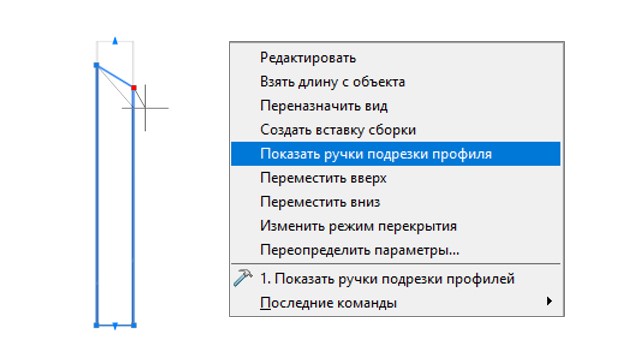

Подрезка профиля с помощью специальных ручек
Подрезка профилей
Команда Произвольная обрезка контура выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить контур обрезки.

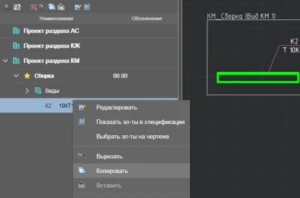

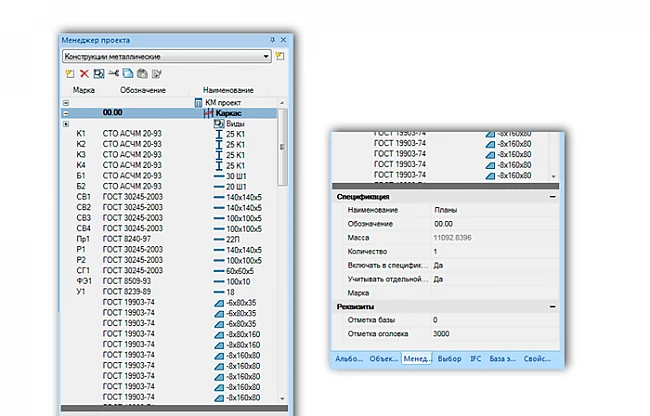

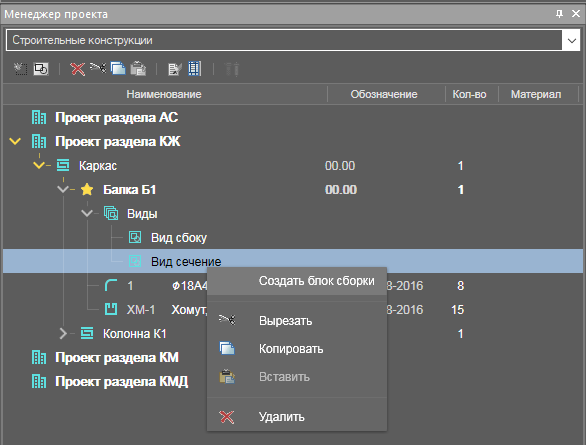

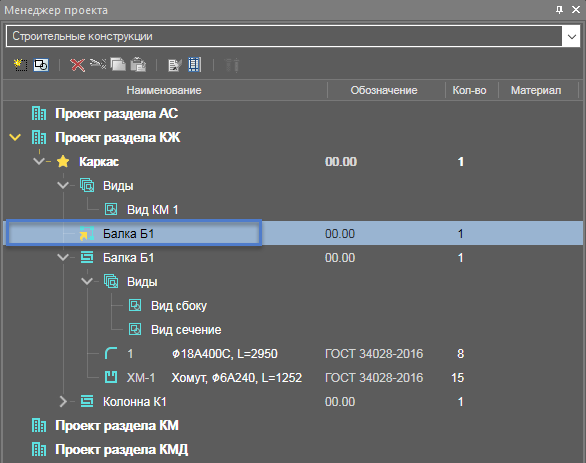

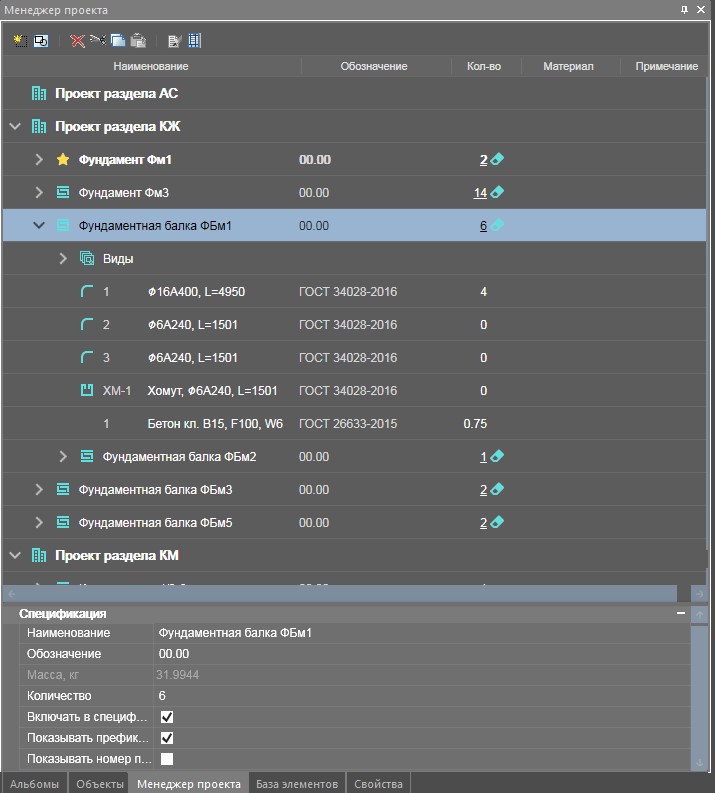

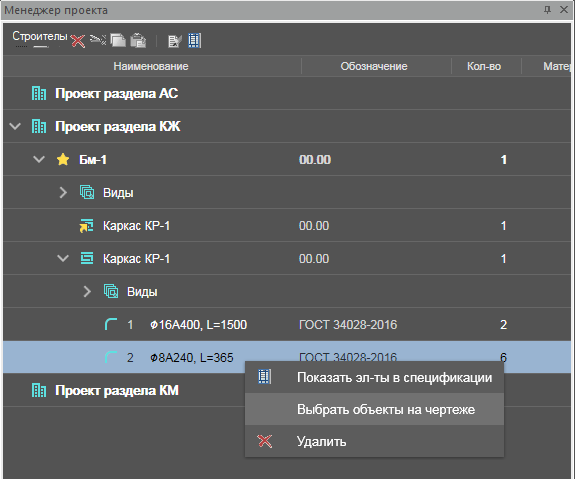

Менеджер проекта
Менеджер проекта – инструмент, позволяющий организовать структуру проекта по сборочным единицам и элементному составу.
В менеджере проекта отображается разделы проекта, сборки и состав элементов с заданными ранее параметрами: маркой, обозначением и наименованием. Менеджер проекта позволяет редактировать параметры элементам, подсвечивать выбранный элемент на чертеже, копировать, перемещать э…

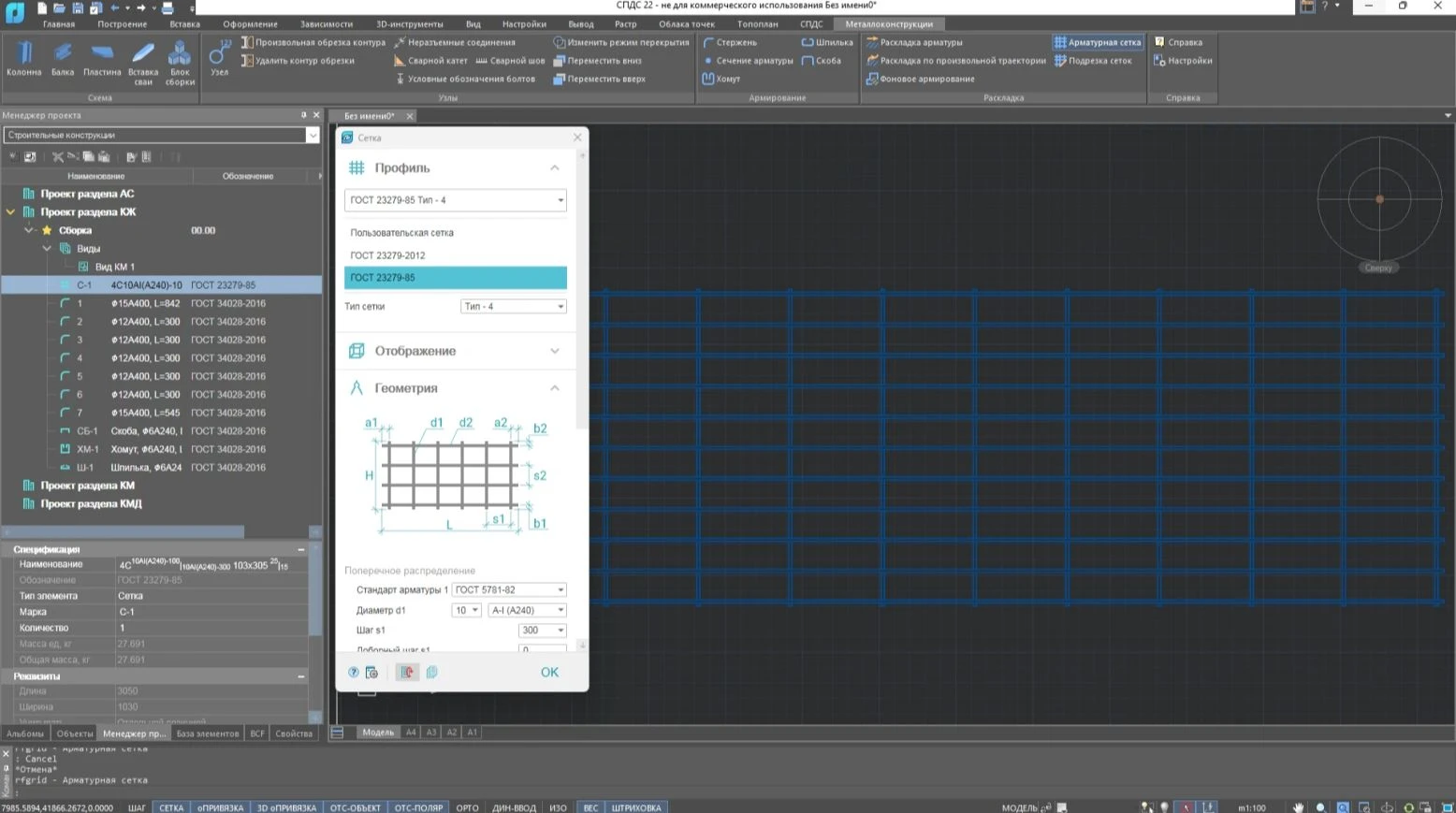

Арматурная сетка
Позволяет легко создавать и раскладывать готовые арматурные сетки. Учитывает необходимый нахлёст при раскладке, что делает инструмент максимально быстрым и удобным.

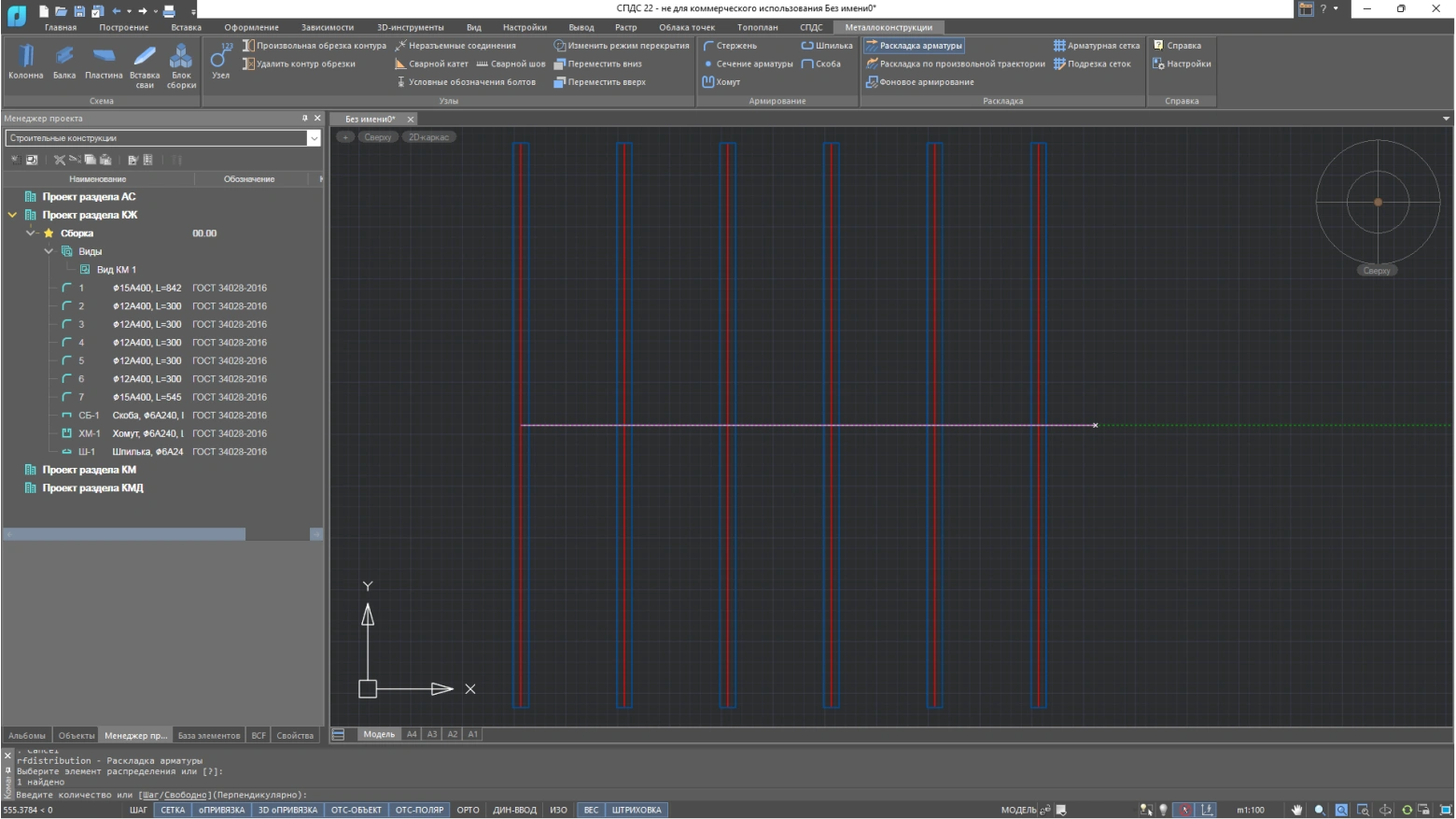

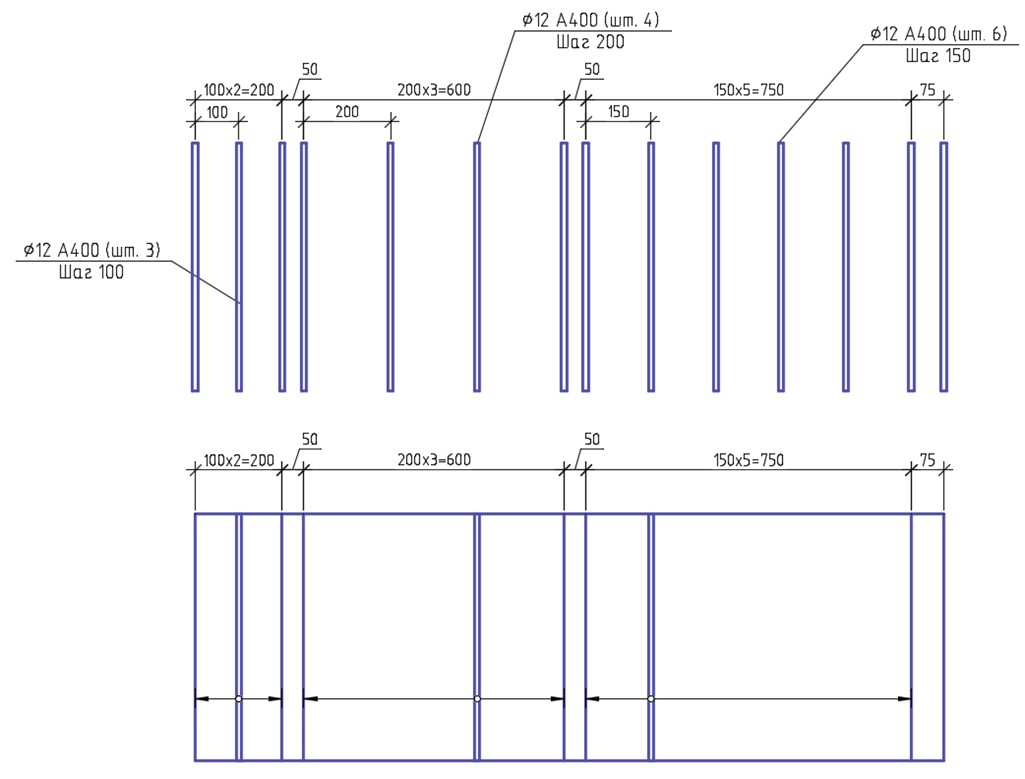

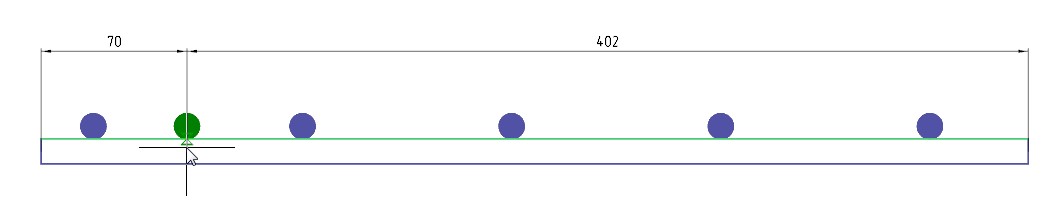

Раскладка арматуры
Инструменты раскладки арматуры позволяют выполнять следующие действия:
Задание шага, количество шагов и направления распределения;
Поддержка нескольких диапазонов распределения с разными параметрами раскладки в указанном направлении;
Задание отступа и доборного шага распределению;
Задание синхронизации шага раскладки арматурного проката;
Редактирование исходного объекта после соз…
Диалог редактирования
Интуитивно понятный диалог редактирования предоставляет полный контроль над проектом, позволяя легко редактировать и изменять элементы будущей конструкции.

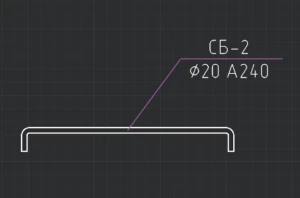

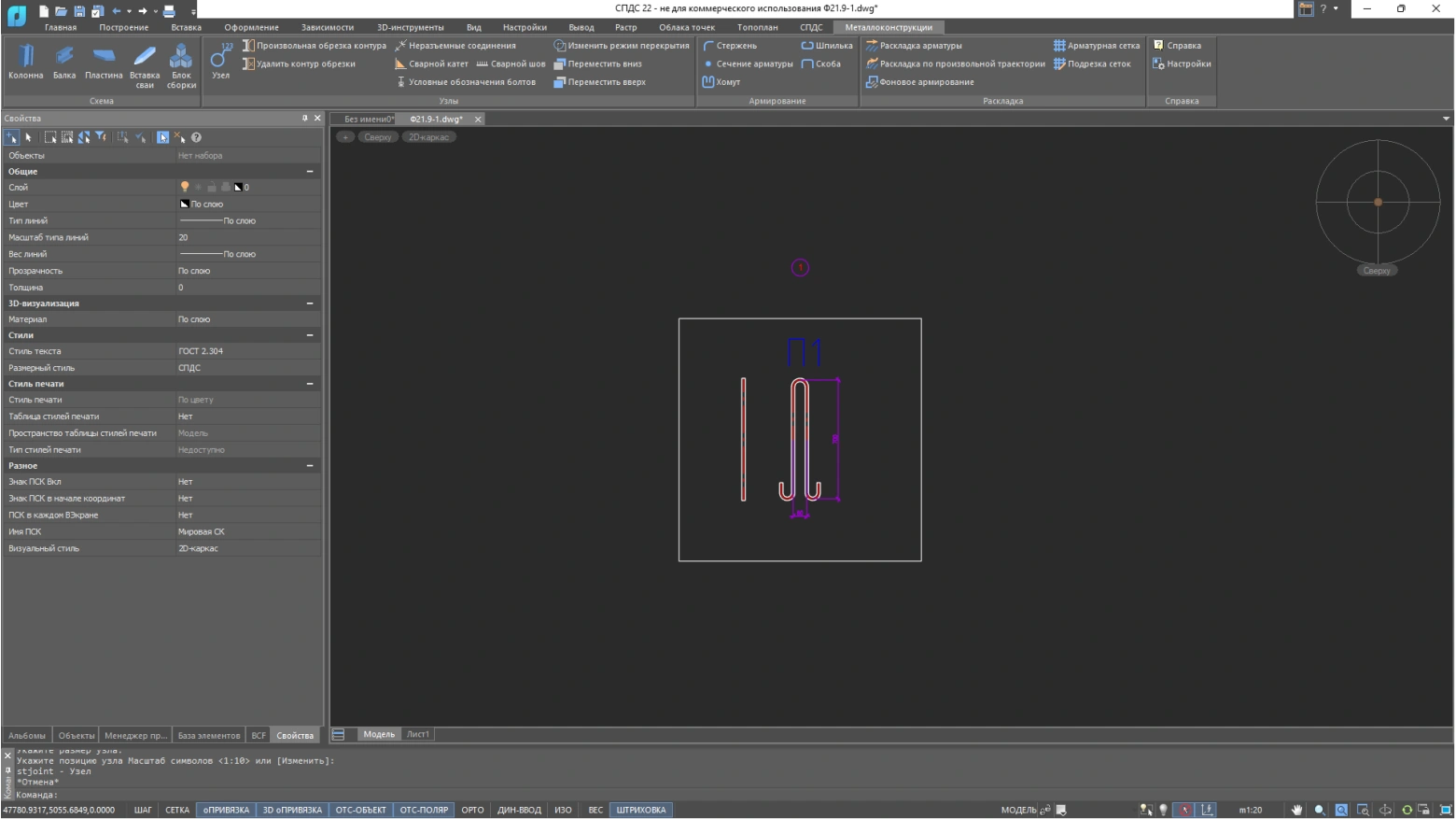

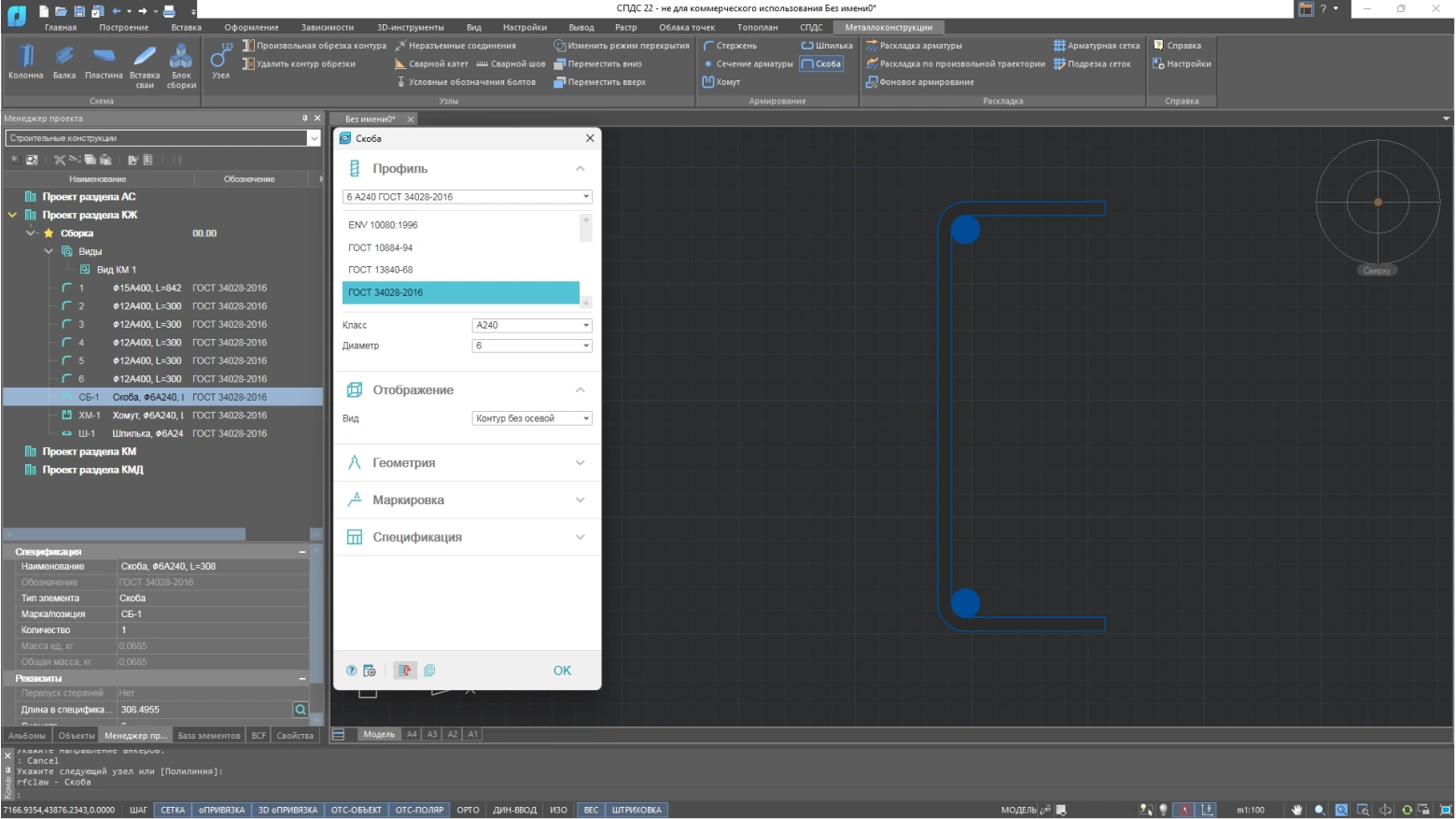

Скоба
Данные инструменты применяются при армировании фундаментов и объемных пространственных конструкций.

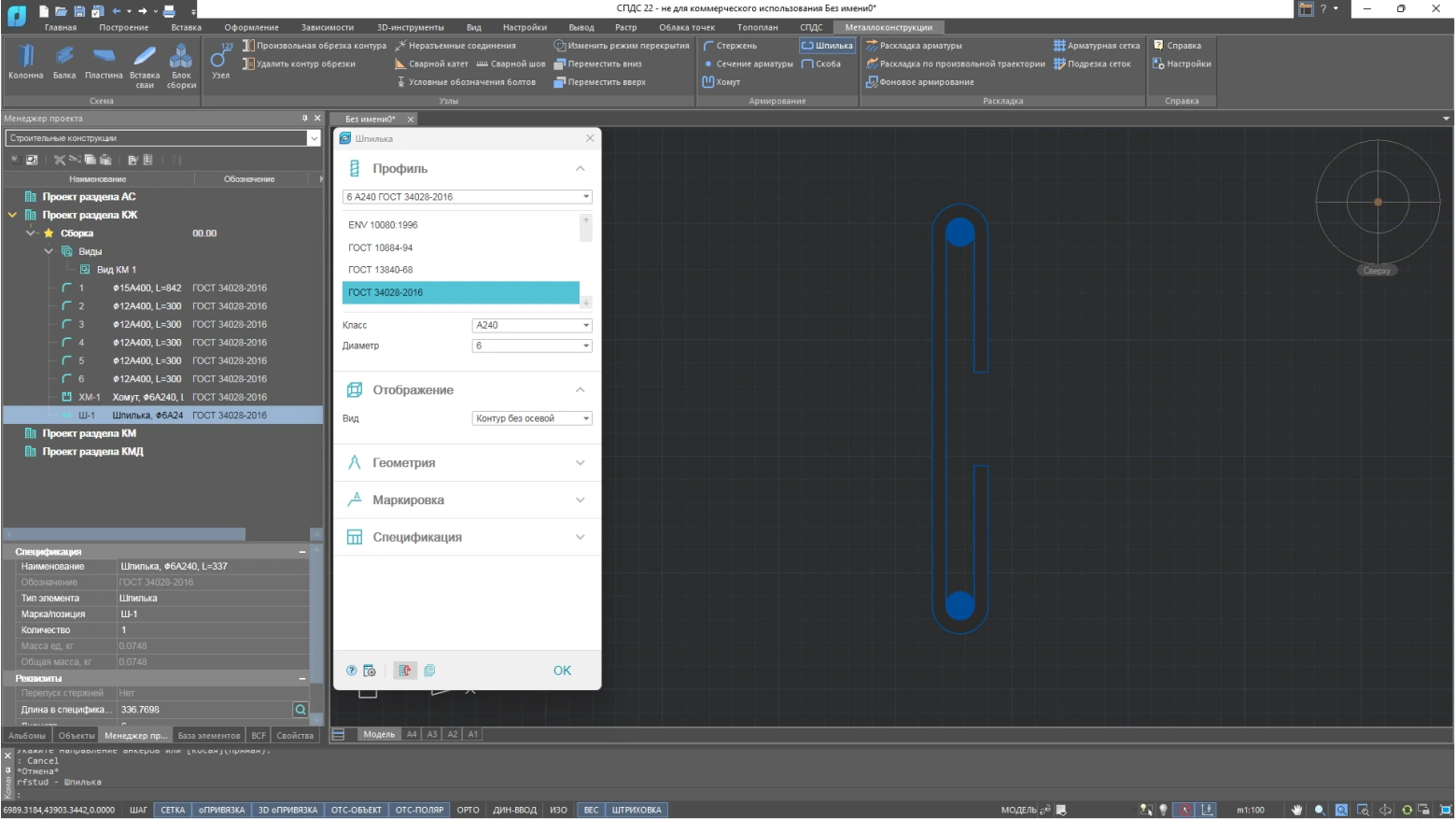

Шпилька
Соединяет рабочую арматуру и удерживает ее в рабочем положении в процессе армирования и бетонирования.
Хомут
Позволяет легко создавать и редактировать хомуты, обеспечивая стабильность и прочность будущей конструкции.

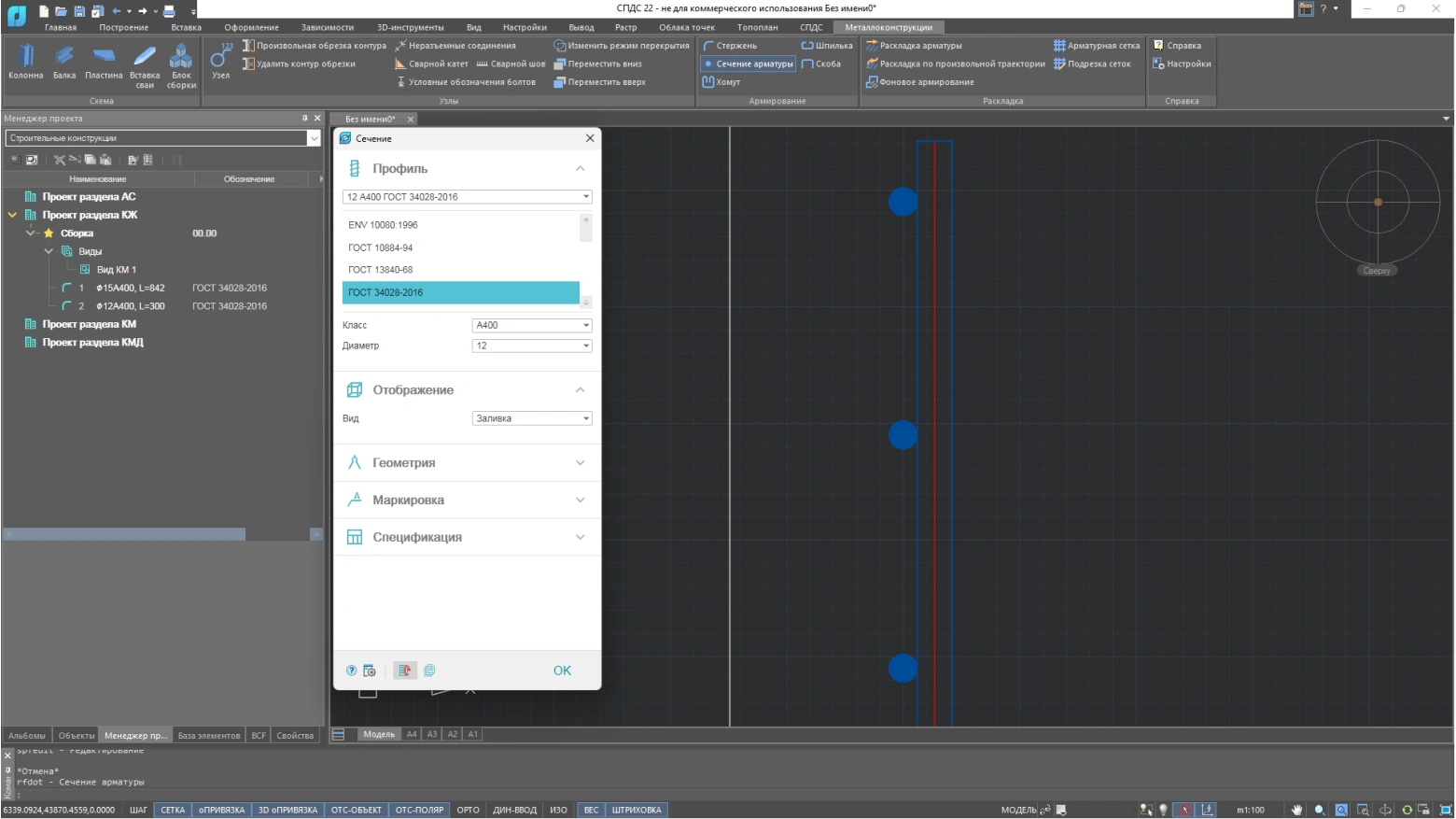

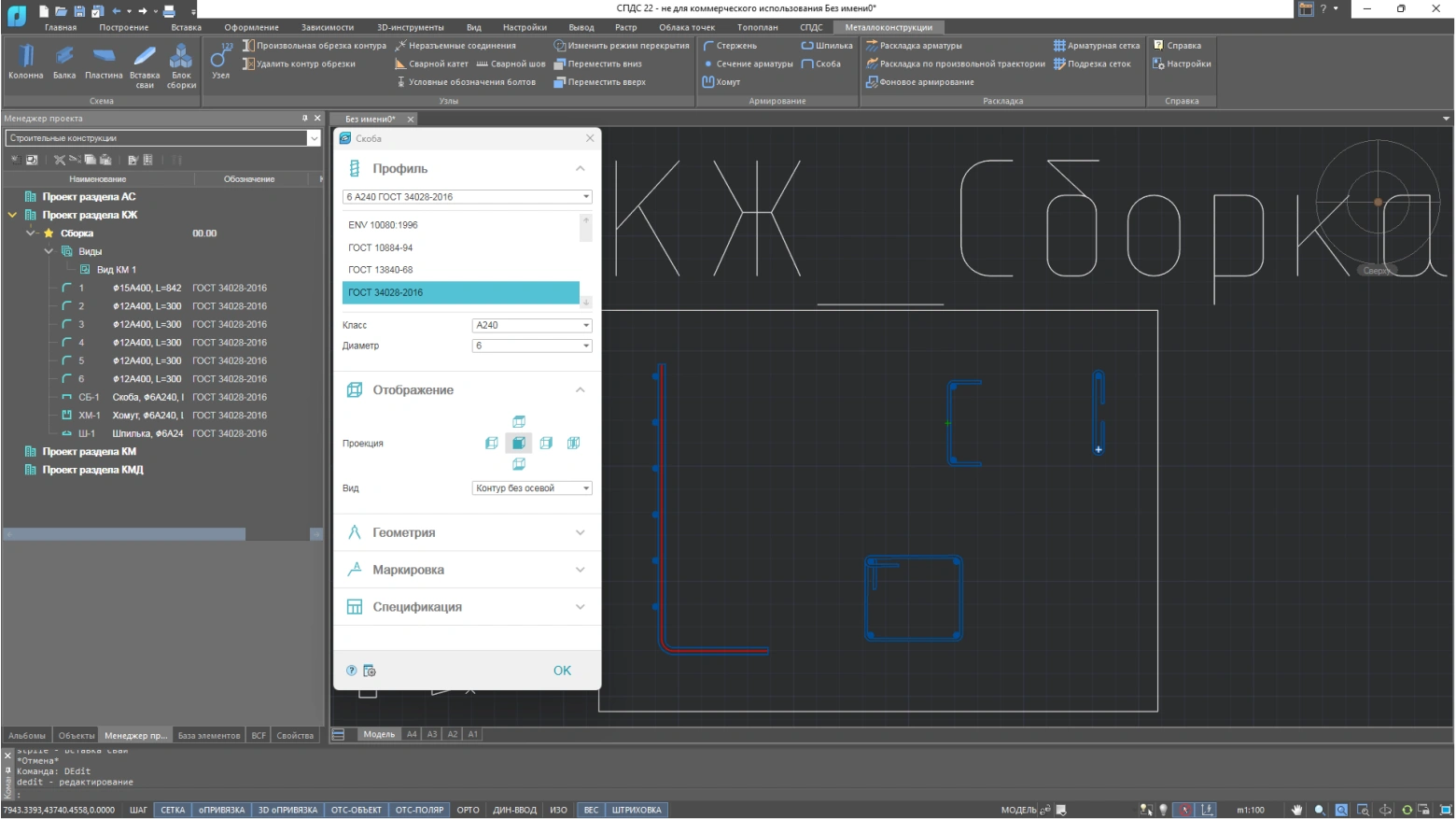

Сечение арматурного стержня
Для сечения арматурного стержня реализованы следующие инструменты построения, задания и редактирования атрибутивной информации:
Ассоциативная геометрическая привязка к стержням, параметрическое задание положения с отступом.
Автоматическое распределение сечений по линейному участку с заданным шагом.

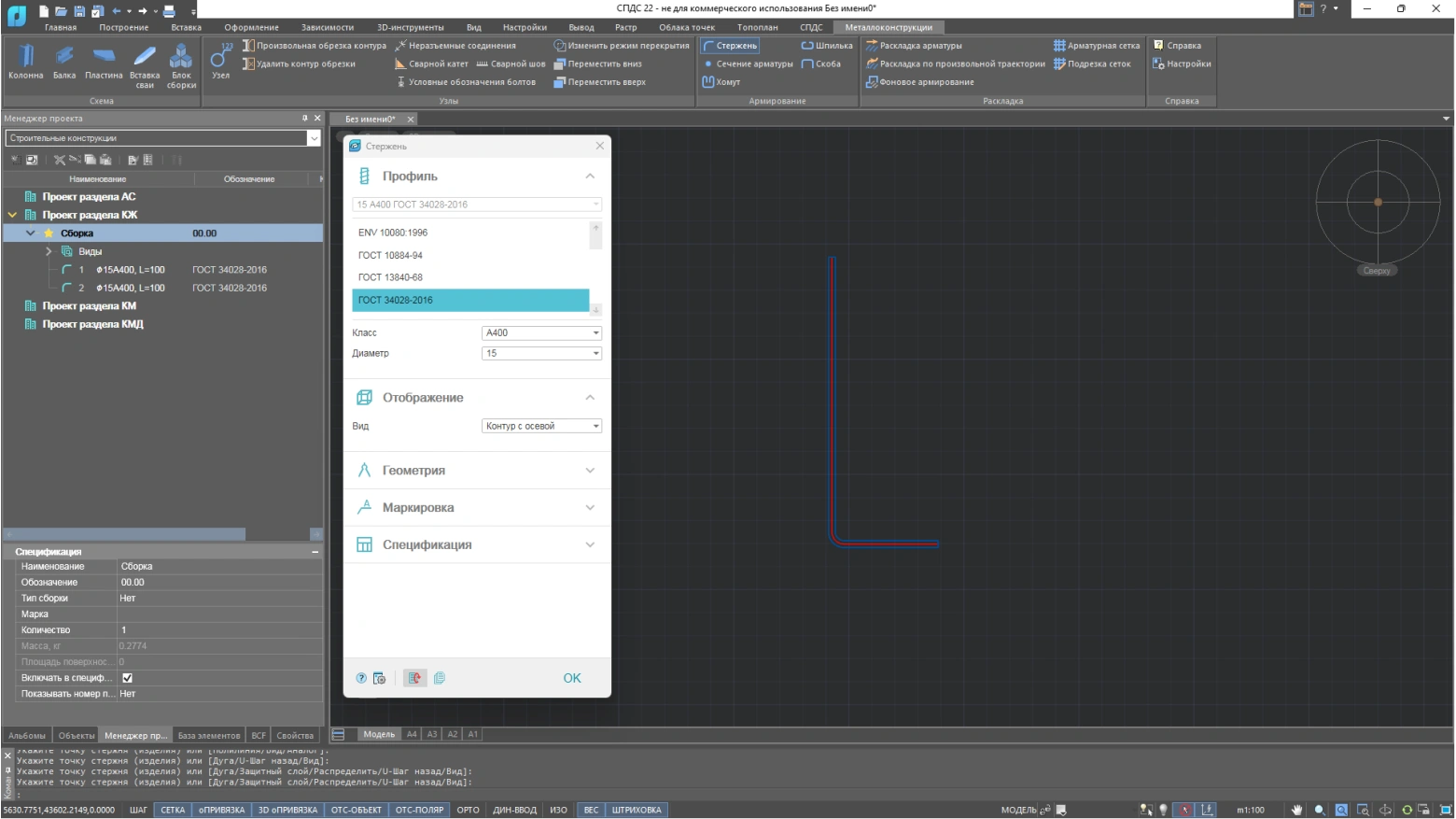

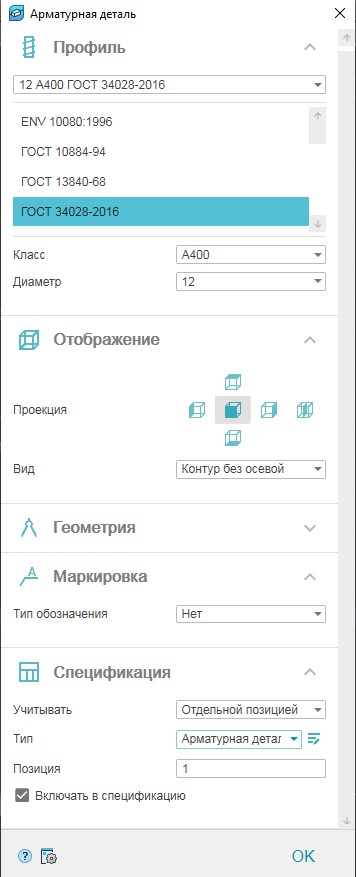

Стержень
Позволяет точно и быстро создавать арматурные стержни с помощью интуитивно понятных ручек для манипулирования формой и размером стержней.

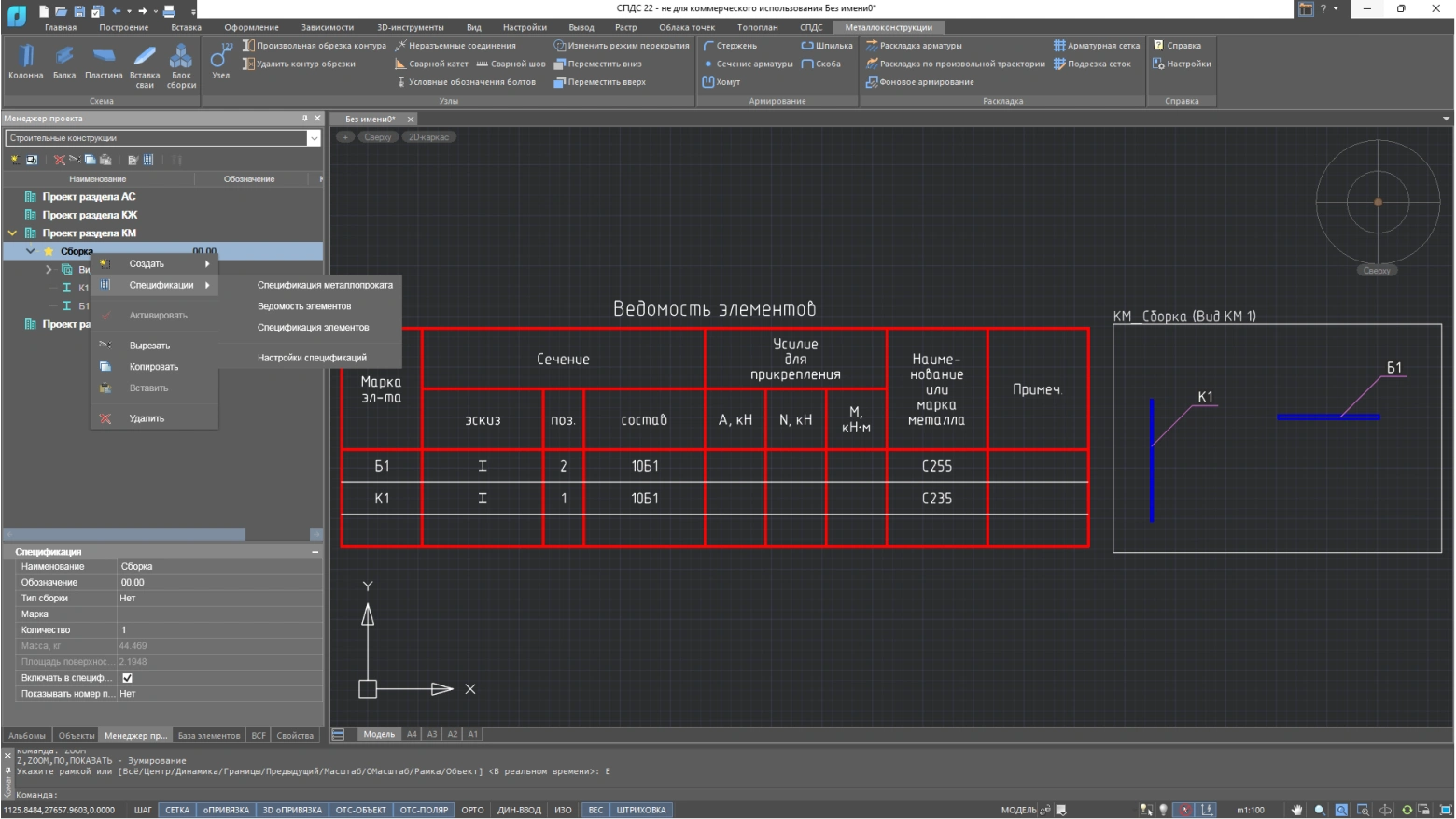

Ведомость элементов металлопроката
Позволяет легко создавать ведомости, обеспечивая учет и контроль материалов.

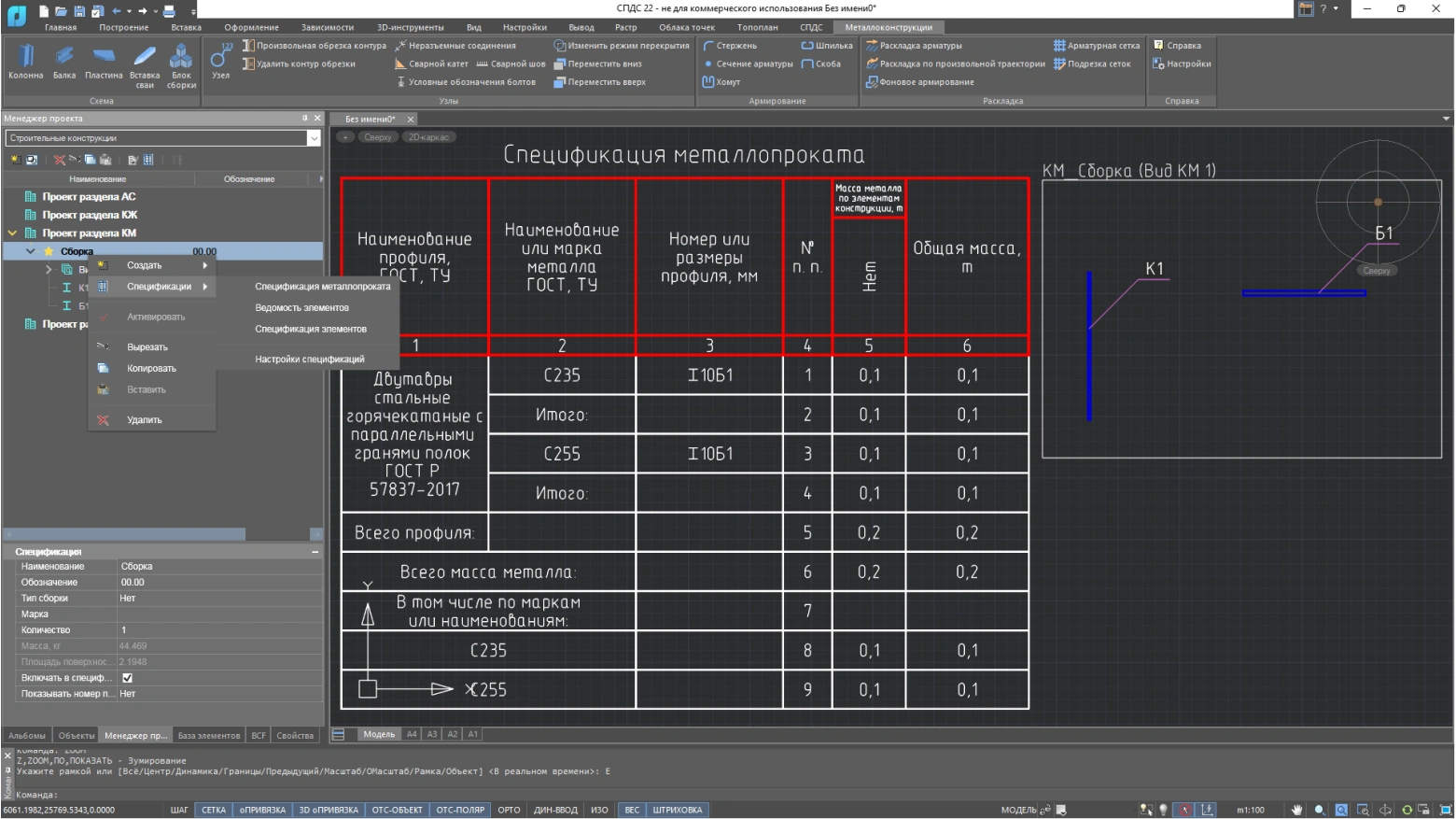

Спецификация металлопроката
Позволяет создавать детализированные спецификации, выводить данные в нужном формате.

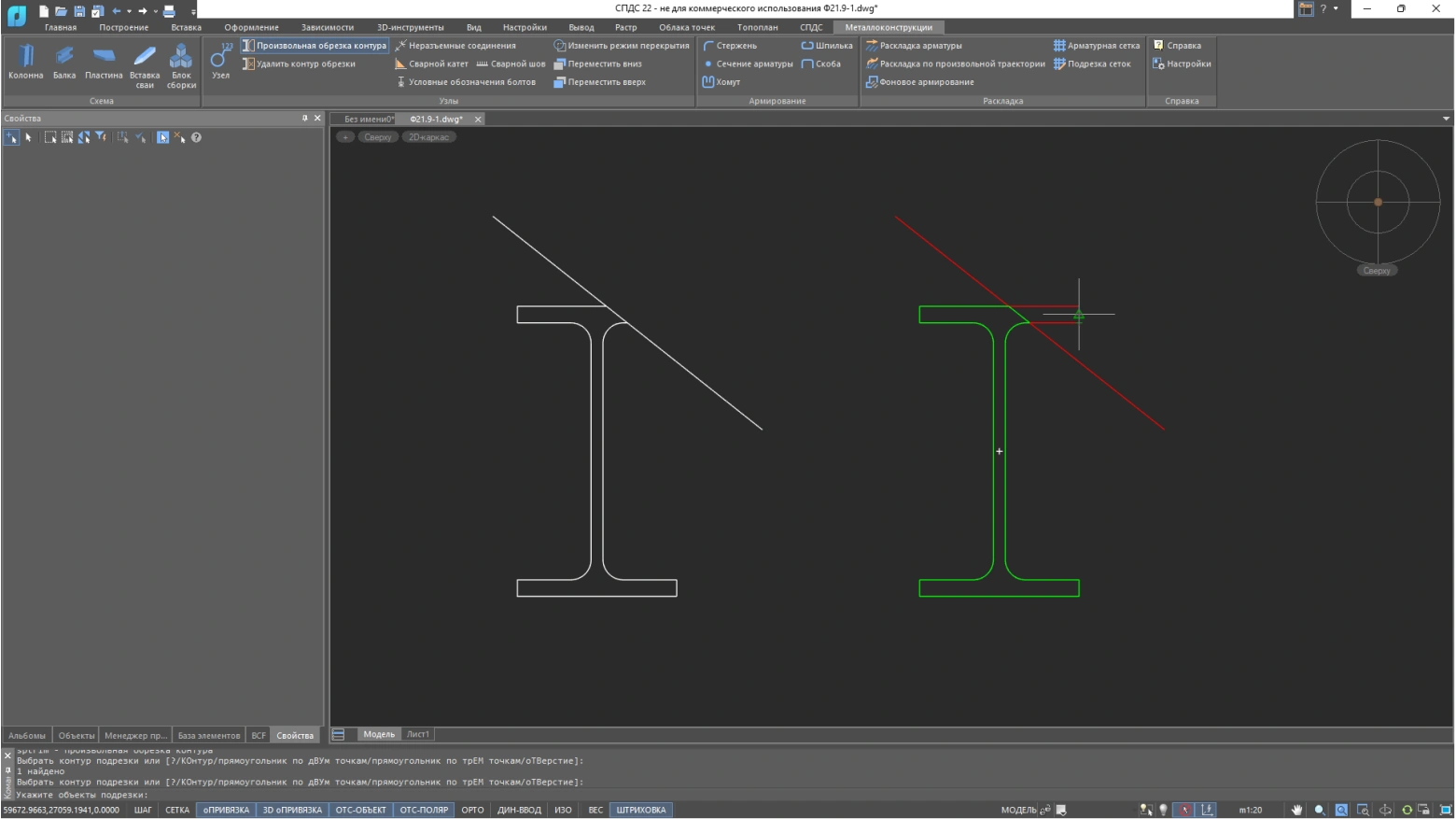

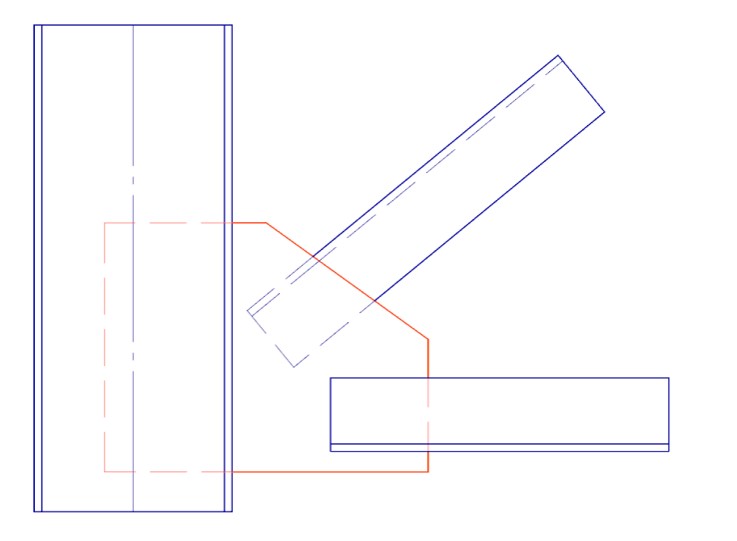

Подрезка контура
Позволяет легко обрезать контуры проектируемых элементов, обеспечивая идеальное соответствие дизайну.

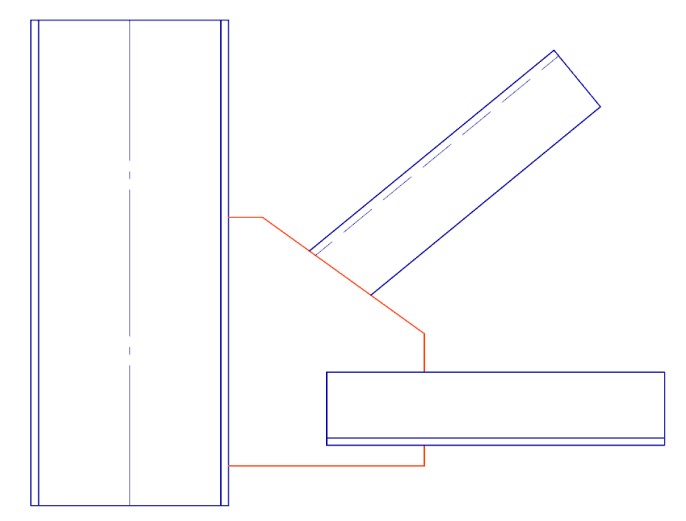

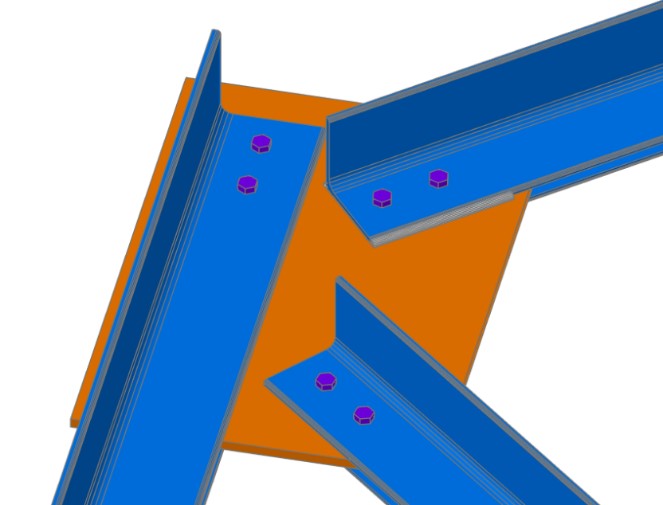

Узлы
Позволяет создавать и редактировать узлы, обеспечивая точное соединение различных элементов конструкции.

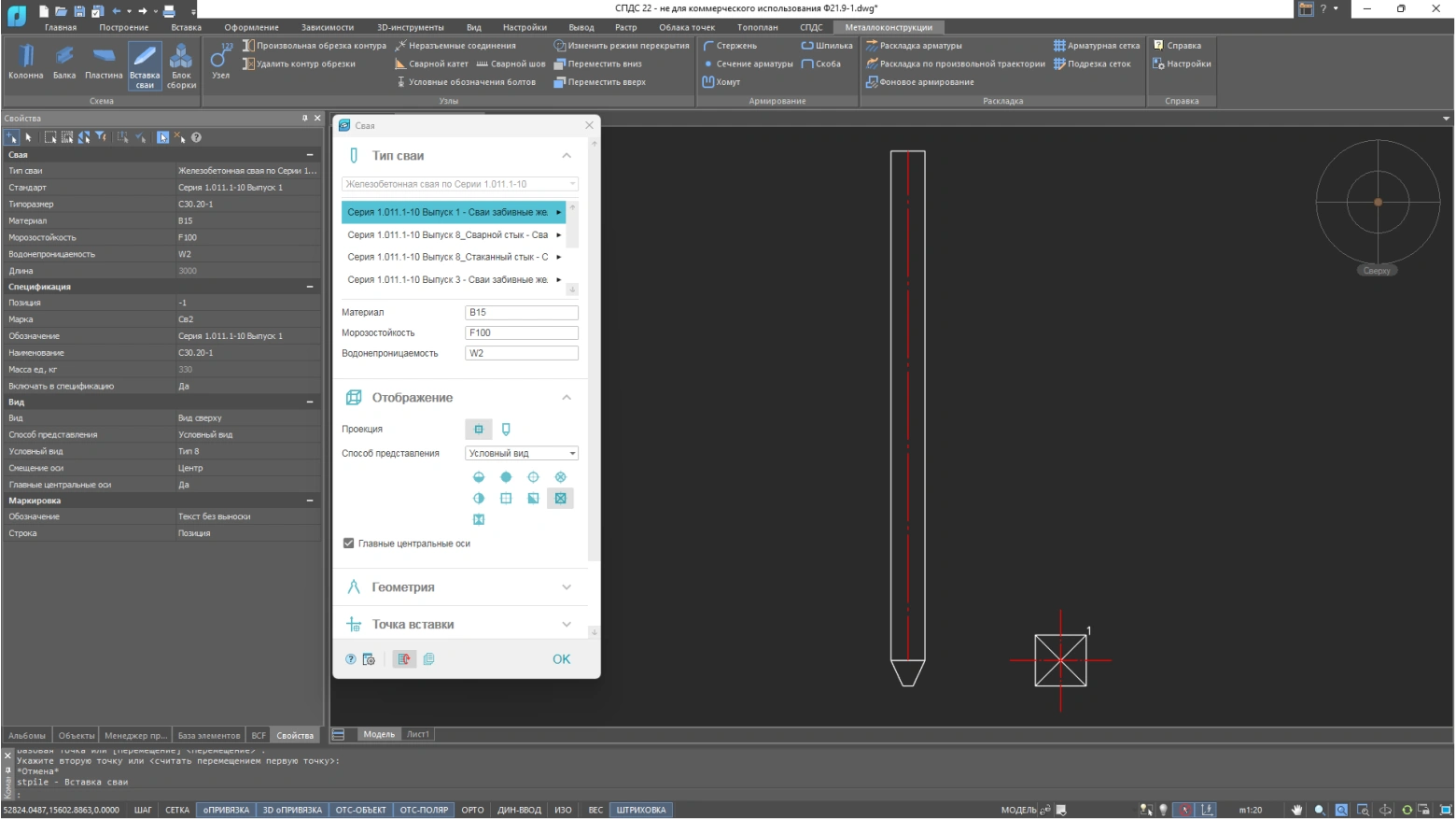

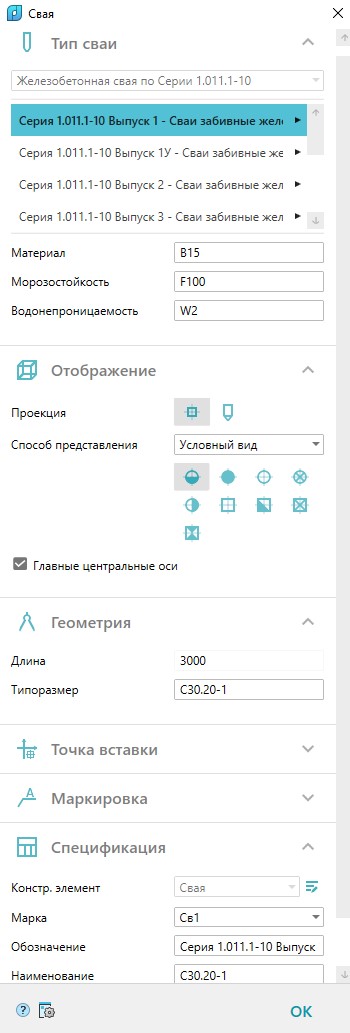

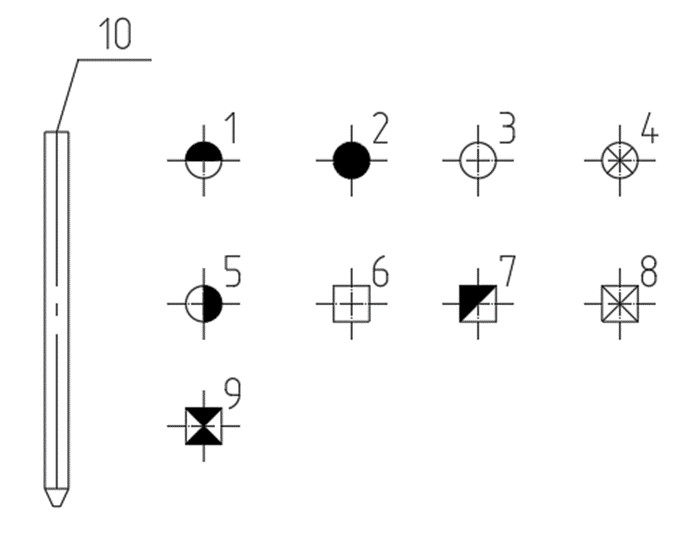

Сваи
Сваи разработаны по Серии 1.011.1-10 (Сваи забивные железобетонные).
Выбор различных типоразмеров свай по Серии 1.011.1-10.
Задание и редактирование параметров сваи через окно диалога или инспектор свойств.
На сваях автоматически создается марка изделия с позиционными выносками.
Виды представления сваи: полное, условное.
Ассоциативная связь параметров между сваями одной марки.
Возмож…

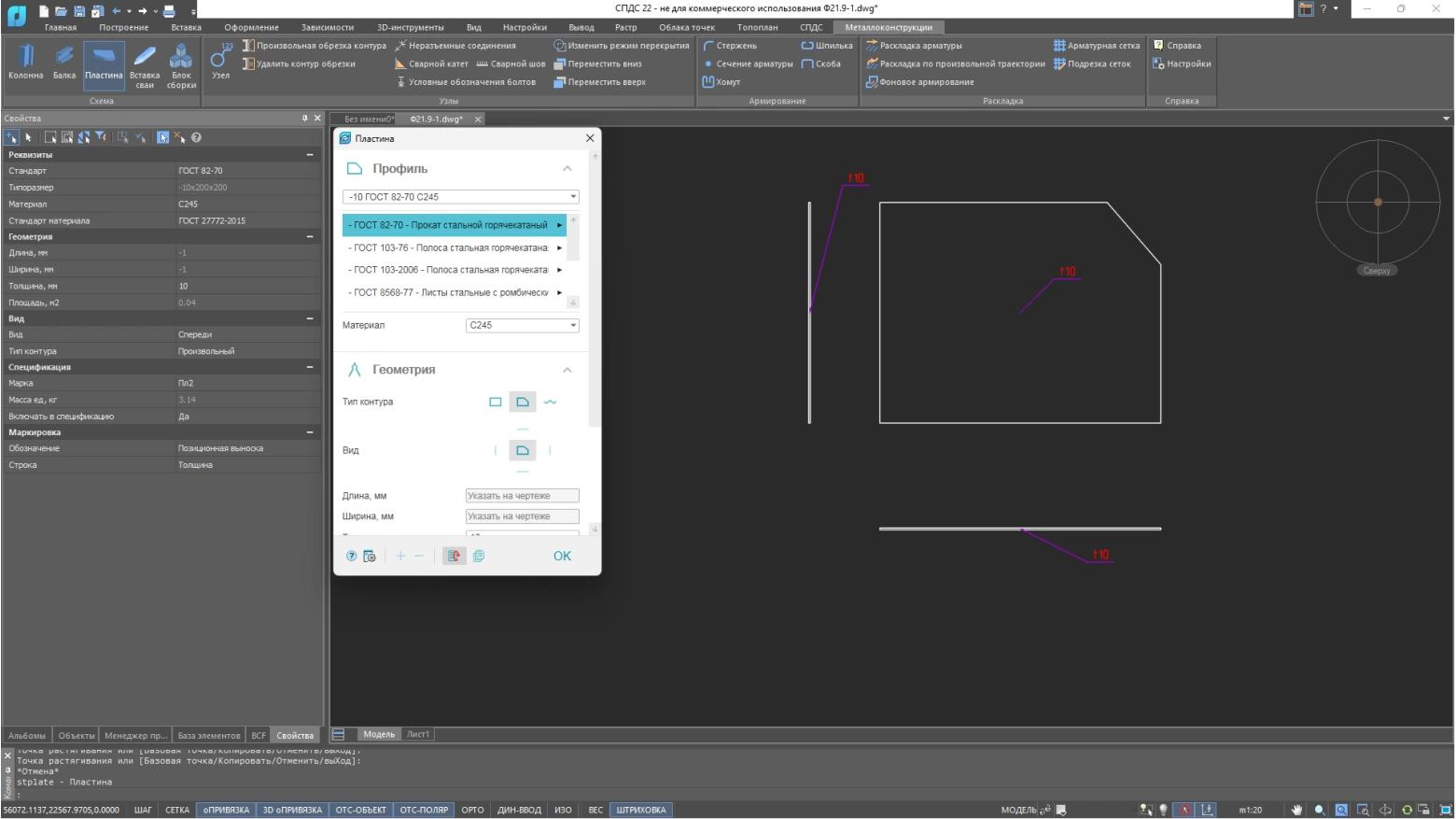

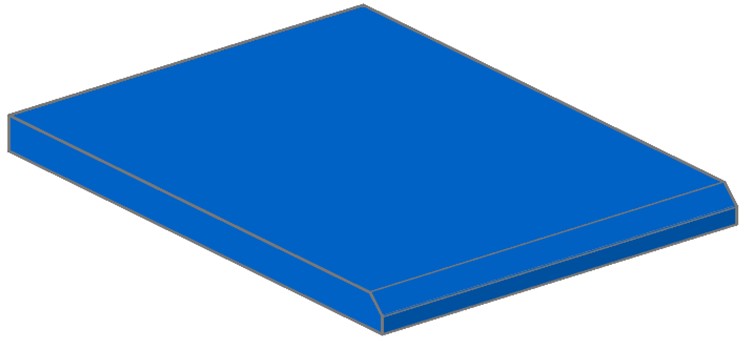

Пластины
Позволяет создавать и редактировать пластины. Настройте размеры и форму пластин с учетом геометрических особенностей проекта.

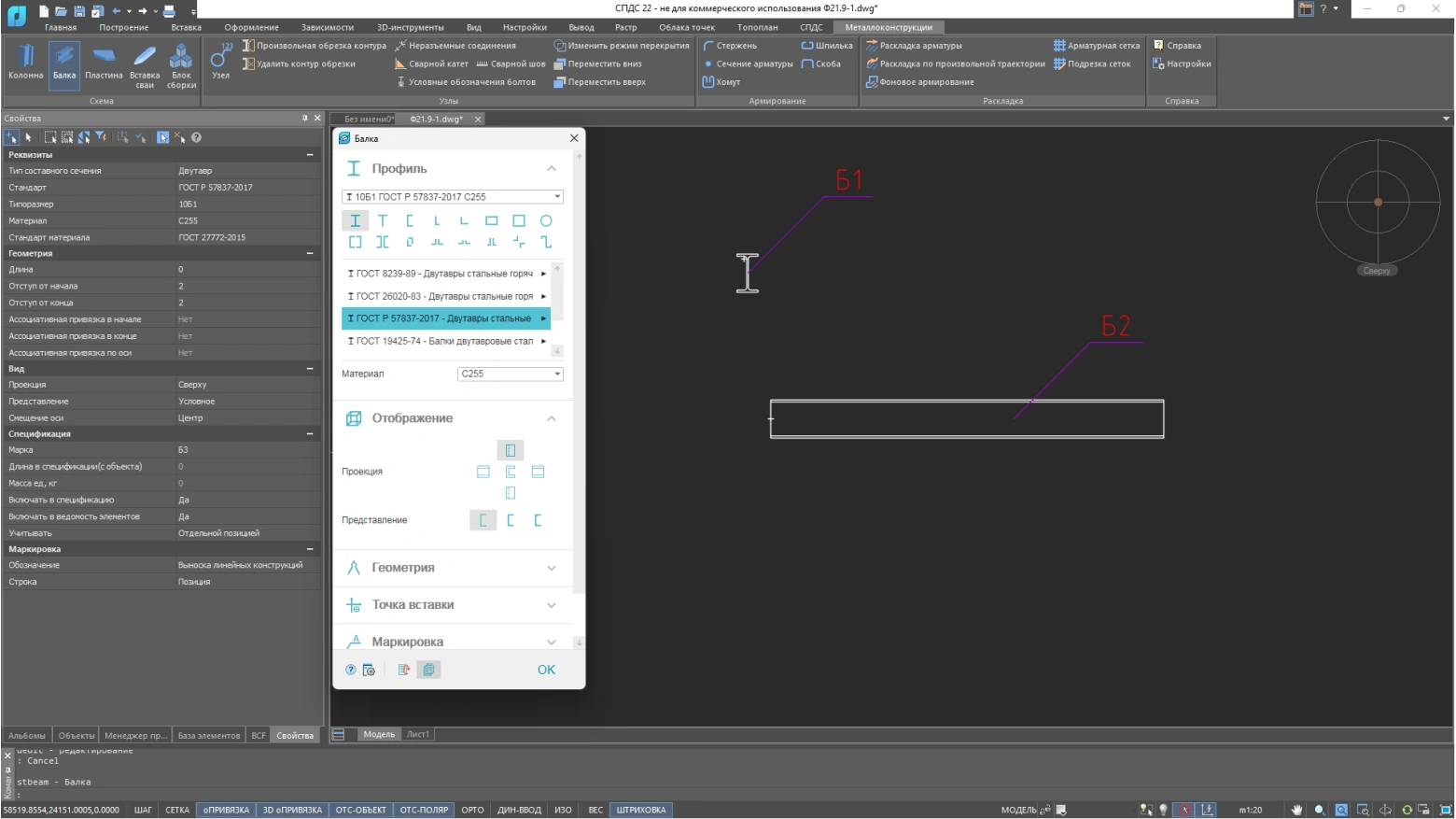

Балки
Позволяет с высокой точностью проектировать и редактировать балки. В диалоге создания балки возможно выбрать точку привязки, нужное сечение, типоразмер, а также настроить оформление выносных элементов конструкций.

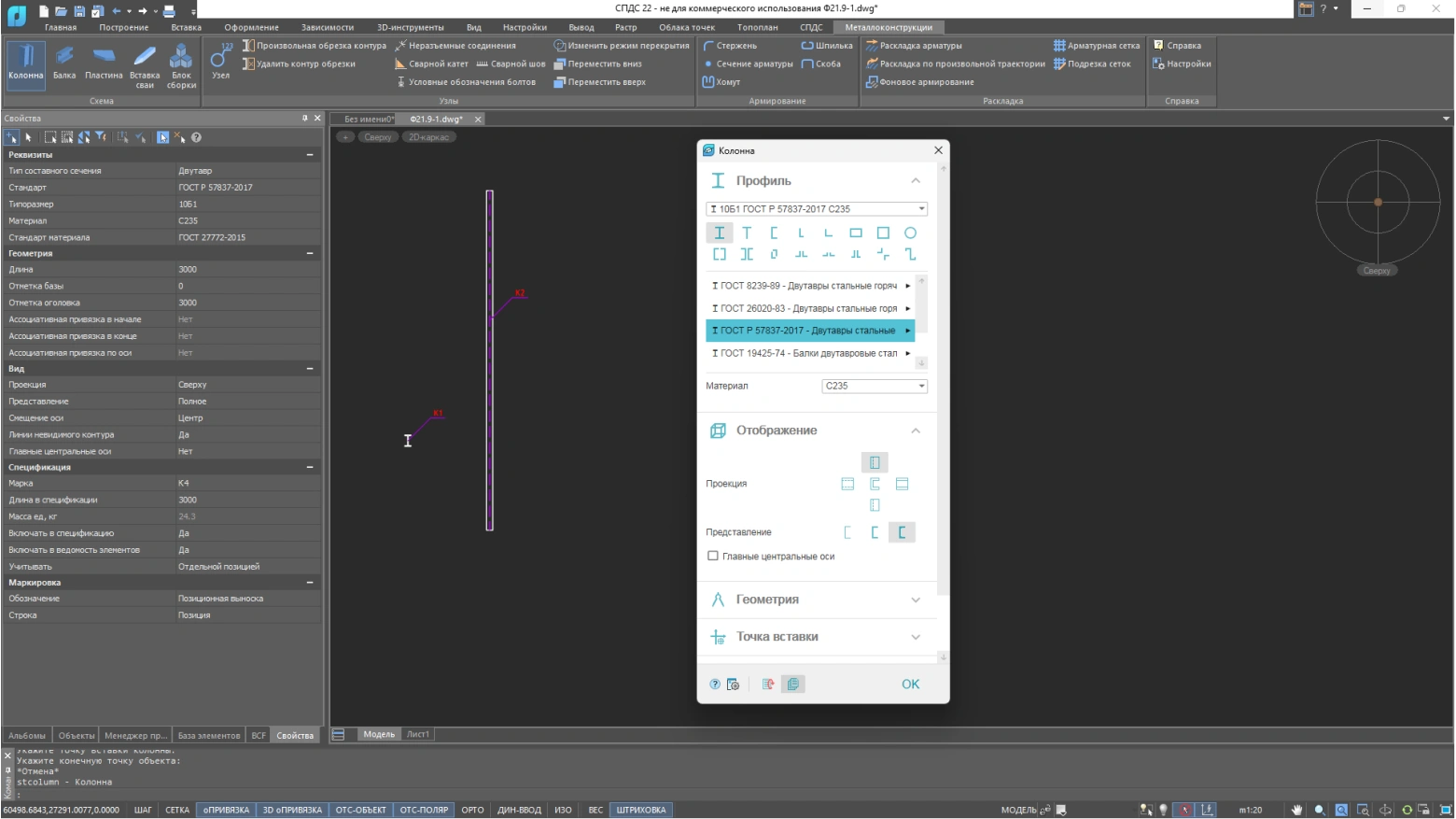

Колонны
Позволяет создавать колонны любой сложности с помощью интуитивного интерфейса. Настройте и подберите параметры колонн из сортамента, чтобы они идеально подходили вашему проекту.
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
