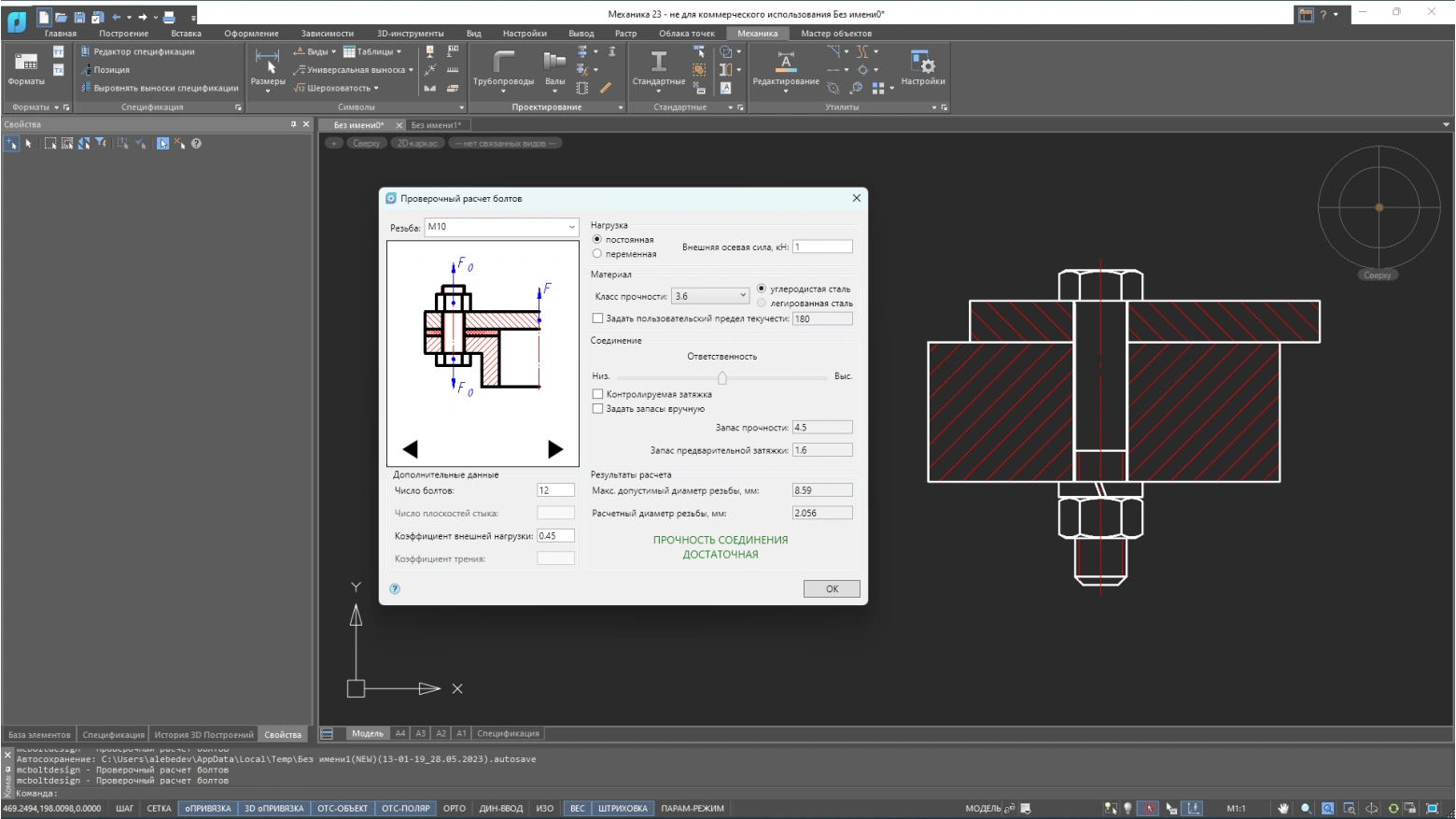

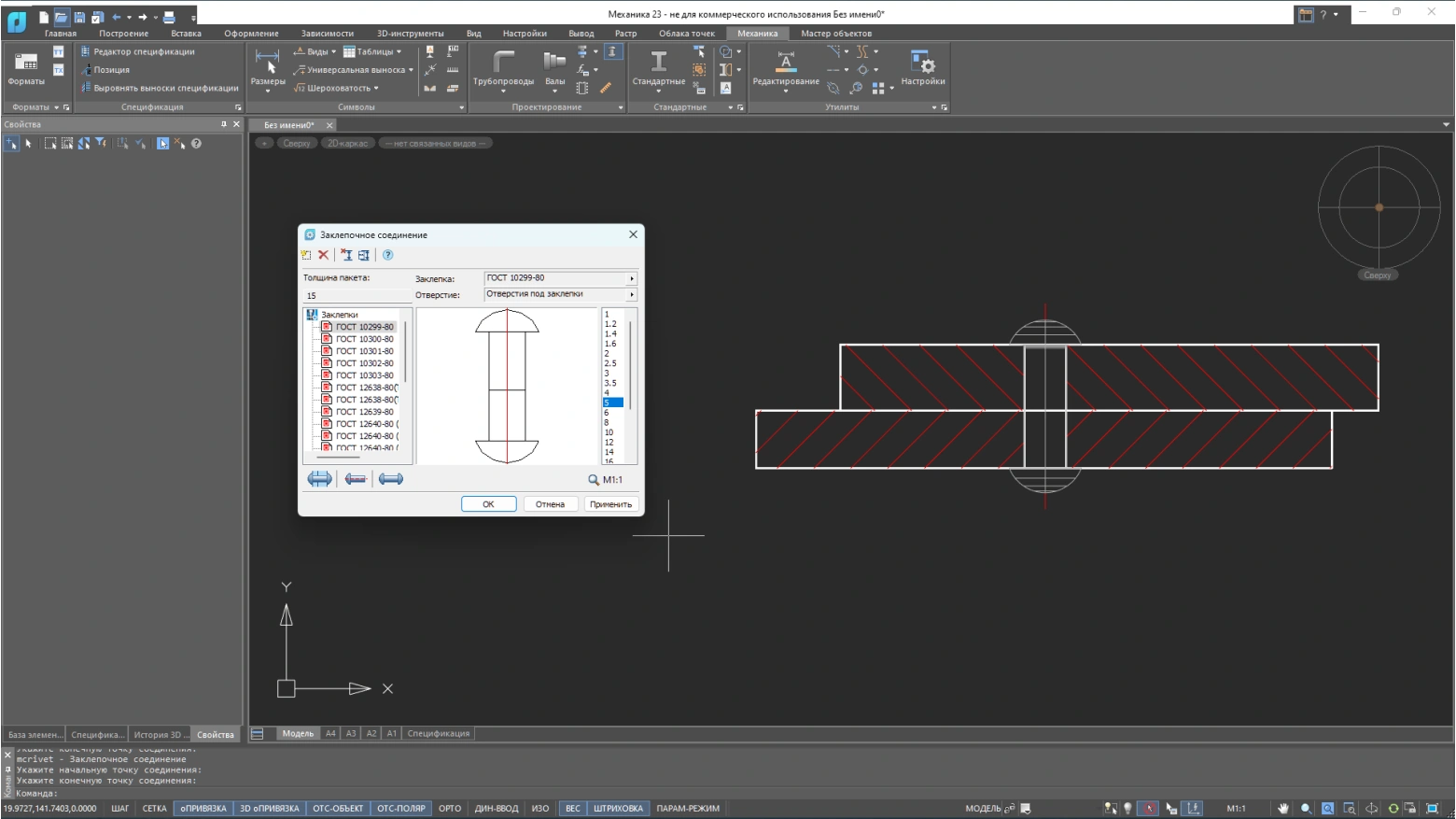

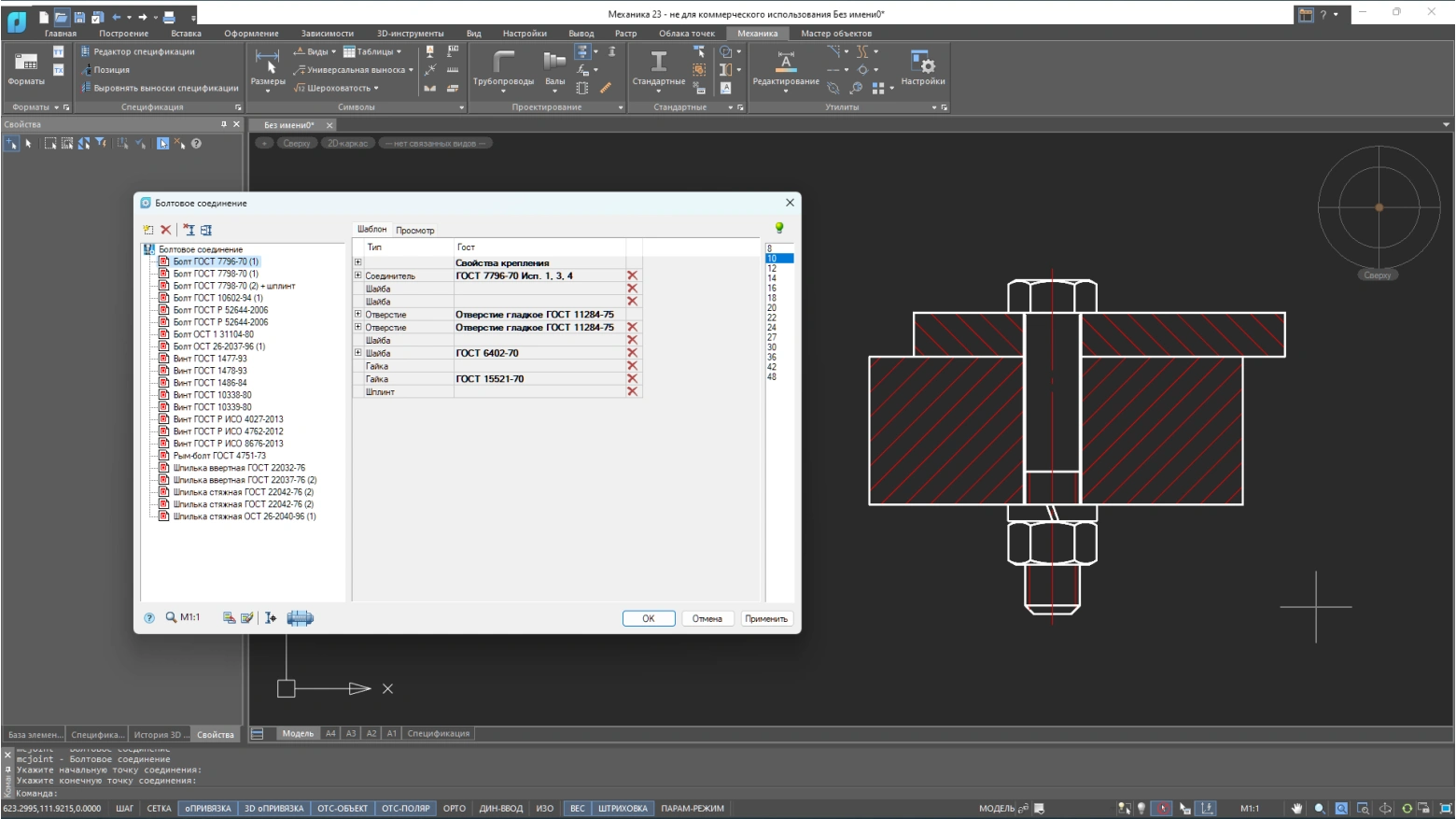

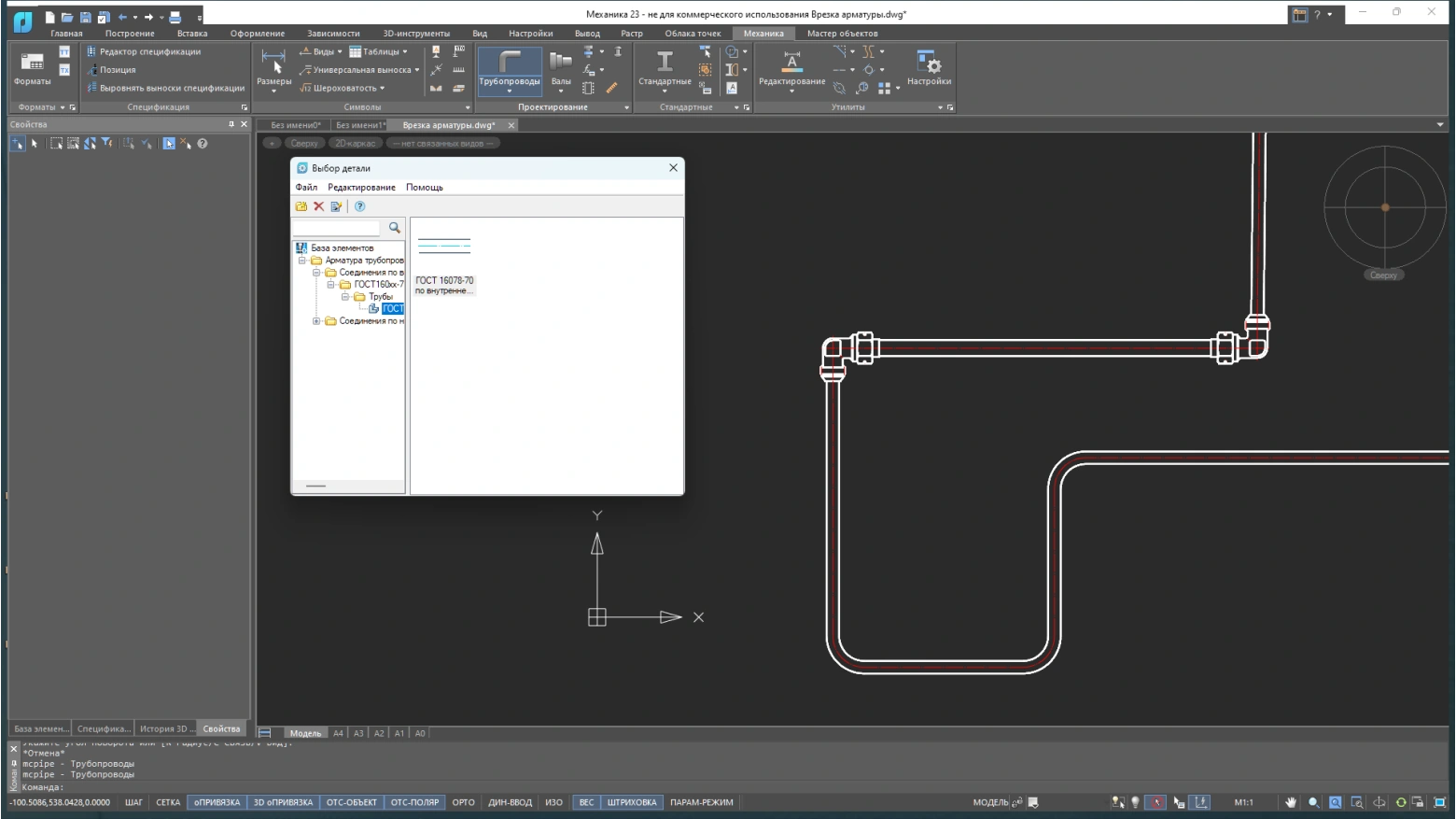

nanoCAD Механика – это универсальная двумерная графическая система, предназначенная для оформления чертежей по стандартам ЕСКД, для проектирования болтовых и заклепочных соединений, валов, механических передач, трубопроводов, сосудов и аппаратов, а также для выполнения инженерного анализа. Использование интеллектуальных параметрических объектов, инструментов автоматизированного проектирования и оформления существенно ускоряет процесс создания чертежа. Продукт базируется на платформе nanoCAD и содержит все основные инструменты для создания плоских чертежей. Формат выходной документации – *.dwg.
Модуль nanoCAD «СПДС» поставляется исключительно в комплектации Платформа nanoCAD в конфигурациях nanoCAD Standart Mech и nanoCAD Pro.
Программный продукт nanoCAD Механика предоставляет широкие возможности для автоматизации проектно-конструкторских работ в машиностроительной и других отраслях промышленности. Он обладает обширным функционалом для проектирования, выполнения инженерных и некоторых технологических расчетов, а также оформления плоских чертежей в строгом соответствии с ЕСКД.
nanoCAD Механика может применяться и как дополнение к любой системе трехмерного проектирования для оформления проекций 3D-видов по ЕСКД, и в качестве самостоятельной системы для проектирования и выпуска документации.

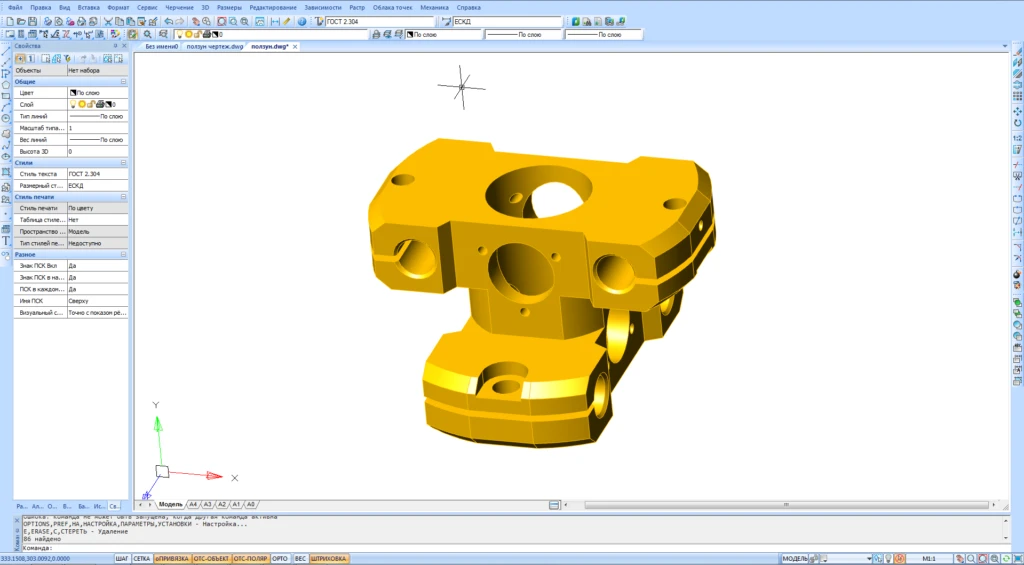

Добавленные модули трехмерного проектирования и двумерных параметрических зависимостей позволяют создавать трехмерные детали и сборочные единицы с помощью привычных инструментов проектирования.
Полное соответствие программы стандартам ЕСКД позволяет решать подавляющее большинство задач при выпуске проектно-конструкторской документации. Благодаря гибкой системе настроек пользователь может тремя нажатиями клавиши мыши переключаться между стандартами ЕСКД и общепринятыми мировыми стандартами, такими как ISO, GB и др. В nanoCAD Механика предусмотрена возможность создания единого файла настроек для предприятия с целью создания единообразных чертежей.
Поддержка форматов *.dwg и *.dxf позволяет обмениваться данными со смежниками и заказчиками, использующими любые чертежно-графические системы.
Все детали общей конструкторско-технологической базы являются параметрическими и объектно-зависимыми. Появилась возможность вставки трехмерных объектов конструкторско-технологической базы. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Такая технология – мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов.

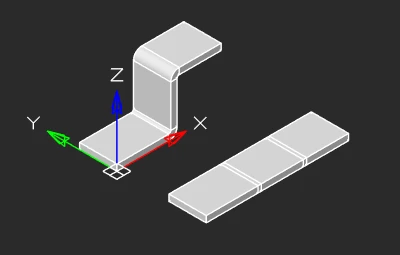

При работе с листовыми моделями реализована возможность создания развертки как отдельного тела. Этот функционал предоставляет больше свободы при оформлении чертежей по 3D-моделям из листовых тел. Чертежи разверток теперь можно оформлять одновременно в двух состояниях, разогнутом и согнутом, сохраняя при этом ассоциативность с 3D-моделью.

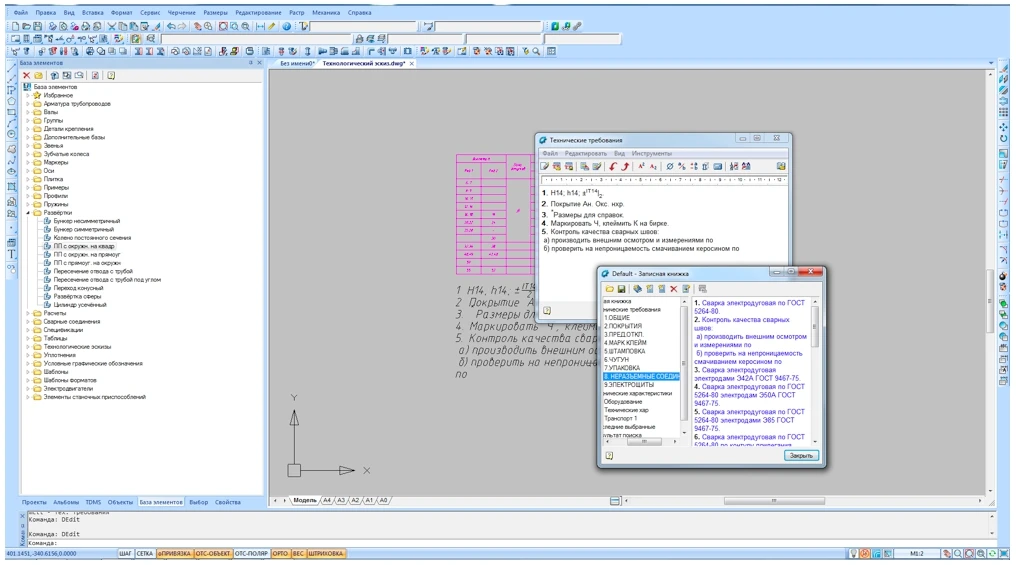

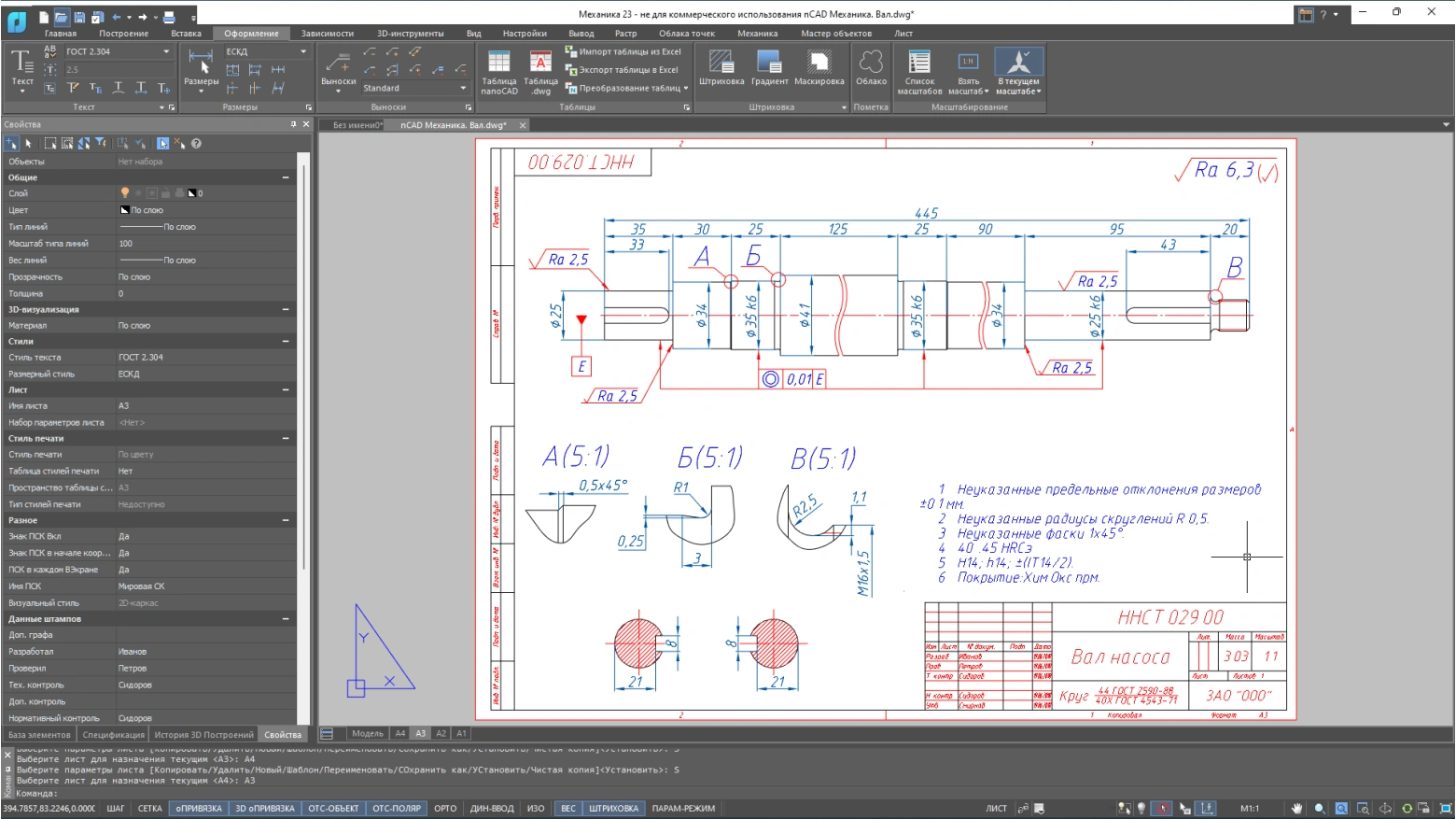

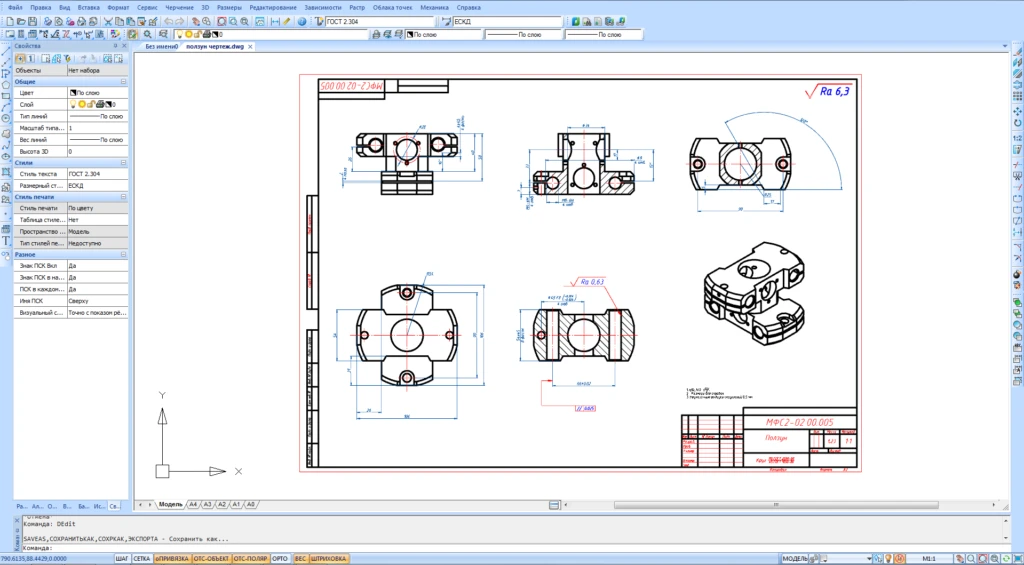

Инструменты оформления предоставляют широкий выбор функций для создания, редактирования и форматирования различных элементов, таких как размеры, рамки, допуски формы, знаки шероховатости и маркировка. Эти инструменты позволяют точно и наглядно отобразить требования к изделию, делают более удобной работу с чертежами. Автоматизация оформления значительно упрощает и ускоряет процесс проектирования.
Спецификации в модуле «Механика» являются важным инструментом организации и структурирования информации о сборочных единицах и компонентах проекта. Они позволяют создавать списки деталей, материалов, стандартных изделий и других элементов, а затем управлять такими списками. Спецификации автоматизируют работу, обеспечивая автоматическую сортировку, подсчет количества элементов, связь обозначений с техническими требованиями, обновление таблиц и использование формул.

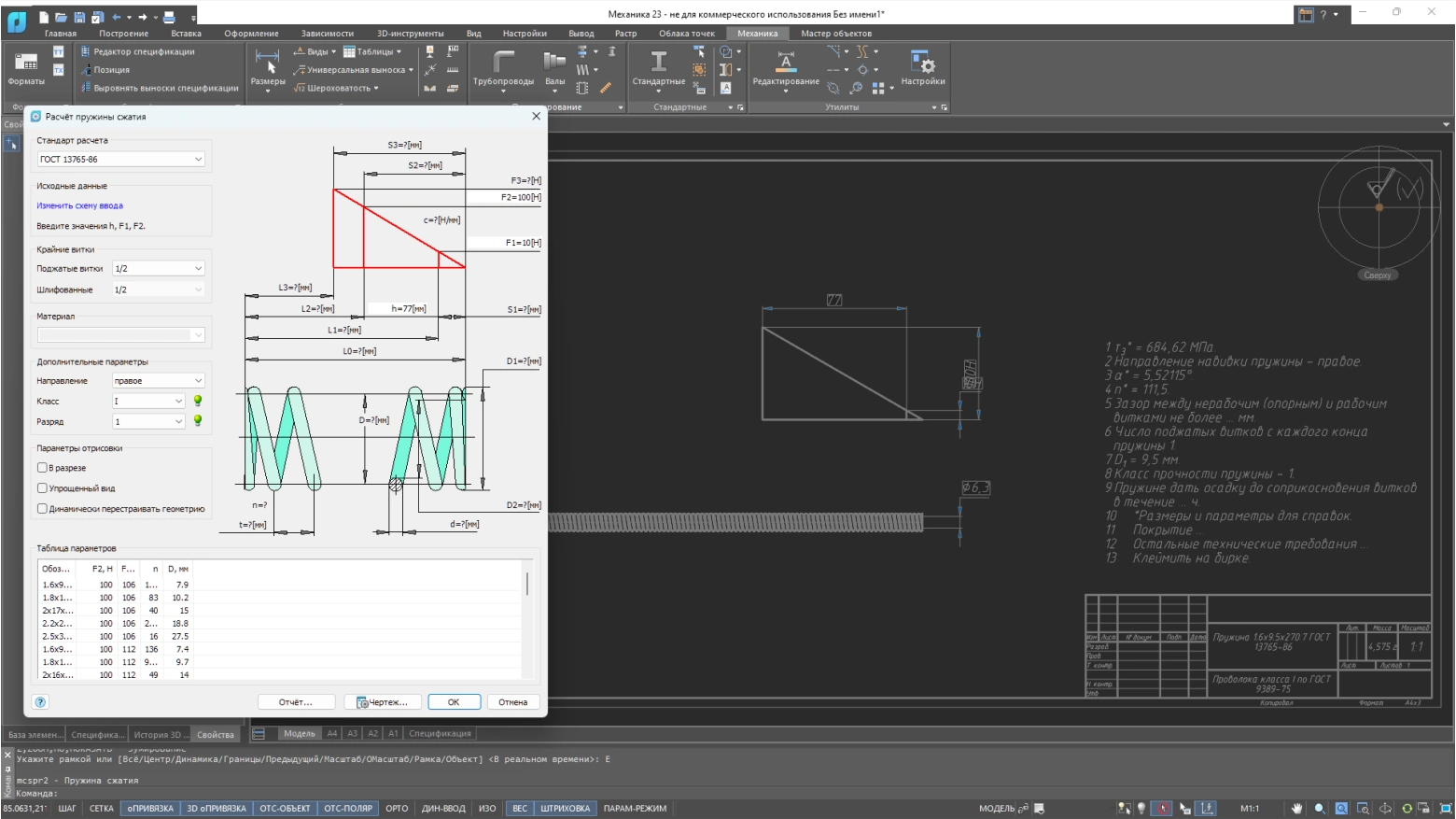

Инструмент, позволяющий рассчитывать пружины сжатия и растяжения. Пользователь может выбрать схему ввода (сила и ход, сила и прогиб или сила и длина) и задать параметры расчета. Модуль поддерживает российские стандарты, включая ГОСТ и ОСТ. После ввода параметров можно выбрать материал и выполнить расчет для создания модели, чертежа или отчета.
Листовое моделирование позволяет создавать как отдельные детали с получением разверток, так и сборки из листовых деталей – например, при соединении листов металла в рамках корпуса или формировании сложной листовой конструкции. Это помогает визуализировать и анализировать взаимодействие различных деталей и компонентов в листовых конструкциях.

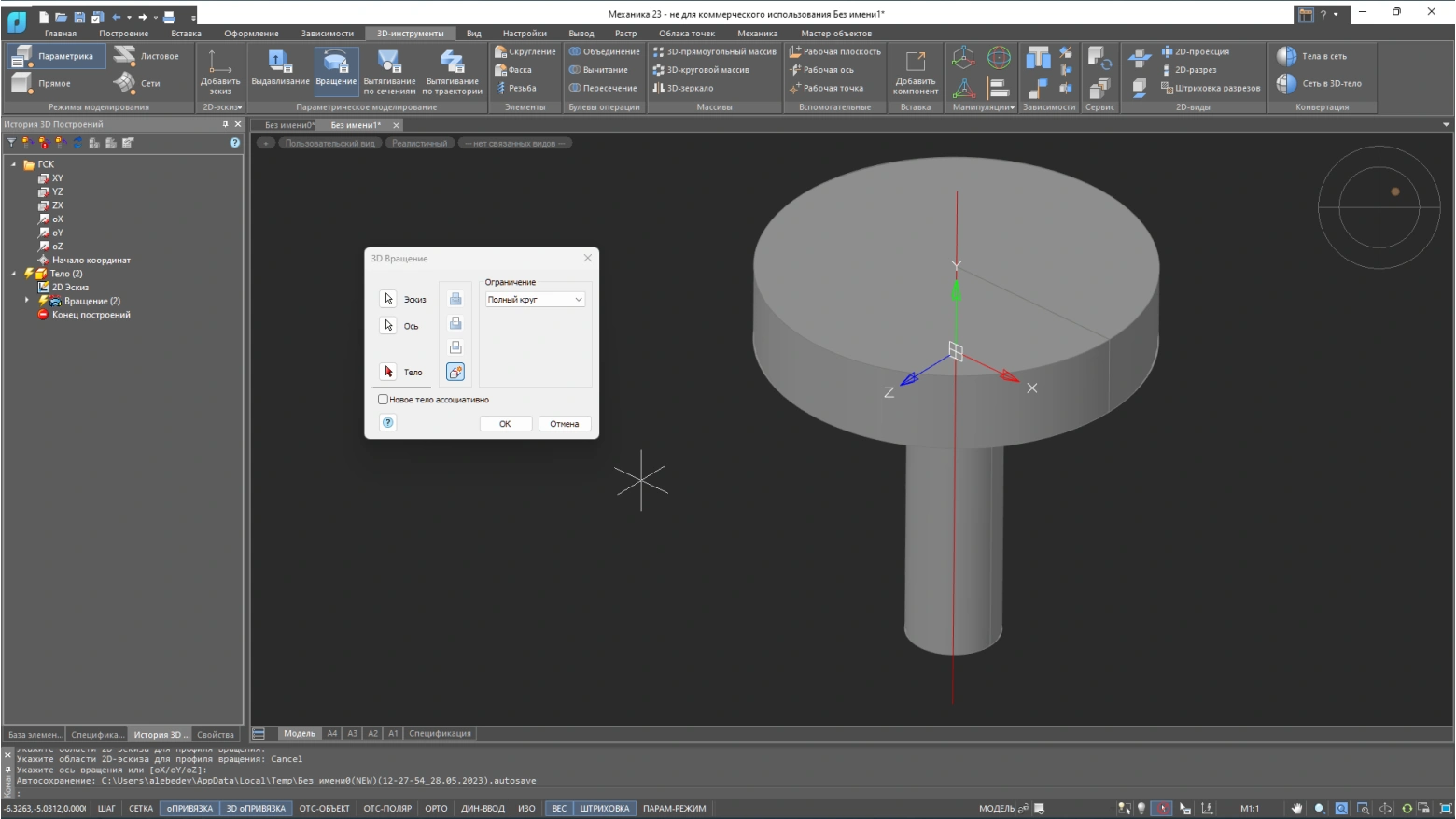

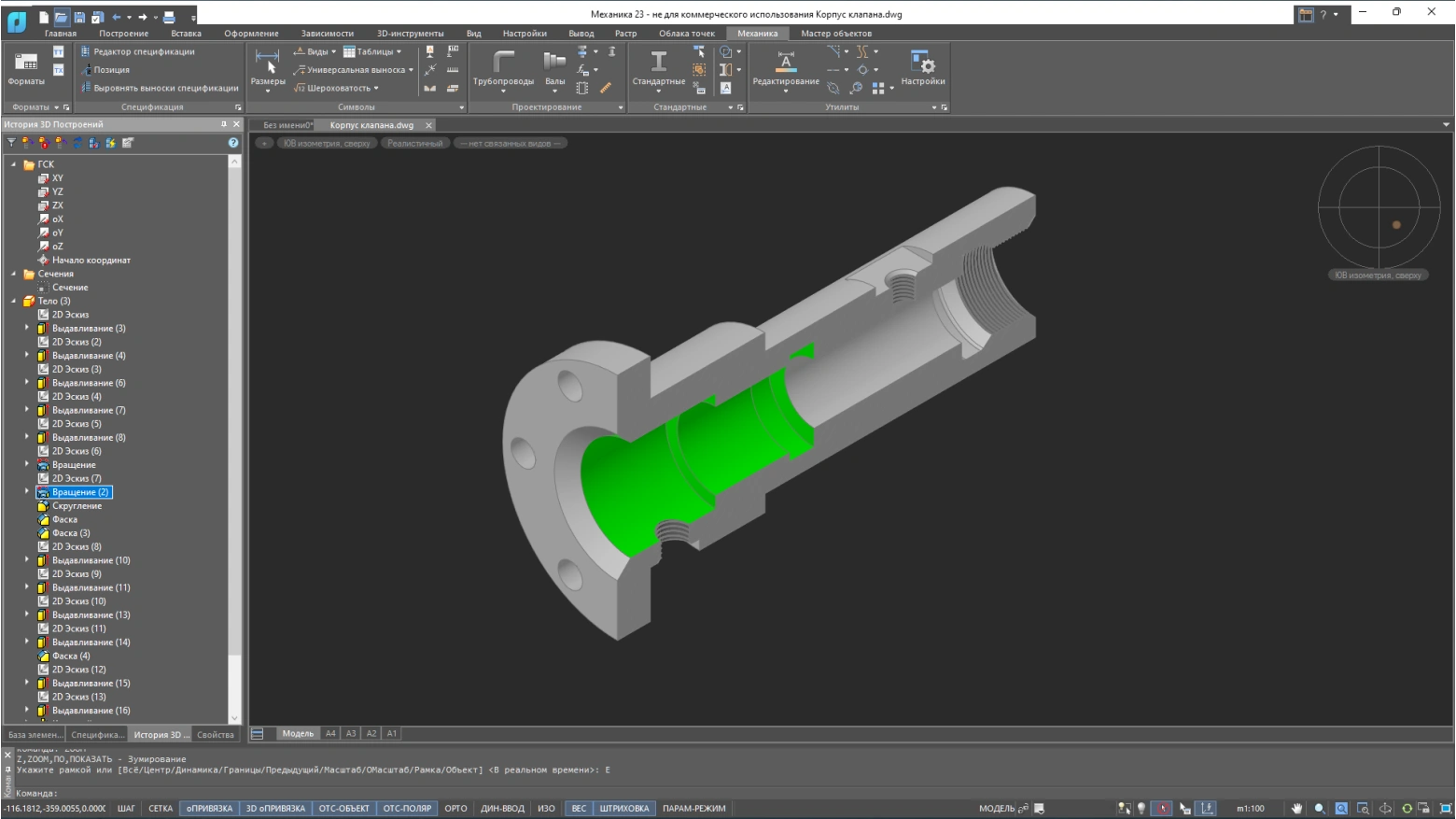

Отслеживает изменения в 3D-модели и управляет ими. Сохраняет операции, позволяет вернуться к предыдущему состоянию модели и изменить выполненные действия. Делает более удобным процесс редактирования и добавления элементов, упрощает внесение изменений в детали и сборки, сохраняет варианты моделей. Повышает гибкость и эффективность работы с 3D-моделями.
Обширный функционал для автоматического создания спецификаций по ГОСТу: простой, встраиваемой, электромонтажной, плазовой, групповых типов А и Б. Широкий спектр настроек позволяет учитывать особенности подготовки спецификаций на различных предприятиях, а также создавать пользовательские спецификации.
Большой выбор параметрических стандартных элементов (ГОСТ, ОСТ, DIN и ISO). В сочетании с возможностью создания пользовательских типовых элементов это позволяет значительно сократить сроки разработки проекта, максимально уменьшить объем рутинной работы и полностью сконцентрироваться на инженерном творчестве.

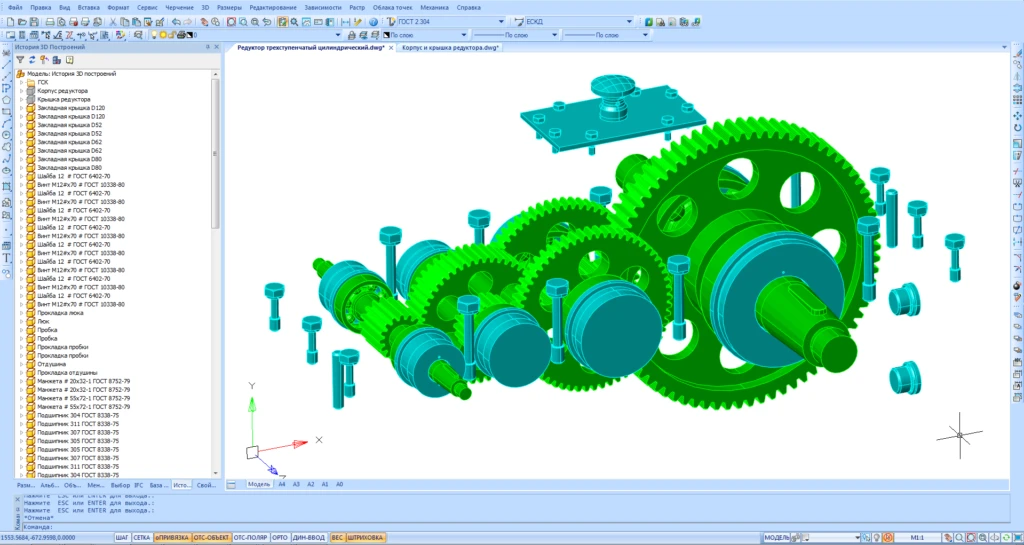

Дополнительные возможности для 3D-проектирования сборочных единиц, с учётом потребностей по автоматизации создания чертежей и спецификаций.
Возможность создавать спецификации по 3D-сборкам с автоматическим подсчетом массы в зависимости от назначенных на детали материалов.

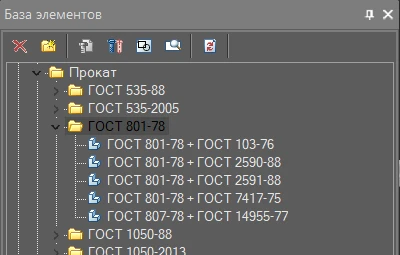

В базу материалов добавлены прокаты со сложным условным обозначением: ГОСТ 5582-75, ГОСТ 5632-2014, ГОСТ 24892-81, ГОСТ 27772-2021, ГОСТ 51393-99, ГОСТ Р 54909-2012, ГОСТ Р 55374-2012.
Появилась команда листового моделирования, которая позволяет построить в листовой детали сгиб вдоль плоского ребра произвольной формы или цепочки ребер, стыкующийся по касательной.
Реализована возможность изменять порядок построения в дереве истории 3D-построений, появился элемент окончания истории 3D-построения. Теперь элементы истории можно менять местами и скрывать детали.
При создании штамповки теперь можно выбирать сразу несколько замкнутых контуров (областей эскиза).
