nanoCAD BIM Электро

nanoCAD BIM Электро

Программа позволяет проектировать и моделировать системы силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Все описание
Задачи
Автоматическое формирование отчетов и спецификаций;
Автоматические проверки модели на корректность ее построения;
Проектирование систем силового электрооборудования, внутреннего и наружного электроосвещения;
Автоматическая и ручная расстановка светильников.
Все задачи

Все товары Нанософт
Все товары направления

3D-моделирование

BIM

Автоматизированное проектирование

Обработка сканированных изображений

Оформление чертежей

Электротехнические решения

от 63 800 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
При покупке ПО обучение в подарок
Заказчик получит возможность быстро освоить все возможности программы под руководством опытных тренеров. Повысит свою квалификацию и эффективность работы. Легко и уверенно начнет использовать новые инструменты в работе. И все это совершенно бесплатно при покупке этого ПО.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму. Таким образом nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Наличие собственного графического ядра делает nanoCAD BIM Электро независимым от других графических систем, а поддержка форматов DWG и IFC гарантирует беспрепятственный обмен информацией со смежниками и заказчиками.



Задачи

Автоматическое формирование отчетов и спецификаций Автоматическое формирование отчетов и спецификаций.
Автоматические проверки модели на корректность ее построения Автоматические проверки модели на корректность ее построения.
Проектирование систем силового электрооборудования, внутреннего и наружного электроосвещения Проектирование систем силового электрооборудования, внутреннего и наружного электроосвещения.
Автоматическая и ручная расстановка светильников Автоматическая и ручная расстановка светильников.
Автоматическое проведение электро- и светотехнических расчетов Автоматическое проведение электро- и светотехнических расчетов.
Автоматическая трассировка кабелей по кабельным трассам Автоматическая трассировка кабелей по кабельным трассам.
Автоматизированная раскладка кабелей по объемам внутри конструкций Автоматизированная раскладка кабелей по объемам внутри конструкций.
Автоматическая маркировка оборудования, формирование выносок и сечений Автоматическая маркировка оборудования, формирование выносок и сечений.
Автоматическая расстановка разветвительных коробок Автоматическая расстановка разветвительных коробок.

Возможности

Поддержка формата *.dwg

Поддержка формата *.dwg

nanoCAD BIM Электро – приложение на Платформе nanoCAD, что позволяет использовать все возможности платформы для ускорения проектирования, а также для импорта/экспорта данных.
Автоматизация рутинных процессов

Автоматизация рутинных процессов

Функционал программы предоставляет возможность сосредоточиться на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы. nanoCAD BIM Электро позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

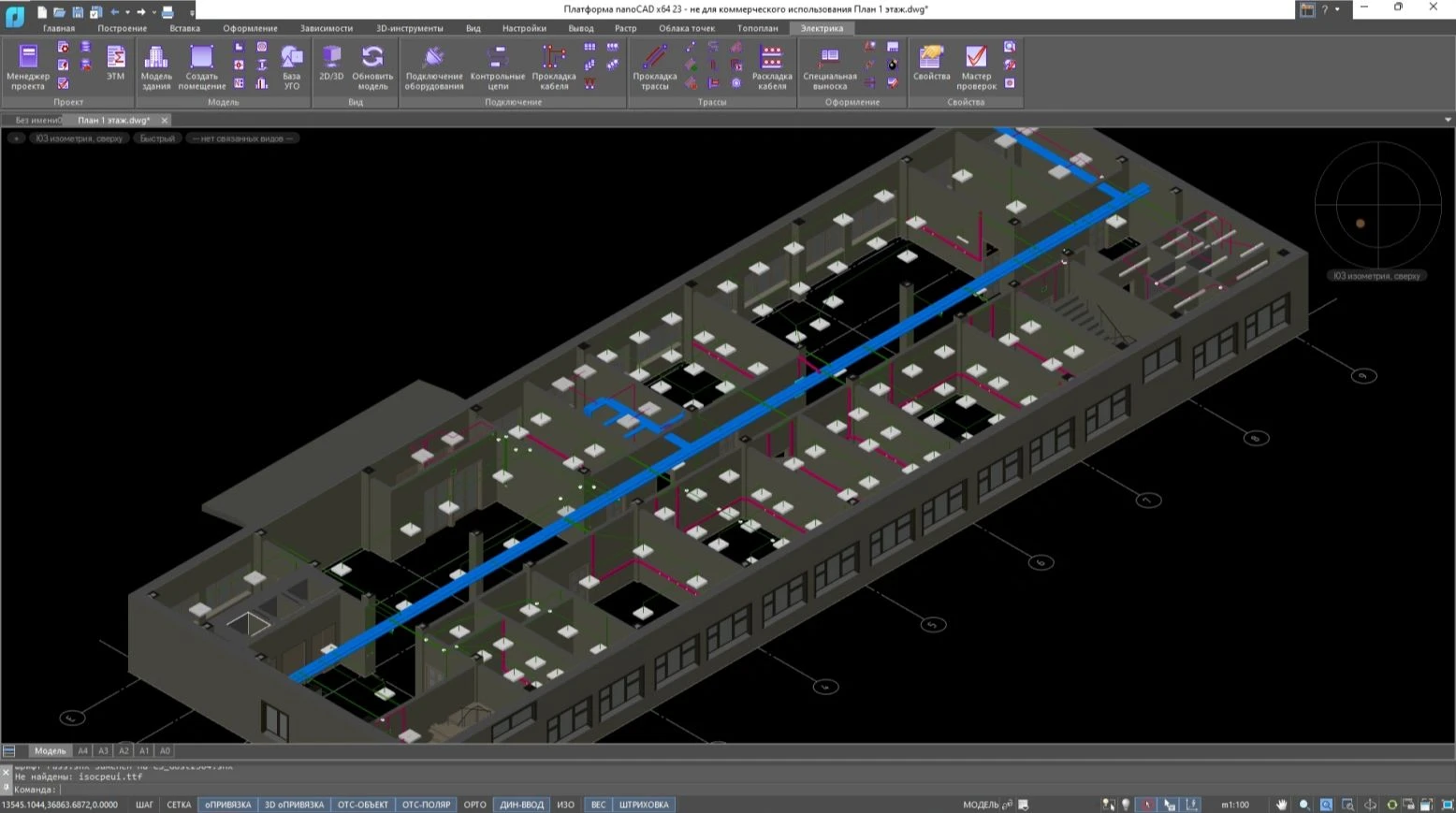

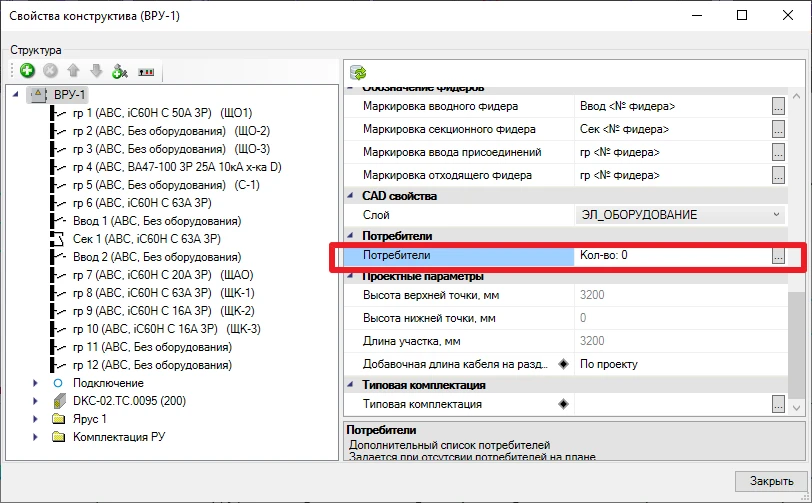

Информационное моделирование

Информационное моделирование

Информационная модель проектируемой электрической системы обеспечивает взаимодействие оборудования, считывая связанную информацию и оперируя актуальными данными. При этом пользователь остается в привычной САПР-среде.
Готовые базы оборудования

Готовые базы оборудования

Все лидеры свето- и электротехнического рынка уже создали базы своего оборудования в формате nanoCAD BIM Электро. Базы открыты для редактирования и пополнения, а их количество постоянно увеличивается.
Светотехнические расчеты

Светотехнические расчеты

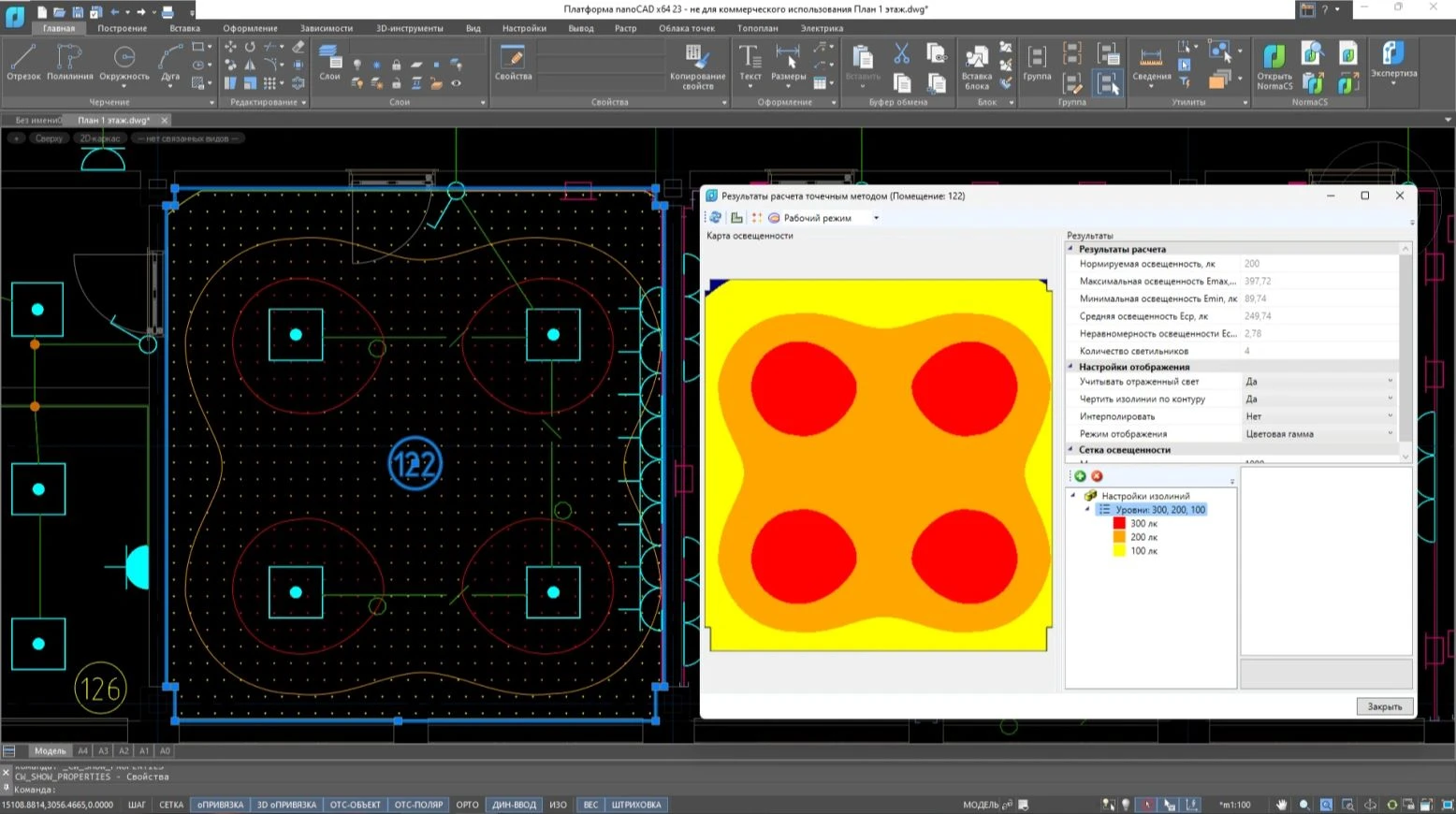

Поддерживаются два известных метода расчета освещенности: точечный метод и метод коэффициента использования.
Электротехнические расчеты

Электротехнические расчеты

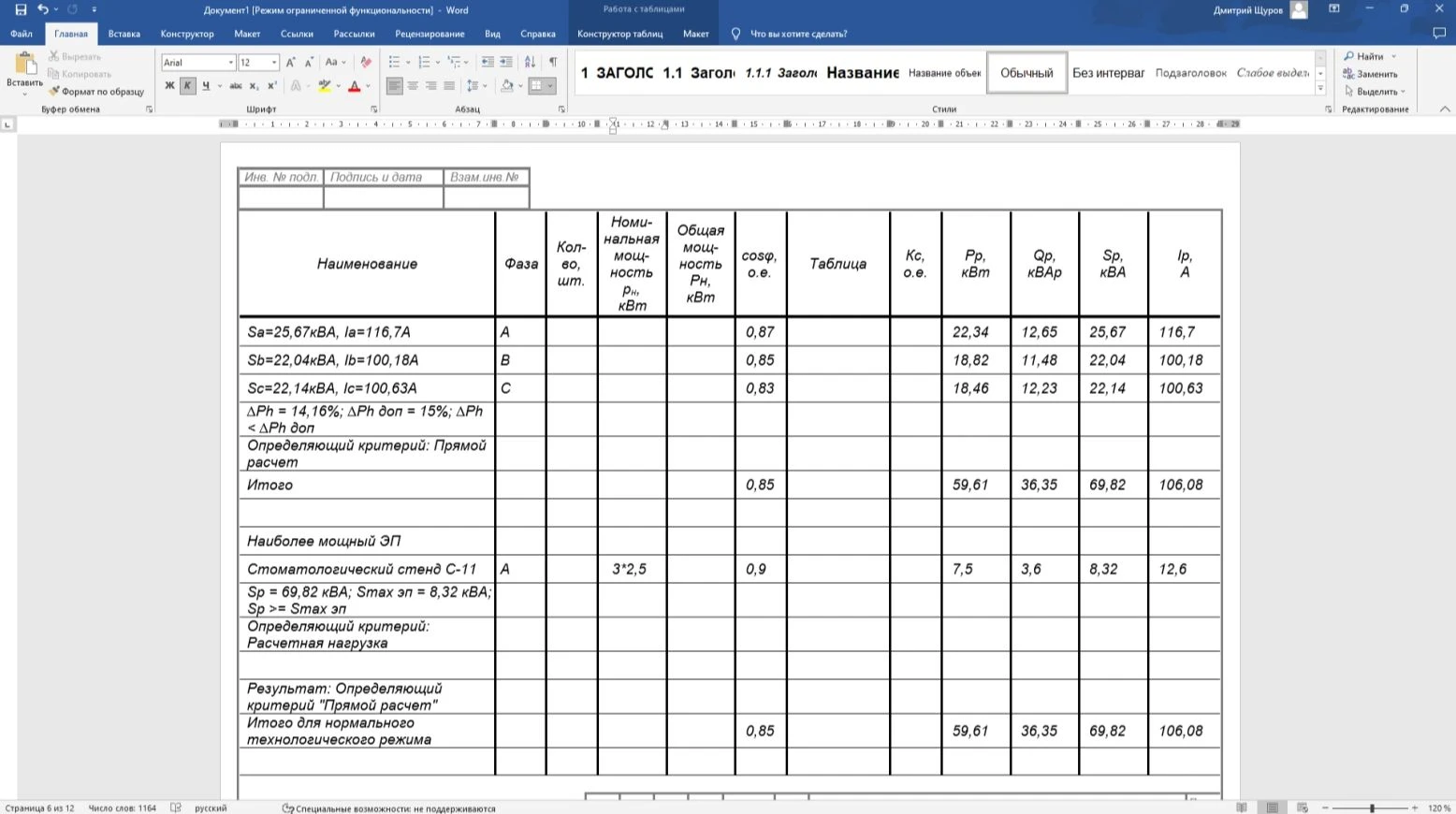

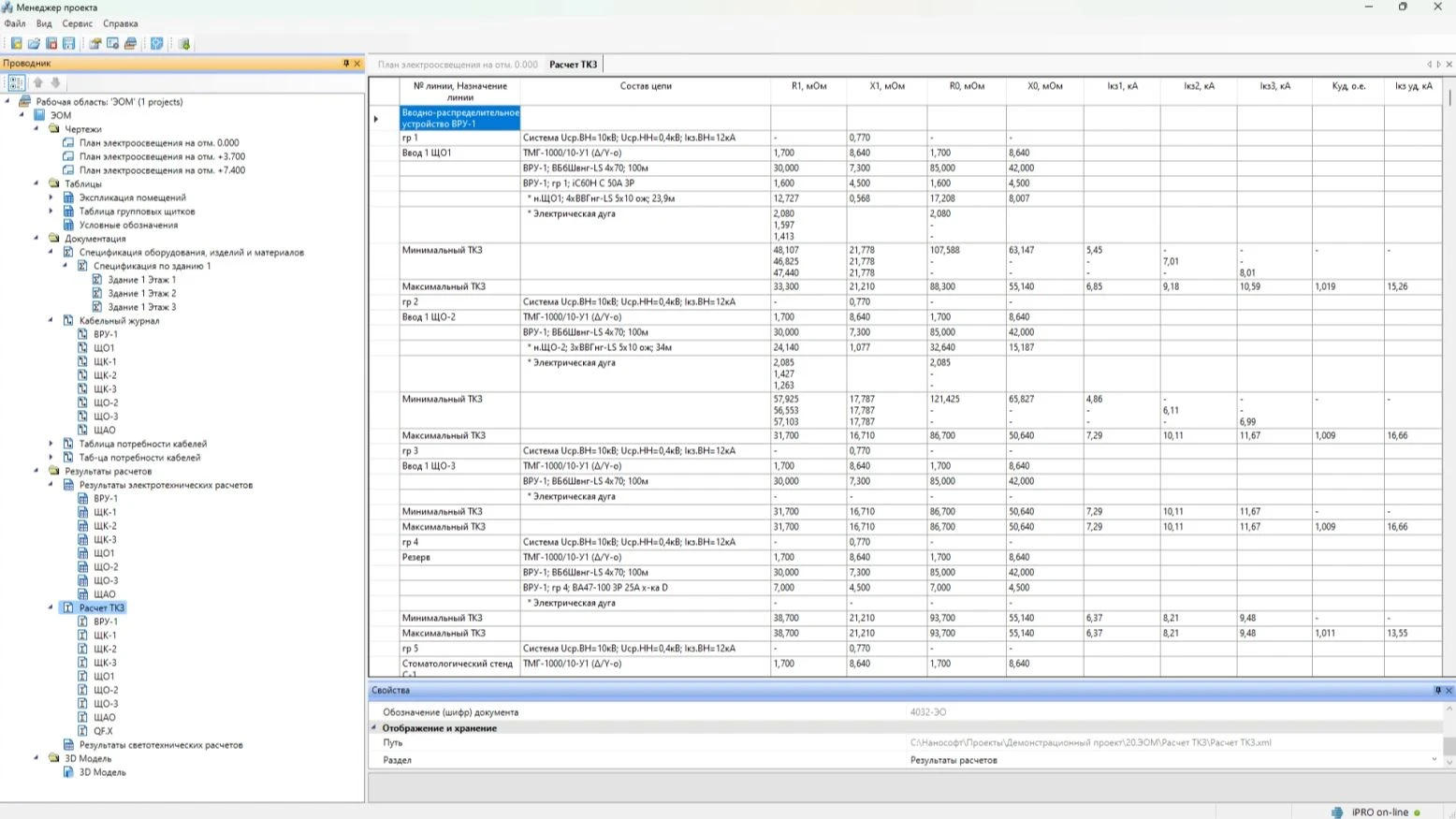

Расчет электрических нагрузок по методикам РТМ 36.18.32.4-92, СП 256.1325800.2016, ТЭП; Расчет токов одно-, двух- и трехфазного короткого замыкания по методикам ГОСТ 28249- 93, «Петля фаза-ноль»; Расчет кабеля на невозгорание согласно Циркуляру № Ц-02-98 (Э); Расчет токов утечки через изоляцию согласно ПУЭ-7, п. 7.1.83; Расчет падения напряжения. …
Проверка модели

Проверка модели

Широкий перечень проверок, на соответствие условиям которых контролируется каждый элемент модели. Обнаруженные ошибки подсвечиваются красным цветом. Надежные инструменты контроля позволяют не просто сформировать информационную модель электрической системы, а сделать это качественно.

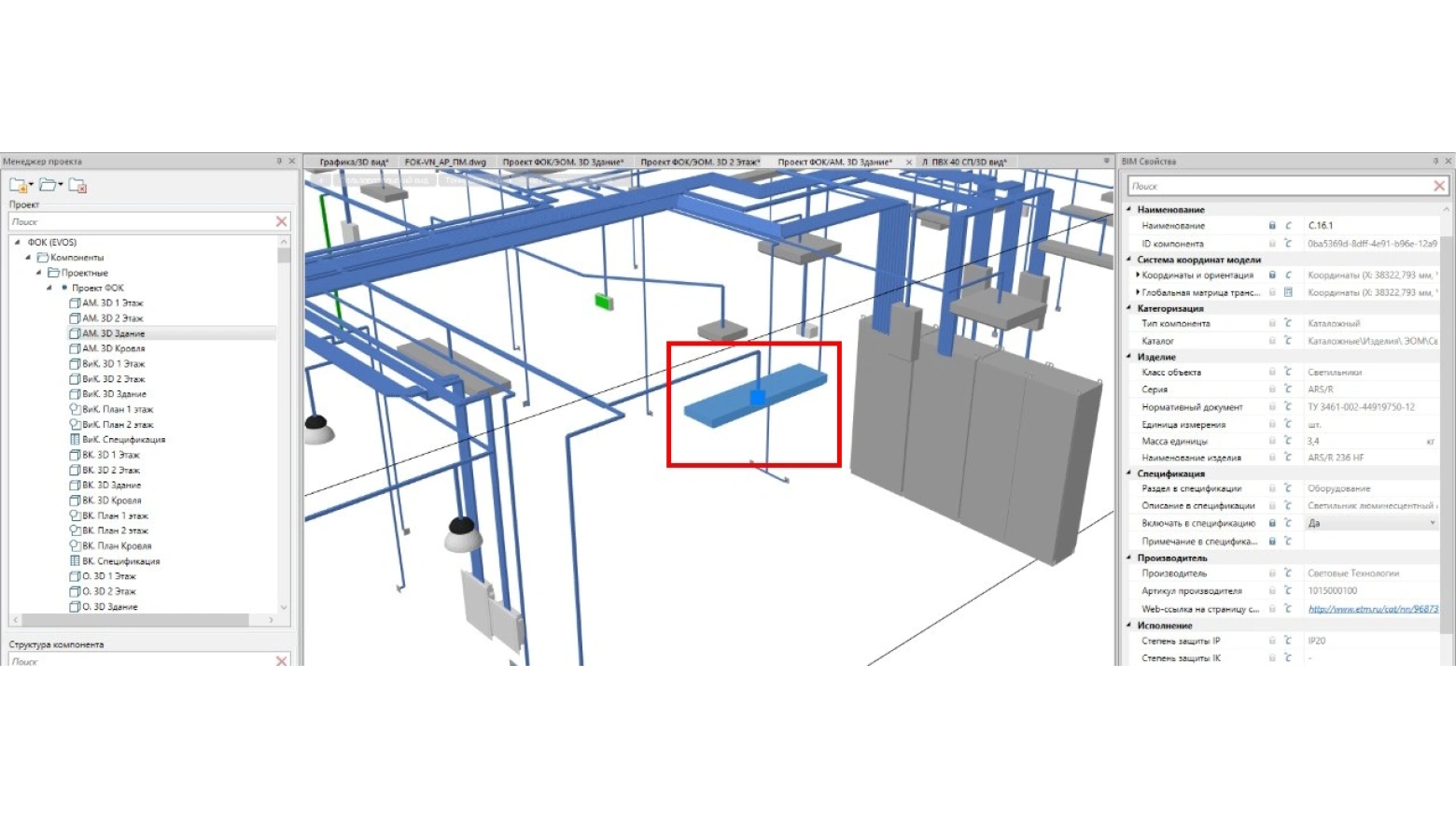

Интеграция со сторонними САПР/BIM-решениями

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

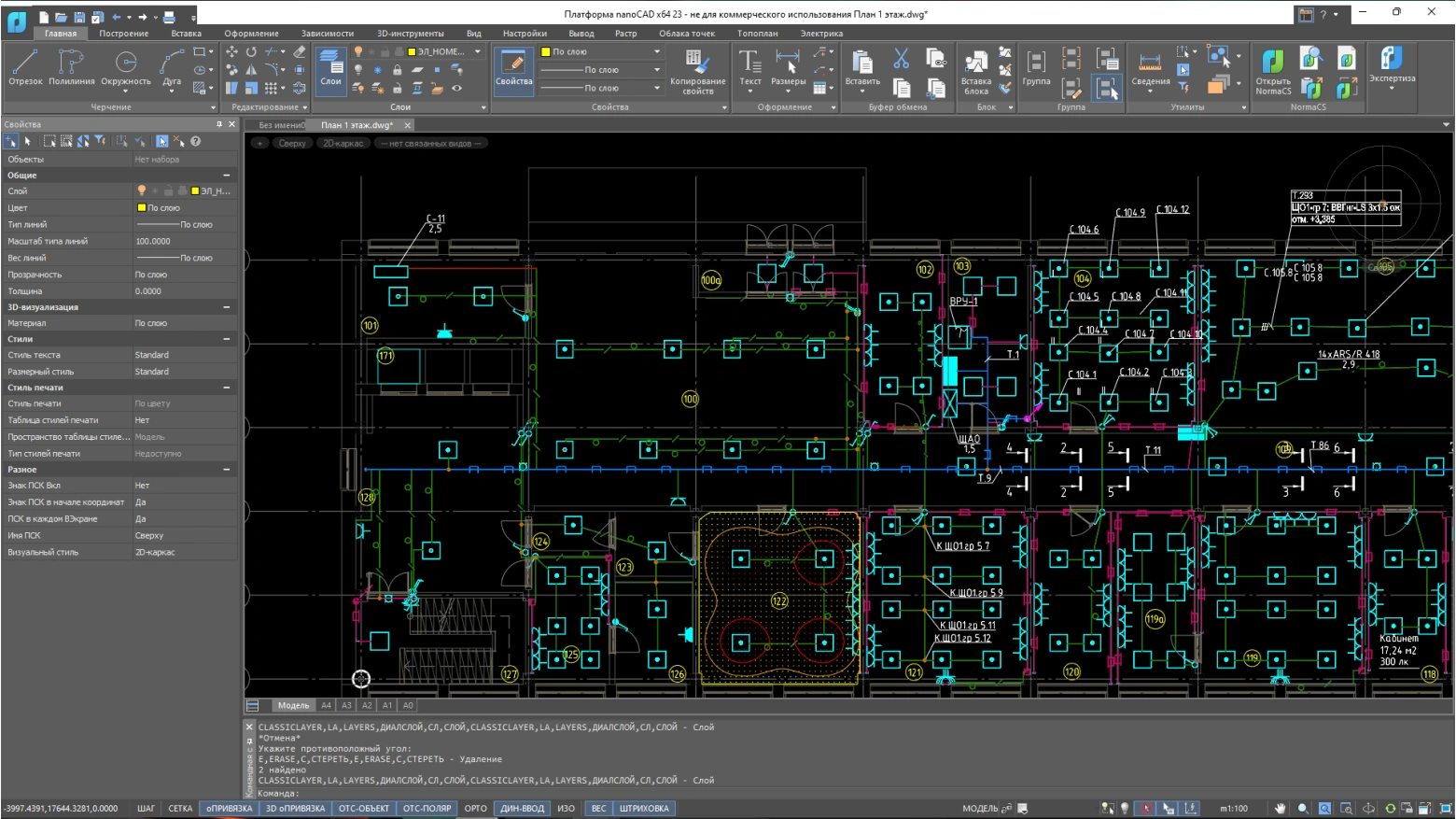

Документирование

Документирование

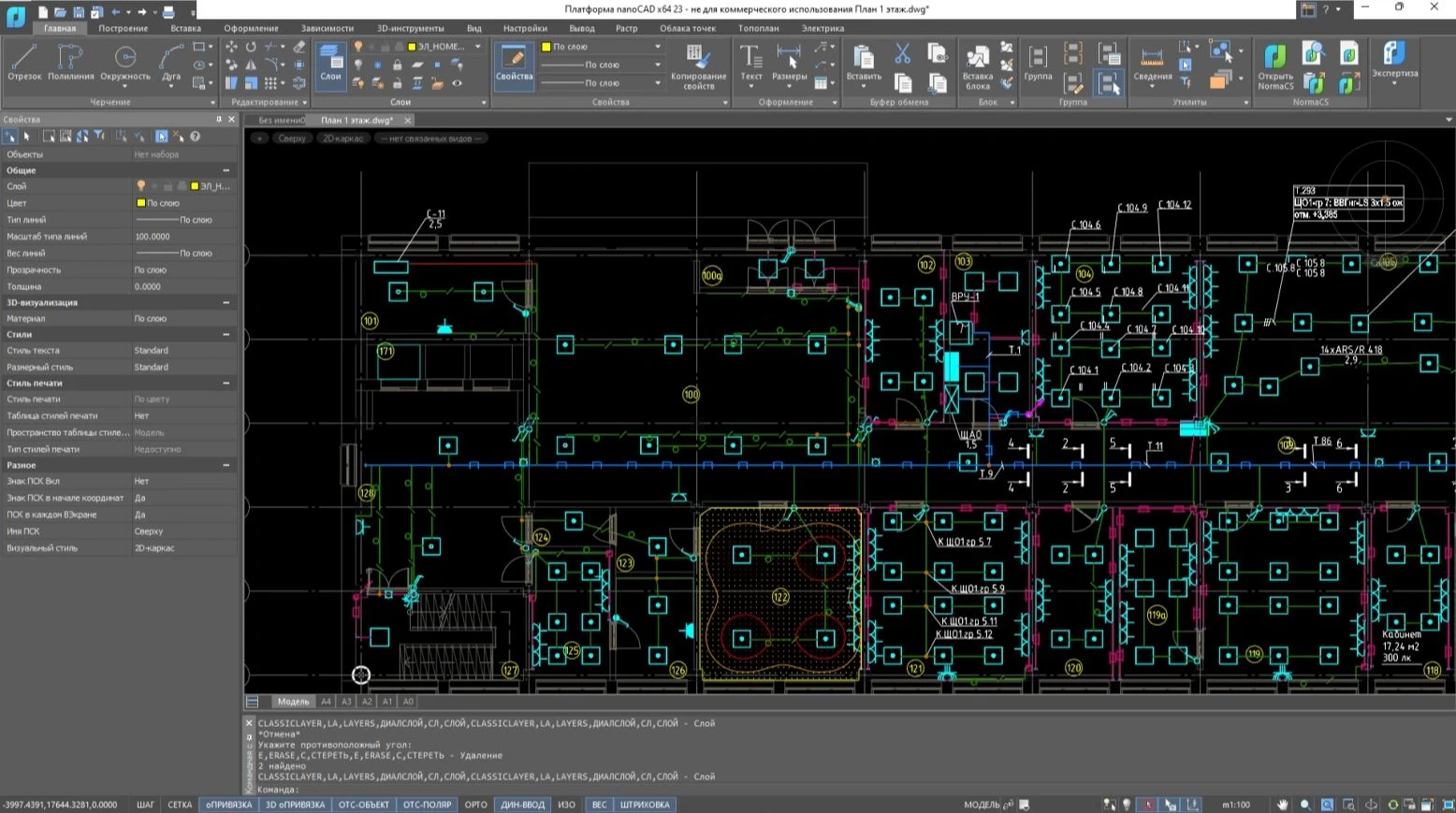

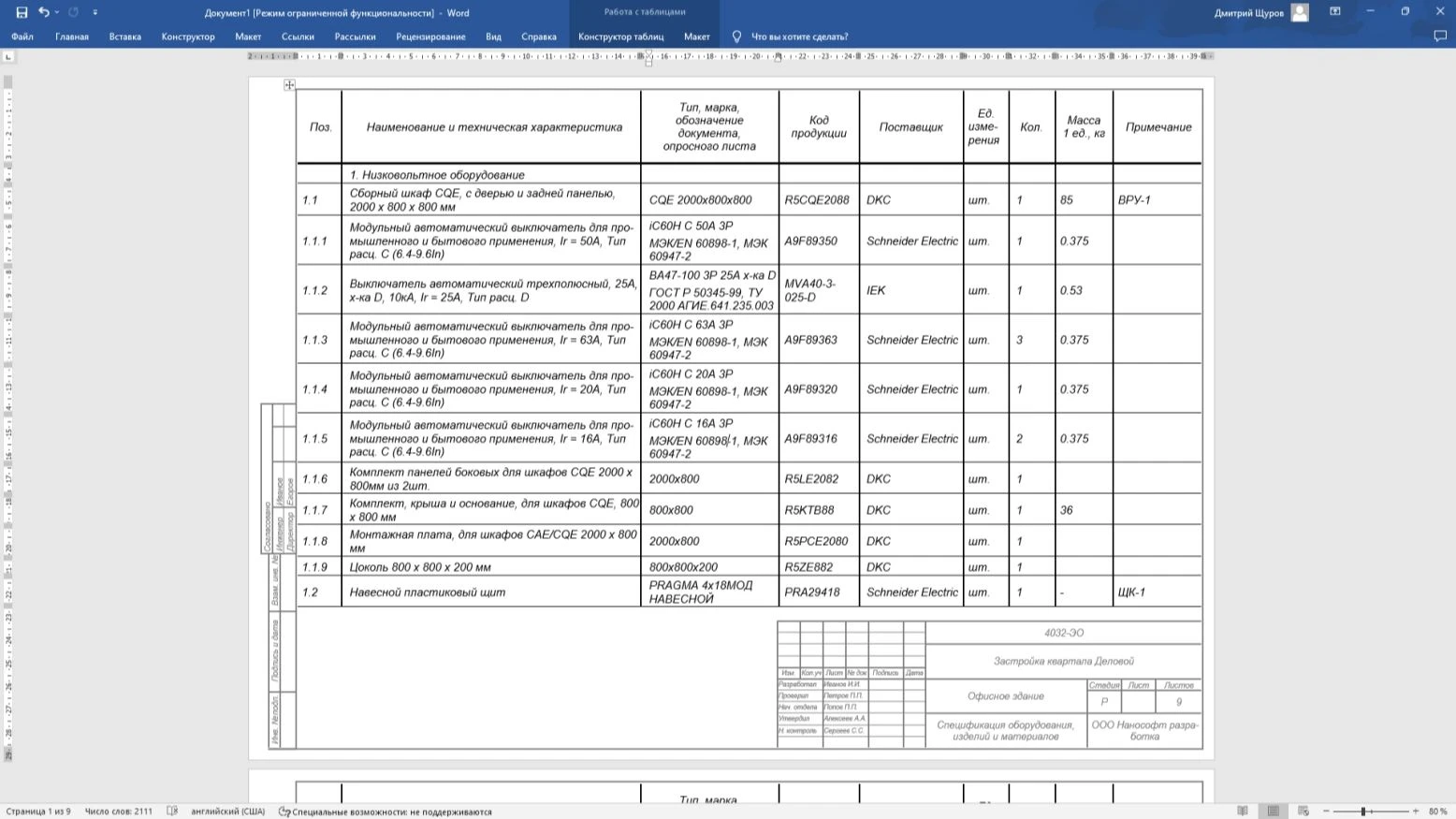

Формирование широкого спектра проектных документов (планы расположения оборудования и прокладки кабельных трасс; однолинейные схемы щитов; кабельный журнал; спецификация оборудования, изделий и материалов; различные расчетные ведомости).

Конфигурации

Преимущества

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

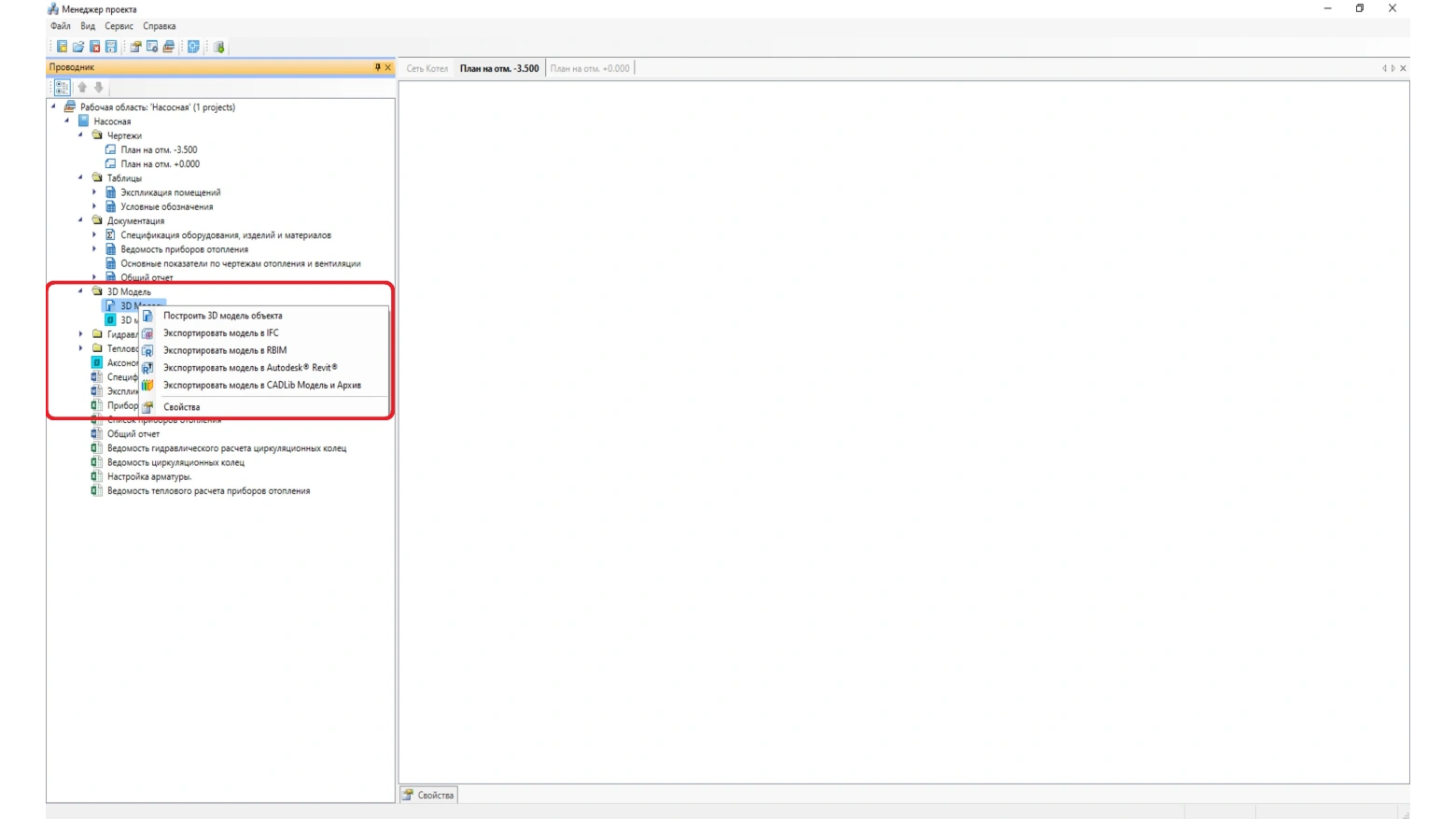

Выгрузка модели в IFC
Выгрузка модели в IFC

Поддержка экспорта в обменные файлы стандарта IFC позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой BIM-платформе.

Инженерные расчеты по российским стандартам
Инженерные расчеты по российским стандартам

Расчеты электрических нагрузок (по методам СП 256.1325800.2016, ТЭП, РТМ 36.18.32.4-92), потерь напряжения, токов утечки, токов короткого замыкания (по методам ГОСТ 28249-93 и «Петля фаза-ноль»). Автоматическая проверка на соответствие расчетным режимам.

Информационное моделирование вместо черчения
Информационное моделирование вместо черчения

Информационная модель проектируемой электрической системы обеспечивает взаимодействие оборудования, считывая связанную информацию и оперируя актуальными данными. При этом пользователь остается в привычной САПР-среде.

Новые возможности

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM Электро 25 устанавливается на Платформу nanoCAD версии 25.0.

База данных

Расширен список цоколей в таблице «Лампы» базы данных светильников.

Шаблон экспликации

В шаблоне экспликации добавлен новый параметр Категория и группа взрывоопасной смеси – , решающий ситуацию, при которой для невзрывоопасного помещения выводились категория и группа взрывоопасной смеси.

Экспорт документов

Реализована возможность вывода документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.

Модуль «Схемы»

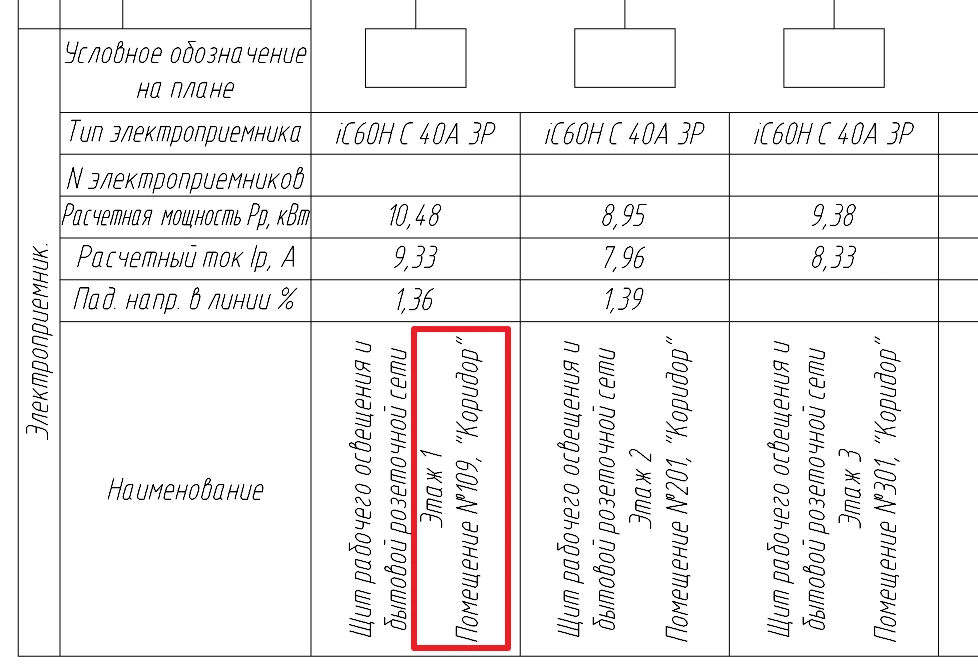

В модуль формирования однолинейной схемы щита внедрены новые параметры ЭП и ОПН.

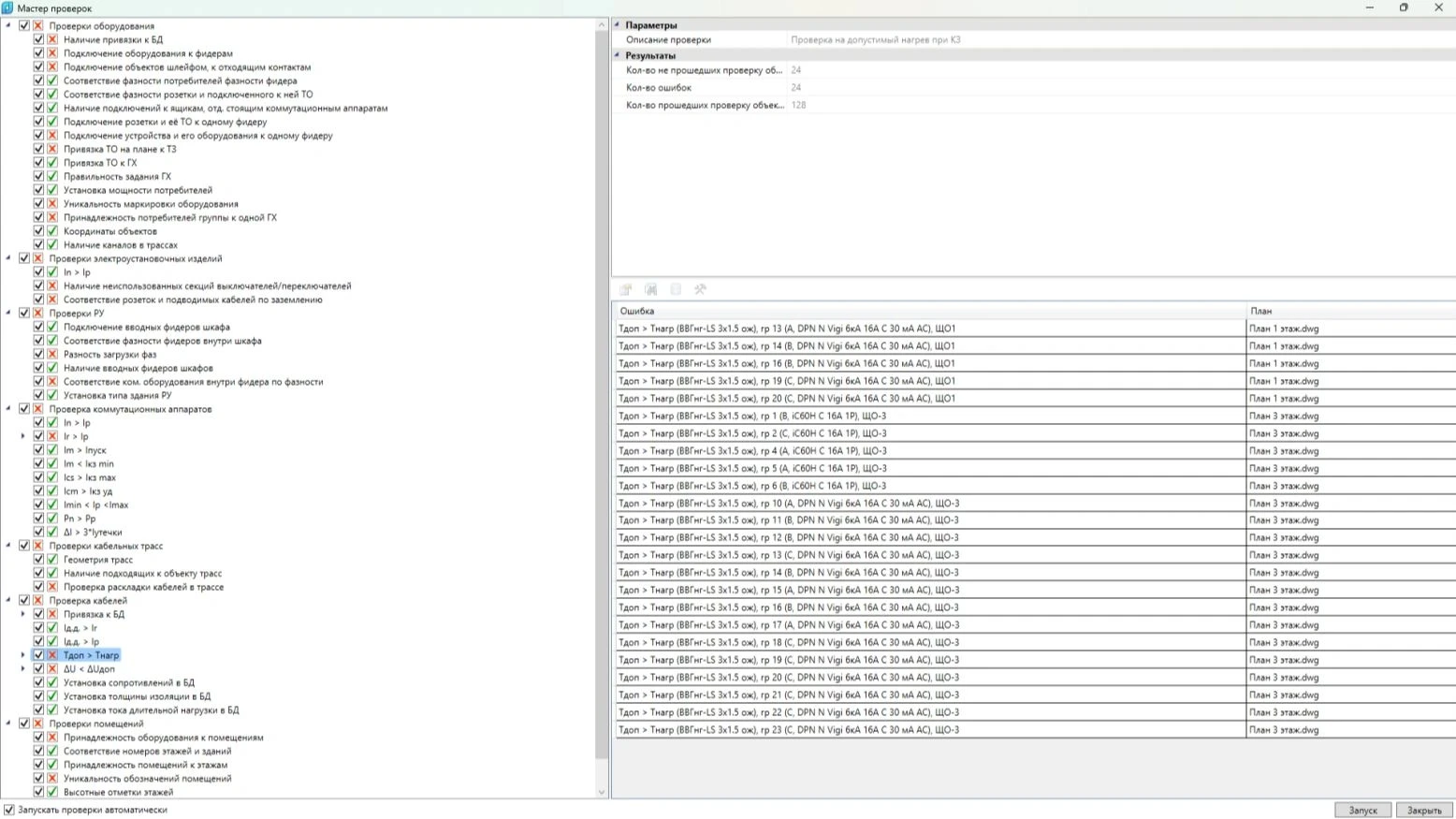

Окно Мастер проверок

В окне Мастер проверок добавлен новый раздел Проверки элементов оформления:

  • наличие шаблона для выноски;
  • наличие связи выноски с объектом.

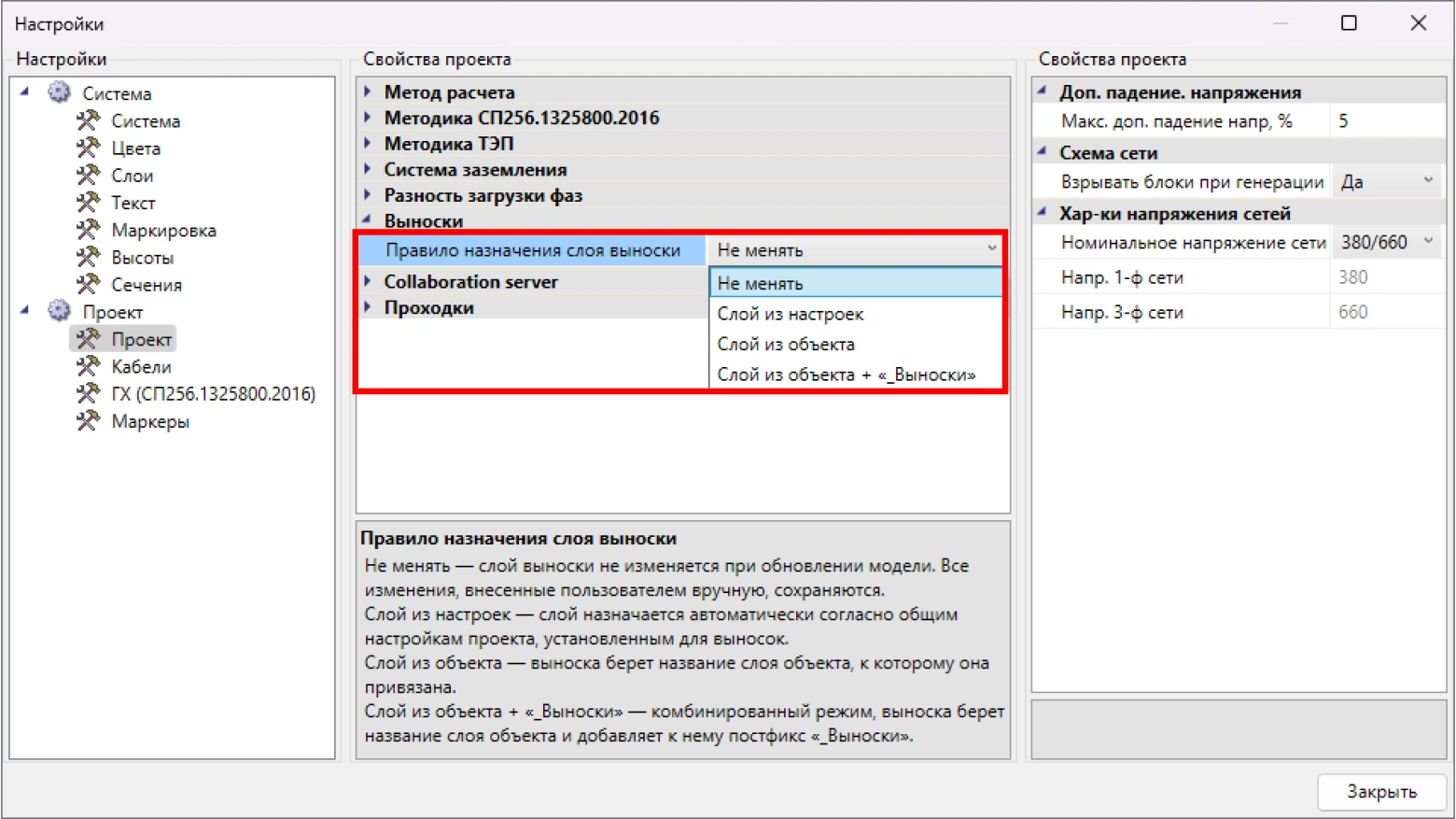

Редактирование объектов и трасс

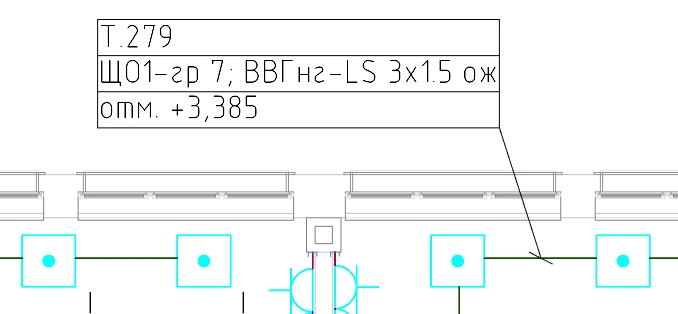

  • В программе появились новые выноски для трасс с обозначением уклона;
  • Реализована возможность группового выбора объектов и трасс в командах Проложить канал в существующих трассах и Удалить канал из трасс.

Группа команд Высоты

Появилась группа команд Высоты, доступная на ленте Электрика:

  • Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
  • Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
  • Изменить высоту объектов – CW_CHANGE_OBJECTS_HEIGHT. Позволяет для всех попавших в выбор объектов задать положительное или отрицательное смещение по высоте относительно текущих значений высот.

При изменении высоты участка трассы программа предложит выбор, как организовать соединение с соседними участками: перепадами высот или наклонными трассами.

Окно Настройки трассы

В окне Настройки трассы внедрены новые инструменты:

  • Режим задания уклона – позволяет выбрать способ задания уклона кабельной трассы;
  • Забирать высоту объекта/трассы – позволяет продолжить построение трассы от высоты выбранной точки подключения объекта или существующей трассы;
  • Прокладывать в опусках – позволяет автоматически организовывать опуски к объектам в той же КНС, что и горизонтальные трассы.

Элемент Трассы

  • Реализована возможность создания наклонных трасс под произвольным углом;
  • В режиме 3D-вида на трассах выдаются точки подключения и вершин на действительной высоте. Построение трасс, установка оборудования и соединительных элементов, а также редактирование соединений теперь возможны без переключения на 2D-вид.

Системные требования

Графическая платформа

  • Платформа nanoCAD

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше

Видеоадаптер

  • Минимальные требования: Видеоадаптер с объемом видеопамяти 1 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией
  • Рекомендуемые требования: Дискретная видеокарта с объемом видеопамяти 2 Гб и с OpenGL/DirectX-совместимой аппаратной 3D-акселерацией

Место на диске

  • Минимальные требования: 10 Гб
  • Рекомендуемые требования: 150 Гб и более

Разрешение экрана

  • Минимальные требования: 1280х1024 px
  • Рекомендуемые требования: 1920х1080 px

Дополнительное оборудование

  • USB-порт (при установке программы с соответствующего носителя)
  • Мышь или другие устройства указания

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft Windows 8 (64-бит)

Для инсталляции программы требуется статус Администратора

Дополнительное ПО

  • Microsoft Office, либо OpenOffice.org, либо LibreOffice 24.8
  • Обозреватель Интернет
