StdManagerCS

StdManagerCS

Система централизованного управления настройками рабочей среды AutoCAD в соответствии со стандартами предприятий по работе в среде AutoCAD для различных специальностей.

Все описание
Задачи
Все задачи

Все товары CSoft Development
Все товары направления

Автоматизированное проектирование

Оформление чертежей

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.

О продукте

StdManagerCS представляет собой модульную клиент-серверную систему, состоит из двух основных модулей:

  • StdManagerCS Клиент;
  • StdManagerCS Администратор (включая серверную часть)
  • дополнительного модуля обновления.

При помощи модуля StdManagerCS Администратор осуществляется управление настройками среды AutoCAD по каждой специальности.

Модуль StdManagerCS Клиент устанавливается на рабочие места и предоставляет пользователю различные инструменты в зависимости от загруженной специальности и настройки системы.

Возможности

Заглушка

StdManager Клиент

Устанавливается непосредственно на рабочие места пользователей AutoCAD.
Интерфейс

Интерфейс

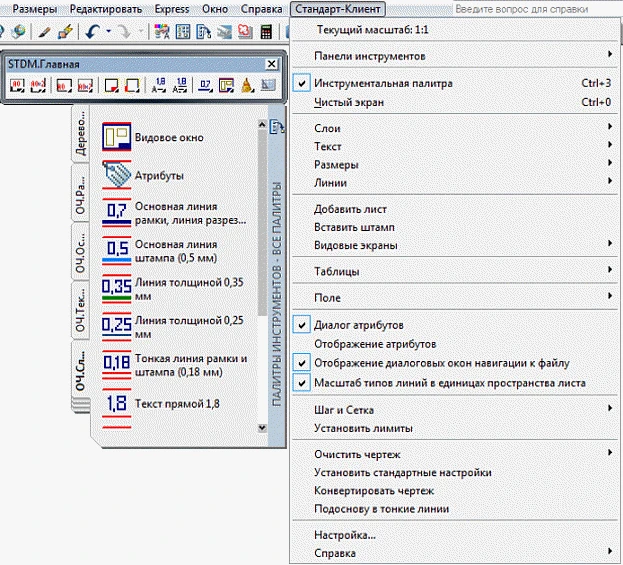

Модуль добавляет к стандартным инструментам AutoCAD выпадающие меню Стандарт-клиент и меню текущей дисциплины, а также панели инструментов и инструментальные палитры. Модуль является приложением Windows. Все функции доступны пользователю через выпадающее меню, а также через панель инструментов. В главном окне располагается древовидный перечень дисциплин. Раскрывая дисциплину, можно получить доступ…
Загрузка обновлений

Загрузка обновлений

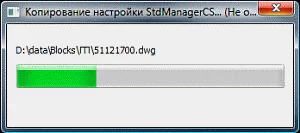

При запуске приложения происходит проверка наличия обновлений на сервере и установка новых обновлений.
Загрузка дисциплины
Загрузка дисциплины

Загрузка дисциплины

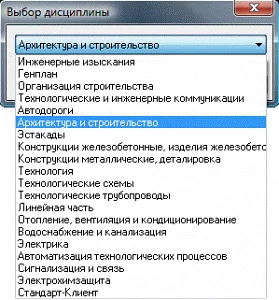

После загрузки обновлений открывается окно выбора дисциплин. В зависимости от выбора пользователя будут загружены соответствующие инструменты. Вместе с выбранной будет загружена также и дисциплина Стандарт-клиент. Если пользователь всегда работает только с одной дисциплиной, он может отключить окно выбора дисциплин.
Заглушка

Контроль соблюдения стандарта

Контроль соответствия чертежа стандарту осуществляется в реальном времени. Проверка основана на стандартном механизме с использованием файлов DWS. Загрузка DWS-файлов в чертежи происходит автоматически, без участия пользователя.
Заглушка

Рисование

При отрисовке примитивов через меню StdManagerCS происходит автоматическая подгрузка необходимых слоев, типов линий, текстовых и размерных стилей. Таким образом пользователю не приходится настраивать чертежи вручную, они не перегружены неиспользуемыми слоями и стилями, можно применять стандартные шаблоны AutoCAD. Пользователь может также загружать необходимые слои или стили с помощью соответствующ…
Заглушка

Конвертер чертежей

При работе на основе чертежей, выполненных по другим стандартам, можно воспользоваться конвертером чертежей. Для этого администратору необходимо сформировать профиль конвертации, а пользователю после открытия чертежа выполнить соответствующую команду.
Заглушка

StdManagerCS Администратор

Модуль, с помощью которого производится управление всеми основными настройками среды AutoCAD рабочих мест пользователей, — для каждой специальности в отдельности.
Дисциплины

Дисциплины

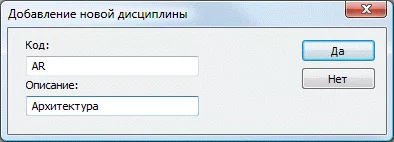

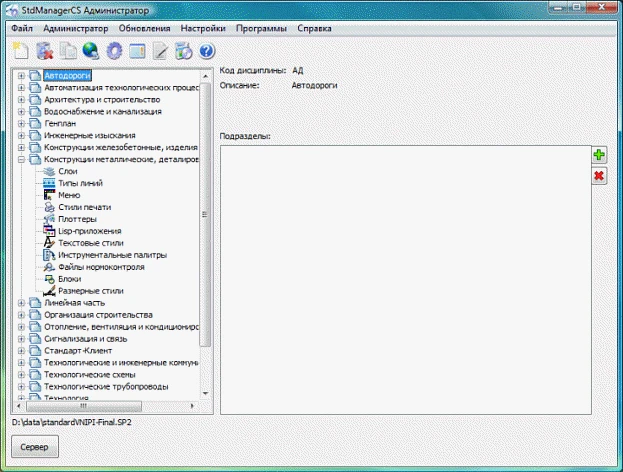

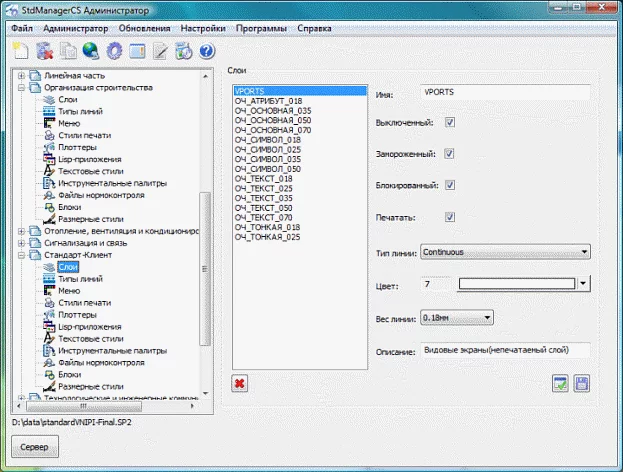

В каждой дисциплине автоматически создаются разделы по типам настраиваемых объектов: Блоки; Слои; Типы линий; Текстовые стили; Размерные стили; Стили печати; Меню; Инструментальные палитры; Стили печати; Настройка плоттеров. Каждый тип объектов настраивается с помощью специального интерфейса. Наряду с дисциплинами, создаваемыми администратором, существует предустановленная ди…
Настройка дисциплины

Настройка дисциплины

Настройка дисциплины сводится к описанию объектов, перечисленных выше. Для каждого типа объекта предусмотрен собственный интерфейс. При внесении изменений происходит автоматическое формирование временных пакетов обновления. Интерфейс для работы с блоками позволяет добавлять блоки к дисциплине, удалять их, открывать на редактирование средствами одной из установленных версий AutoCAD. При измен…
Разветвленное администрирование
Разветвленное администрирование

Разветвленное администрирование

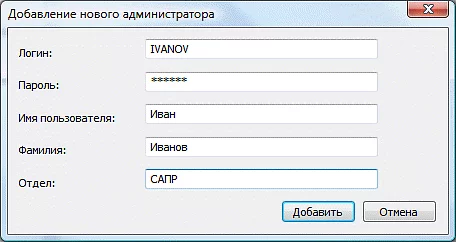

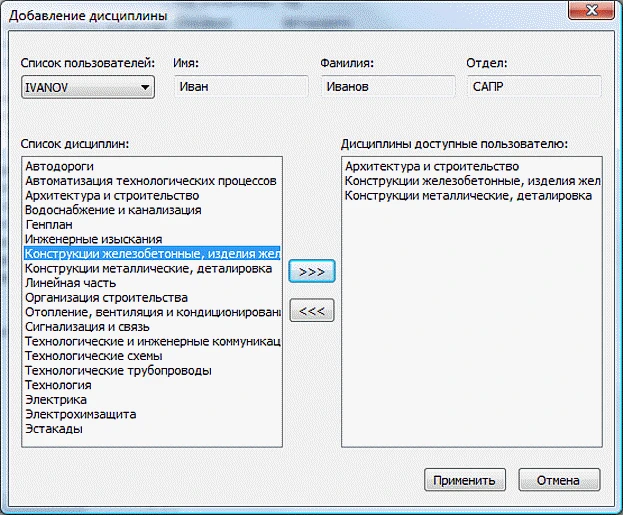

В системе могут быть определены несколько администраторов. Каждому администратору могут быть назначены одна или несколько дисциплин.
Обновления
Обновления

Обновления

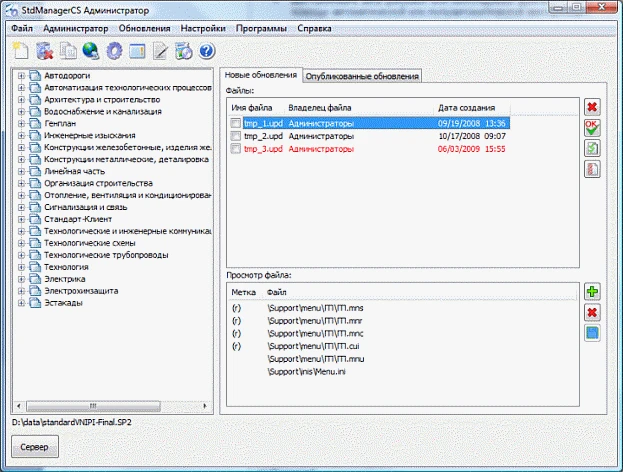

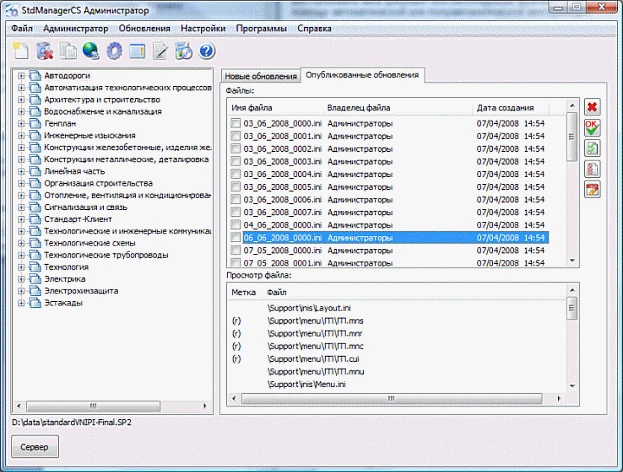

При выполнении администратором каких-либо действий по настройке программа автоматически формирует временные пакеты обновления. Эти пакеты недоступны пользователям для скачивания до тех пор, пока администратор не опубликует их. Перед публикацией временных пакетов администратор может просмотреть их и отредактировать. После публикации выбранные временные пакеты переходят в один пакет обновления, до…
Настройка конвертера чертежей

Настройка конвертера чертежей

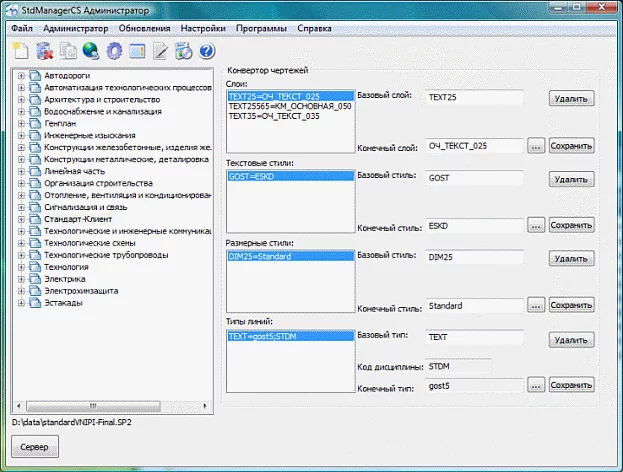

Конвертер чертежей позволяет привести чертежи, выполненные по другим стандартам, в соответствие с требованиями стандарта предприятия. Администратор может задать соответствие стилей и слоев «чужих» чертежей стилям и слоям, описанным в настройке.
AutoCAD

AutoCAD

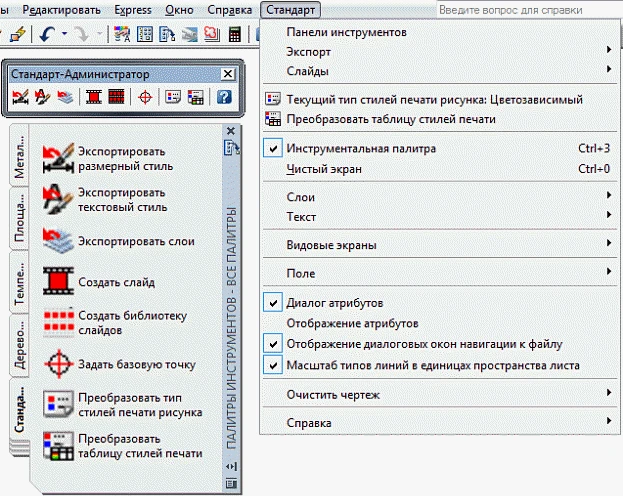

Часть функционала административного модуля заложена в надстройку для AutoCAD. Эта надстройка запускается при открытии блоков на редактирование из окна StdManagerCS Администратор или из выпадающего меню. С помощью функционала надстройки можно экспортировать в любую дисциплину слои, текстовые и размерные стили. Надстройка также содержит ряд сервисных функций для работы с текстовыми объектами, слоя…
Контроль соблюдения стандарта

Контроль соблюдения стандарта

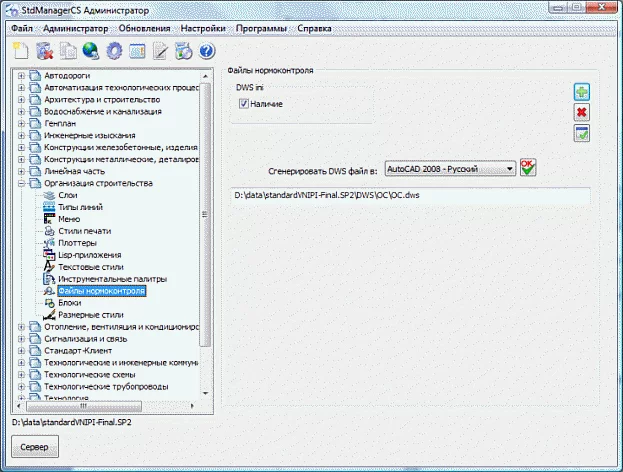

Контроль за соблюдением стандарта осуществляется с помощью стандартного механизма AutoCAD. StdManagerCS предоставляет администратору возможность автоматически сгенерировать DWS-файл на основе созданных настроек для каждой дисциплины в отдельности. Сгенерированные DWS-файлы попадают в пакет обновления и загружаются на рабочие места пользователей при следующем запуске клиентского приложения.

Конфигурации

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
