"Ресурс" - НТП Трубопровод

"Ресурс" - НТП Трубопровод

Программа предназначена для расчета остаточного ресурса элементов трубопровода под действием коррозионно-эрозионного воздействия и по своим возможностям не имеет отечественных аналогов.

Все описание
Задачи
Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки ;
Расчет остаточного ресурса трубопровода по статистике отказов его элементов ;
Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением ;
Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры .
Все задачи

Все товары НТП Трубопровод
Все товары направления

Магистральные трубопроводы

от 49 500 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.

О продукте

Программа предназначена для расчета остаточного ресурса элементов трубопровода под действием коррозионно-эрозионного воздействия и по своим возможностям не имеет отечественных аналогов.

Использование программы позволяет повысить безопасность эксплуатации трубопроводов при сокращении трудозатрат на этапе анализа результатов диагностики (измерений толщины).

Использование программы уменьшает время расчета, и дает возможность обработки большого обьема данных, без расчета «вручную» по сложной методике.

Программа рекомендуется для использования при диагностике трубопроводов в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтедобывающей, теплоэнергетической и других отраслях промышленности.

Благодаря продуманной организации диалогового ввода и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени.

Задачи

Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки.
Расчет остаточного ресурса трубопровода по статистике отказов его элементов.
Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением.
Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры.

Возможности

Интерфейс

Интерфейс

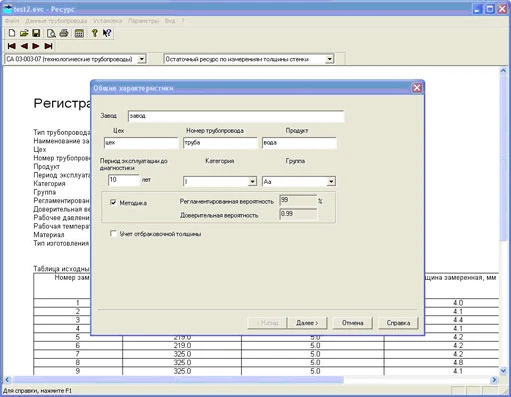

Программа «Ресурс» имеет современный наглядный и интуитивно понятный пользовательский интерфейс.
Заглушка

Расчет гамма-процентного остаточного ресурса в условиях коррозионно-эрозионного износа стенки

Износ рассматривается как линейный во времени процесс с нормальным распределением скорости износа по элементам трубопровода. Возможен учет деградирующих свойств материала.
Заглушка

Расчет остаточного ресурса трубопровода по статистике отказов его элементов

Предполагается, что трубы и трубные детали являются набором однородных элементов со случайным разбросом механических свойств и внешних воздействий. Данный тип расчета позволяет учесть язвенную коррозию элементов трубопровода.
Заглушка

Расчет наработки на отказ трубопровода после гидравлических испытаний повышенным давлением

В расчете возможно варьирование коэффициентом перегрузки при гидравлических испытаниях.
Заглушка

Нормы

Расчет проводится в соответствии с: "Методикой вероятностной оценки остаточного ресурса технологических стальных трубопроводов", согласованной Госгортехнадзором России 11.01.1996; ОСТ 153-39.4-010-2002 Методика определения остаточного ресурса нефтегазопромысловых трубопроводов и трубопроводов головных сооружений; "Методикой комплексного диагностирования технического состояния и вероятностн…
Заглушка

Базы данных

Программа поставляется с базой данных механических характеристик материалов трубы в зависимости от температуры.
Интерфейс
Интерфейс
Интерфейс

Интерфейс

Благодаря продуманной организации диалогового ввода и доступной в любой момент контекстной подсказке освоение программы не требует специального обучения и не занимает много времени. Алгоритм программы детально описан в Руководстве пользователя, которое также содержит и общие методические разъяснения смысла и взаимосвязи основных понятий при расчете и выборе предохранительных клапанов.
Заглушка

Номенклатура рассчитываемых свойств жидкой и газообразной фаз включает

Плотность; Коэффициент сжимаемости; Кинематическая вязкость; Динамическая вязкость; Энтропия; Давление насыщенных паров; Теплопроводность; Поверхностное натяжение; Энтальпия; Изобарная теплоемкость; Изохорная теплоемкость газов; Скорость звука для газов; Показатель адиабаты для газов; Выполняется пересчет разгонки по Энглеру в разгонку по ИТК; Для мазутов (жидкости) …
Заглушка

На линии насыщения рассчитываются следующие свойства

Давление насыщенных паров; Температура насыщенных паров; Энтальпия; Энтропия; Изобарная теплоемкость; Изохорная теплоемкость для газов; Динамическая вязкость; Плотность; Теплота парообразования; Кинематическая вязкость; Показатель адиабаты для газов; Скорость звука для газов; Поверхностное натяжение; Коэффициент сжимаемости. …
Заглушка

Программа позволяет находить следующие величины, относящиеся к задачам фазового равновесия

Однократное испарение; Давление точки кипения; Давление точки росы; Температура после досселирования (IT-диаграмма); Изоэнтропное расширение (TS-диаграмма); Температуру точки кипения;  Температуру точки росы; Расход при изоэнтропном расширении с учетом критического истечения; Температура заданного мольного % отгона пара. …
Заглушка

Сервисные функции

Дополнительно к расчету свойств и фазовых равновесий программа имеет следующие сервисные функции:

  • Пересчитываются физические величины и единицы состава;
  • Выдается справка по опорным константам индивидуальных веществ из информационной базы (молекулярному весу, критическим температуре и давлению и др.).

Конфигурации

Новые возможности

Версия 2.01 программы Ресурс

  • Реализован расчет остаточного ресурса для технологических трубопроводов в соответствии со стандартом ассоциации «Ростехэкспертиза» СА 03-003-07 вместо РТМ 38.001-94;
  • Добавлен новый документ по расчету остаточного ресурса – ОСТ 153-39.4-010-2002;
  • Введено обозначение для точек измерений в одном сечении (по образу циферблата часов);
  • Учтены требования новых правил безопасности для технологических трубопроводов СА 03-005-07;
  • Учет деградации свойств по значениям твердости HB и HB0,2 по ГОСТ 22761-77 и ГОСТ 22762-77;
  • Генерация отчета для исходных данных и результатов расчета по настраиваемому шаблону;
  • Исправлены неточности, найденные в процессе эксплуатации предыдущей версии.

Версия 2.02 программы Ресурс

Изменения расчёта остаточного ресурса технологических трубопроводов в соотвествии СА 003.003-07 изм.3.

Версия 2.03 программы Ресурс

Переход на новый электронный ключ Sentinel SuperPro.

Версия 2.04 программы Ресурс

Добавлена поддержка Windows 8 и выше.

Системные требования

Оперативная память

  • Минимальные требования: 1 Гб
  • Рекомендуемые требования: 2 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Операционная система

  • Windows 7 (32-bit, 64-bit);
  • Windows 8 (32-bit, 64-bit);
  • Windows 10 (32-bit, 64-bit).

О разработчике

НТП Трубопровод Компания ООО «НТП Трубопровод» была учреждена в марте 1992 г. на базе организованной в 1972 г. лаборатории трубопроводныхсистем института «ВНИПИнефть». В 70–80-х годах прошлого века лаборатория стала одним из ведущих в СССР коллективов-экспертов в области расчета, автоматизации проектирования и оптимизации технологических трубопроводов, центром взаимодействия и обмена опытом ведущих специалистов страны. На сегодняшний день НТП Трубопровод является одним из ведущих разработчиков и поставщиков, специализирующихся в области информационных технологий для проектирования исследований в нефтеперерабатывающей, нефтехимической и химической промышленности и представляет следующие решения: “Гидросистема” – НТП Трубопровод, “Изоляция” – НТП Трубопровод, “Пассат” – НТП Трубопровод и др. Среди пользователей программ — крупнейшие и авторитетные проектные, научно-исследовательские и экспертные организации.
