Конфигурация «ReClouds»

Конфигурация «ReClouds»

Компонент nanoCAD Облака точек для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга

Все описание
Задачи
Предварительный анализ и обработка результатов 3D-сканирования ;
Классификация и сегментация облаков точек ;
Создание ЦММ/ЦМР ;
Послойная векторизация и построение поэтажных планов .
Все задачи

Все товары Нанософт
Все товары направления

3D-моделирование

Машиностроение

Технологические решения

от 201 400 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Конфигурация «ReClouds» - Компонент nanoCAD Облака точек для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга.

Задачи

Предварительный анализ и обработка результатов 3D-сканирования Предварительный анализ и обработка результатов 3D-сканирования.
Классификация и сегментация облаков точек Классификация и сегментация облаков точек.
Создание ЦММ/ЦМР Создание ЦММ/ЦМР.
Послойная векторизация и построение поэтажных планов Послойная векторизация и построение поэтажных планов.
Поиск элементарных геометрических форм и сложных технологических систем Поиск элементарных геометрических форм и сложных технологических систем.
Вычисление площадей и объемов Вычисление площадей и объемов.
Поиск геометрических коллизий Поиск геометрических коллизий.
Трехмерное моделирование, в том числе имитационное Трехмерное моделирование, в том числе имитационное.
Мониторинг технического состояния объектов и экологической обстановки Мониторинг технического состояния объектов и экологической обстановки.

Возможности

Сшивка облаков по опорным точкам

Сшивка облаков по опорным точкам

Взаимное ориентирование нескольких облаков точек. Регистрация позволяет найти параметры трансформации для произвольного количества групп опорных точек. Используются два способа: попарный и итеративный.

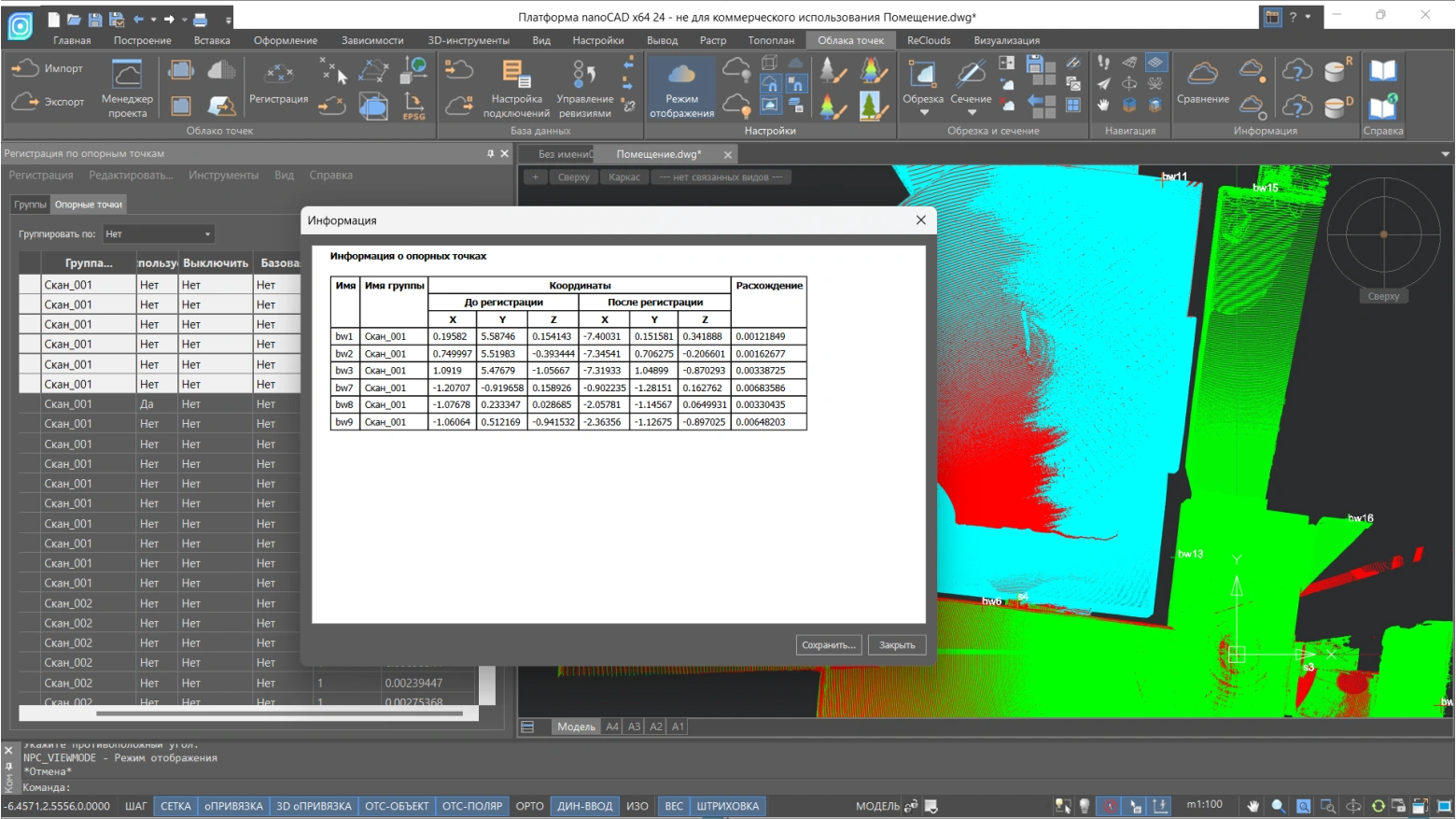

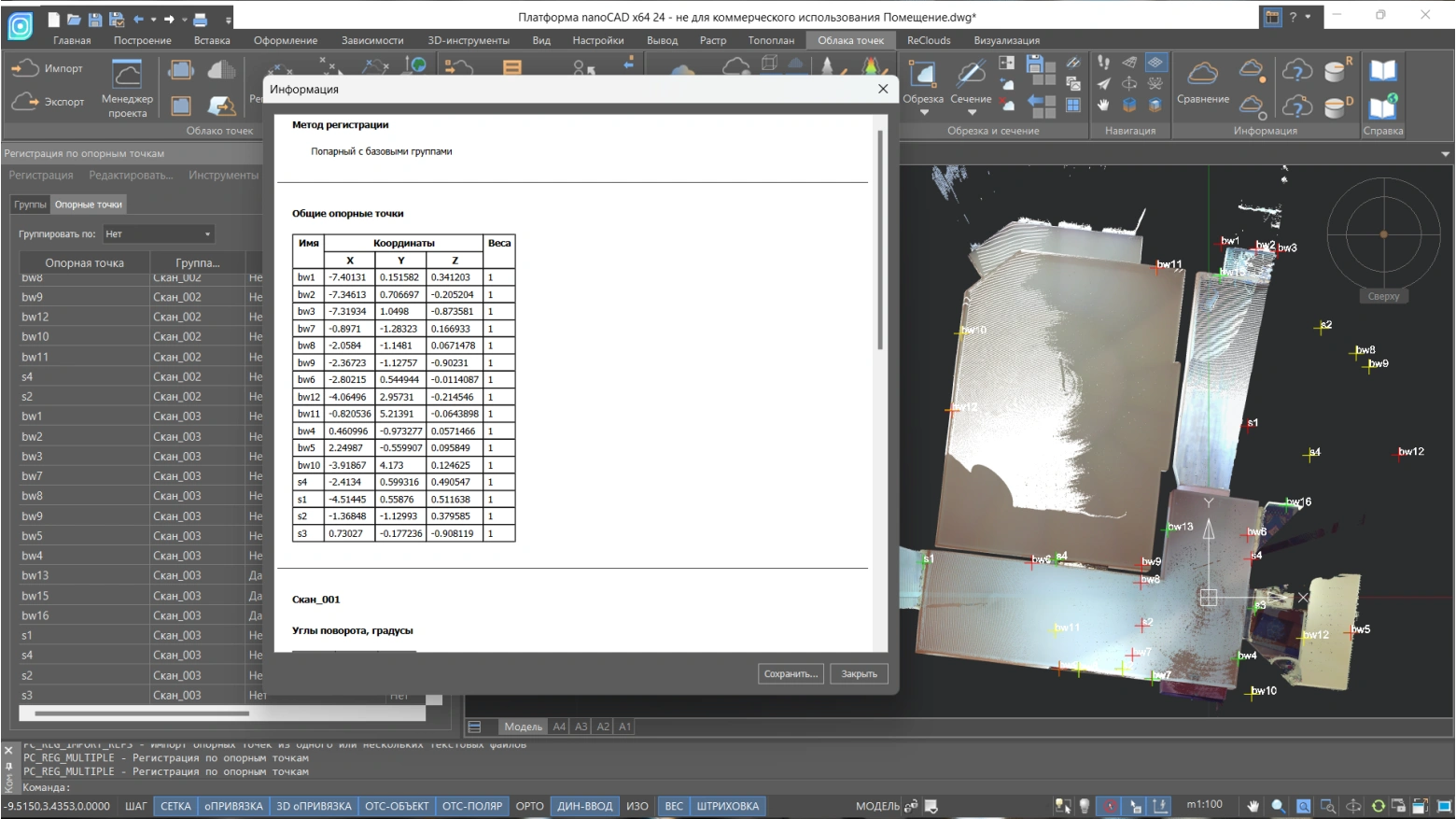

Проверка качества сшивки и контроль невязок

Проверка качества сшивки и контроль невязок

Контроль невязок по каждой точке позволяет оценить качество регистрации. Опорные точки с большой невязкой можно исключить или изменить вес таких точек, после чего выполнить повторную регистрацию.

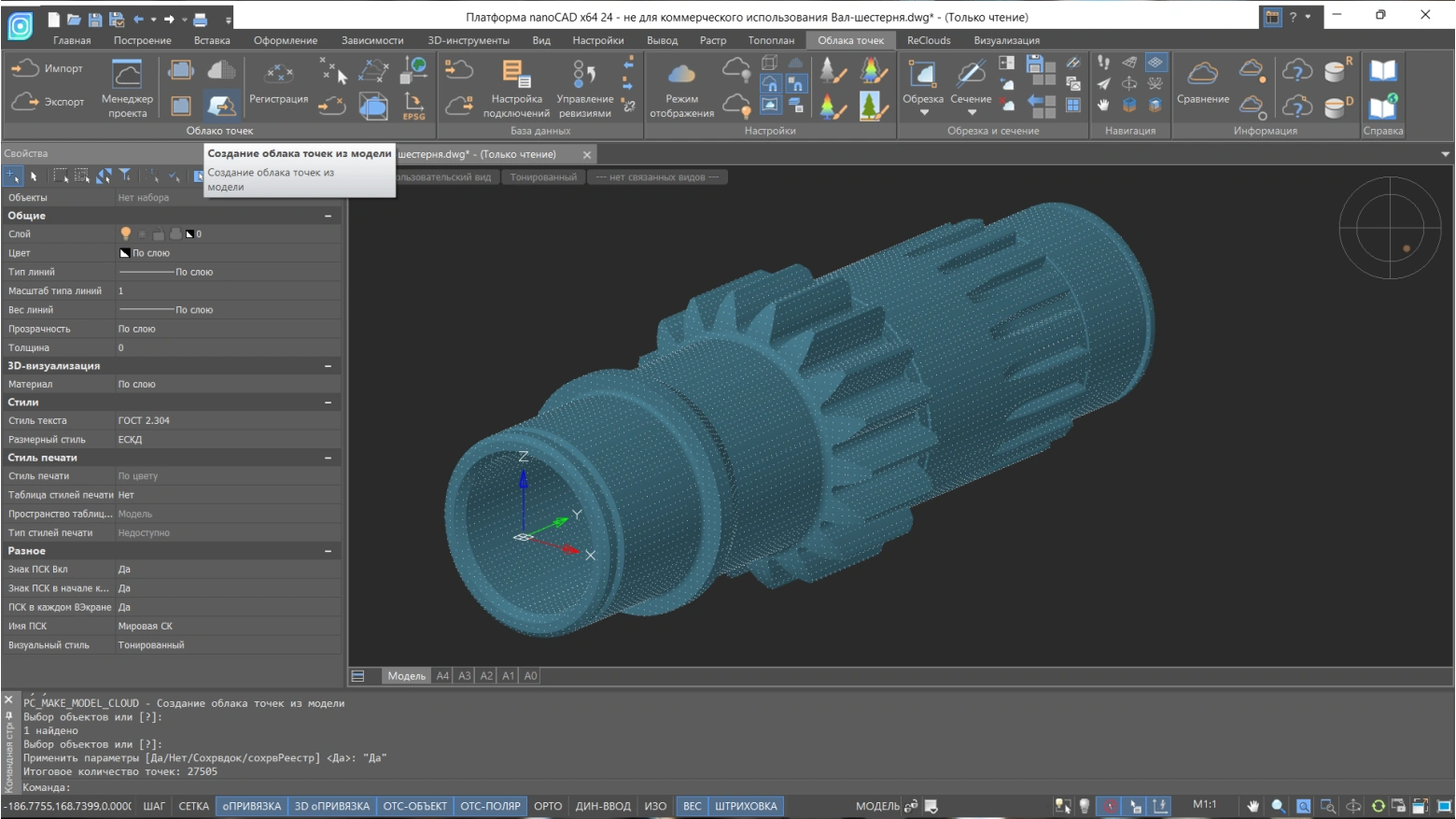

Создание облака точек из модели

Создание облака точек из модели

Инструмент преобразует указанную модель в облако точек с заданной плотностью.

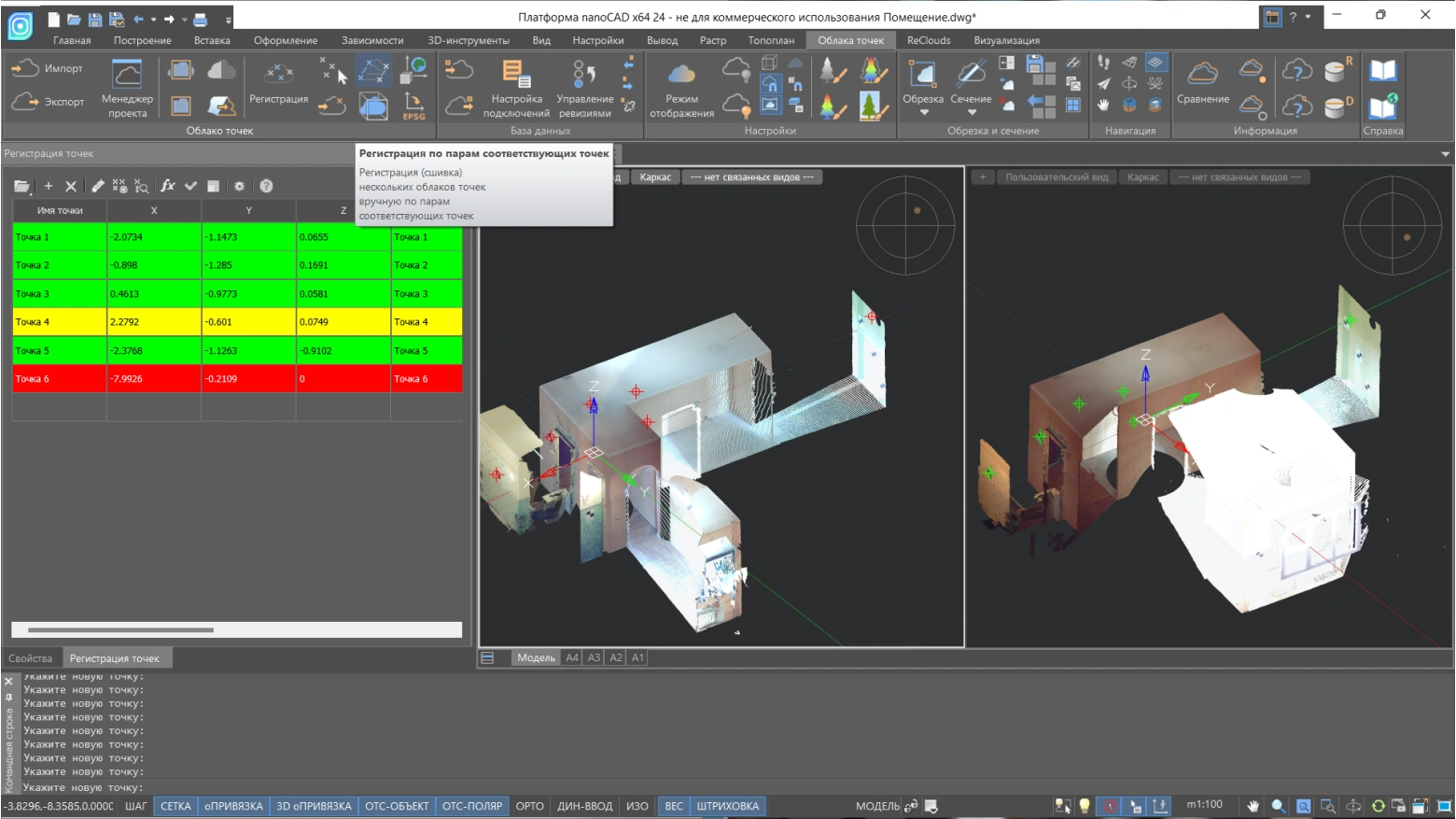

Сшивка сканов по парам соответствующих точек

Сшивка сканов по парам соответствующих точек

Команда позволяет провести регистрацию облаков вручную, указав пары соответствующих точек на экране.

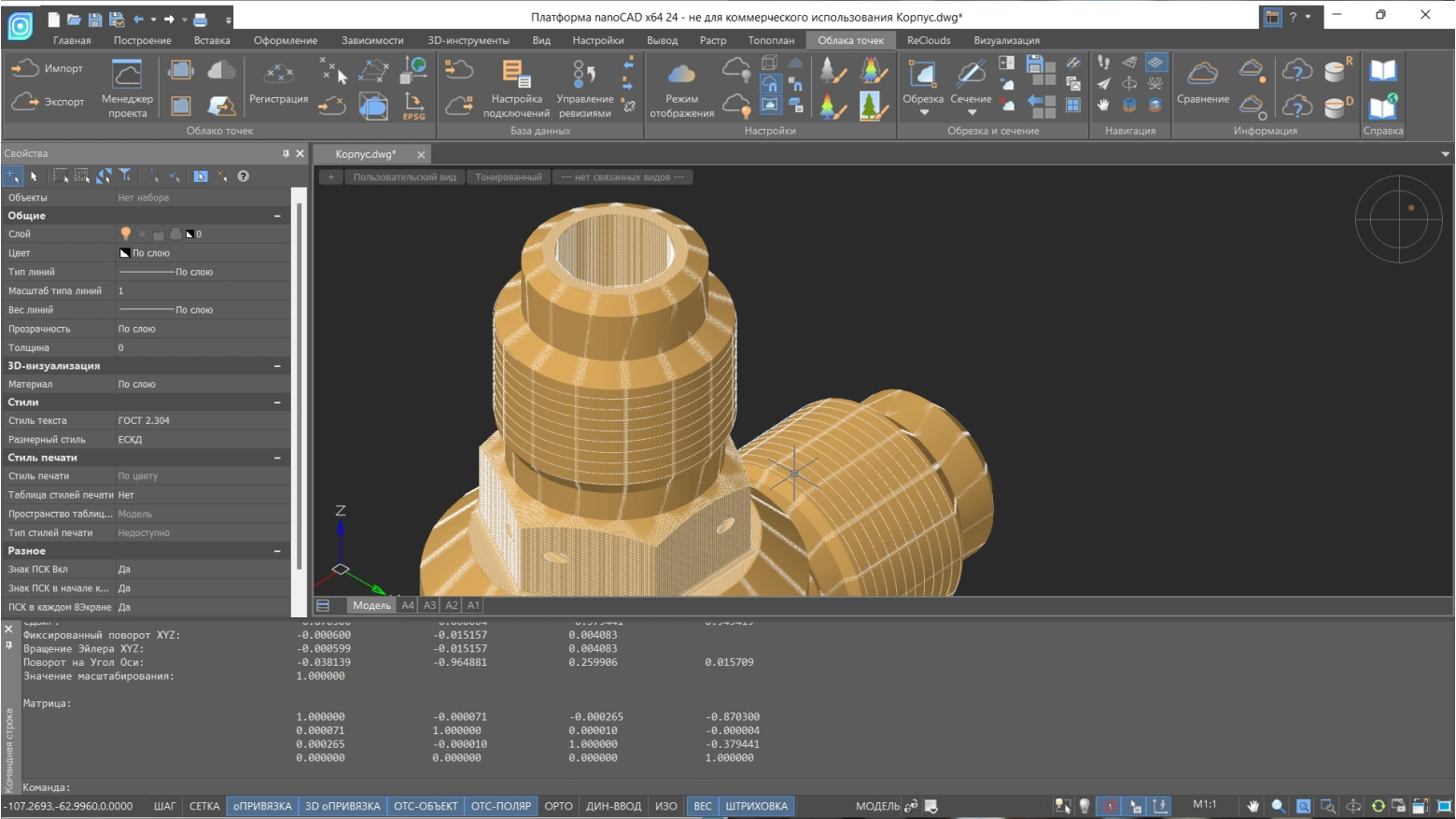

Совмещение облака с моделью

Совмещение облака с моделью

Команда выполняет детальное совмещение облака точек с эталонной моделью при наличии относительно небольшого смещения.

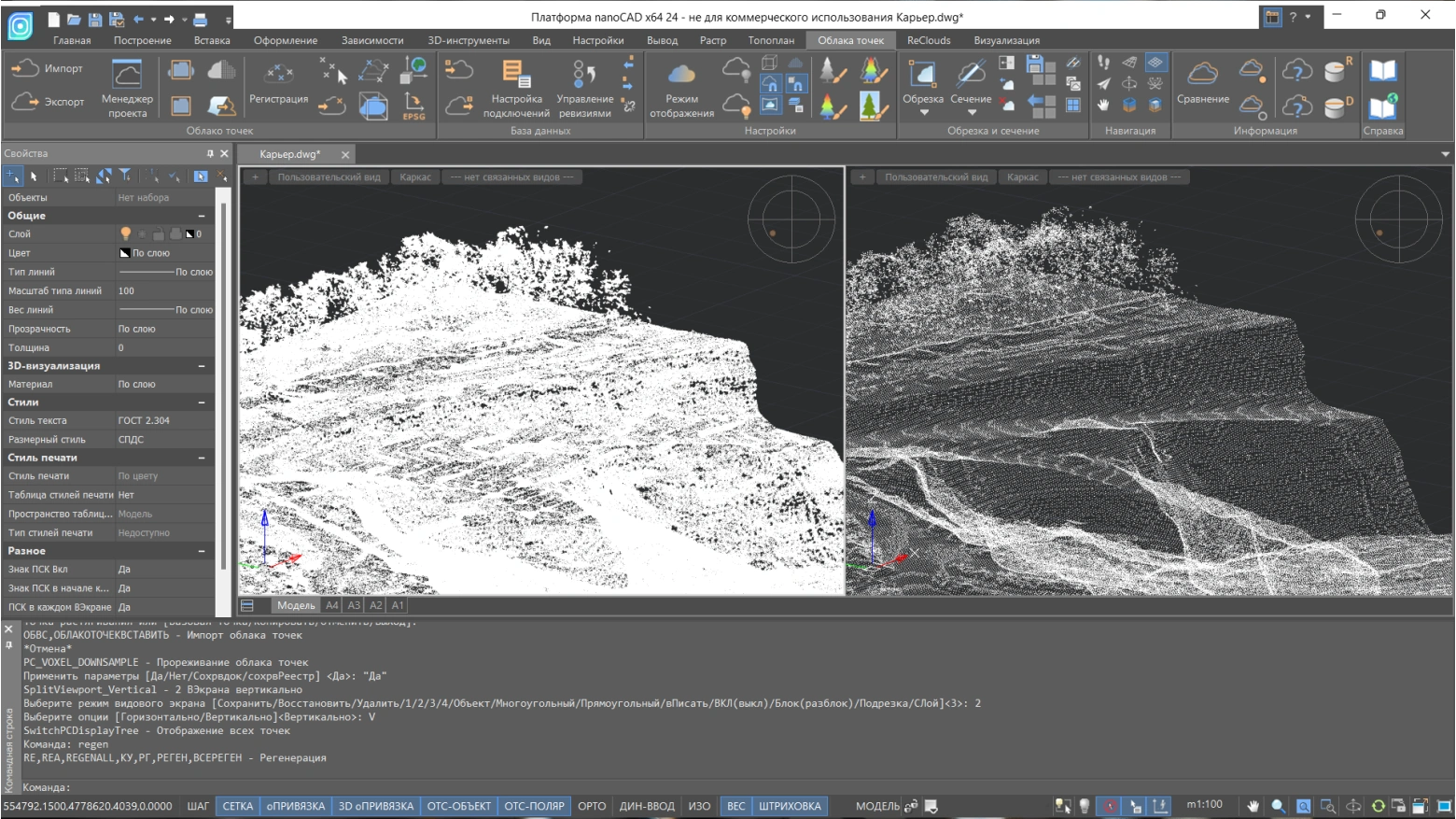

Прореживание облаков точек

Прореживание облаков точек

Команда уменьшает количество точек в выбранном облаке и позволяет избавиться от избыточной насыщенности, которая может существенно увеличивать время обработки больших облаков.
Фильтрация данных

Фильтрация данных

Настройка фильтров атрибутов (метаданных) и классов точек импортируемых файлов.

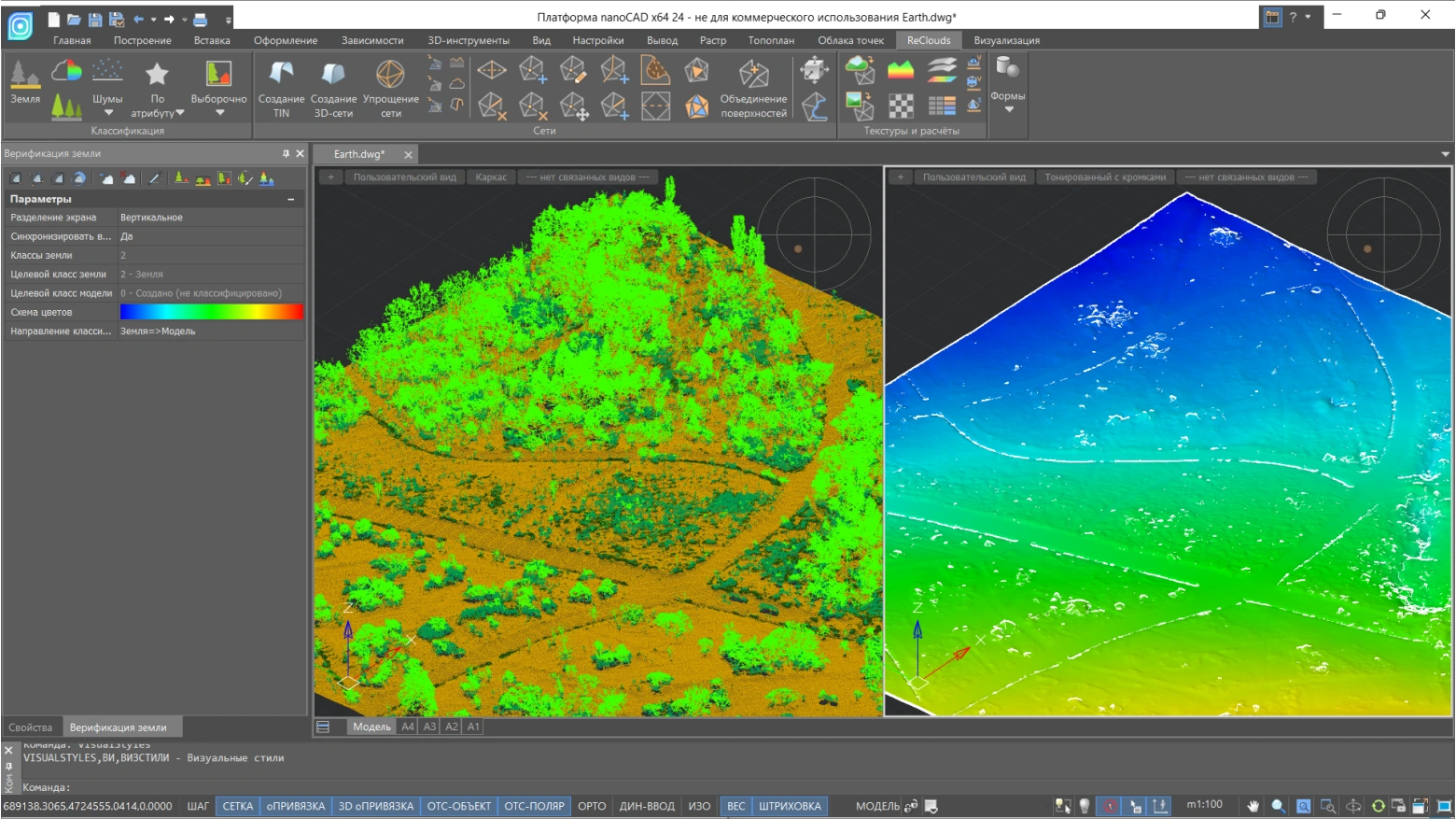

Классификация и верификация земли

Классификация и верификация земли

Алгоритм автоматической идентификации земли, а также команда верификации земли, обеспечивающая ручное уточнение автоматически классифицированных точек.
Именованные виды

Именованные виды

Создание и сохранение видовых экранов, полученных в результате использования инструментов обрезки или сечения, в том числе с иерархической структурой.

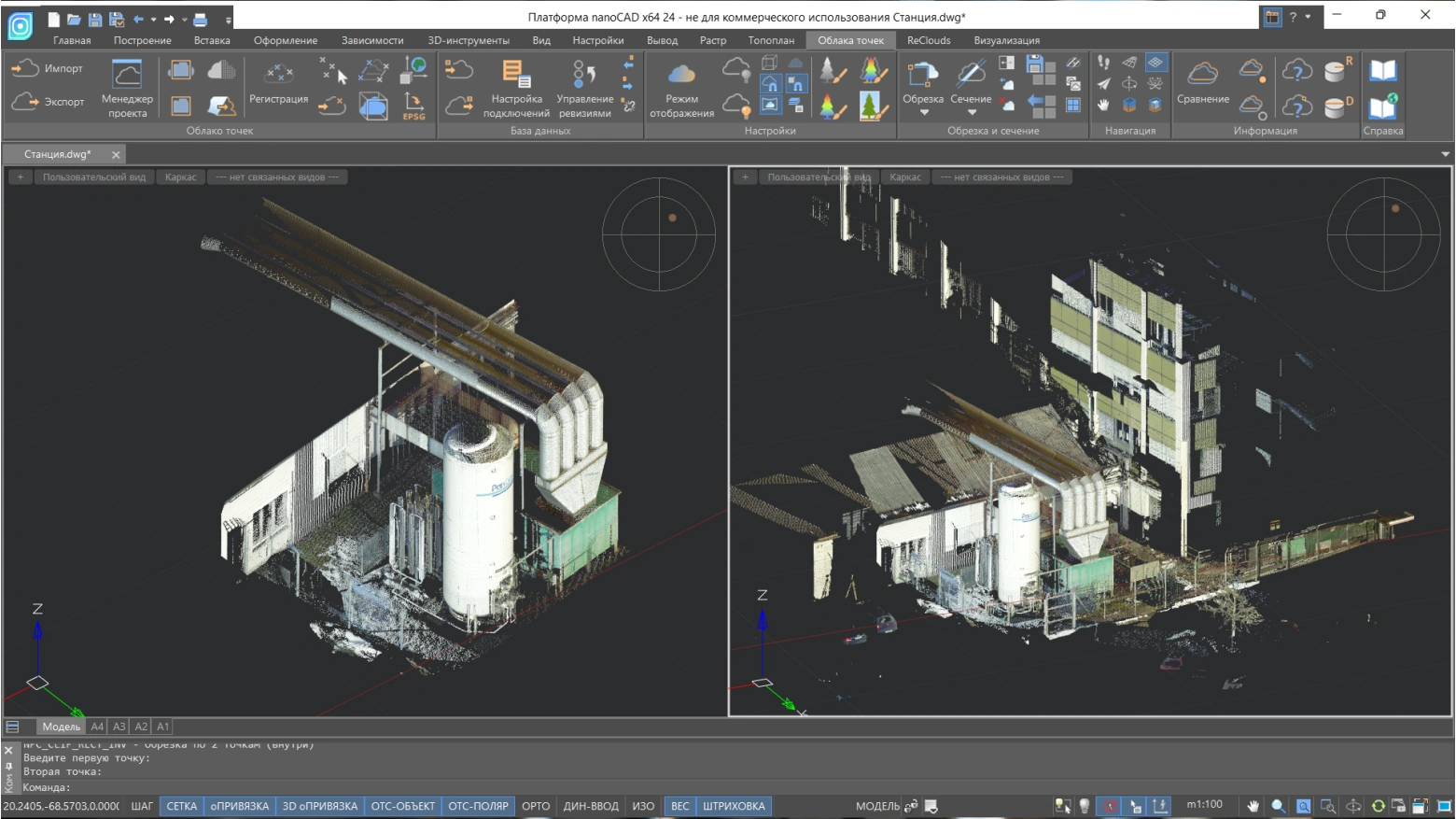

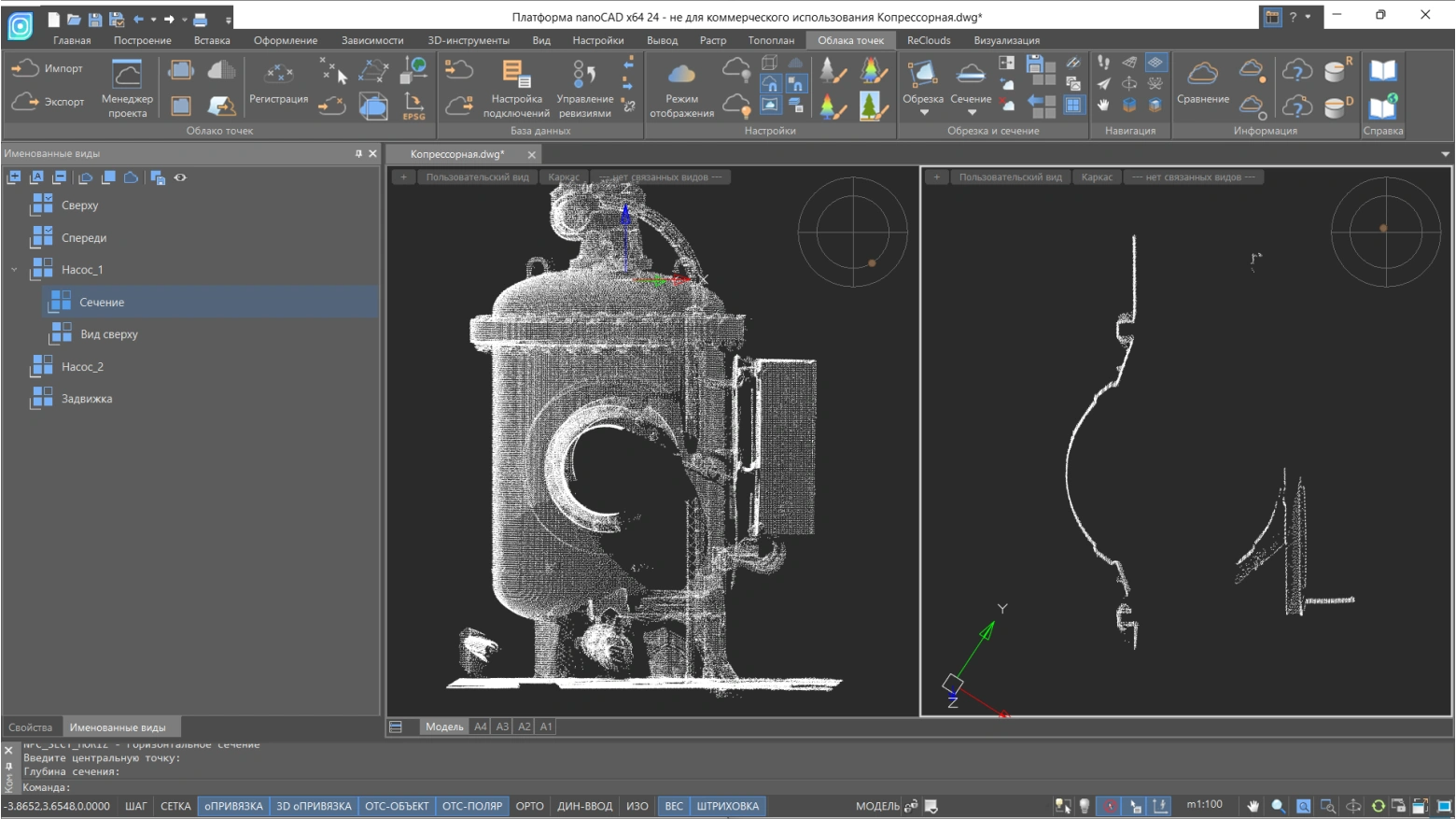

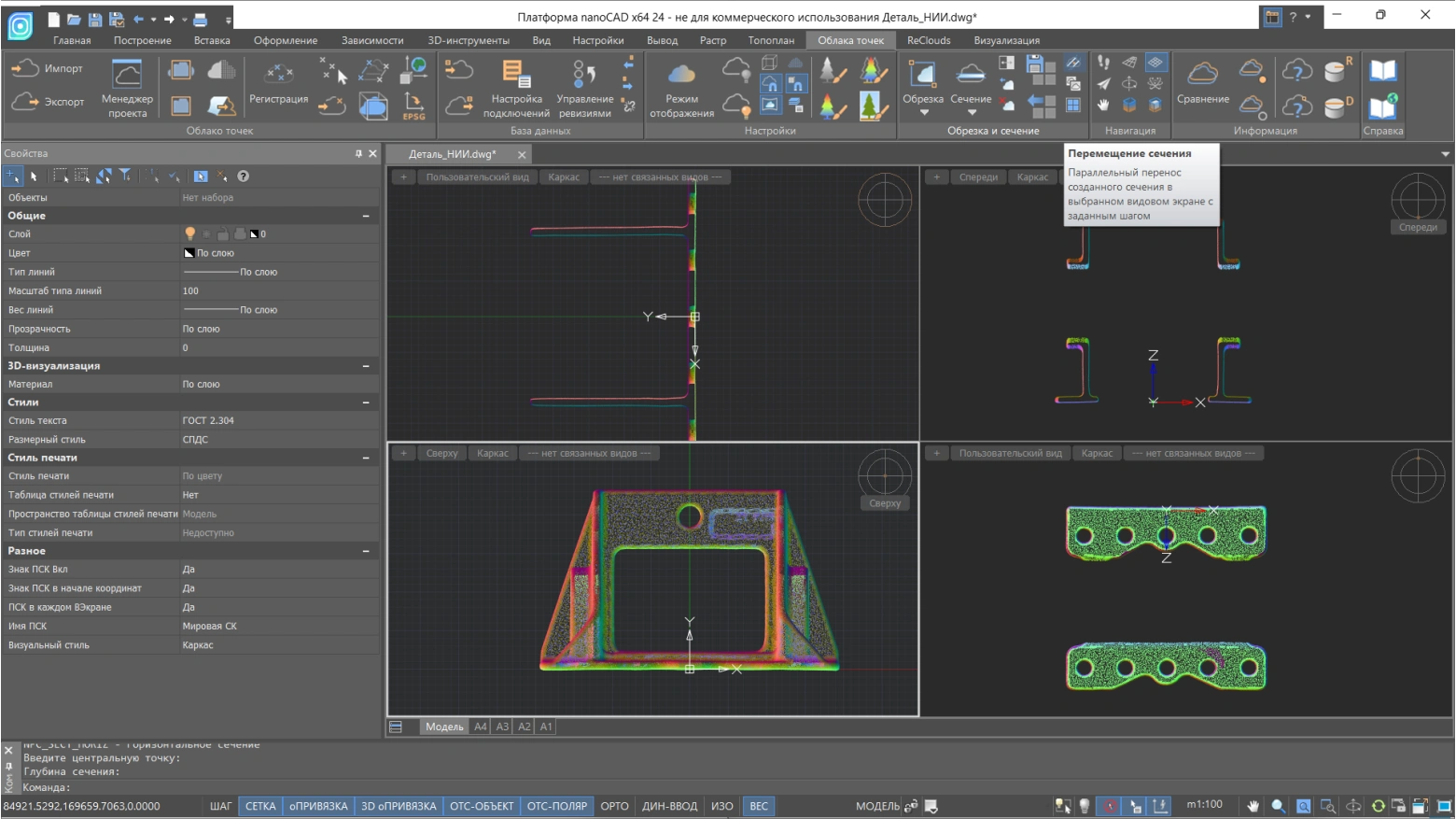

Создание и перенос сечений

Создание и перенос сечений

Команда осуществляет параллельный перенос любого сечения в выбранном видовом экране с заданным шагом вперед или назад.
Классификация сечений по атрибуту

Классификация сечений по атрибуту

Обширный набор инструментов и параметров для автоматической классификации по заданному критерию.

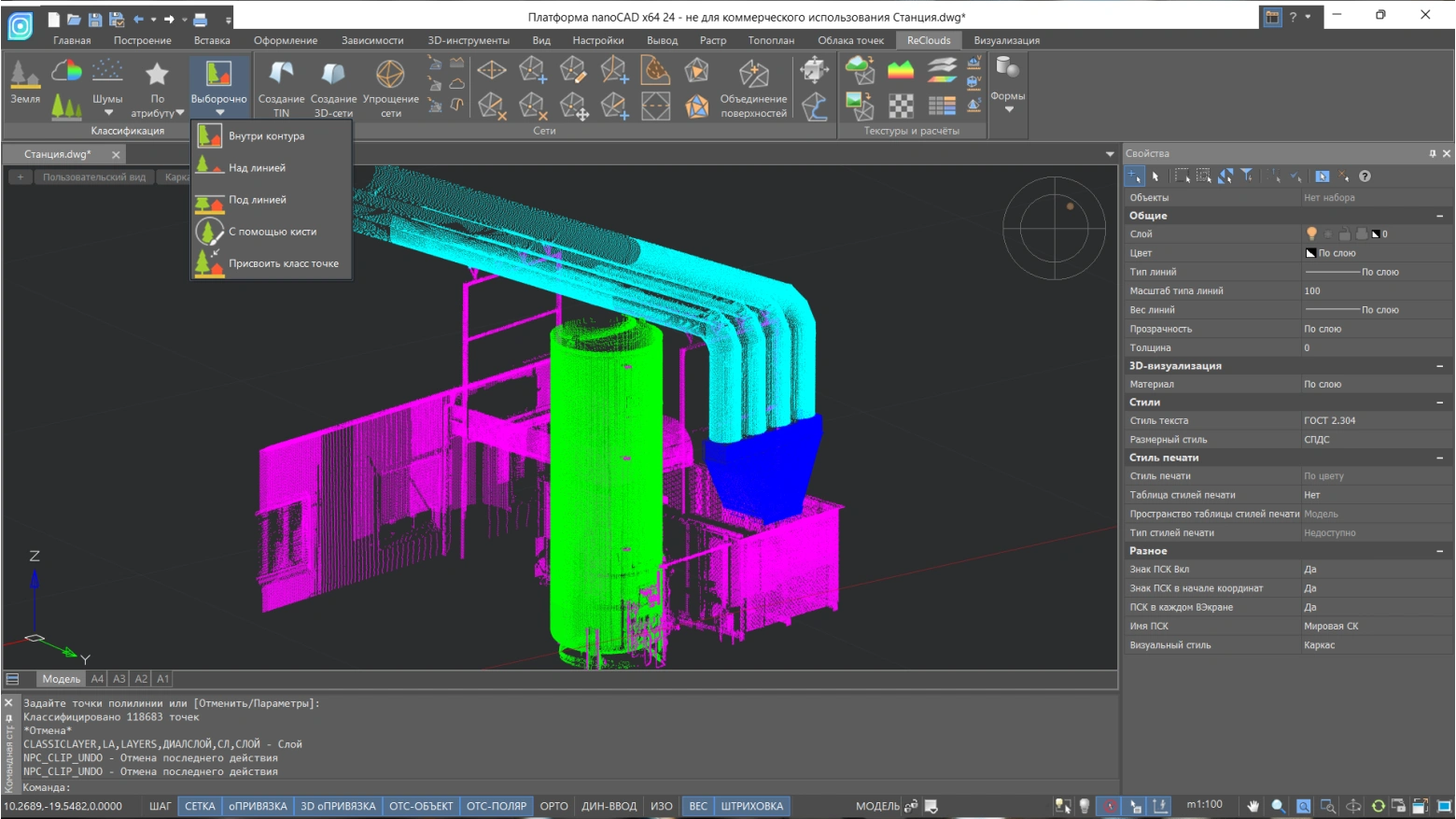

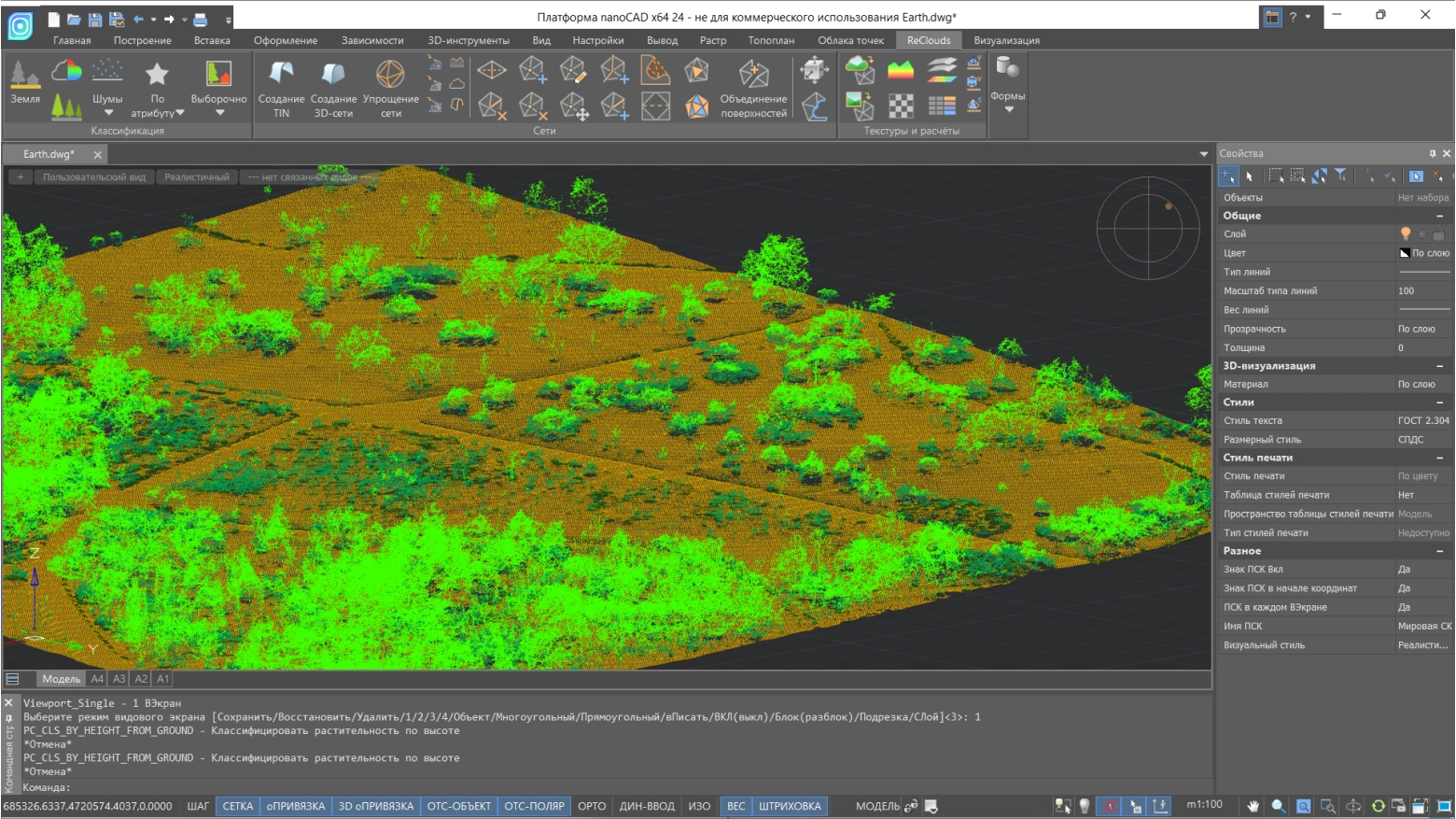

Классификация точек в облаке

Классификация точек в облаке

Классификация точек, расположенных в заданном диапазоне высот относительно поверхности земли. Также возможна классификация- любых объектов по высоте от поверхности земли (конструкции, здания, опоры ЛЭП и др.).

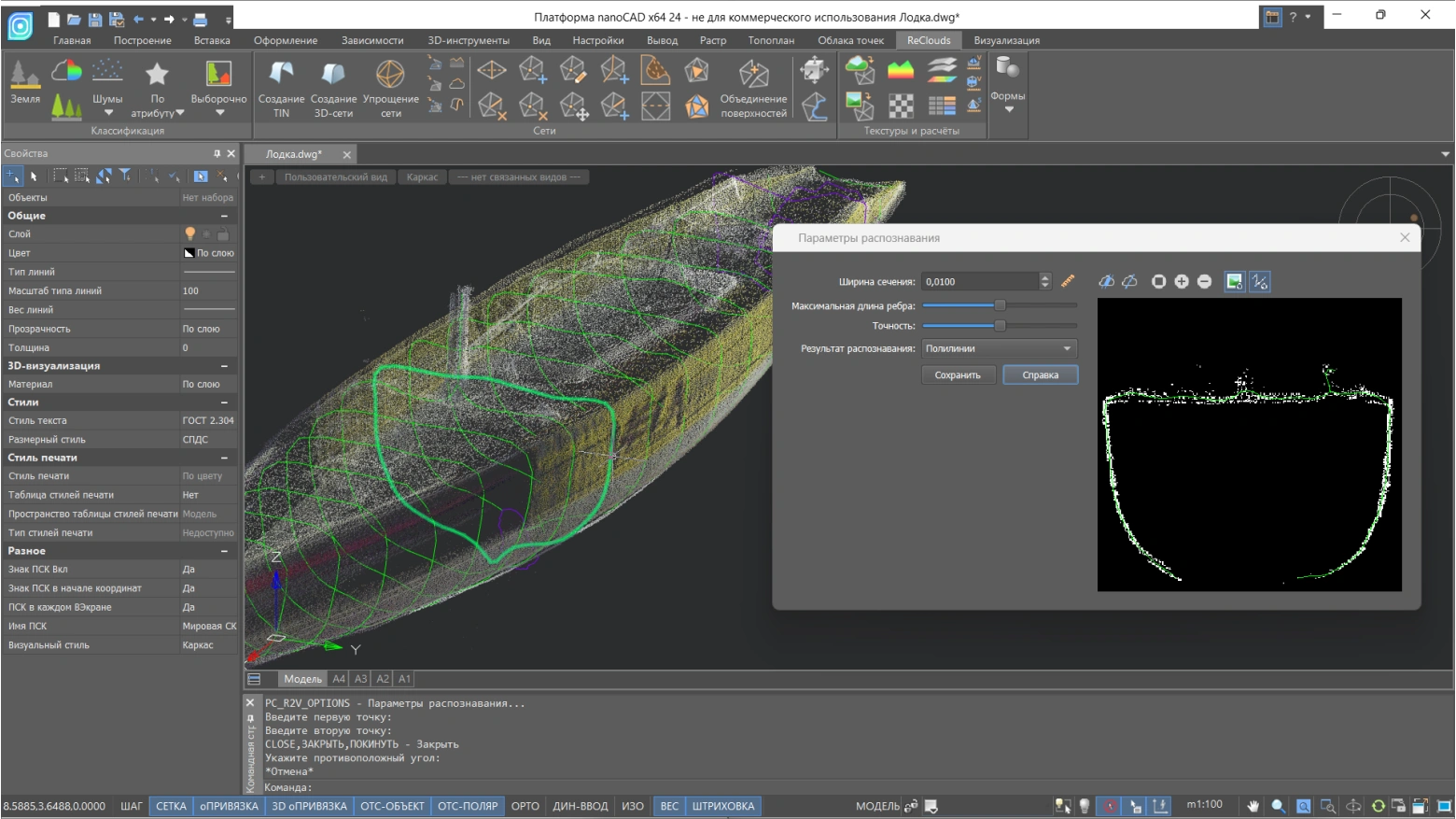

Послойная векторизация

Послойная векторизация

Автоматическое построение множественных сечений облаков с заданным шагом, их последующая векторизация и создание растровых изображений.

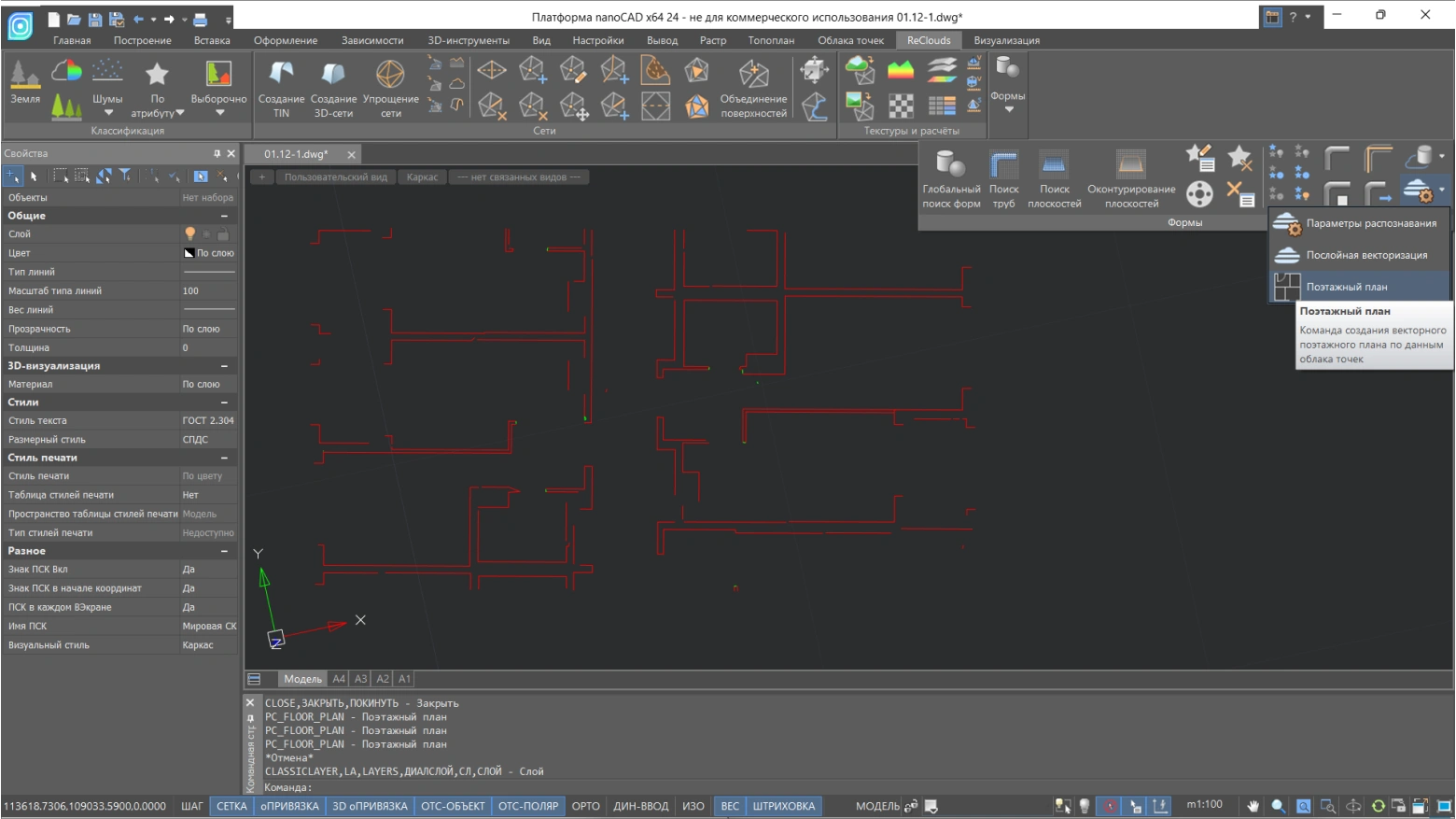

Построение поэтажного плана

Построение поэтажного плана

Создание векторного поэтажного плана по данным облака точек. Облако может состоять из наружного скана здания и сканов его внутренних помещений.

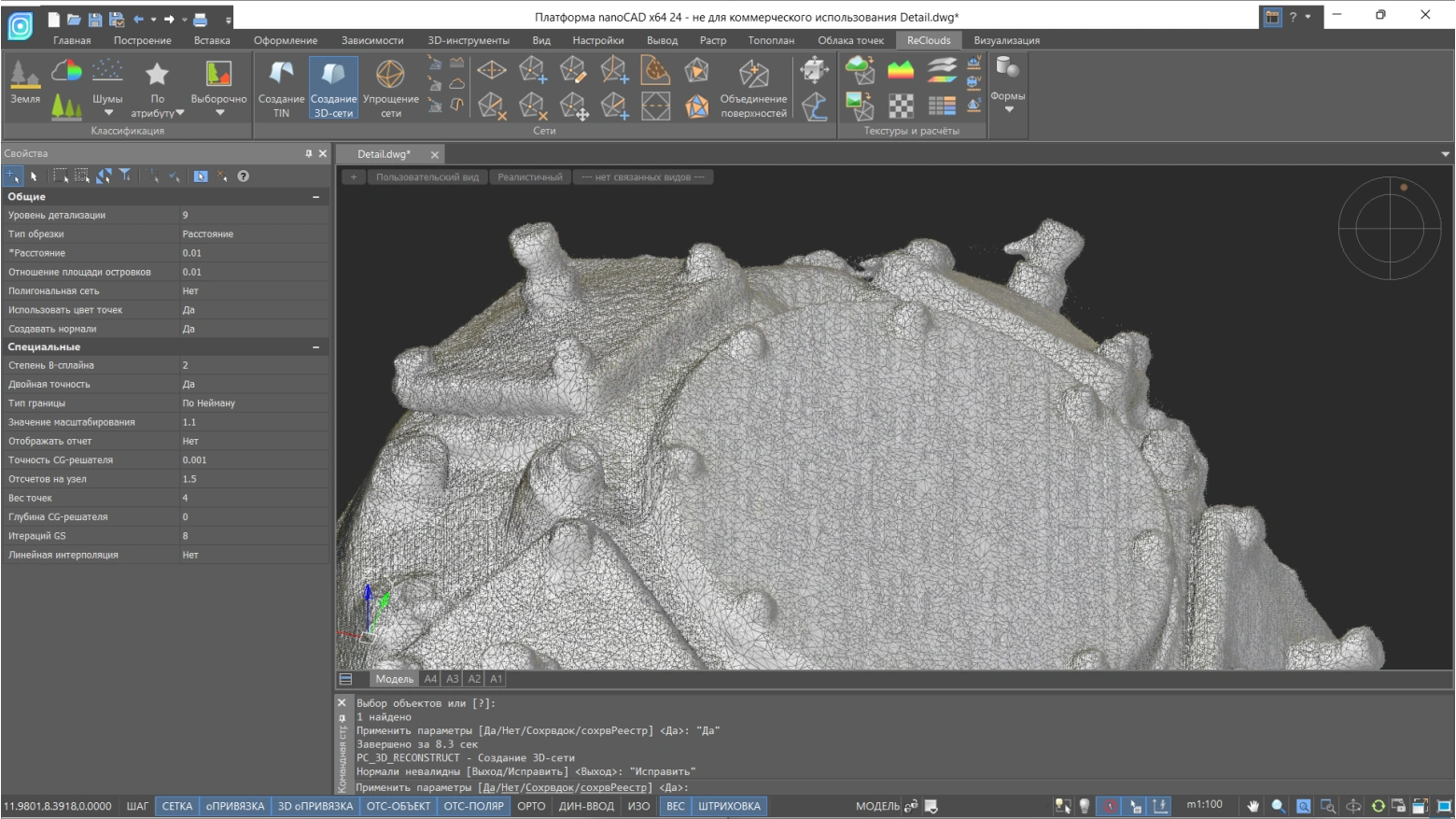

Создание 3D-сети

Создание 3D-сети

Команда выполняет 3D-триангуляцию облаков точек объемных объектов с построением сети. Может использоваться для триангуляции зданий и других наземных объектов.

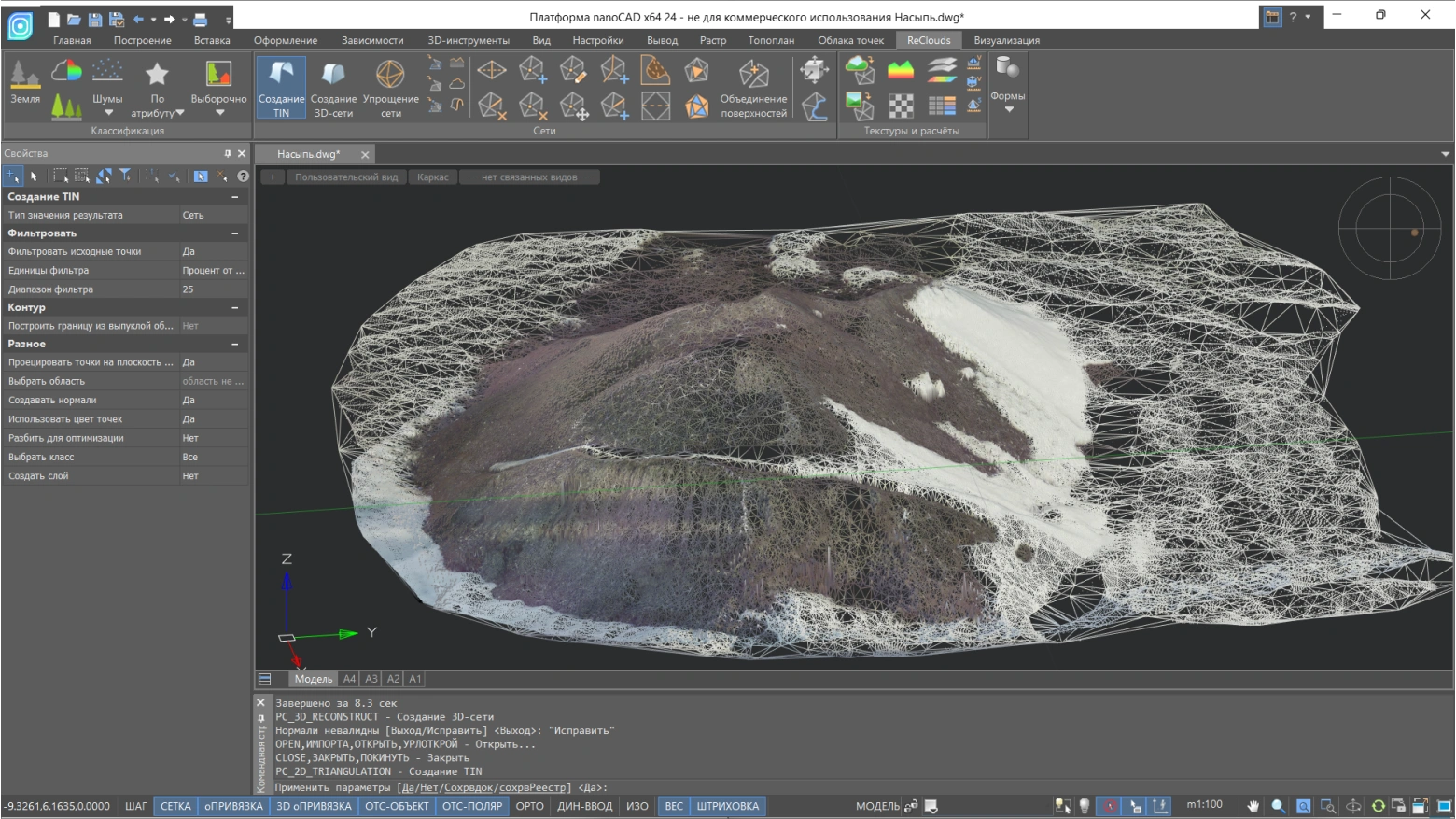

Создание TIN

Создание TIN

Команда создания нерегулярной триангуляционной сети на основе облака точек. Построенная сеть представляет собой набор ребер, формирующих непересекающиеся треугольники.

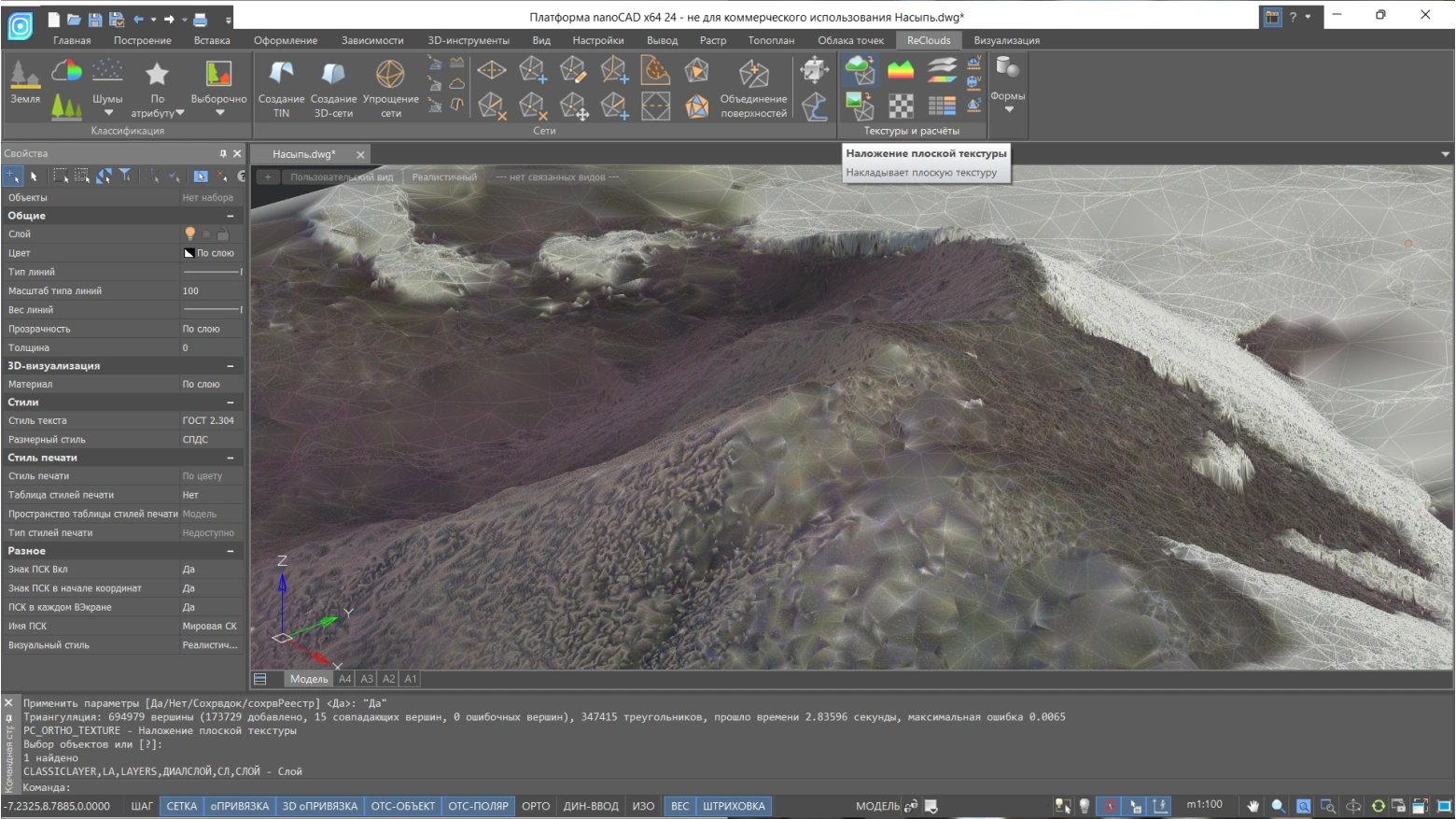

Наложение текстур

Наложение текстур

Набор команд, создающий текстурированные поверхности в соответствии с задачами и исходными данными. Существует возможность наложения плоской текстуры, текстуры из растрового изображения и текстурного атласа.

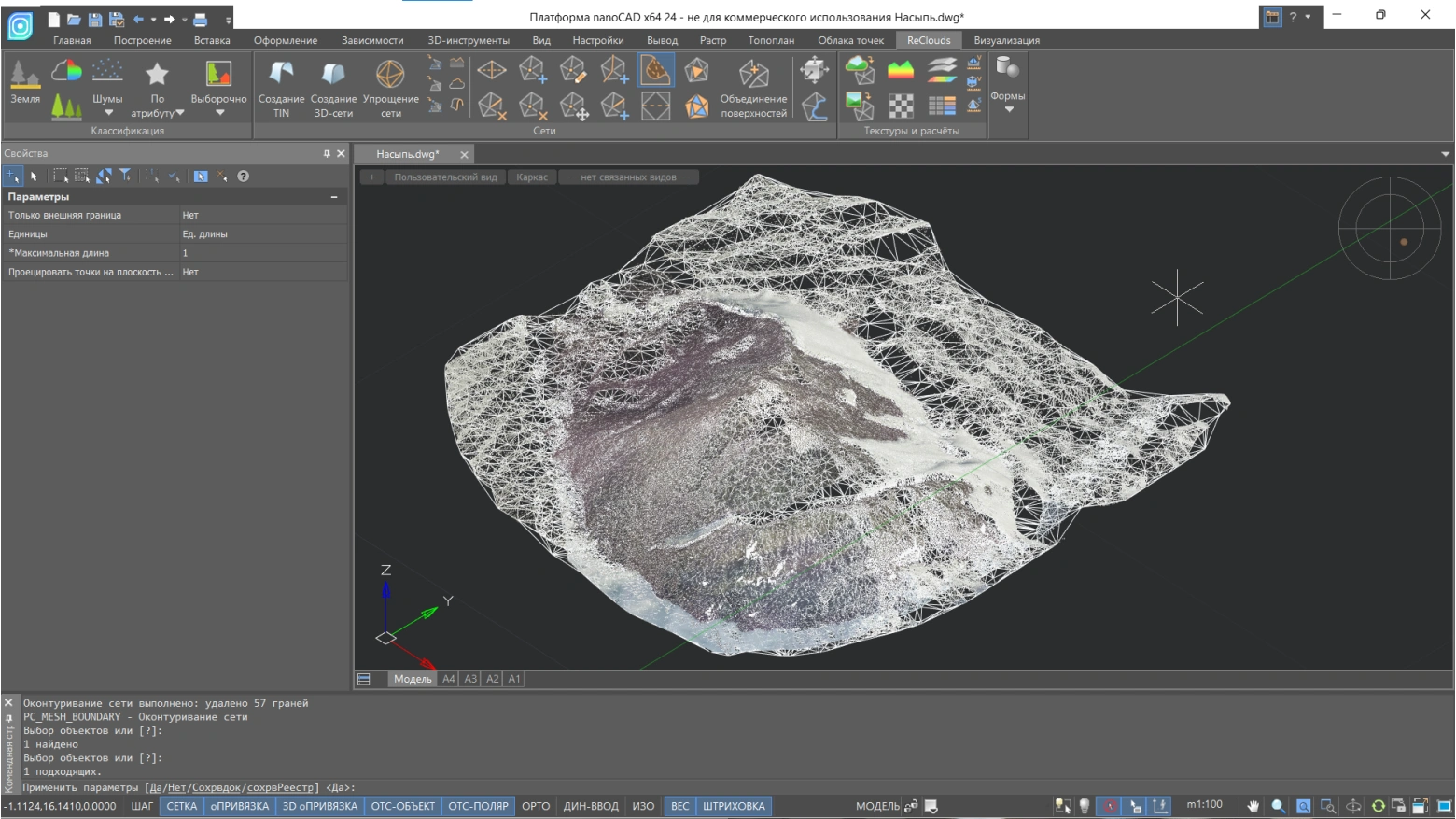

Редактирование сетей

Редактирование сетей

Богатый набор инструментов редактирования построенных сетей. Включает оконтуривание, разрезание, классификацию, упрощение, заполнение разрывов и обрезку сети.

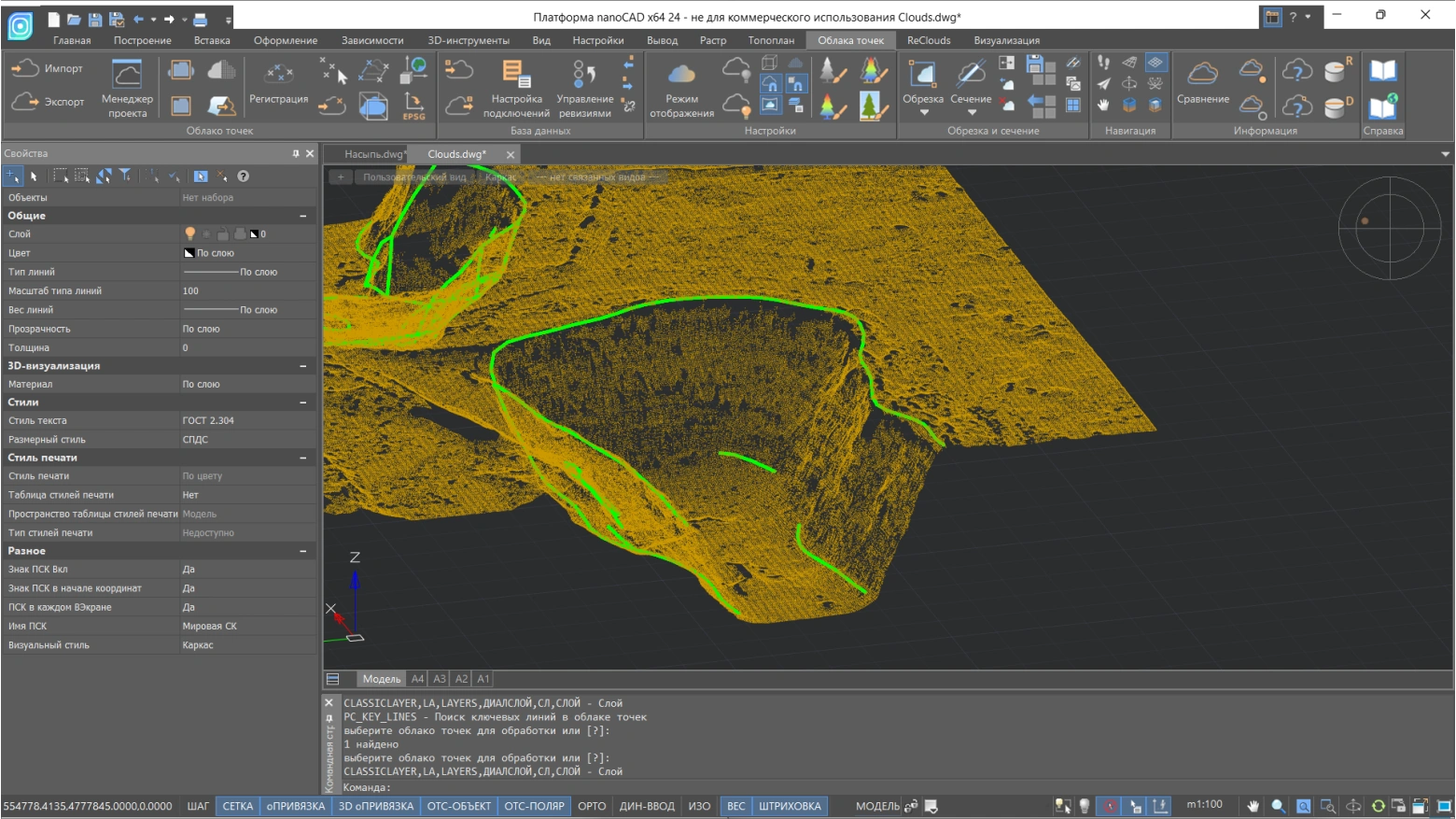

Поиск ключевых линий

Поиск ключевых линий

Команда ищет ключевые линии, такие как тальвеги, бровки и т.п. Возможен поиск как по облаку точек, так и по поверхности.

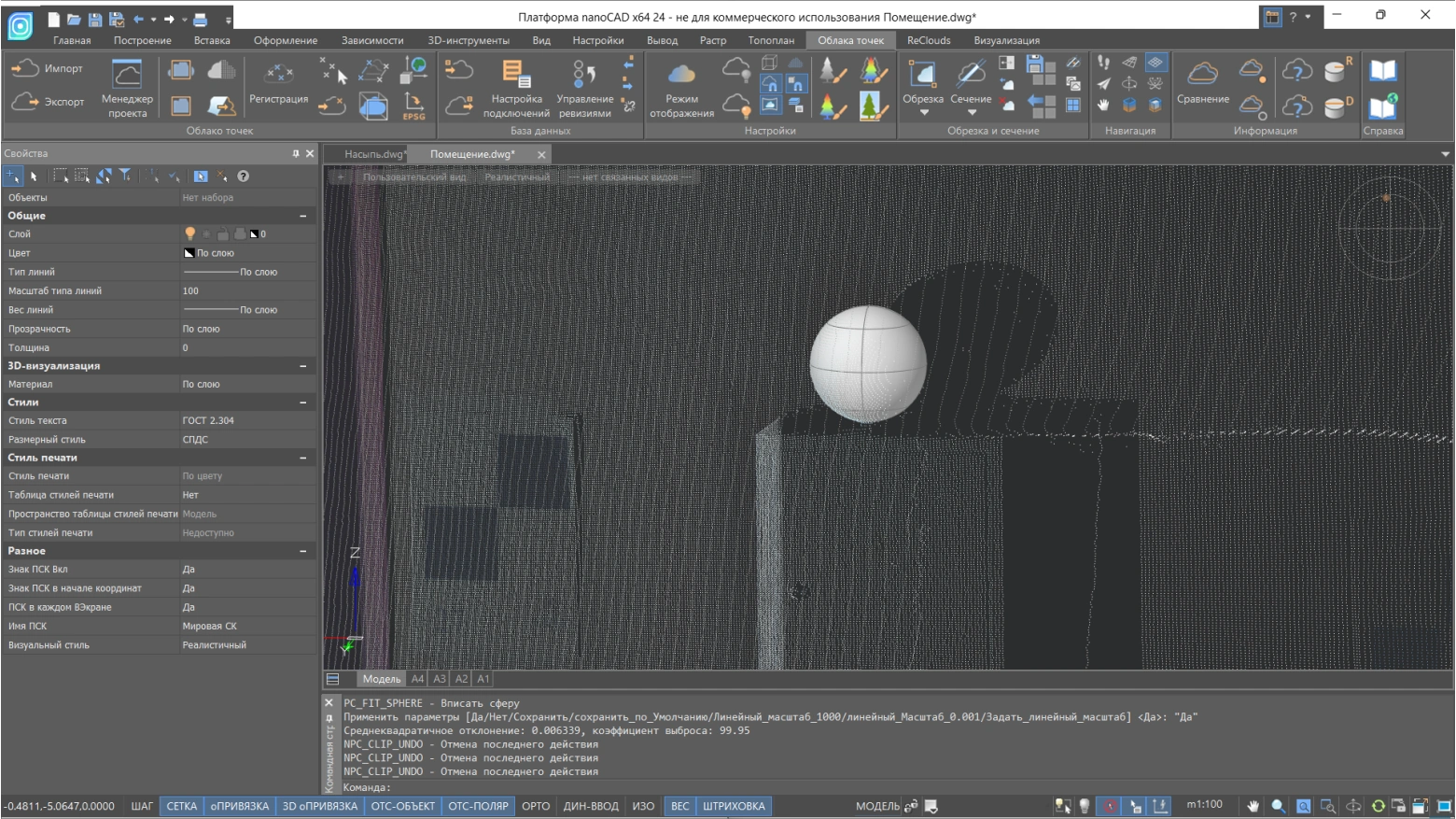

Вписывание элементарных форм

Вписывание элементарных форм

Набор команд, создающих объекты (прямая, плоскость, сфера, цилиндр), вписанные в облако точек или сечение.

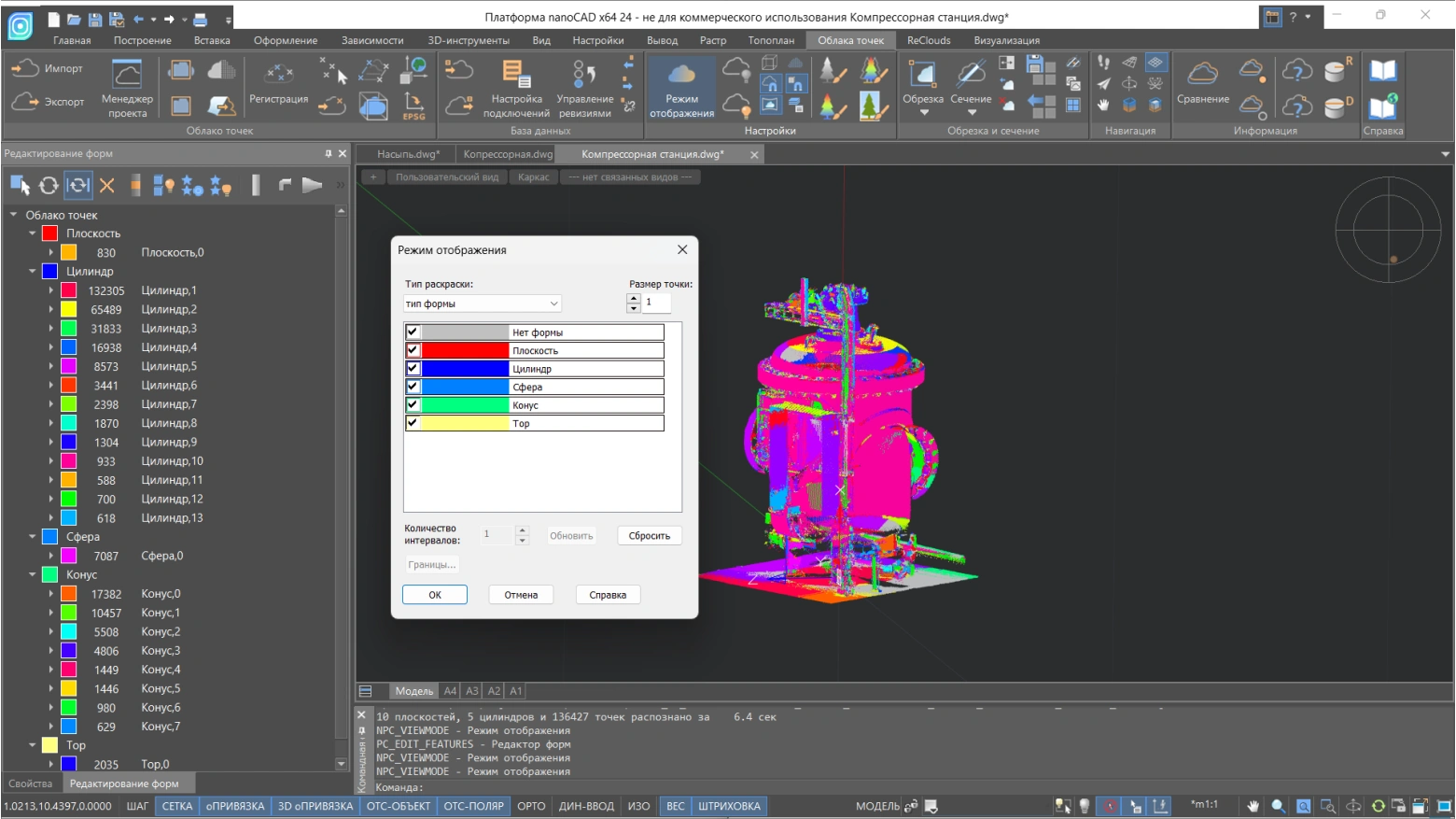

Глобальный поиск форм

Глобальный поиск форм

Команда, осуществляющая поиск элементарных форм (плоскость, сфера, цилиндр, конус, тор) в облаке точек.

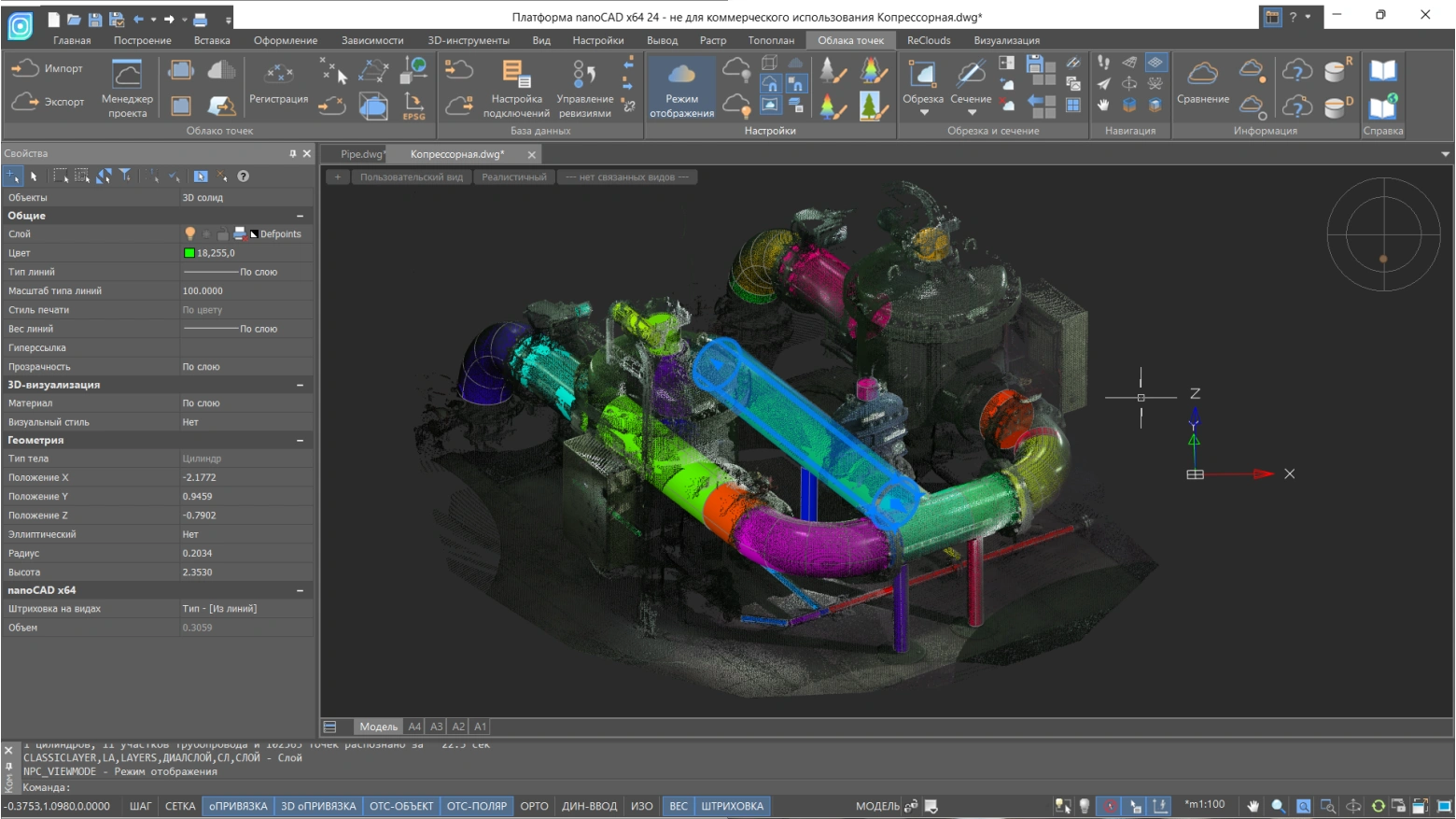

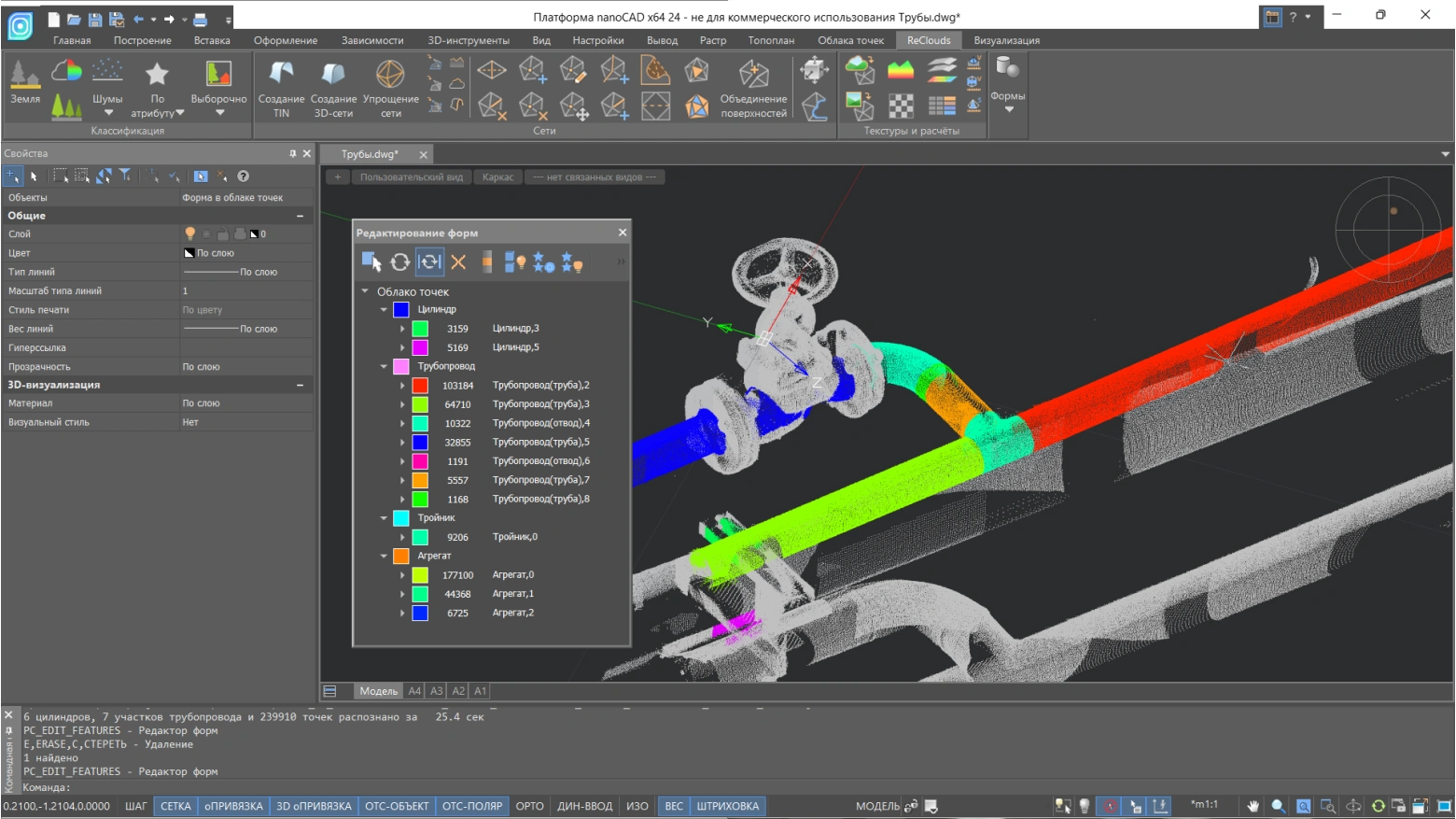

Поиск плоскостей и труб в облаке

Поиск плоскостей и труб в облаке

Инструменты для поиска труб и плоскостей в облаке точек на основании заданных параметров.

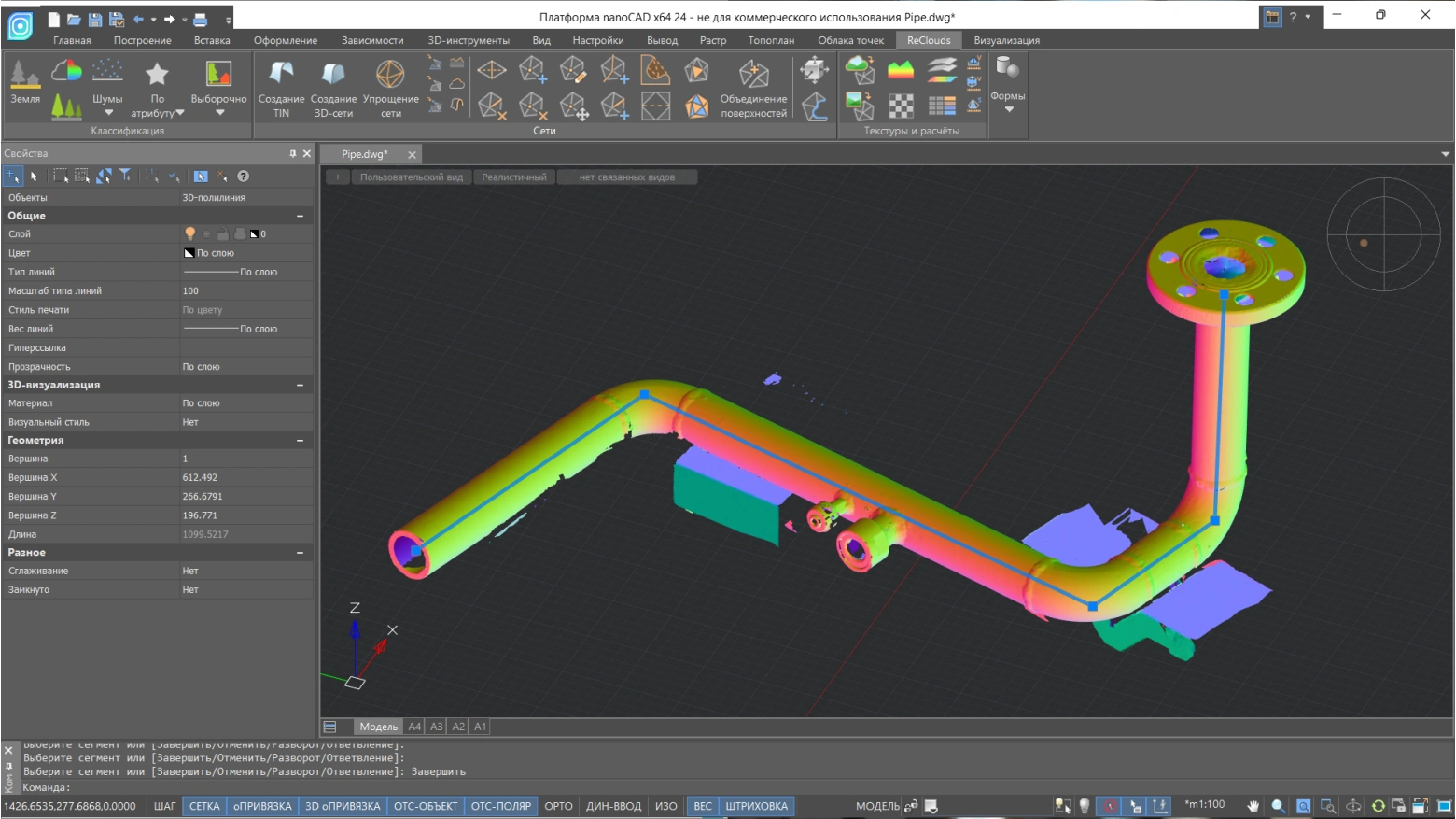

Создание трассы трубопровода

Создание трассы трубопровода

Визуализация и согласование осей сегментов трубопровода с построением единой трассы в виде 3D-полилинии. Автоматический расчет и определение поворотных точек.
Создание объектов по формам

Создание объектов по формам

Команда создает трехмерные векторные объекты на основе распознанной геометрии в облаке точек.

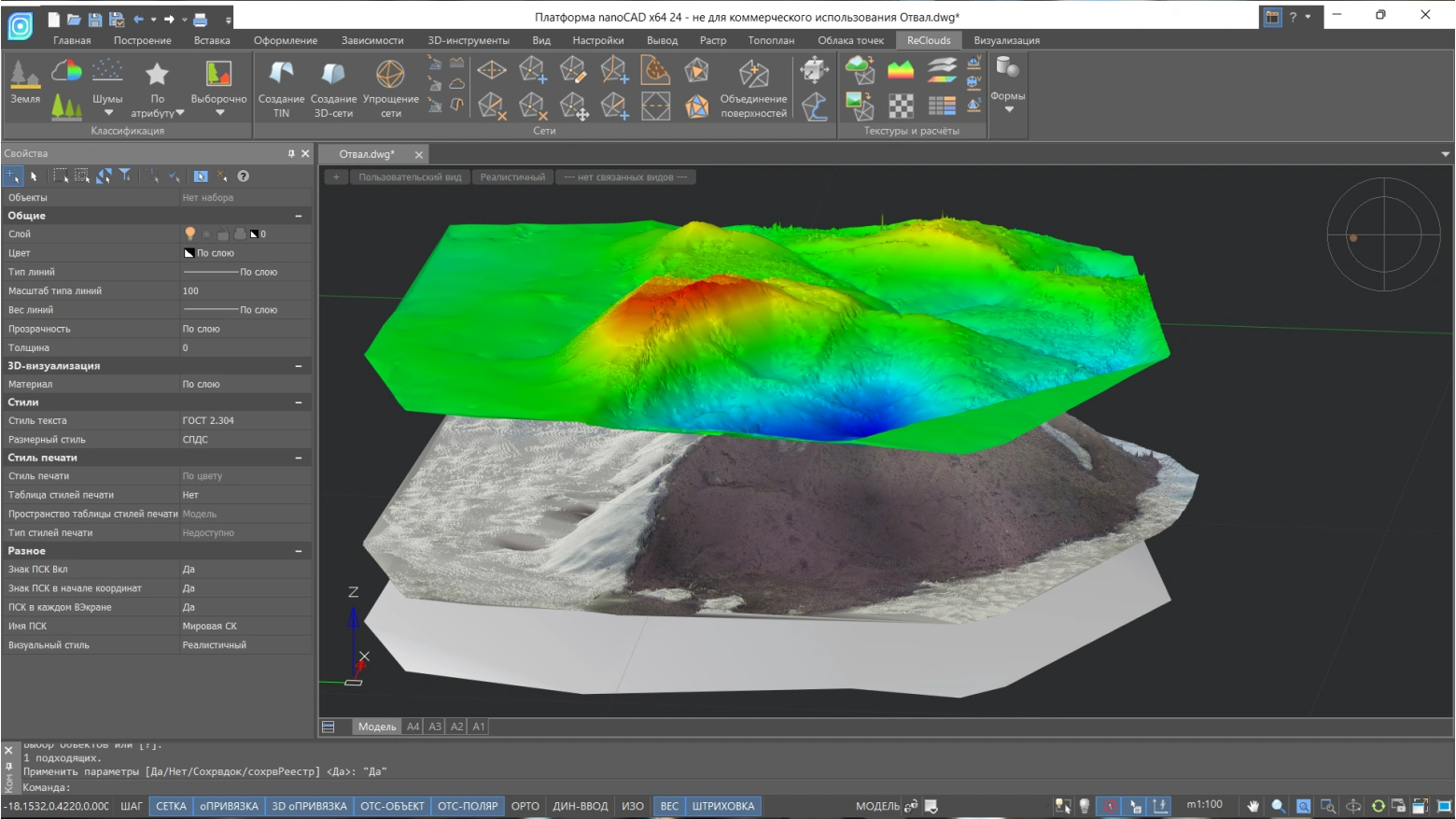

Расчет разности поверхностей

Расчет разности поверхностей

Команда, позволяющая рассчитывать и создавать поверхность разности двух других поверхностей.

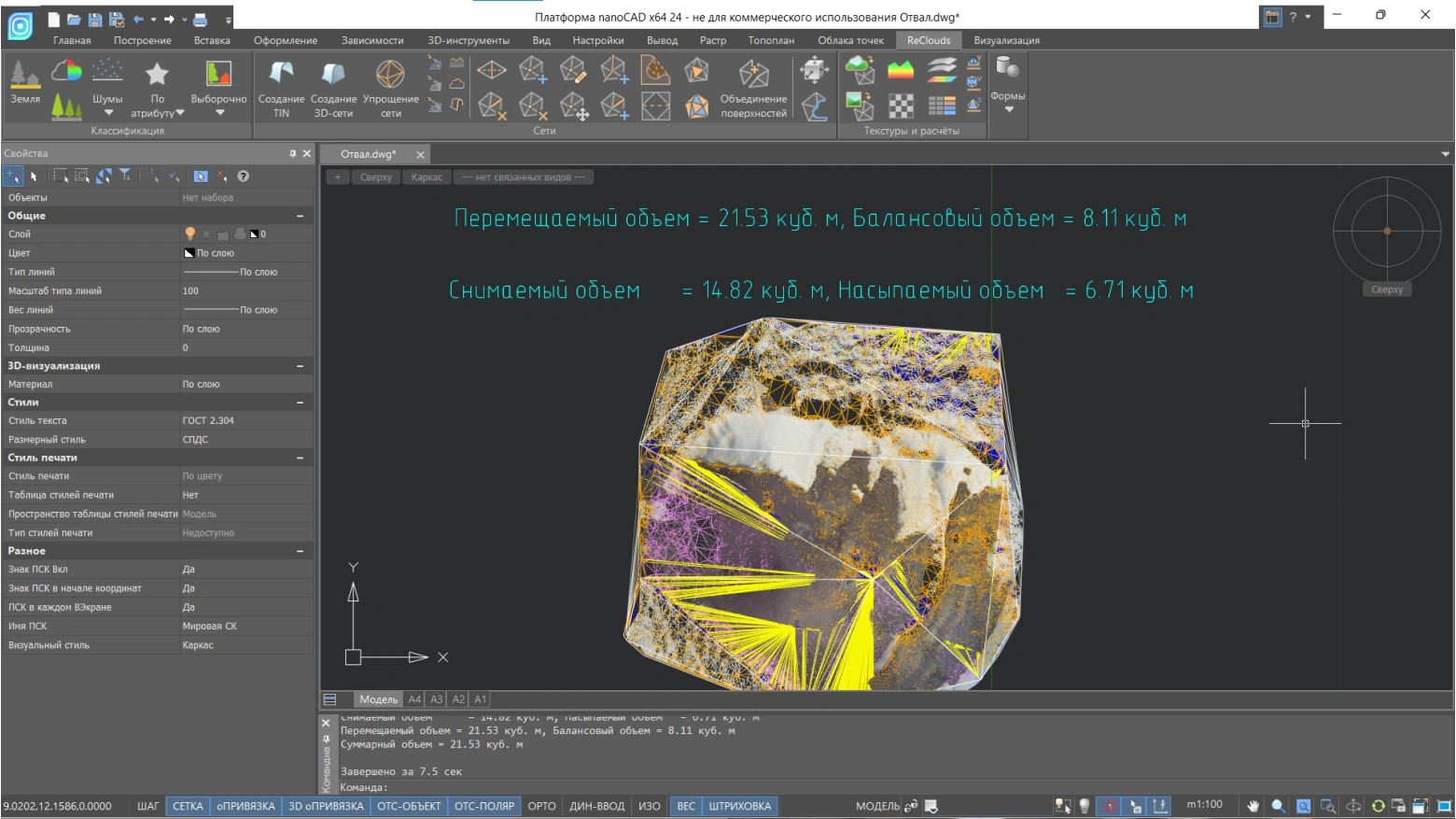

Расчет объема

Расчет объема

Набор инструментов для расчета объемов между моделью и облаком точек, внутри контура или между моделями. Вычисляется общий, балансовый объем, а также рассчитываются величины снимаемого и насыпаемого объемов.

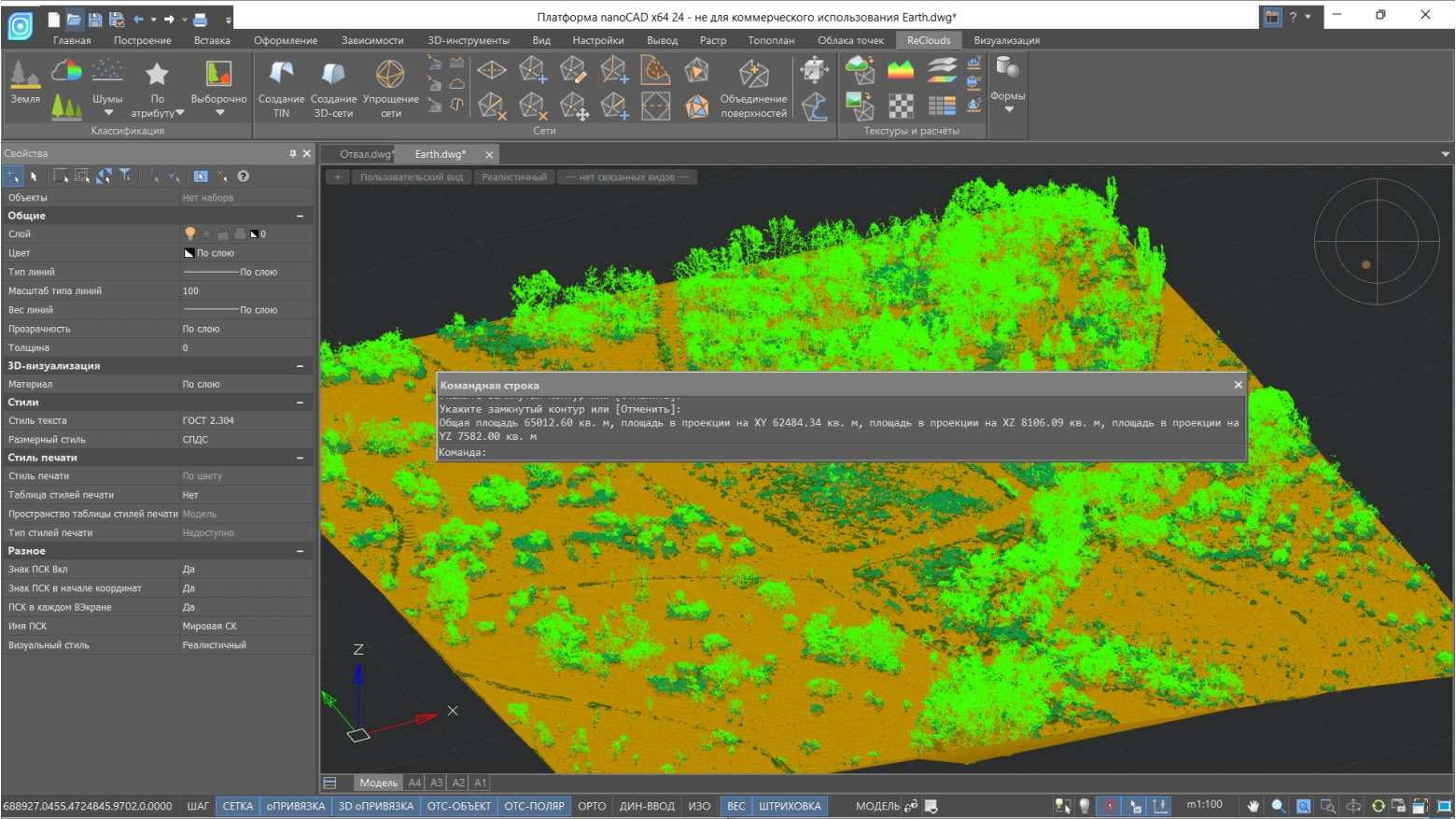

Расчет площади

Расчет площади

Команда, предназначенная для определения площади участка поверхности. Рассчитываются как общая площадь, так и площади в проекциях на плоскости.

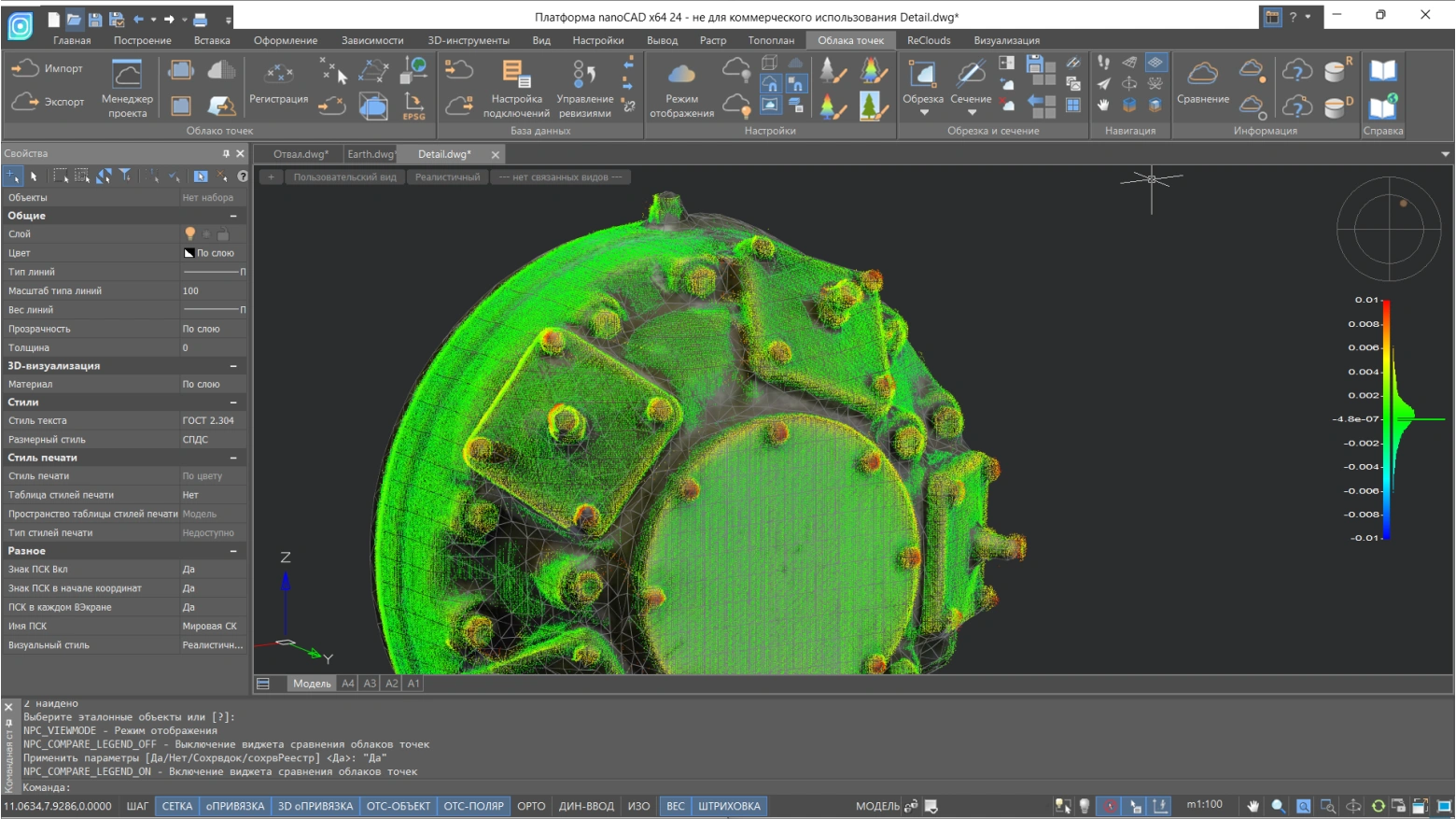

Сравнение облака точек

Сравнение облака точек

Инструмент, позволяющий оценить степень совпадения двух облаков точек между собой или облака точек с моделью.

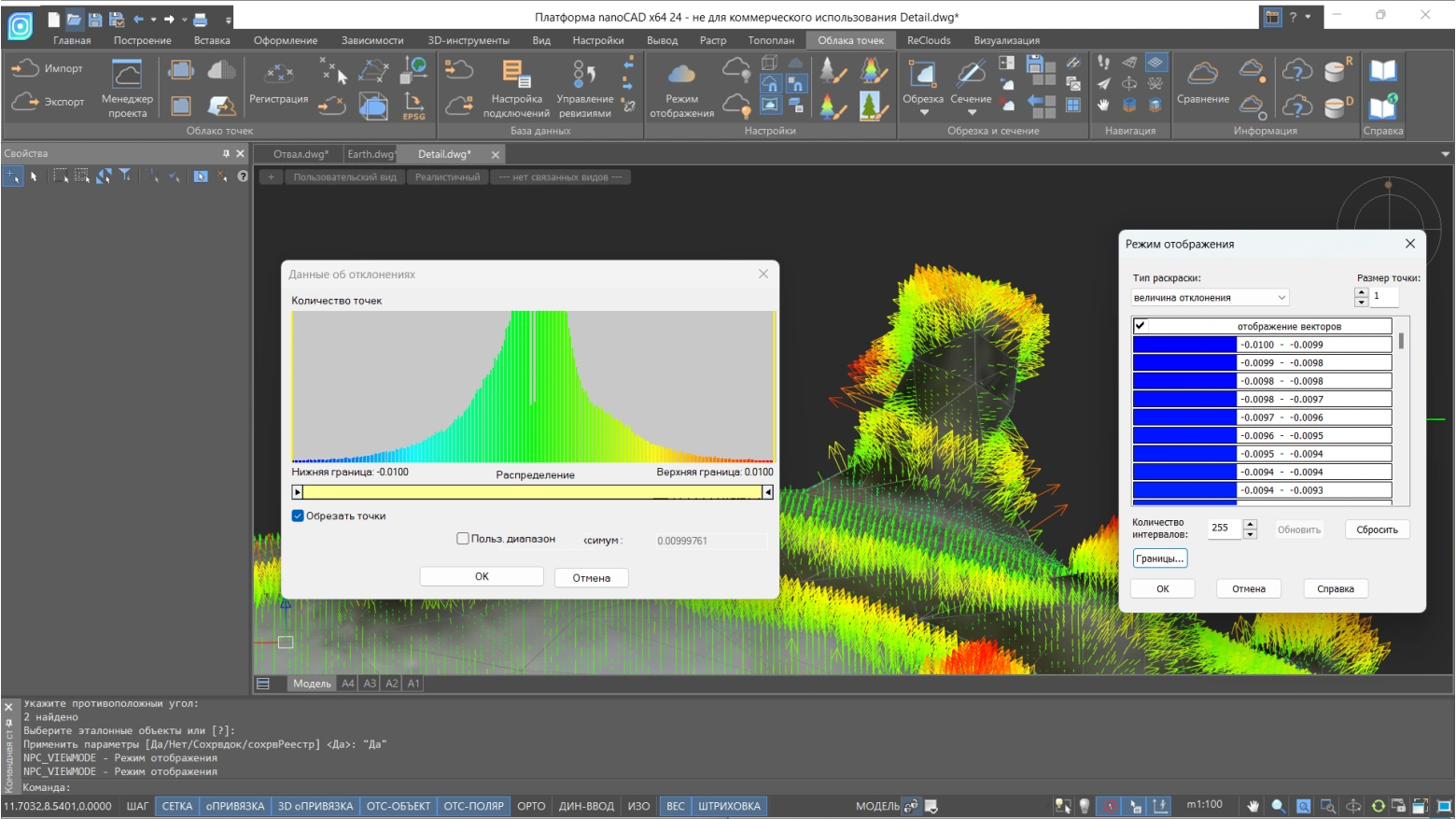

Отображение отклонений

Отображение отклонений

Режим отображения результатов выполненного сравнения с возможностью настройки дополнительных параметров.

Конфигурации

Новые возможности

Функционал для работы с данными ВЛС

  • Добавлена команда PC_ADJUST для автоматического выравнивания облака точек, полученного из разных источников или маршрутов, без использования данных о траектории сканера;
  • Реализована команда PC_ADJUST_WITH_TRAJECTORY для выравнивания облака точек с учетом данных о траектории носителя.
  • Введена команда PC_CLOUDS_TO_DEM для преобразования облака точек в цифровую модель рельефа (DEM), позволяющего создавать регулярные сетки высот для анализа, планирования и визуализации;
  • Реализована команда PC_EDIT_CAMERA для настройки параметров камер из конфигурационных файлов;
  • Добавлена команда PC_CALIBRATE_CAMERA для корректировки внутренних и внешних параметров камер, с минимизацией искажения изображений и повышением точности обработки данных;
  • Реализована команда PC_PHOTO_TO_ORTHO – для ортотрансформирования снимков.

Шаблон чертежа для работы с облаками точек

Разработан шаблон чертежа с настройкой единиц измерения в метрах и автоматической конвертацией единиц после импорта данных.

Оконтуривание плоскостей

  • Исправлено появление паразитных ребер;
  • Доработано образование вырожденных элементов геометрии.

API для работы с инструментами облаков точек

Разработано С++ API к инструментам модулей сегментации, фильтрации и классификации.

Панель «Регистрация по парам соответствующих точек»

Введено сообщение при импорте некорректных файлов маркеров.

Панель «Регистрация по опорным точкам»

  • Исправлен сдвиг облака относительно опорных точек после повторного применения преобразования;
  • Добавлена возможность регистрации трансформированных облаков точек;
  • Внедрен интеллектуальный подбор параметров итеративной регистрации.

Включение атрибута «Класс» в командной строке

Реализована возможность включить атрибут «Класс», если в облаке он отсутствует, при запуске команд классификации точек (любым методом).

Команда вычисления фрактальной размерности

Добавлена команда PC_COMPUTE_FRACTAL_DIMS для вычисления фрактальной размерности точек облака.

Панель сегментации по данным распознанных композитных форм

Внедрена команда PC_SEGMENTATION_FROM_FEATURES для добавления в панель сегментации распознанных форм, которые являются агрегатными.

Системные требования

Графическая платформа

  • Платформа nanoCAD

Конфигурация Standart Build, Standart Geo, Standart Mech, Pro

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 16 Гб
  • Рекомендуемые требования: 32 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

Для работы с большими облаками точек необходимо при выборе жесткого диска учитывать их объем и количество. Оценка объема данных облака точек может осуществляться по следующей таблице:

  • Объем точек в облаке: 1 млн = 16,02Mb
  • Объем точек в облаке: 100 млн = 1611,56Mb
  • Объем точек в облаке: 1 млрд = 16313,00Mb
  • Объем точек в облаке: 2,5 млрд = 40782,50Mb

Примечание. Для ускорения работы хранить облака точек рекомендуется на SSD-дисках

Разрешение экрана

  • Минимальные требования: 1280х1024 px
  • Рекомендуемые требования: 1920х1080 px

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит), в том числе Home, Pro и Enterprise
  • Microsoft® Windows® 8.1 (64-бит)
  • Astra Linux 1.7, архитектура x86–64
  • Astra Linux 1.8, архитектура x86–64
  • Alter OS 2025, архитектура x86–64
  • Alt Linux 10.4, архитектура x86–64
  • RED OS 7.3, архитектура x86–64
  • RED OS 8, архитектура x86–64
  • РОСА Хром 12, архитектура x86–64

Базы данных

Для работы с Базами данных для облаков точек необходима установка расширения PostGis для PostgreSql.

  • PostgreSQL 10 + Postgis 3.2.3-2
  • PostgreSQL 12 + Postgis 3.3.2-1
  • PostgreSQL 14 + Postgis 3.3.2-2
  • PostgreSQL 15 + Postgis 3.3.2-2
