RChain CS Электрика

RChain CS Электрика

RChain CS Электрика программный продукт предназначенный для автоматизированного проектирования промышленных и гражданских объектов в части силового электрооборудования (ЭМ), внутреннего электроосвещения (ЭО), молниезащиты и заземления (ЭГ), охранно-пожарной сигнализации (ОПС).

Все описание
Задачи
Гибкая настройка шаблона однолинейной схемы ;
Автоматическое обновление однолинейной схемы ;
Формирование табличной формы принципиальной схемы щитов по ГОСТ 21.613−2014 ;
Формирование графической формы однолинейной схемы щитов по ГОСТ 21.613−2014 .
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Автоматизированное проектирование

Инженерные сети

Электротехнические решения

от 71 000 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.

О продукте

Программный продукт RChain CS Электрика предназначен для автоматизированного проектирования промышленных и гражданских объектов в части силового электрооборудования (ЭМ), внутреннего электроосвещения (ЭО), молниезащиты и заземления (ЭГ), охранно-пожарной сигнализации (ОПС).

Задачи

Гибкая настройка шаблона однолинейной схемы.
Автоматическое обновление однолинейной схемы.
Формирование табличной формы принципиальной схемы щитов по ГОСТ 21.613−2014.
Формирование графической формы однолинейной схемы щитов по ГОСТ 21.613−2014.
Автоматическая расстановка светильников в пространстве (метод коэффициента использования).
Расчет освещенности точечным методом, отображение изолюкс на плане.
Расчет и построение зон защиты стержневых и тросовых молниеотводов по СО 153−34.21.122−2003 и по РД 34.21.122−87.
Проектирование заземлителей и расчет сопротивления заземления методом коэффициента использования и по формуле Оллендорфа-Лорана.
Автоматическая расстановка пожарных извещателей по СП 5.13  130.2009.
Расчет уровня звука оповещателей в точке по СП 3.13  130.2009.
Расчет электрических нагрузок по методикам РТМ 36.18.32.4−92 и СП 256.1  325  800.2016.
Расчет и построение зон видеонаблюдения для видеокамер.

Возможности

Светотехнические расчеты

Светотехнические расчеты

Автоматическая расстановка светильников на основании расчета освещенности по методу коэффициента использования; Автоматическая расстановка осветительных приборов с вложенными семействами в качестве источников света; Расчет освещенности в пространстве точечным методом; Вывод расчетных значений в параметры пространства и светотехнический отчет, а также отображением изолюкс на плане. …

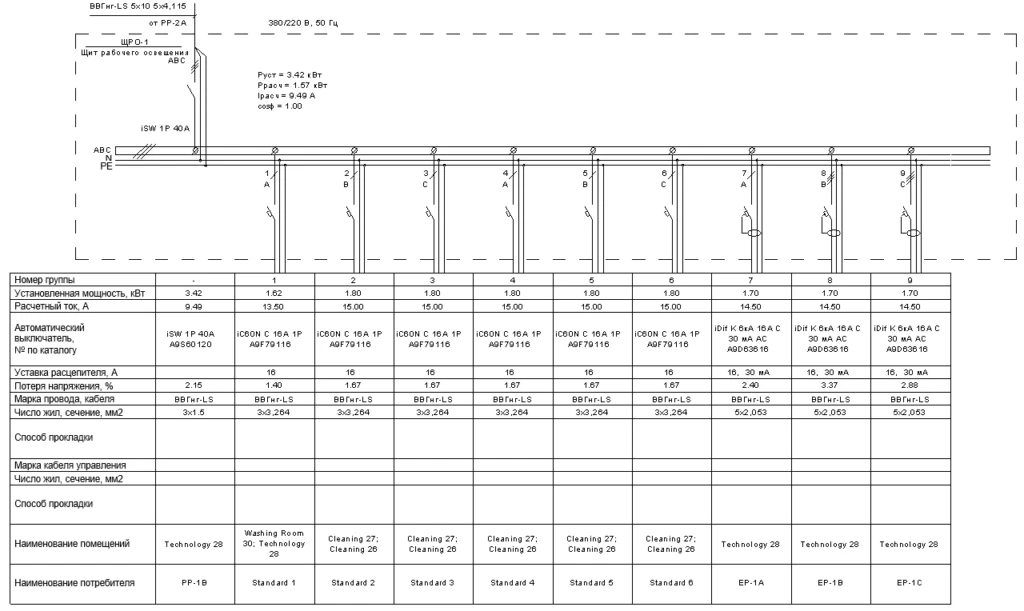

Формирование однолинейной схемы щитов

Формирование однолинейной схемы щитов

  • Генерация графической и табличной формы однолинейной (принципиальной) схемы сети по ГОСТ 21.613-2014;
  • Автоматическое обновление параметров и структуры.

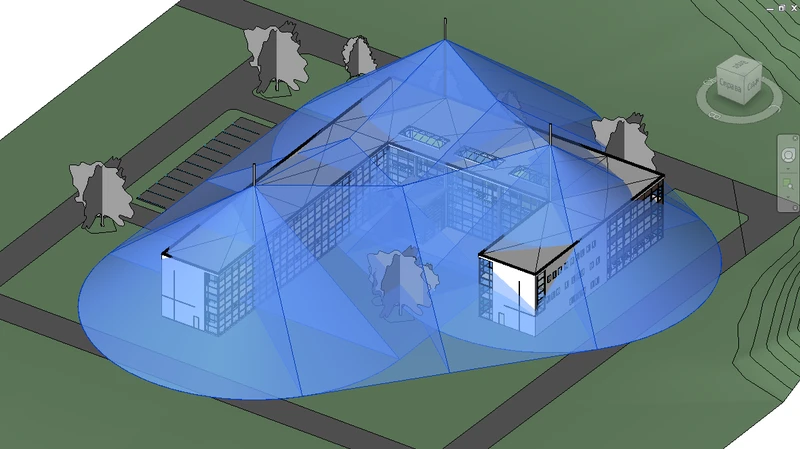

Расчет и построение зоны молниезащиты

Расчет и построение зоны молниезащиты

  • Расстановка молниеприемников;
  • Расчет и построение зон молниезащиты стержневых и тросовых молниеотводов по СО 153-34.21.122-2003 и по РД 34.21.122-87;
  • Вывод информации о молниеприемниках и защитных зонах в соответствующие спецификации.

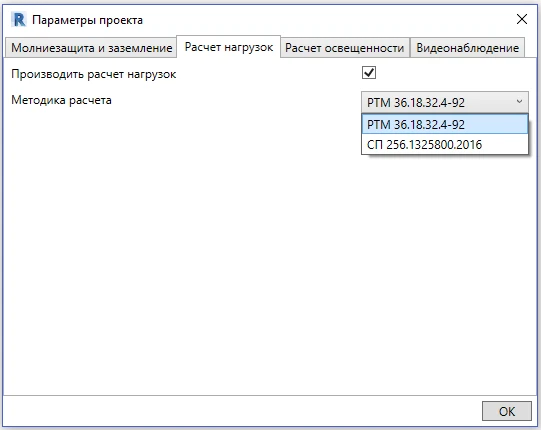

Расчет электрических нагрузок

Расчет электрических нагрузок

Расчет электрических нагрузок по двум методикам:
  • РТМ 36.18.32.4-92 (методика, предназначенная для промышленных объектов);
  • СП 256.1325800.2016 (методика, предназначенная для гражданских объектов).
Обустройство заземляющего устройства

Обустройство заземляющего устройства

  • Проектирование и расчет сопротивления искусственных заземлителей;
  • Вывод расчетной информации о заземлителях в соответствующие ведомости.

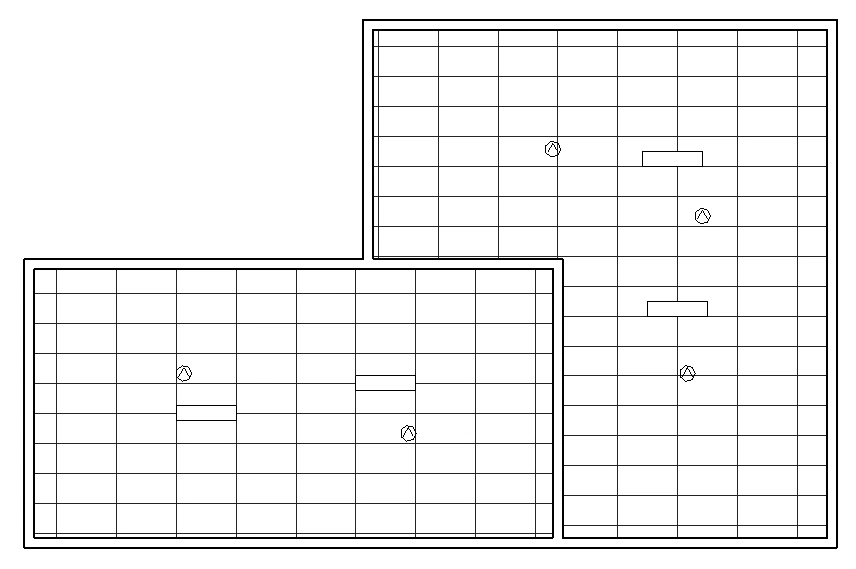

Расстановка пожарных извещателей

Расстановка пожарных извещателей

Автоматическая расстановка пожарных извещателей по СП 5.13130.2009 с учетом: расстояний от извещателей до стены и между извещателями (СП 5.13130.2009, таблицы 13.3 и 13.5); наличия систем пожаротушения и дымоудаления (СП 5.13130.2009, п. 14.1); расстояний до осветительных приборов и воздухозаборников (СП 5.13130.2009, п. 13.3.6). …

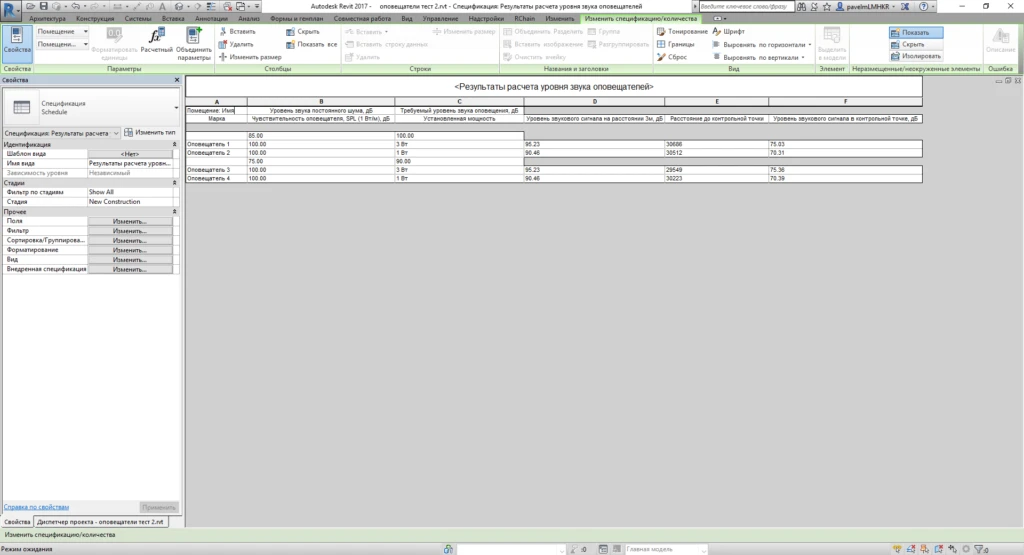

Расчет уровня звука оповещателей

Расчет уровня звука оповещателей

  • Расчет уровня звука оповещателей:
    • в контрольной точке;
    • на расстоянии 3 м;
    • суммарный уровень звукового сигнала от всех оповещателей.
  • Вывод расчетной и нормативной информации об оповещателях.

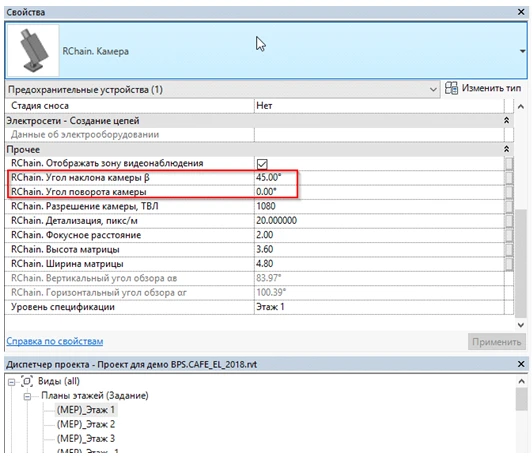

Расчет углов и зон обзора камер системы видеонаблюдения

Расчет углов и зон обзора камер системы видеонаблюдения

  • Расчет углов и зон обзора видеокамер;
  • Построение зон видеонаблюдения;
  • Вывод расчетной информации в отчетную таблицу.

Конфигурации

Новые возможности

Исправлены ошибки, возникавшие при

  • открытии проектов, сохраненных в более ранних версиях программы;
  • построении зон для двойных тросовых молниеприемников;
  • запуске RChain CS Электрика в Autodesk Revit совместно с другими плагинами.

Внесены дополнения и корректировки в пользовательскую документацию

Добавлена возможность обработки ошибок, возникающих при обнаружении удаленных ресурсов

Системные требования

Процессор

  • Минимальные требования: Intel Pentium IV и выше

Оперативная память

  • Минимальные требования: 2 Гб
  • Рекомендуемые требования: 8 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Минимальные требования: 60 Гб
  • Рекомендуемые требования: 150 Гб и более

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
