nanoCAD Акции Курсы Услуги Вебинары

RasterDesk / RasterDesk Pro

RasterDesk / RasterDesk Pro

Графический редактор, дополняющий функции AutoCAD профессиональными инструментами для работы с растровыми изображениями.

Все описание
Задачи
Сканирование в RasterDesk производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами ;
RasterDesk позволяет скорректировать различные геометрические параметры растрового изображения ;
RasterDesk содержит процедуры цветокоррекции и фильтрации растровых изображений ;
Реализованная в программе интеллектуальная объектная технология выбора растровых данных позволяет редактировать растровое изображение методами, аналогичными тем, которые используются при работе с векторными объектами в AutoCAD .
Все задачи

Все товары CSoft Development
Все товары направления

Обработка сканированных изображений

от 70 100 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.

О продукте

RasterDesk — графический редактор, дополняющий функции AutoCAD профессиональными инструментами для работы с растровыми изображениями.

RasterDesk имеет две модификации: базовую (RasterDesk) и профессиональную (RasterDesk Pro).

Базовая версия программы позволяет повышать качество отсканированного изображения, редактировать растровую графику с использованием инструментов AutoCAD и векторизовать растровое изображение в полуавтоматическом режиме.

Профессиональная версия программы дополнена инструментами автоматической векторизации, автоматической векторной коррекции и модулем распознавания текстов ABBYY FineReader 10.


Задачи

Сканирование в RasterDesk производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами.
RasterDesk позволяет скорректировать различные геометрические параметры растрового изображения.
RasterDesk содержит процедуры цветокоррекции и фильтрации растровых изображений.
Реализованная в программе интеллектуальная объектная технология выбора растровых данных позволяет редактировать растровое изображение методами, аналогичными тем, которые используются при работе с векторными объектами в AutoCAD.

Возможности

Заглушка

Сканирование

Сканирование в RasterDesk производится с помощью модуля WiseScan LE, который представляет собой комплексную систему, предназначенную для работы с широкоформатными монохромными и цветными сканерами. Управление сканером осуществляется на аппаратном уровне или с помощью TWAIN-интерфейса.

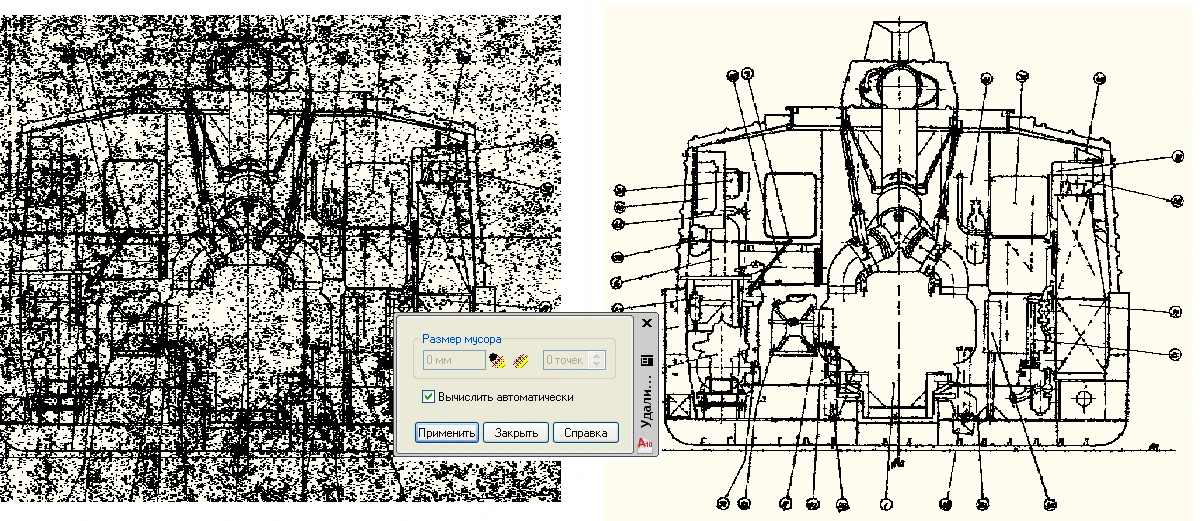

Фильтрация монохромных изображений

Фильтрация монохромных изображений

  • Удаление «мусора»;
  • Заливка «дырок» и маломерных отверстий;
  • Заливка разрывов в линиях;
  • Сглаживание;
  • Утоньшение/Утолщение;
  • Контур;
  • Инверсия;
  • Выделение объектов по типу и размеру.

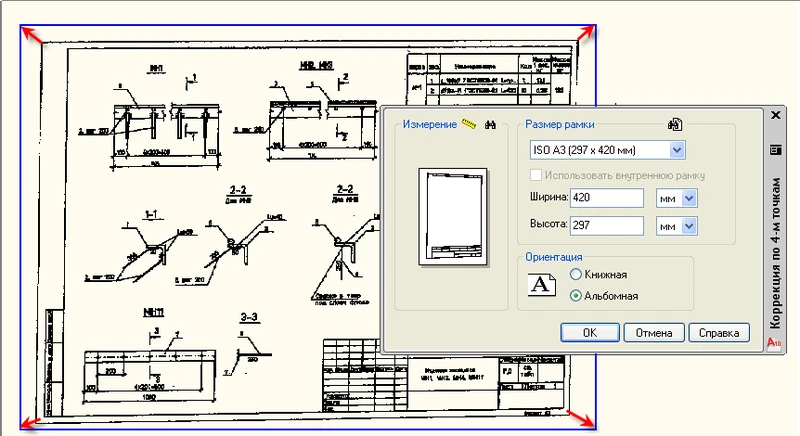

Геометрическая коррекция

Геометрическая коррекция

RasterDesk позволяет скорректировать различные геометрические параметры растрового изображения. С помощью инструментов геометрической коррекции можно: привести изображение к заданному формату листа; масштабировать изображение и изменить его разрешение; обрезать изображение; устранить перекос; зеркально отобразить изображение относительно вертикальной или горизонтальной оси; повернуть изоб…

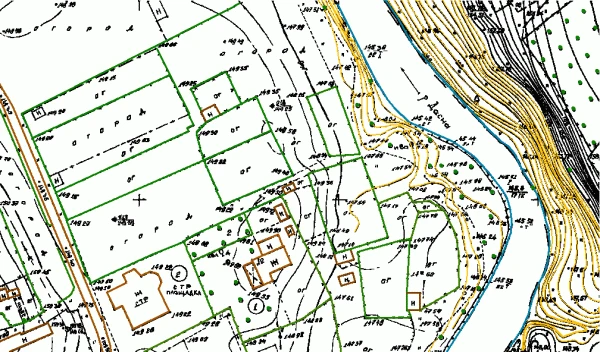

Калибровка

Калибровка

Калибровка применяется для устранения произвольных (линейных и нелинейных) искажений растровых изображений любого типа: монохромных, полутоновых и цветных. Эта операция чаще всего используется для исправления погрешностей геодезических планов и карт в растровом формате. С помощью калибровки можно скорректировать ошибки сканирования и искажения, возникшие вследствие деформации исходных графических …

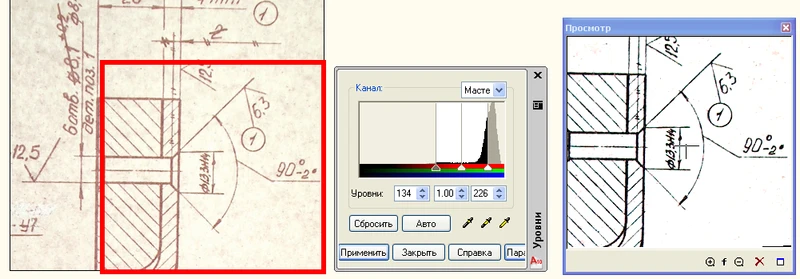

Цветокоррекция и цветная фильтрация

Цветокоррекция и цветная фильтрация

RasterDesk содержит следующие процедуры цветокоррекции и фильтрации растровых изображений: преобразование в RGB, полутоновые и 8-битные изображения; бинаризация — процедура создания монохромных изображений из цветного путем цветового или порогового разделения; адаптивная бинаризация — бинаризация изображений градации серого, имеющих неоднородный фон (синьки, сепии); изменение яркости, контра…

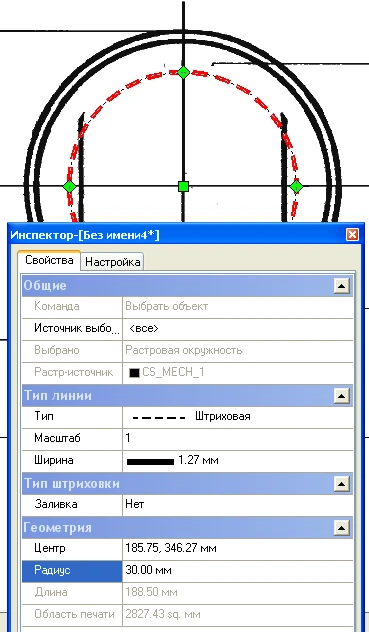

Выбор и редактирование растровых объектов
Выбор и редактирование растровых объектов
Выбор и редактирование растровых объектов

Выбор и редактирование растровых объектов

Реализованная в программе интеллектуальная объектная технология выбора растровых данных позволяет редактировать растровое изображение методами, аналогичными тем, которые используются при работе с векторными объектами в AutoCAD. С помощью программы можно редактировать растровые примитивы, такие как отрезки, дуги, окружности, полилинии и т.д. Редактирование растровых объектов производится теми же и…

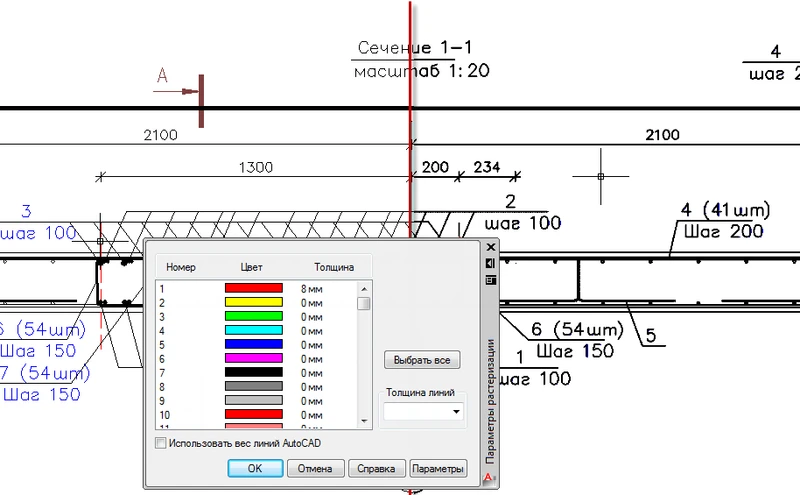

Растеризация

Растеризация

Растеризация — процесс перевода векторной графики в нередактируемое растровое изображение. В RasterDesk реализованы два метода растеризации векторных объектов: быстрый метод, при котором толщина получаемой растровой линии может быть задана с помощью атрибута Вес линий; точный метод использует возможности адаптированного виртуального принтера AutoCAD и отличается более высокой точностью. …

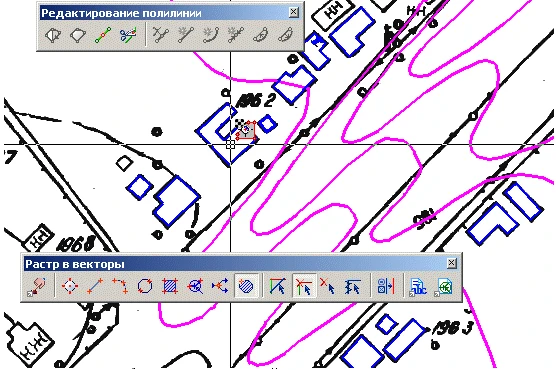

Трассировка, полуавтоматическая векторизация
Трассировка, полуавтоматическая векторизация

Трассировка, полуавтоматическая векторизация

Трассировка — интерактивная процедура, позволяющая провести векторизацию растрового изображения любого типа, а также сгладить или удалить объекты монохромного растрового изображения. Трассировка основана на технологии локального распознавания растровых геометрических примитивов, с помощью которой программа идентифицирует растровые линии как отрезок, дугу или окружность и генерирует соответствующи…

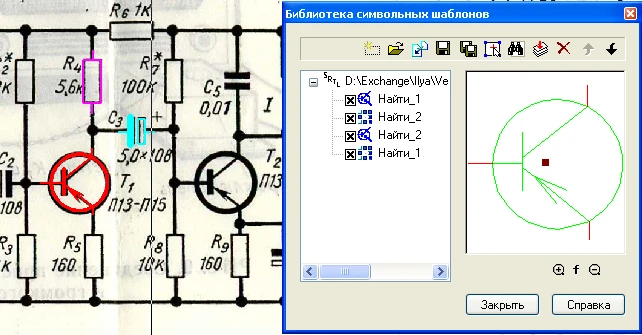

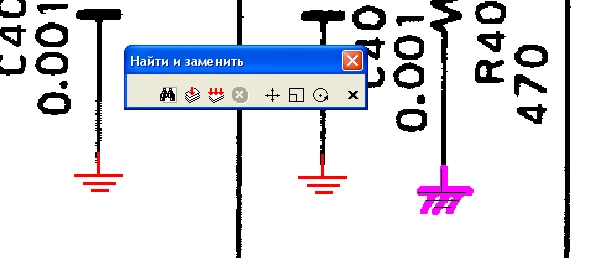

Поиск и замена растровых и векторных объектов
Поиск и замена растровых и векторных объектов

Поиск и замена растровых и векторных объектов

Операция поиска и замены позволяет находить объекты монохромных растровых изображений, а также наборы векторных объектов и заменять их на любые векторные или растровые объекты. В качестве образца для поиска могут быть использованы как растровые данные, так и векторные объекты. Команда позволяет искать похожие на заданный векторный образец наборы векторных объектов, образующих символы.

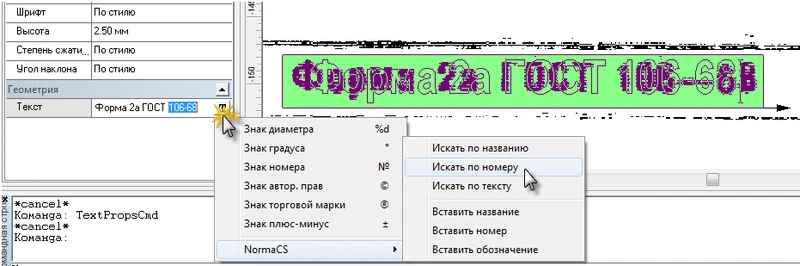

Интеграция с информационной системой нормативных документов NormaCS
Интеграция с информационной системой нормативных документов NormaCS

Интеграция с информационной системой нормативных документов NormaCS

Для векторного текста или распознанного растрового фрагмента текста в программе RasterDesk 10 можно осуществить поиск нормативного документа в информационной системе NormaCS. Если искомый документ заменен более новым, то предусмотрена возможность замены текста в RasterDesk на обозначение или номер замененного документа. В RasterDesk этот функционал реализован для команды Редактировать растровый т…

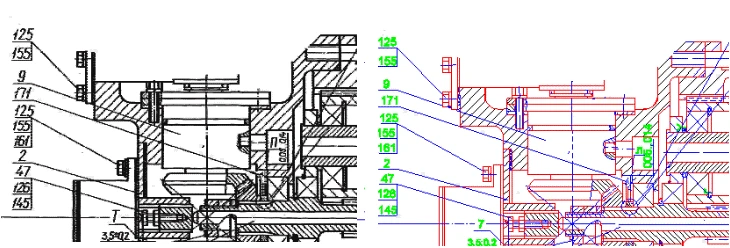

Автоматическая векторизация

Автоматическая векторизация

Автоматическая векторизация — процедура, в результате которой генерируются векторные объекты, передающие исходное растровое изображение. RasterDesk Pro распознает объекты следующих типов: точки, отрезки, окружности, дуги, контуры, штриховки, тексты и символы. Предусмотрена возможность обучить программу распознавать новые тексты и символы. При векторизации отрезков, кругов, дуг и полилиний программ…
Коррекция результатов векторизации
Коррекция результатов векторизации

Коррекция результатов векторизации

Полученные в результате автоматической векторизации низкокачественных растровых изображений векторные объекты, как правило, требуют дополнительной коррекции. Коррекция необходима, если после распознавания таких объектов, как линия, окружность, дуга и полилиния, получается множество отдельных векторов-фрагментов (например, вместо линии — несколько линейных отрезков, вместо растрового круга — множес…

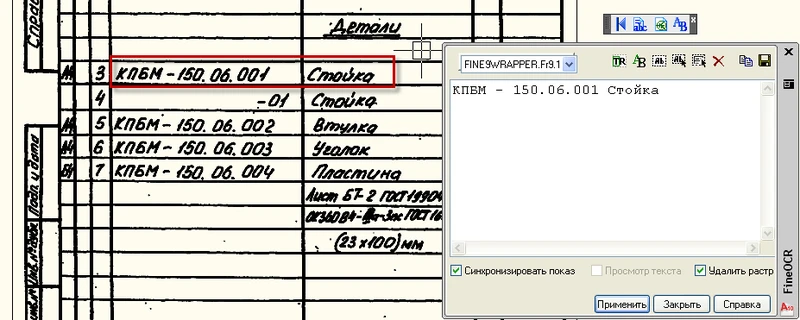

Распознавание текстов

Распознавание текстов

В программу RasterDesk Pro 10 включен дополнительный модуль распознавания текста OCR ABBYY FineReader 10. Модуль позволяет распознавать большие объемы текста хорошего и среднего качества, выполненного шрифтами обычного начертания. Для распознавания текстов использующих декоративные шрифты или специальные символы в модуле предусмотрена возможность обучения символам. RasterDesk OCR помечает все соз…

Конфигурации

Новые возможности

Поддержка файлов формата *.webp

В настоящее время не представляется возможным использовать библиотеку libwebp-1.0.0, которая кодирует/декодирует формат *.webp. Предлагается обходное решение: использовать утилиты командной строки utilities cwebp/dwebp для кодирования/декодирования файлов *.webp в/из PNG-, JPEG-, TIFF-файлов.

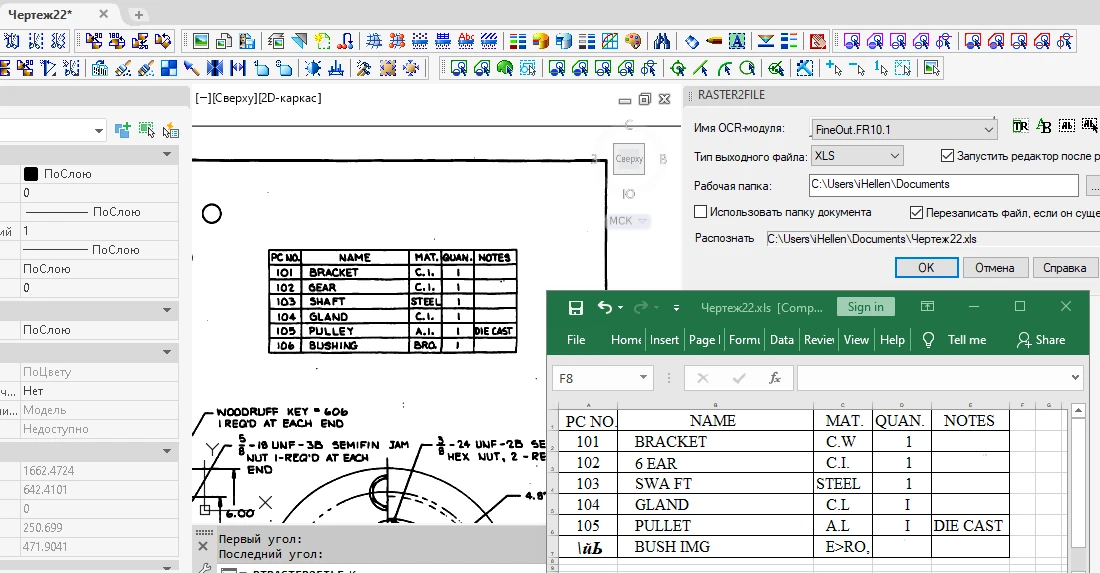

Распознавание текстовых таблиц на растрах

В команду Распознать текст в файл (Raster2File) добавлена возможность распознавания и экспорта таблиц. В настройках команды можно указать папку для сохранения табличного файла или сохранить в папку с исходным растром; можно указать, запускать ли табличный редактор после распознавания таблицы.

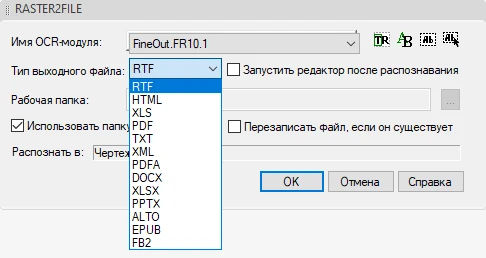

Вывод текста во внешний файл

Доработана команда Распознать текст в файл (Raster2File). Теперь она позволяет распознавать тексты на растровых файлах и экспортировать их в файлы различных форматов: .xls, .doc, .txt, .xtml и др.

Интеграция 64-битной версии RasterDesk с ABBYY Online OCR

ABBYY Online OCR добавлен в 64-битную версию RasterDesk, теперь распознавание текстов работает и в ней.

AutoCAD 2021−2022

Обеспечена поддержка работы RasterDesk на платформах AutoCAD 2021−2022.

Системные требования

Графическая платформа

  • Autodesk AutoCAD 2015/2016/2017/2018/2019/2020/2021/2022 (32- и 64-разрядные версии)

Процессор

  • Минимальные требования: Intel Pentium IV и выше

Оперативная память

  • Минимальные требования: 1 Гб
  • Рекомендуемые требования: 2 Гб и выше

Оперативная память

  • Минимальные требования: 1 Гб
  • Рекомендуемые требования: 4 Гб и выше

Место на диске

  • 500 Мб и более на системном диске

Операционная система

  • Windows 7 (32-bit, 64-bit);
  • Windows 8 (32-bit, 64-bit);
  • Windows 10 (32-bit, 64-bit).
