Программный продукт, предназначенный для проектирования структурированных кабельных систем, телефонии здания, а также систем кабельных каналов, сочетающий удобный, специально сконструированный интерфейс, точно подобранные и настроенные инструменты графического отображения, а также средства для выполнения необходимых расчетов при подборе оборудования.

Все описание
Задачи
Консолидация информации по проекту ;
Создание системы кабельных каналов ;
Проектирование горизонтальной подсистемы ;
Проектирование магистральной подсистемы здания .
Все задачи

Все товары CSoft Development
Все товары направления

Автоматизированное проектирование

Инженерные сети

Инженерный анализ

Оформление чертежей

Электротехнические решения

от 96 000 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.

О продукте

Специализированное программное обеспечение Project Studio CS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки».

Будучи приложением к AutoCAD, Project Studio CS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE-объекты и т.д.), а при использовании Autodesk Architectural Desktop или AutoCAD Architecture — работать с *.dwg-файлами, созданными в этих программах.

Задачи

Консолидация информации по проекту.
Создание системы кабельных каналов.
Проектирование горизонтальной подсистемы.
Проектирование магистральной подсистемы здания.

Возможности

Область применения

Область применения

Специализированное программное обеспечение Project Studio CS СКС — инструмент, позволяющий повысить эффективность труда при проектировании структурированных кабельных систем, на сленге проектировщиков — «слаботочки». Будучи приложением к AutoCAD, Project Studio CS СКС позволяет загружать архитектурную подоснову любого формата, поддерживаемого этой системой (*.dwg-файлы, растровые изображения, OLE…
Организация работы
Организация работы
Организация работы

Организация работы

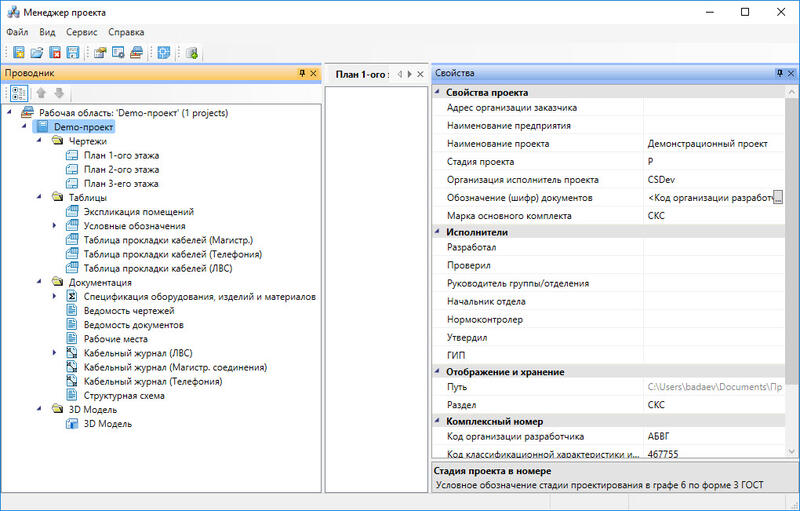

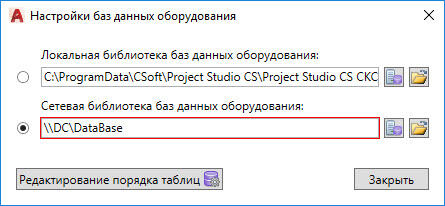

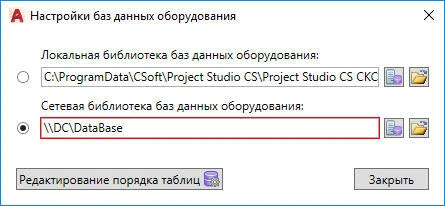

Одним из факторов успешного выполнения проекта является доступ к проектной информации. Работа в Project Studio CS СКС построена вокруг инструмента Менеджер проекта — фактически центральной базы данных проекта, которая содержит чертежи, автоматически формируемые отчеты и результаты расчетов, а также позволяет собрать все необходимые документы для выполнения проекта (техническое задание, пояснительн…
Заглушка

Моделирование

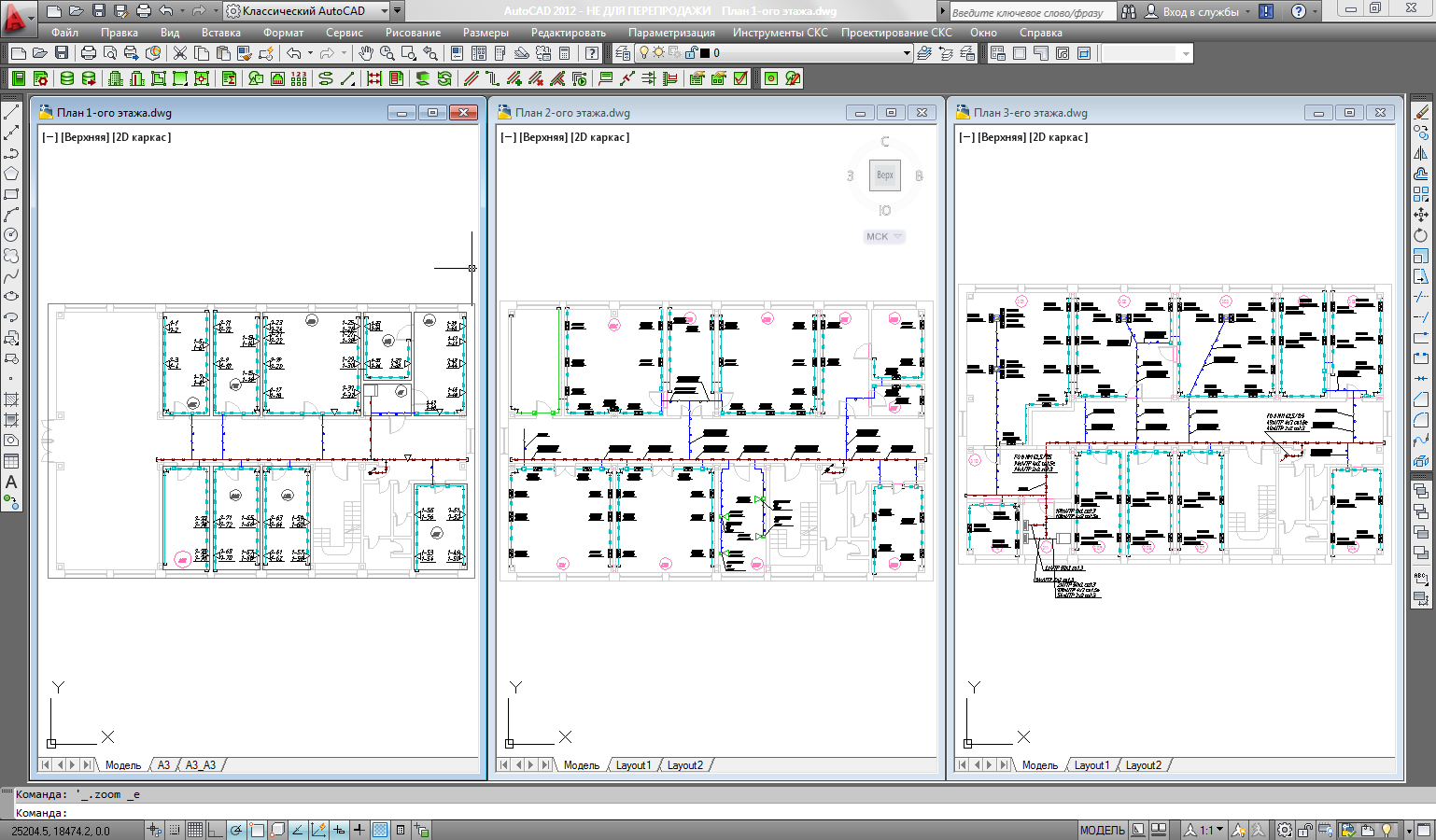

Project Studio CS СКС — это переход от работы с отдельными чертежами к моделированию проектируемой системы без принципиального изменения приемов и методов проектирования. Информационная модель системы позволяет спроектировать систему именно так, как она будет смонтирована в действительности, а рабочую документацию получить в максимально автоматизированном режиме. Кроме того, единая модель системы …
Заглушка

Создание структурированных кабельных систем

При использовании программы Project Studio CS СКС пользователь имеет возможность работать со следующими подсистемами СКС. Подсистема рабочего места При работе с этой подсистемой учитываются различные варианты установки рабочих мест (на стену, в короб, лючок, сервисную колонну и т.п.), а также любые варианты комплектации каждого из них. Рабочие места могут быть установлены как вручную, так и в ав…
Создание системы кабельных каналов
Создание системы кабельных каналов

Создание системы кабельных каналов

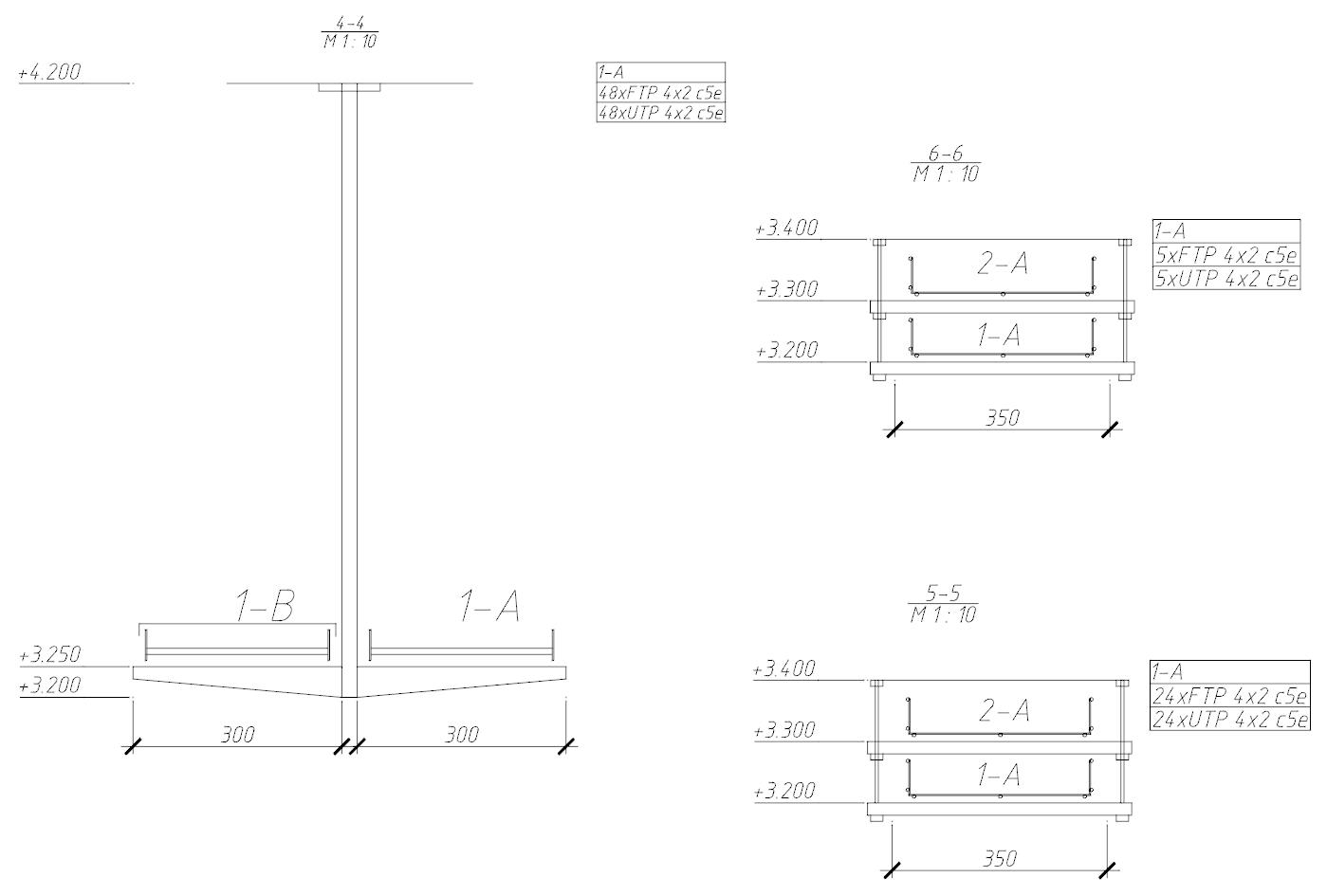

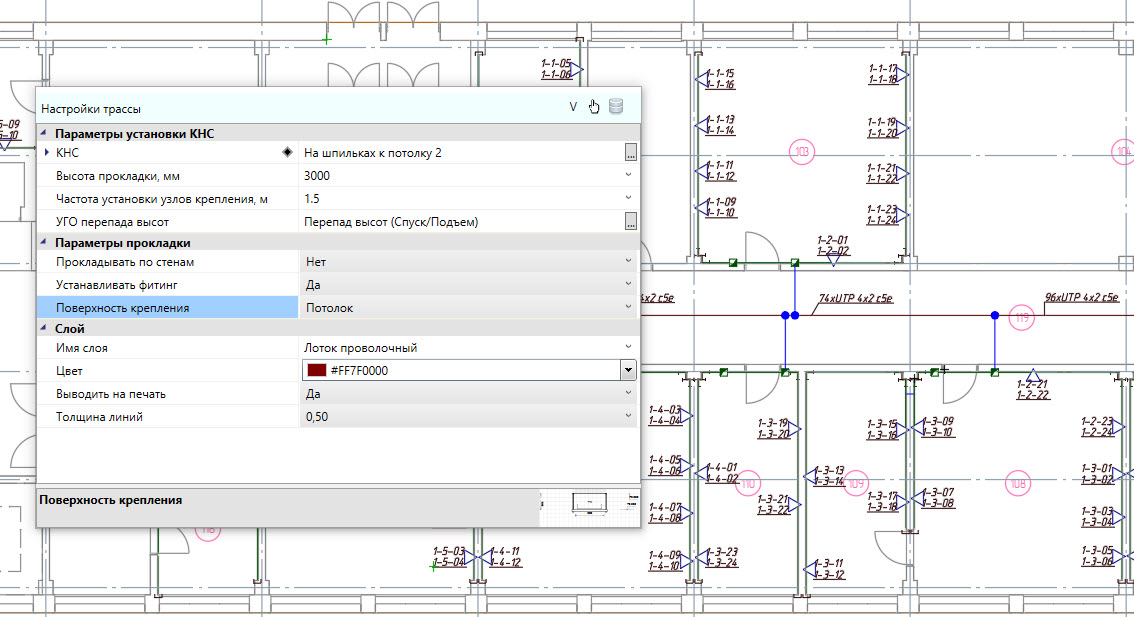

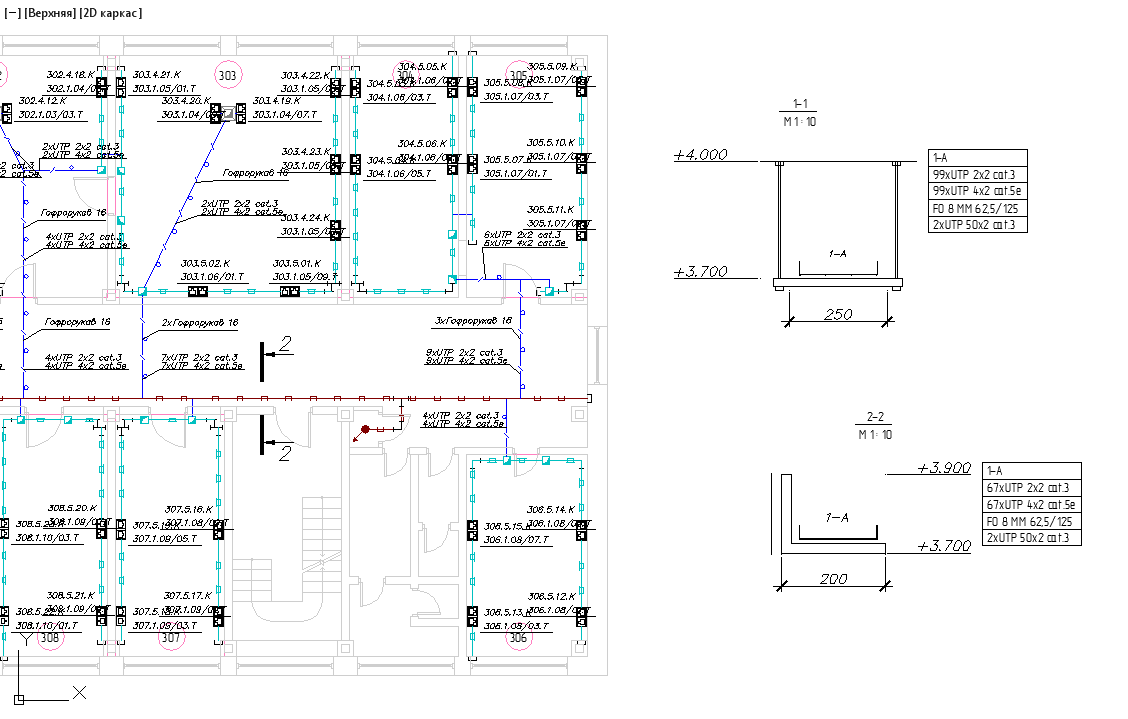

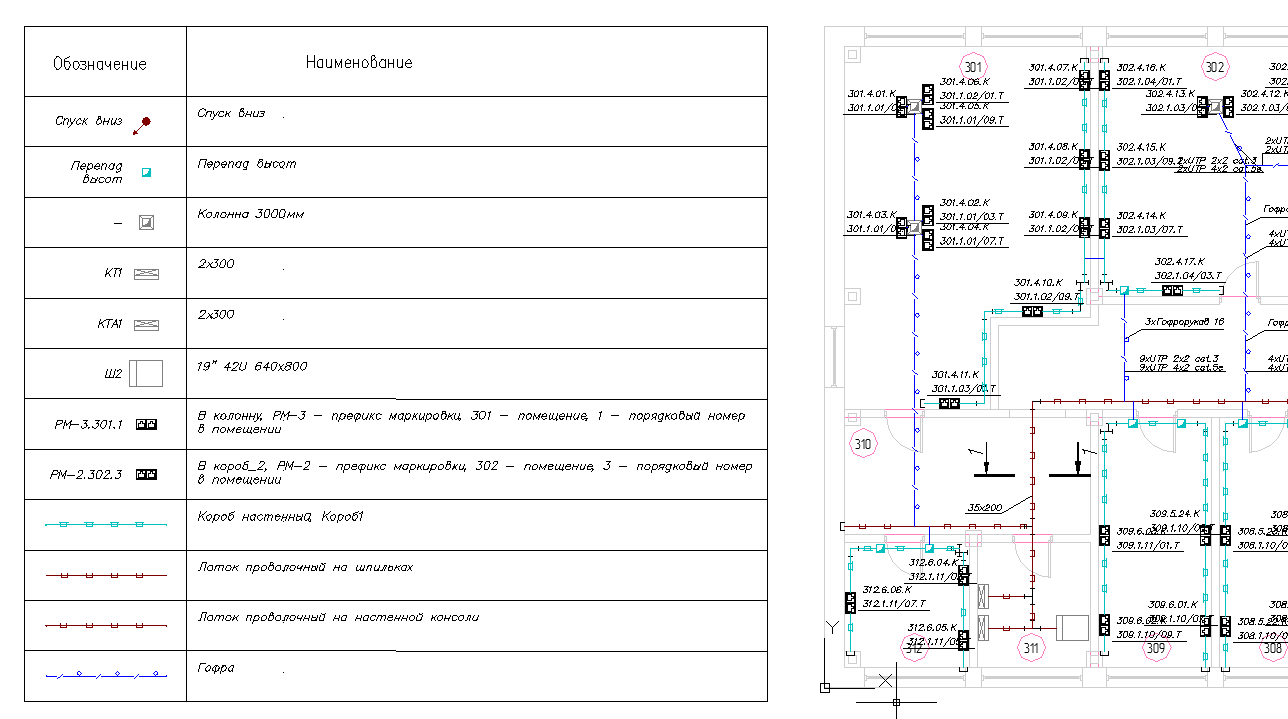

Программный продукт Project Studio CS СКС позволяет создавать системы кабельных каналов практически любой сложности. В программе используются три основных типа кабельных каналов: лотки, трубы и короба. Установка свойств кабельных каналов осуществляется путем создания конфигураций. Программа Project Studio CS СКС позволяет загружать векторную архитектурно-строительную подоснову плана сооружения. П…
Работа с электротехнической моделью

Работа с электротехнической моделью

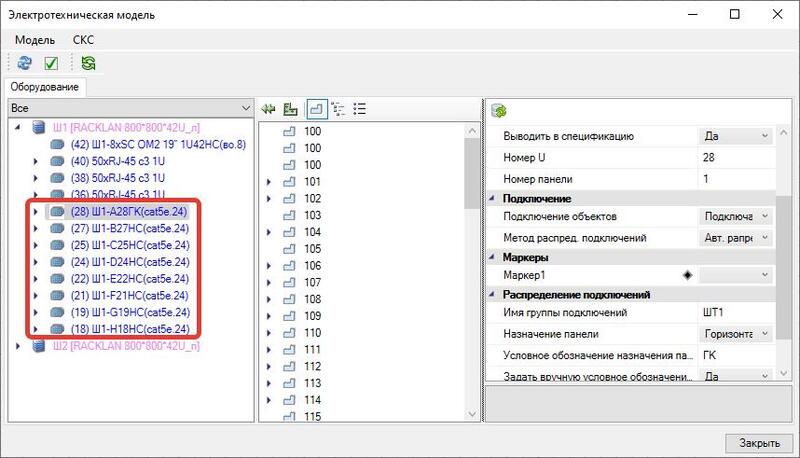

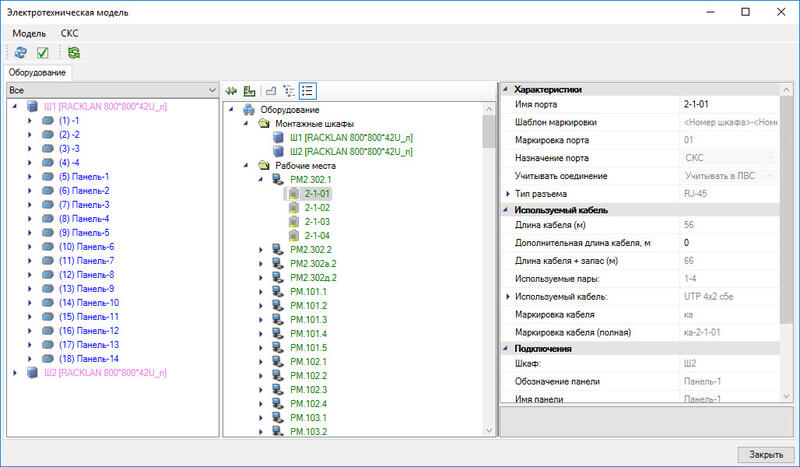

Все соединения в проекте осуществляются с помощью единой электротехнической модели (ЭТМ), которая позволяет быстро и безошибочно создать соединения как горизонтальной, так и магистральной подсистемы здания. ЭТМ проекта включает в себя команды, дублирующие команды панели инструментов программы, которые позволяют, не открывая чертежа, осуществлять перемаркировку объектов. В ЭТМ доступны для просмот…
3D-модель проектируемой системы
3D-модель проектируемой системы
3D-модель проектируемой системы

3D-модель проектируемой системы

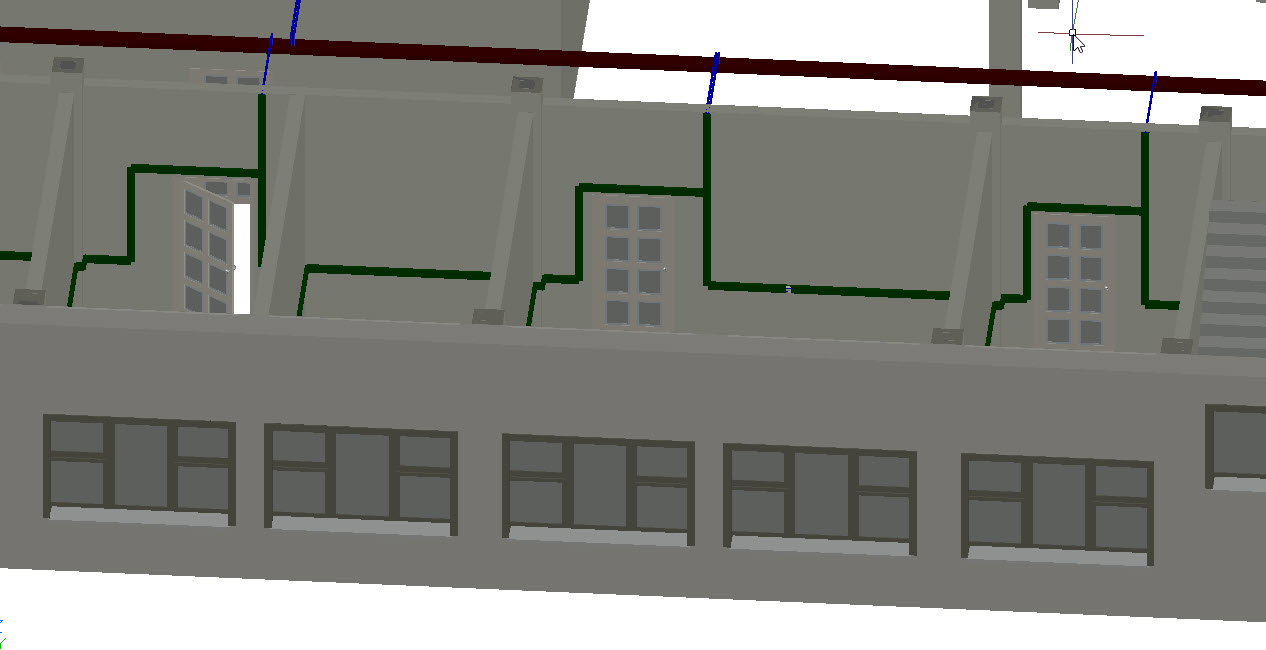

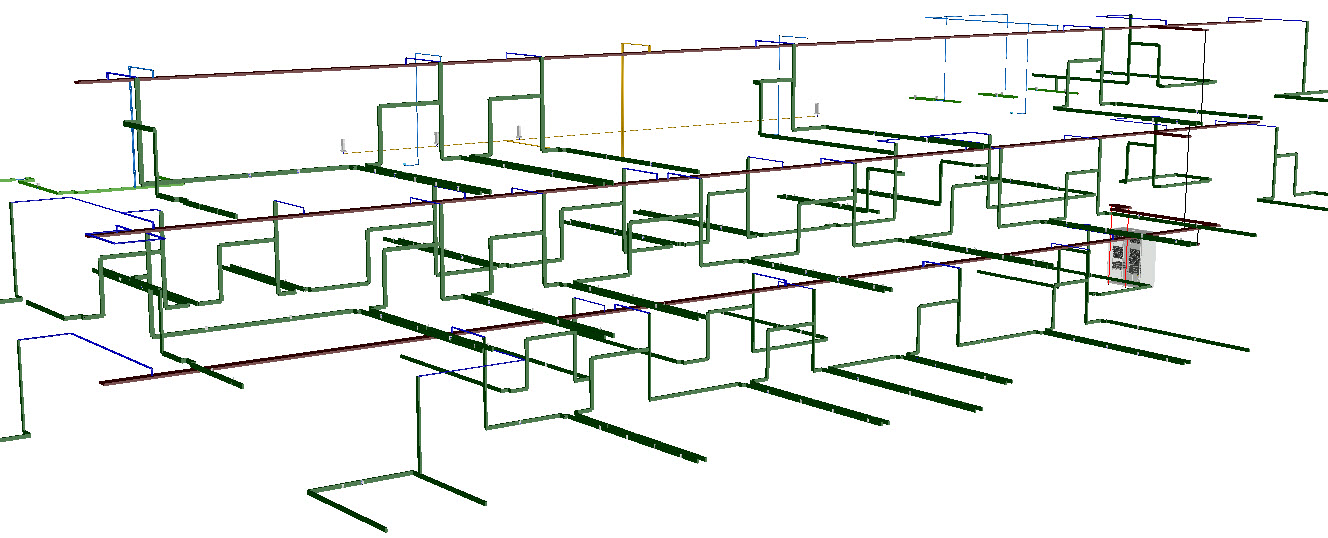

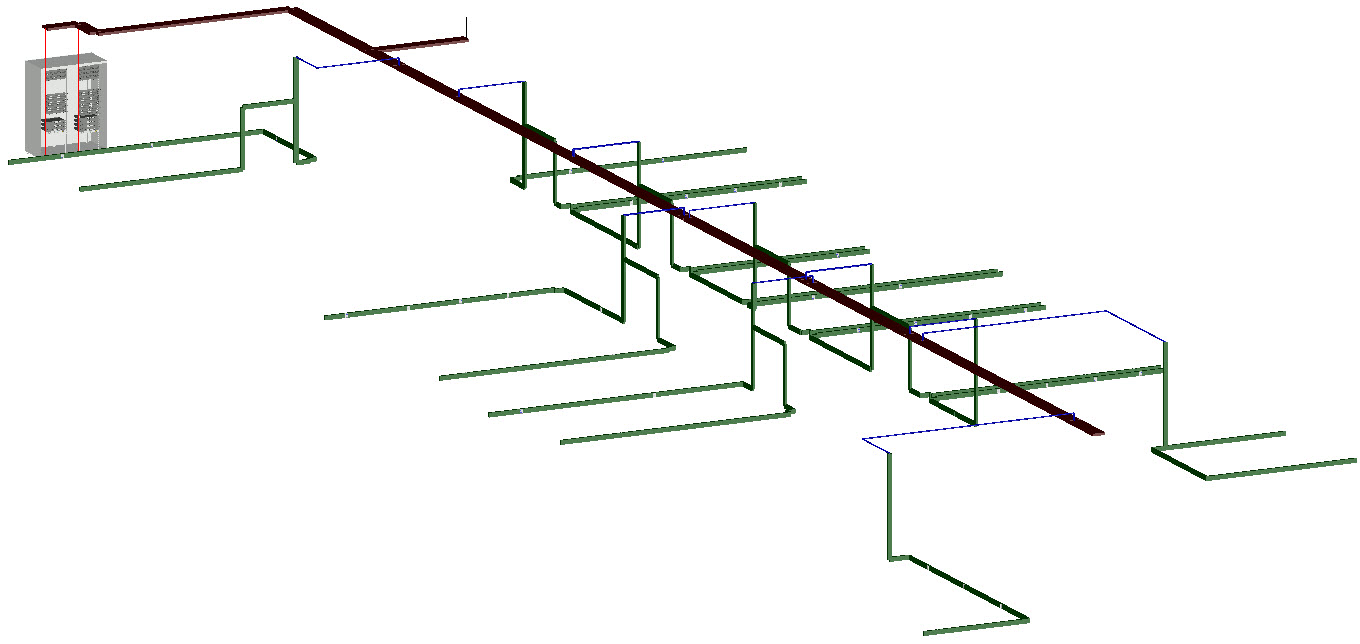

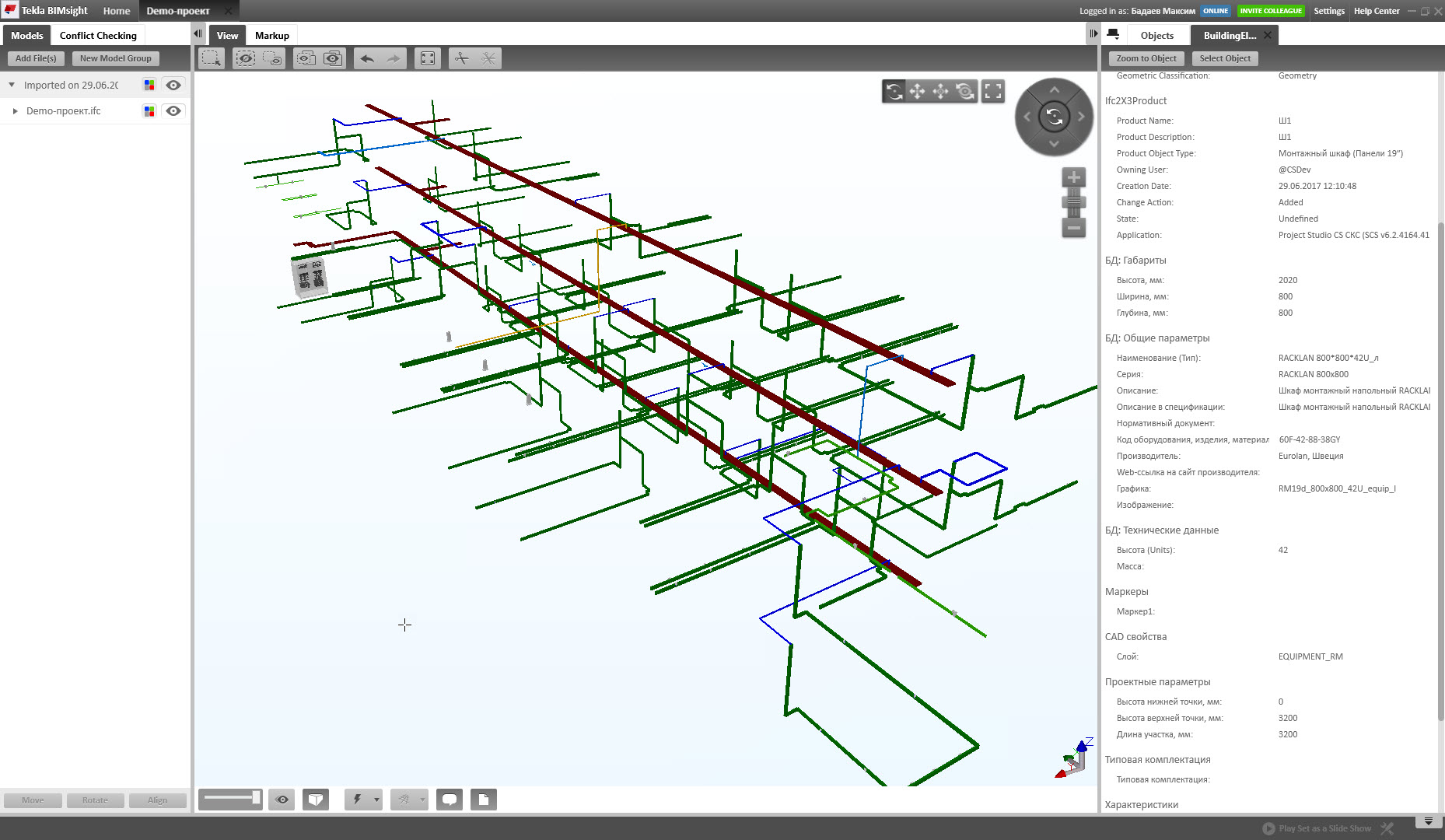

В качестве отчетного документа может быть использована и 3D-модель проектируемой системы. 3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также присутствия в каждом объекте, установленном на плане этажа, параметра высоты. Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяет изменять их …
Выгрузка в формат IFC

Выгрузка в формат IFC

Project Studio CS СКС позволяет выгружать информационную модель проектируемой системы в формат IFC (Industry Foundation Classes), предназначенный для обмена информацией в строительстве. Благодаря этому информационные модели структурированных кабельных систем, выполненные в Project Studio CS СКС, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую …
Документирование проекта
Документирование проекта
Документирование проекта

Документирование проекта

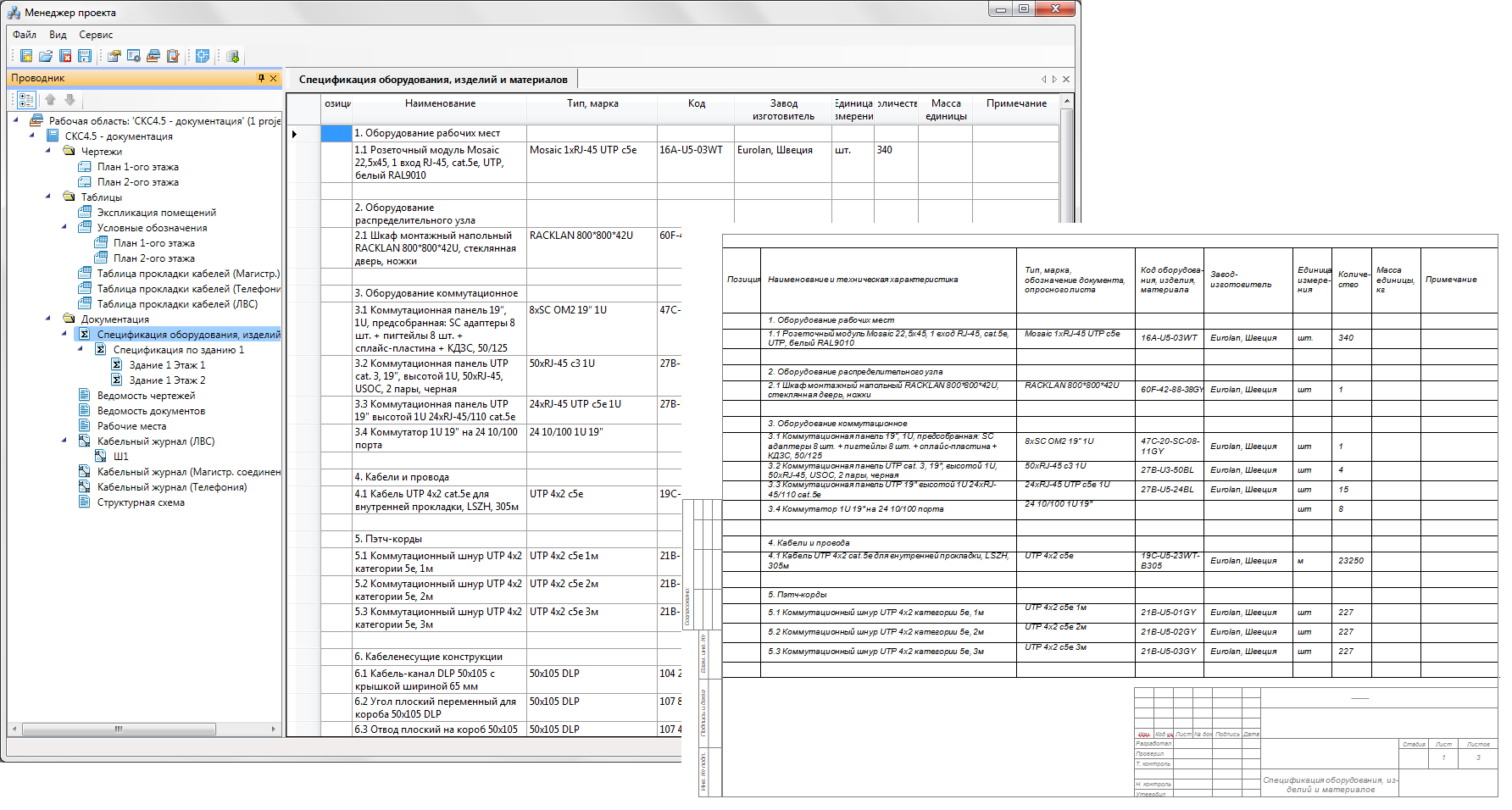

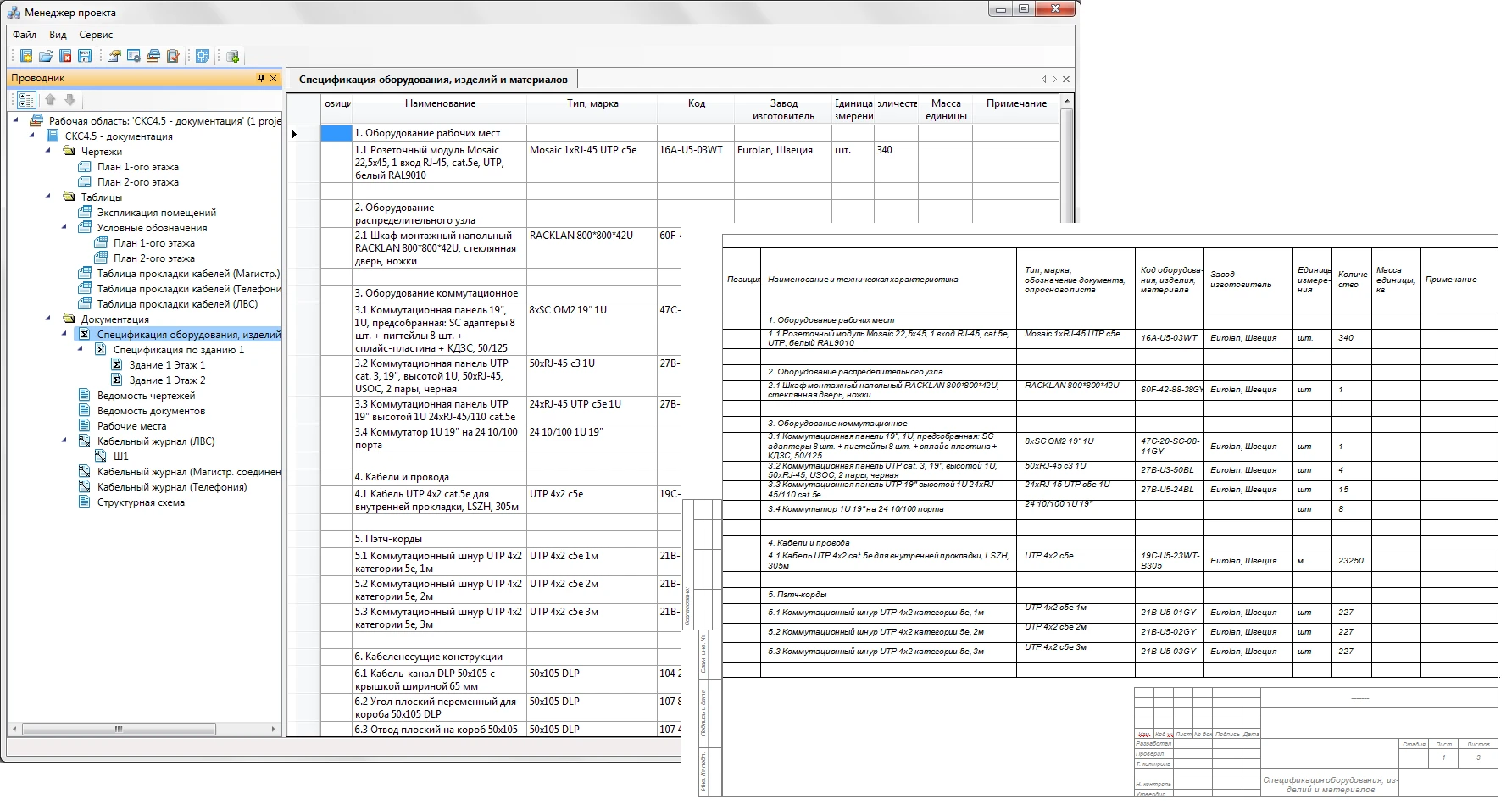

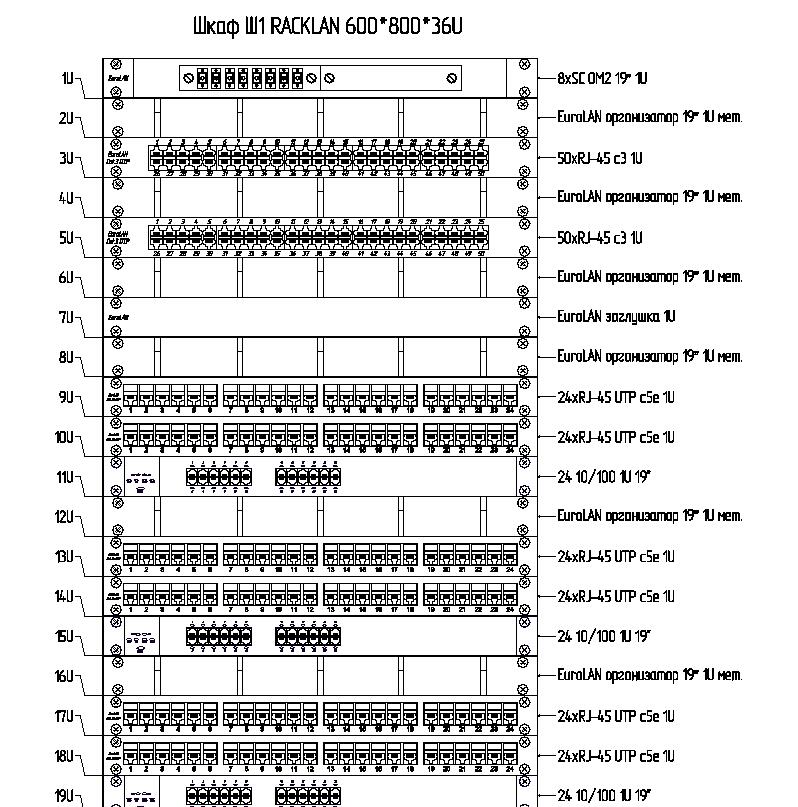

Project Studio CS СКС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме отчетные документы, сформированные в соответствии с отечественными стандартами, после чего выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь может в любой момент получить следующие согласованные документы:…

Конфигурации

Новые возможности

А также

  • Добавлена поддержка СУБД PostgreSQL при выгрузке моделей в CADLib Модель и Архив;
  • Исправлена ошибка добавления элементов в конфигурацию рабочих мест;
  • Запас длин кабельных каналов теперь задается в настройках шаблона спецификации;
  • Реализована возможность настройки профиля экспорта в IFC в соответствии с требованиями Московской государственной экспертизы;
  • Появилась возможность задать объектам в качестве индивидуальной комплектации элемент из любой таблицы базы данных оборудования;
  • Исправлены неточности, собранные online-системой регистрации ошибок, а также реализованы замечания и пожелания, присланные в письменном виде и как сообщения на официальном форуме.

Параметр "Выводить в спецификацию"

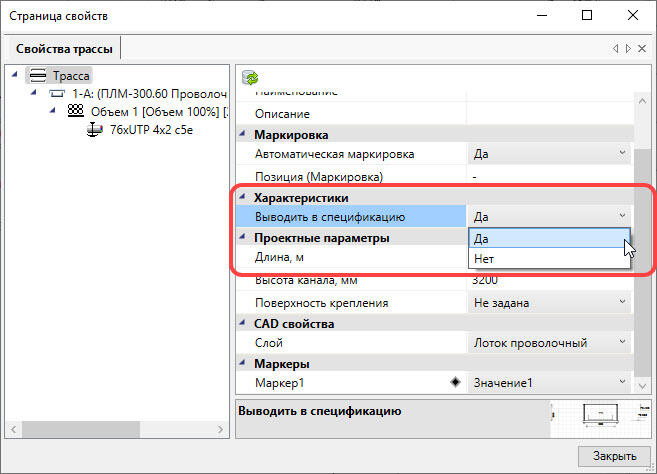

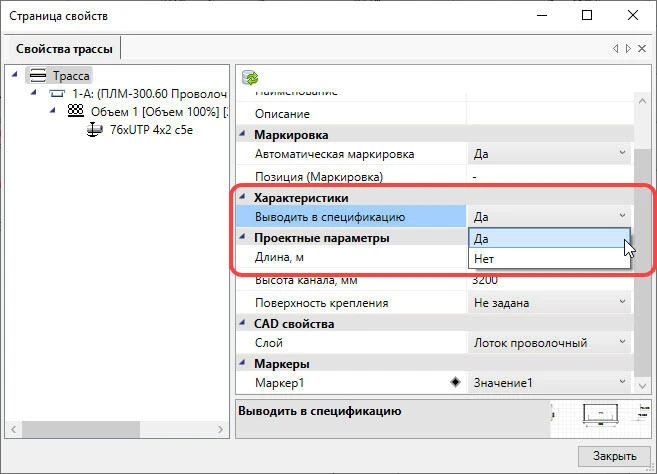

В свойствах трассы появился параметр Выводить в спецификацию. Теперь можно исключить попадание элементов конструкции трассы в спецификацию оборудования, изделий и материалов.

Экспорт

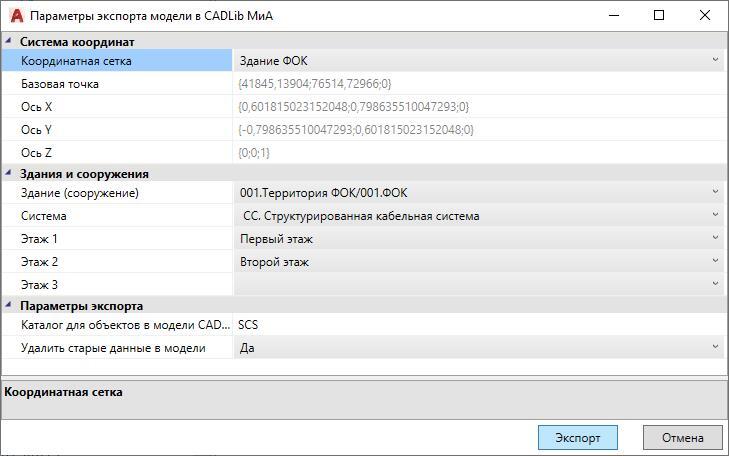

Реализована поддержка экспорта моделей структурированных кабельных систем, а также кабеленесущих систем в заданную структуру проекта CADLib Модель и Архив с учетом координатных сеток и проектируемых систем.

Выноска свойств помещений

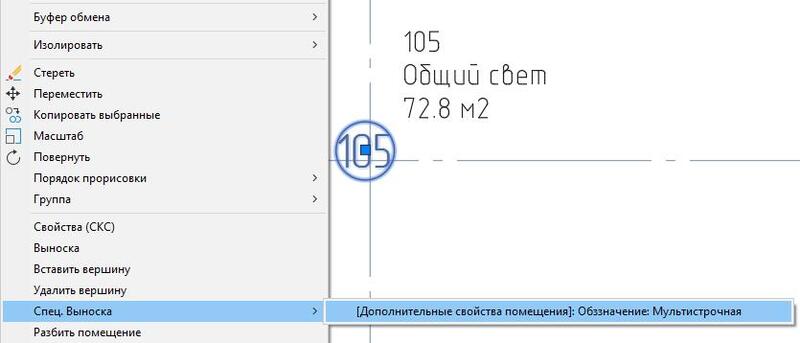

Добавлена возможность выводить выноску со свойствами помещений.

Автоматический штамп согласования

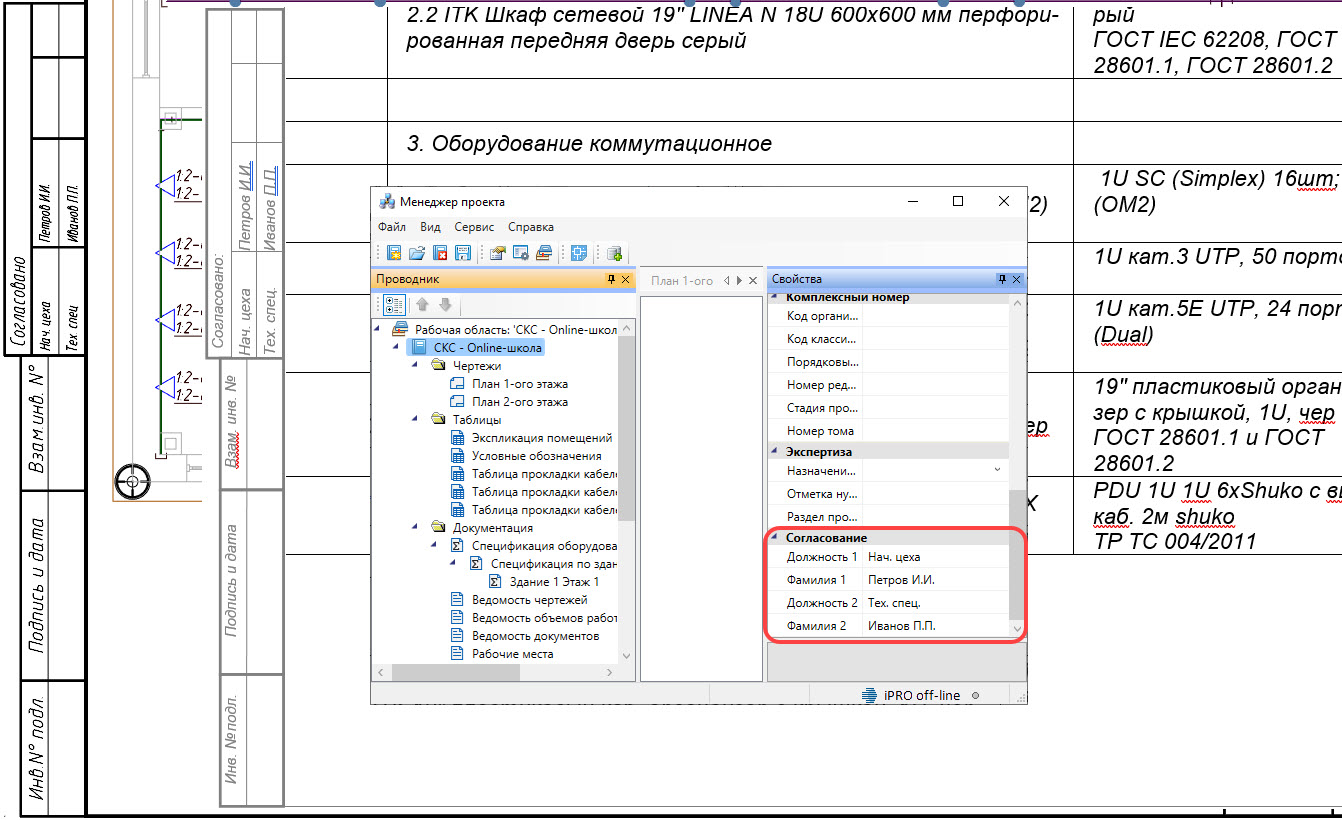

Добавлена возможность автоматического заполнения штампа согласования с указанием должности и ФИО.

Тип кабеля в лотках

Исправлена ошибка отображения количества типов кабеля в лотках.

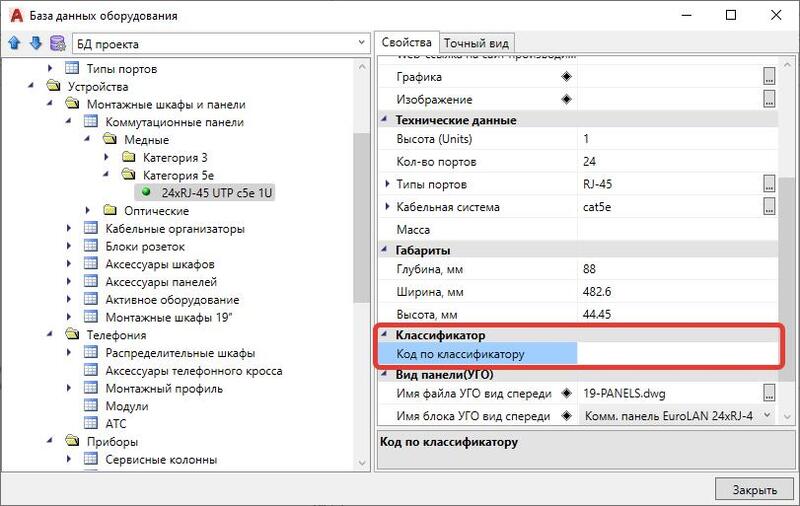

Код по классификатору

Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg.

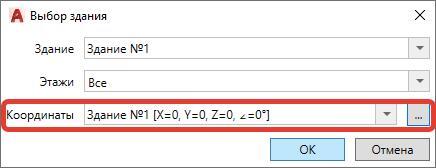

Абсолютные координаты

Добавлена возможность указания абсолютных координат при выгрузке модели проекта в IFC, RBIM или в *.dwg.

Дополнительные параметры свойств

Для маркировки рабочих мест добавлены дополнительные параметры свойств патч-панелей и свойств модулей для рабочих мест, такие как занимаемый юнит патч-панели в шкафу, назначение панели, типы портов и т.п.

Подключения РМ по оптике

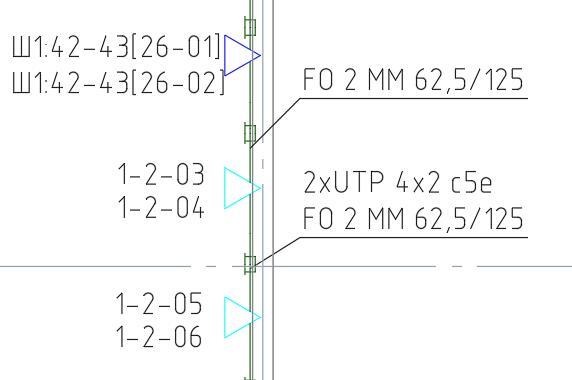

Подключения РМ по оптике. Появилась возможность подключать пару оптических портов на рабочих местах двужильным оптическим кабелем. Эта возможность реализована как для симплексных, так и дуплексных разъемов патч-панелей.

Шаблоны маркировки панелей

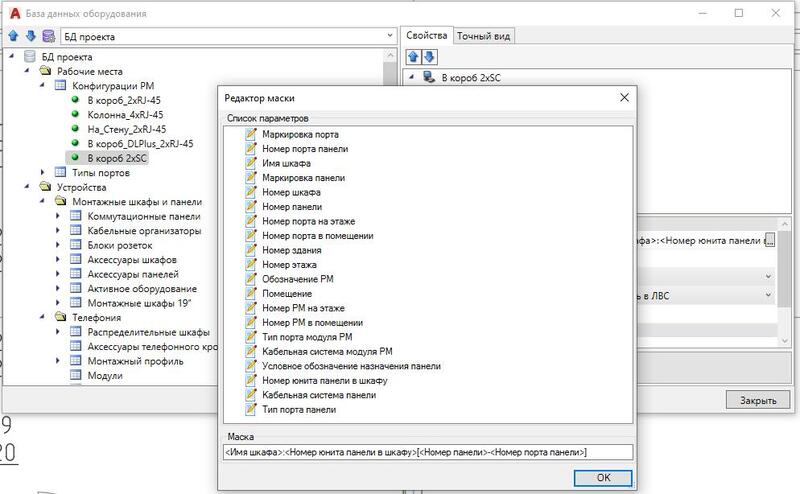

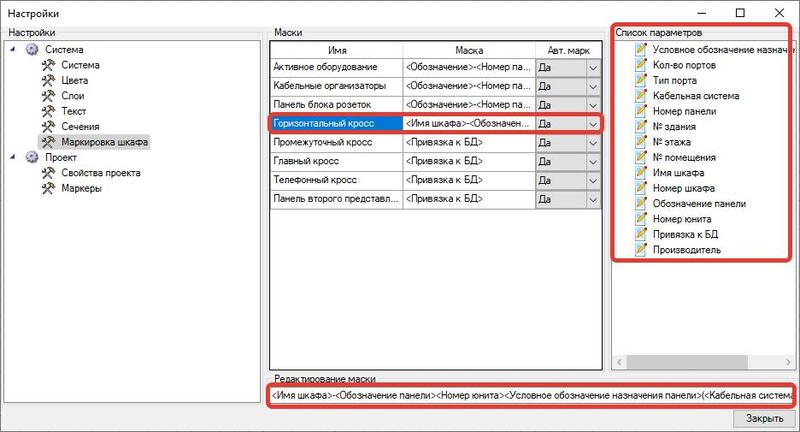

В настойках маркировки шкафа для каждого назначения патч-панелей есть возможность задать собственный шаблон маркировки, используя различные параметры. Как результат, для каждой патч-панели можно в автоматическом режиме получить уникальный номер.

Назначение патч-панелей

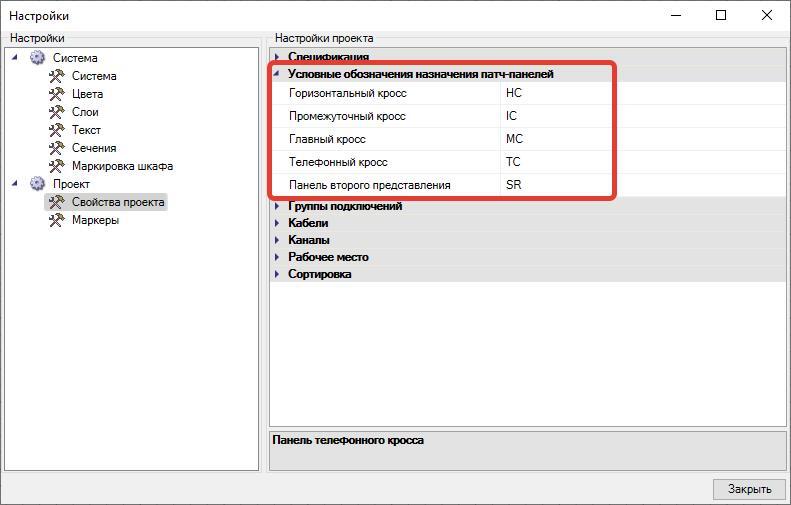

Для каждой патч-панели в шкафу можно выбрать ее назначение по ГОСТ Р 53246−2008: горизонтальный кросс, промежуточный кросс, главный кросс. Для каждого из назначений введено условное обозначение согласно указанному ГОСТ. Условные обозначения можно менять в свойствах проекта.

Системные требования

Процессор

  • Минимальные требования: Intel Pentium IV и выше

Оперативная память

  • Минимальные требования: 2 Гб
  • Рекомендуемые требования: 8 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Минимальные требования: 60 Гб
  • Рекомендуемые требования: 150 Гб и более

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • USB-порт (при установке программы с соответствующего носителя)
  • Мышь или другие устройства указания

Операционная система

  • Windows 7 (32-bit, 64-bit);
  • Windows 8 (32-bit, 64-bit);
  • Windows 10 (32-bit, 64-bit).

Дополнительное ПО

  • AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Architectural Desktop 2007.
  • AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Building Systems 2007.
  • AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.

Дополнительное ПО

  • Microsoft Office 2003, 2007, 2010, 2013, 2016
  • OpenOffice.org 4.x
  • LibreOffice
  • Обозреватель Интернет

О разработчике
