Project Studio CS Фундаменты

Project Studio CS Фундаменты

Специализированное графическое приложение для подготовки схем расположения и чертежей фундаментов на свайном и естественном основаниях, включая расчет основания по деформациям для фундаментов колонн промышленных и гражданских зданий, сборных и монолитных ленточных фундаментов под кирпичные стены и фундаментные блоки, расчет свайного куста на прочность по несущей способности сваи.

Все описание
Задачи

Управление настройками параметров всех элементов программы

Использование стандартных и создание пользовательских слоев с настройкой их свойств

Сохранение настроек в файле для их последующего использования в других проектах.

В модуле реализован набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС

Все задачи

от 82 300 ₽

Также заявку на программное обеспечение можете направить через мессенджеры

Информация на сайте ни при каких условиях не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Описание, технические характеристики, комплектация и внешний вид продукта могут отличаться от заявленных или могут быть изменены производителем без предупреждения

Описание

Основной особенностью модуля «Фундаменты» является разумная минимизация исходных данных при максимальном объеме получаемых результатов с отчетливым акцентом на использование гибких диалоговых режимов. Программные модули постоянно генерируют подсказки, сообщения о состоянии программы, заключения о причинах неудач, блокируют некорректные действия пользователя и предоставляют ему возможность возврата на любом этапе расчета или проектирования.

Пакет ориентирован на возможности полуавтоматического диалогового режима и располагает удобным сервисным аппаратом, позволяющим легко добиваться желаемых результатов:

  • при расстановке свай в многорядных ростверках;
  • при раскладке стеновых блоков в развертках стен подвалов;
  • при раскладке плит ленточных фундаментов сплошной или прерывистой раскладки;
  • при размещении фундаментных балок на схеме расположения.

Сервисный аппарат программы помогает находить оптимальные решения при расстановке свай в ленточных ростверках, а также при раскладке блоков, плит и рандбалок.

Полный комплект спецификаций формируется автоматически.

Основной особенностью модуля «Фундаменты» является разумная минимизация исходных данных при максимальном объеме получаемых результатов с отчетливым акцентом на использование гибких диалоговых режимов. Программные модули постоянно генерируют подсказки, сообщения о состоянии программы, заключения о причинах неудач, блокируют некорректные действия пользователя и предоставляют ему возможность возврата на любом этапе расчета или проектирования.

Пакет ориентирован на возможности полуавтоматического диалогового режима и располагает удобным сервисным аппаратом, позволяющим легко добиваться желаемых результатов:

  • при расстановке свай в многорядных ростверках;
  • при раскладке стеновых блоков в развертках стен подвалов;
  • при раскладке плит ленточных фундаментов сплошной или прерывистой раскладки;
  • при размещении фундаментных балок на схеме расположения.

Сервисный аппарат программы помогает находить оптимальные решения при расстановке свай в ленточных ростверках, а также при раскладке блоков, плит и рандбалок. Полный комплект спецификаций формируется автоматически.

Модуль предназначен для решения комплекса задач и базируется на действующих нормативных документах.

  • Разработка чертежей марок КЖ и КЖИ в соответствии с отечественными стандартами в среде AutoCAD, Autodesk Architectural Desktop, AutoCAD Architecture, Autodesk Building Systems, AutoCAD MEP.
  • Российская система для российских проектировщиков (Сертификат соответствия ГОСТ Р № РОСС RU. СП15. Н00700 № 0896267).
  • Оформление выходной документации в соответствии со стандартами СПДС.
  • Расчет, конструирование и подготовка чертежей столбчатых фундаментов на естественном и свайном основании.
  • Автоматизированная раскладка рандбалок и разверток стен подвалов из сборных бетонных блоков с получением поэтапных и суммарной спецификаций.
  • Отрисовка свайных оснований различных конфигураций (с автоматическим графическим разделением элементов, различающихся по параметрам) и получение поэтапных и суммарных спецификаций по свайным полям.
  • Отрисовка свайных фундаментов различных конфигураций (с автоматическим графическим разделением элементов, различающихся по параметрам) и получение спецификаций по свайным полям.
  • Использование совместно с модулями Project Studio CS Архитектура и Project Studio CS Конструкции в одном сеансе работы.
  • Расчет и конструирование фундаментов производятся в соответствии со следующими нормативными документами:
    • СНиП 2.02.01−83 Основания зданий и сооружений;
    • Пособие по проектированию оснований зданий и сооружений (Москва, 1986 г.);
    • СНиП 2.02.03−85 Свайные фундаменты;
    • СП 50−102−2003 Проектирование и устройство свайных фундаментов;
    • СНиП 2.01.07−85 Нагрузки и воздействия.

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Функционал

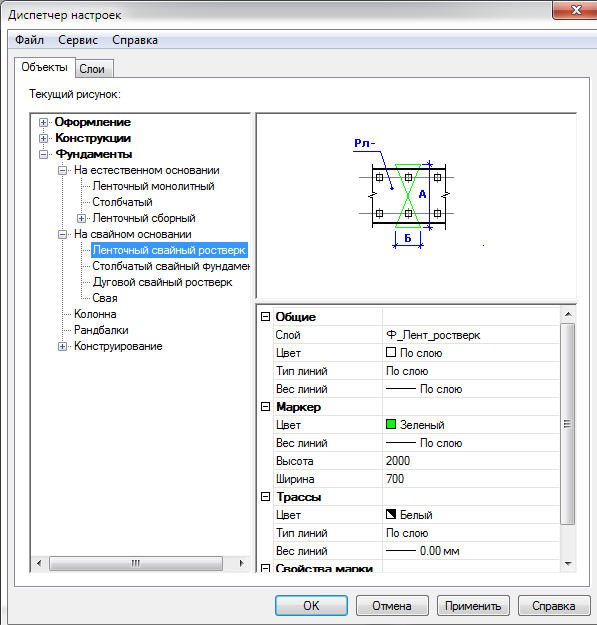

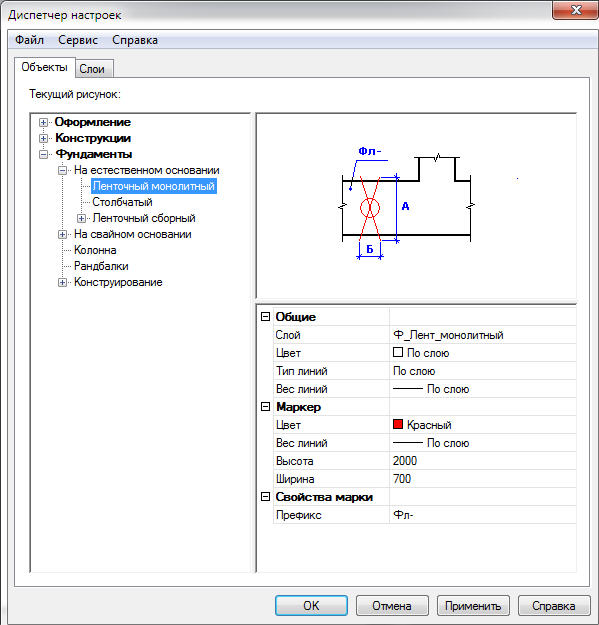

Диспетчер настроек параметров объектов

Диспетчер настроек параметров объектов предназначен для создания шаблона чертежа.

Используется для решения следующих задач:

  • управление настройками параметров всех элементов программы (рис. 1−3);

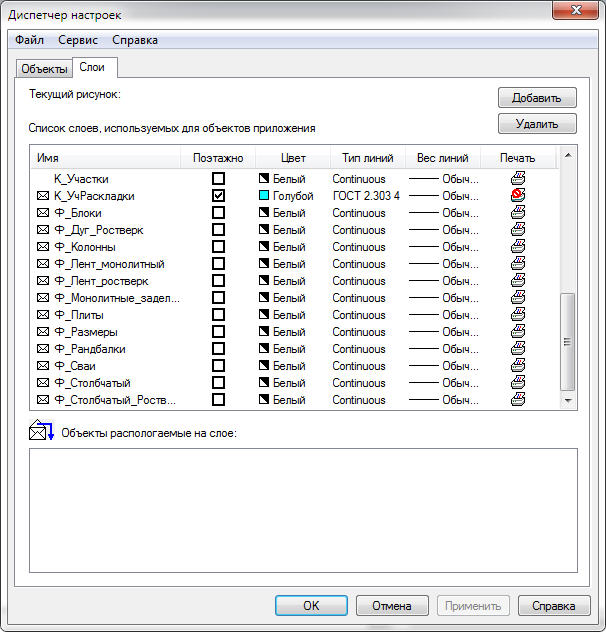

  • использование стандартных и создание пользовательских слоев с настройкой их свойств (рис. 4);
  • сохранение настроек в файле для их последующего использования в других проектах.

Оформление чертежей

В модуле реализован набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС (рис. 5).

Эти инструменты используются для решения следующих задач:

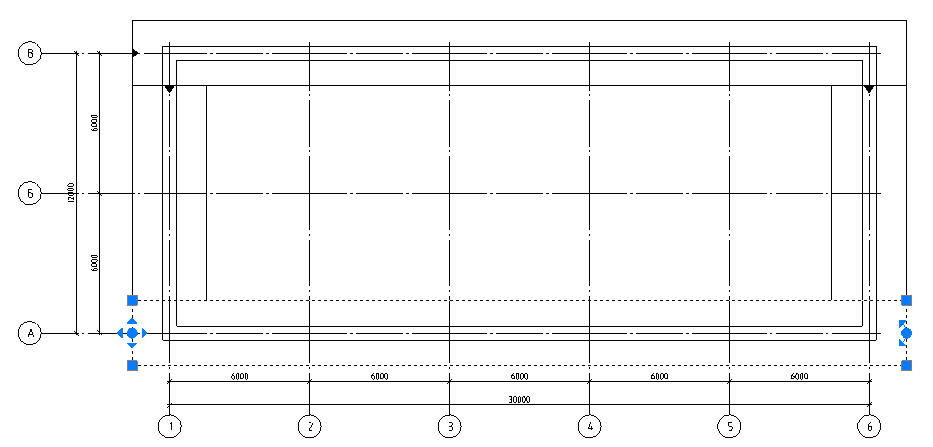

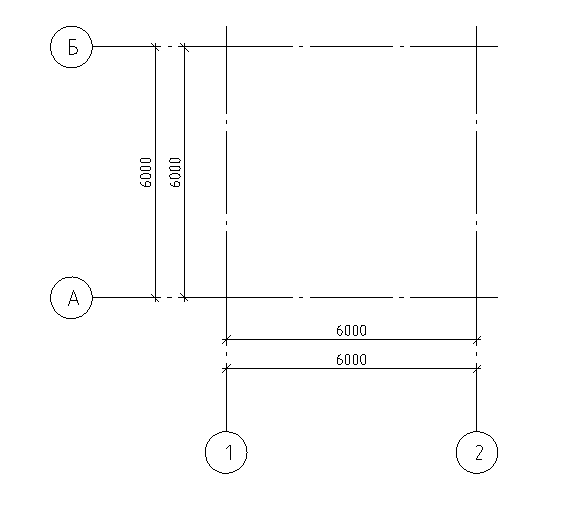

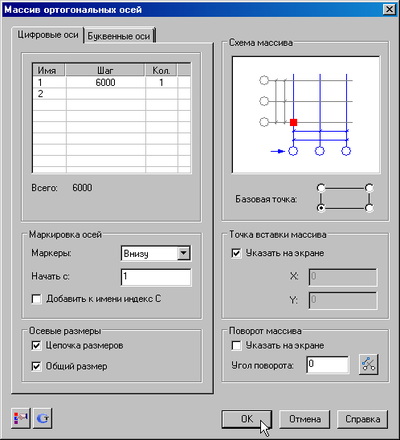

  • отрисовка строительных осей на чертеже — по отдельности или как массива (рис. 6−7);

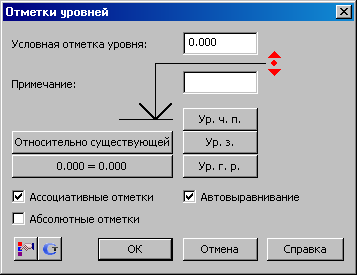

  • обозначение на чертеже ассоциативных высотных отметок и отметок на планах (рис. 8);

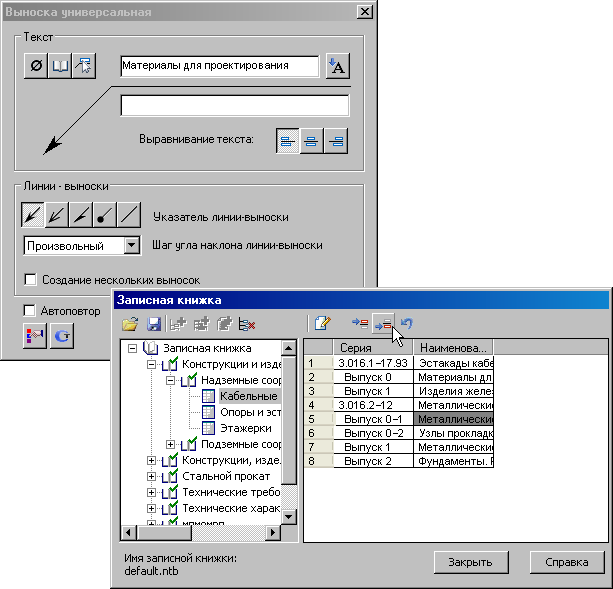

  • отрисовка выносок на чертежах с использованием записной книжки и специальных символов (рис. 9−10);

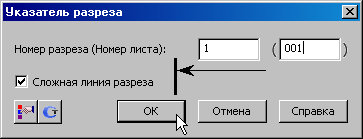

  • нанесение на чертеж разрезов, фрагментов и флажков изменений (рис. 11);

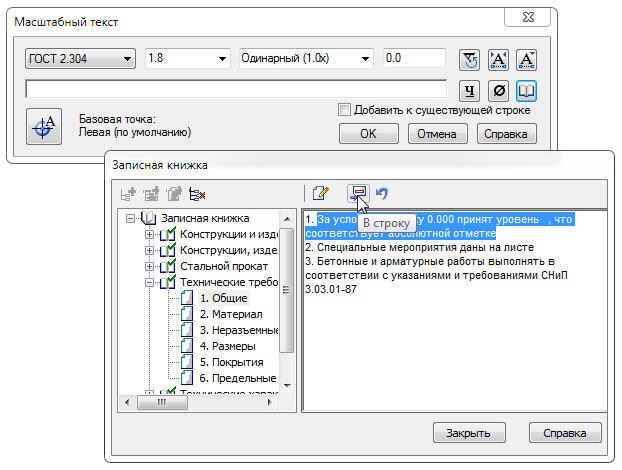

  • использование масштабного текста в чертеже (с применением записной книжки и спецсимволов) (рис. 12);

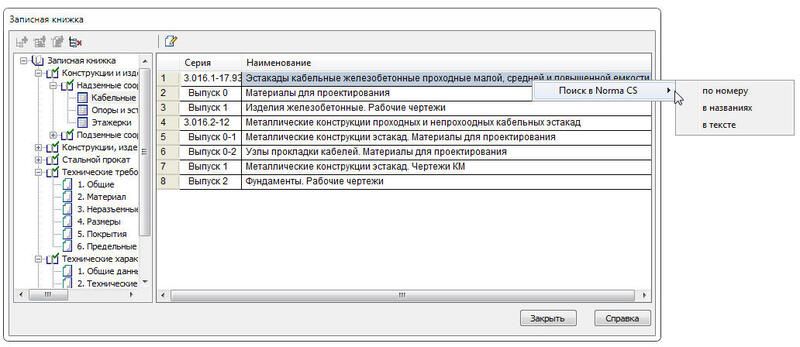

  • использование записной книжки с возможностью пополнения пользовательских страниц и таблиц (рис. 13);
  • отрисовка граничных штриховок с возможностью их редактирования;
  • использование в работе специальных инструментов построения;
  • использование инструментов определения площади по контуру;
  • сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
  • использование инструментов управления слоями чертежа.

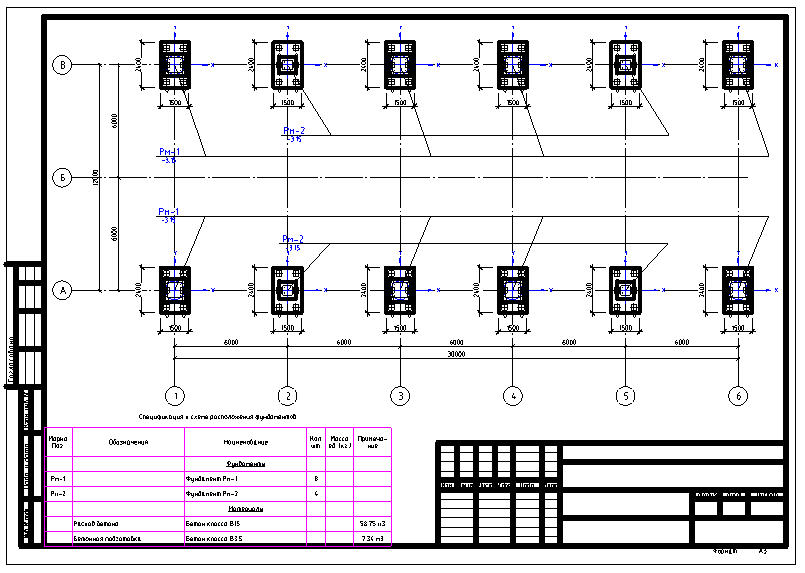

Столбчатые фундаменты на естественном основании

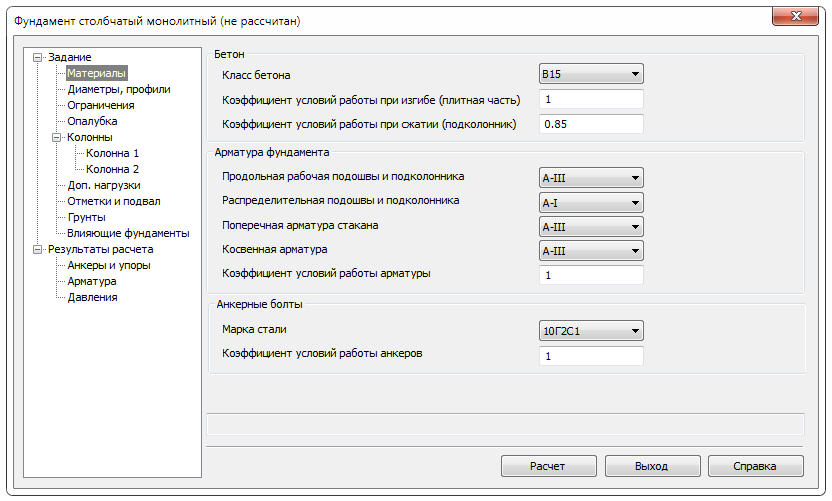

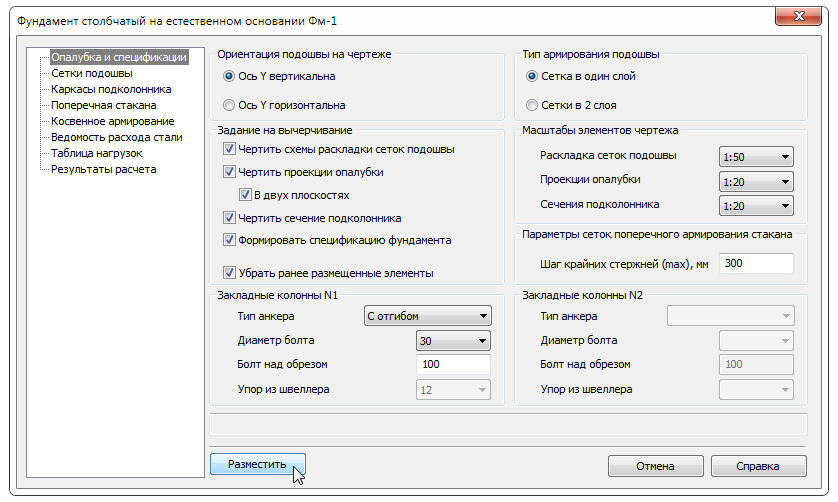

  • Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн) (рис. 14−15).
  • Итоговая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.
  • При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности.
  • Удобный аппарат ограничений для управления результатами расчетов.
  • Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).
  • Учет взаимного влияния при вычислении осадок фундаментов.

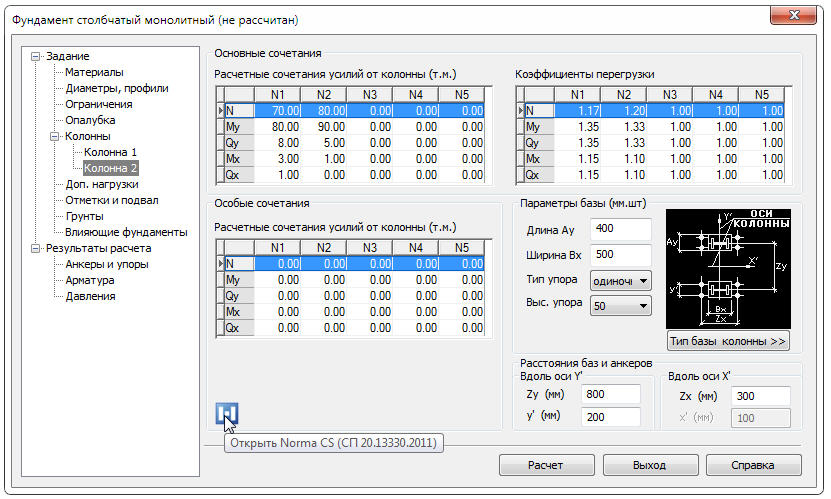

  • Формирование типов колонн и нагрузок на подколонник (рис. 16).
  • Автоматическая маркировка и генерация спецификации.
  • Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода стали (рис. 17−18).
  • Формирование файла с отчетом по результатам расчета.

Столбчатые фундаменты на свайном основании

  • Расчет, проектирование и вычерчивание отдельного фундамента под сдвоенные одиночные железобетонные или металлические колонны произвольного положения и ориентации в плане в режиме прямой или обратной задачи (сборный и монолитный вариант исполнения для железобетонных колонн) (рис. 19).
  • Итоговая информация, размещаемая в поле сообщений диалогового окна, содержит сведения о характеристиках, определяющих параметры фундаментов.
  • При наличии подвала (в любых четвертях в плане) возможен автоматический сбор вертикальных весовых и горизонтальных нагрузок от веса обводненного грунта с учетом полезной нагрузки на поверхности (по аналогии со столбчатым фундаментом на естественном основании).

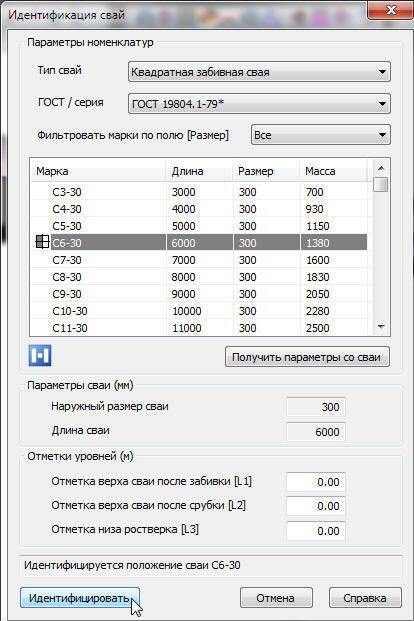

  • Выбор свай по типу и способу забивки из перечня, учитывающего все возможные типы свай, заложенные в базу программы (рис. 20).
  • Учет проектных ограничений при расчете столбчатого фундамента на свайном основании.
  • Учет взаимного влияния любых типов фундаментов (на естественном или свайном основании) при вычислении осадок (по аналогии со столбчатым фундаментом на естественном основании).
  • Удобный аппарат ограничений для управления результатами расчетов.
  • Расчет основания по деформациям с использованием различных моделей грунтового основания (линейно-деформируемое пространство или линейно-деформируемый слой).
  • Автоматическая маркировка и генерация спецификации (по аналогии со столбчатым фундаментом на естественном основании).
  • Генерация чертежей КЖ, КЖИ с полным комплектом спецификаций и ведомостью расхода (по аналогии со столбчатым фундаментом на естественном основании) (рис. 21−22).
  • Формирование файла с отчетом по результатам расчета (по аналогии со столбчатым фундаментом на естественном основании).

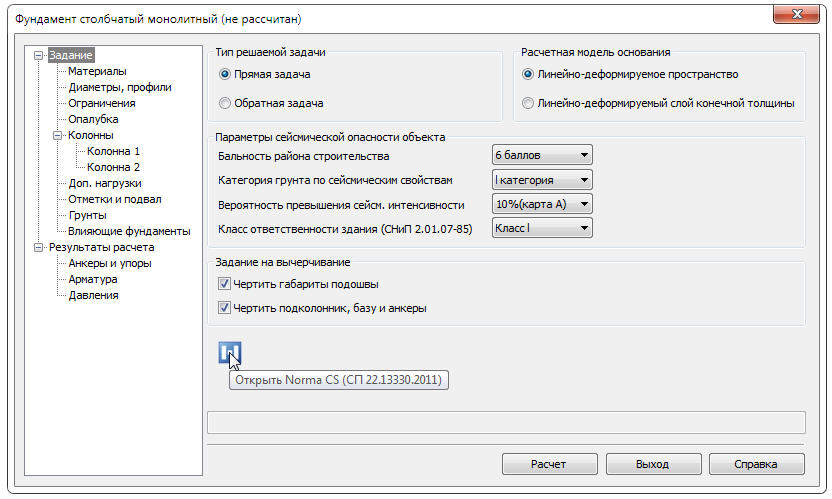

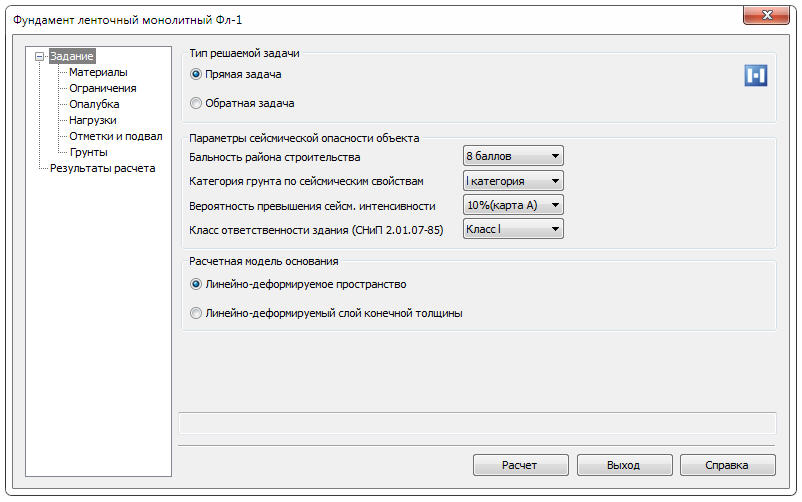

Учет сейсмических воздействий при расчете фундаментов

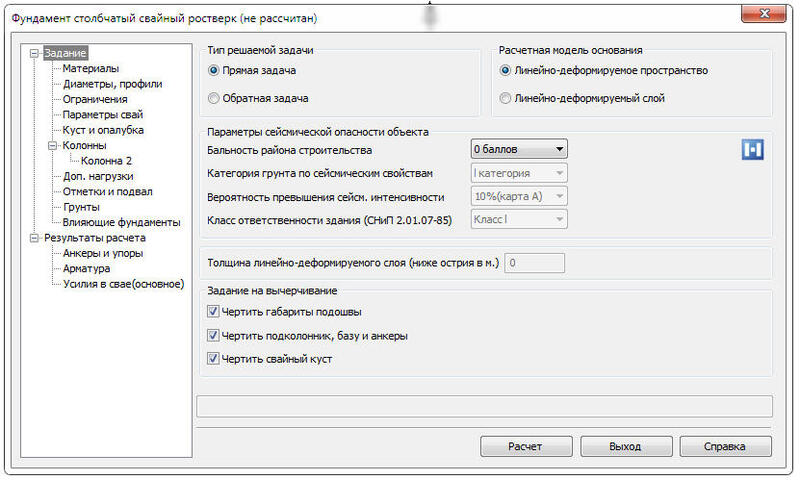

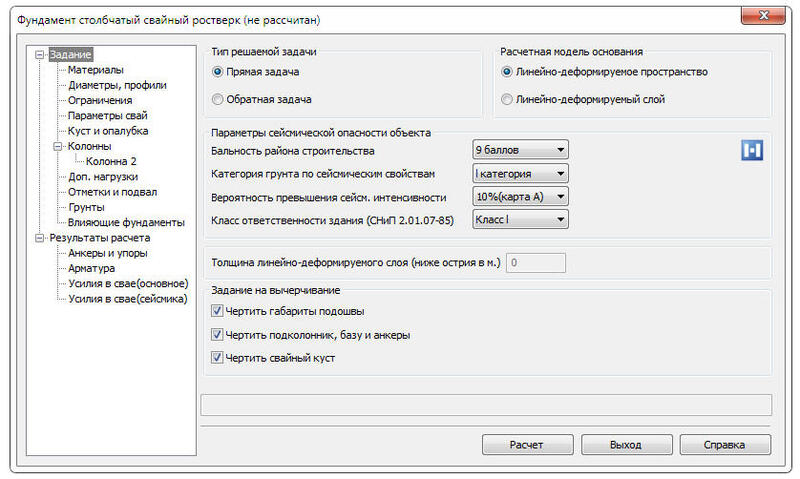

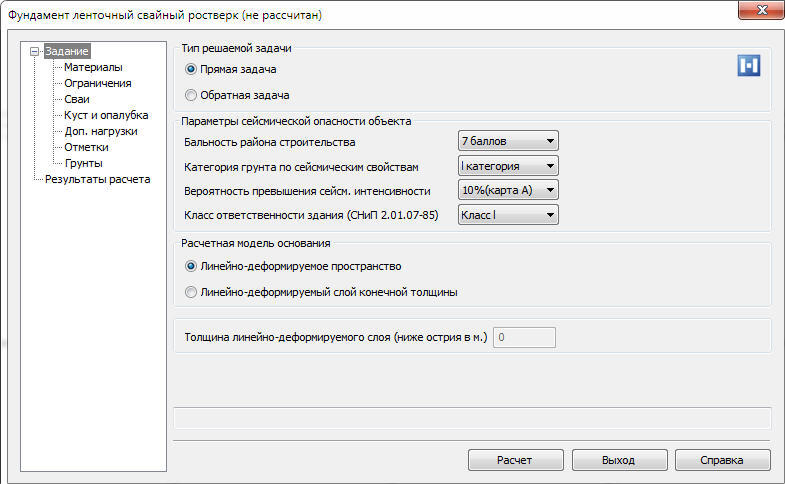

Параметры, принимаемые в расчет для учета сейсмических воздействий (рис. 23):

  • балльность района строительства;
  • категория грунта по сейсмическим свойствам;
  • вероятность превышения сейсмической интенсивности;
  • класс ответственности здания по СНиП 2.01.07−85.

Введение параметров сейсмической опасности объекта обуславливает введение особых сочетаний усилий на обрезе фундамента.

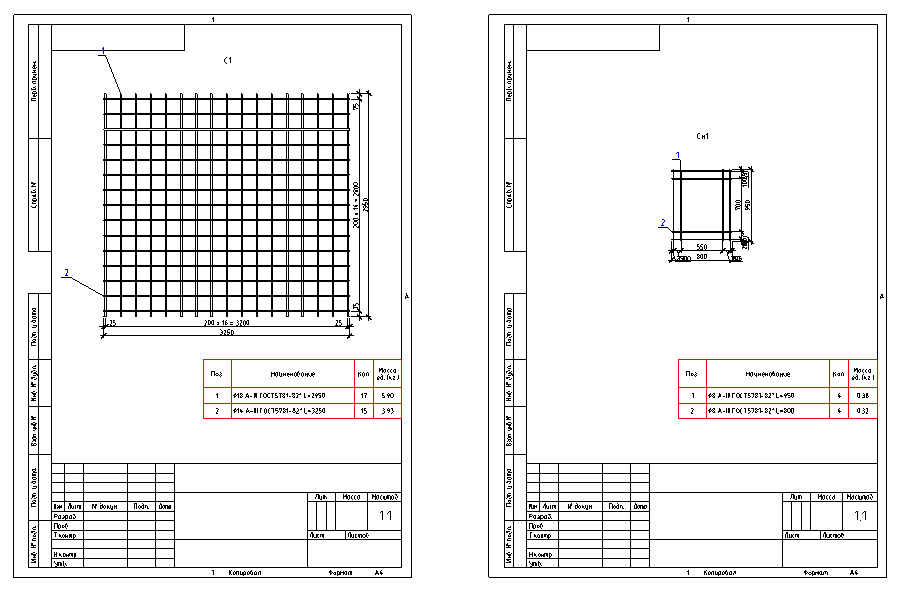

Монолитные ленточные фундаменты на естественном основании

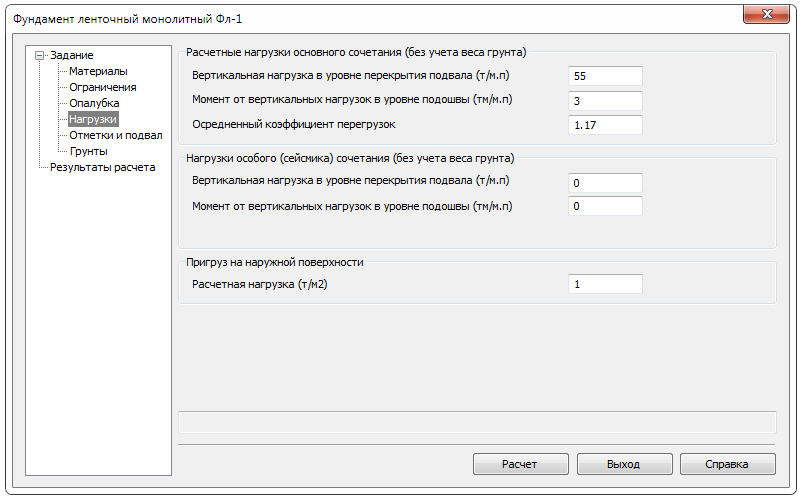

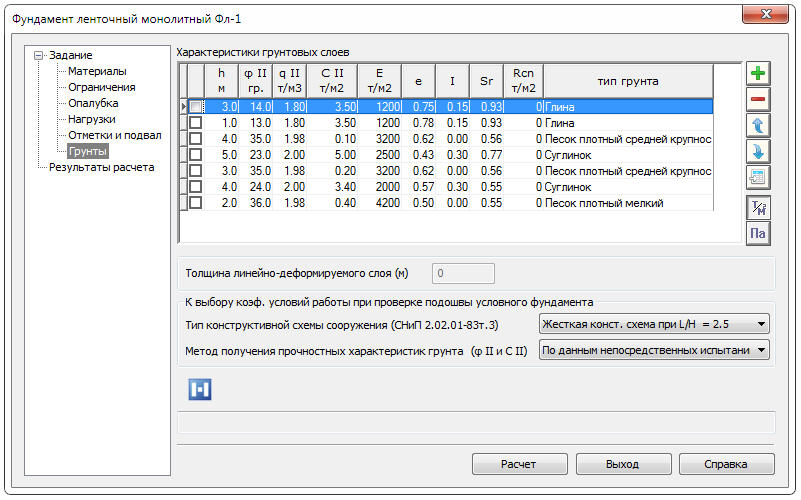

  • Расчет монолитного ленточного фундамента с формированием файла отчета по результатам (рис. 24−26)

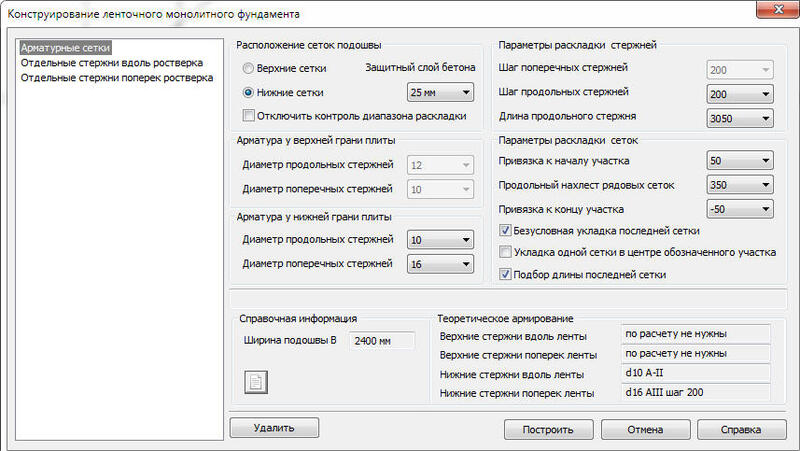

  • Раскладка верхних и нижних сеток подошвы или отдельных стержней на схеме расположения по данным расчета (рис. 27)
  • Формирование спецификации арматурных изделий и стержней, входящих в состав монолитного ленточного фундамента.
  • Получение ведомости расхода стали на монолитный ленточный фундамент.

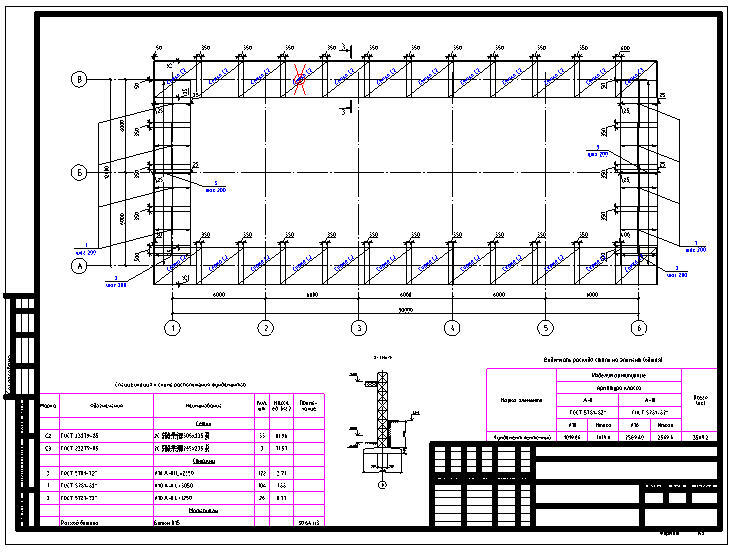

  • Формирование и автоматическая отрисовка плана и разреза по данным маркера фундамента (рис. 28).

Монолитные ленточные фундаменты на свайном основании

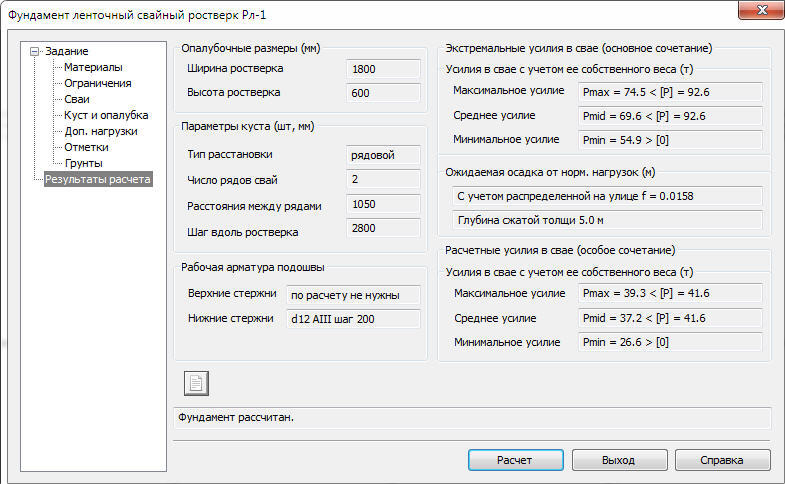

  • Расчет монолитного ленточного фундамента с формированием файла отчета по результатам (рис. 29).

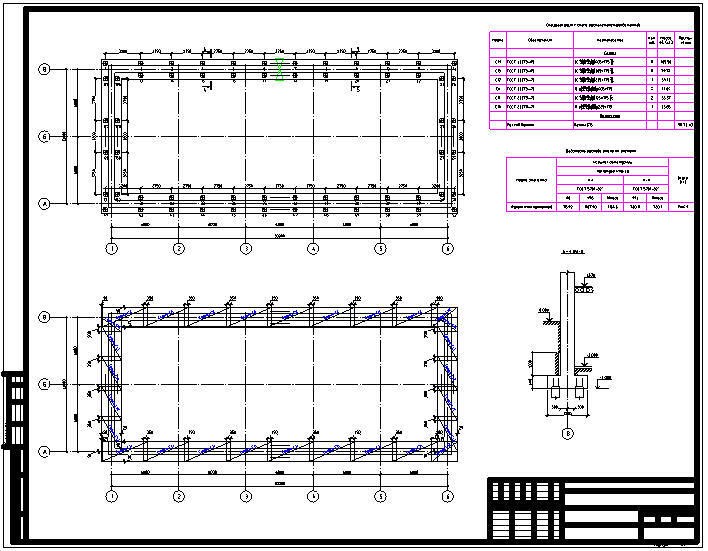

  • Отрисовка свайного основания в соответствии с результатами расчета (рис. 30).
  • Формирование спецификации арматурных изделий и стержней, входящих в состав монолитного ленточного фундамента.
  • Получение ведомости расхода стали на монолитный ленточный фундамент (рис. 31).
  • Формирование и автоматическая отрисовка разреза по данным маркера фундамента.

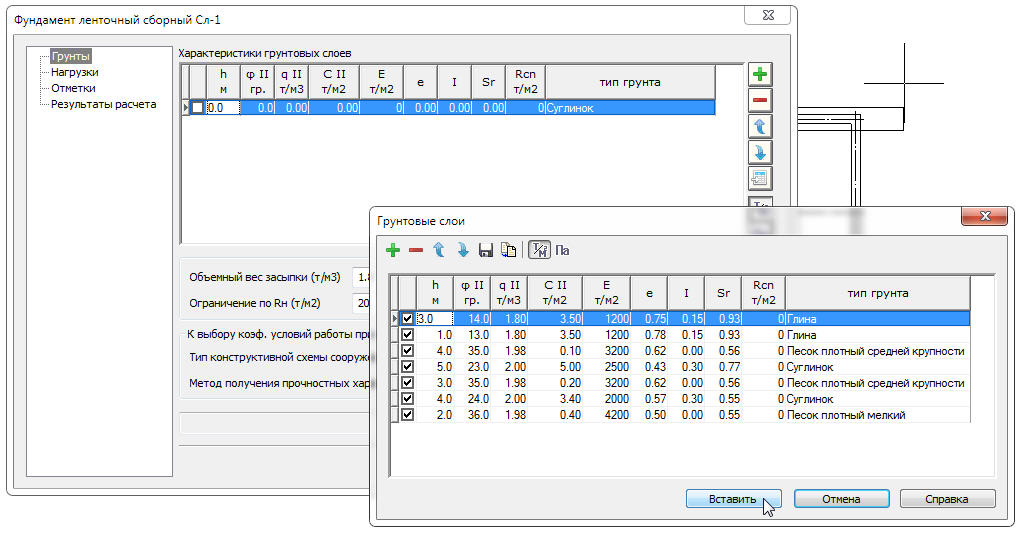

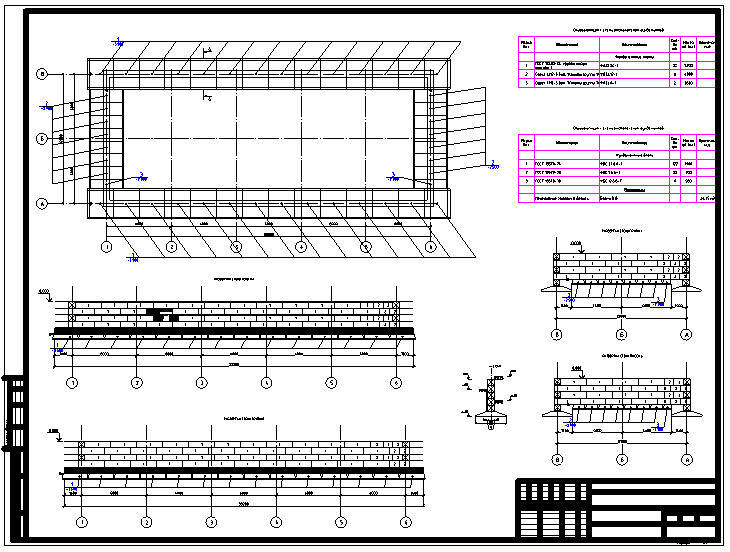

Сборные ленточные фундаменты на естественном основании и стены из блоков ФБС и ФБП

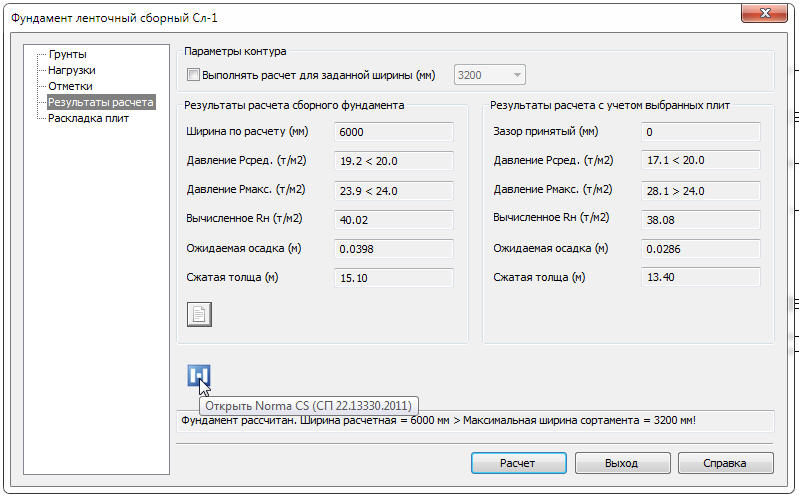

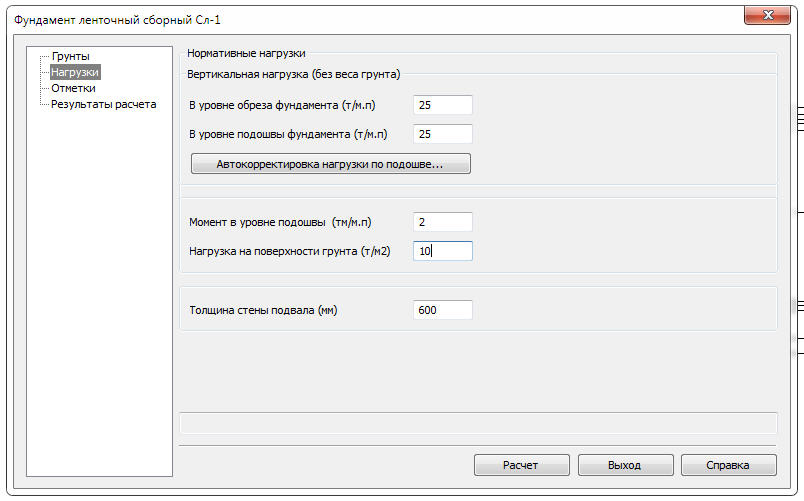

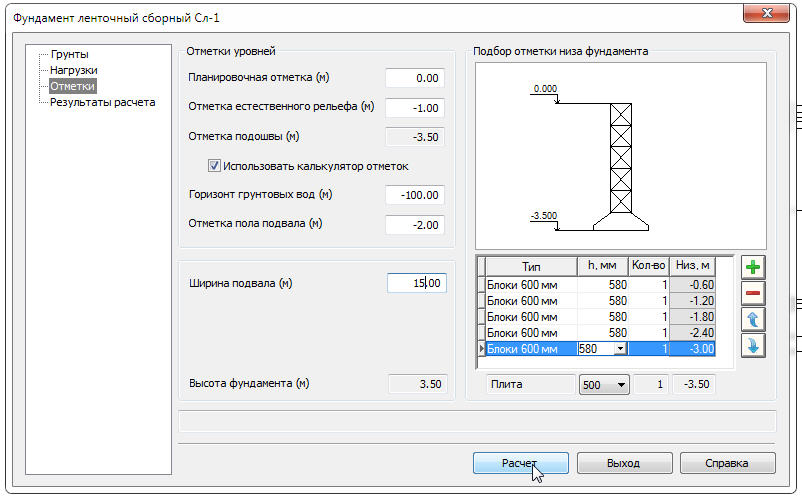

  • Расчет по деформациям ленточных фундаментов, проектирование и раскладка в управляемом автоматическом режиме фундаментных плит на схеме расположения (рис. 32−36).
  • Возможность сплошной или прерывистой раскладки фундаментных плит.

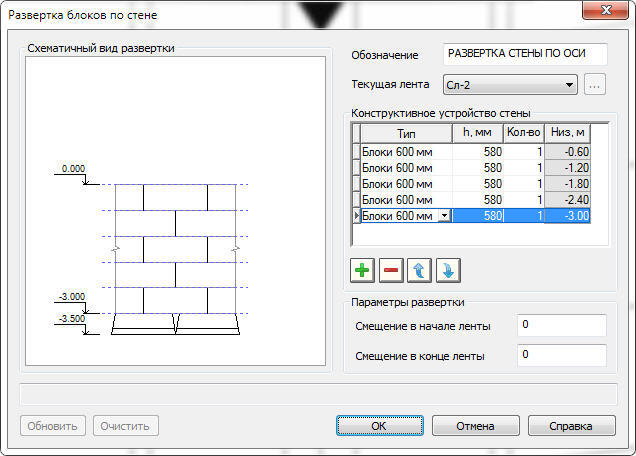

  • Раскладка в полуавтоматическом режиме фундаментных блоков в развертках стен.
  • Удобный сервисный аппарат редактирования раскладки блоков и фундаментных плит (рис. 37).
  • Раскладка (в полуавтоматическом режиме) рандбалок на схеме расположения фундаментов.
  • Автоматическая маркировка стеновых блоков и рандбалок на чертеже в соответствии с позициями в спецификации.
  • Минимизация объема монолитных заделок при раскладке сборных блоков и фундаментных плит.
  • Автоматический подсчет расхода монолитного бетона в развертках стен из сборных блоков и в сборных ленточных фундаментах, учет его в спецификациях.
  • Полный набор спецификаций к схемам расположения.
  • Формирование и автоматическая отрисовка разреза по данным маркера сборного ленточного фундамента (рис. 38).

Свайные ленточные ростверки и поля

  • Трассировка и вычерчивание однорядных и многорядных свайных лент линейной, дуговой или круговой конфигурации с шахматной или рядовой расстановкой свай.
  • Наличие сервисного аппарата, позволяющего размещать заданное количество свай или же задавать расстояния между ними с широкими возможностями манипулирования «остатком».
  • Отрисовка и редактирование контуров ростверков.

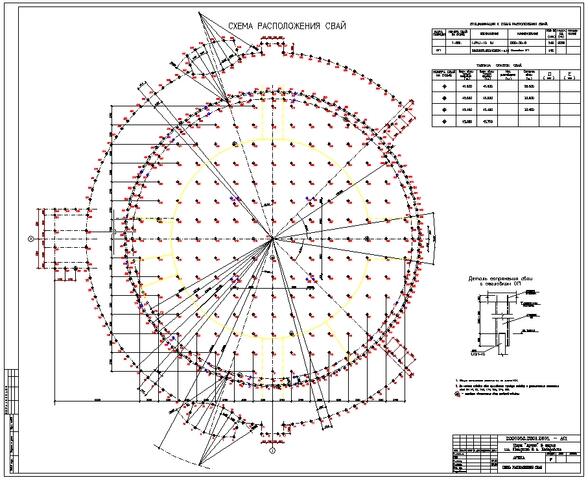

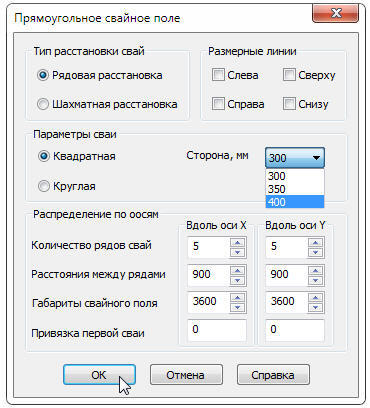

  • Вычерчивание свайных полей прямоугольного или кругового очертаний с шахматной или рядовой расстановкой свай, с заданным количеством свай или по заданным расстояниям между ними (рис. 39).

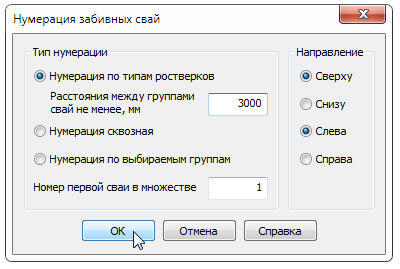

  • Автоматическая нумерация свай тремя различными способами (рис. 40).
  • Автоматическая визуальная индикация свай по их маркам и типам (рис. 41).
  • Автоматическая генерация спецификации и таблицы отметок.
  • Возможность многократных редакционных изменений, при которых ранее созданная нумерация, визуальная индикация и набор спецификаций автоматически обновляются по указанию пользователя (рис. 42).

Что нового

Project Studio CS 2018, сборка 017

Модуль Project Studio CS 2018 Ядро 18.0
  • Исправлено поведение объекта «Отметки на плане»: исключен риск переворота текста при трансформациях.
  • Устранены проблемы с добавлением префиксов марки в выносках с текстом, редактированным вручную.
Модуль Project Studio CS 2018 Фундаменты 18.0
  • Внесены поправки в выполнение расчета размера столбчатого подколонника фундамента на естественном основании и аналогичных расчетов фундаментов на свайном основании (контроль минимального размера подколонника).
  • Изменена структура таблиц с данными железобетонных свай в базе сборного железобетона. Доработан алгоритм загрузки свай, добавленных пользователем.

Project Studio 2018, сборка 015

Модуль Project Studio Ядро 18.0
  • Устранена ситуация, при которой выполнение команды Расчленить PS-объекты над условными изображениями элементов армирования, в состав которых входили объекты Project Studio CS, приводило к сохранению в чертеже всех этих PS-объектов.

Project Studio 2018, сборка 012

Модуль Project Studio Ядро 18.0
  • При разбиении отметок уровня на фасадах и разрезах не применялся коэффициент сжатия. Исправлено.
  • Устранена ошибка расположения узловой выноски при ее создании.
  • При создании универсальной выноски в диалоге загружается текст, использовавшийся для предыдущей выноски.
Модуль Project Studio Фундаменты 18.0
  • Внесены исправления в расчет при определении действующего напряжения в грунте ниже острия свай (для свайного столбчатого фундамента).
  • Отредактирована справочная информация диалога расчетов свайного столбчатого фундамента.

Project Studio 2018, сборка 010

Модуль Project Studio Фундаменты 18.0
  • Имя текущего профиля для загрузчика модуля получается из реестра (были ошибки загрузки под профиль настроек по умолчанию).

Project Studio CS 2018, сборка 009

  • В Project Studio CS 2018 реализована поддержка работы с версиями AutoCAD 2017 и 2018.

Системные требования

Системные требования
  • Процессор Intel Pentium или AMD Athlon с тактовой частотой 2,2 ГГц или выше.
  • Оперативная память — 2 (4) Гб для 32-битной операционной системы и 4 (8) Гб для 64-битной.
  • Свободное место на жестком диске (минимум) — 1 Гб.
  • Поддержка экранного разрешения 1024×768 и режима TrueColor.
  • Мышь или другие устройства указания.
СУБД
  • SQL Server 2012 R2 Express Edition или старше для Windows 10.
  • SQL Server 2008 R2 Express Edition или старше для остальных версий Windows.
Операционная система
  • Microsoft Windows Vista.
  • Microsoft Windows 7.
  • Microsoft Windows 8.
  • Microsoft Windows 10.

Поддерживаются как 32-битные, так и 64-битные версии указанных операционных систем.

Программное обеспечение
  • AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Architectural Desktop 2007.
  • AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Building Systems 2007.
  • AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
