nanoCAD Акции Курсы Услуги Вебинары

Project Studio CS Электрика

Project Studio CS Электрика

Программный продукт предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов.

Все описание
Задачи
Проведение всех необходимых светотехнических расчетов ;
Проведение всех необходимых электротехнических расчетов ;
Расстановка оборудования и прокладка кабельных трасс ;
Выбор уставок защитных аппаратов и сечений кабелей .
Все задачи

Все товары CSoft Development
Все товары направления

Автоматизированное проектирование

Инженерные сети

Инженерный анализ

Оформление чертежей

Электротехнические решения

от 122 000 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.

О продукте

Функционал Project Studio CS Электрика позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркировки оборудования, проведения необходимых расчетов, подсчета всего оборудования, изделий, материалов и сведения их в спецификацию, составления кабельного журнала, формирования принципиальных схем сети. При этом риск появления в проектной документации ошибок, вызванных действием так называемого «человеческого фактора», сведен к минимуму.

Таким образом Project Studio CS Электрика позволяет существенно сократить сроки проектирования и при этом повысить качество проектной документации.

Задачи

Проведение всех необходимых светотехнических расчетов.
Проведение всех необходимых электротехнических расчетов.
Расстановка оборудования и прокладка кабельных трасс.
Выбор уставок защитных аппаратов и сечений кабелей.

Возможности

Заглушка

Назначение

Программный продукт Project Studio CS Электрика предназначен для автоматизированного проектирования в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов. Функционал программы позволяет инженеру-проектировщику сосредоточить внимание на решении концептуальных вопросов, освободившись от трудоемкой рутинной работы: маркиро…
Светотехнические расчеты
Светотехнические расчеты

Светотехнические расчеты

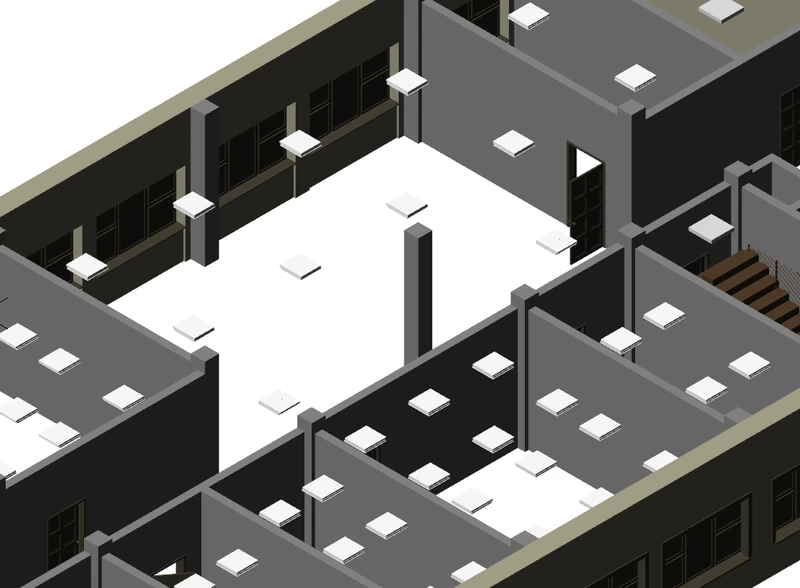

В Project Studio CS Электрика реализованы обе методики расчета освещенности: метод коэффициента использования и точечный метод. После проведения расчета методом коэффициента использования программа автоматически расставляет светильники в помещении.
Электротехнические расчеты

Электротехнические расчеты

В Project Studio CS Электрика реализованы все необходимые электротехнические расчеты: расчет электрических нагрузок по методикам: РТМ 36.18.32.4−92; СП 256.1  325  800.2016; ТЭП. расчет токов одно-, двух- и трехфазного короткого замыкания по методикам: ГОСТ 28  249–93; «Петля фаза-ноль». расчет кабеля на невозгорание согласно Циркуляру № Ц-02−98 (Э); расчет токов утечки чере…
Базы данных оборудования

Базы данных оборудования

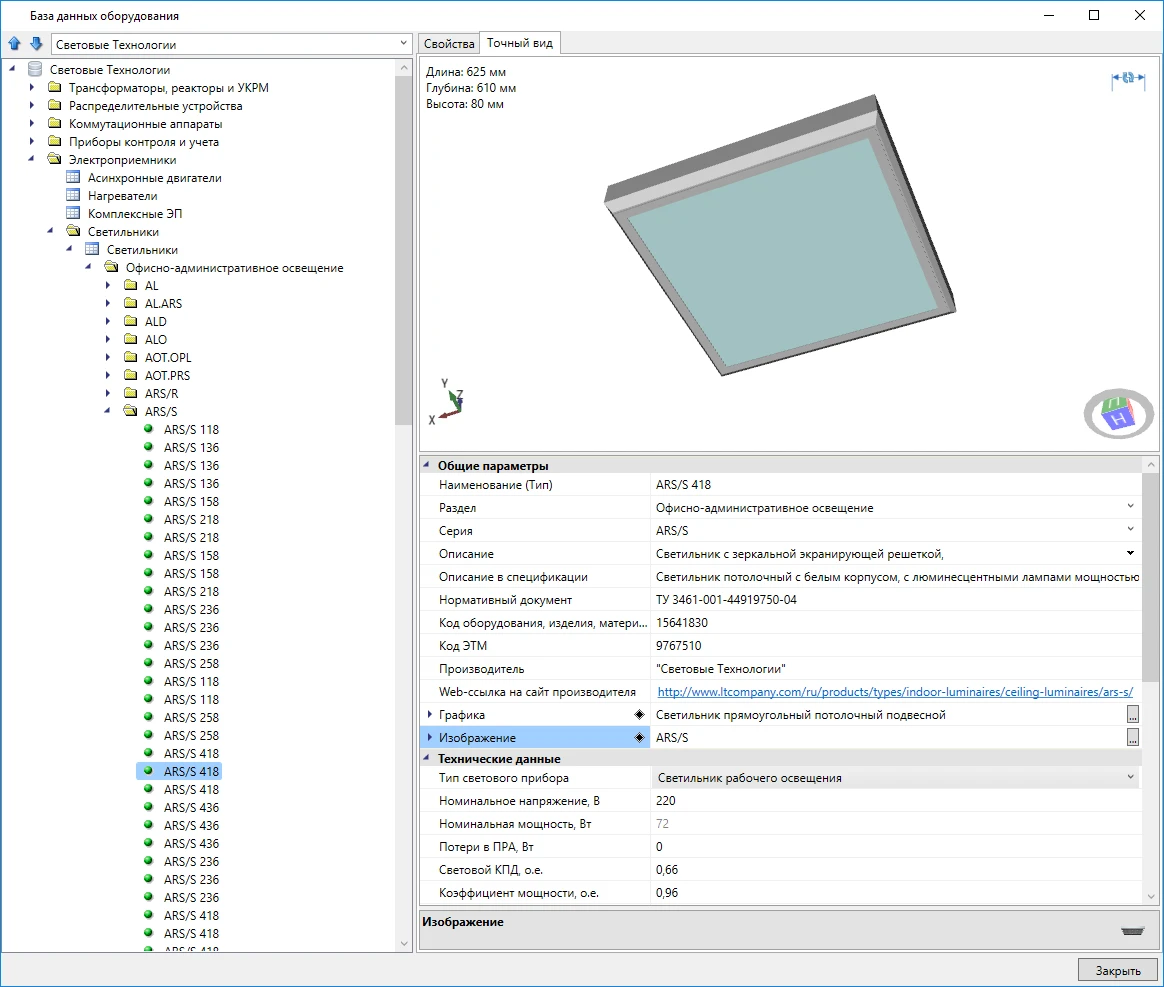

Элементы в базе данных оборудования содержат всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью. Базы данных оборудования Project Studio CS Электрика полностью открыты для пополнения и редактирования. С Project Studio CS Электрика бесплатно поставляются базы данных всех производителей электротехнического оборудования, имеющих партнерские отношения с CSoft Development.…
Информационное моделирование (BIM)
Информационное моделирование (BIM)

Информационное моделирование (BIM)

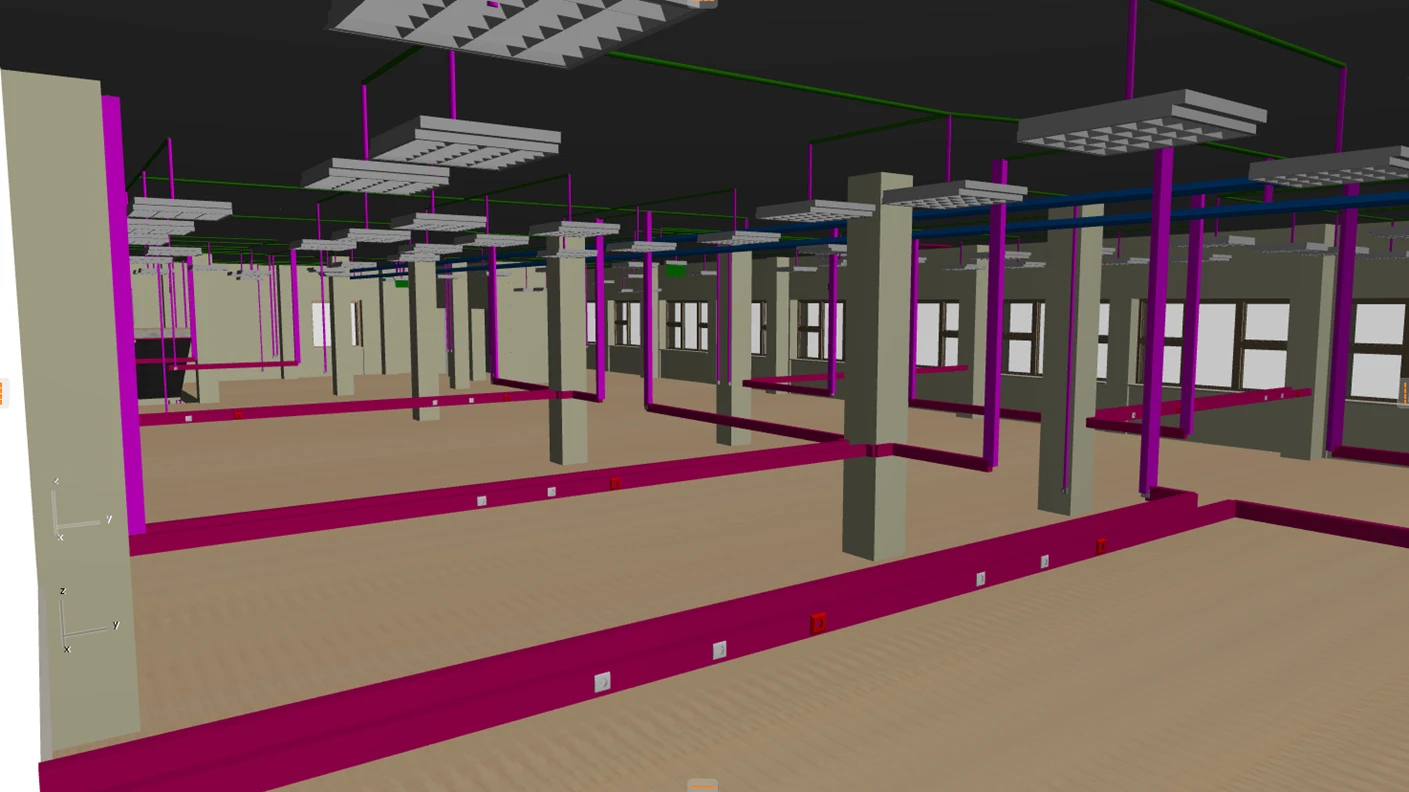

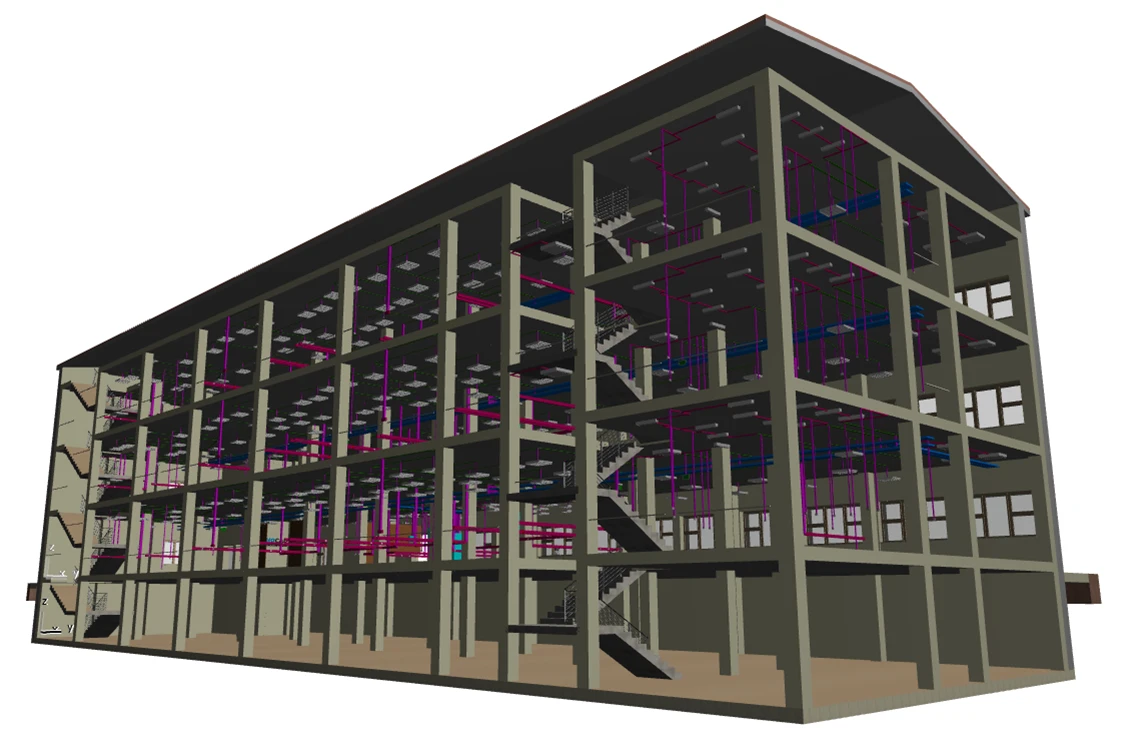

В процессе работы в Project Studio CS Электрика инженер создает информационную модель проектируемой электрической сети.
Интеграция

Интеграция

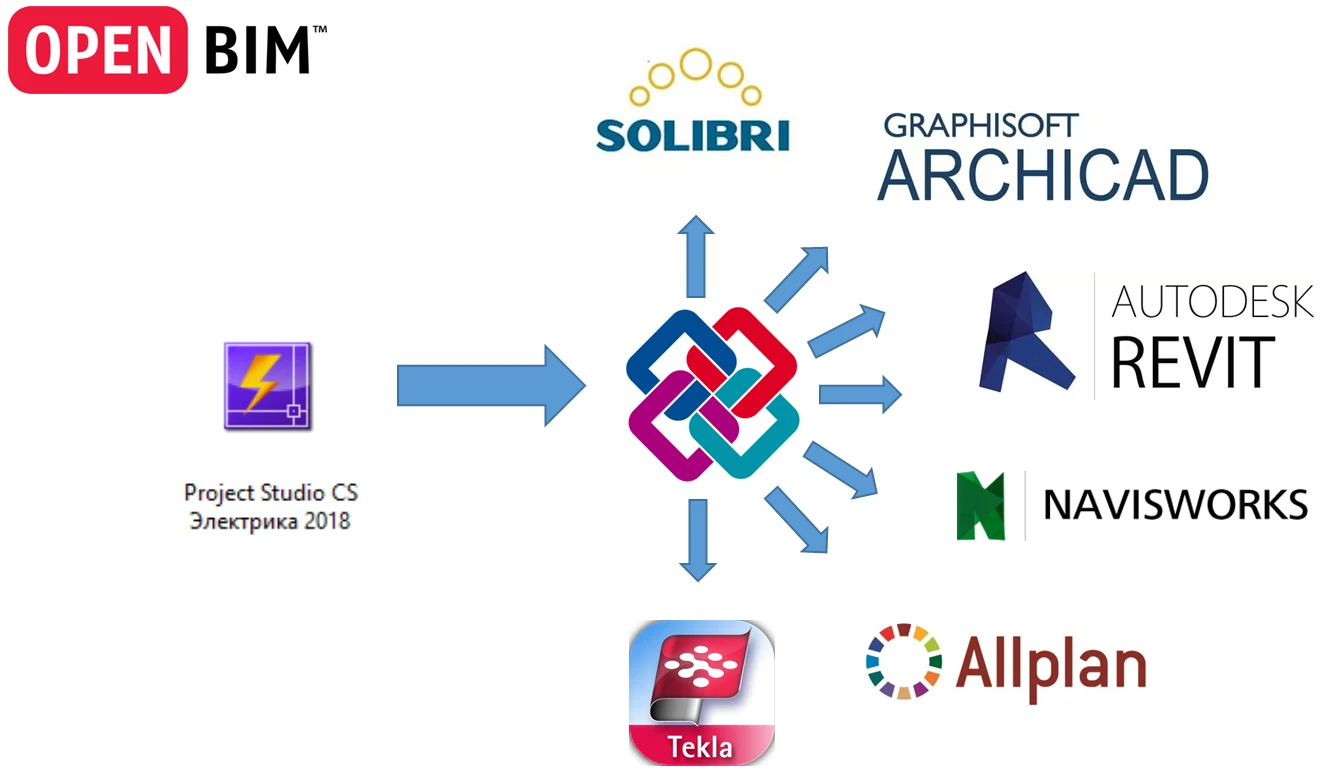

Программный продукт Project Studio CS Электрика в полной мере реализует основной принцип OpenBIM-проектирования: построение единой информационной модели здания набором специализированных инструментов, который состоит из наилучших в своей области решений и оптимально решает поставленные проектные задачи. Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели электрических…
Документирование
Документирование
Документирование
Документирование
Документирование
Документирование

Документирование

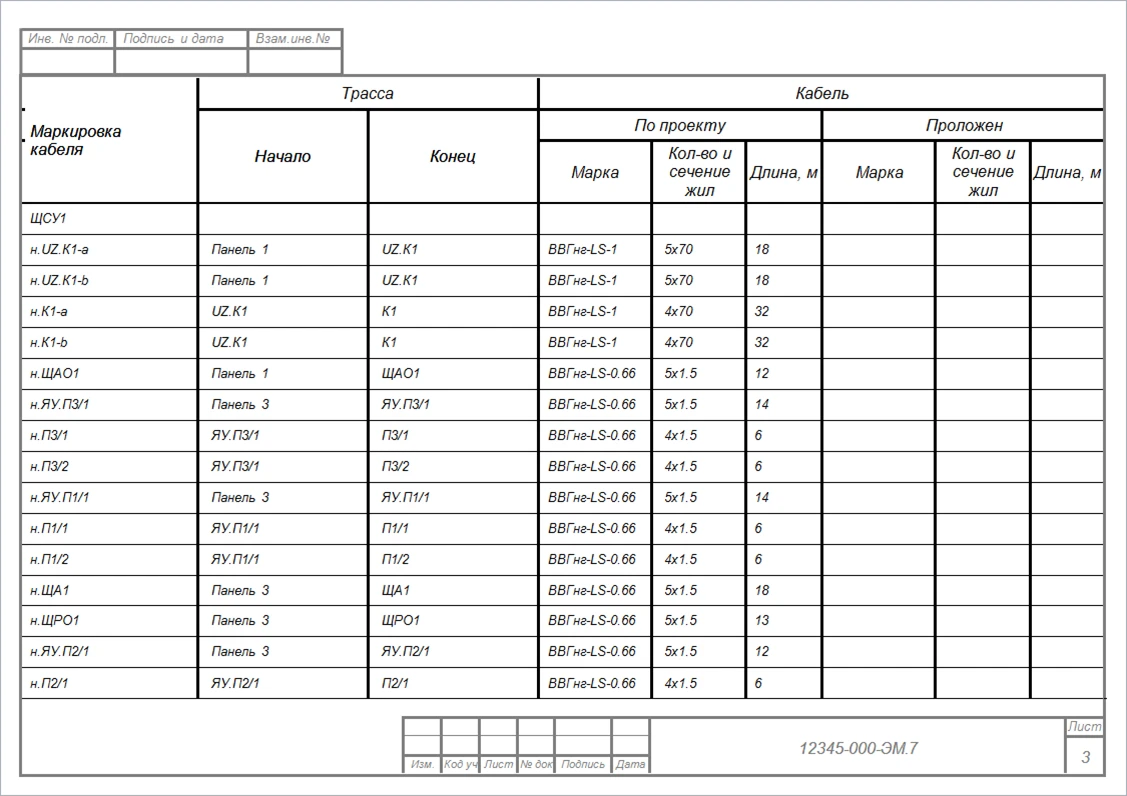

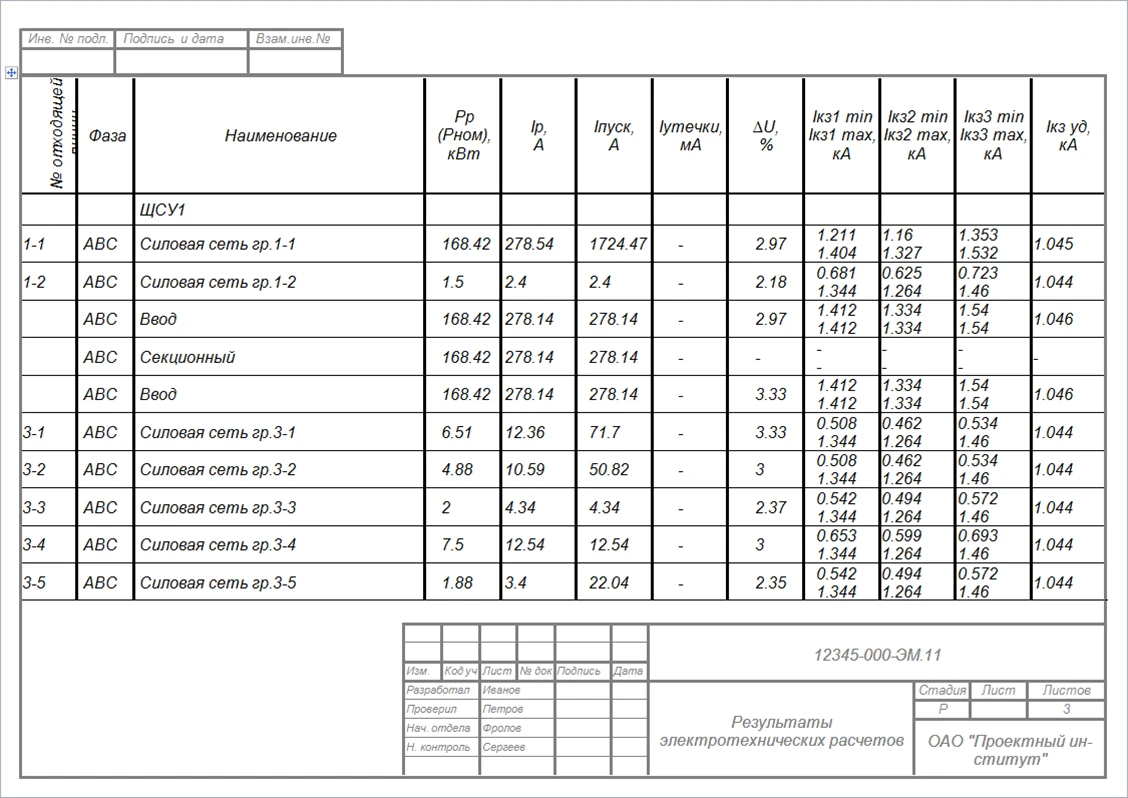

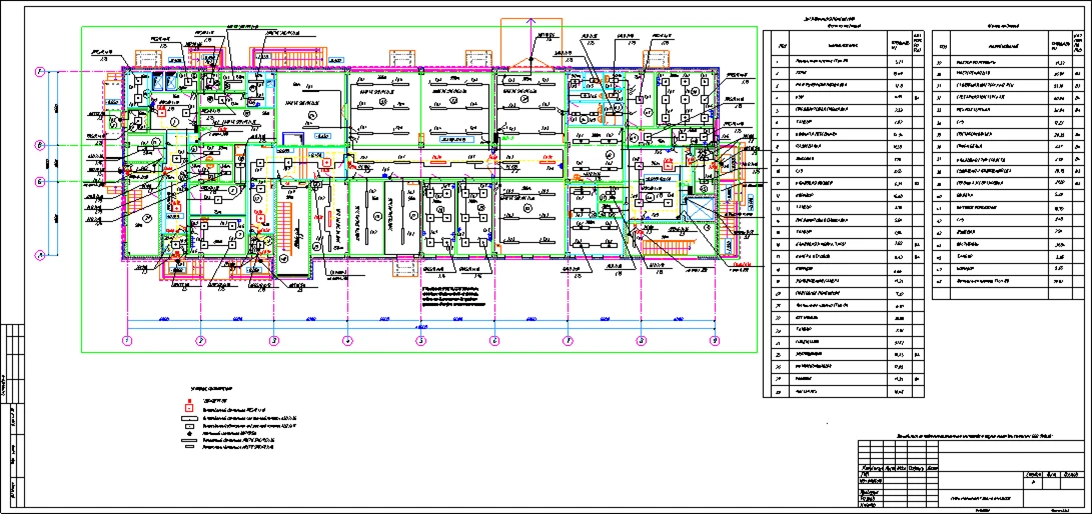

По результатам работы в Project Studio CS Электрика формируются следующие проектные документы: планы расположения оборудования и прокладки кабельных трасс;/li> принципиальные схемы распределительной и питающей сетей; спецификация оборудования, изделий и материалов; кабельный журнал; отчеты с результатами светотехнических расчетов; отчеты с результатами электротехнических расчетов. …

Конфигурации

Новые возможности

А также

  • Добавлена поддержка AutoCAD 2022;
  • Plug-in Engineering BIM Exchanger поддерживает Revit вплоть до версии 2022;
  • В Project Studio CS Электрика 2022 включена поддержка актуальной версии CADLib Модель и Архив;
  • Сетка освещенности корректно формируется и для помещений с сильно вытянутой геометрией;
  • Из свойств помещений исключено свойство Рекомендуемый источник света;
  • В расчет электрических нагрузок добавлен режим Технологическая авария. Теперь этот режим может быть определяющим при вычислении расчетной мощности и, соответственно, при выборе оборудования и кабельно-проводниковой продукции.

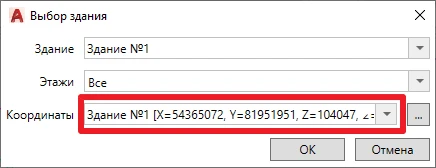

Реализована возможность указать абсолютные координаты здания или сооружения при экспорте информационной модели в IFC, RBIM или DWG

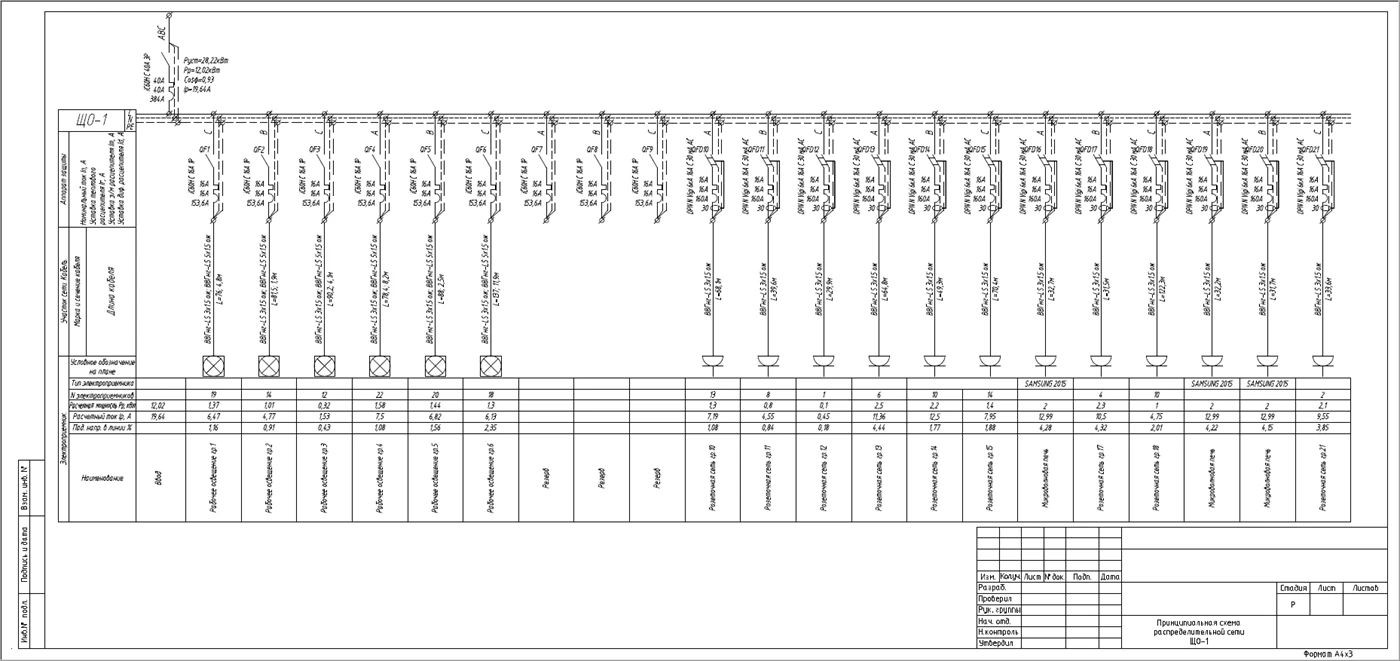

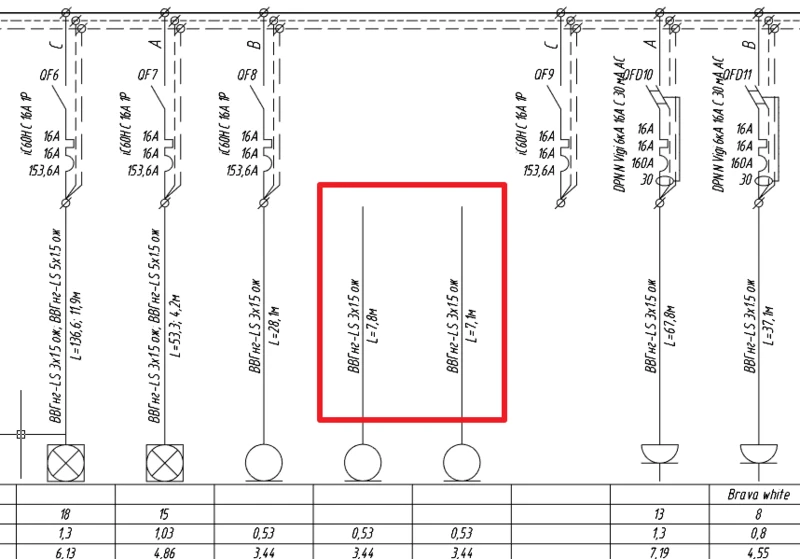

При подключении нескольких электроприемников шлейфом или от одного шкафа управления в однолинейную схему выводится информация по всем линиям

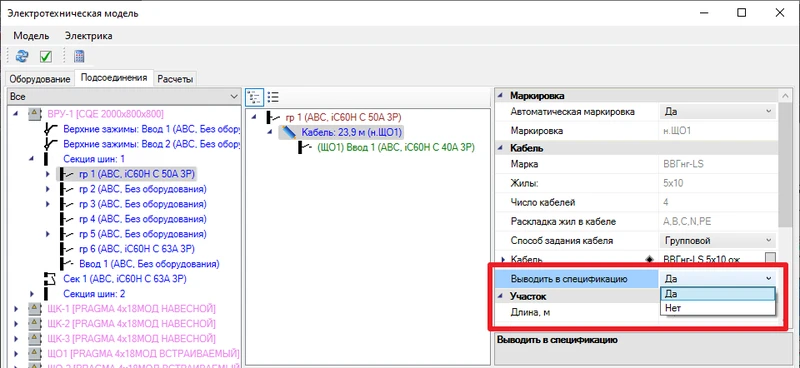

В окне ЭТМ силовым кабелям добавлен параметр Выводить в спецификацию

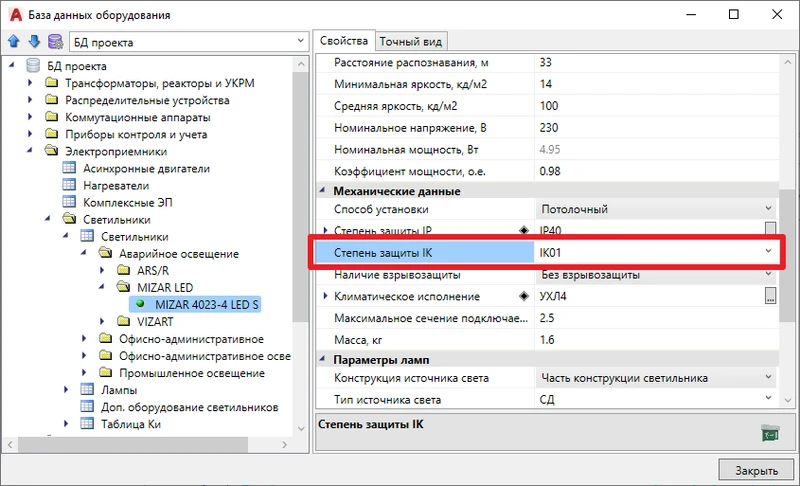

Всем элементам в базе оборудования добавлены параметры Код по классификатору и Степень защиты IK

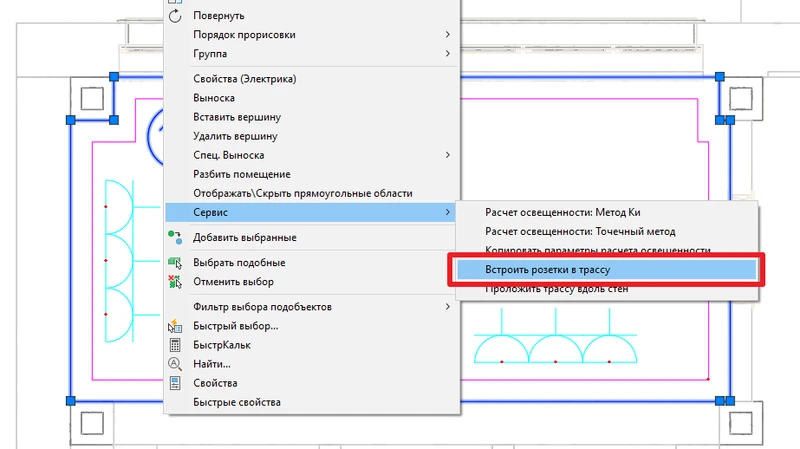

В контекстное меню к помещению добавлена команда Встроить розетки в трассу

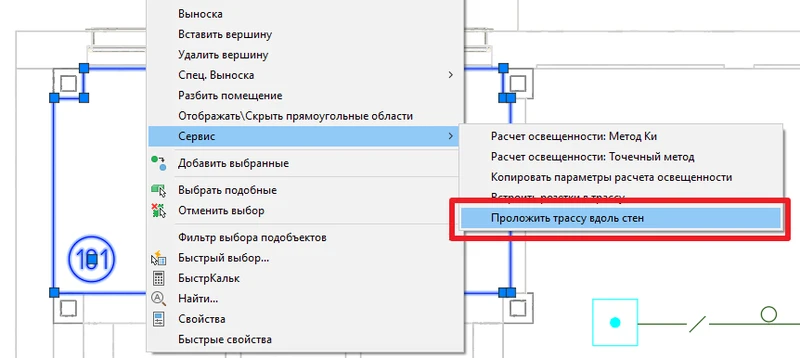

В контекстное меню к помещению добавлена команда Проложить трассу вдоль стен

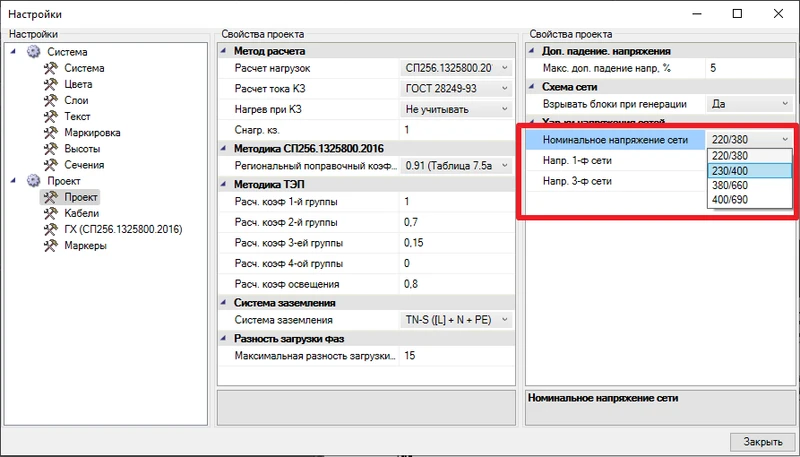

Добавлена возможность выбора номинального напряжения проектируемой сети

Добавлена возможность формировать отчет по расчету электрических нагрузок не только в режиме электрической аварии (работает только один ввод), но и в нормальном режиме (работают оба ввода)

В версии 2022 появилась возможность задать пользовательскую таблицу коэффициента спроса. Можно задать зависимость Кс либо от количества электроприемников, либо от их мощности

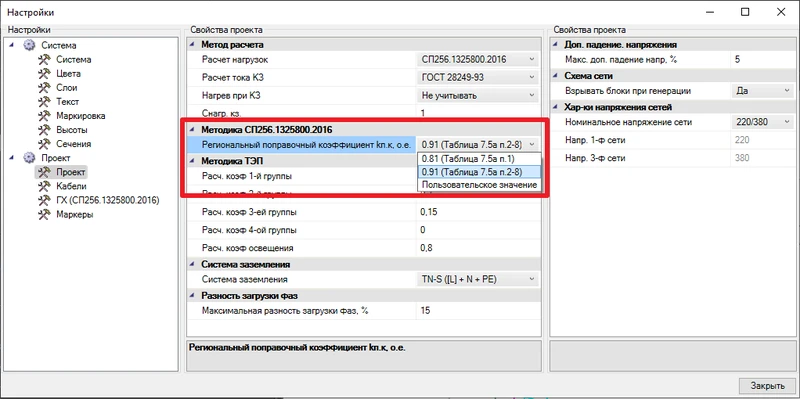

Задать поправочный коэффициент для определения расчетной нагрузки жилого дома можно во вкладке Проект окна Настройки

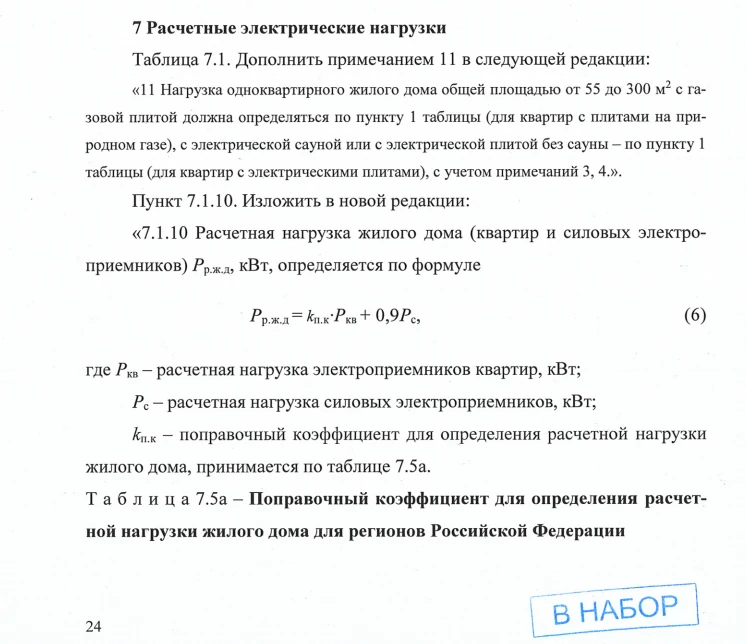

В расчете электрических нагрузок учтено Изменение 4 к СП 256.1  325  800.2016

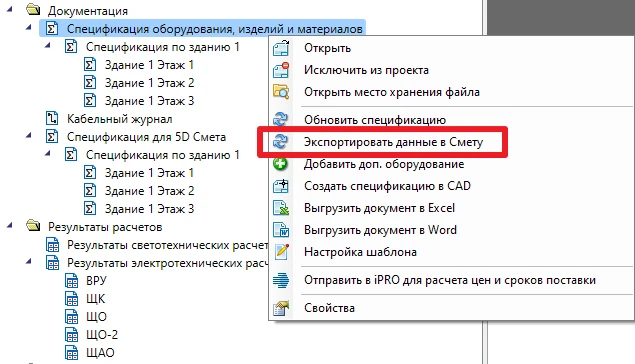

Реализована интеграция со сметной системой АВС

Системные требования

Процессор

  • Минимальные требования: Intel Pentium IV и выше

Оперативная память

  • Минимальные требования: 2 Гб
  • Рекомендуемые требования: 8 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Минимальные требования: 60 Гб
  • Рекомендуемые требования: 150 Гб и более

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • USB-порт (при установке программы с соответствующего носителя)
  • Мышь или другие устройства указания

Операционная система

  • Windows 7 (32-bit, 64-bit);
  • Windows 8 (32-bit, 64-bit);
  • Windows 10 (32-bit, 64-bit).

Дополнительное ПО

  • AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Architectural Desktop 2007.
  • AutoCAD Architecture 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.
  • Autodesk Building Systems 2007.
  • AutoCAD MEP 2008/2009/2010/2011/2012/2013/2014/2015/2016/2017/2018.

Дополнительное ПО

  • Microsoft Office 2003, 2007, 2010, 2013, 2016
  • OpenOffice.org 4.x
  • LibreOffice
  • Обозреватель Интернет

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
