Базовый модуль "ПАССАТ" осуществляет расчет прочности и устойчивости горизонтальных и вертикальных сосудов и аппаратов по отечественным нормативным документам (НД). Расчет проводится как на основе как последнего сборника ГОСТ Р 52857.(1-12)-2007, так и предшествующих ему ГОСТ 14249-89, ГОСТ 25221-82, ГОСТ 26202-84, ГОСТ 24755-89, РД 26-15-88, РД РТМ 26-01-96-77, РД 10-249-98, ОСТ 26-01-64-83, РД 26-01-169-89, РД24-200-21-91 и др.

• расчет обечаек горизонтальных сосудов и аппаратов с произвольным количеством опор (более 2) и их расположением; построение эпюр перемещений, поперечных усилий, изгибающих моментов, запасов прочности и устойчивости;
• расчет прочности и жесткости места соединения штуцера с сосудом (аппаратом);
• расчет арматурных и аппаратных фланцевых соединений от давления, внешних сил и моментов, а также температурных напряжений;
• расчет овальных штуцеров;
• расчёт плоских отъемных крышек;

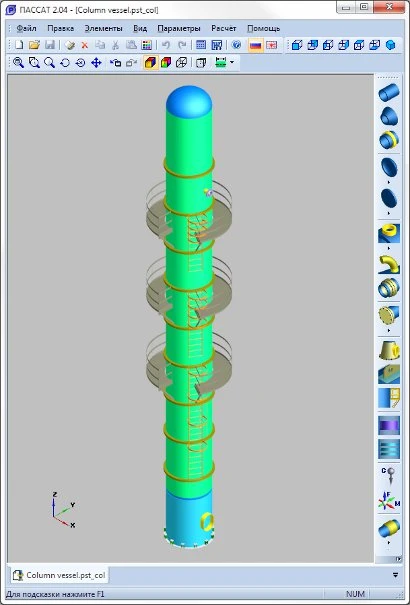

Расчет на прочность и устойчивость аппаратов колонного типа с учетом ветровых нагрузок и сейсмических воздействий выполняется с помощью модуля «ПАССАТ-Колонны». Расчет проводится на основе ГОСТ Р 51273-99, ГОСТ Р 51274-99.

• определение периода низшей частоты колебаний аппаратов колонного типа с произвольным числом элементов;
• расчет усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий;
• возможность изменения ветрового давления в зависимости от типа местности по СНиП 2.01.07-85;
• расчет на прочность и устойчивость элементов аппаратов колонного типа;
• расчет опоры типа цилиндр + конус с возможностью задания переходной (забойной) обечайки;
• автоматическое определение положения и характеристик наиболее опасного поперечного сечения опорной обечайки;
• расчет аппарата колонного типа, установленного на постамент. Постамент может быть выполнен как в виде цилиндрической или конической обечайки, так и в виде металлоконструкции;
• определение наиболее слабого сечения опорной обечайки аппарата колонного типа ПАССАТ выполняет автоматически, используя итерационный метод;
• расчет нагрузок от аппарата колонного типа на постамент и фундамент.

Расчет на прочность и устойчивость теплообменных аппаратов кожухотрубчатого типа, а также АВО (аппаратов воздушного охлаждения) осуществляется с помощью модуля «ПАССАТ-Теплообменники» на основе ГОСТ Р 52857.7-2007, РД 26-14-88, ГОСТ 30780-2002.

• задание параметров теплообменного элемента в едином многооконном диалоге;
• определение расчетных усилий в трубной решетке, кожухе, трубах;
• расчет трубных решеток, кожуха труб, компенсатора, расширителя, плавающей головки.

Расчет на прочность и устойчивость горизонтальных и вертикальных сосудов с учетом нагрузок от сейсмических воздействий доступен с помощью модуля «ПАССАТ-Сейсмика» на основе СТО-СА-03.003-2009. (Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на сейсмические воздействия. Стандарт ассоциации экспертных организаций техногенных объектов повышенной опасности «Ростехэкспертиза»).

• расчет нагрузок от сейсмических воздействий на горизонтальные и вертикальные сосуды и аппараты;
• расчет элементов сосудов и аппаратов с учетом нагрузок от сейсмических воздействий.

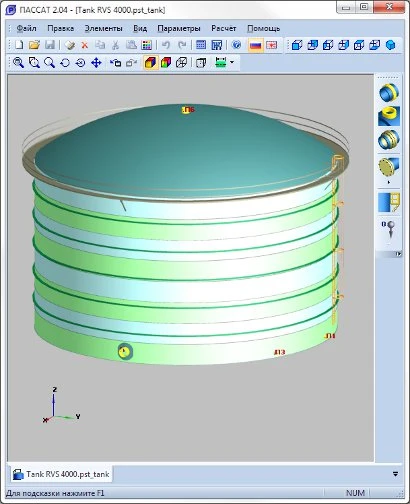

Расчет на прочность и устойчивость вертикальных стальных цилиндрических резервуаров по СТО–СА–03–002–2011, в том числе от ветровых, снеговых и сейсмических воздействий, выполняется с помощью модуля «ПАССАТ-Резервуары».

• расчет на прочность и устойчивость стенки, бескаркасной стационарной крыши и днища резервуара, включая ветровые, снеговые и сейсмические воздействия;
• расчет анкерного крепления стенки;
• определение допускаемых нагрузок на патрубки врезок в стенку резервуара.

Дополнительной функцией является расчет врезки штуцера в обечайки и выпуклые днища, а также арматурных фланцев от воздействия давления и внешних нагрузок по традиционным американским и британским документам (модуль «ПАССАТ-Штуцер»). Расчет проводится на основе норм расчета на прочность оборудования ASME Sec.VIII, ASME Sec.II, WRC-107, WRC-297.

• расчет прочности и жесткости места соединения штуцера с сосудом (аппаратом);
• расчет арматурных и аппаратных фланцевых соединений от давления, внешних сил и моментов, а также температурных напряжений.

ПАССАТ имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском и английском языках.

При построении используется простая и понятная любому рядовому проектировщику объектно-ориентированная расчетная модель оборудования. Объектами, из которых состоит оборудование, являются:

• Цилиндрические обечайки (гладкие и подкрепленные кольцами жесткости);
• Конические переходы;
• Приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
• Фланцевые соединения;
• Места врезок штуцеров;
• Седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;
• Цилиндрические обечайки, конические элементы и выпуклые днища в местах крепления несущих ушек, подъёмных цапф, в местах присоединения металлоконструкций;
• Укрепление отверстий;
• Отводы;
• Врезки (штуцера) в обечайки и выпуклые днища;
• Эллиптические перегородки;
• Эллипсоидные переходы;
• Элементы аппаратов колонного типа от ветровых и сейсмических воздействий, в том числе установленных на постаменте;
• Опорные обечайки аппаратов колонного типа;
• Трубные решетки, кожух, трубы, компенсатор, расширитель, плавающая головка теплообменных аппаратов;
• Камеры теплообменников воздушного охлаждения;
• Элементы сосудов и аппаратов с рубашками (цилиндрической, U-образной, частично охваченные рубашками, со змеевиковыми и регистровыми каналами, с продольными каналами);
• Элементы сосудов и аппаратов высокого давления (обечайки, днища, фланцы, крышки, врезки);
• Элементы вертикальных резервуаров;
• Смотровые окна, бобышки.

Расчеты в программе производятся поэлементно, и включают в себя расчеты:

• цилиндрические обечайки и конические переходы гладкие и подкрепленные кольцами жесткости);
• приварные днища и отъемные днища и крышки (сферические, эллиптические, торосферические, конические, плоские (в том числе с ребрами жесткости), сферические неотбортованные);
• седловые опоры и цилиндрические обечайки в местах их опирания в случае горизонтальных сосудов и аппаратов;

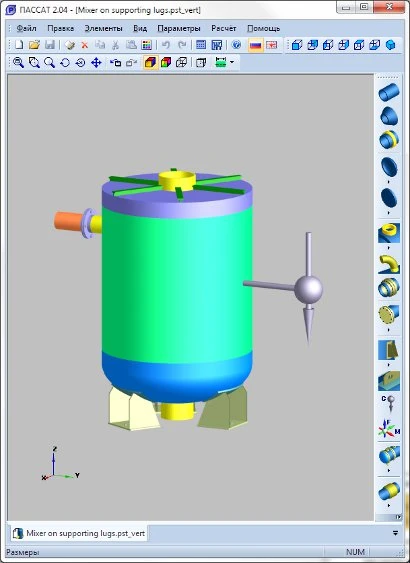

• цилиндрические обечайки и днища в местах опирания на опорные стойки и лапы в случае вертикальных сосудов и аппаратов;
• укрепление отверстий;
• отводы;
• врезки (штуцера) в обечайки, выпуклые днища и корпуса резервуаров;
• фланцевые соединения;
• элементы аппаратов колонного типа от ветровых и сейсмических воздействий, в том числе установленных на постаменте;
• опорные обечайки аппаратов колонного типа;
• трубные решетки, кожух, трубы, компенсаторы, расширители, плавающие головки теплообменных аппаратов;
• элементы сосудов и аппаратов с рубашками (цилиндрической, U-образной, частично охваченные рубашками, со змеевиковыми и регистровыми каналами).

Расчеты проводится как на основе как сборника ГОСТ 34233.(1-12)-2017, так и предшествующих ему ГОСТ 14249-89, ГОСТ 25221-82, ГОСТ 26202-84, ГОСТ 24755-89, РД 26-15-88, РД РТМ 26-01-96-77, РД 10-249-98, ОСТ 26-01-64-83, РД 26-01-169-89, РД24-200-21-91 и др.

В базовый модуль включены расчеты элементов сосудов высокого давления (ГОСТ Р 54522, ГОСТ 26293, ГОСТ 26303, ОСТ 26-1046-87).

Основные элементы сосудов и аппаратов могут быть посчитаны по американским (ASME VIII, div.1/div.2) и европейским (EN 13445-3) нормам.

Для того чтобы не вводить необходимые параметры вручную, имеется ряд встроенных баз данных:

• Материалы

  Содержит физические свойства материалов элементов оборудования на основе российских и зарубежных норм.


• Листы и трубы

  Для задания размеров обечаек и патрубков штуцеров из стандартных листов и труб на основе российских и зарубежных норм с автоматическим определением минусового допуска.


• Кольца жесткости

  Содержит размеры стандартных профилей из сортамента нормативов.

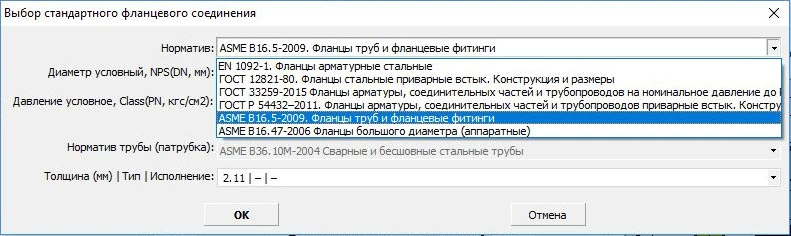

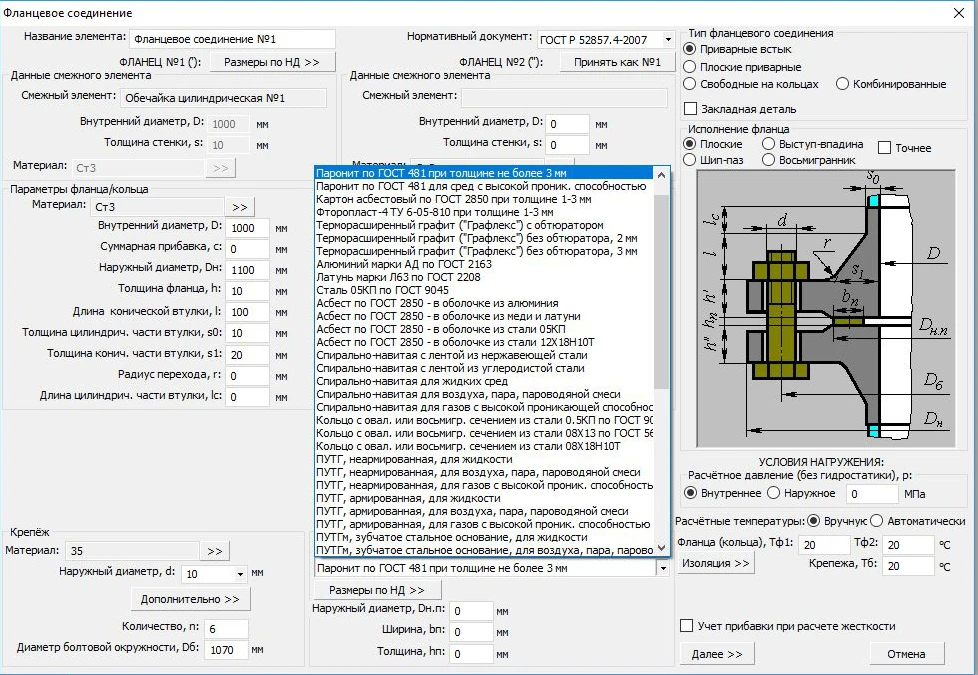

• Фланцевые соединения

  Содержит все необходимые размеры и характеристики фланцев, болтов (шпилек) и прокладок по российским и зарубежным нормам

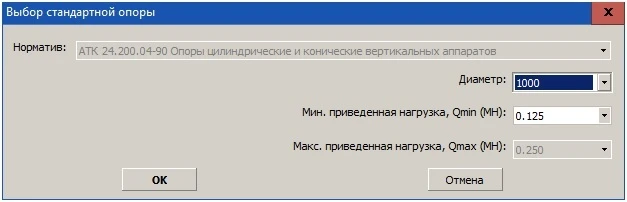

• Опоры

  База данных для горизонтальных (седловые опоры), вертикальных (лапы, стойки) сосудов и аппаратов колонного типа (цилиндрические и конические опоры).



• автоматическое определение расчетных величин, таких как вес, расчетные длины, характеристики колец жесткости (как в цилиндрических обечайках, так и в седловых опорах), длины хорд окружностей и др. после задания геометрии элементов и свойств используемых материалов;
• определение расчетных толщин (как от внутреннего, так и от наружного давления) и допускаемых значений давления, сил и моментов, в процессе задания элемента;
• при изменении геометрических параметров или условий нагружения в элементе после предупреждения происходит автоматическое изменение данных в смежных элементах всей модели – таким образом поддерживается её целостность;

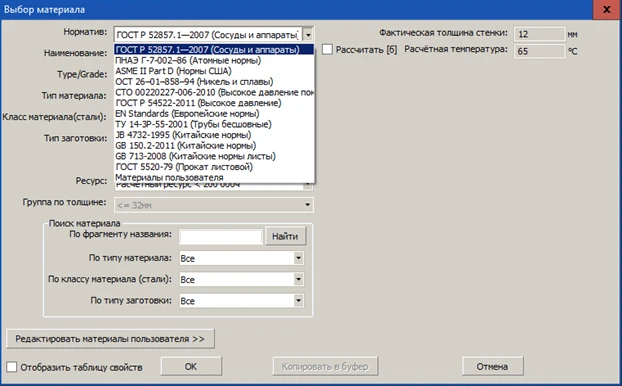

• выбор используемых материалов (по ГОСТ, ASME, EN) из базы данных с возможностью ее пополнения, при этом величины допускаемых напряжений, модулей упругости и т.д. подставляются и изменяются программой при изменении материала, температуры или толщины стенки автоматически;
• задание элементов аппаратов (фланцы, прокладки, шпильки, крышки, днища, патрубки,…) из базы данных по ГОСТ, ОСТ, АТК, СТО;
• формирование таблицы штуцеров.

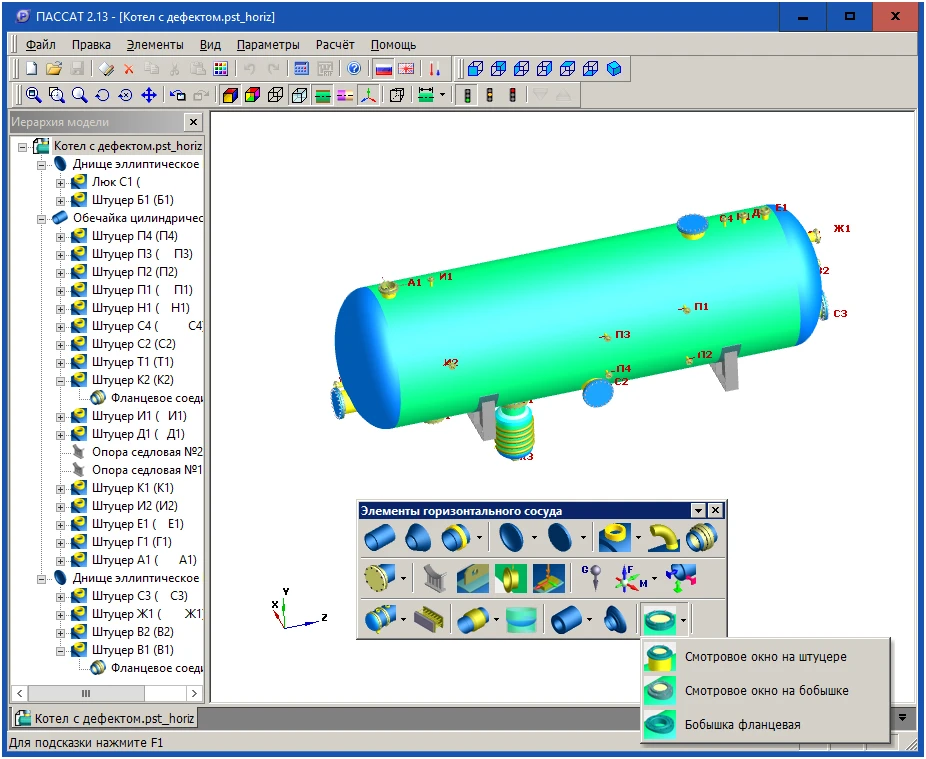

• объемное графическое отображение геометрии с возможностью редактирования цвета, как отдельных элементов, так и всей модели;
• «каркасное» и «полупрозрачное» изображение, позволяющее увидеть внутренние элементы;
• анализ исходных данных; в случае, если пользователь не ввел всех необходимых для выполнения расчета данных или ввел их некорректно, программа выдает предупреждение до тех пор, пока все данные не будут заданы;
• построение эпюр нагрузок и перемещений при расчете колонных аппаратов и седловых опор;
• настройка размерностей (СИ, МКС, «Британская» система единиц и др.);
• формирование, просмотр и печать полного отчета по расчетам элементов модели с промежуточными результатами вычислений. Отчет оформлен в соответствии с ЕСКД и полностью соответствует подобным расчетам, сделанным вручную;
• автоматическое обновление программы.

• Добавлена настройка пути к файлу лицензии при установке через групповые политики.

• Исправлена работа таблицы свойств материала для стенки резервуара.

• Добавлен расчет момента затяжки крепежа при расчете фланцевого сосединения по ASME VIII, EN 13445;
• Не работала кнопка выбора материала сопряжения рубашки – исправлено;
• Для плоских крышек добавлена проверка D₂ < D_p;
• Добавлен экспорт нагрузок на опору-юбку при записи в формат XML;
• Исправлена проблема с расчетом пробного давления на смотровое окно;
• Исправлен диалог материала прокладки с характеристиками по ПНАЭ (давление обжатия, число зубцов);
• Исправлена проблема с определением расчетной толщины сферического днища при расчете врезки в него;
• Исправлен расчет пробного давления для сильфонного компенасатора;
• Исправлен расчет характеристик материала фланца при T < 20°С;
• Доработан учет температурной нагрузки для фланца при T < 20°С;
• Исправлено падение программы при открытии некоторых моделей;
• Проверка 1.7 ≤ k ≤ 2.2 для эллиптических днищ по ASME VIII-2 переделана на предупреждение;
• Исправлено отображение отбортованного конического перехода малого диаметра.

• Доработана проверка данных окрайки днища;
• Исправлена проблема с размещением кнопки ветрового кольца;
• Уточнен расчет пульсационной составляющей для стенки РВС при h < 5м;
• Проверка минимального количества анкеров переделана на предупреждение;
• Скорректирован расчет свойств материала при повышенных температурах по API-650;
• Исправлены ошибки и опечатки в расчете резервуара по API-650;
• Добавлен расчет момента сопротивления жидкости при расчете резервуара по API-650;
• Добавлена опция "Окрайка с утолщением";
• Проверка P_i ≤ 18 кПа переделана с предупреждения на запрет.

• При расчете на инерционные нагрузки добавлен учет гидродинамических нагрузок от содержимого;
• Исправлены недостатки в оформлении отчета при расчете аппарата на опорах-стойках.
