О продукте

Программа nanoCAD BIM ВК предназначена для проектирования внутренних систем горячего и холодного водоснабжения и канализации, а также водяного пожаротушения с использованием пожарных кранов. В ней объединены расчетная и графическая части раздела проектирования «Внутренний водопровод и канализация».

Программный продукт nanoCAD BIM ВК включает в себя специализированные инструменты инженера-сантехника. Из созданной реальной 3D-модели систем водоснабжения и канализации пользователь получает практически всю необходимую документацию:

  • поэтажные планы;
  • трехмерную схему систем;
  • аксонометрические схемы;
  • спецификацию оборудования;
  • спецификацию систем водоснабжения и канализации;
  • экспликацию помещений;
  • ведомость рабочих чертежей основного комплекта;
  • ведомость ссылочных и прилагаемых документов;
  • ведомость объемов строительных и монтажных работ.

Трехмерная модель систем, аксонометрические схемы, спецификация оборудования и спецификация систем водоснабжения и канализации генерируются автоматически. Помимо графической части, в nanoCAD BIM ВК включен расчетный модуль. В базу данных внесены нормативные гидравлические характеристики (по СНиП 2.04.01-85* и СП 30.13330.2012) санитарных приборов, пожарных кранов, потребителей воды. На основе модели систем производится расчет требуемого давления и расходов воды для каждой системы, подбираются диаметры трубопроводов, типоразмеры арматуры и счетчиков.


Задачи

Проектирование систем водоснабжения и канализации Проектирование систем водоснабжения и канализации.
Проектирование автоматических систем пожаротушения Проектирование автоматических систем пожаротушения.
Автоматическая и ручная расстановка оборудования Автоматическая и ручная расстановка оборудования.
Автоматические расчеты модели и оборудования Автоматические расчеты модели и оборудования.
Автоматическое формирование отчетов и спецификаций Автоматическое формирование отчетов и спецификаций.
Автоматические проверки модели на корректность ее построения Автоматические проверки модели на корректность ее построения.

Возможности

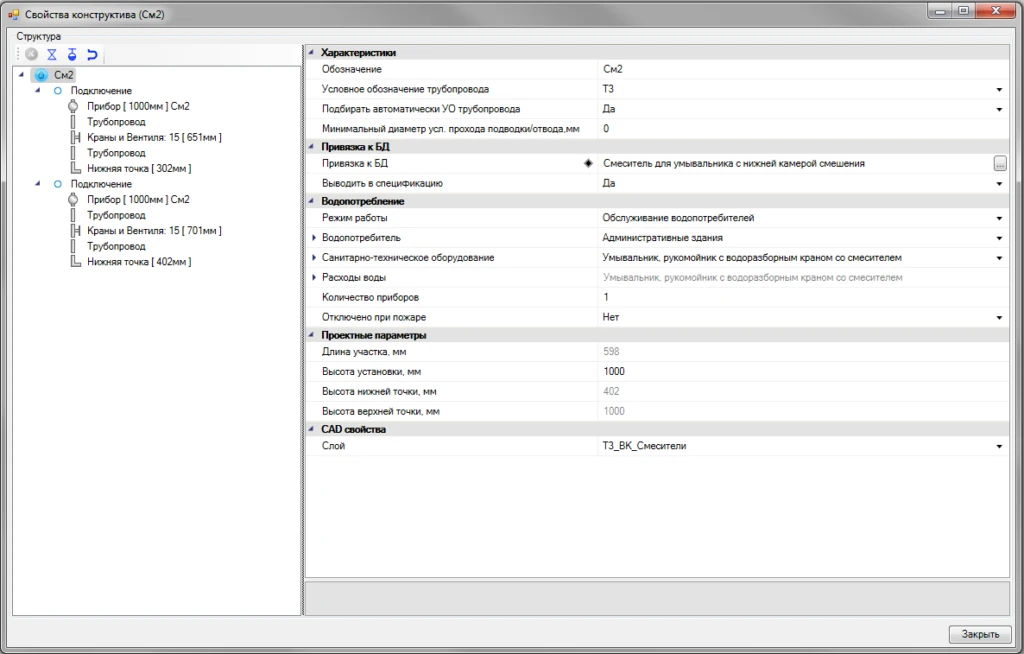

Интеллектуальные объекты nanoCAD BIM ВК

Интеллектуальные объекты nanoCAD BIM ВК

Все объекты nanoCAD BIM ВК (трубопроводы, санитарные приборы, трубопроводная арматура и т.д.) являются интеллектуальными. Каждый из этих объектов обладает характерными свойствами, которые можно редактировать в процессе проектирования, причем для каждой группы элементов данные свойства имеют определенные характеристики. Для трубопроводов и арматуры можно выбрать сортамент и типоразмер, для санитарн…

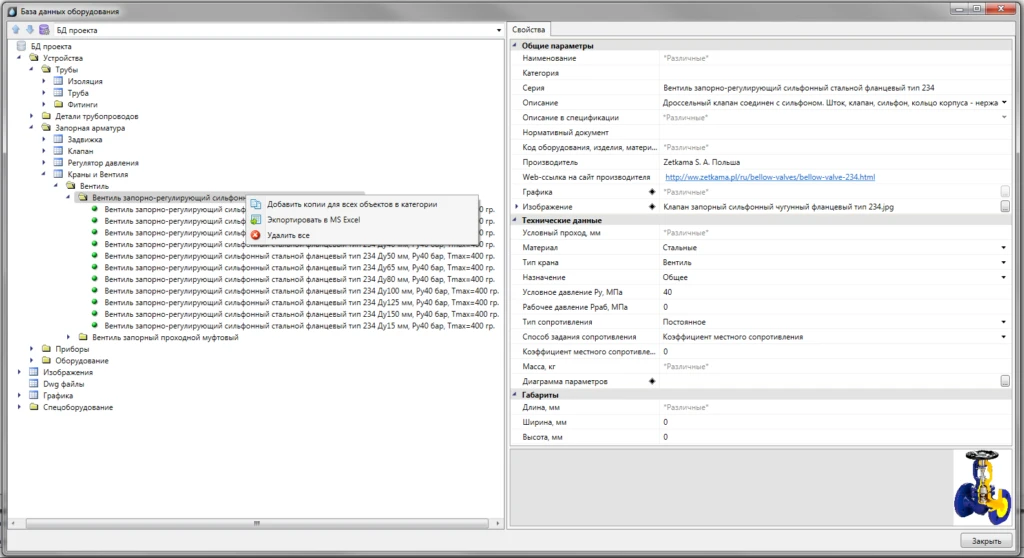

Открытые базы данных

Открытые базы данных

Сегодня в системах водоснабжения и канализации используется весьма разнообразное оборудование, на рынке представлены изделия как отечественных, так и зарубежных производителей. Это делает принципиально важным наполнение баз данных. На сегодняшний день база данных элементов содержит более 5000 различных изделий популярных в России производителей: Zetkama, NANOPLAST, Rehau, Uponor, ООО «БРОЕН-АД…

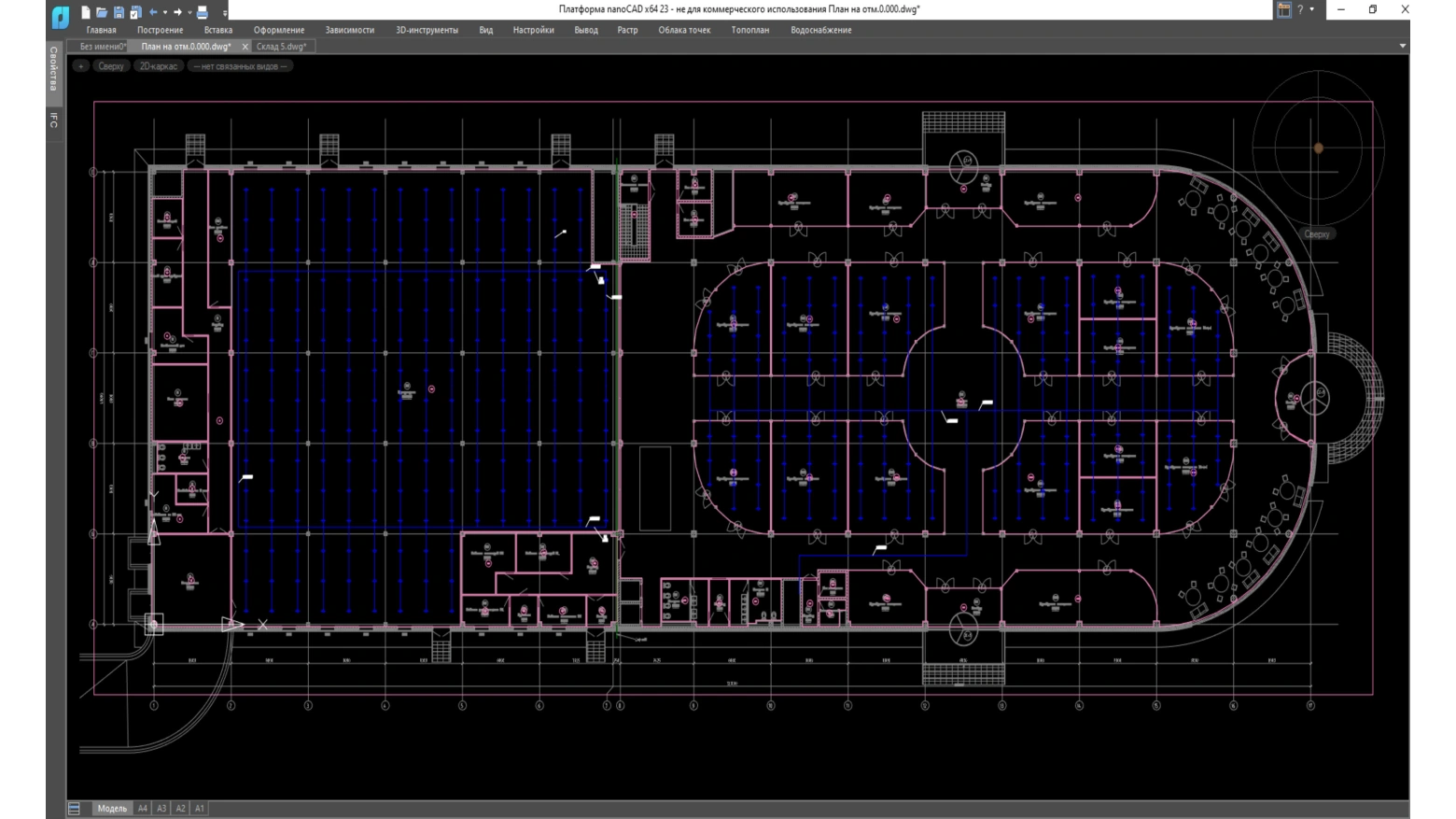

Автоматическая расстановка оросителей

Автоматическая расстановка оросителей

Расстановка осуществляется вручную или автоматически. Программа анализирует характеристики помещения и определяет область покрытия каждого оросителя, после чего запускается алгоритм расстановки оросителей. Можно воспользоваться командой Отобразить зоны спринклеров/дренчеров и визуализировать покрытие помещения оросителями в соответствии с СП 485.1311500.2020.

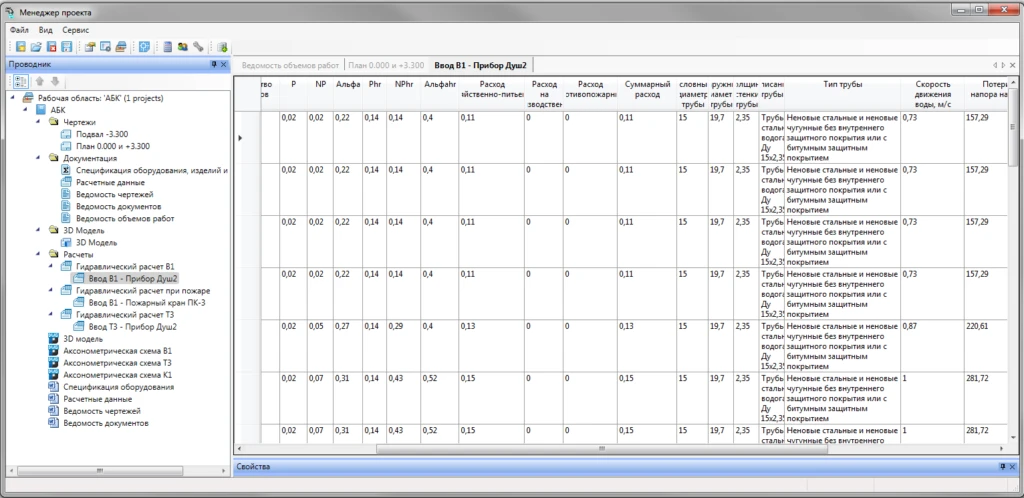

Гидравлический расчет водоснабжения и канализации

Гидравлический расчет водоснабжения и канализации

Строгое соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020. При проведении расчета программа просчитывает трехмерную модель систем, вычисляет среднюю скорость воды и гидравлического уклона. На основе этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.

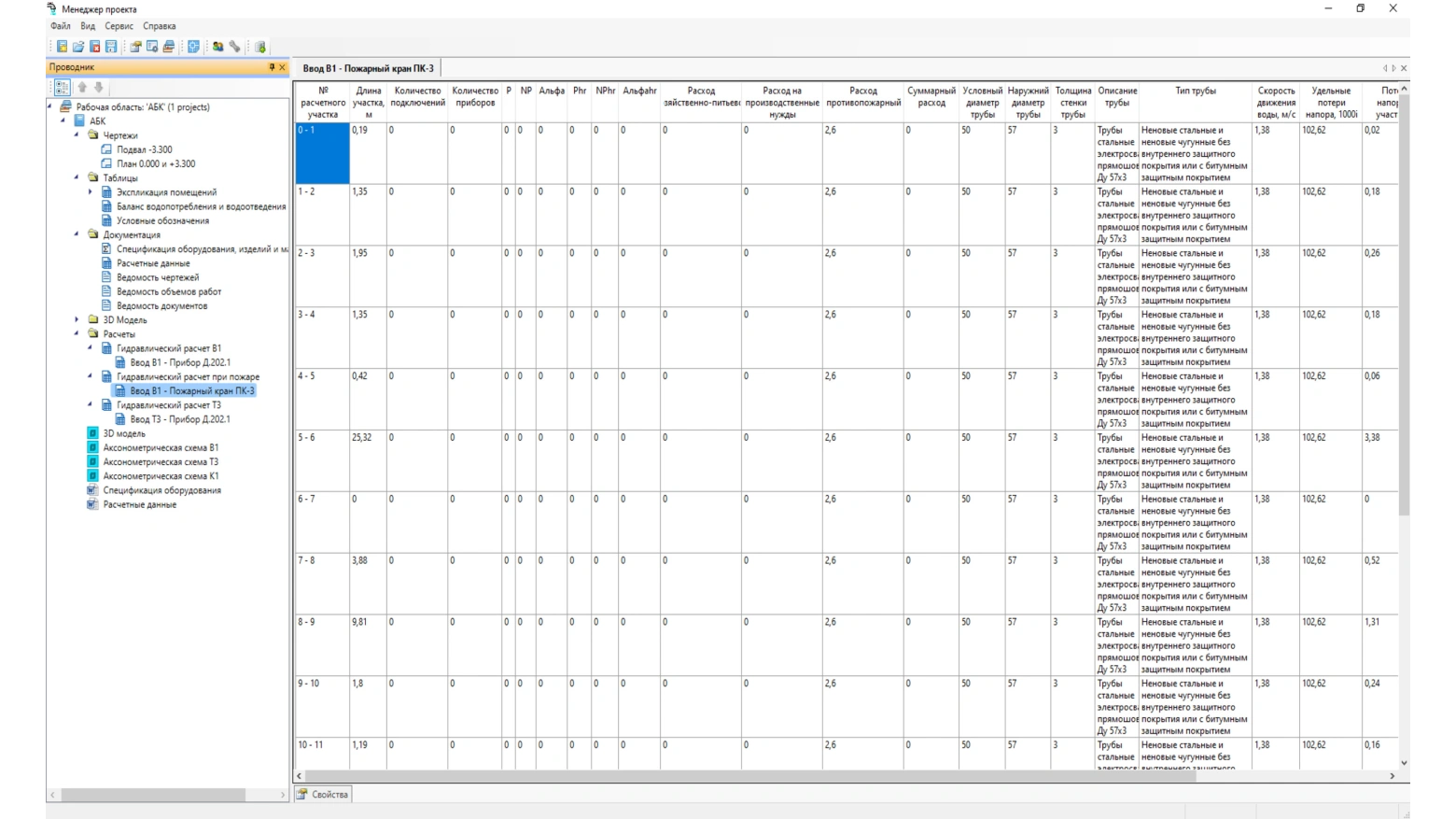

Расчет противопожарного водопровода

Расчет противопожарного водопровода

Соответствие требованиям СНиП 2.04.01-85*, СП 30.13330.2012, СП 30.13330.16 и СП 30.13330.2020 как противопожарного водопровода, так и хозяйственно-питьевого с подключенными ПК. Расход воды на пожарные краны определяется по таблице СП 10.13130.2020. Программа самостоятельно подбирает для противопожарного водопровода диаметр и арматуру. Формируется гидравлический отчет.
Расчет установки водяного спринклерного и дренчерного пожаротушения

Расчет установки водяного спринклерного и дренчерного пожаротушения

Поддерживается выполнение расчета как по отдельности, так и совмещенного с системой внутреннего противопожарного водопровода согласно СП 485.1311500.2020. Существует возможность настраивать характеристики помещений, характеристики зон пожаротушения, выполнять расчеты тупиковых и кольцевых систем, выводить отчет по спринклерам для каждого помещения.
Корректное отображение 3D-модели на 2D-чертежах

Корректное отображение 3D-модели на 2D-чертежах

Получение реальной модели системы за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель системы и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему.
Интеграция со сторонними САПР/BIM-решениями

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

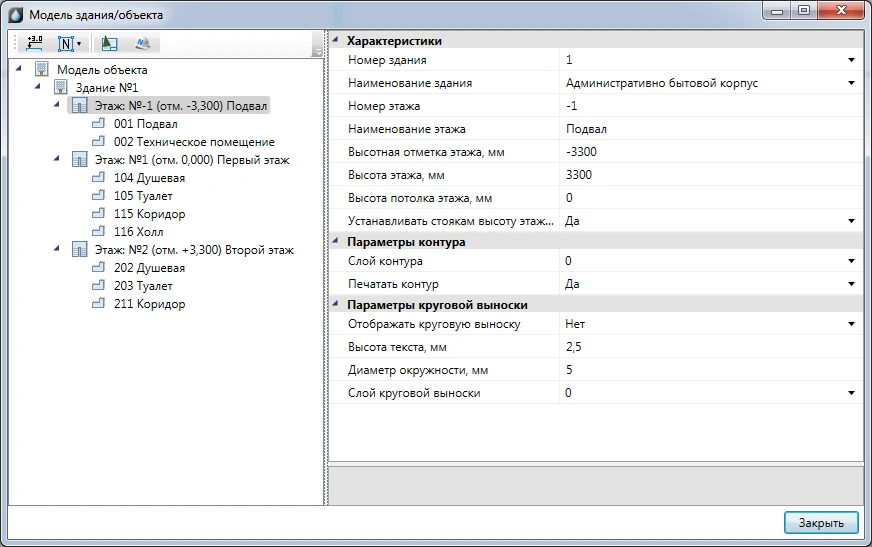

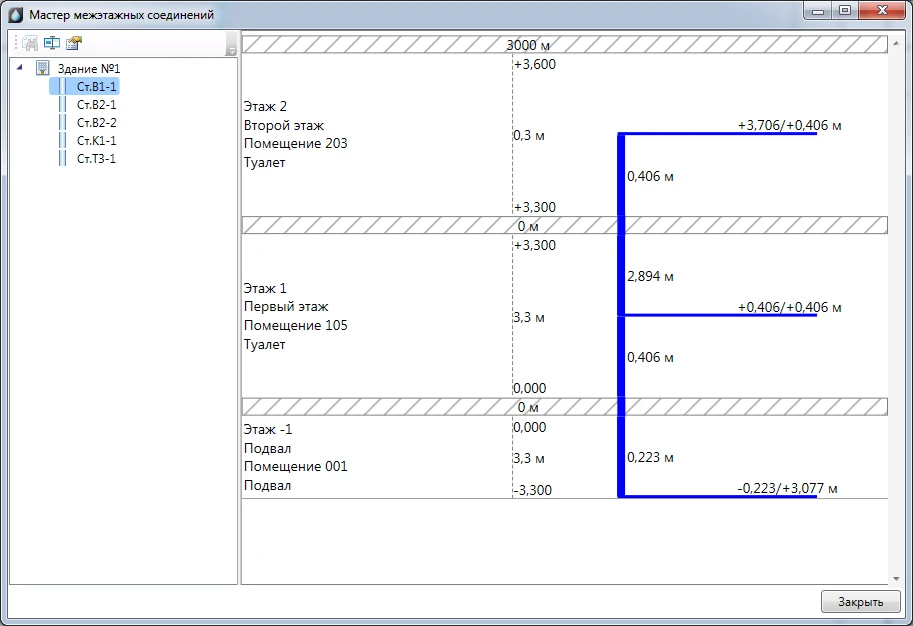

Работа с этажами, помещениями и стояками
Работа с этажами, помещениями и стояками

Работа с этажами, помещениями и стояками

Существует возможность загрузить помещения из ArchiCAD или nanoCAD СПДС. Также инженер может самостоятельно определить контуры помещения как в автоматическом, так и в ручном режиме. Можно автоматически пронумеровать помещения, если это не было сделано ранее. А все характеристики и данные по всем этажам и помещениям выводятся в одном диалоговом окне Модель здания/объекта. Здесь же возможно изме…
Согласованность данных

Согласованность данных

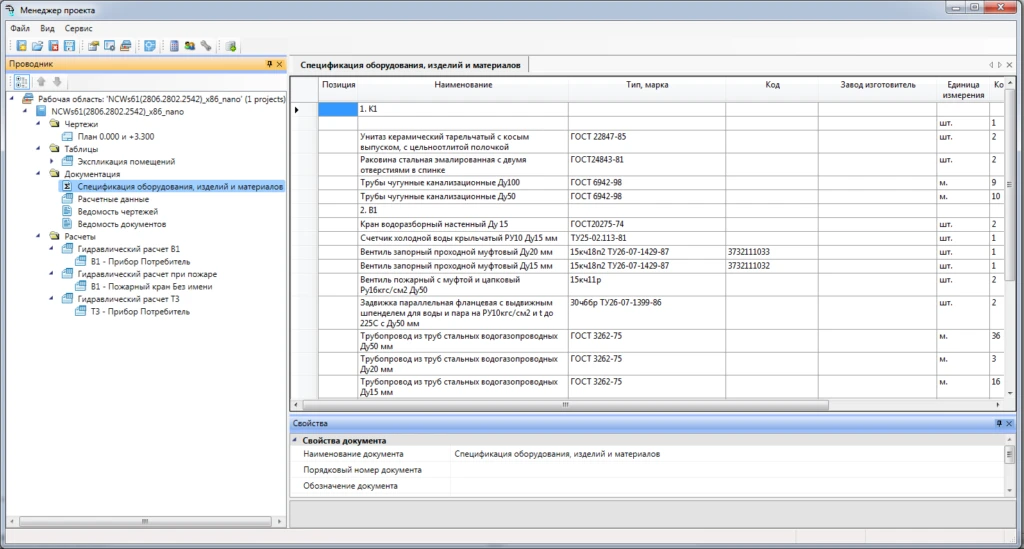

Для согласования данных в nanoCAD BIM ВК используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM ВК. Это позволяет правильно рассчитывать расходы воды и стоков, получать точные спецификации. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем во…

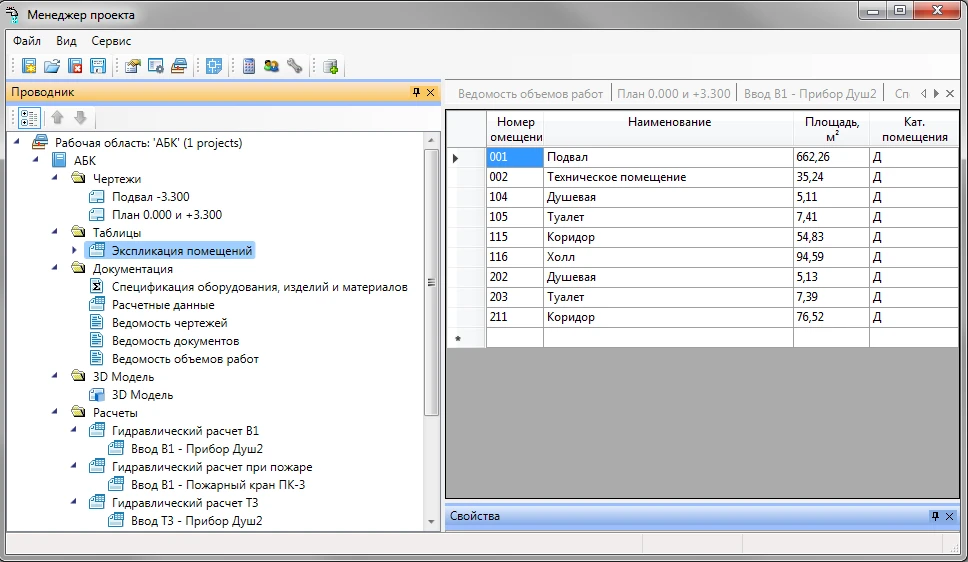

Экспликация помещений

Экспликация помещений

Программа поддерживает возможность получения экспликации помещений и ее вывода в Word, Excel или в CAD-систему.

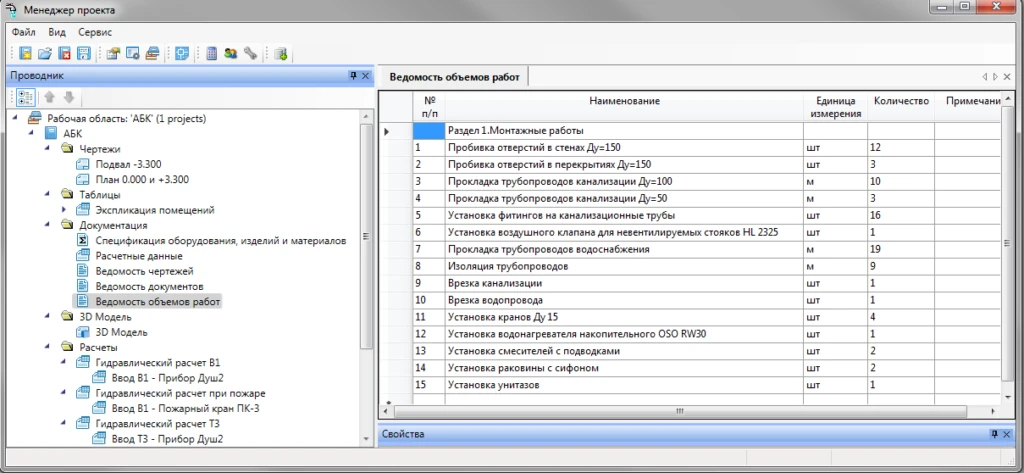

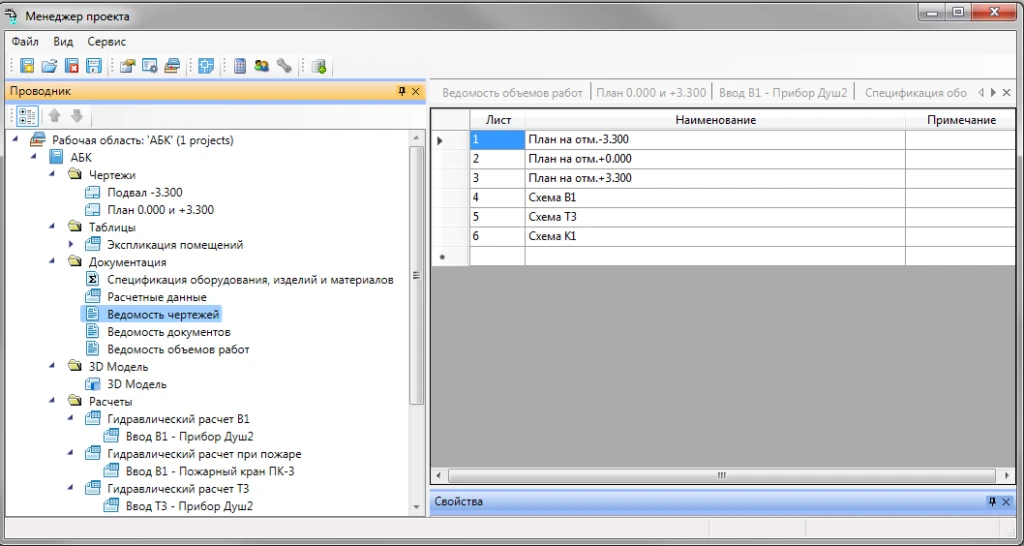

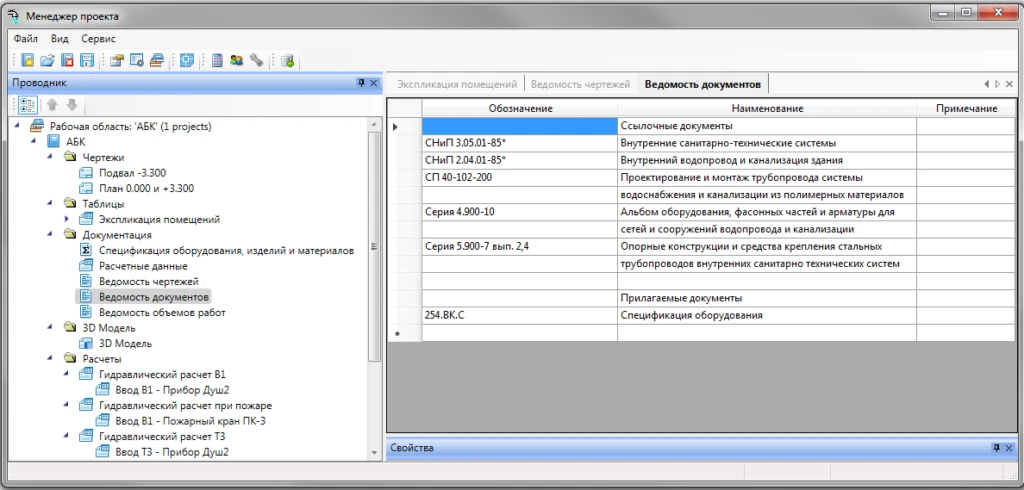

Ведомости чертежей, документов и объемов работ
Ведомости чертежей, документов и объемов работ
Ведомости чертежей, документов и объемов работ

Ведомости чертежей, документов и объемов работ

Реализовано получение в полуавтоматическом режиме ведомости рабочих чертежей основного комплекта по ГОСТ 21.101-97; ведомости ссылочных и прилагаемых документов по ГОСТ 21.101-97 и ведомости объемов строительных и монтажных работ по ГОСТ 21.111-84. Эти ведомости можно вывести в Word, Excel или в CAD-систему.

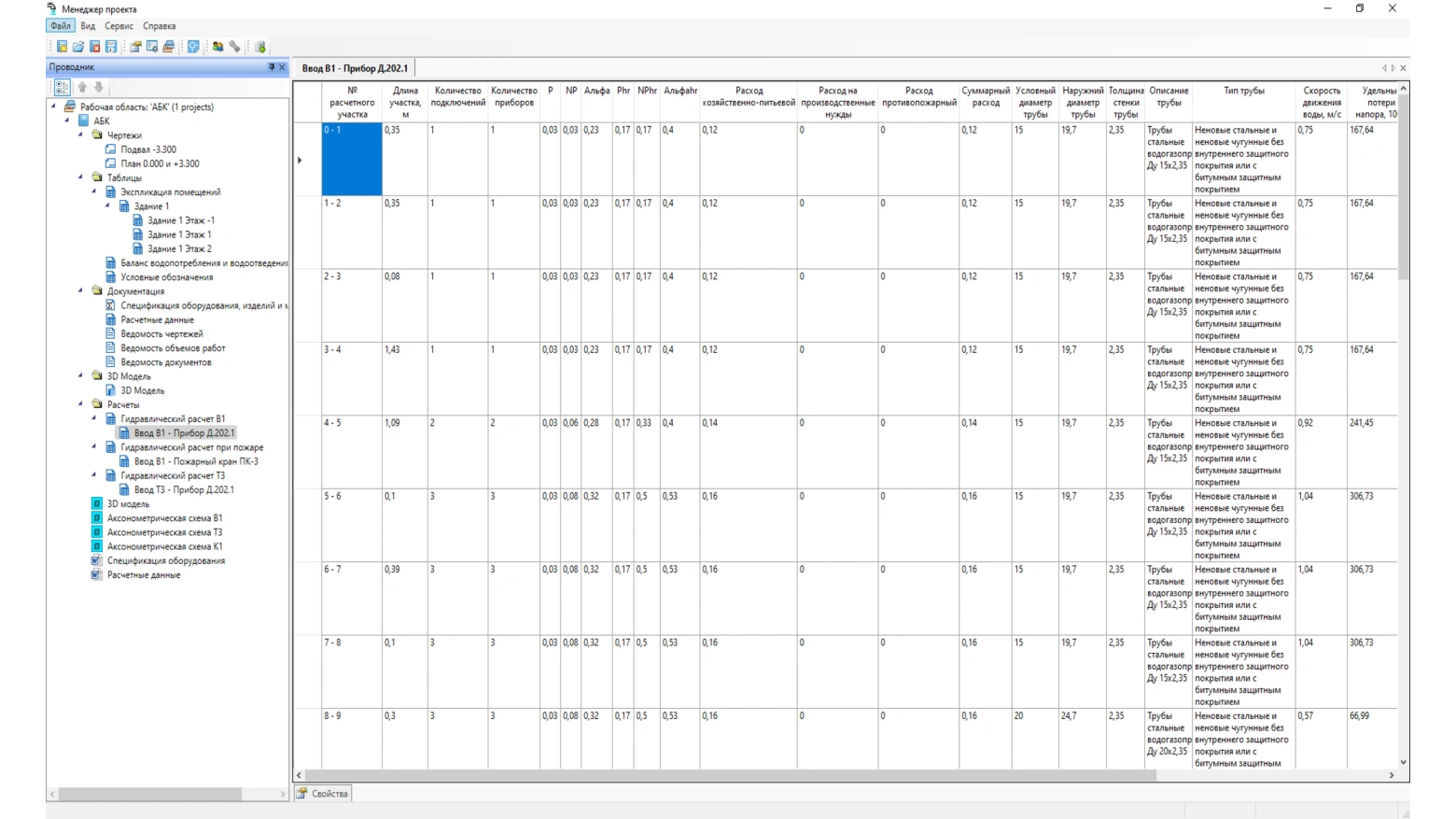

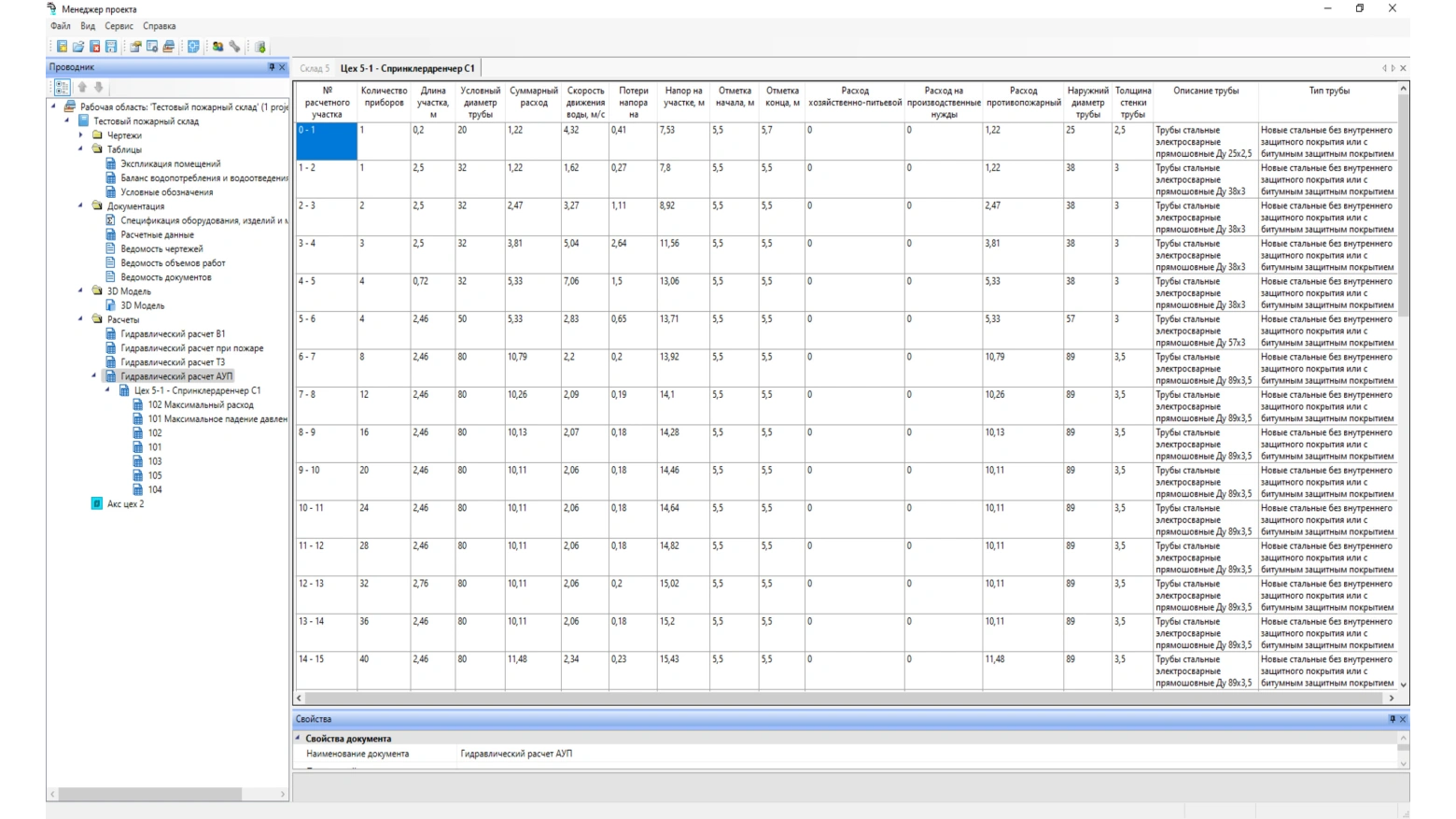

Гидравлический отчет

Гидравлический отчет

После проведения расчета программа автоматически создает отчеты по водопроводным системам. Эти отчеты можно выгрузить в Excel.

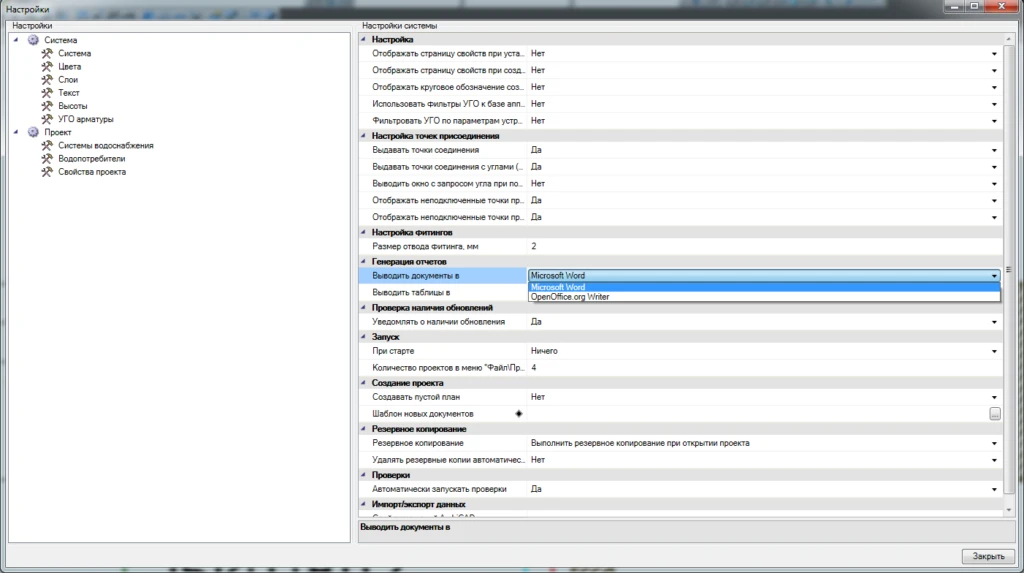

Интеграция nanoCAD BIM ВК с программами MS Office и OpenOffice.org

Интеграция nanoCAD BIM ВК с программами MS Office и OpenOffice.org

В программе nanoCAD BIM ВК реализована возможность экспортировать табличные данные (спецификацию оборудования, спецификацию систем водоснабжения и канализации, ведомость рабочих чертежей основного комплекта, ведомость ссылочных и прилагаемых документов) в форматы MS Office и OpenOffice.org. Это особенно важно, когда требуется передать таблицы (например, спецификации оборудования для составления см…

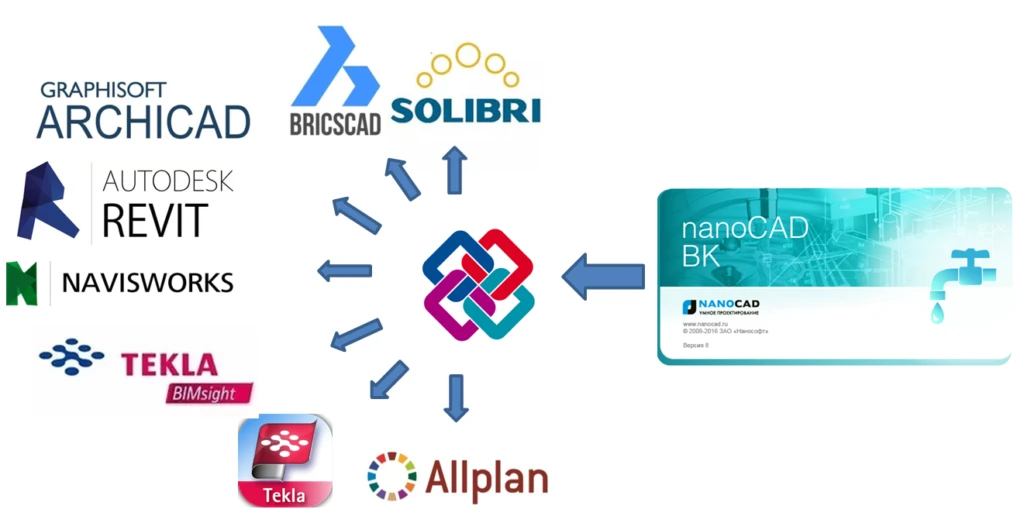

Передача данных через IFC

Передача данных через IFC

Благодаря реализации экспорта в обменные файлы стандарта IFC, информационные модели инженерных систем, выполненные в программе, без каких-либо затруднений вливаются в общую информационную модель проектируемого объекта, реализуемую на любой BIM платформе, будь то ArchiCAD, Revit, Allplan или ещё какая-либо.

Конфигурации

Преимущества

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Корректная взаимосвязь 3D-моделей и 2D-чертежей
Корректная взаимосвязь 3D-моделей и 2D-чертежей

Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.

Работа с базами данных производителей оборудования
Работа с базами данных производителей оборудования

Базы моделей оборудования включают трубопроводы и фитинги к ним, запорную арматуру, сантехнические приборы, спецоборудование. Все базы открыты для редактирования и пополнения.

Расчет и оформление документации по российским стандартам
Расчет и оформление документации по российским стандартам

Оформление документации по требованиям российских нормативных документов. Строгое соответствие расчетов указаниям СП 30.13330.2020 и СП 485.1311500.2020, автоматический подбор арматуры, приборов, диаметра труб.

Новые возможности

Окно Мастер проверок

В окне Мастер проверок добавлен новый раздел Проверки элементов оформления:

  • наличие шаблона для выноски;
  • наличие связи выноски с объектом.

Вывод документов

Добавлена возможность вывода документов в форматы DOCX и XLSX без офисных приложений и с увеличением скорости экспорта.

Окно «Мастер соединений»

В Мастере соединений реализована возможность привязывать к базе данных термометры, счетчики и манометры.

База данных

Добавлены изолированные трубопроводы с возможностью указать в базе данных наличие и толщину изоляции.

Фиксация параметров

Реализована возможность фиксации диаметра веток на распределительных трубопроводах: если в свойствах первого участка выбрать значение «Фиксировать диаметр веток», все последующие участки ветки сохранят заданный размер.

Расстановка оросителей

Улучшена автоматическая расстановка оросителей: в настройках проекта добавлен раздел «Установка спринклеров/дренчеров» с возможностью выбора шага установки (0, 10, 50, 100).

Редактирование труб

Реализована работа в 3D-режиме без перехода в 2D при прокладке труб, установке арматуры, соединительных элементов и редактировании соединений.

Группа команд

Добавлена доступная на ленте группа команд «Высоты»:

  • Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
  • Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот;
  • Изменить высоту объектов – CW_CHANGE_OBJECTS_HEIGHT. Позволяет для всех попавших в выбор объектов задать положительное или отрицательное смещение по высоте относительно текущих значений высот.

При изменении высоты участка трассы доступны варианты: перепады высот или наклонные трассы.

Внедрены команды копирования параметров труб для горизонтальных участков и стояков.

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM ВК 25.0 устанавливается на Платформу nanoCAD версии 25.0.

Системные требования

Графическая платформа

  • Платформа nanoCAD

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Разрешение экрана

  • Минимальные требования: 1280х1024 px
  • Рекомендуемые требования: 1920х1080 px

Дополнительное оборудование

  • USB-порт (при установке программы с соответствующего носителя)
  • Мышь или другие устройства указания

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft Windows 8 (64-бит)

Для инсталляции программы требуется статус Администратора

Дополнительное ПО

  • Microsoft Office 2003, 2007, 2010, 2013, 2016
  • OpenOffice.org 4.x
  • LibreOffice
  • Обозреватель Интернет
