nanoCAD BIM Отопление

nanoCAD BIM Отопление

Программа позволяет проектировать и моделировать системы отопления зданий и сооружений. В nanoCAD BIM Отопление представлены расчетная (гидравлический и тепловой расчет системы водяного отопления по СП 60.13330.2016) и графическая части раздела проектирования «Отопление» и автоматическое специфицирование.

Все описание
Задачи
Автоматическая генерация аксонометрических схем;
Автоматизация прокладки двухтрубной системы;
Проектирование систем отопления;
Автоматические проверки модели на корректность ее построения.
Все задачи

Все товары Нанософт
Все товары направления

3D-моделирование

BIM

Автоматизированное проектирование

Инженерные сети

Обработка сканированных изображений

Оформление чертежей

Технологические решения

от 41 100 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
При покупке ПО обучение в подарок
Заказчик получит возможность быстро освоить все возможности программы под руководством опытных тренеров. Повысит свою квалификацию и эффективность работы. Легко и уверенно начнет использовать новые инструменты в работе. И все это совершенно бесплатно при покупке этого ПО.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Программа nanoCAD BIM Отопление предназначена для проектирования систем отопления зданий и сооружений. В программе представлена расчетная (гидравлический и тепловой расчет системы водяного отопления по СНиП 41-01-2003) и графическая части раздела проектирования «Отопление» и автоматическое специфицирование.

Программа nanoCAD BIM Отопление реализована на базе ядра nanoCAD. Выходная документация сохраняется в формате *.dwg и (для табличных форм) в формате MS Office или OpenOffice.org.

Программный продукт nanoCAD BIM Отопление включает в себя специализированные инструменты инженера-проектировщика отопительных систем. Из создаваемой модели систем отопления пользователь получает практически всю необходимую документацию:

  • поэтажные планы систем отопления;
  • аксонометрические схемы систем отопления;

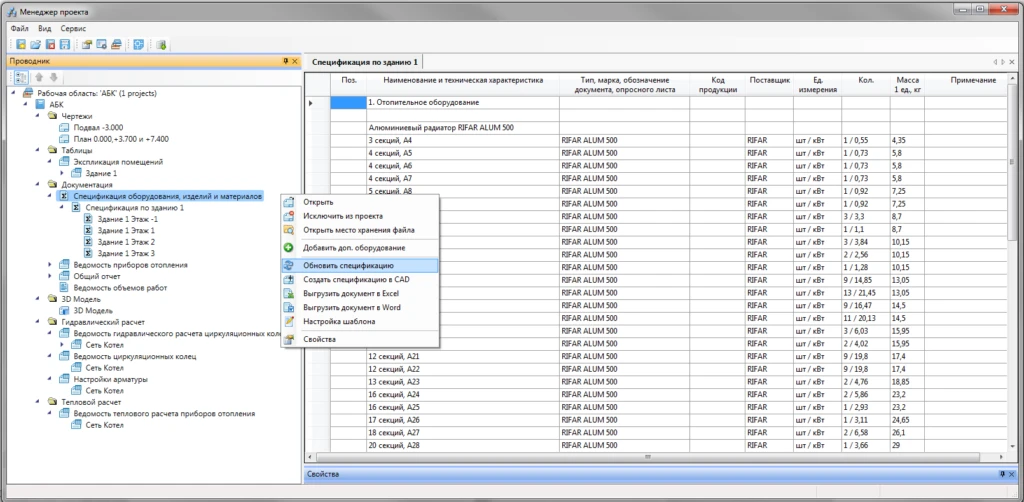

  • спецификацию оборудования;
  • экспликацию помещений;
  • общий отчет по проекту;
  • ведомость отопительных приборов;
  • ведомость циркуляционных колец;

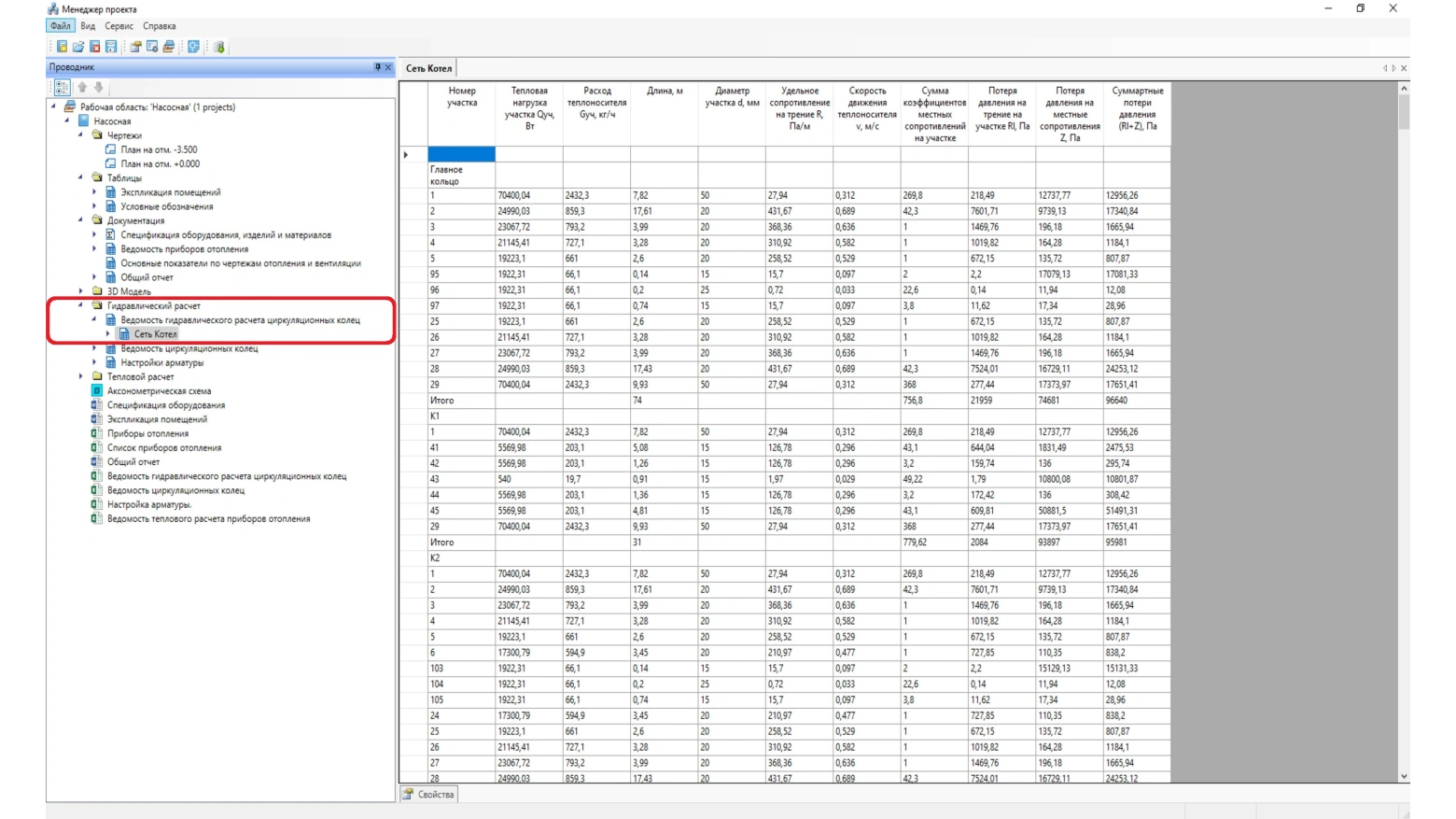

  • ведомость гидравлического расчета циркуляционных колец;
  • отчет по настройкам арматуры;

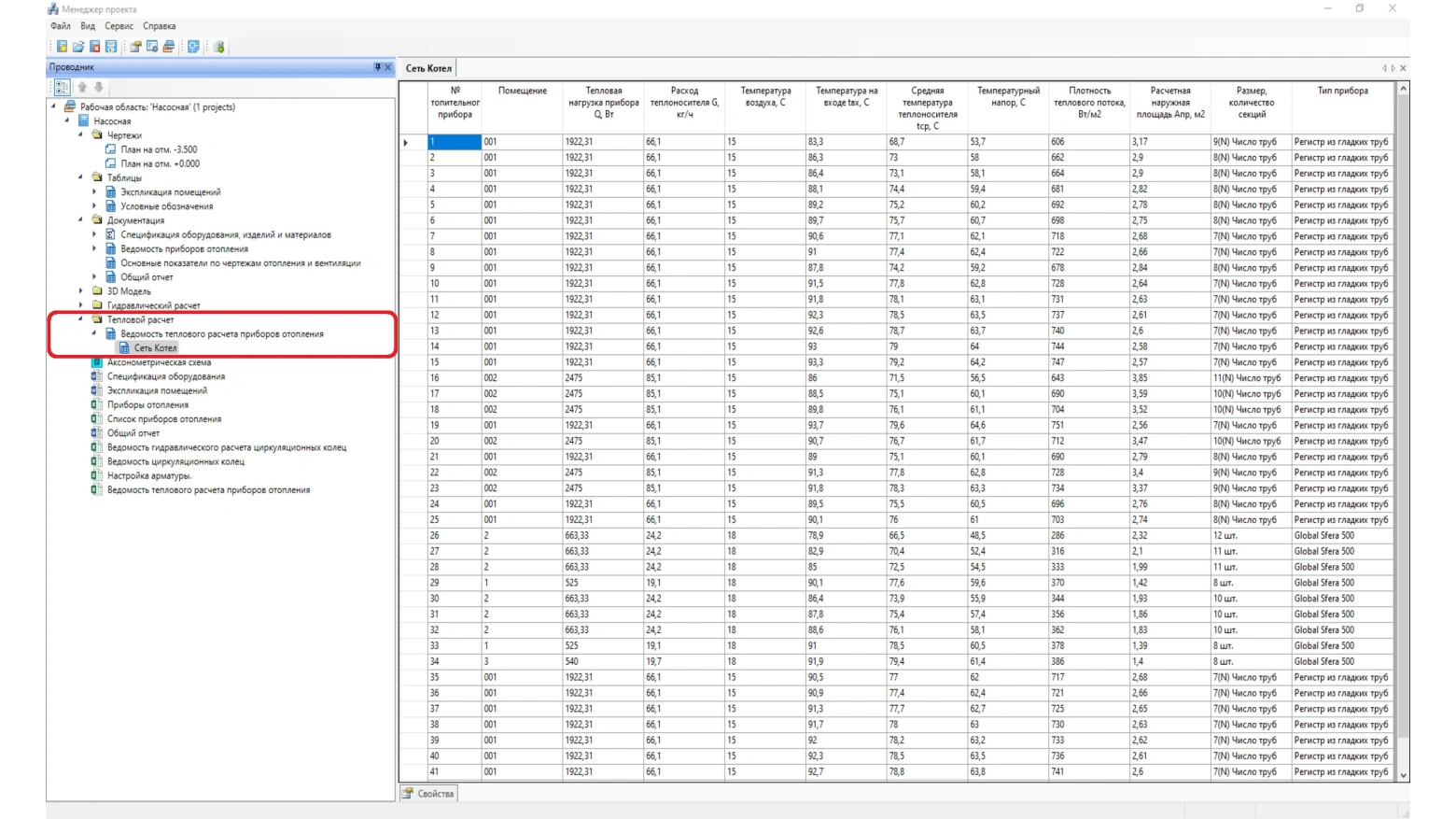

  • ведомость теплового расчета приборов отопления;
  • трехмерную твердотельную модель системы отопления.

Трехмерная модель системы, аксонометрические схемы, спецификация оборудования и ведомости с отчетами генерируются автоматически.

Задачи

Автоматическая генерация аксонометрических схем Автоматическая генерация аксонометрических схем.
Автоматизация прокладки двухтрубной системы Автоматизация прокладки двухтрубной системы.
Проектирование систем отопления Проектирование систем отопления.
Автоматические проверки модели на корректность ее построения Автоматические проверки модели на корректность ее построения.
Автоматическое формирование отчетов и спецификаций Автоматическое формирование отчетов и спецификаций.
Автоматические расчеты модели и оборудования Автоматические расчеты модели и оборудования.

Возможности

Заглушка

Автоматический подбор и расстановка фитингов

Поддерживается автоматический подбор и расстановка фитингов для однотрубных и двухтрубных систем.
Заглушка

База оборудования

Правило размещения графики для автоматической расстановки отводов: отвод должен располагаться вдоль оси Х, изгиб по оси Y в положительную сторону; тройник магистрали располагается вдоль оси Х, отвод по оси Y в положительную сторону; крестовина: магистраль располагается вдоль оси Х, отводы по оси Y в положительную и отрицательную сторону. Таблицы переходов и заглушек. В перечн…
Заглушка

Редактирование труб

В режиме 3D-вида на трубах выдаются точки подключения и вершин на действительной высоте. Прокладка труб, установка арматуры и соединительных элементов, а также редактирование соединений теперь возможны без переключения на 2D-вид.
Заглушка

Группа команд Высоты

На ленте расположена группа команд «Высоты»: Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот; Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно тек…
Заглушка

Окно Мастер проверок

В окне Мастер проверок предусмотрен раздел Проверки элементов оформления:
  • наличие шаблона для выноски;
  • наличие связи выноски с объектом.
Заглушка

Вывод документов

Вывод документов напрямую в файлы DOCX и XLSX. Для генерации документов больше не требуется наличие установленных на ПК офисных приложений. При этом кратно возросла скорость вывода документов.
Автоматическое создание аксонометрических схем

Автоматическое создание аксонометрических схем

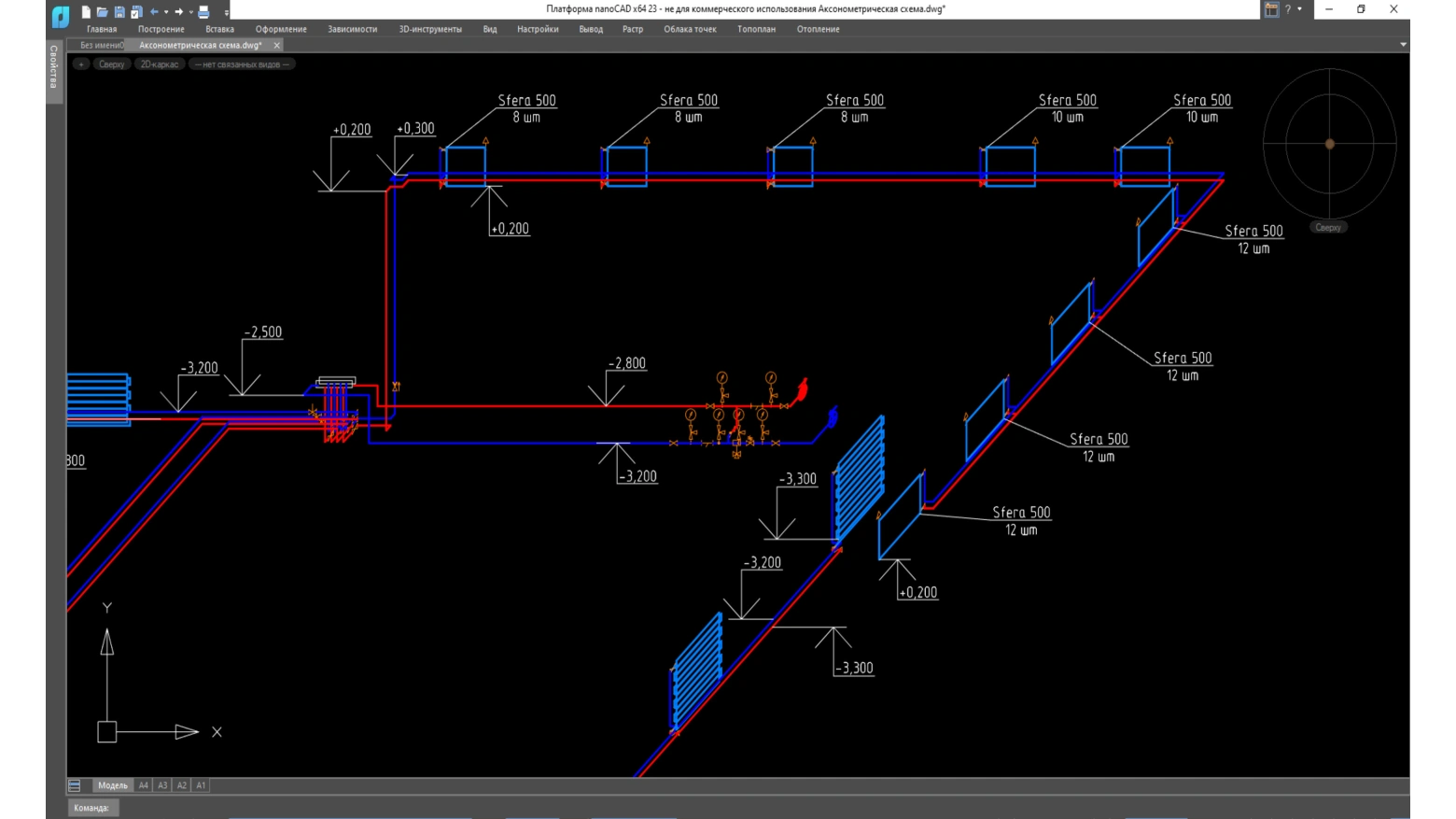

Программа nanoCAD BIM Отопление автоматически формирует аксонометрическую схему, тогда как подавляющее большинство зарубежных решений создает изометрию, не предусмотренную ГОСТ. Все табличные формы отвечают требованиям ГОСТ 21.602-2016 и ГОСТ 21.110-2013, а основная надпись на чертежах – ГОСТ Р 21.101-2020.
Тепловой расчет системы отопления

Тепловой расчет системы отопления

Соответствие требованиям СП 60.13330.2020. При выполнении расчета программа анализирует параметры каждого участка сети. На участках производится расчет тепловой нагрузки, расхода теплоносителя. По результатам расчета осуществляется подбор числа секций радиаторов и формируется тепловой отчет по каждой системе.
Гидравлический расчет системы отопления

Гидравлический расчет системы отопления

Соответствие требованиям СП 60.13330.2020. При выполнении расчета программа просчитывает трехмерную модель системы, вычисляет скорости движения, потери давления в трубах и на местных сопротивлениях. По результатам этих расчетов осуществляется подбор арматуры, приборов, диаметра труб и формируется отчет по каждой системе.
Согласованность данных

Согласованность данных

Для согласования данных в nanoCAD BIM Отопление используется специализированный Менеджер проектов. Все чертежи, спецификации и прочие документы проекта гарантированно относятся именно к текущему проекту nanoCAD BIM Отопление. Это позволяет получать точные спецификации оборудования. Кроме того, спецификация оборудования всегда соответствует текущему состоянию модели систем отопления. Так…
Оформление
Оформление

Оформление

Программа nanoCAD BIM Отопление полностью соответствует требованиям отечественных нормативных документов. Все табличные формы отвечают ГОСТ 21.602-2011 и ГОСТ 21.110-2013. Размещение на чертеже рамки с основной надписью осуществляется по ГОСТ Р 21.1101-2013. В программе реализован следующий функционал: уклон (информация берется с трубопровода), высотная отметка (автоматически считывающа…
Корректное отображение 3D-модели на 2D-чертежах

Корректное отображение 3D-модели на 2D-чертежах

Получение реальной модели системы за счет сдвига трубы от оси трассы на плане. Таким образом трасса трубопровода отображается на плане в месте, отличном от расположения трубы в реальном пространстве, что позволяет получить более точную трехмерную модель системы и делает более корректными результаты вычислений, спецификации оборудования и аксонометрическую схему.
Интеграция со сторонними САПР/BIM-решениями

Интеграция со сторонними САПР/BIM-решениями

Поддержка экспорта/импорта в форматы *.dwg, *.ifc, *.RBIM, CADLib позволяет легко встраивать информационную модель систем электроснабжения, выполненную в nanoCAD BIM Электро, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM-платформе.

Конфигурации

Преимущества

Работа с данными лазерного сканирования
Работа с данными лазерного сканирования

Точки облака, полученного по результатам лазерного сканирования, программа позволяет преобразовывать в геоточки. Впоследствии эти данные могут использоваться при создании поверхностей. Таким образом, предложен эффективный способ работы с большими объемами данных и быстрого создания точной геометрии.

Расчет и оформление документации по российским стандартам
Расчет и оформление документации по российским стандартам

Оформление документации по российским нормативным документам. Строгое соответствие требованиям СП 60.13330.2020, гидравлический и тепловой расчет с подбором арматуры, отопительных приборов, диаметра труб.

Корректная взаимосвязь 3D-моделей и 2D-чертежей
Корректная взаимосвязь 3D-моделей и 2D-чертежей

Функционал программы позволяет автоматически получить корректную 3D-модель по 2D-чертежам, не прибегая к дополнительной ручной доработке модели.

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Новые возможности

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM Отопление 26 устанавливается на Платформу nanoCAD версии 26.

Взаимодействие с nanoCAD BIM Вентиляция
