Другие изменения

Повышены стабильность и скорость работы продукта, реализованы замечания и пожелания, высказанные в обращениях к разработчикам и на официальном форуме, а также исправлены неточности, собранные online-системой регистрации ошибок.

Модернизация маркеров

Внедрена возможность выгрузки оборудования по маркерам во вложенных объектах, таких как шлейфы и узлы крепления лотков.

Экспорт данных

Улучшена выгрузка модели оборудования кабеленесущих систем в файл формата IFC и для среды общих данных CADLib Модель и Архив.

Вывод документов

Добавлена возможность вывода документов в форматы DOCX и XLSX без офисных приложений и с увеличением скорости экспорта.

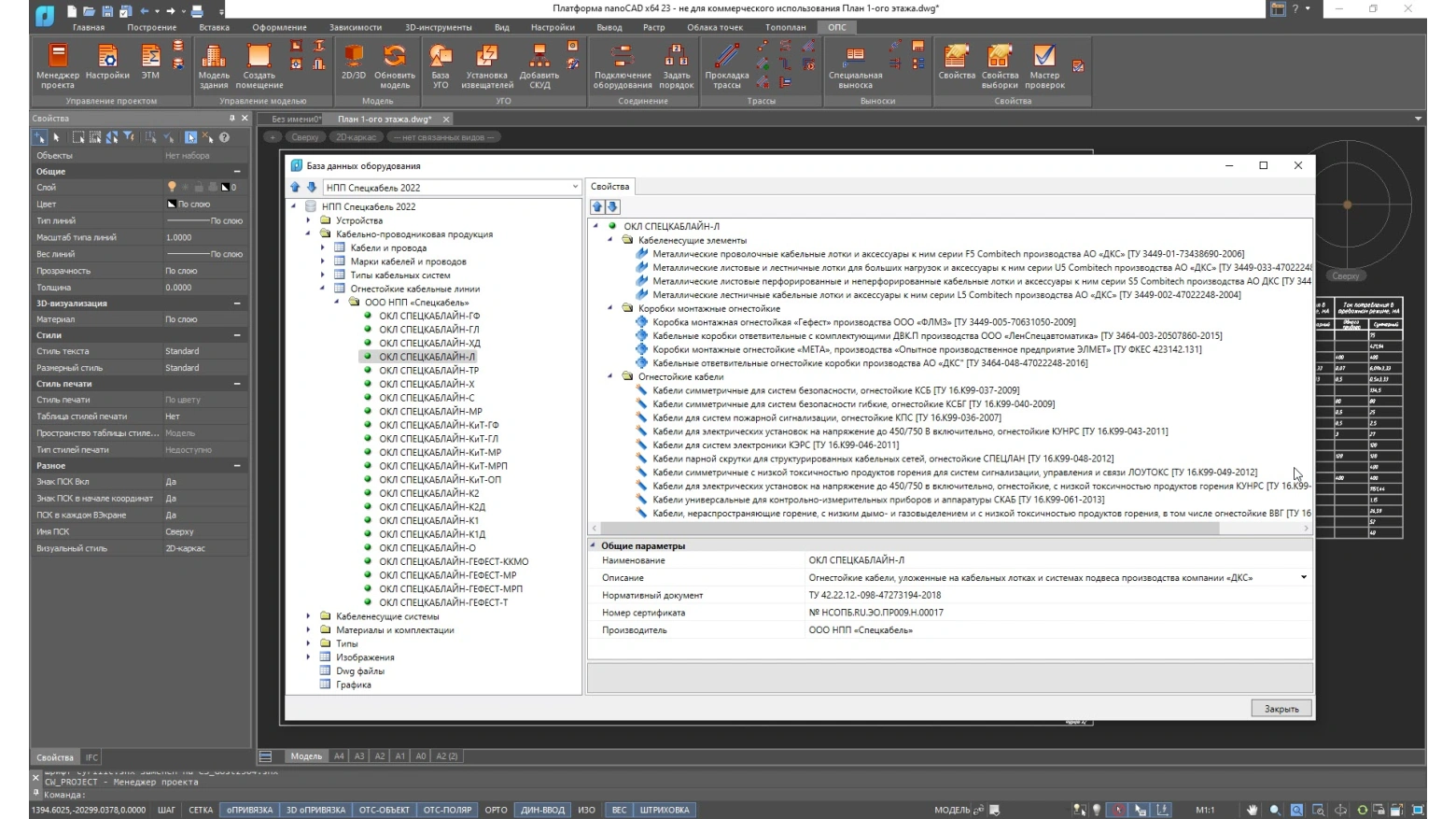

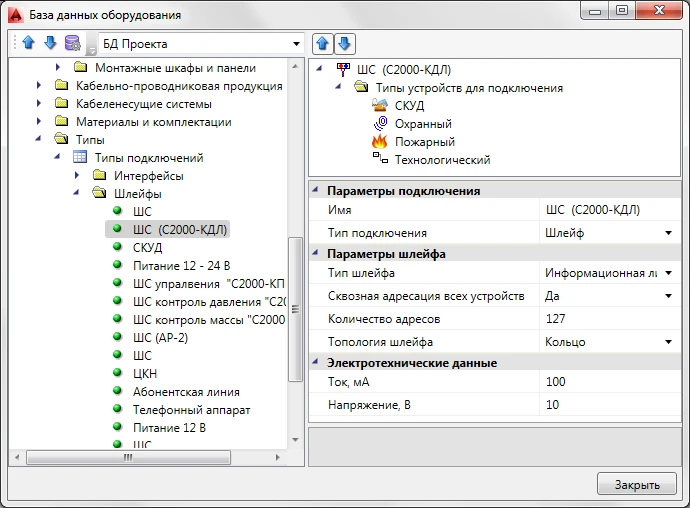

Параметры оборудования в БД

Внедрена группа свойств по технологии PoE для оборудования: оповещатели, СКУД-устройства, сетевые и исполнительные устройства. Теперь можно получить расчет PoE-бюджета коммутаторов, поддерживающих PoE-технологию.

Настройки элементов оборудования

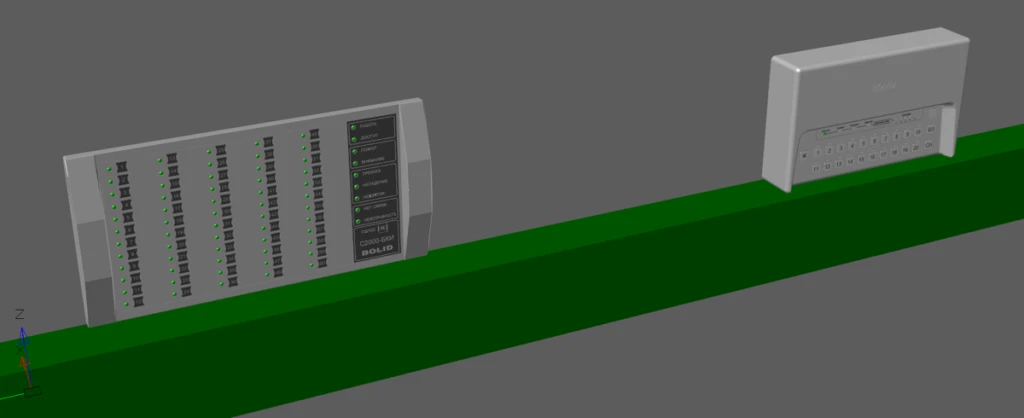

Оборудование (монтажный шкаф, монтажный шкаф (Панели 19”), ручной пожарный извещатель) размещается в модели на отдельных слоях. Редактирование параметров слоев доступно в диалогах «Настройки» nanoCAD BIM ОПС или в диалоге «Слои…» Платформы nanoCAD.

Панель инструментов

Добавлена команда редактирования выносок (CW_NOTE_CONFIG).

Группа команд

Добавлена группа команд «Изменить высоту», состоящая из:

• команды «Изменить высоту», изменяющей высоту установки/прокладки выбранных объектов/трасс, имеющих в свойствах высоту установки или высоту прокладки;
• команды «Изменить высоту трасс», изменяющей высоту прокладки только выбранных трасс, даже если в выборе есть объекты, имеющие в свойствах высоту установки;
• команды «Изменить высоту объектов», изменяющей высоту установки объектов, имеющих в свойствах высоту установки, даже если в выборе есть трассы.

После запуска команды появляется запрос на ввод смещения/приращения по высоте в миллиметрах, причем значения могут быть как положительными, так и отрицательными.

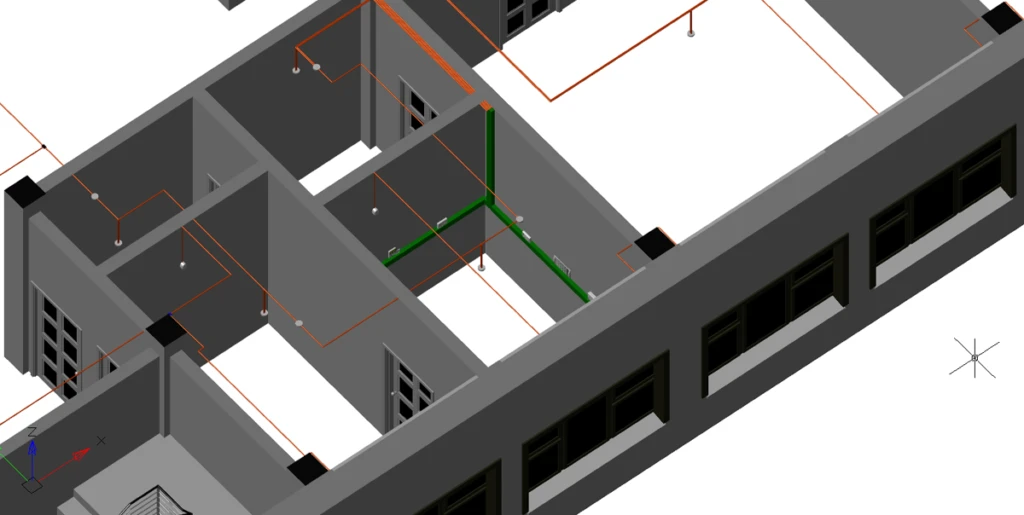

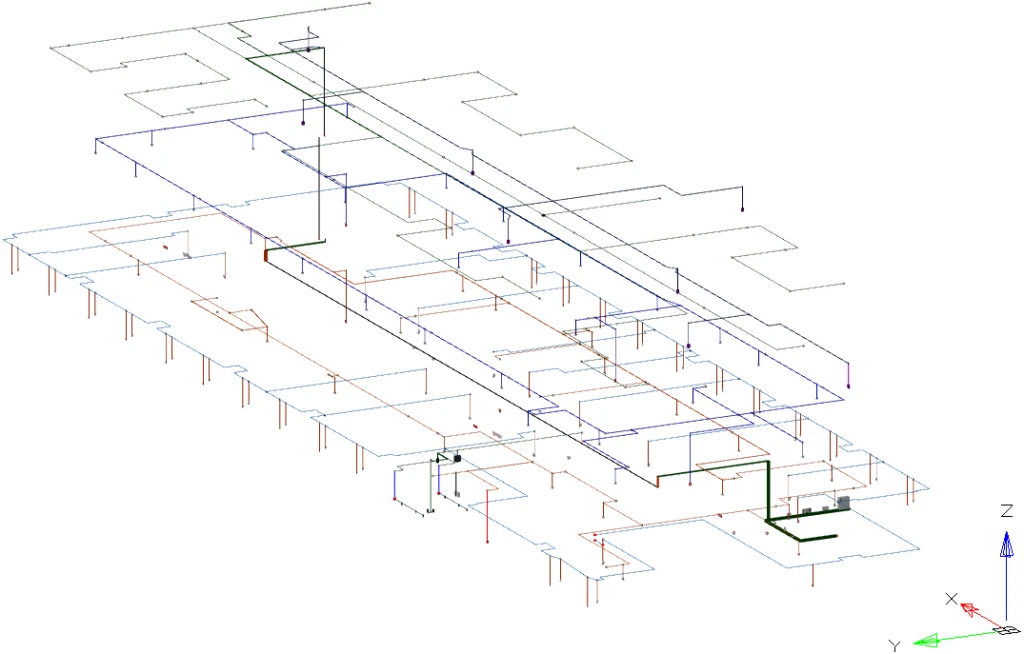

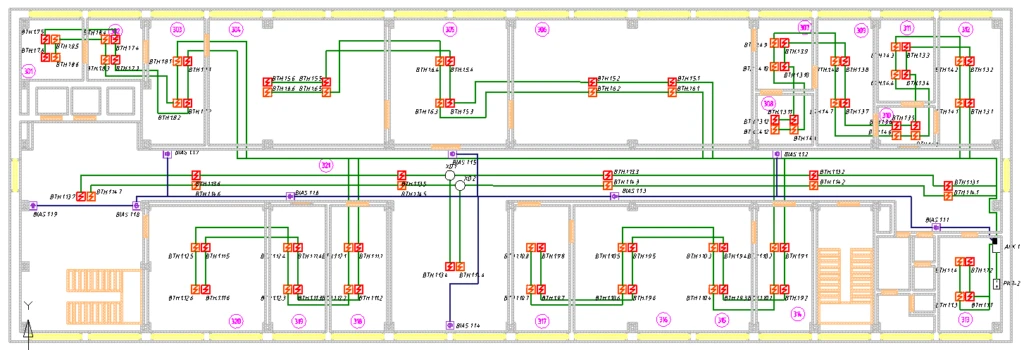

Инструменты для работы с трассами

Улучшен функционал работы с трассами.

• Команды «Проложить трассу с каналом», «Проложить от…» и «Соединить объекты» объединены в одну группу команд «Проложить»;
• В диалоге «Настройка трассы» реализовано свойство «Забирать высоту объекта/трассы». Если свойство установлено в значение «Да», то при прокладке трассы будет задана высота объекта, от которого она ведется;
• В диалоге «Настройка трассы» добавлено свойство «Прокладывать в опусках». Если свойство установлено в значение «Да», то при прокладке трассы будет задан тип КНС, соответствующий трассе;
• Внедрена возможность проложить трассы с уклоном;
• При использовании команды «Специальная выноска» доступны три новых вида выносок для трасс: «Уклон», «Уклон (градусы)» и «Уклон (градусы) с выносной линией»;
• Поддерживается автоматическая установка перепадов высот при изменении высоты сегмента трассы, которая применяется только к выделенным сегментам и осуществляется через новую команду «Изменить высоту трасс» с присвоением такого же типа КНС, как у сегмента;
• Реализована возможность автоматического задания уклонов при изменении высоты сегмента трассы. Изменения применяются только к выделенным сегментам, если сегмент разделен соединительными элементами, с использованием новой команды «Изменить высоту трасс»;
• Добавлен автоматический расчет уклонов при изменении высоты сегментов трассы (включая разбитые соединительными элементами). Работает в команде «Изменить высоту трасс»;
• Осуществлена возможность группового выбора объектов и трасс в командах «Проложить канал в существующих трассах» и «Удалить канал из трасс».

Поддержка новейшей версии Платформы nanoCAD

nanoCAD BIM ОПС 25.0 устанавливается на Платформу nanoCAD 25.0.
