Понятные и простые в использовании инструменты, такие как балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, позволяют не просто создавать трехмерную визуализационную модель, а максимально подробно и детально прорабатывать конструкцию зданий и сооружений, находить оригинальные решения, имитировать процесс монтажа. В итоге появляется более качественный и проработанный проект.

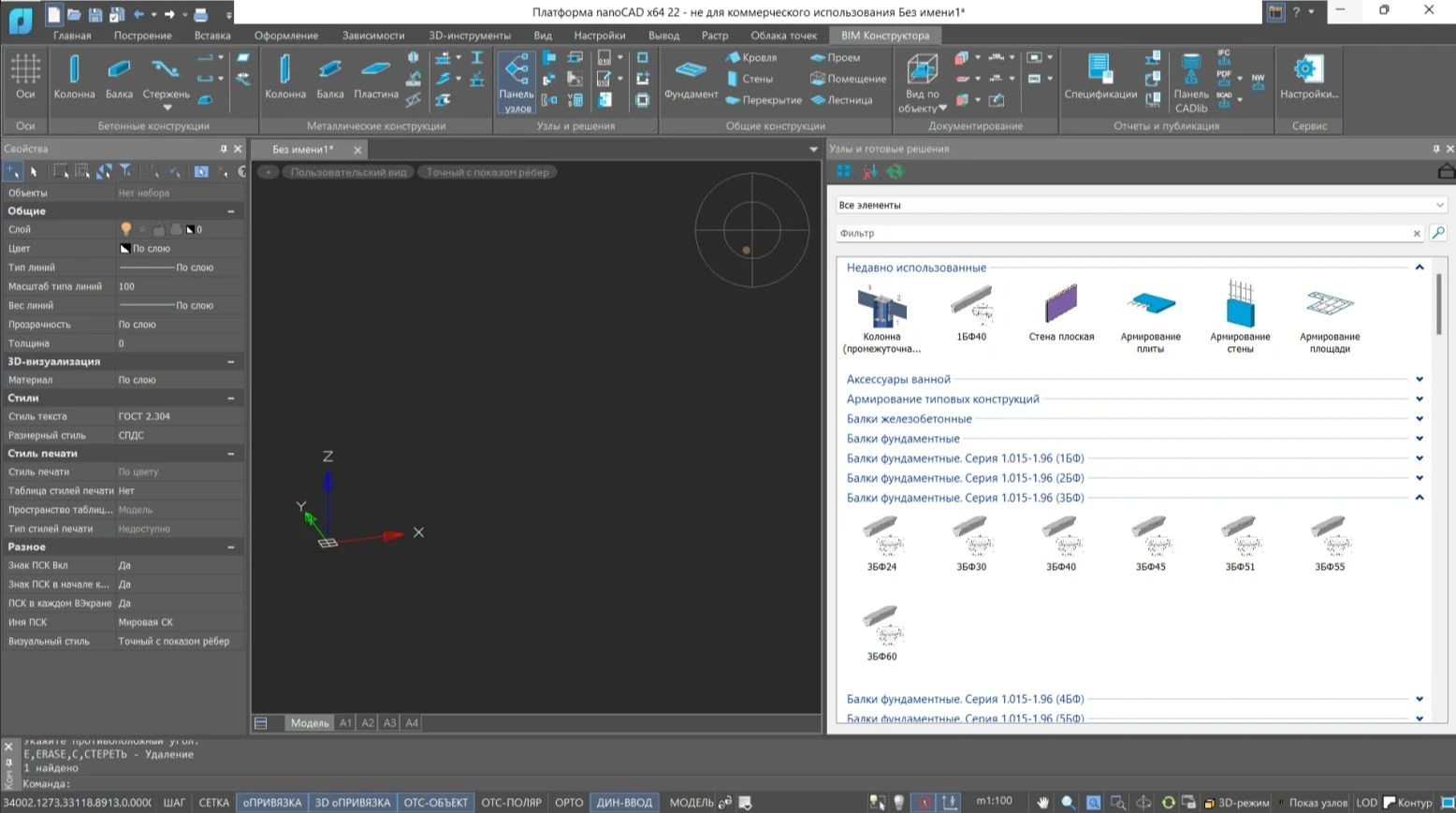

В дополнение к стандартным элементам конструкций (балки, колонны, пластины, соединения и т.д.) программа содержит пополняемую библиотеку типовых решений: узлы металлоконструкций, фундаментные блоки, элементы мебели, проемы, панели и т.д. Это не только позволяет быстрее создавать типизированные сооружения, но и открывает возможность привязываться к технологиям производства, ускоряя и автоматизируя процесс проектирования.

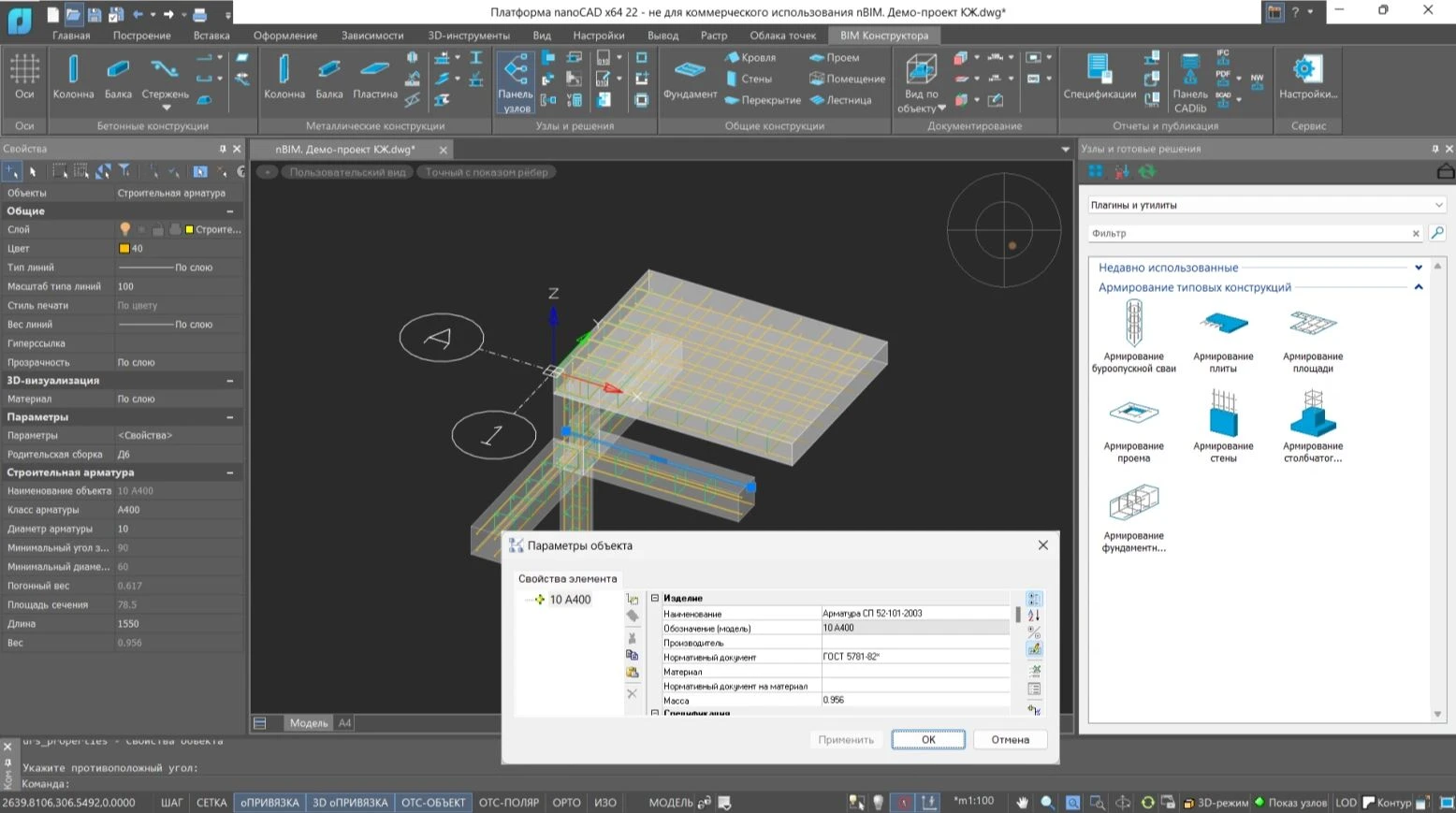

Ядро nanoCAD BIM Конструкции позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователи могут создавать собственные параметры, настраивать принципы их заполнения (вручную или формулами). Затем эти параметры привязываются к элементам модели, наполняя ее информацией.

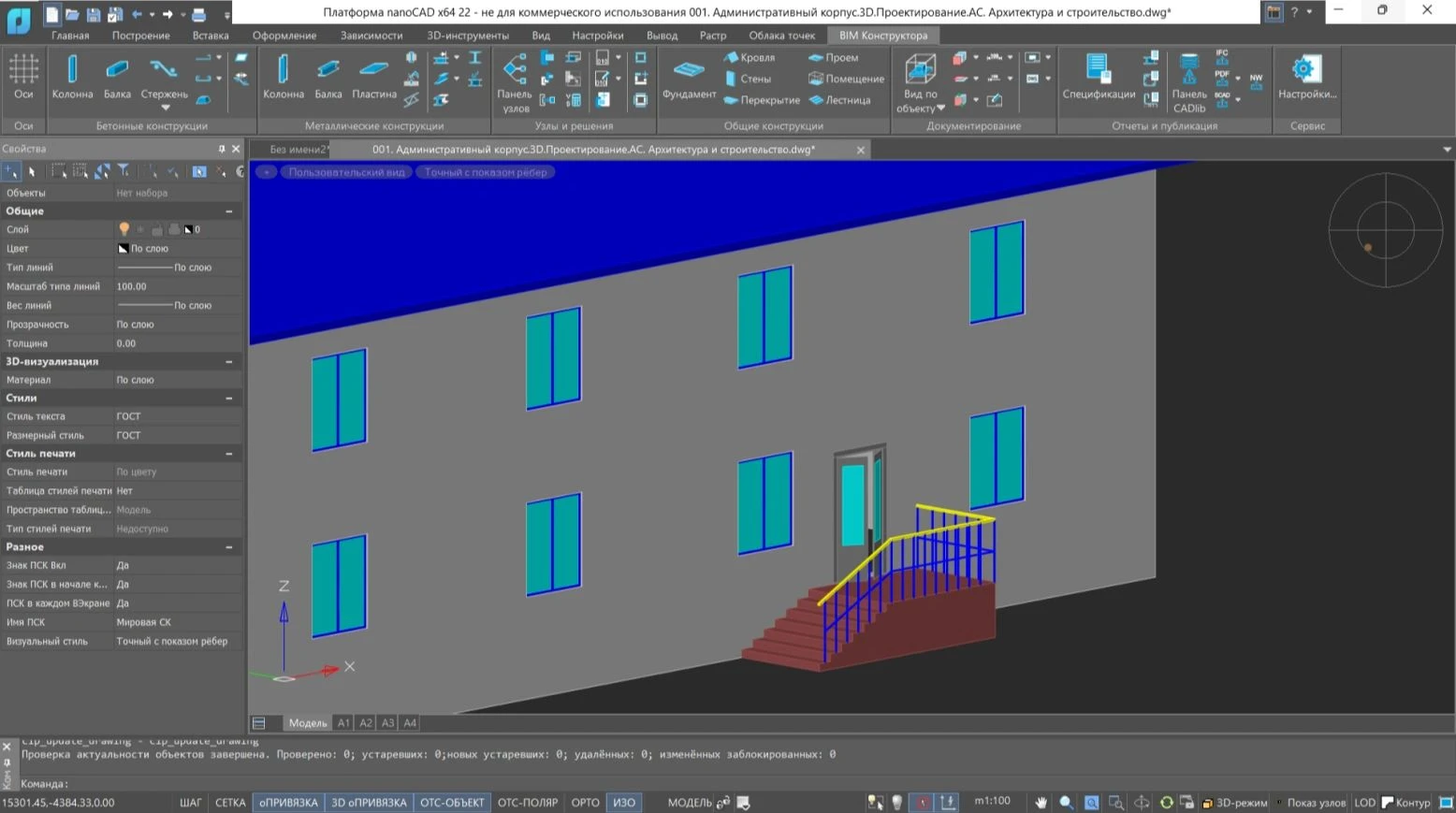

Трехмерная модель – основа для получения 2D-документации. Достаточно охватить участок модели видовым кубом и вывести необходимые проекции – они будут созданы с учетом правил черчения. Информационную составляющую модели можно представить в виде динамически обновляемых таблиц. Таблицы могут использоваться для контроля заполнения и редактирования параметров объектов модели, а также реализовываться в сложно-вычисляемой форме, оформленными в соответствии с ГОСТ.

nanoCAD Конструкторский BIM базируется на платформе nanoCADPlus. А это значит, что вы изначально работаете в привычной *.dwg-подобной среде, используя ваши предыдущие наработки: чертежи, библиотеки типовых узлов и решений, эскизы и т.п. Все это позволяет переходить к информационному моделированию постепенно, развивая и оттачивая свои методы работы, совершая эволюционный, а не революционный путь развития.

Все данные, заложенные в модель nanoCAD Конструкторский BIM, открыты для анализа и передачи в сторонние приложения. Сразу из коробки вы получаете возможность сохранять ваши модели в форматах Navisworks, SCAD, ЛИРА, ЛИРА-САПР, 3DPDF. Через формат IFC легко наладить взаимодействие с архитектурными решениями типа ARCHICAD, RengaArchitecture, Revit, а также посредством технологии OpenBIMинтегрироваться с любыми другими решениями (например, nanoCAD Инженерный BIM, комплексом Allplan, сметными программами и системами управления).

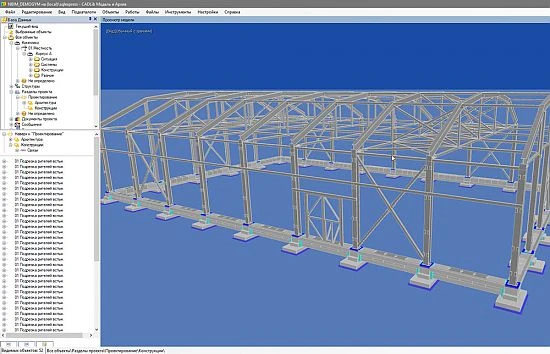

nanoCAD Конструкторский BIM имеет возможность напрямую взаимодействовать с технологической средой комплекса ModelStudioCSот компании CSoftDevelopment. Просто подключитесь к совместному проекту и обменивайтесь данными с технологами и инженерами других специальностей через сводную модель CADLib. Это позволяет не только совместно работать над одним проектом, но и выходить на проекты больших размерностей, распределяя задачи по коллегам-конструкторам либо смежникам – ведь в основу проекта будут положены масштабируемая база данных и открытая информация.

Программный продукт nanoCAD Конструкторский BIM разрабатывается в России под требования российских стандартов и практик, обеспечивая развитие информационных технологий. Мы открыты к сотрудничеству, интеграции и взаимодействию.

В программе появилась собственная библиотека материалов с возможностью пополнения со стороны пользователя. Материалы можно расположить по группам, назначить им параметры 3D-визуализации и 2D-штриховки. В разделе Прочие свойства есть возможность задать физические характеристики материала и другую атрибутивную информацию.

Усилена интеграция объектов nanoCAD BIM Конструкции с функционалом Платформы nanoCAD. Теперь выноски, используемые в Платформе, а также таблицы nanoCAD имеют доступ ко всем информационным параметрам объектов, что позволяет формировать автоматически обновляемые спецификации, а также оформлять чертежи.

Пользователь может наложить ассоциативность на расположение объектов и их информационные параметры. В отсутствие ассоциации параметров связь объектов осуществляется на уровне их взаимного расположения. При наличии ассоциации параметров существует возможность выбрать в соответствующем диалоговом окне, какие именно параметры необходимо ассоциировать и по какому правилу.

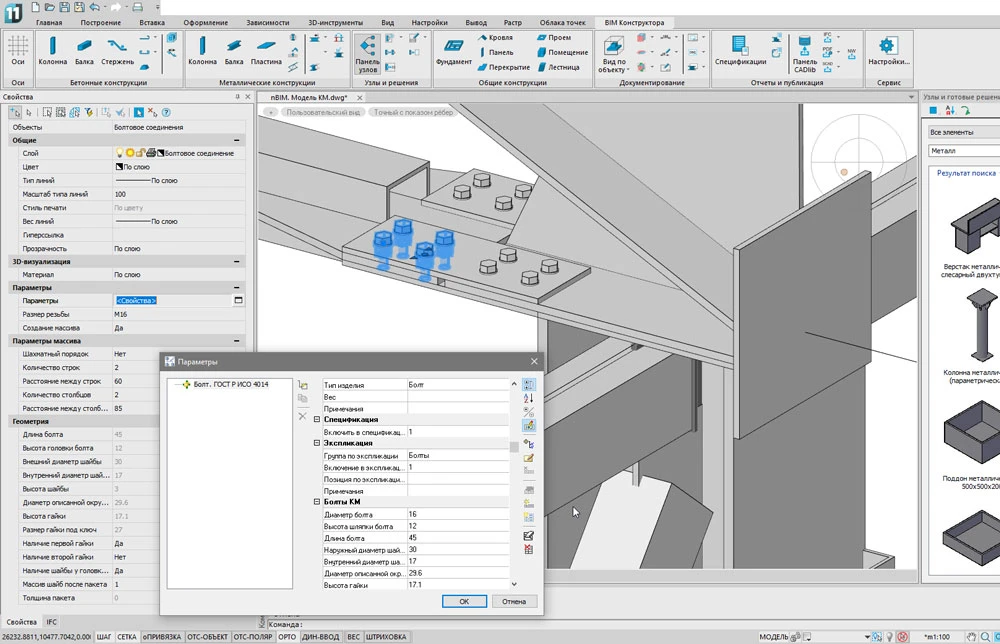

Переработан функционал болтового соединения. Теперь его настройка происходит с помощью специального диалога, который позволяет гибко настраивать все необходимые характеристики.

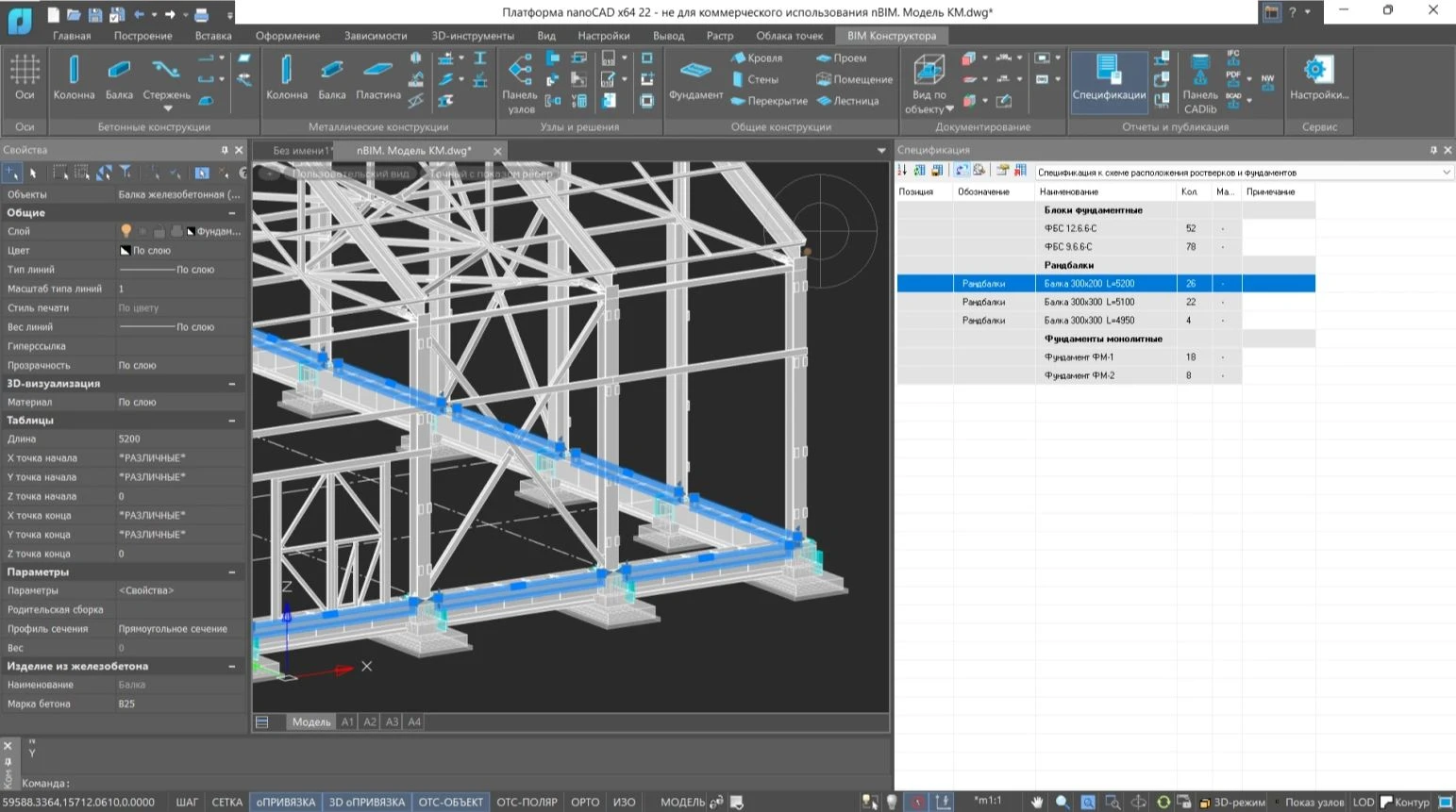

Функционал программы позволяет формировать отвечающую требованиям ГОСТ таблицу Ведомость элементов КМ с эскизами сортамента металлопроката. При этом в таблице образуются блоки, соответствующие типу сечения металлопроката. Возможность настройки диалога соответствий позволяет дополнять ведомость необходимыми блоками для отрисовки пользовательских сортаментов и составных сечений.

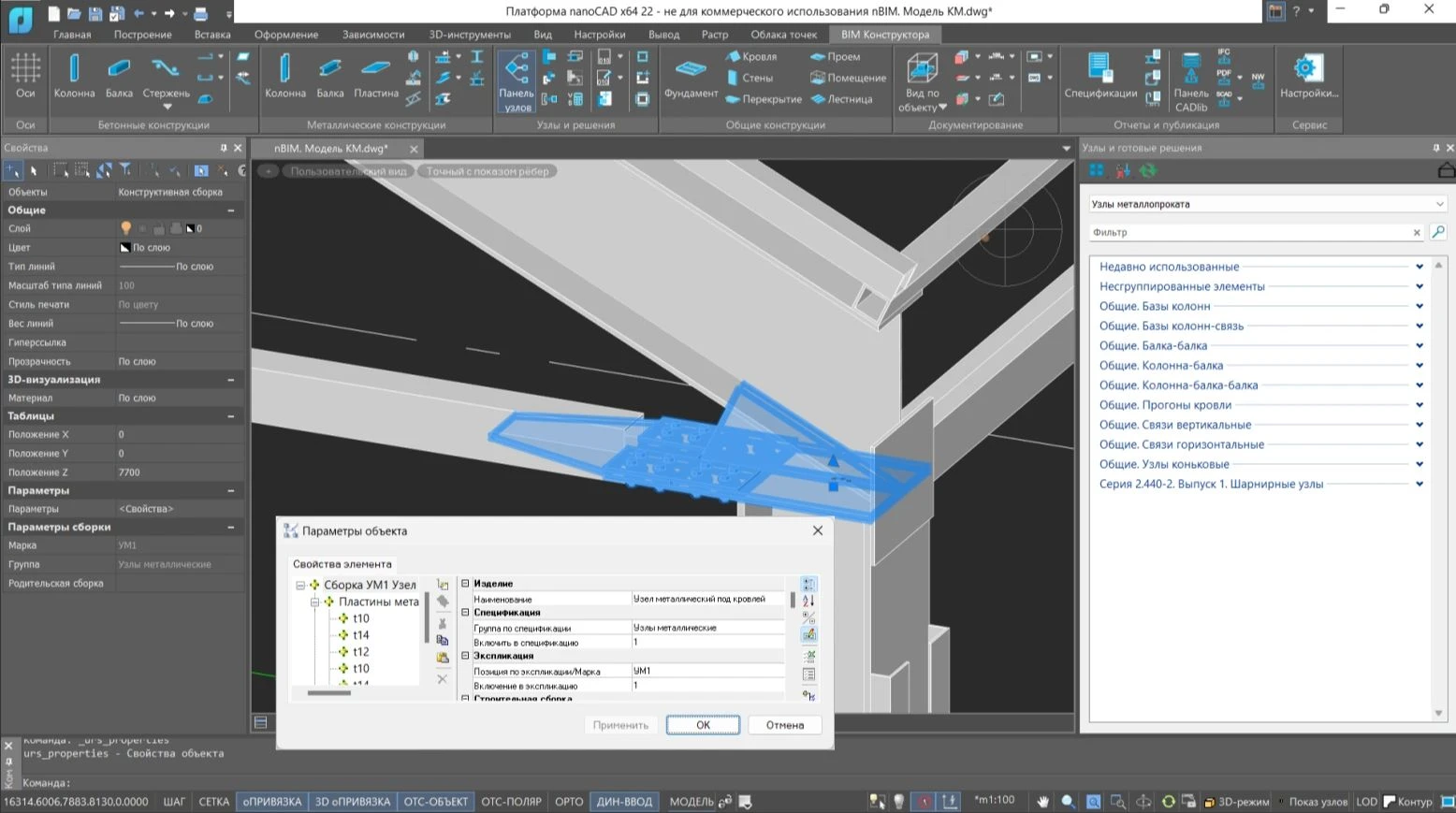

Появилась возможность автоматически выполнить подрезку металлических профилей в ранее созданном узле.

В новой версии, чтобы изменить информационную структуру или значение параметров как самой сборки, так и входящих в нее объектов, больше нет необходимости разбирать вхождение сборки, а затем собирать его вновь. Изменения параметров можно производить точно так же, как в случае обычного объекта; при этом все вхождения сборки будут учитывать внесенные правки.

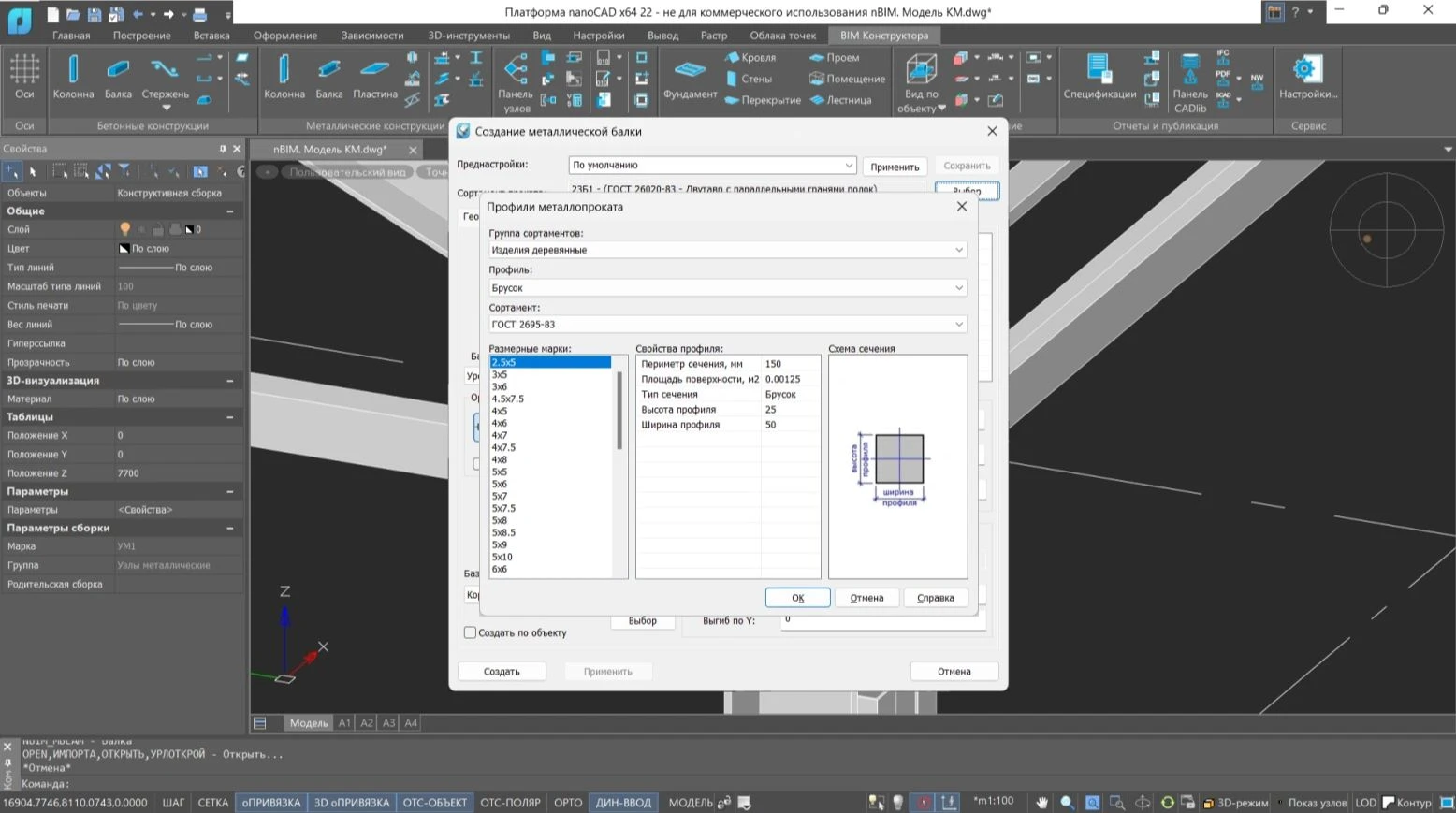

Библиотека программы пополнилась новыми объектами, такими как узлы деревянных конструкций, крепежные элементы для работы с деревом. Расширен список сортамента металлопроката; кроме того, для всего металлопроката реализована возможность переключения на детализированную прорисовку с отображением всех скруглений. Появились узлы, позволяющие формировать в сортаменте вырезы различной конфигурации. В библиотеку включены подпорные стенки и приямки.
