nanoCAD Облака точек

Хит

nanoCAD Облака точек

Платформа для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга

Все описание
Задачи
Все задачи

Все товары Нанософт
Все товары направления

3D-моделирование

BIM

Автоматизированное проектирование

Обработка сканированных изображений

Оформление чертежей

СПДС

от 201 400 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
При покупке ПО обучение в подарок
Заказчик получит возможность быстро освоить все возможности программы под руководством опытных тренеров. Повысит свою квалификацию и эффективность работы. Легко и уверенно начнет использовать новые инструменты в работе. И все это совершенно бесплатно при покупке этого ПО.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

nanoCAD Облака точек – приложение к Платформе nanoCAD, предназначенное для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга.

Основные особенности программы:

  • Обработка данных 3D-сканирования различных форматов
  • Интеграция с платформой nanoCAD для создания единой инженерной экосистемы
  • Сшивка и регистрация облаков точек
  • Классификация и сегментация данных
  • Создание цифровых моделей местности и рельефа
  • Векторизация и построение поэтажных планов
  • Поиск геометрических форм и трубопроводных систем
  • Расчет площадей, объемов и сравнение облаков точек
  • Открытый API для создания пользовательских инструментов

Возможности

Сшивка облаков по опорным точкам

Сшивка облаков по опорным точкам

Взаимное ориентирование нескольких облаков точек. Регистрация позволяет найти параметры трансформации для произвольного количества групп опорных точек. Используются два способа: попарный и итеративный.
Проверка качества сшивки и контроль невязок

Проверка качества сшивки и контроль невязок

Контроль невязок по каждой точке позволяет оценить качество регистрации. Опорные точки с большой невязкой можно исключить или изменить вес таких точек, после чего выполнить повторную регистрацию.
Создание облака точек из модели

Создание облака точек из модели

Инструмент преобразует указанную модель в облако точек с заданной плотностью.
Сшивка сканов по парам соответствующих точек

Сшивка сканов по парам соответствующих точек

Команда позволяет провести регистрацию облаков вручную, указав пары соответствующих точек на экране.
Совмещение облака с моделью

Совмещение облака с моделью

Команда выполняет детальное совмещение облака точек с эталонной моделью при наличии относительно небольшого смещения.
Прореживание облаков точек

Прореживание облаков точек

Команда уменьшает количество точек в выбранном облаке и позволяет избавиться от избыточной насыщенности, которая может существенно увеличивать время обработки больших облаков.
Фильтрация данных

Фильтрация данных

Настройка фильтров атрибутов (метаданных) и классов точек импортируемых файлов.
Классификация и верификация земли

Классификация и верификация земли

Алгоритм автоматической идентификации земли, а также команда верификации земли, обеспечивающая ручное уточнение автоматически классифицированных точек.

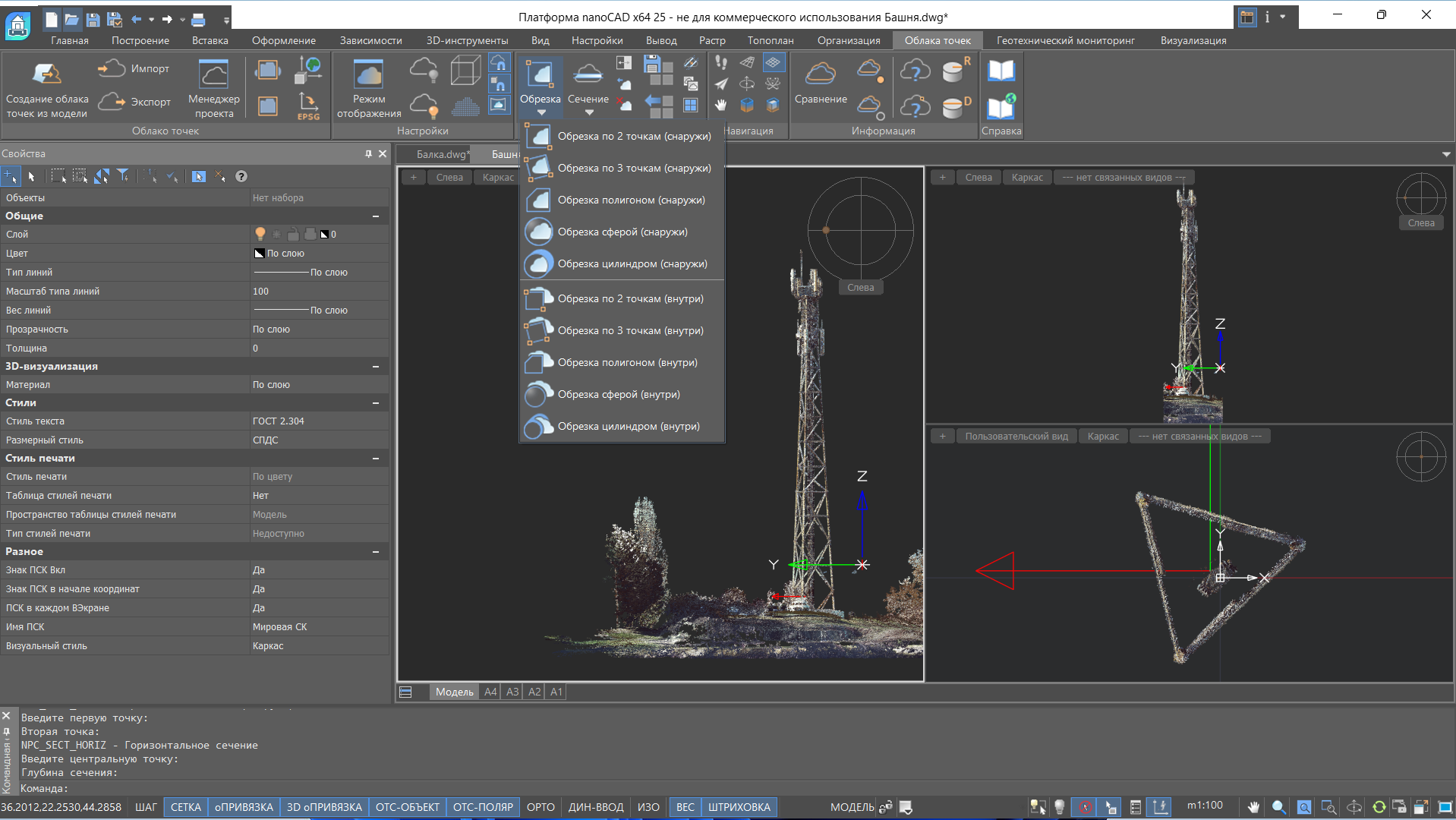

Именованные виды

Именованные виды

Создание и сохранение видовых экранов, полученных в результате использования инструментов обрезки или сечения, в том числе с иерархической структурой.

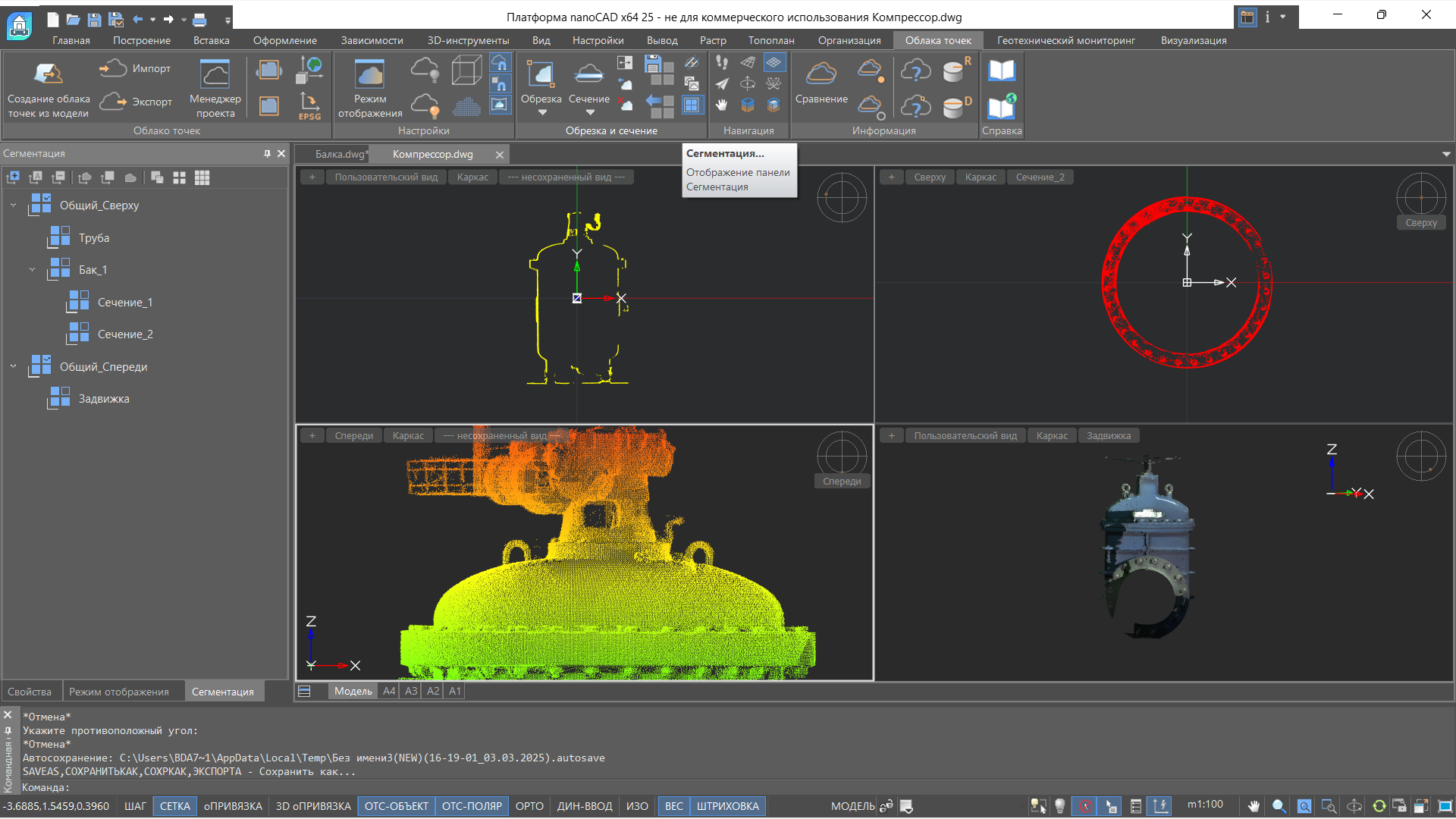

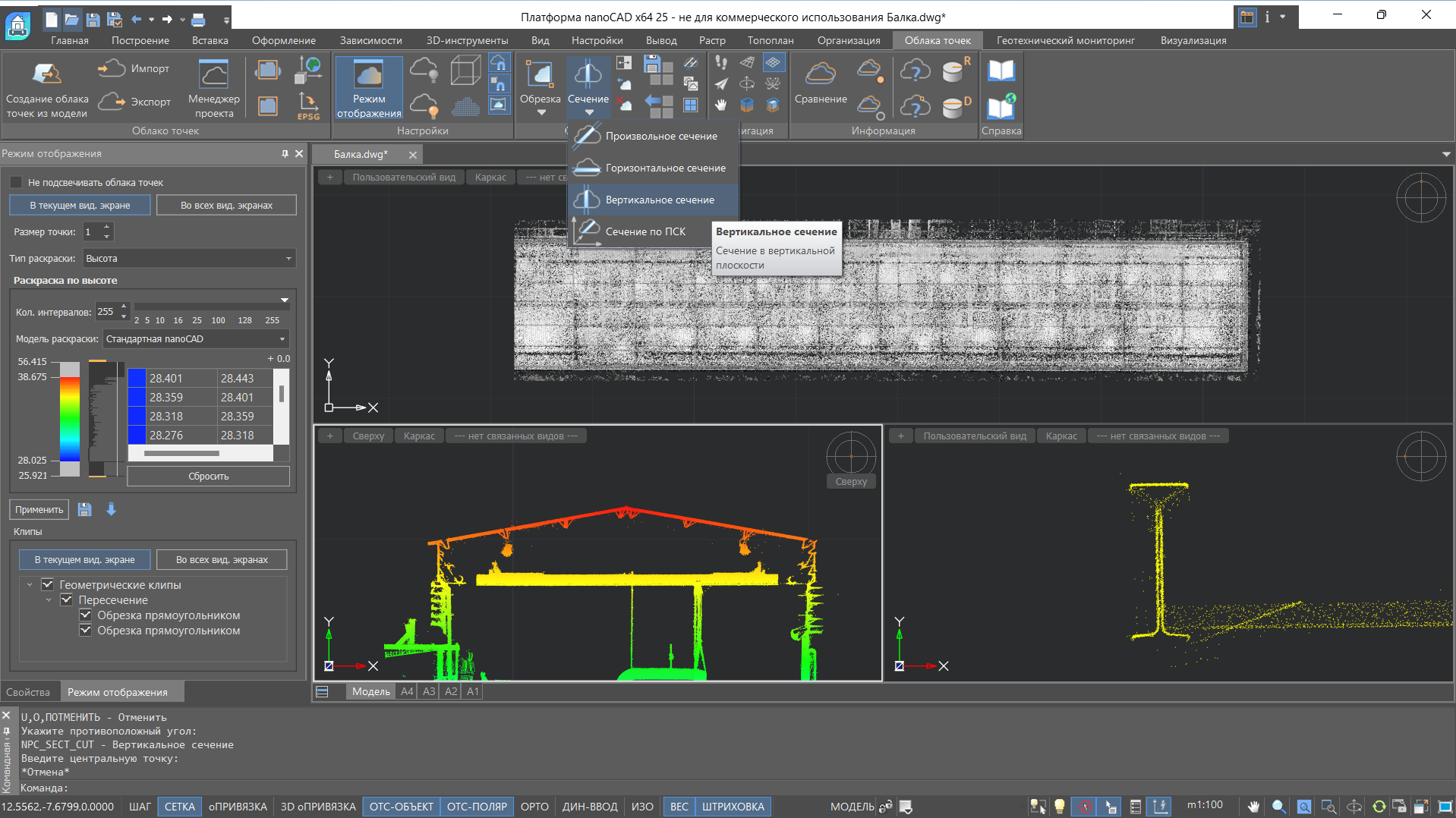

Создание и перенос сечений

Создание и перенос сечений

Команда осуществляет параллельный перенос любого сечения в выбранном видовом экране с заданным шагом вперед или назад.
Классификация сечений по атрибуту

Классификация сечений по атрибуту

Обширный набор инструментов и параметров для автоматической классификации по заданному критерию.
Классификация точек в облаке

Классификация точек в облаке

Классификация точек, расположенных в заданном диапазоне высот относительно поверхности земли. Также возможна классификация- любых объектов по высоте от поверхности земли (конструкции, здания, опоры ЛЭП и др.).

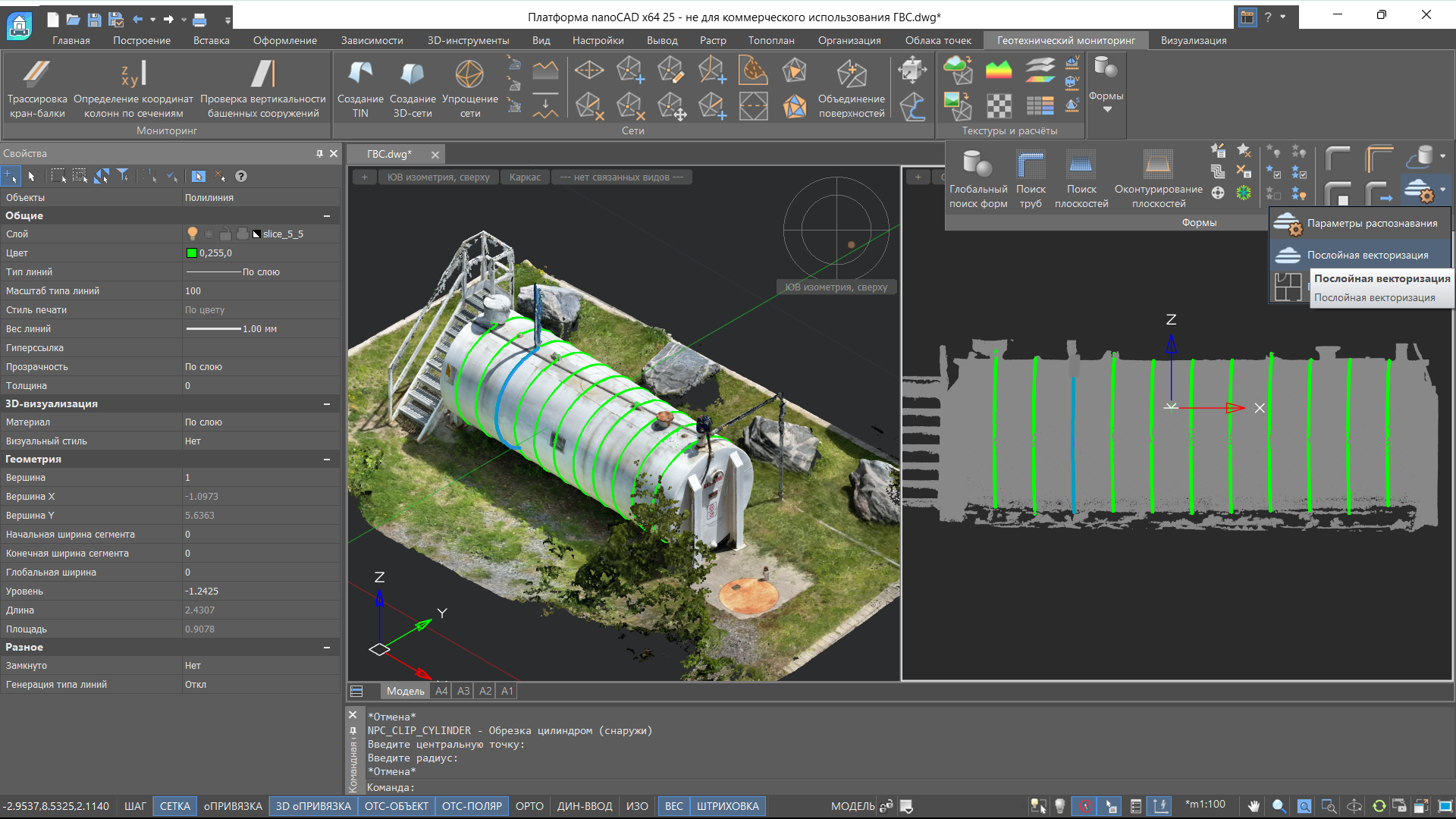

Послойная векторизация

Послойная векторизация

Автоматическое построение множественных сечений облаков с заданным шагом, их последующая векторизация и создание растровых изображений.
Построение поэтажного плана

Построение поэтажного плана

Создание векторного поэтажного плана по данным облака точек. Облако может состоять из наружного скана здания и сканов его внутренних помещений.

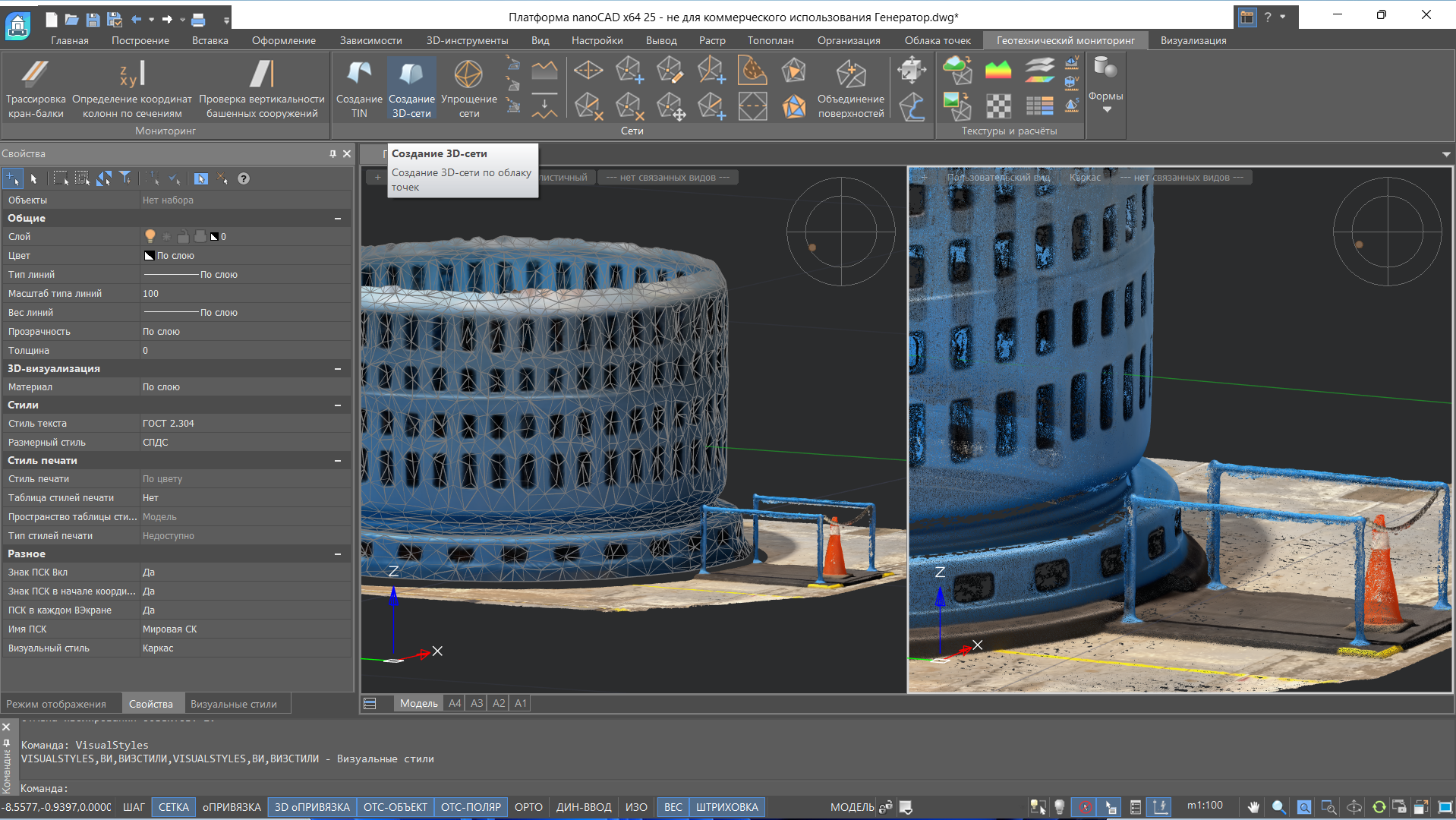

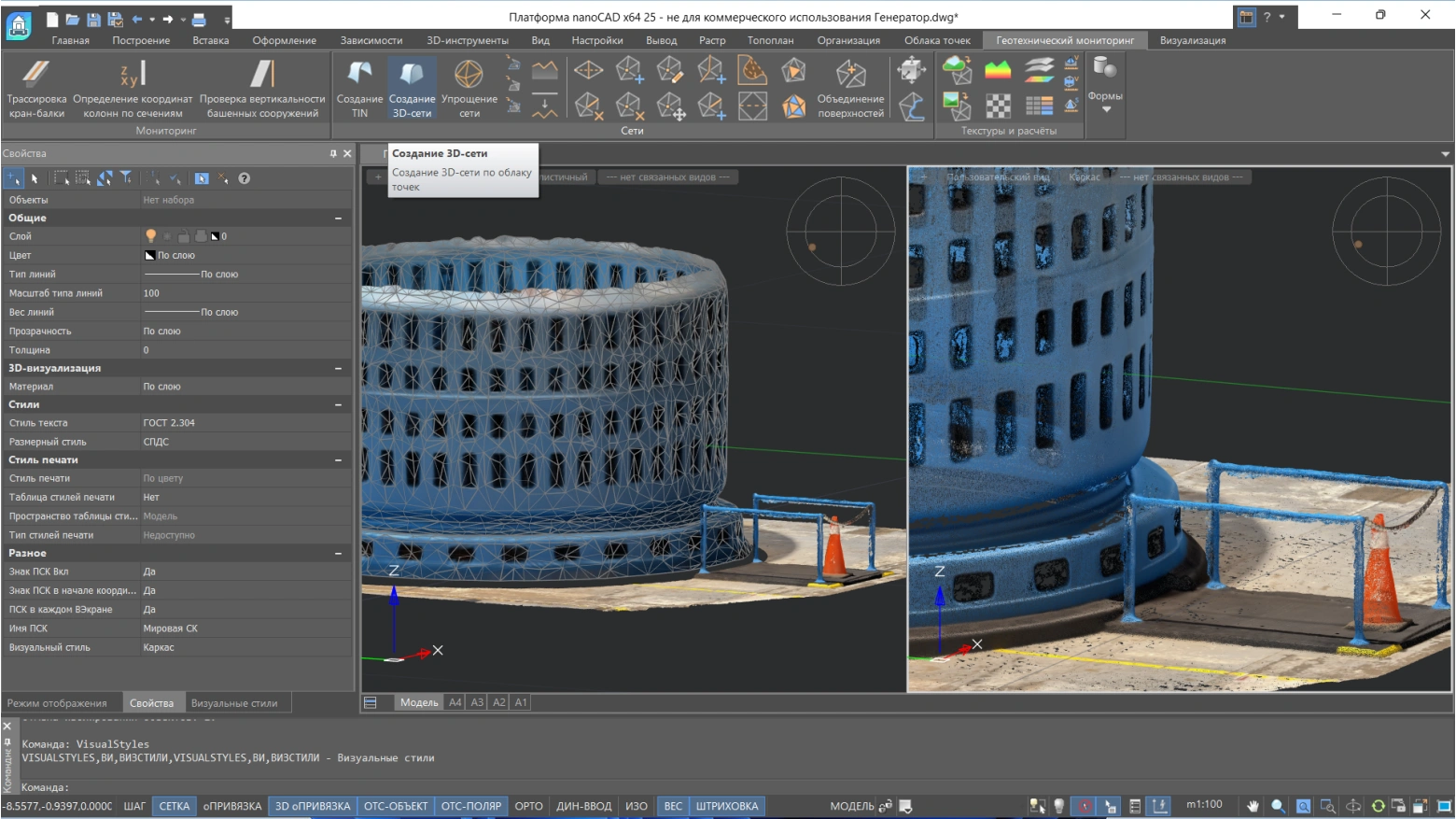

Создание 3D-сети

Создание 3D-сети

Команда выполняет 3D-триангуляцию облаков точек объемных объектов с построением сети. Может использоваться для триангуляции зданий и других наземных объектов.
Создание TIN

Создание TIN

Команда создания нерегулярной триангуляционной сети на основе облака точек. Построенная сеть представляет собой набор ребер, формирующих непересекающиеся треугольники.
Наложение текстур

Наложение текстур

Набор команд, создающий текстурированные поверхности в соответствии с задачами и исходными данными. Существует возможность наложения плоской текстуры, текстуры из растрового изображения и текстурного атласа.
Редактирование сетей

Редактирование сетей

Богатый набор инструментов редактирования построенных сетей. Включает оконтуривание, разрезание, классификацию, упрощение, заполнение разрывов и обрезку сети.
Поиск ключевых линий

Поиск ключевых линий

Команда ищет ключевые линии, такие как тальвеги, бровки и т.п. Возможен поиск как по облаку точек, так и по поверхности.
Вписывание элементарных форм

Вписывание элементарных форм

Набор команд, создающих объекты (прямая, плоскость, сфера, цилиндр), вписанные в облако точек или сечение.

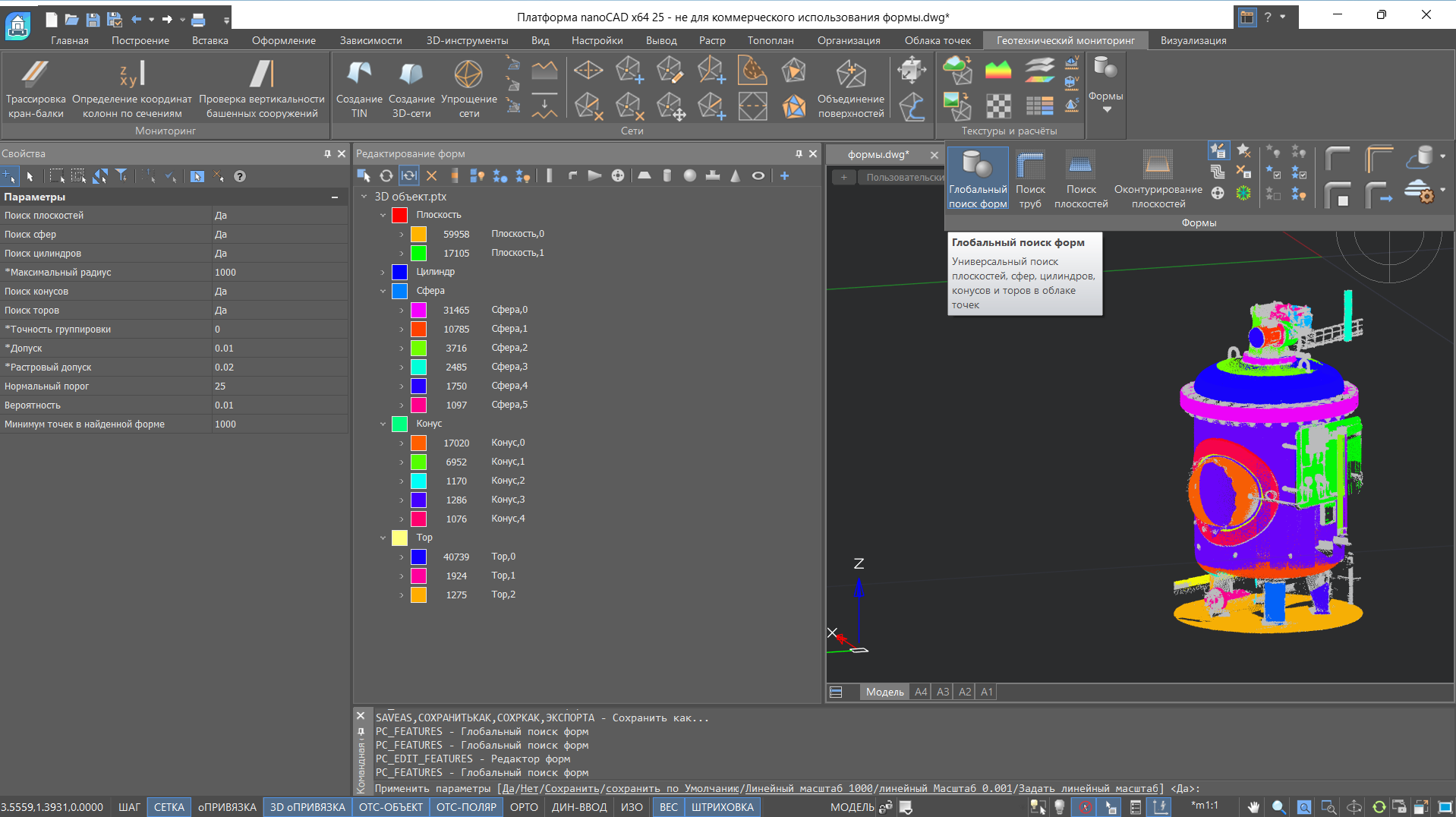

Глобальный поиск форм

Глобальный поиск форм

Команда, осуществляющая поиск элементарных форм (плоскость, сфера, цилиндр, конус, тор) в облаке точек.
Поиск плоскостей и труб в облаке

Поиск плоскостей и труб в облаке

Инструменты для поиска труб и плоскостей в облаке точек на основании заданных параметров.
Создание трассы трубопровода

Создание трассы трубопровода

Визуализация и согласование осей сегментов трубопровода с построением единой трассы в виде 3D-полилинии. Автоматический расчет и определение поворотных точек.
Создание объектов по формам

Создание объектов по формам

Команда создает трехмерные векторные объекты на основе распознанной геометрии в облаке точек.
Расчет разности поверхностей

Расчет разности поверхностей

Команда, позволяющая рассчитывать и создавать поверхность разности двух других поверхностей.

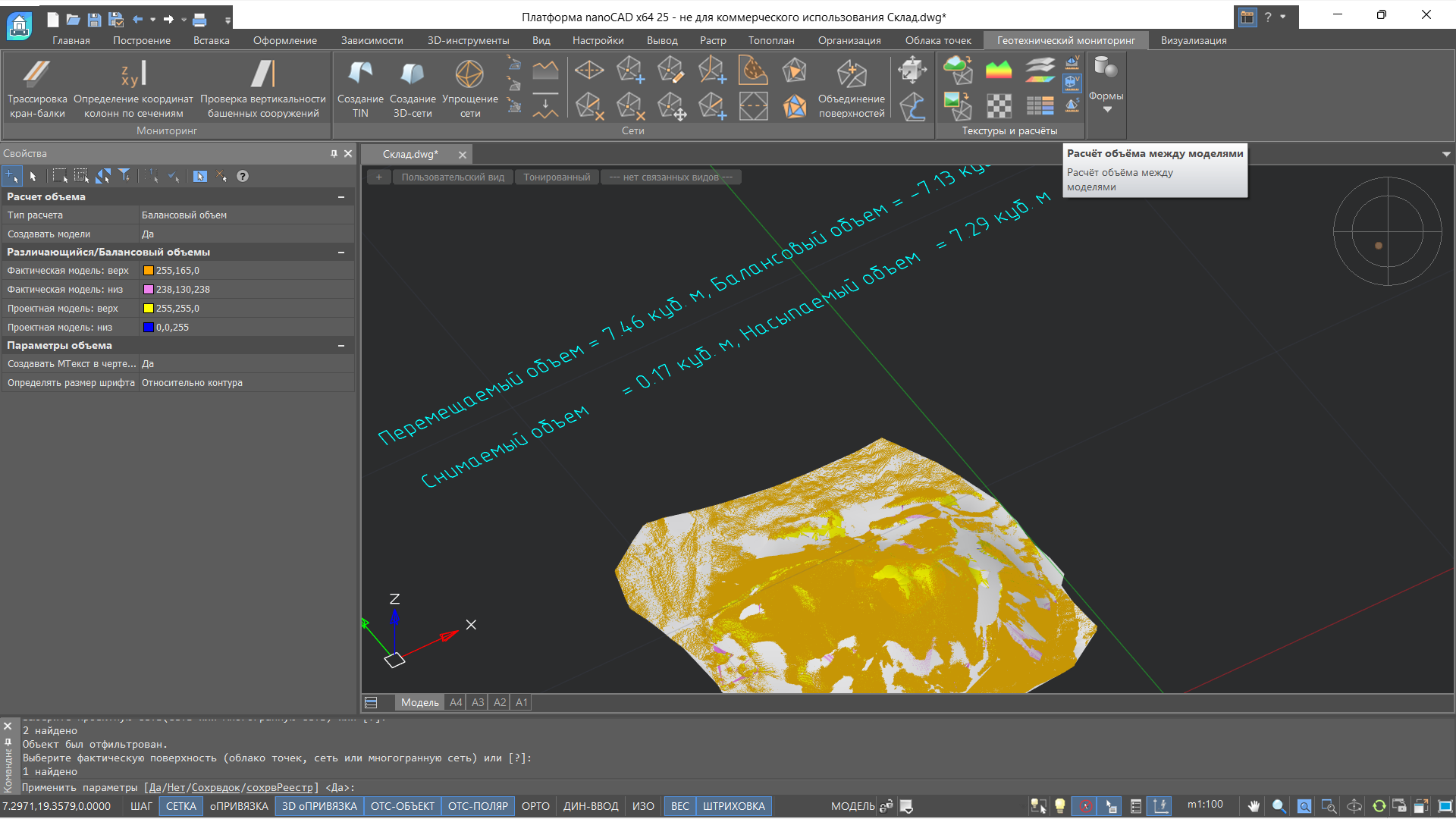

Расчет объема

Расчет объема

Набор инструментов для расчета объемов между моделью и облаком точек, внутри контура или между моделями. Вычисляется общий, балансовый объем, а также рассчитываются величины снимаемого и насыпаемого объемов.
Расчет площади

Расчет площади

Команда, предназначенная для определения площади участка поверхности. Рассчитываются как общая площадь, так и площади в проекциях на плоскости.
Сравнение облака точек

Сравнение облака точек

Инструмент, позволяющий оценить степень совпадения двух облаков точек между собой или облака точек с моделью.

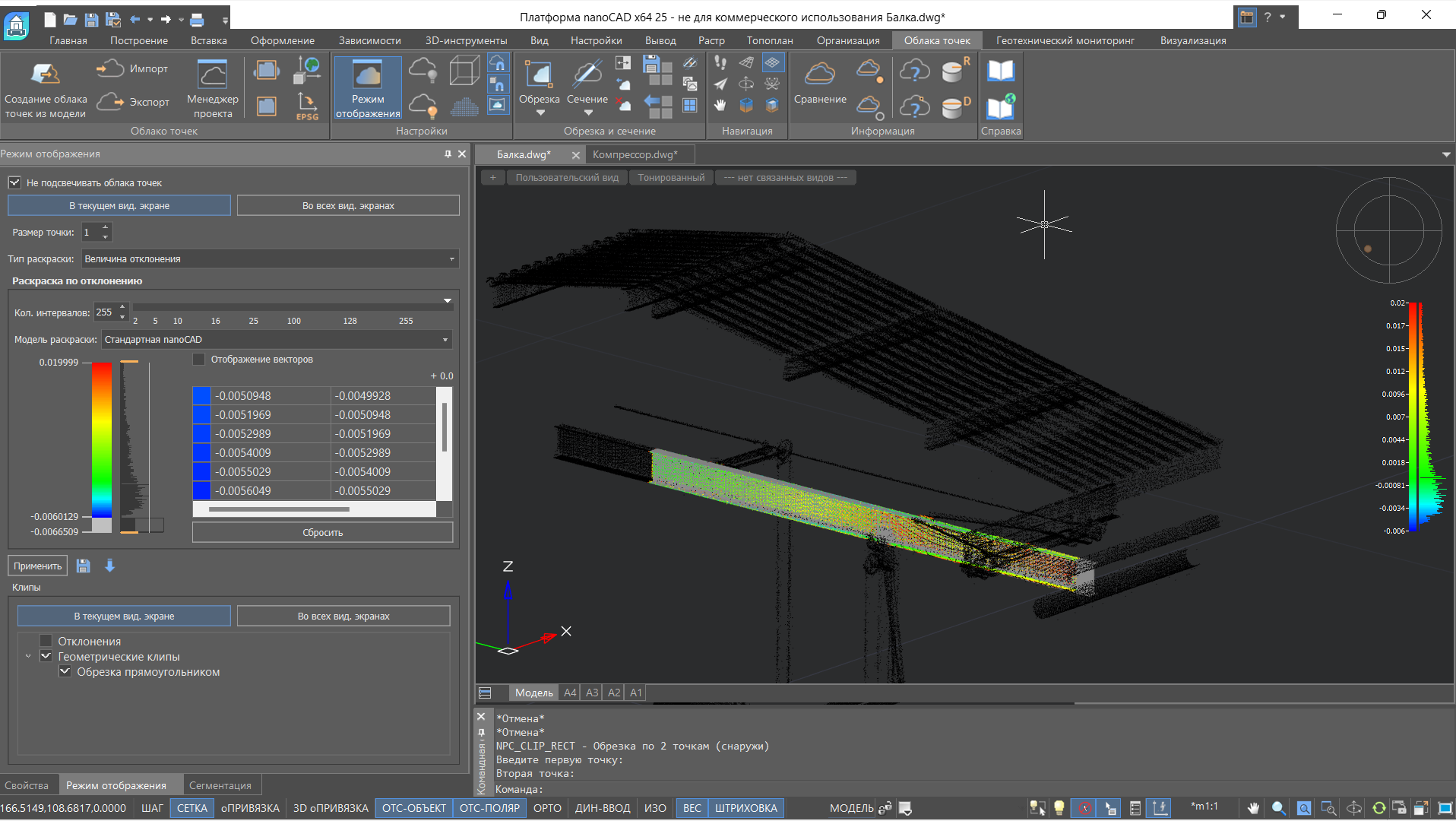

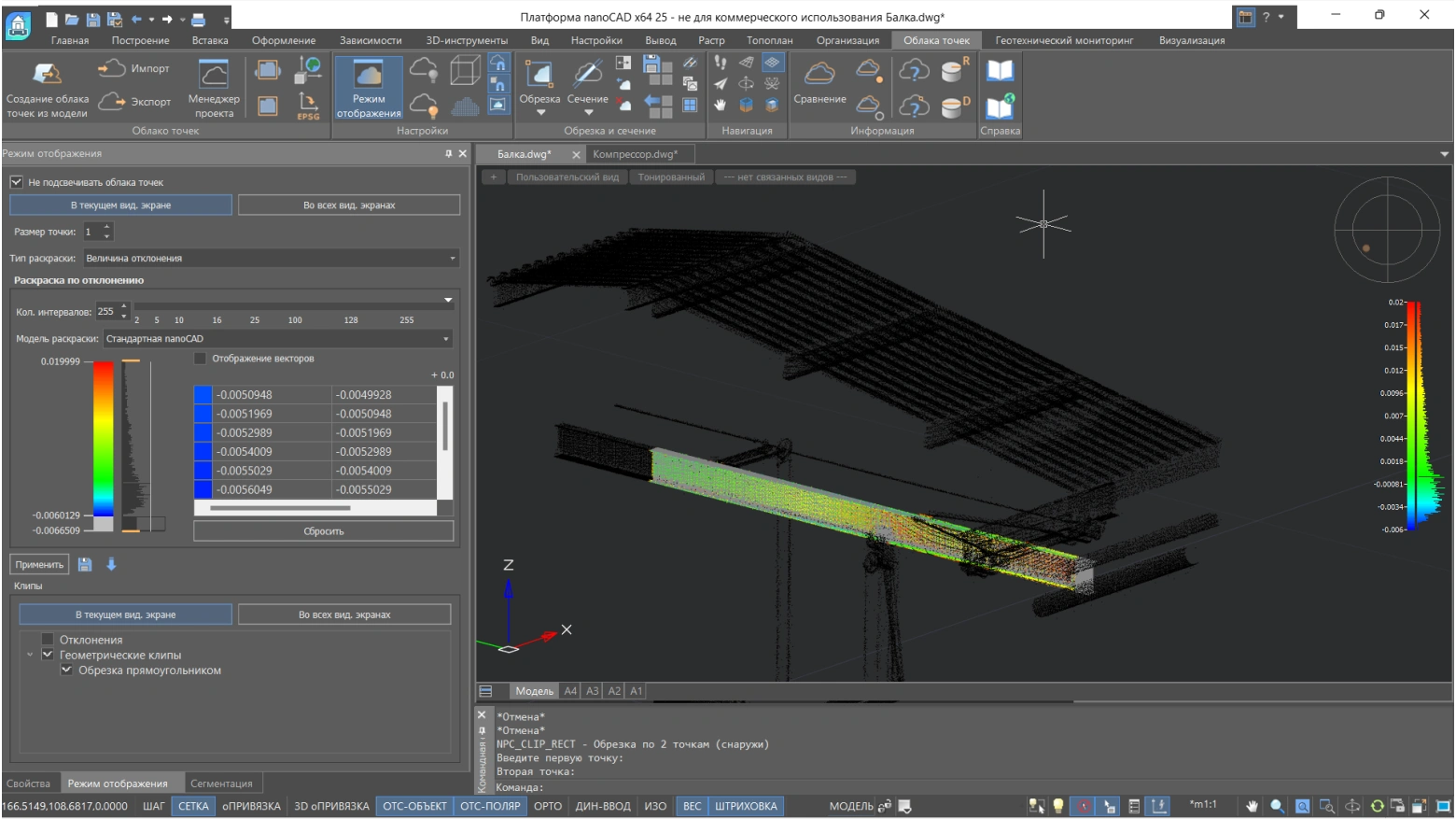

Отображение отклонений

Отображение отклонений

Режим отображения результатов выполненного сравнения с возможностью настройки дополнительных параметров.
Сбор метрологических данных

Сбор метрологических данных

Измерения могут быть выполнены различными типами приборов (электронные тахеометры и теодолиты, лазерные и фотограмметрические сканеры, а также специализированное измерительное оборудование: лазерные радары, высокоточные трекеры, измерительные руки, КИМ и другие).
Регистрация всей поступающей информации

Регистрация всей поступающей информации

В базе измерений фиксируется вся информация, поступающая из подключенных приборов. Помимо пространственных координат, регистрируются время и параметры окружающей среды: температура, влажность, давление, а при необходимости и такие показатели, как вибрация, уровень радиации, гравитации и пр.

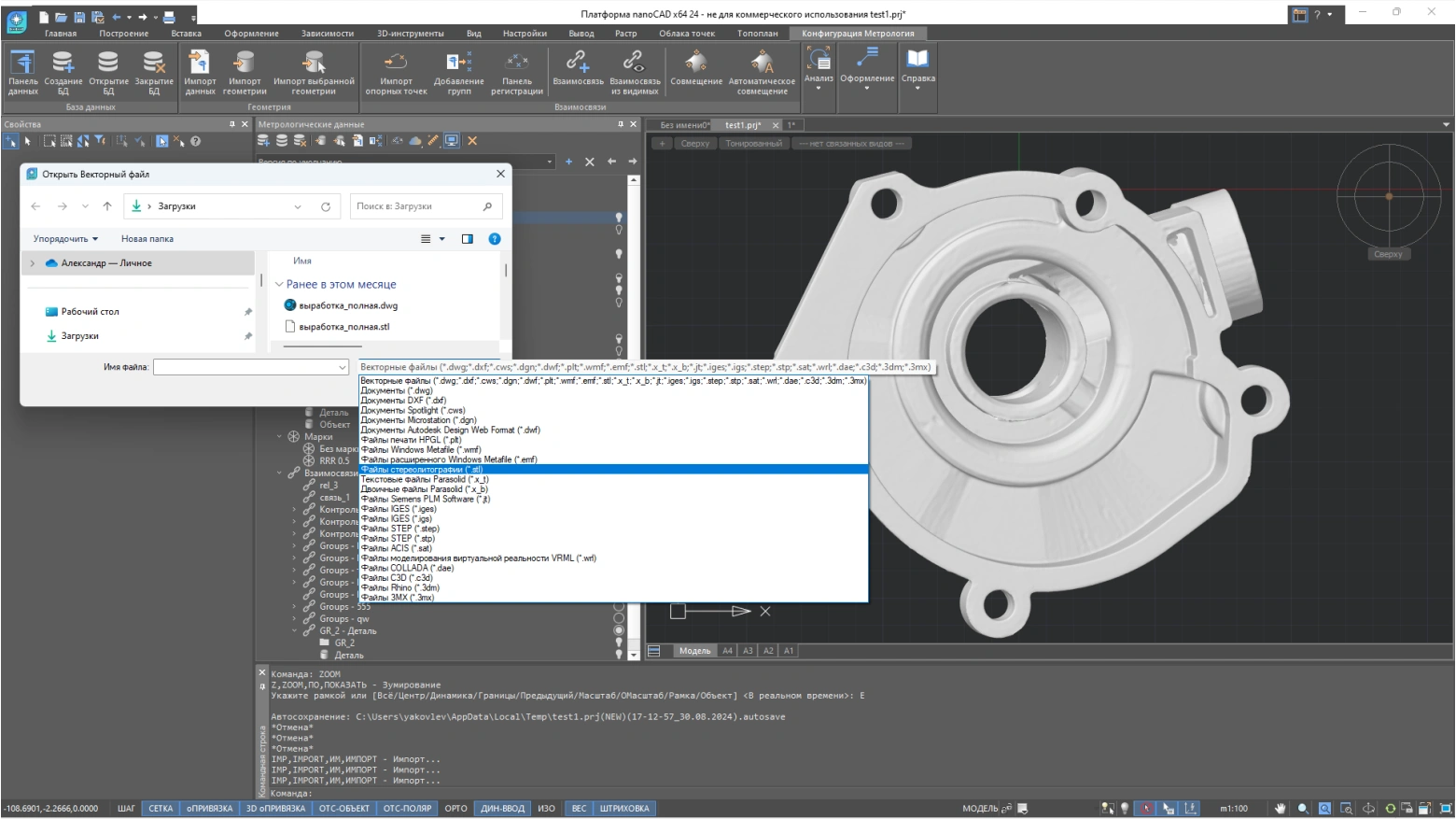

Широкий спектр форматов CAD-данных

Широкий спектр форматов CAD-данных

Модели для оценки и сравнения могут быть загружены из обширного перечня форматов представления CAD-данных. Наряду с базовым для Платформы nanoCAD форматом *.dwg этот набор включает в себя множество поддерживаемых Платформой векторных форматов представления пространственных данных.
Управление видимостью объектов

Управление видимостью объектов

Специализированный раздел метрологической панели позволяет настраивать режим отображения и разделять данные по категориям, типам и другим критериям с помощью формирования групп.

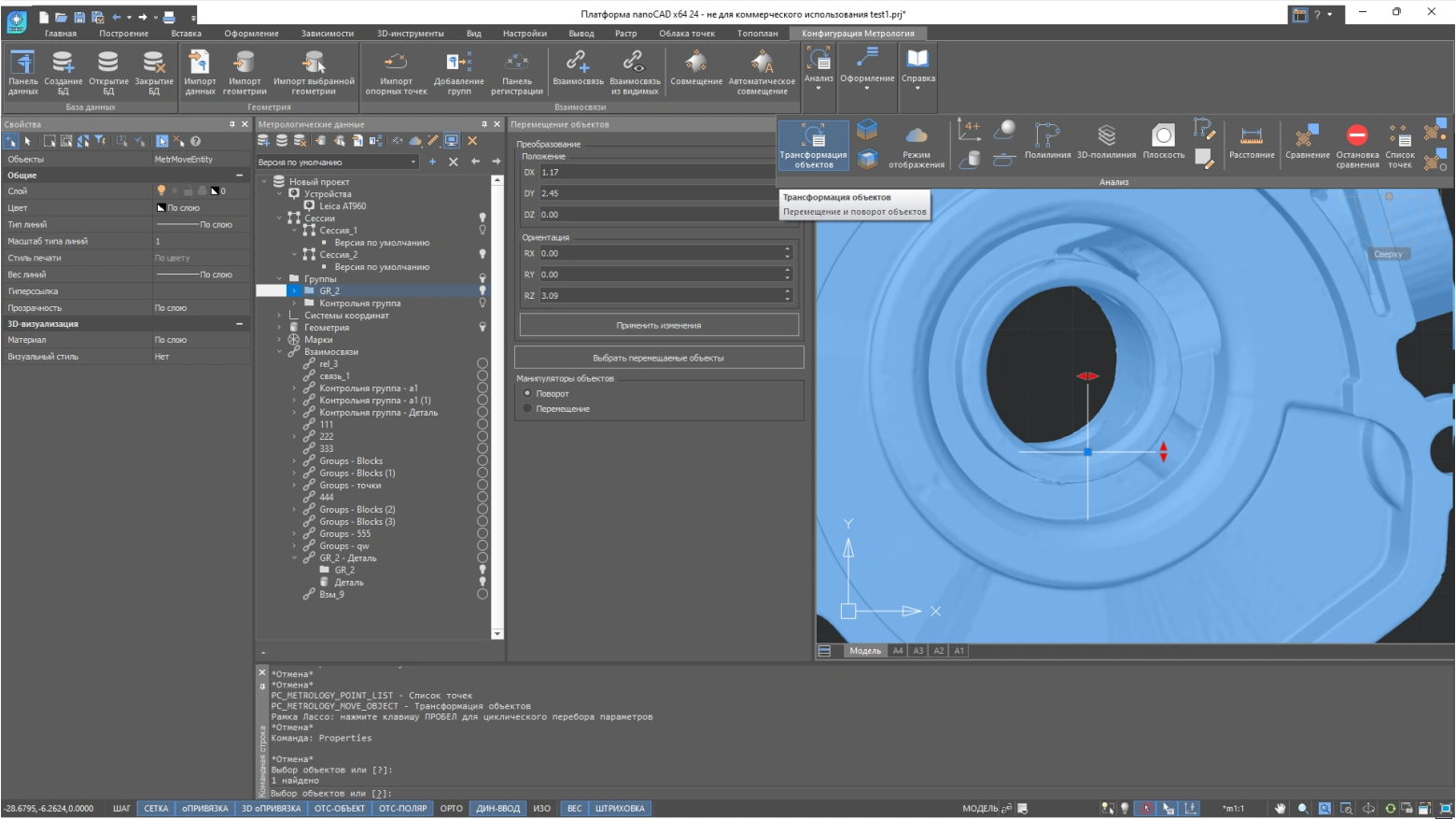

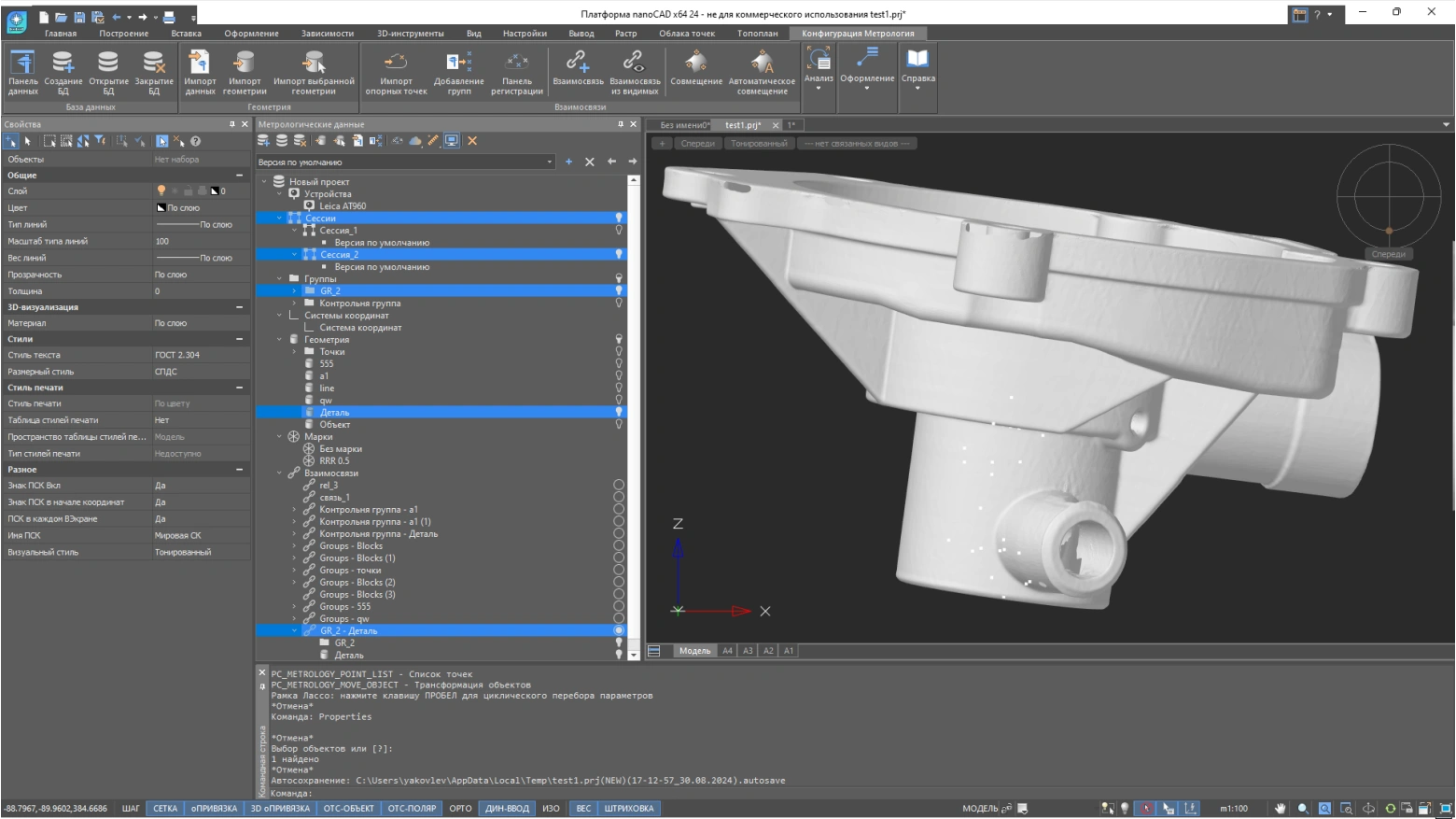

Трансформация

Трансформация

Трансформация и преобразование моделей и объектов в проекте.

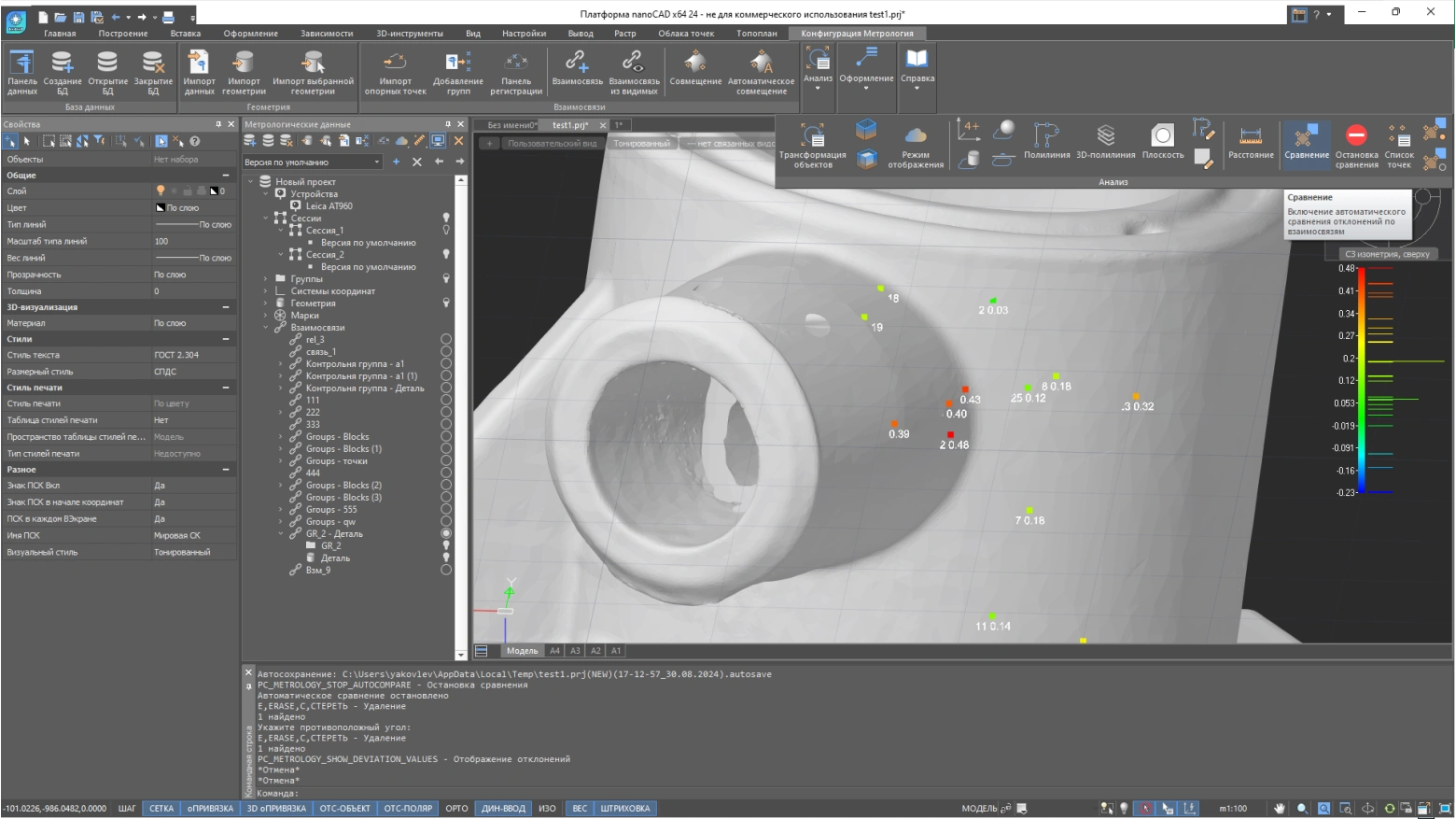

Сравнение

Сравнение

Инструмент расчета отклонений между моделью и набором измерений, позволяющий визуализировать полученную информацию с помощью виджета отклонений.
Автосравнение

Автосравнение

Автоматический перерасчет результатов сравнения в случае изменения параметров модели или набора измерений.

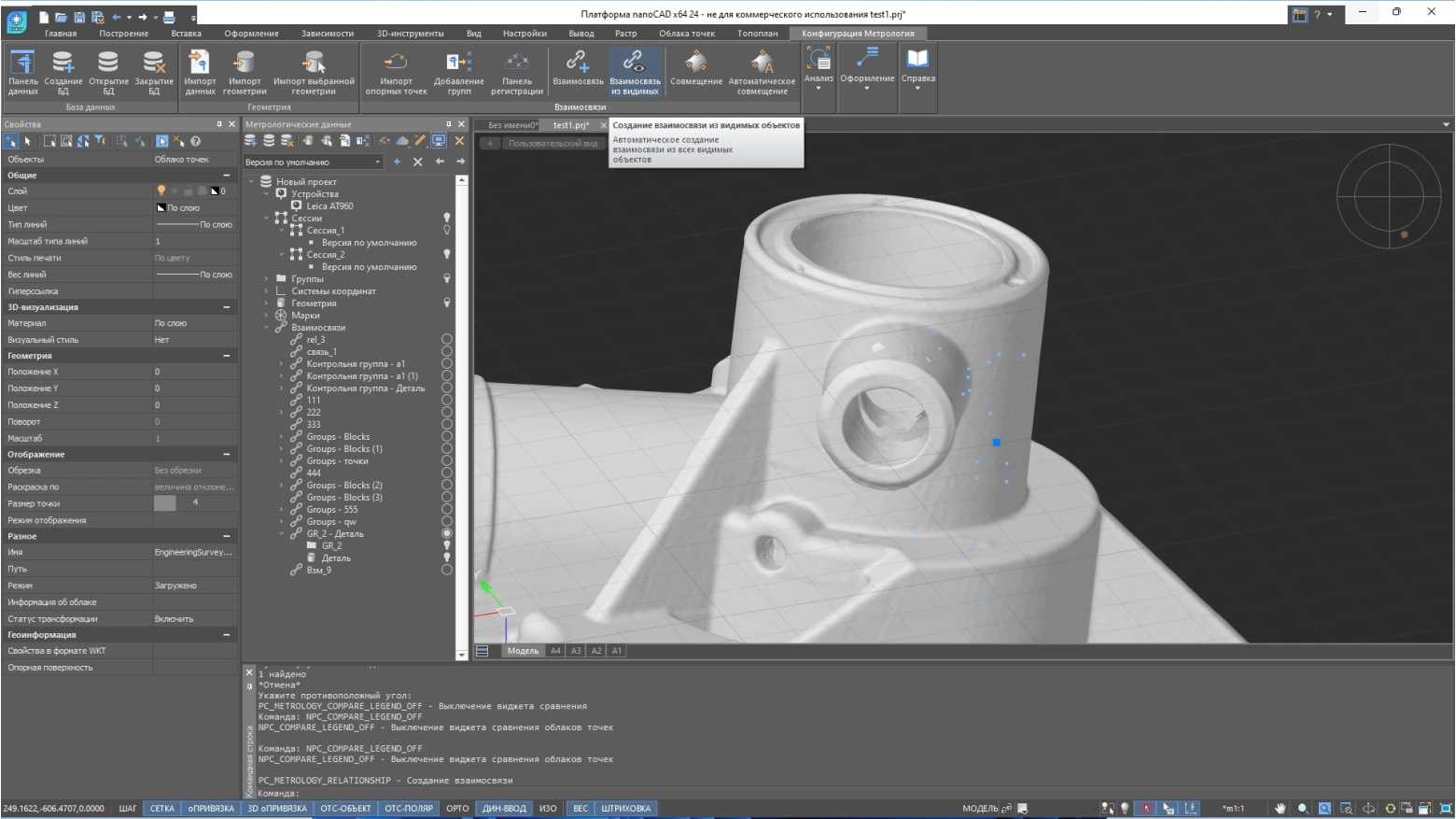

Определение взаимосвязей

Определение взаимосвязей

Расчет взаимосвязей между объектами для обеспечения высокой точности и согласованности измерений.

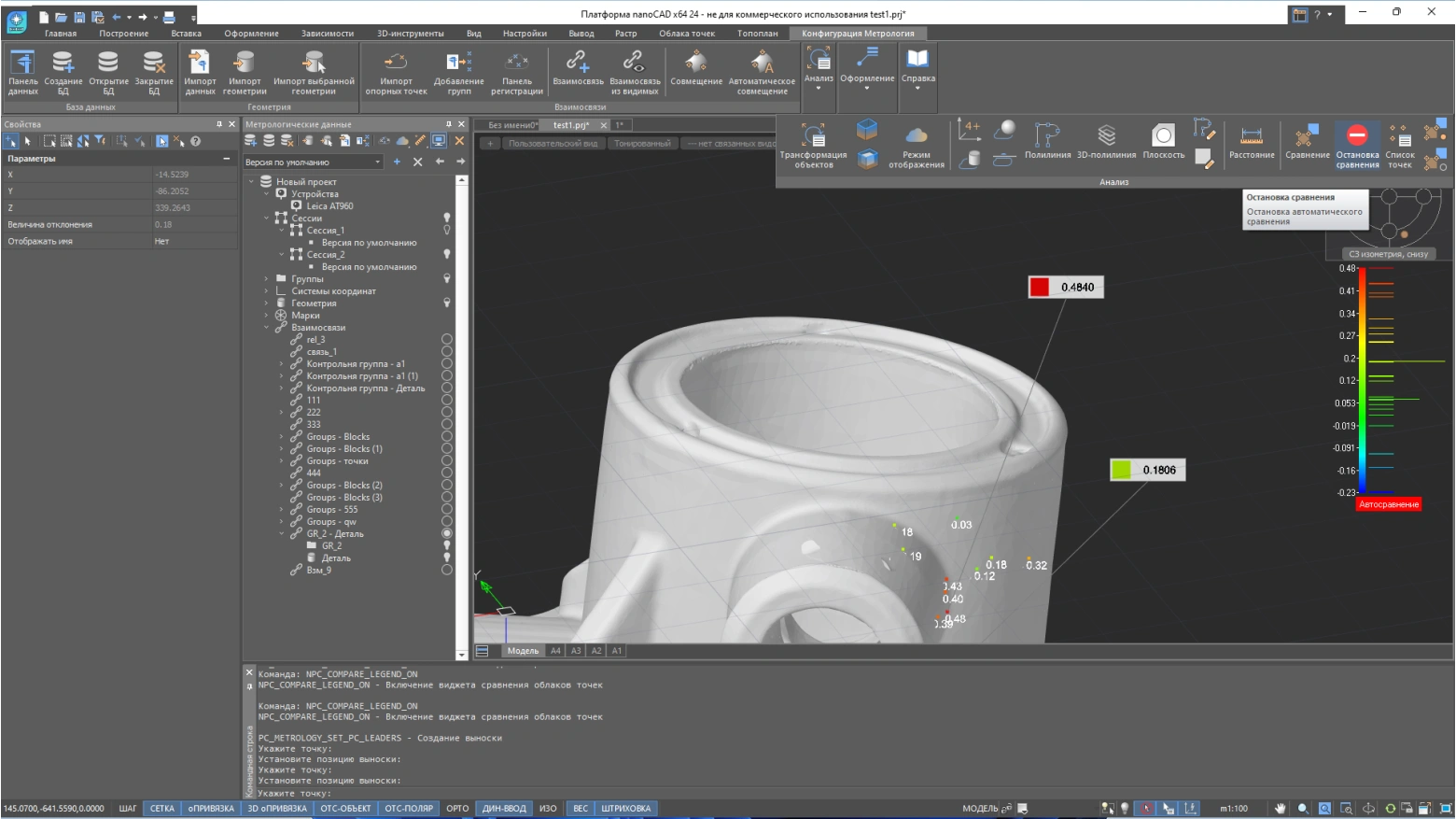

Отображение отклонений

Отображение отклонений

Возможность отображения рассчитанного отклонения каждого измерения от эталонной модели и визуализация полученных данных с помощью создания выносок.
Формирование отчета

Формирование отчета

Отображение результатов выполнения работы команд и инструментов конфигурации «Метрология» в виде отчета.

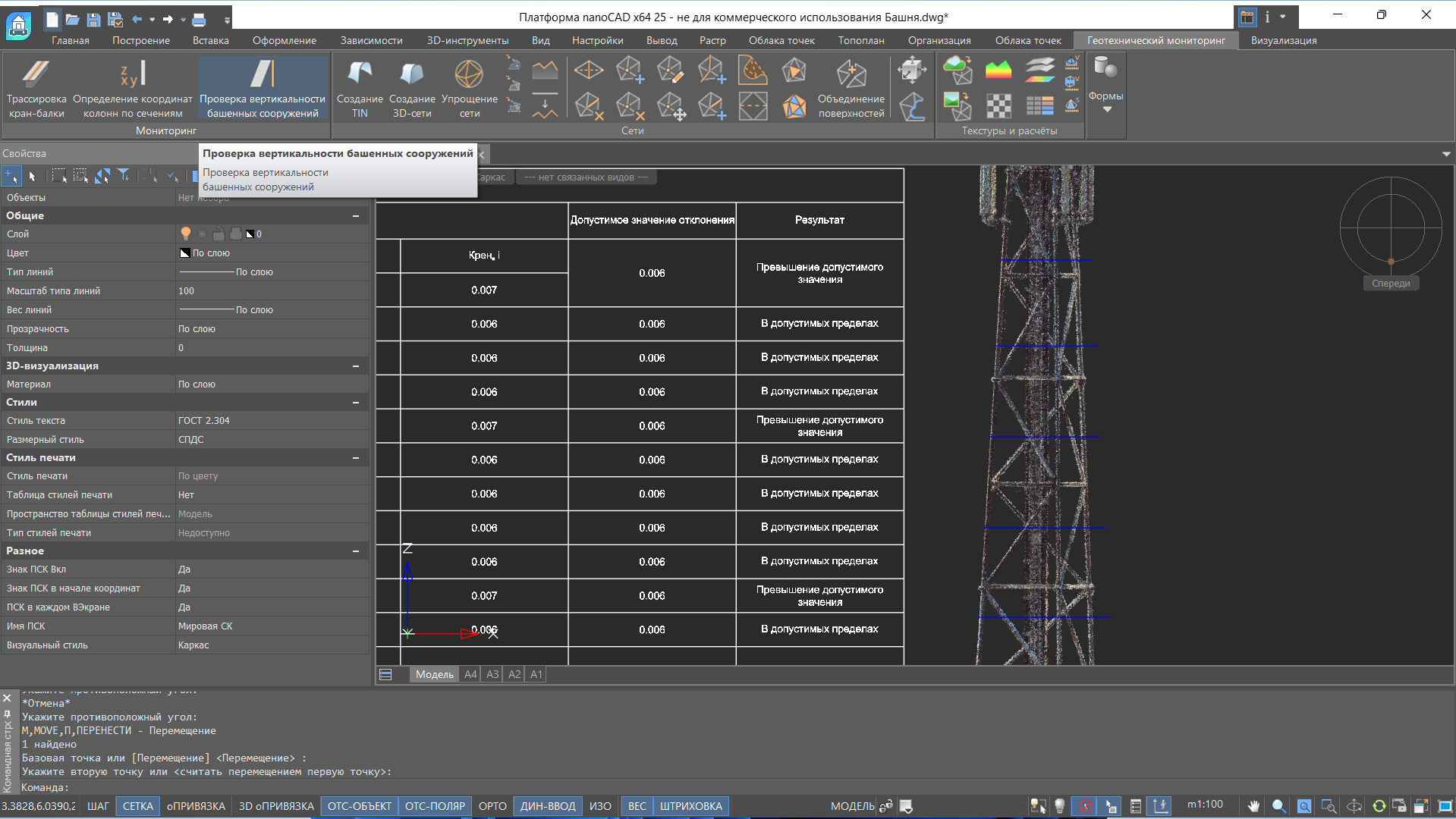

Проверка вертикальности

Проверка вертикальности

Инструмент для определения величины отклонения сооружений башенного типа от вертикали и основания фундамента. По результатам выполненных расчетов формируется отчет.

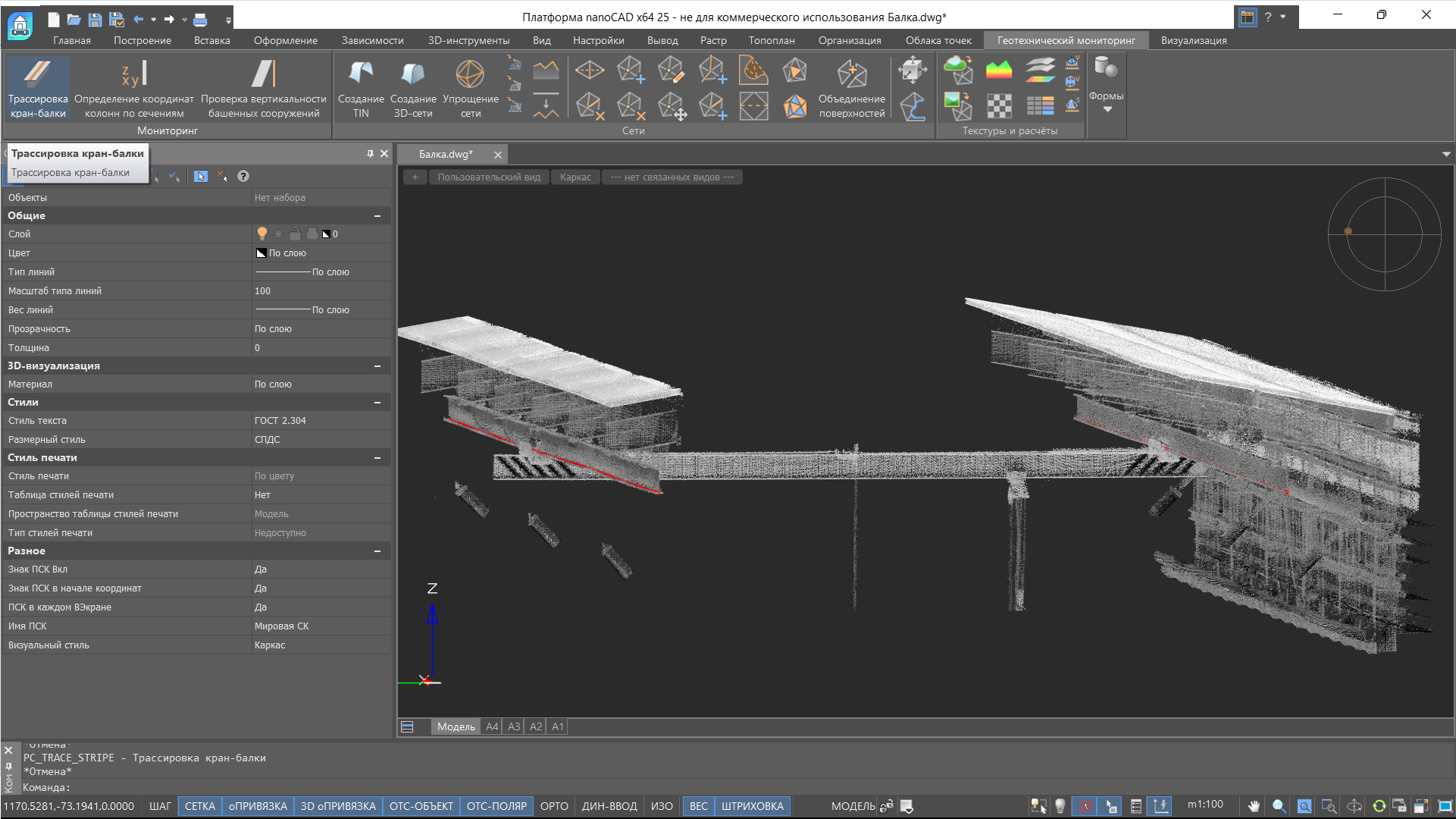

Трассировка кран-балки

Трассировка кран-балки

Инструмент контроля подкрановых путей и взаимного расположения рельсов.

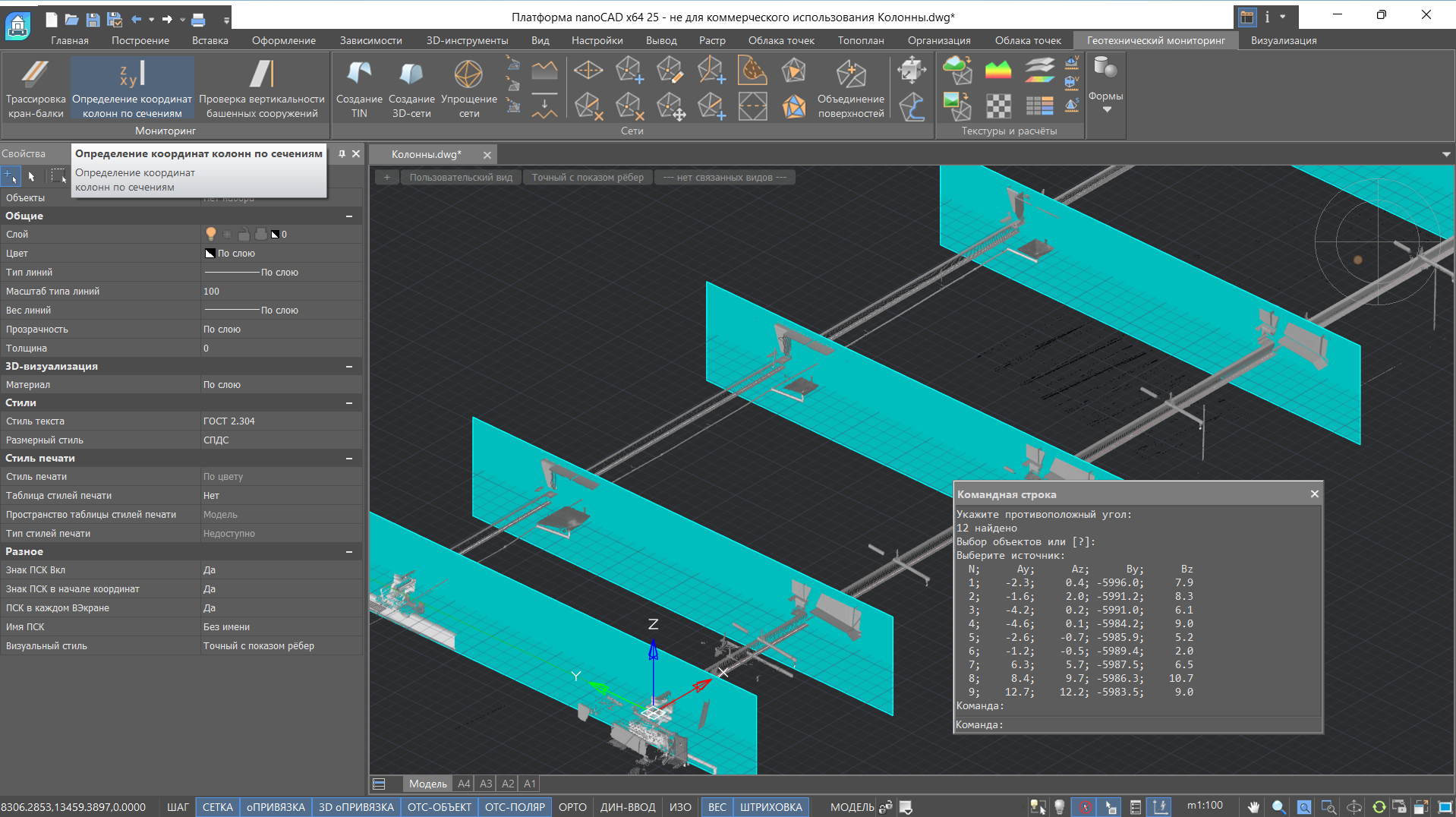

Определение координат колонн

Определение координат колонн

Возможность определения плановых и высотных отклонений положения подкрановой балки в местах установки на колонны.
Построение и перенос сечений

Построение и перенос сечений

Построение сечений в различных плоскостях, перенос построенного сечения в выбранный видовой экран, а также параллельный перенос построенного сечения с заданным шагом.
Моделирование

Моделирование

Инструменты создания 3D-сети по облаку точек, а также команды редактирования и текстурирования построенных поверхностей. Могут использоваться для моделирования сооружений, конструкций, деталей и др.
Сравнение

Сравнение

Инструмент определения отклонений между облаком точек и моделью, а также между двумя облаками точек. Позволяет визуализировать полученные результаты с помощью виджета отклонений и настройки дополнительных параметров режима отображения.

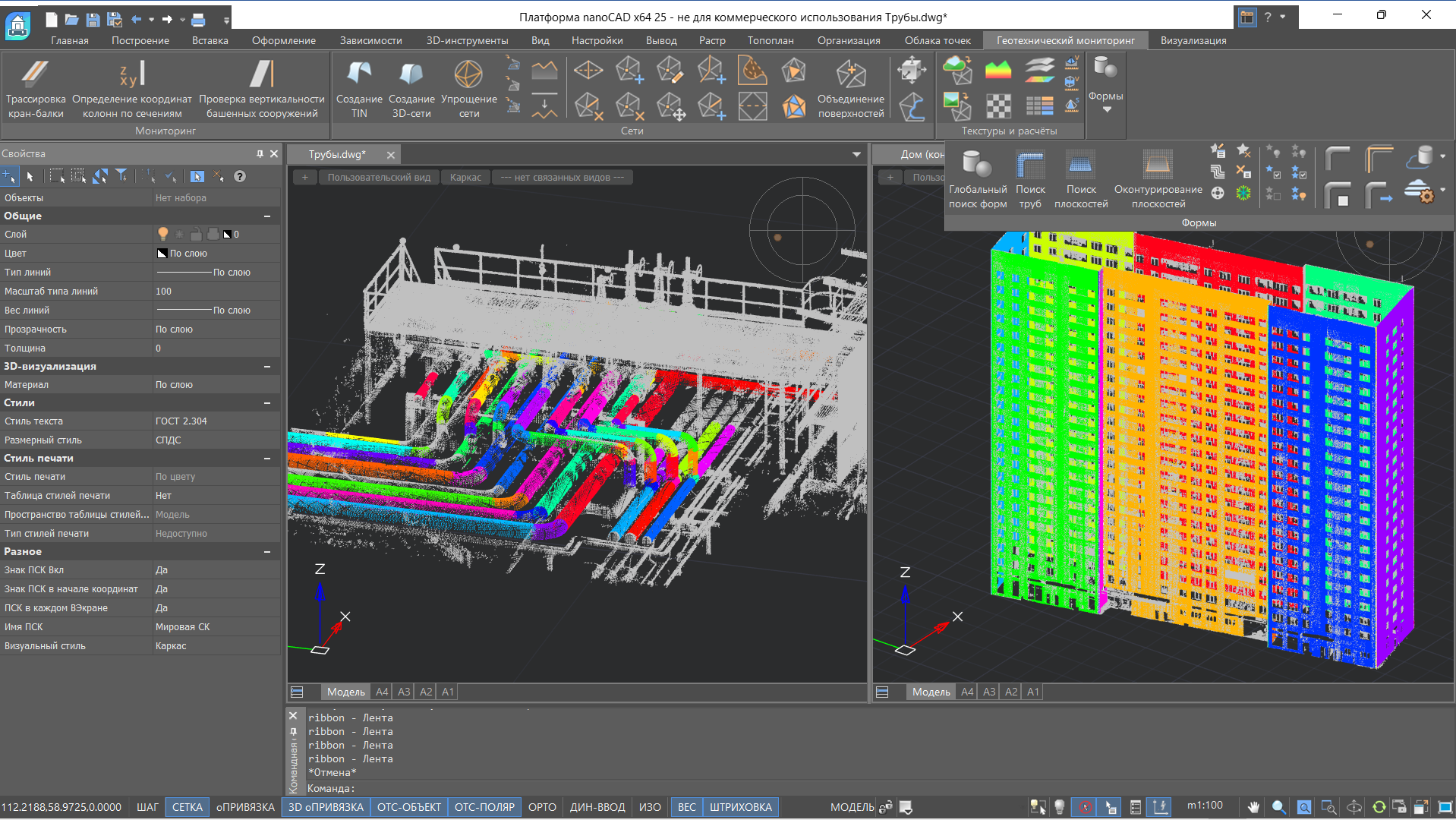

Поиск труб и плоскостей

Поиск труб и плоскостей

Инструменты для поиска труб и плоскостей в облаке точек на основании заданных параметров с возможностью редактирования распознанных форм и объединения их в сложные агрегатные системы.
Поиск форм

Поиск форм

Команда, осуществляющая поиск элементарных форм (плоскость, сфера, цилиндр, конус, тор) в облаке точек.

Конфигурации

Продукт включает

Конфигурация «ReClouds» Конфигурация «ReClouds»

Компонент nanoCAD Облака точек для обработки данных 3D-сканирования и решения инженерных и информационных задач в области геодезии, машиностроения, строительства, инфраструктурного и метрологического мониторинга

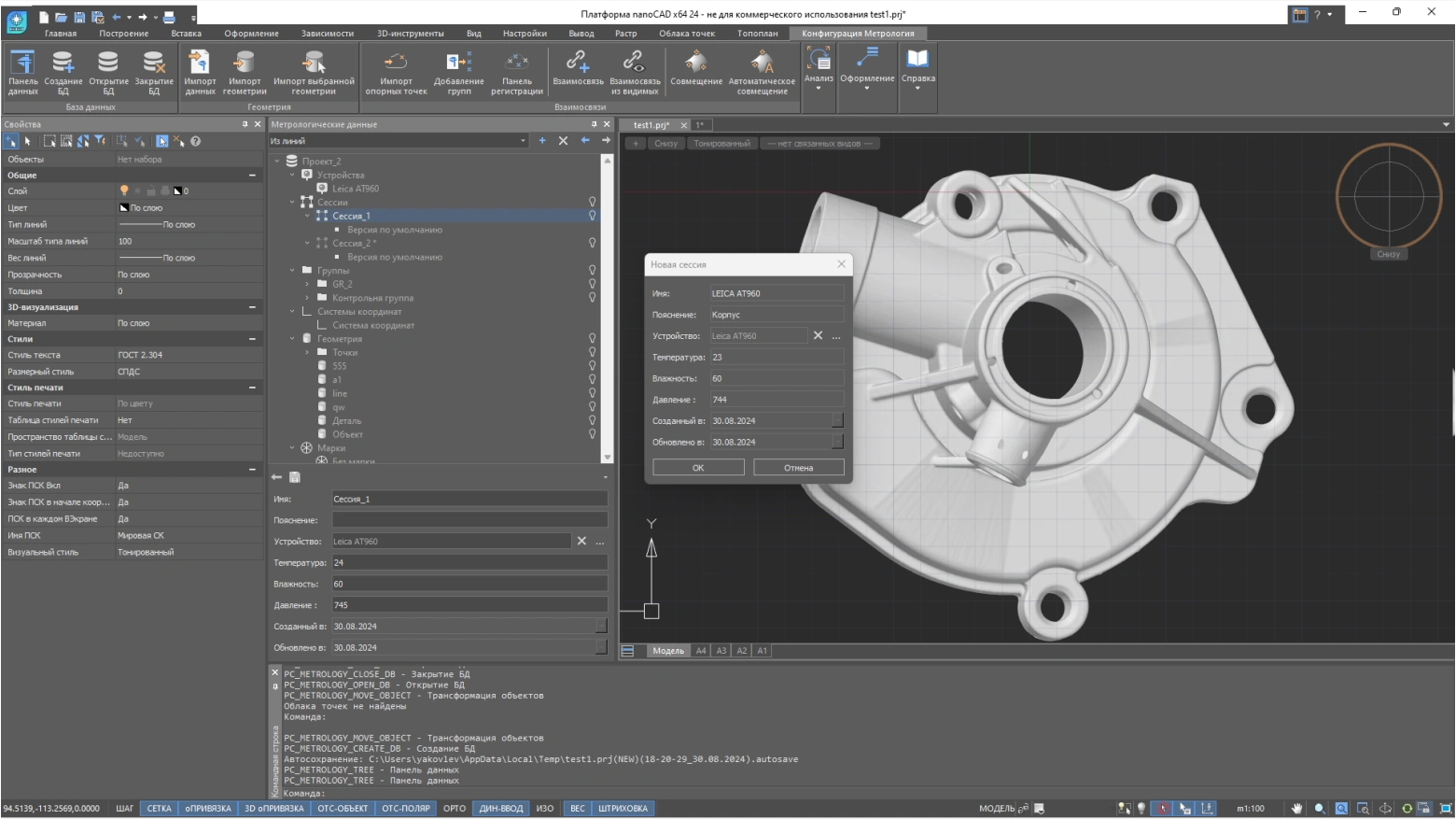

Конфигурация «Метрология» Конфигурация «Метрология»

Компонент nanoCAD Облака точек для автоматизации метрологического контроля в авиастроении, судостроении, автомобилестроении, сборке космических аппаратов, промышленном строительстве, металлургии.

Конфигурация «Геотехнический мониторинг» Конфигурация «Геотехнический мониторинг»

Компонент nanoCAD Облака точек для обработки данных трехмерного лазерного сканирования и решения задач в области автоматизации мониторинга и контроля за состоянием промышленных и гражданских объектов и сооружений.

Преимущества

Единая инженерная экосистема
Единая инженерная экосистема

nanoCAD Облака точек работает как вертикальное приложение САПР-платформы nanoCAD, что позволяет создать единую инженерную экосистему для обработки данных 3D-сканирования и их дальнейшего использования в других программных продуктах.

Открытая архитектура
Открытая архитектура

Открытый API-интерфейс позволяет создавать уникальные инструменты для решения узкоспециализированных задач. nanoCAD Облака точек поможет выстроить рабочий процесс по индивидуальному алгоритму для достижения оптимального результата.

Работа с обменными форматами
Работа с обменными форматами

Поддержка самых распространенных обменных форматов (LAS, PTS, PTX, PCD, XYZ, E57, PLY, RCS/RCP), используемых в лазерном сканировании, позволяет работать с данными, полученными из разных источников. Больше нет необходимости подстраивать рабочий процесс под конкретного производителя оборудования.

Широкий выбор инструментов
Широкий выбор инструментов

nanoCAD Облака точек содержит обширный инструментарий обработки данных, открывающий большие возможности при работе с облаками точек и позволяющий решить практически любую задачу.

Системные требования

Графическая платформа

  • Платформа nanoCAD

Конфигурация Standart Build, Standart Geo, Standart Mech, Pro

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 16 Гб
  • Рекомендуемые требования: 32 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

Для работы с большими облаками точек необходимо при выборе жесткого диска учитывать их объем и количество. Оценка объема данных облака точек может осуществляться по следующей таблице:

  • Объем точек в облаке: 1 млн = 16,02Mb
  • Объем точек в облаке: 100 млн = 1611,56Mb
  • Объем точек в облаке: 1 млрд = 16313,00Mb
  • Объем точек в облаке: 2,5 млрд = 40782,50Mb

Примечание. Для ускорения работы хранить облака точек рекомендуется на SSD-дисках

Разрешение экрана

  • Минимальные требования: 1280х1024 px
  • Рекомендуемые требования: 1920х1080 px

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит), в том числе Home, Pro и Enterprise
  • Microsoft® Windows® 8.1 (64-бит)
  • Astra Linux 1.7, архитектура x86–64
  • Astra Linux 1.8, архитектура x86–64
  • Alter OS 2025, архитектура x86–64
  • Alt Linux 10.4, архитектура x86–64
  • RED OS 7.3, архитектура x86–64
  • RED OS 8, архитектура x86–64
  • РОСА Хром 12, архитектура x86–64

Базы данных

Для работы с Базами данных для облаков точек необходима установка расширения PostGis для PostgreSql.

  • PostgreSQL 10 + Postgis 3.2.3-2
  • PostgreSQL 12 + Postgis 3.3.2-1
  • PostgreSQL 14 + Postgis 3.3.2-2
  • PostgreSQL 15 + Postgis 3.3.2-2

О разработчике

Нанософт Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.

+
