nanoCAD Акции Курсы Услуги Вебинары

nanoCAD BIM Вентиляция

nanoCAD BIM Вентиляция

BIM/ТИМ-решение на Платформе nanoCAD для проектирования и расчета моделей систем вентиляции и кондиционирования

Все описание
Задачи
Автоматическое получение 2D-планов из 3D-модели;
Автоматическое формирование спецификаций;
Автоматические расчеты систем вентиляции;
Разработка типовых проектов.
Все задачи

Все товары Нанософт
Все товары направления

3D-моделирование

BIM

Автоматизированное проектирование

Инженерные изыскания

Электротехнические решения

от 71 500 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
При покупке ПО обучение в подарок
Заказчик получит возможность быстро освоить все возможности программы под руководством опытных тренеров. Повысит свою квалификацию и эффективность работы. Легко и уверенно начнет использовать новые инструменты в работе. И все это совершенно бесплатно при покупке этого ПО.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

nanoCAD BIM Вентиляция - Программный продукт предназначен для автоматизированного проектирования и информационного моделирования систем вентиляции и кондиционирования зданий и сооружений.

Основные особенности и возможности продукта включают:

  • Мультивидовое представление модели
  • Типовое проектирование
  • Многопользовательский режим
  • Интеграция с другими BIM-платформами

nanoCAD BIM Вентиляция используют:

  • Промышленные предприятия
  • Девелоперские и строительные компании
  • Сельскохозяйственные комплексы

Задачи

Автоматическое получение 2D-планов из 3D-модели Автоматическое получение 2D-планов из 3D-модели.
Автоматическое формирование спецификаций Автоматическое формирование спецификаций.
Автоматические расчеты систем вентиляции Автоматические расчеты систем вентиляции.
Разработка типовых проектов Разработка типовых проектов.
Проектирование систем кондиционирования Проектирование систем кондиционирования.
Проектирование систем вентиляции Проектирование систем вентиляции.

Возможности

Заглушка

Создание произвольных табличных видов

Форма и содержание табличного вида настраивается в профиле табличных видов.
Заглушка

Ассоциативность линейных элементов модели

Ассоциативность (связность) линейных элементов модели, таких как воздуховоды и трубопроводы, с их соединительными частями. Ассоциативность работает также при перемещении объектов, установленных на воздуховод или трубопровод: арматуры, воздухораспределителей, заглушек и т.д.
Заглушка

Плоские проекции трехмерных видов

Поддерживается создание плоских проекций трехмерных видов.
Заглушка

Экспорт модели в формат *.dwg

Возможность экспорта модели в формат *.dwg.
Заглушка

Процесс подключения воздуховодов

При подключении воздуховода с одной системой к воздуховоду с другой системой программа выдает запрос на изменение системы.
Заглушка

Группа команд Высоты

На ленте расположена группа команд «Высоты»: Изменить высоту – CW_CHANGE_HEIGHT. Позволяет для всех попавших в выбор объектов и трасс задать положительное или отрицательное смещение по высоте относительно текущих значений высот; Изменить высоту трасс – CW_CHANGE_TRACES_HEIGHT. Позволяет для всех попавших в выбор трасс задать положительное или отрицательное смещение по высоте относительно тек…
Интеграция со сторонними САПР/BIM-решениями

Интеграция со сторонними САПР/BIM-решениями

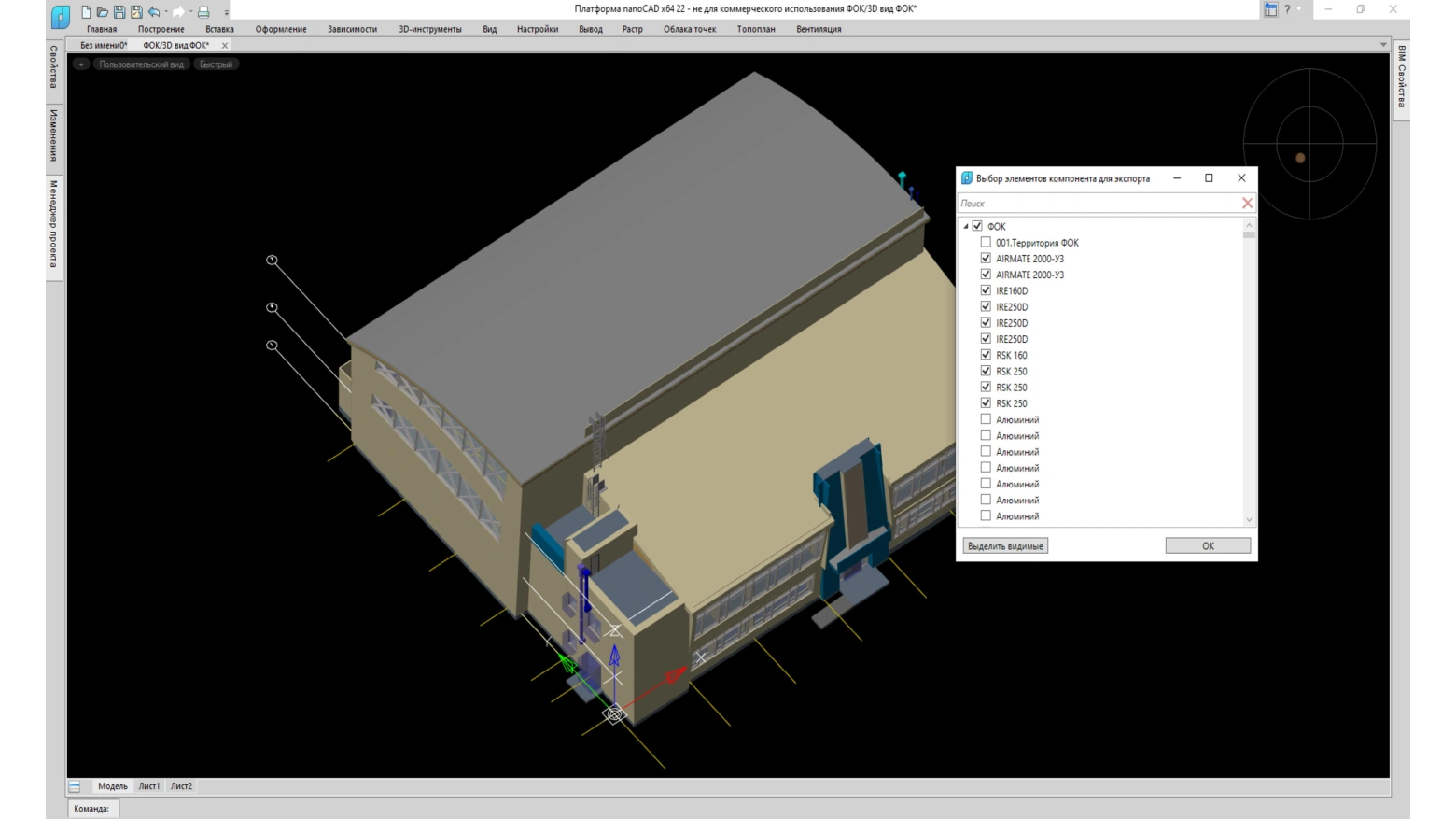

Поддержка экспорта в обменный *.ifc-формат позволяет легко встраивать информационные модели вентиляционной системы, выполненные средствами программы nanoCAD BIM Вентиляция, в сводную модель проектируемого объекта, реализованную на любой САПР/BIM- платформе.

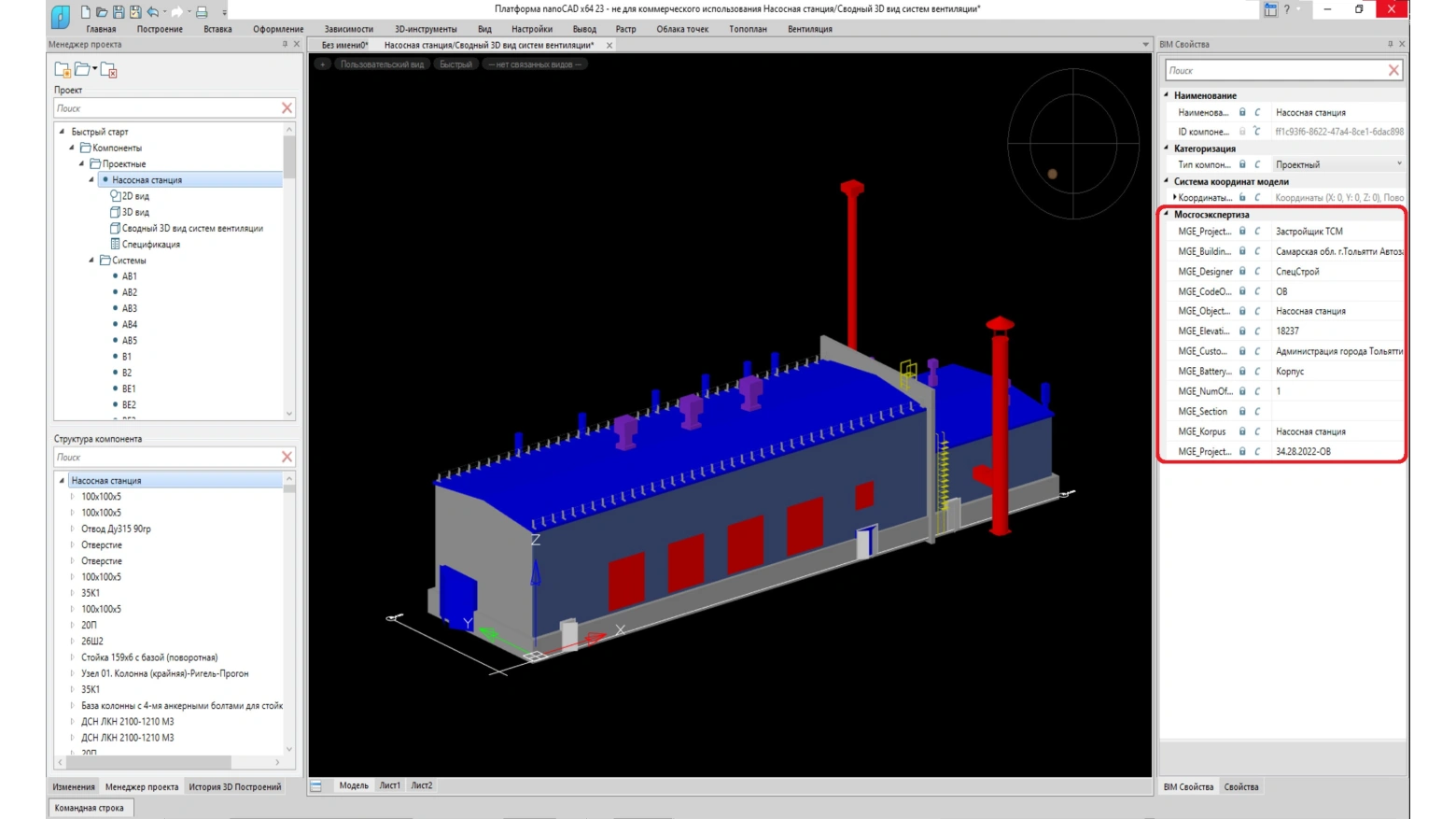

Создание пользовательских параметров

Создание пользовательских параметров

Поддерживается создание дополнительных свойств и их присвоение оборудованию. При работе с проектом можно в любой момент изменять или добавлять параметры в соответствии с изменившимися требованиями экспертизы, заказчика или отраслевых стандартов.

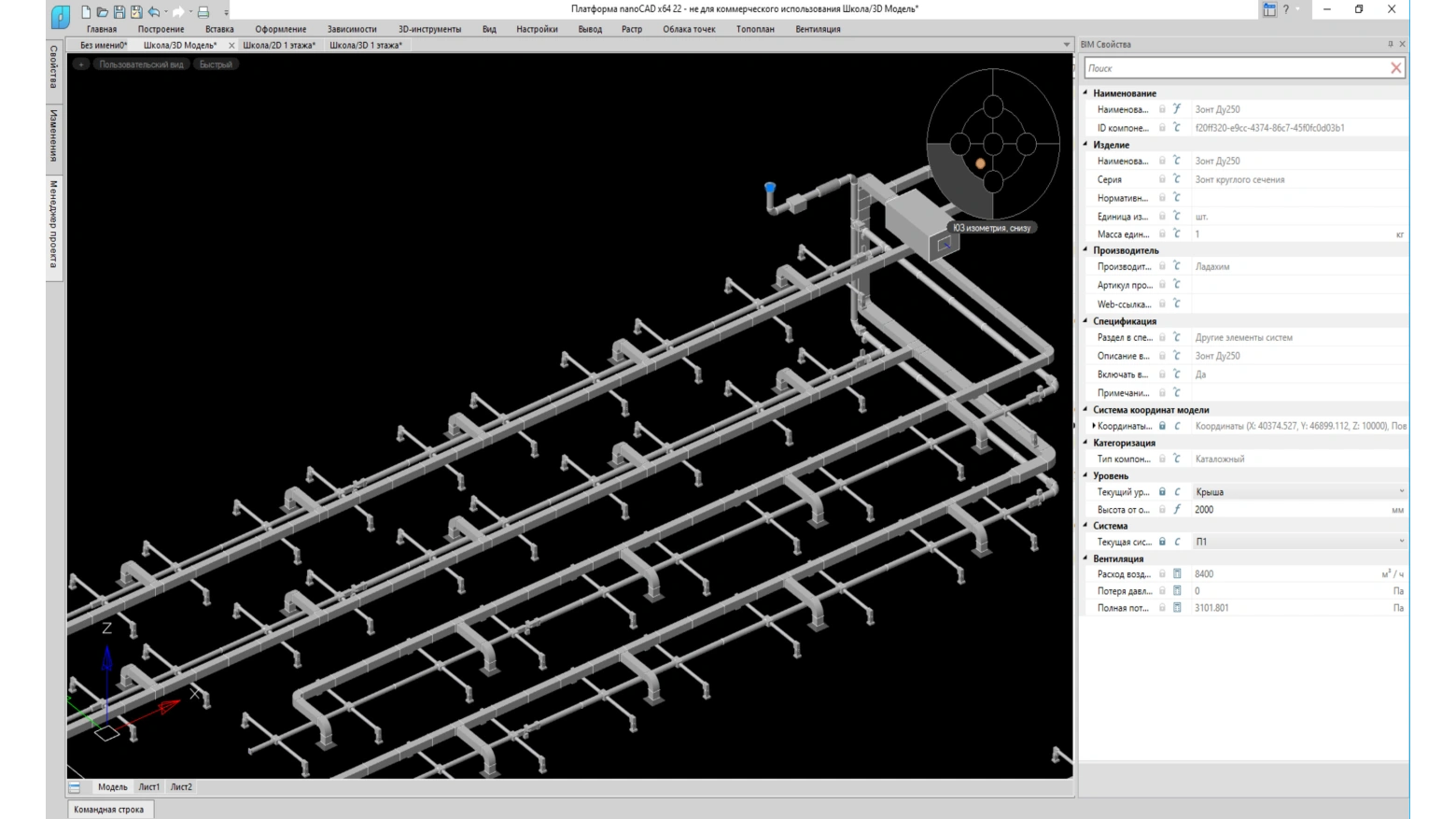

Аэродинамический расчет системы вентиляции

Аэродинамический расчет системы вентиляции

При любых изменениях системы вентиляции программа автоматически и в реальном времени выполняет заново вентиляционные расчеты.
Разработка типовых проектов

Разработка типовых проектов

Можно один раз проработать тот или иной узел, сохранить его как типовой и тиражировать в последующих проектах. Тиражируемым решением может быть не только узел крепления какого-либо оборудования, но и типовое здание или сооружение. Возможно создание сборок любого уровня вложенности.

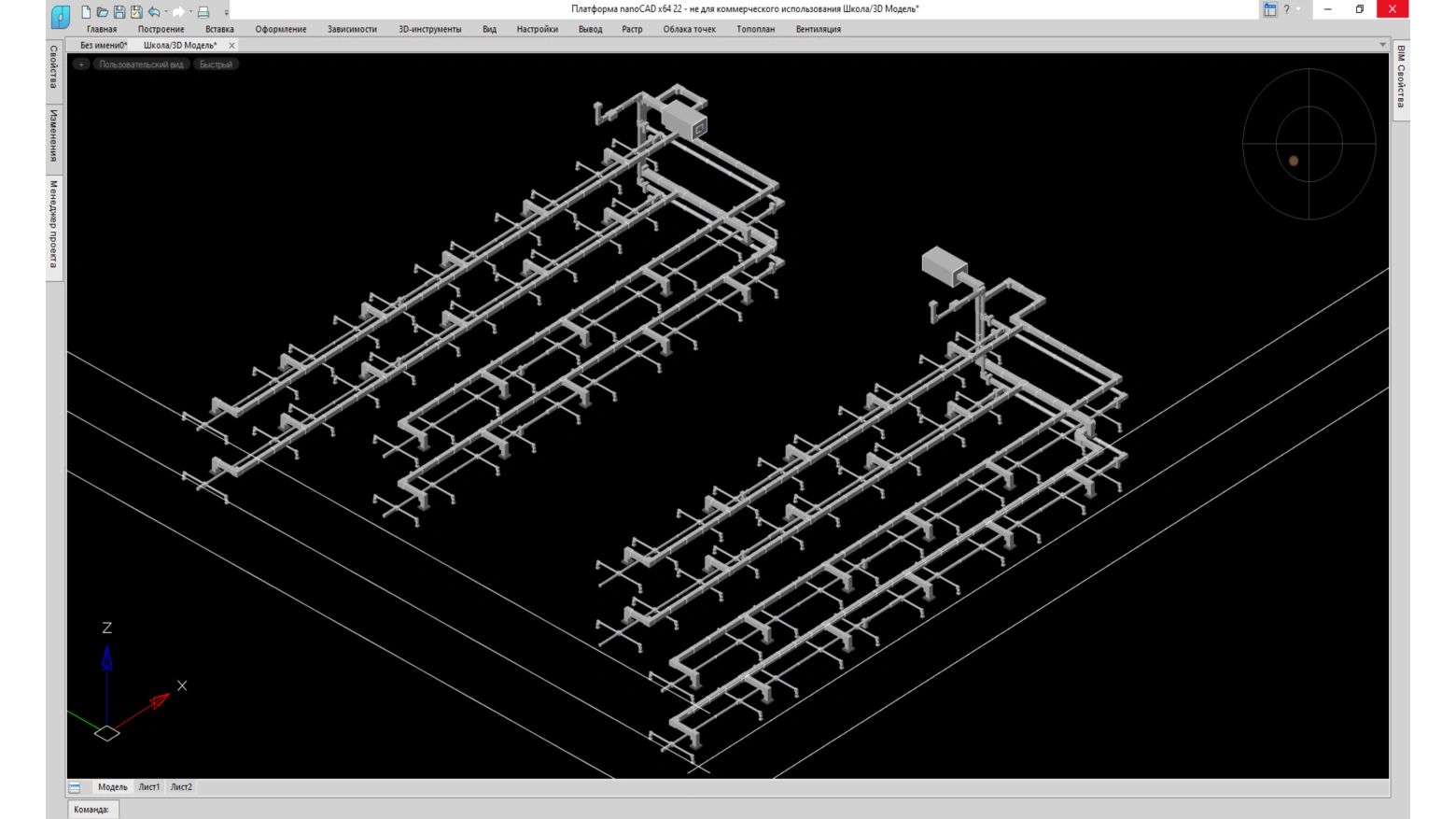

Мультивидовое представление модели

Мультивидовое представление модели

Модель проекта хранится в единой базе данных, а все документы являются различными формами (видами) ее отображения. Все виды отображения – 3D-модель, 2D-планы и таблицы – имеют двустороннюю связь с моделью. Таким образом они не просто представляют актуальное состояние модели, но и позволяют редактировать ее.
Многопользовательский режим

Многопользовательский режим

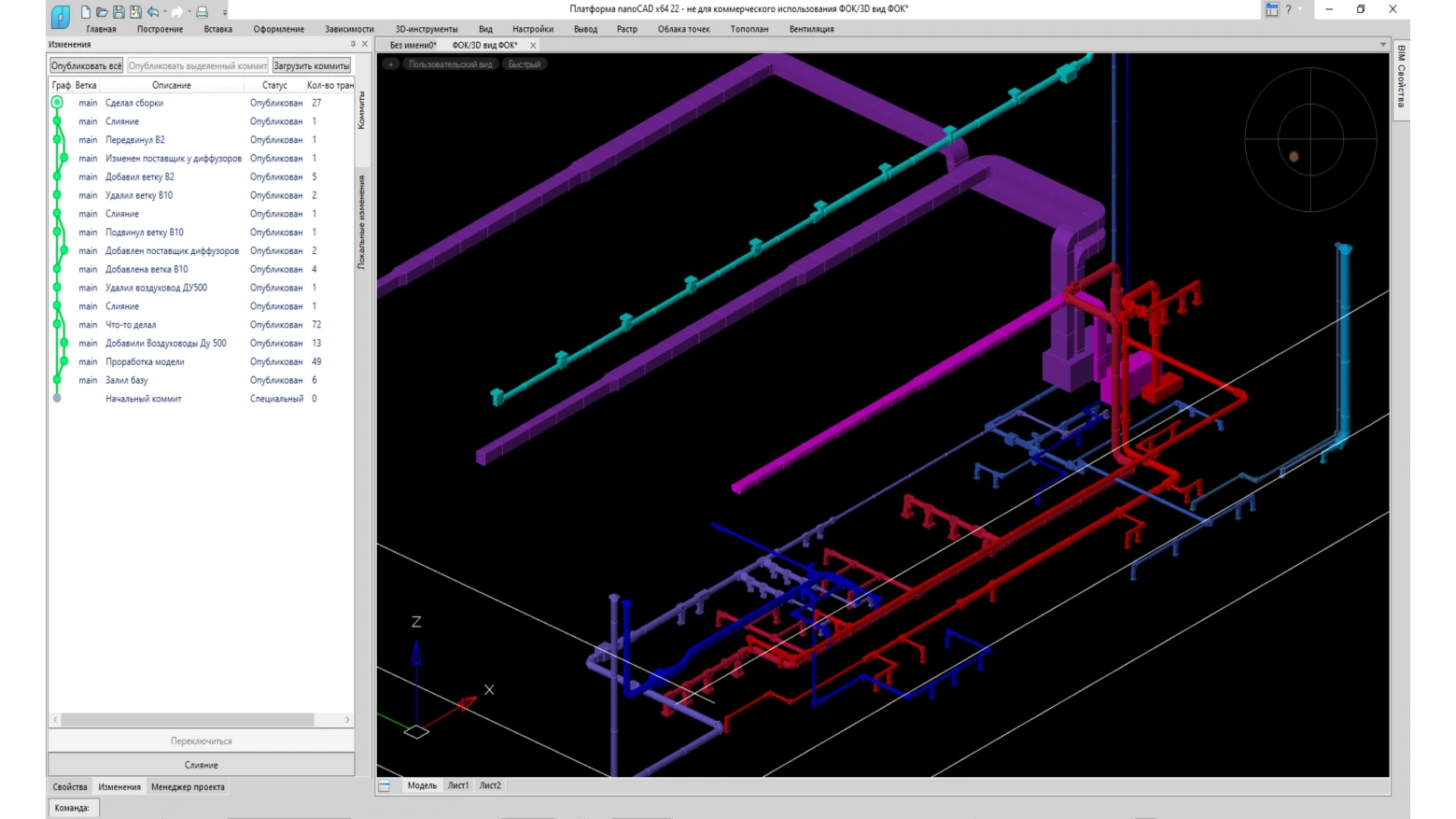

Команда проектировщиков может одновременно работать над единой моделью систем вентиляции и кондиционирования проектируемого объекта. Такая функция позволяет существенно оптимизировать работу инженера в современных условиях, когда детализация проектов растет, а сроки проектирования сокращаются.

Конфигурации

Преимущества

Мультивидовое представление модели
Мультивидовое представление модели

Все формы отображения модели (виды) имеют двустороннюю связь с моделью. Таким образом они не просто визуализируют актуальное состояние модели, но и позволяют редактировать ее.

Многопользовательский режим работы
Многопользовательский режим работы

Команда проектировщиков может одновременно работать над единой моделью систем вентиляции и кондиционирования проектируемого объекта.

Расчет и оформление документации по российским стандартам
Расчет и оформление документации по российским стандартам

Оформление документации по требованиям российских нормативных документов. Строгое соответствие СП 60.13330.2020. Аэродинамический расчет вентиляционной системы.

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Формирование широкого перечня проектных документов (планы расположения оборудования и прокладки трубопроводов, аксонометрические схемы, гидравлические отчеты, спецификация и т.д.).

Автоматическое формирование отчетных документов
Автоматическое формирование отчетных документов

Охват ключевых потребностей по всей необходимой документации проекта, включая планы расположения оборудования, спецификации, структурную схему, отчеты по расчетам, кабельные журналы, табличные документы.

Новые возможности

Поддержка новейшей версии Платформы nanoCAD

Новая версия устанавливается на Платформу nanoCAD 26 с номером сборки не ниже 8612. Добавлена возможность выбора вложенных объектов информационной модели (с помощью клавиши Ctrl) и применения к ним инструментов Платформы.

Интеграция с Collaboration Server

Сервер многопользовательской работы Collaboration Server теперь поддерживает прямой импорт информационных моделей из продуктов линейки nanoCAD комплект Инженерия: nanoCAD BIM ВК, nanoCAD BIM Отопление, nanoCAD BIM СКС, nanoCAD BIM ОПС и nanoCAD BIM Электро. Специалисты смежных разделов могут получать доступ к актуальным данным без ручного обмена файлами.

Загрузка и обновление IFC

Импортированные в проект IFC-файлы теперь являются отдельными компонентами в составе проекта. Таким компонентам можно добавлять свойства, редактировать графику, составлять спецификации, устанавливать выноски и УГО — как для всех прочих компонентов проекта. Поддерживается обновление импортированных IFC из файла на диске. В файл маппинга ifcMap.json добавлены правила для корректного экспорта информационных моделей из всей линейки продуктов nanoCAD комплект Инженерия.

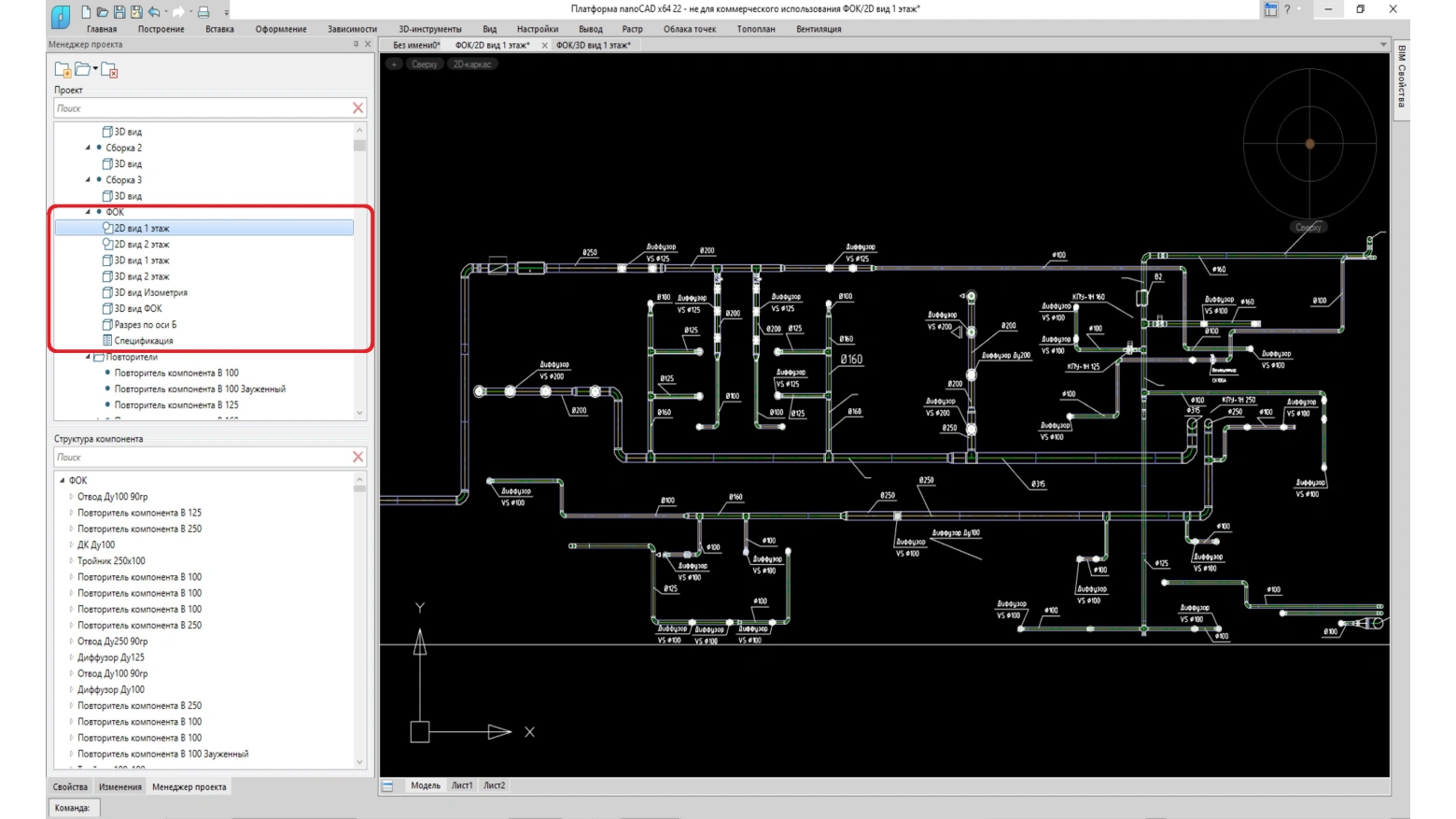

Аксонометрические схемы и 2D-виды

2D-проекции строятся с учетом скрытых линий: планы и аксонометрические схемы любой сложности не теряют читаемости. Скрытие вспомогательной графики (точек подключения, помещений, осей трасс) включается по отдельному свойству 2D-вида.

Оформление документации

Новый функционал по работе с вложенными объектами: условные графические обозначения (УГО) и выноски можно назначать и для вложенных объектов. Поддерживается ручная установка и установка с помощью Шаблонов оформления 2D-видов. Команды контекстного меню теперь можно применять сразу к нескольким выбранным УГО или теневым выноскам.

Шаблоны проектов

Новая возможность создания проектов по шаблону, то есть с предварительно добавленными компонентами, шаблонами оформления 2D-видов и выносками. Поддерживаются пользовательские шаблоны проектов. Вместе с программой поставляются три шаблона: один содержит базовую структуру со зданием и уровнями, а два других содержат минимальные примеры для демонстрации и тестирования функций.

Системные требования

Графическая платформа

  • Платформа nanoCAD

    • Для функционирования программы необходима любая конфигурация (Standart или Pro)

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 4 Гб
  • Рекомендуемые требования: 16 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Минимальные требования: 60 Гб
  • Рекомендуемые требования: 150 Гб и более

Разрешение экрана

  • Минимальные требования: 1280х1024 px
  • Рекомендуемые требования: 1920х1080 px

Сеть

  • На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft Windows 8 (64-бит)

Для инсталляции программы требуется статус Администратора

Примечание

  • При работе с большими наборами данных, облаками точек и при 3D-моделировании рекомендуется использовать 64-разрядные операционные системы

О разработчике

Нанософт Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.

+
