nanoCAD Акции Курсы Услуги Вебинары

Model Studio CS Водоснабжение и канализация

Model Studio CS Водоснабжение и канализация

Программа предназначена для разработки внутренних сетей водоснабжения и канализации (марка ВК).

Все описание
Задачи
Трехмерная компоновка и моделирование;
Расчеты и проверка инженерных решений;
Формирование и выпуск проектной и рабочей документации.
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Оформление чертежей

СПДС

Строительство и архитектура

от 94 300 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Программный комплекс Model Studio CS Водоснабжение и канализация предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по внутренним системам горячего и холодного водоснабжения и канализации на проектируемых или реконструируемых объектах.

Model Studio CS Водоснабжение и канализация значительно расширяет возможности платформ AutoCAD и nanoCAD в области трехмерного проектирования промышленных и гражданских объектов, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие основные задачи:

  • трехмерная компоновка и моделирование;
  • расчеты и проверка инженерных решений;
  • формирование и выпуск проектной и рабочей документации.

Программный комплекс Model Studio CS Водоснабжение и канализация спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого ПО, строго соответствует требованиям российских государственных и отраслевых стандартов.

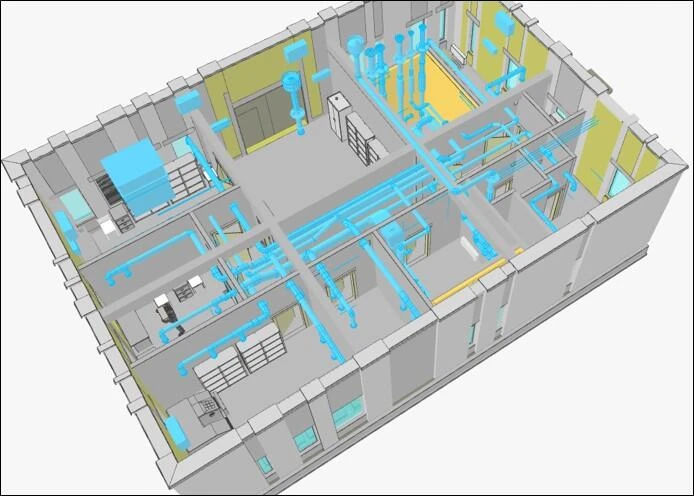

Системы водоснабжения и канализации здания АБК, выполненные в ПО Model Studio CS Водоснабжение и канализация Системы водоснабжения и канализации здания АБК, выполненные в ПО Model Studio CS Водоснабжение и канализация

Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Водоснабжение и канализация:

  • производится трехмерная компоновка оборудования;
  • выполняется трехмерное эскизирование трубопроводов с их последующим конструированием или построение трубопроводов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
  • формируются трехмерные параметрические модели оборудования;
  • выполняются все необходимые проверки (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
  • обеспечивается взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
  • генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
  • автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;

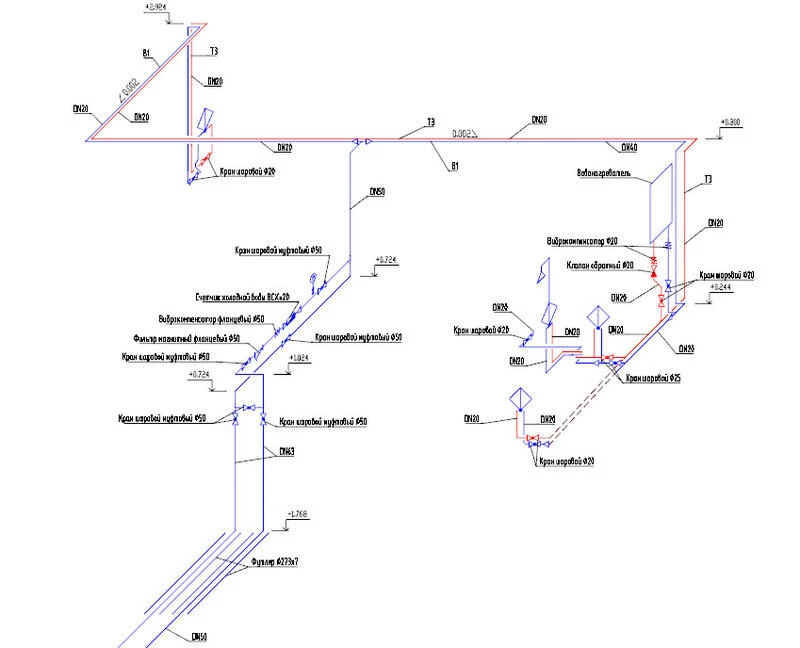

  • генерируется аксонометрическая схема как одного трубопровода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
  • генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
  • автоматически составляются спецификации, экспликации и ведомости на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, предусмотрена возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD/nanoCAD (спецификация на лист, экспликация на лист).

Задачи

Трехмерная компоновка и моделирование.
Расчеты и проверка инженерных решений.
Формирование и выпуск проектной и рабочей документации.

Возможности

Компоновка оборудования
Компоновка оборудования

Компоновка оборудования

Компоновка (размещение) оборудования в трехмерном пространстве является одним из наиболее ответственных технических решений при проектировании. Для решения компоновочной задачи в Model Studio CS Водоснабжение и канализация предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе создания проек…

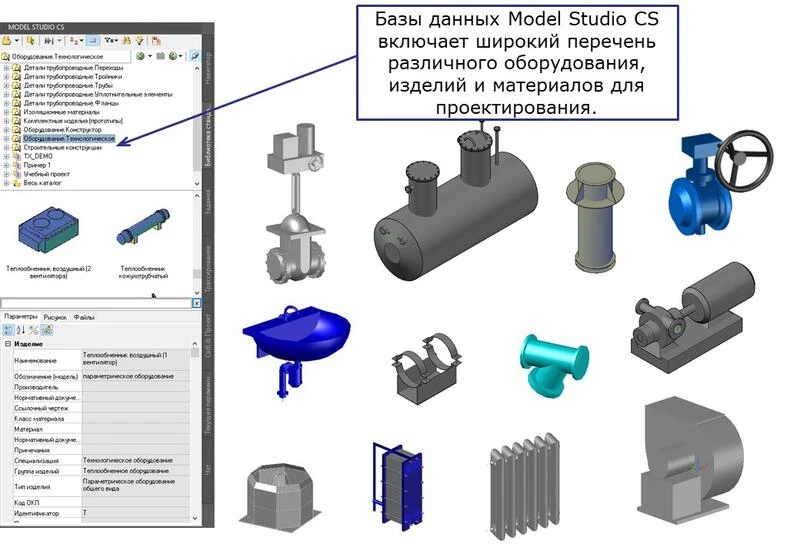

База данных оборудования, изделий и материалов

База данных оборудования, изделий и материалов

Model Studio CS предоставляет возможность использовать в проектируемых установках готовое оборудование из базы данных оборудования, изделий и материалов. База данных оборудования, изделий и материалов непосредственно встроена в среду проектирования и не требует вызова дополнительных программ. Каталоги оборудования, изделий и материалов, входящие в стандартную поставку Model Studio CS, охватывают …
Заглушка

Трехмерное моделирование

Model Studio CS Водоснабжение и канализация предлагает наиболее полный набор инструментов для решения задач компоновки разветвленных сетей водоснабжения и канализации. Высокоэффективные инструменты отрисовки трубопроводов позволяют трассировать трубопровод по координатам, по углам, с использованием привязок, а также применяя специальные интеллектуальные средства построений, например, координатные…

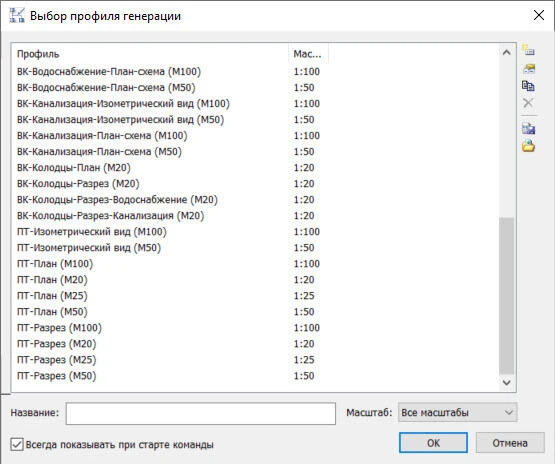

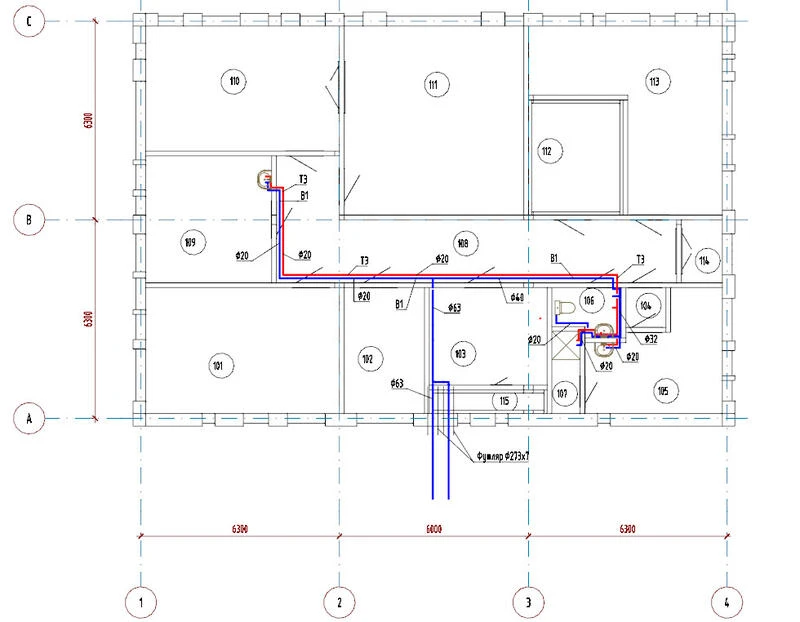

Автоматическая генерация чертежей планов, видов, разрезов и схем
Автоматическая генерация чертежей планов, видов, разрезов и схем
Автоматическая генерация чертежей планов, видов, разрезов и схем

Автоматическая генерация чертежей планов, видов, разрезов и схем

Model Studio CS Водоснабжение и канализация располагает уникальными средствами документирования, которые обеспечивают автоматическое получение высококачественных чертежей. Разработчики Model Studio CS Водоснабжение и канализация постарались сделать процесс документирования удобным, простым, не требующим специальных знаний, но в то же время позволяющим быстро получать необходимую документацию вы…

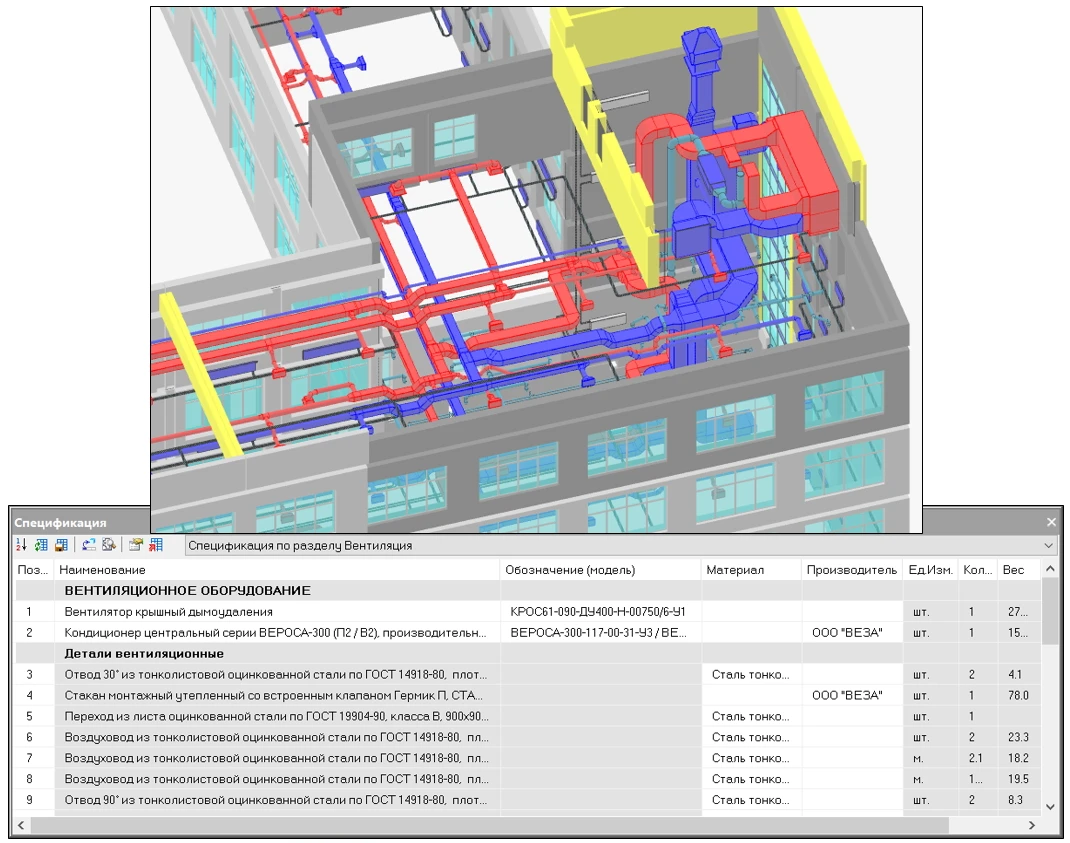

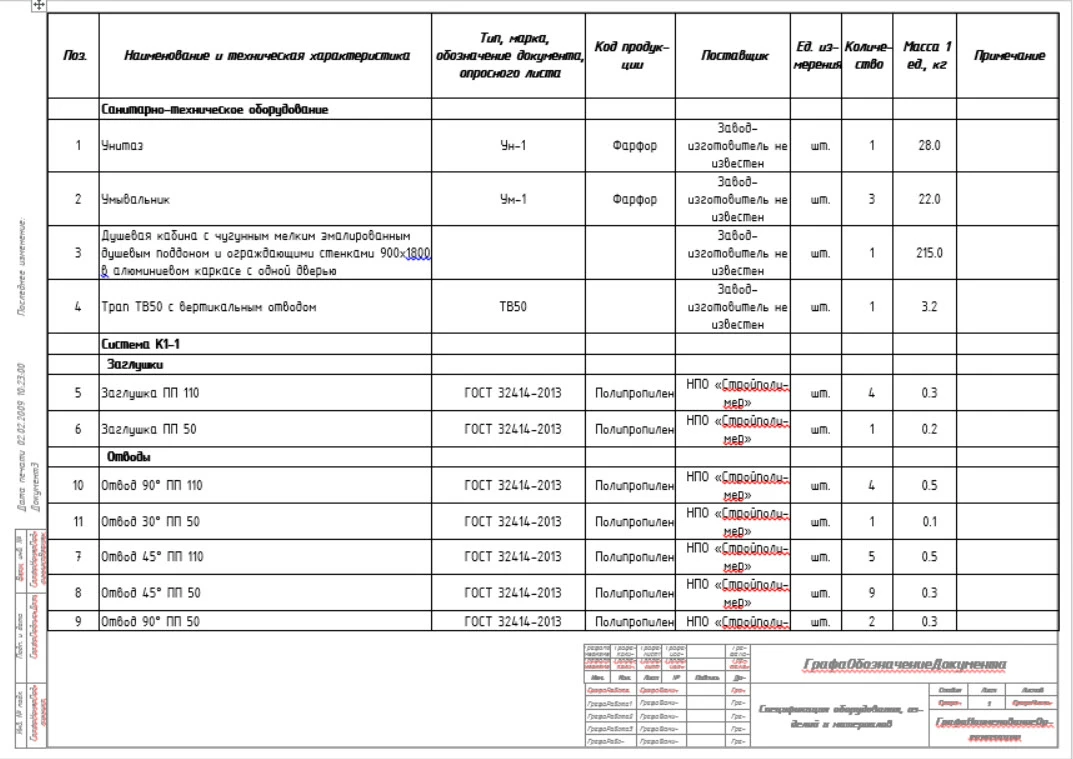

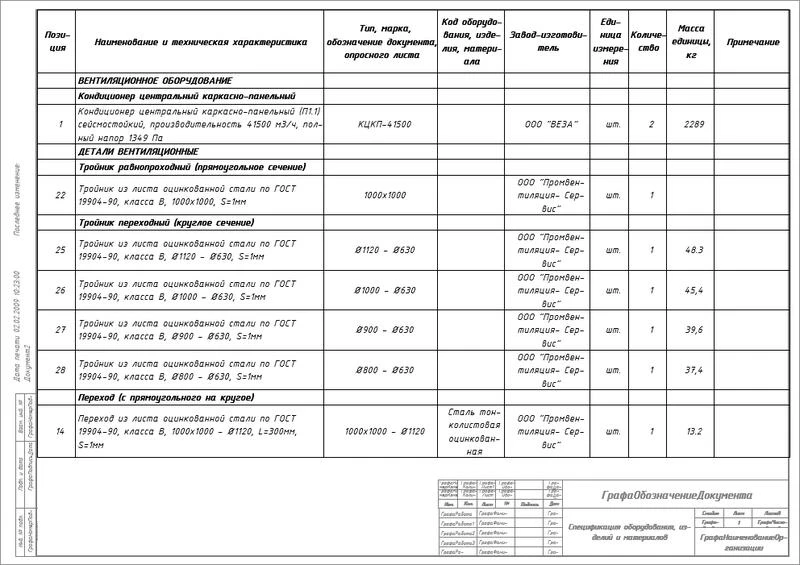

Автоматическое формирование спецификации и табличных документов
Автоматическое формирование спецификации и табличных документов
Автоматическое формирование спецификации и табличных документов
Автоматическое формирование спецификации и табличных документов

Автоматическое формирование спецификации и табличных документов

На основе разрабатываемой средствами Model Studio CS трехмерной информационной модели генерируется полный комплект табличной документации: спецификации оборудования и материалов, заказные спецификации, экспликации оборудования и др. Генерация происходит полностью в автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения, в которое будет выгружен финальный в…

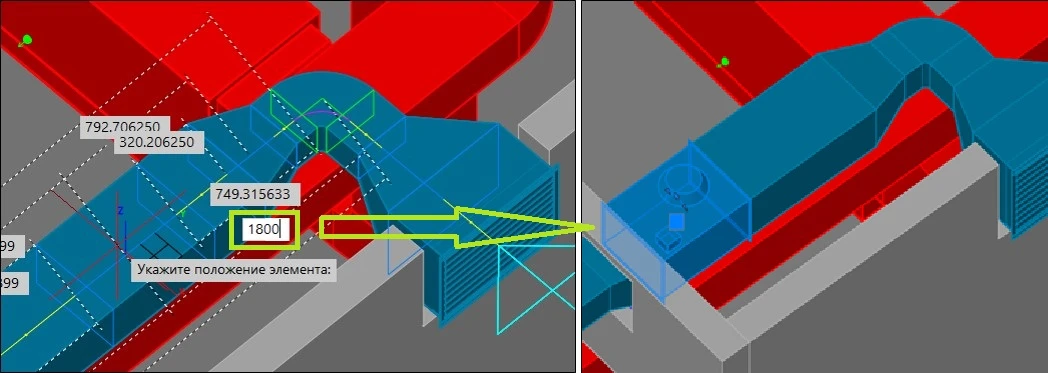

Трехмерное моделирование
Трехмерное моделирование

Трехмерное моделирование

Model Studio CS Отопление и вентиляция предлагает наиболее полный набор инструментов для решения задач компоновки разветвлённых сетей отопления и вентиляции. Высокоэффективные инструменты отрисовки трубопроводов/воздуховодов позволяют трассировать трубопровод/воздуховод по координатам, по углам, с использованием привязок, а также применяя специальные интеллектуальные средства построений, наприм…

Конфигурации

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
