nanoCAD Акции Курсы Услуги Вебинары

Model Studio CS Отопление и вентиляция

Model Studio CS Отопление и вентиляция

Программа предназначена для разработки внутренних сетей отопления и вентиляции (марка ОВ).

Все описание
Задачи
Производство трехмерной компоновки оборудования ;
Выполнение трехмерного эскизирования трубопроводов/воздуховодов с их последующим конструированием или построение трубопроводов/воздуховодов из стандартных элементов базы данных с использованием миникаталогов («спеков») ;
Формирование трехмерных параметрических моделей оборудования ;
Выполнение всех необходимых проверок на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний со смежными специальностями при совместном использовании CADLib Модель и Архив .
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

BIM

Автоматизированное проектирование

Инженерные сети

от 94 300 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Программный комплекс Model Studio CS Отопление и вентиляция предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по внутренним системам отопления, вентиляции и кондиционирования воздуха на проектируемых или реконструируемых объектах. Model Studio CS Отопление и вентиляция значительно расширяет возможности платформ AutoCAD и nanoCAD в области трехмерного проектирования промышленных и гражданских объектов, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие основные задачи: трехмерная компоновка и моделирование; аэродинамический расчет и проверка инженерных решений; формирование и выпуск проектной и рабочей документации.

Model Studio CS Отопление и вентиляция спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.

Системы отопления и вентиляции здания школы, выполненные в ПО Model Studio CS Отопление и вентиляция

Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Отопление и вентиляция:

  • производится трехмерная компоновка оборудования;
  • выполняется трехмерное эскизирование трубопроводов/воздуховодов с их последующим конструированием или построение трубопроводов/воздуховодов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
  • формируются трехмерные параметрические модели оборудования;
  • выполняются все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний со смежными специальностями при совместном использовании CADLib Модель и Архив;
  • средствами программы производится аэродинамический расчет систем вентиляции. Вывод результатов расчета в графическую и табличную документацию;
  • взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
  • генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
  • автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;

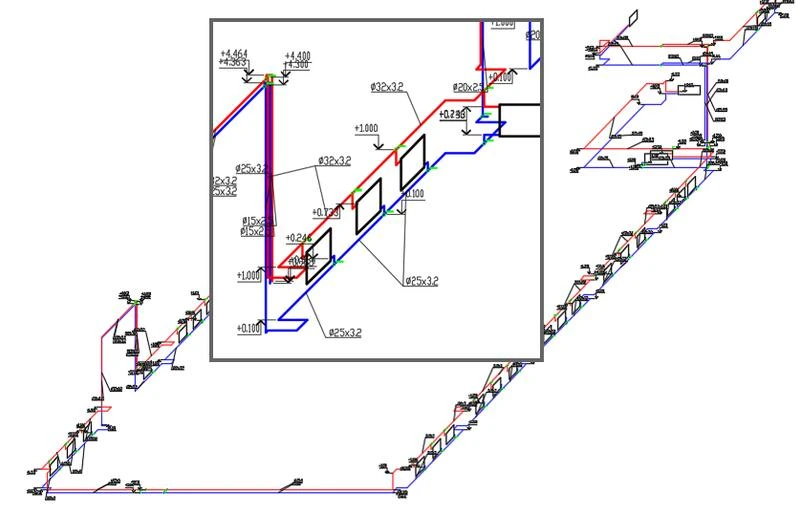

  • генерируется аксонометрическая схема как одного трубопровода/воздуховода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
  • генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
  • автоматически составляются спецификации, экспликации и ведомости, на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD/NanoCAD (спецификация на лист, экспликация на лист).

Задачи

Производство трехмерной компоновки оборудования.
Выполнение трехмерного эскизирования трубопроводов/воздуховодов с их последующим конструированием или построение трубопроводов/воздуховодов из стандартных элементов базы данных с использованием миникаталогов («спеков»).
Формирование трехмерных параметрических моделей оборудования.
Выполнение всех необходимых проверок на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний со смежными специальностями при совместном использовании CADLib Модель и Архив.

Возможности

Компоновка оборудования
Компоновка оборудования

Компоновка оборудования

Компоновка (размещение) оборудования в трехмерном пространстве является одним из наиболее ответственных технических решений при проектировании. Для решения компоновочной задачи в Model Studio CS Водоснабжение и канализация предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе создания проек…
База данных оборудования, изделий и материалов

База данных оборудования, изделий и материалов

Model Studio CS предоставляет возможность использовать в проектируемых установках готовое оборудование из базы данных оборудования, изделий и материалов. База данных оборудования, изделий и материалов непосредственно встроена в среду проектирования и не требует вызова дополнительных программ. Каталоги оборудования, изделий и материалов, входящие в стандартную поставку Model Studio CS, охватывают …

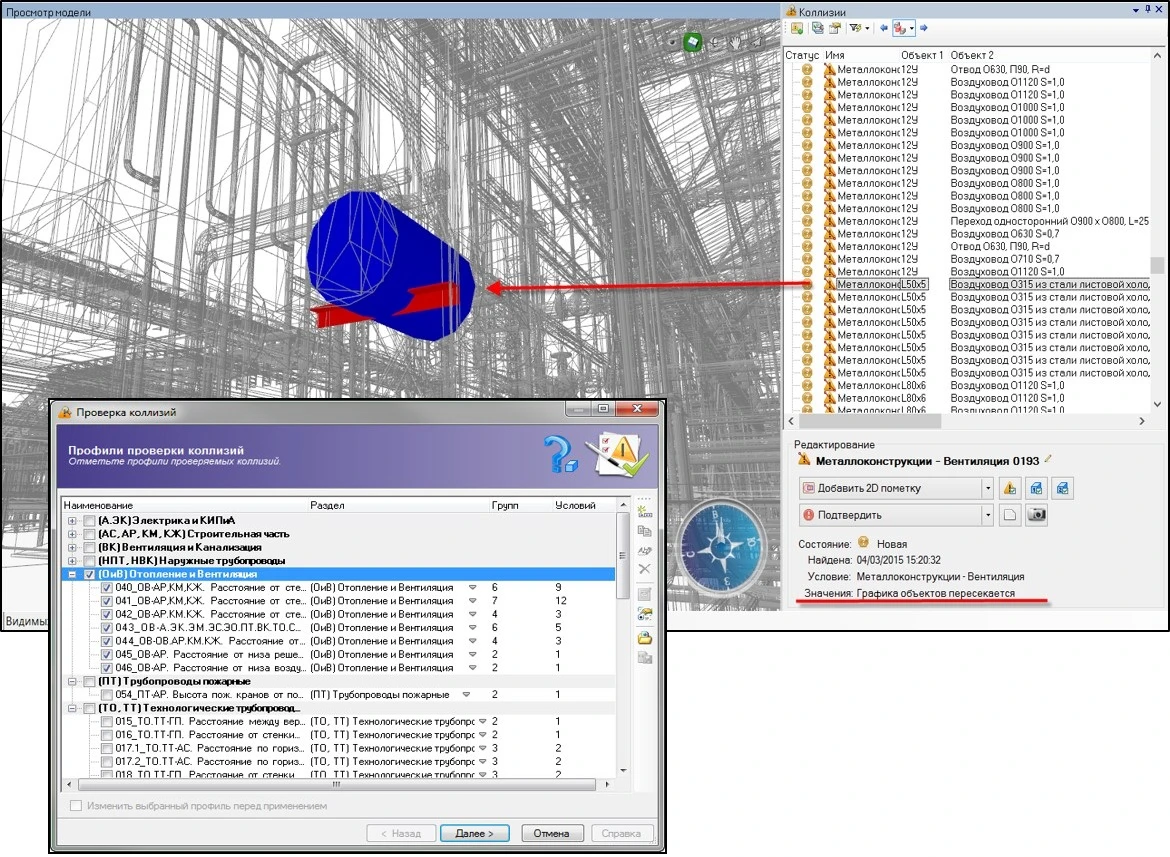

Проверка модели на коллизии

Проверка модели на коллизии

Построение трехмерной модели и ее визуальный анализ при большой плотности трубопроводов/воздуховодов, оборудования и конструкций могут вызывать трудности. Кроме того, если пользоваться обычными решениями, может оказаться весьма трудоемким измерение расстояний между объектами модели. Model Studio CS включает специальный функционал для автоматической проверки нарушений расстояний и самопересечени…

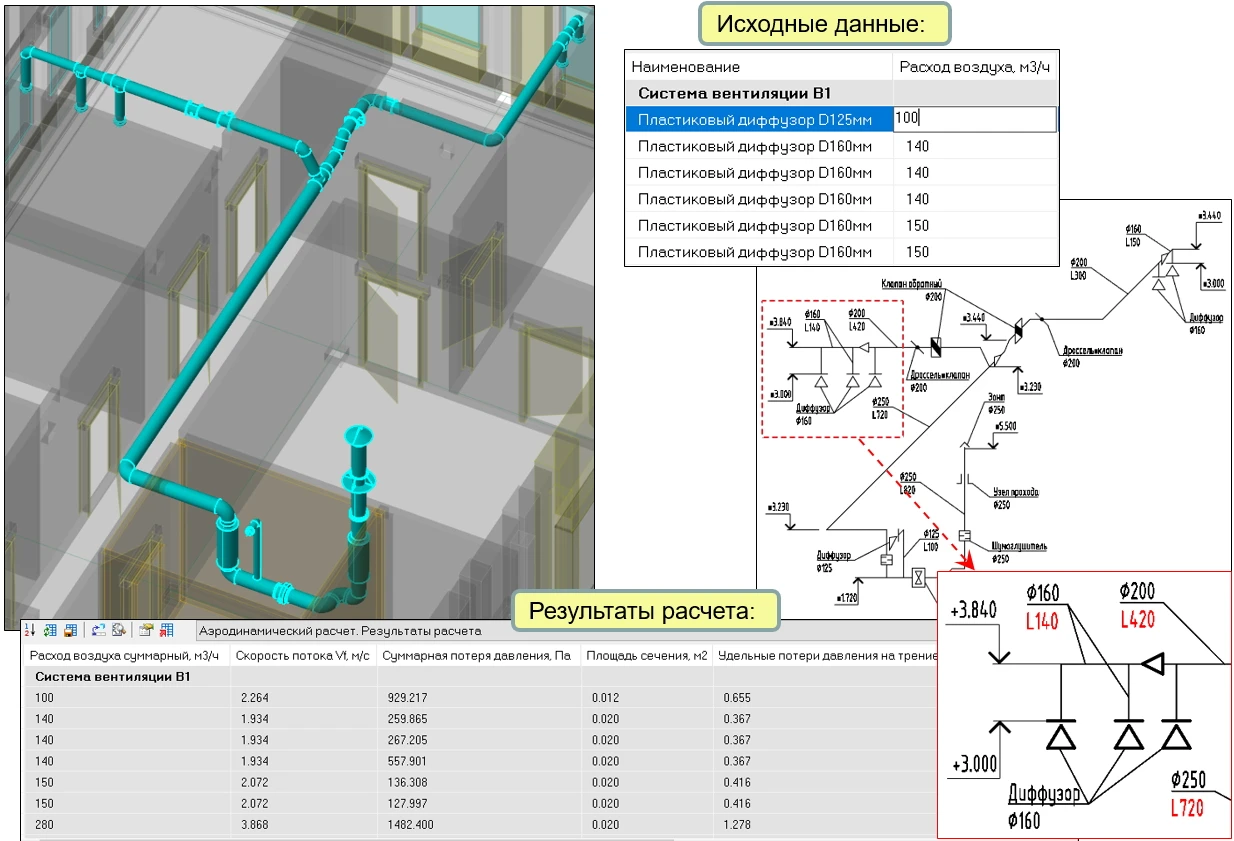

Аэродинамический расчет систем вентиляции средствами Model Studio

Аэродинамический расчет систем вентиляции средствами Model Studio

Model Studio CS Отопление и вентиляция позволяет выполнять расчет расходов и аэродинамических характеристик системы вентиляции. Исходными данными для расчета являются расходы воздуха на конечных элементах системы вентиляции: диффузоры, решетки и пр. Полученные результаты расчета сохраняются в параметрах элементов системы вентиляции и могут быть выведены в табличном виде (таблица Word, Excel, CAD-п…

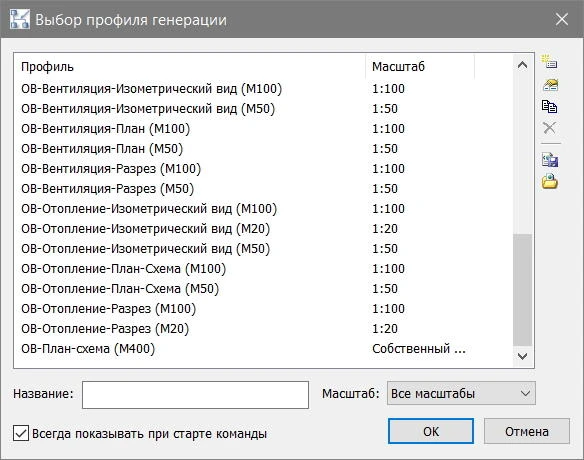

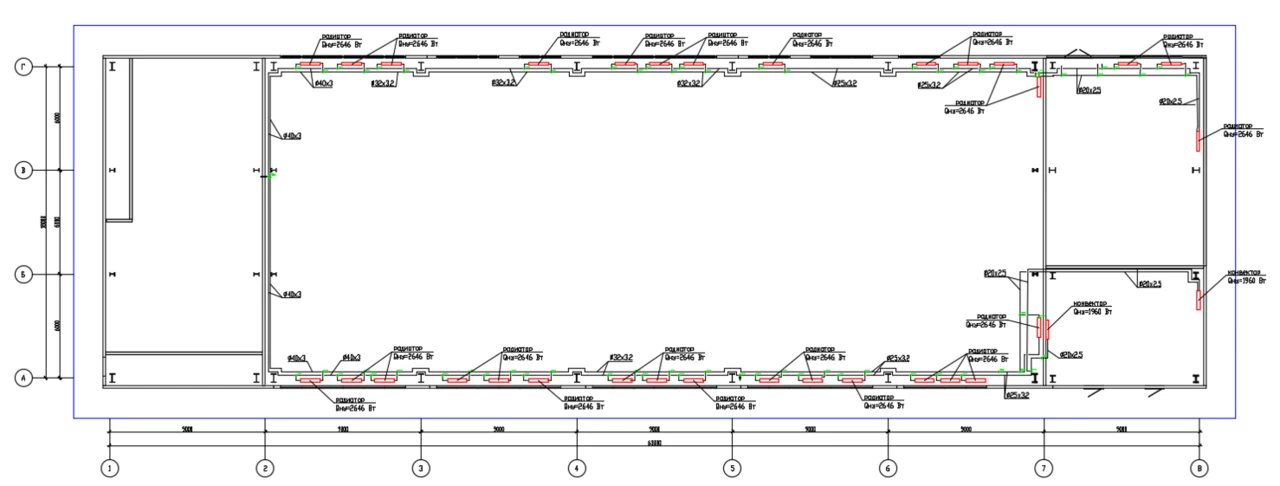

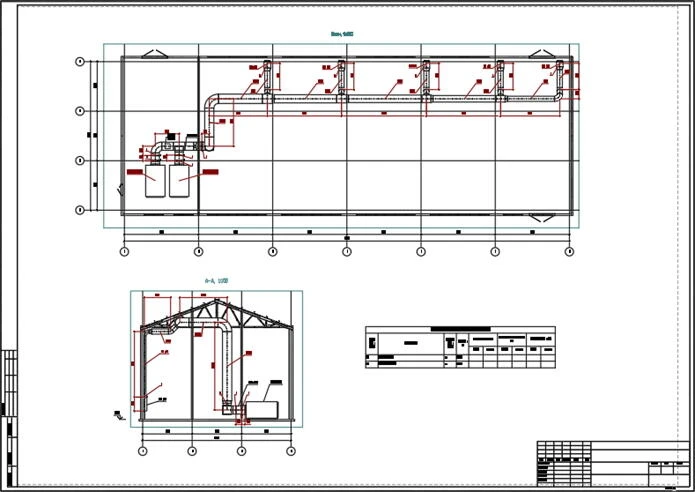

Автоматическая генерация чертежей планов, видов, разрезов и схем
Автоматическая генерация чертежей планов, видов, разрезов и схем
Автоматическая генерация чертежей планов, видов, разрезов и схем
Автоматическая генерация чертежей планов, видов, разрезов и схем
Автоматическая генерация чертежей планов, видов, разрезов и схем

Автоматическая генерация чертежей планов, видов, разрезов и схем

Model Studio CS Отопление и вентиляция располагает уникальными средствами документирования, которые обеспечивают автоматическое получение высококачественных чертежей. Разработчики Model Studio CS Отопление и вентиляция постарались сделать процесс документирования удобным, простым, не требующим специальных знаний, но в то же время позволяющим получать необходимую документацию быстро и качественн…
Автоматическое формирование спецификации и табличных документов
Автоматическое формирование спецификации и табличных документов
Автоматическое формирование спецификации и табличных документов
Автоматическое формирование спецификации и табличных документов

Автоматическое формирование спецификации и табличных документов

На основе разрабатываемой средствами Model Studio CS трехмерной информационной модели генерируется полный комплект табличной документации: спецификации оборудования и материалов, заказные спецификации, экспликации оборудования и др. Генерация происходит полностью в автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения, в которое будет выгружен финальный в…
Работа в CADLib Проект

Работа в CADLib Проект

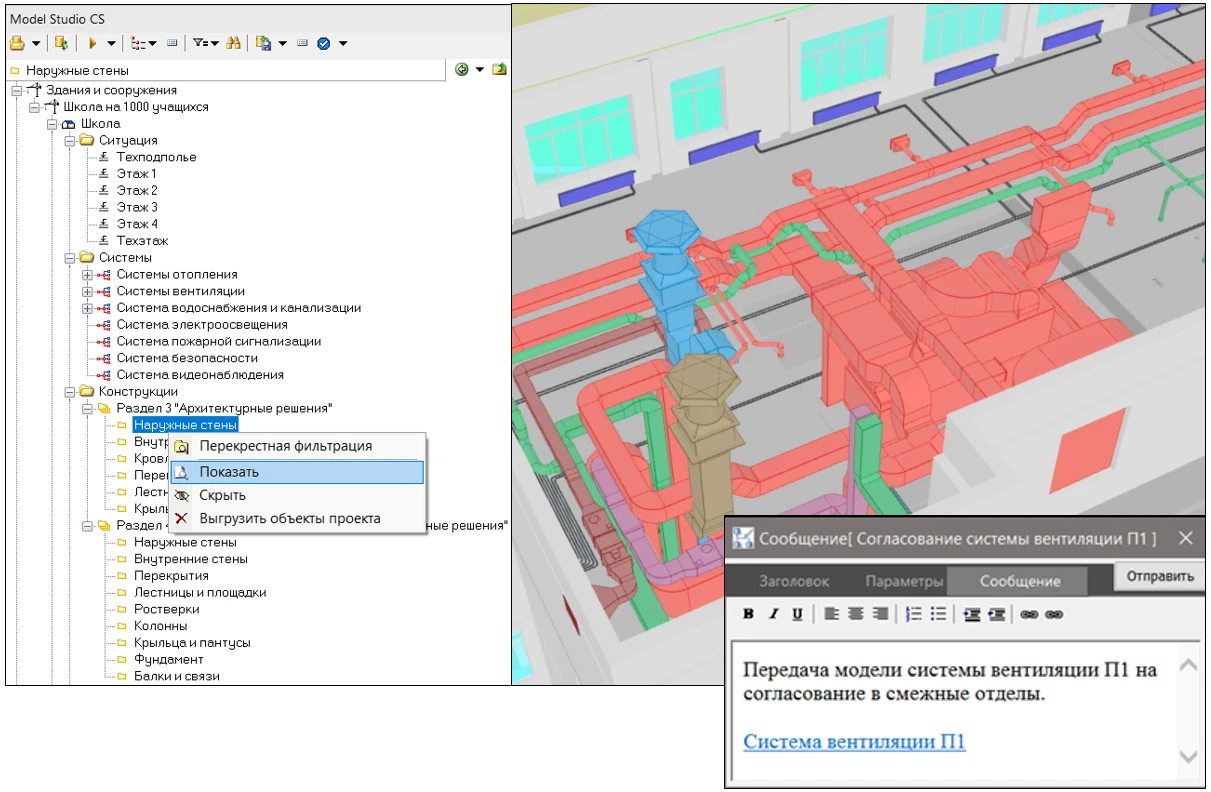

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS Отопление и вентиляция полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей. В любой момент разработки трехмерной модели пользователь…

Конфигурации

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

+
