Model Studio CS Открытые распределительные устройства

Model Studio CS Открытые распределительные устройства

Программа предназначена для проектирования электрических подстанций, открытых и закрытых распредустройств для электрических сетей всех классов напряжения (марки ПС).

Все описание
Задачи
Трехмерное проектирование подстанций ;
Расчеты в среде проектирования ;
Проверка инженерных решений. В процессе конструирования гирлянды изоляторов производится расчет числа изоляторов по длине пути утечки ;
Формирование и выпуск проектной и рабочей документации .
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Автоматизированное проектирование

Инженерный анализ

Оформление чертежей

Электротехнические решения

от 196 700 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Model Studio CS ОРУ значительно расширяет возможности платформ nanoCAD и AutoCAD, делая работу инженера более комфортной и эффективной.

Программный комплекс позволяет решать широкий круг задач:

  • трехмерное проектирование подстанций;
  • расчеты в среде проектирования;
  • проверка инженерных решений. В процессе конструирования гирлянды изоляторов производится расчет числа изоляторов по длине пути утечки;
  • формирование и выпуск проектной и рабочей документации;
  • интеграция со смежными отделами посредством CADLib Проект.

В Model Studio CS Открытые распределительные устройства реализован весь необходимый инструментарий для компоновки и выпуска проектной/рабочей документации по открытым распределительным устройствам (ОРУ), закрытым распределительным устройствам (ЗРУ), расчета механической части гибких ошиновок открытых распределительных устройств и вводов воздушных линий электропередач электрических станций и подстанций.

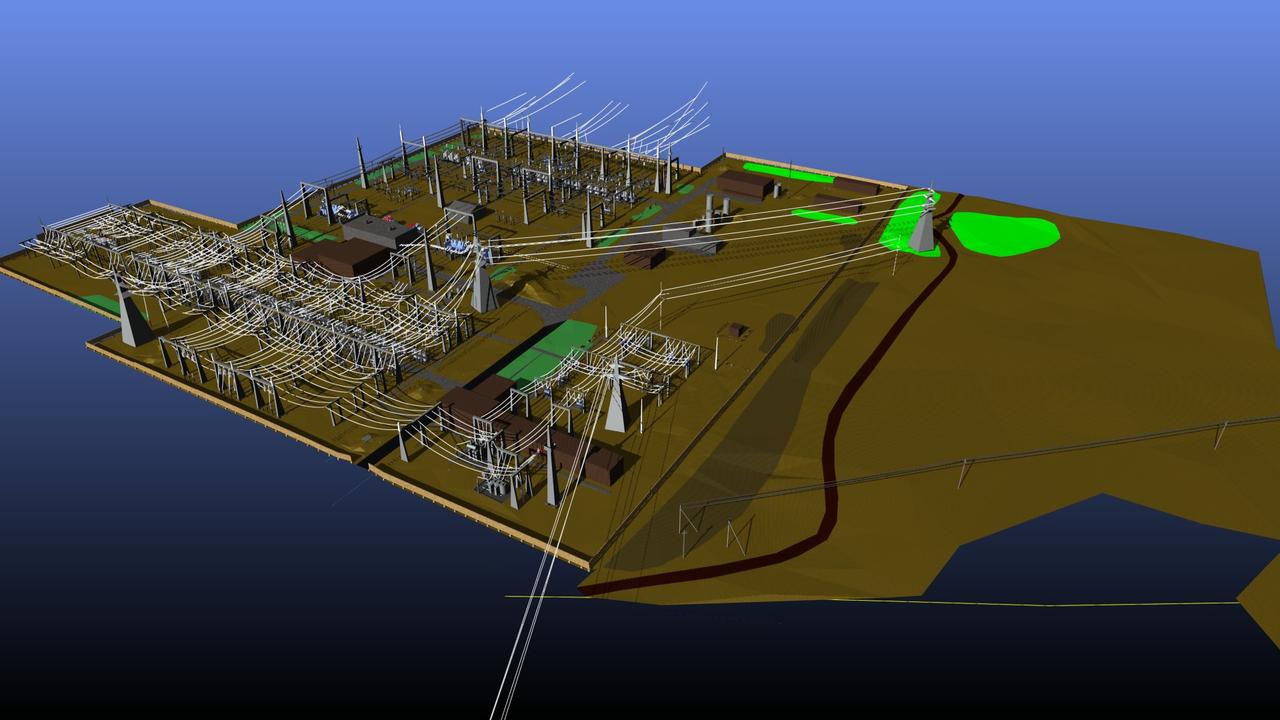

Проектируйте всю модель подстанции в Model Studio CS ОРУ

Model Studio CS ОРУ спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.

Задачи

Трехмерное проектирование подстанций.
Расчеты в среде проектирования.
Проверка инженерных решений. В процессе конструирования гирлянды изоляторов производится расчет числа изоляторов по длине пути утечки.
Формирование и выпуск проектной и рабочей документации.

Возможности

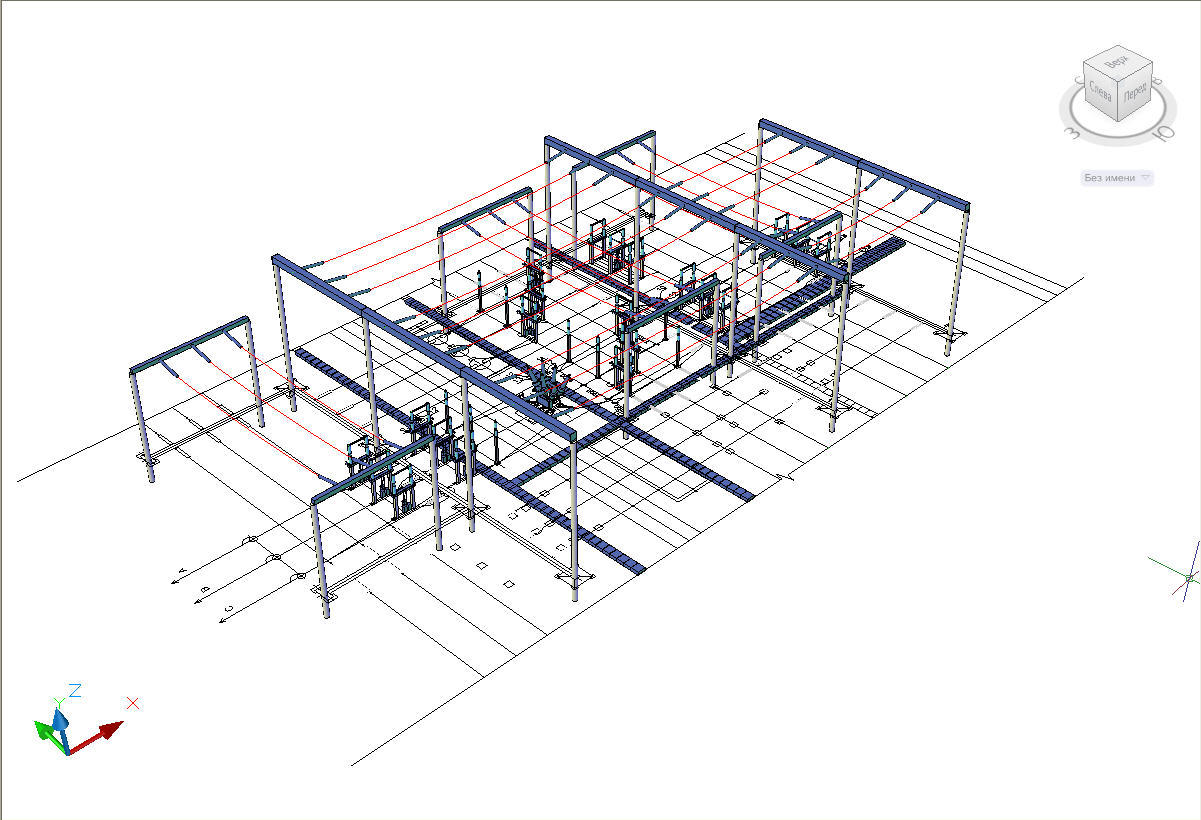

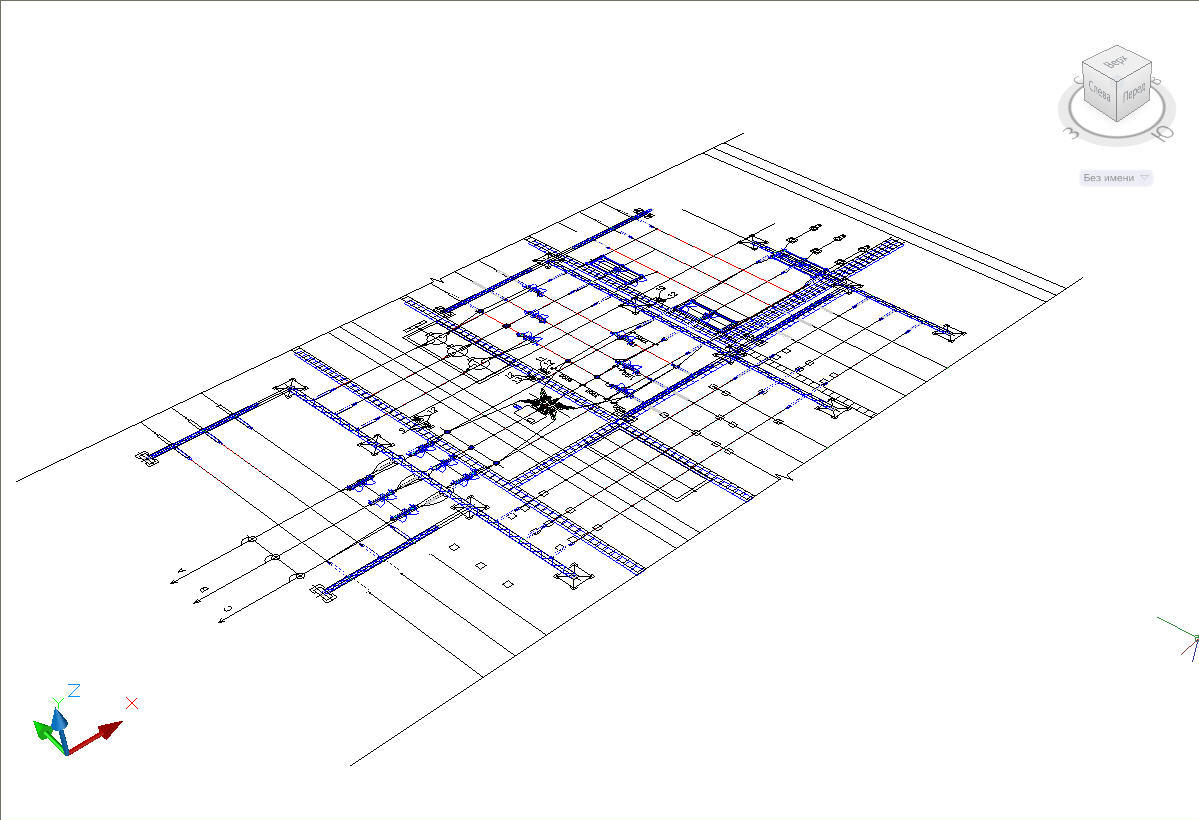

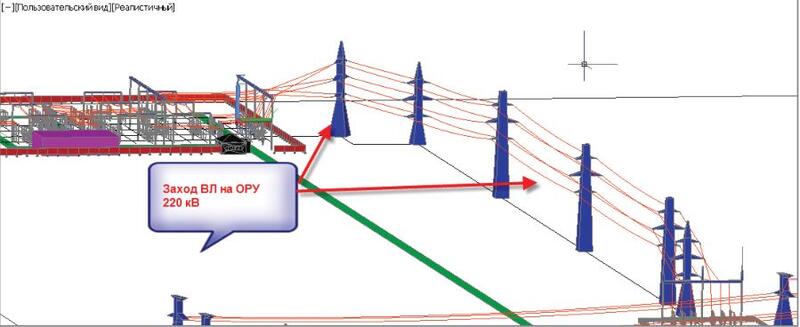

Разработка планов размещения оборудования
Разработка планов размещения оборудования
Разработка планов размещения оборудования

Разработка планов размещения оборудования

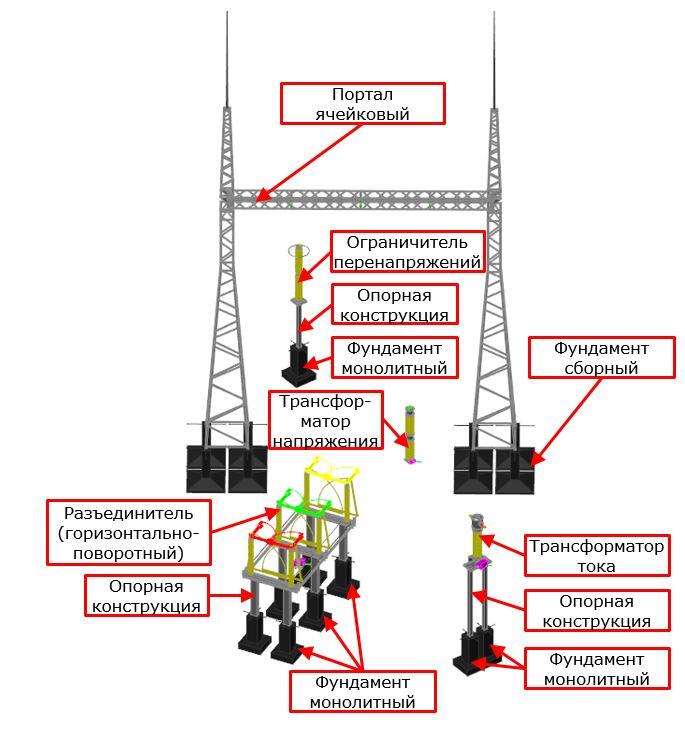

Для компоновки (размещения) оборудования в трехмерном пространстве в Model Studio CS ОРУ предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность в любой момент и на любом этапе реализации проекта проверить допустимые расстояния. Комплекс Model Studio CS прошел тщательное эргономическое тестирование, по результатам которого были разработаны специальные с…
База данных оборудования
База данных оборудования

База данных оборудования

База данных оборудования, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ. Инженер, использующий Model Studio CS ОРУ, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Существует возможность предварительно (без в…

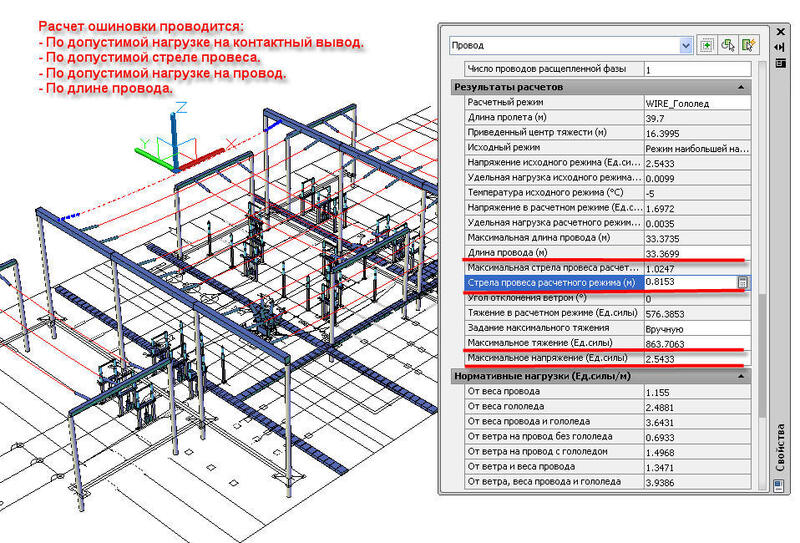

Расчеты в среде проектирования

Расчеты в среде проектирования

Model Studio CS ОРУ оснащен встроенной подсистемой механического расчета проводов, тросов и волоконно-оптических кабелей, встроенных в грозозащитный трос, благодаря которой автоматически рассчитываются длина провода/троса/кабеля, тяжения, стрелы провеса, а также другие параметры и, как результат, отрисовывается кривая провисания провода/троса/кабеля. Механический расчет выполняется в соответствии …
Проверка инженерных решений
Проверка инженерных решений
Проверка инженерных решений
Проверка инженерных решений

Проверка инженерных решений

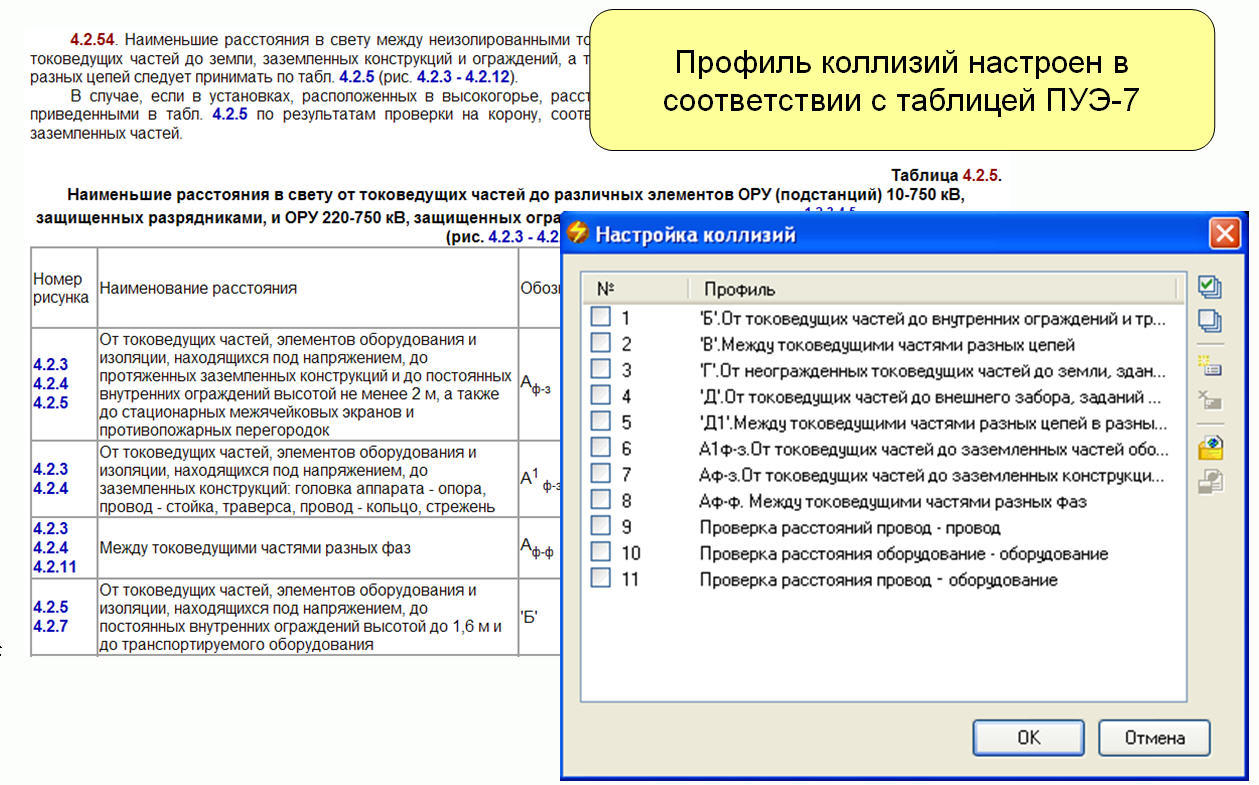

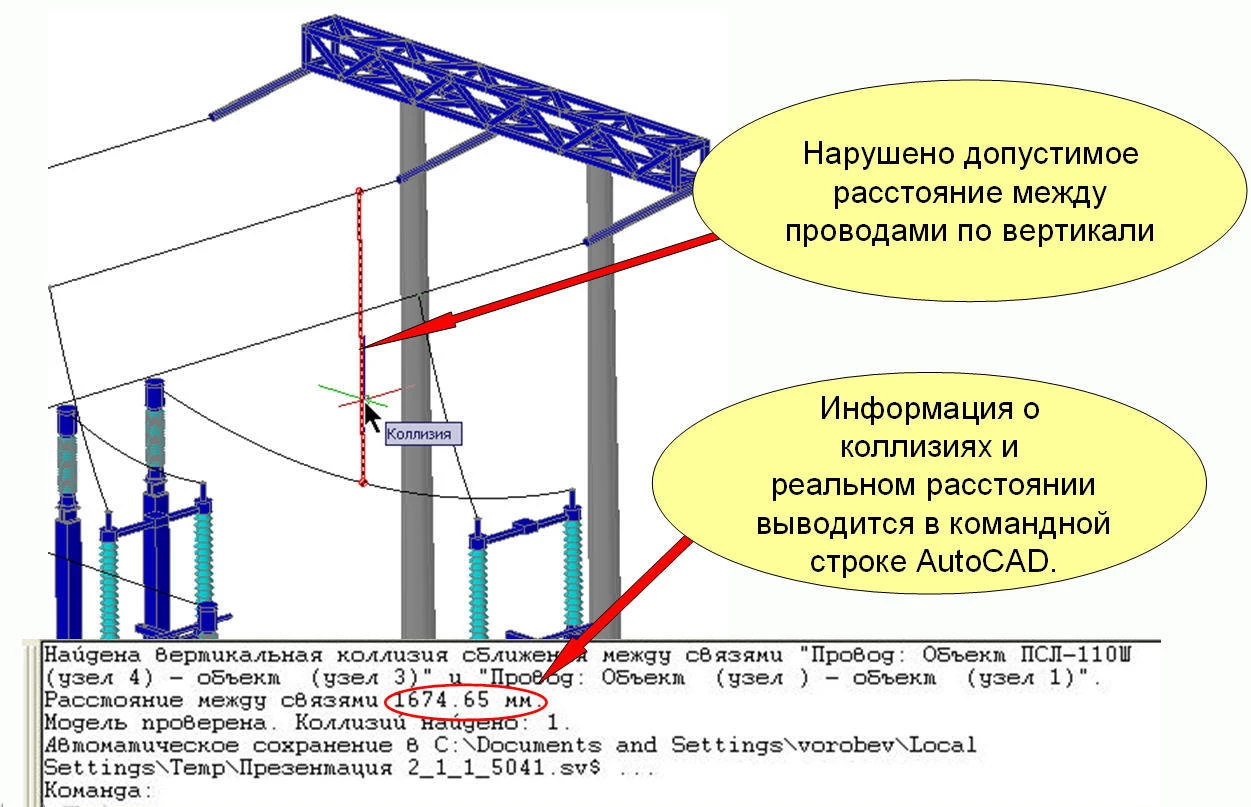

Программа выполняет следующие проверки: проверка допустимых расстояний между оборудованием; проверка допустимых расстояний между проводами и оборудованием; проверка допустимого расстояния между проводами. По умолчанию профиль коллизий в Model Studio CS ОРУ настроен в соответствии с таблицей 4.2.54 ПУЭ-7, что позволяет сразу же приступить к работе с ним. При желании пользователь может само…
Заглушка

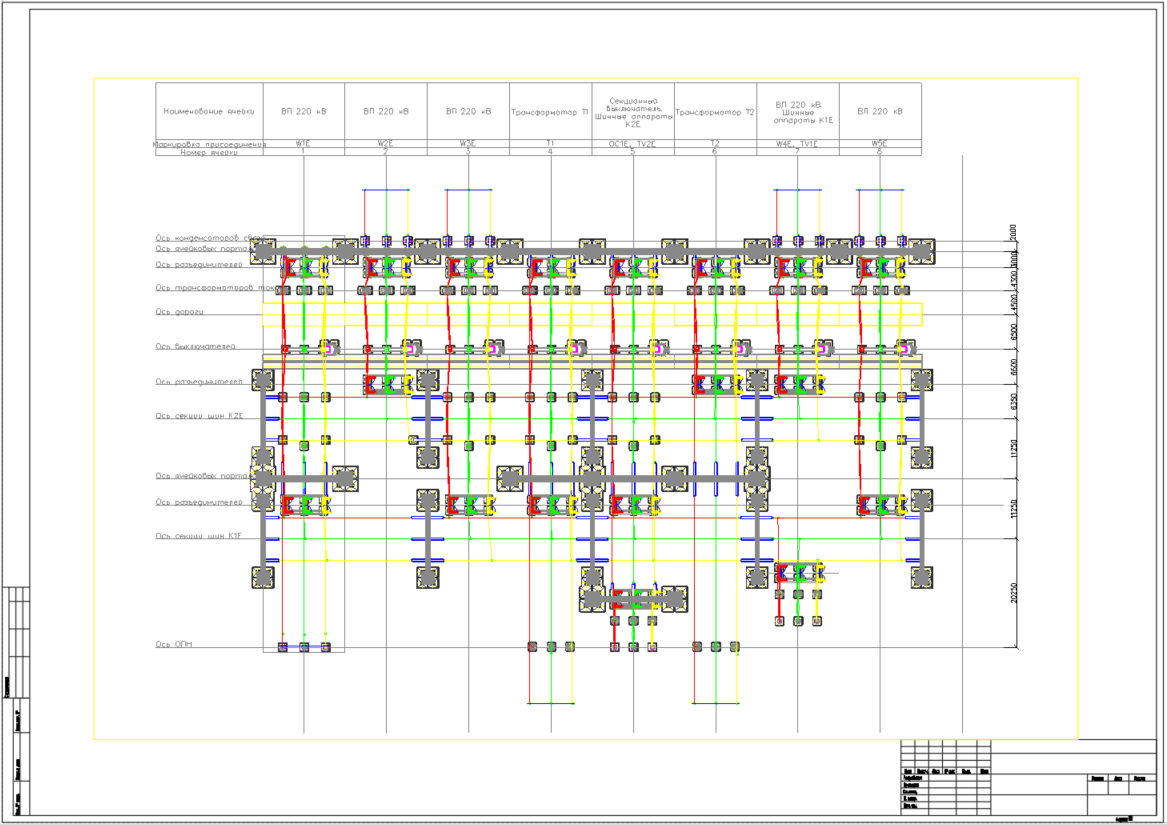

Формирование и выпуск рабочей и проектной документации

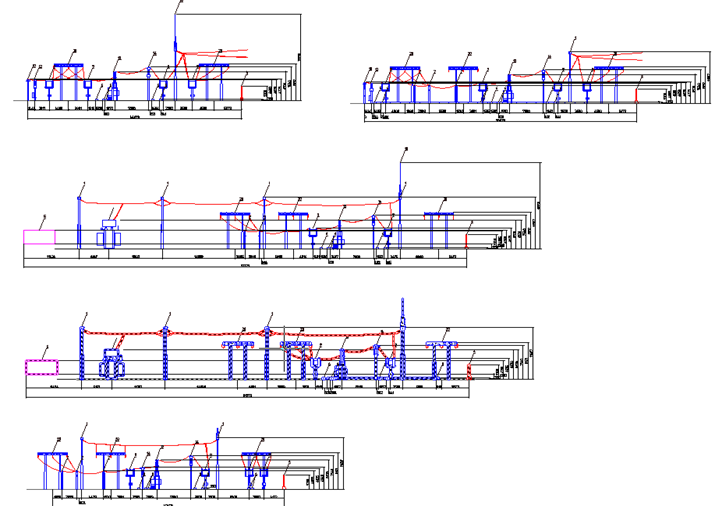

На основе модели средствами Model Studio CS ОРУ можно получить высококачественные чертежи и спецификации.

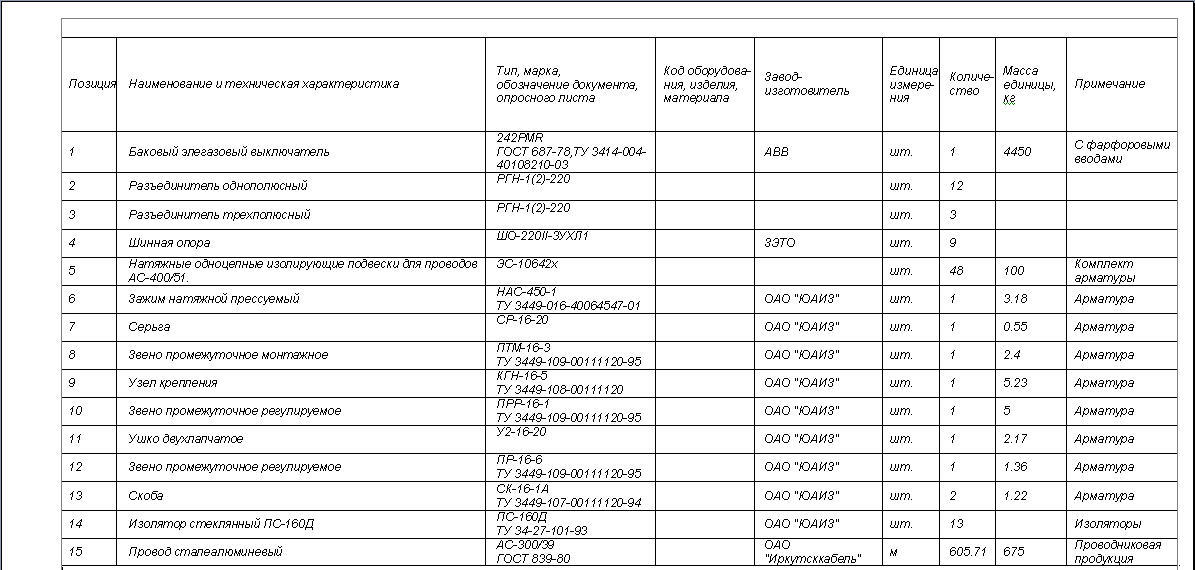

Табличные документы

Табличные документы

Для удобства работы с моделью предусмотрен виртуальный спецификатор — всегда доступное для просмотра специальное диалоговое окно, где состав модели отображается в виде таблицы заданной формы (при необходимости пользователь может задать собственный вариант таблицы). Комплекс Model Studio CS ОРУ позволяет нажатием одной кнопки формировать спецификации, экспликации, ведомости, сохраняя их в наиболее…
Работа с CADLib Проект

Работа с CADLib Проект

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS ОРУ, полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей. При формировании трехмерной модели можно в любой момент подгружать из базы д…

Конфигурации

Новые возможности

База данных оборудования, изделий и материалов MS ОРУ пополнена объектами для моделирования РУ

В базу данных оборудования, изделий и материалов MS ОРУ добавлены новые категории

  • изделия для электрооборудования;
  • крепежные изделия.

Добавлены настройки для создания, загрузки и выполнения заданий

Обновлены настройки для корректного сопряжения узлов деталей гирлянд изоляторов

Добавлены новые стили оформления объектов модели

  • класс напряжения;
  • оборудование по фазам;
  • провода (связи) по фазам;
  • стадия жизненного цикла.

Обновлены настройки профилей экспорта для генерации табличных документов, профили простановки размеров для вывода проекций

Доработан экспорт в IFC в части объектов MS ОРУ

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
