Model Studio CS ОПС

Model Studio CS ОПС

Программа предназначена для трехмерного проектирования систем охранно-пожарной сигнализации, СОУЭ, СКУД, систем видеонаблюдения. Функционал программы позволяет создавать зоны ОПС и расставлять извещатели в автоматическом режиме, выполнять проверку расстановки извещателей и подключать их по шлейфу, генерировать планы, структурные схемы и табличную документацию, выполнять компоновку кабельных конструкций любой сложности, производить трассировку и раскладку кабелей.

Все описание
Задачи

Создание зон ОПС для расчета автоматической расстановки пожарных извещателей

Автоматическая расстановка пожарных извещателей в зонах ОПС с учетом алгоритма принятия решений о пожаре и решетки расстановки (СП 484.1  311  500.2020)

Подключение оборудования по шлейфу

Конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве

Все задачи

от 94 300 ₽

Также заявку на программное обеспечение можете направить через мессенджеры

Информация на сайте ни при каких условиях не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Описание, технические характеристики, комплектация и внешний вид продукта могут отличаться от заявленных или могут быть изменены производителем без предупреждения

Описание

Программный комплекс Model Studio CS ОПС позволяет разрабатывать и моделировать системы охранно-пожарной сигнализации, системы оповещения и управления эвакуацией, системы контроля и управления доступом, системы видеонаблюдения. Функционал программы также обеспечивает возможность осуществлять прокладку кабелей по кабельным конструкциям, формировать и выпускать кабельный журнал шлейфов, кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ, планы расположения оборудования и прокладки кабелей, структурные схемы. Программный комплекс включен в общую технологию проектирования, реализованную в линейке программных продуктов Model Studio CS.


О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Задачи

  • создание зон ОПС для расчета автоматической расстановки пожарных извещателей;
  • автоматическая расстановка пожарных извещателей в зонах ОПС с учетом алгоритма принятия решений о пожаре и решетки расстановки (СП 484.1  311  500.2020);
  • подключение оборудования по шлейфу;
  • конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
  • трассировка и раскладка кабелей;
  • получение оформленных планов, разрезов и сечений на кабельные конструкции;
  • получение структурных схем;
  • формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, nanoCAD/AutoCAD);
  • интеграция с программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов CADLib Модель и Архив.

Функционал

База данных

База данных программы Model Studio CS ОПС включает в себя информацию по специализированному оборудованию, изделиям и материалам, применяемым для выполнения трехмерной модели систем охранно-пожарной сигнализации и кабельной раскладки. Данные об объектах базы хранятся в CADLib — Менеджере библиотек стандартных компонентов для линейки программ Model Studio CS, в основу которого положена СУБД Microsoft SQL Server или Postgres. Объекты базы содержат необходимый набор параметров, используемых для выполнения расчетов, разработки проектных решений и оформления проектной документации.

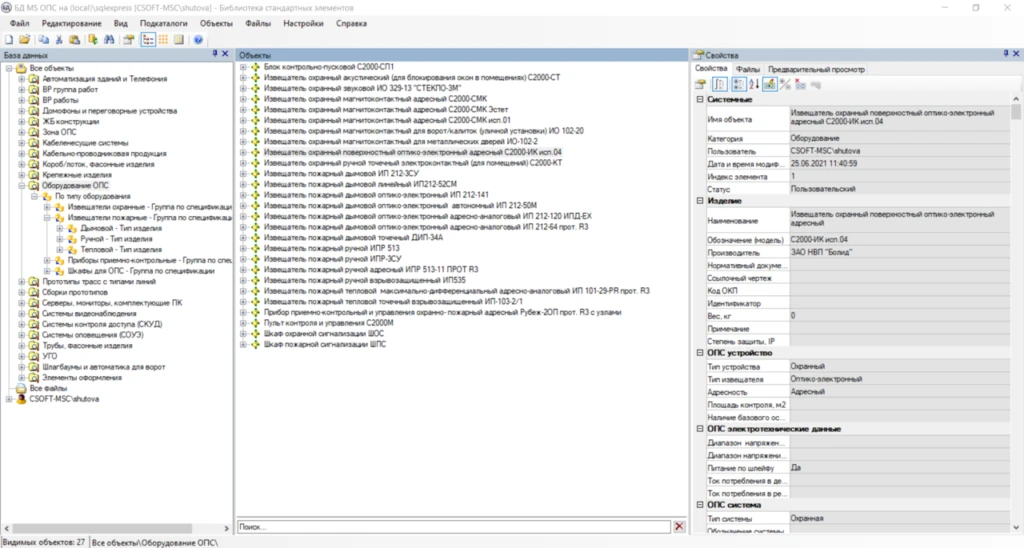

База данных имеет настраиваемую систему классификаторов и выборок, которые помогают пользователю быстро найти необходимое оборудование, определиться с его типоразмерами, а также просмотреть его характеристики. Создавая классификаторы и выборки по заданным правилам, пользователь может сформировать нужное ему для работы отображение содержимого базы. Сформированные подобным образом классификатор или выборка отображаются в виде дерева папок, внутри которых находятся элементы, отвечающие заданным правилам.

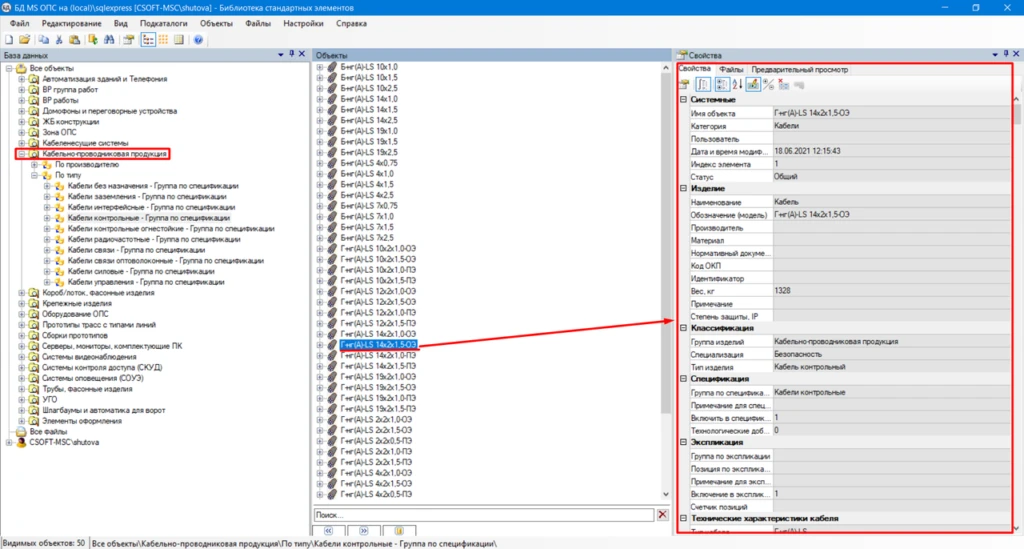

Обладая интуитивно понятным интерфейсом, Менеджер библиотек стандартных компонентов позволяет не только управлять существующими объектами базы, но и создавать новые, редактировать их параметры, привязывать к ним графическое изображение.
Раздел базы данных «Кабельно-проводниковая продукция» содержит информацию по кабельной продукции, выпускаемой отечественными и зарубежными производителями. Для каждого кабеля здесь приведены сведения, необходимые при выполнении модели кабельной раскладки (тип, обозначение (модель), вес, наружный диаметр, материал изоляции, число и сечение жил), а также при подготовке проектных документов — кабельных журналов и спецификаций (номер ГОСТа или технических условий, код общероссийского классификатора продукции, наименование предприятия-изготовителя, полное наименование модели и т.д.).

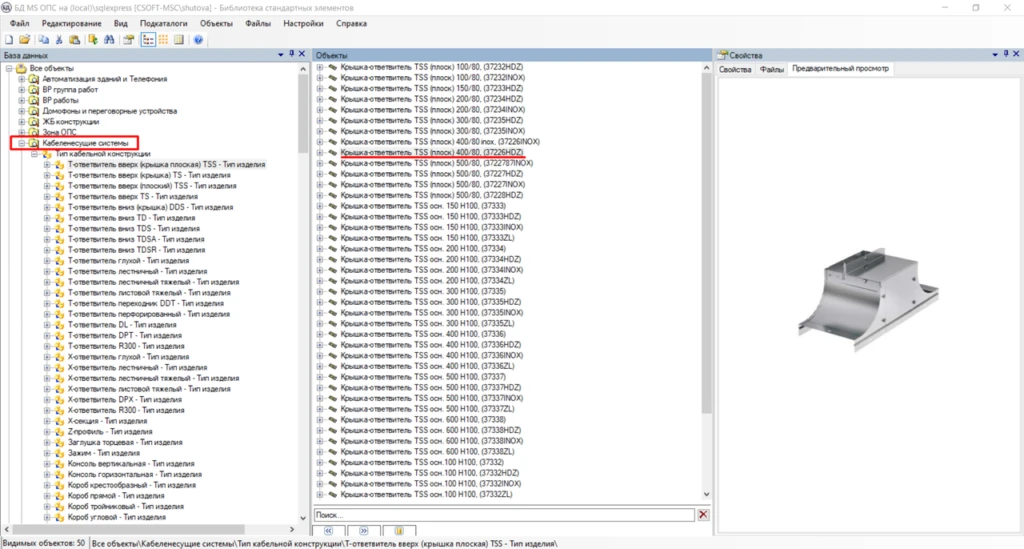

В разделе «Кабеленесущие системы» собрана информация по кабельным конструкциям, из которых состоят сооружения для прокладки кабелей (лотки различных типов, углы поворотов в горизонтальной и вертикальной плоскости, тройниковые и крестообразные секции, стойки, консоли, скобы подвесные и т.д.).

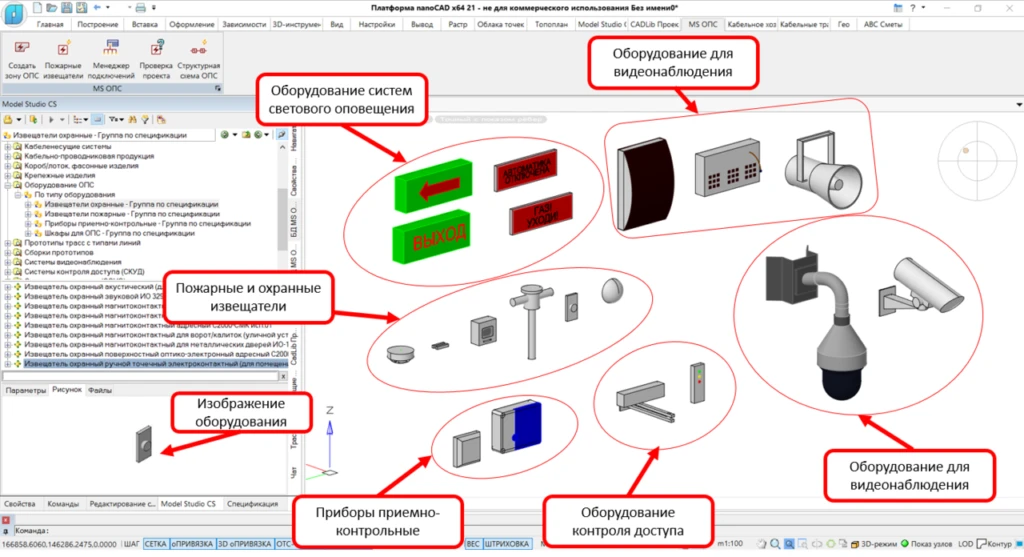

В разделах «Оборудование ОПС», «Системы оповещения (СОУЭ)», «Системы контроля доступа (СКУД)», «Системы видеонаблюдения», «Домофоны и переговорные устройства», «Автоматизация зданий и телефония», «Серверы, мониторы, комплектующие ПК» содержится информация по различному оборудованию, которое может быть задействовано при создании трехмерной модели. Все объекты оборудования имеют узлы подключения (точки, к которым будет подключен кабель). Каждому оборудованию присвоено свое условно-графическое обозначение (УГО) для корректного отображения на плане и на схеме.

В программе возможно создание различных компоновочных решений (монтажных узлов), предлагаемых изготовителями. Зачастую одно и то же конструкторское решение может воплощаться разными способами. Программа Model Studio CS ОПС позволяет сформировать такие узлы из отдельных элементов базы и в дальнейшем использовать их при выполнении модели кабельной раскладки. Учет деталей и изделий, из которых состоит монтажный узел, осуществляется программой автоматически.

Создание зон ОПС

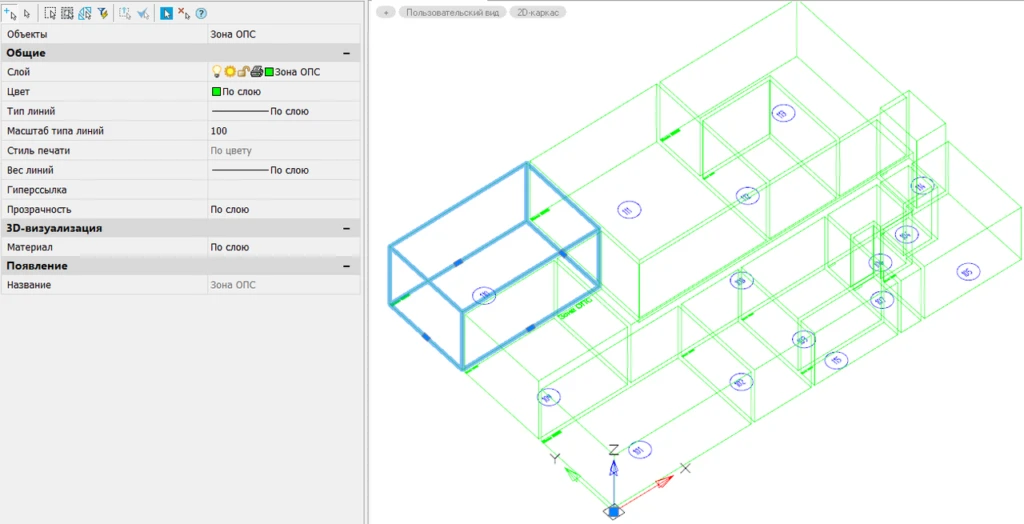

Программа Model Studio CS ОПС позволяет создавать зоны ОПС, которые моделируют в трехмерном пространстве объем, подлежащий защите с помощью элементов охранной и пожарной сигнализации. Зона ОПС формируется пользователем путем отрисовки ее контура или же путем считывания контуров объекта проекта «Помещение». При создании зоны ОПС выбирается алгоритм принятия решения о пожаре, от которого будет зависеть автоматическая расстановка пожарных извещателей. Программа позволяет создавать зоны ОПС также для фальшпола и фальшпотолка.

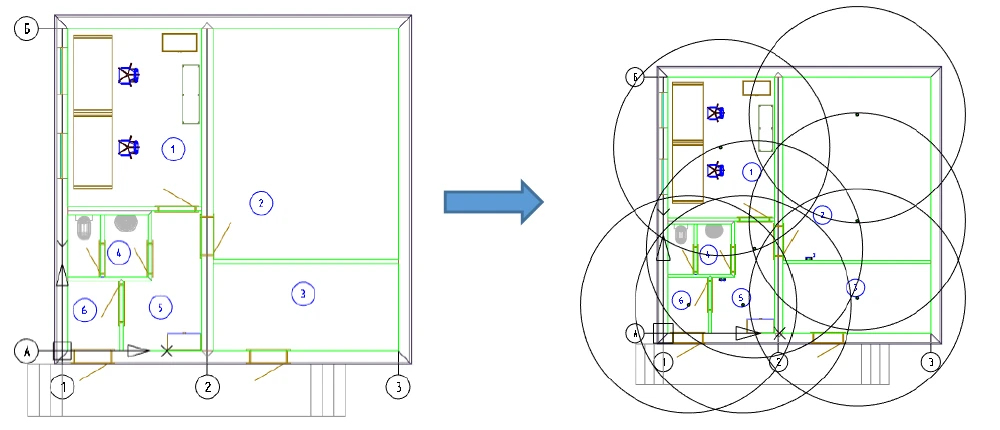

Автоматическая расстановка пожарных извещателей по СП 484.1311500.2020

Программа Model Studio CS ОПС позволяет автоматически расставлять пожарные извещатели в заранее созданных зонах ОПС. Автоматическая расстановка пожарных извещателей выполняется на основе СП 484.1311500.2020. При этом учитываются алгоритм принятия решения о пожаре (влияет на количество извещателей в зоне) и тип решетки расстановки извещателей (влияет на способ размещения извещателей в зоне относительно друг друга).
Извещатели можно расставлять как с зонами покрытия, так и без них.

Проверка расстановки пожарных извещателей

Функционал программы позволяет выполнять проверку ручной расстановки пожарных извещателей в зонах ОПС на соответствие требованиям СП 484.1311500.2020, а именно проверки количества извещателей в определенной зоне и расстояния друг от друга и от стен в зоне ОПС. При нарушении условий проверки создается объект «Коллизия». Этот функционал поможет отследить и предотвратить возможные ошибки при проектировании.

Подключение оборудования и раскладка кабеля

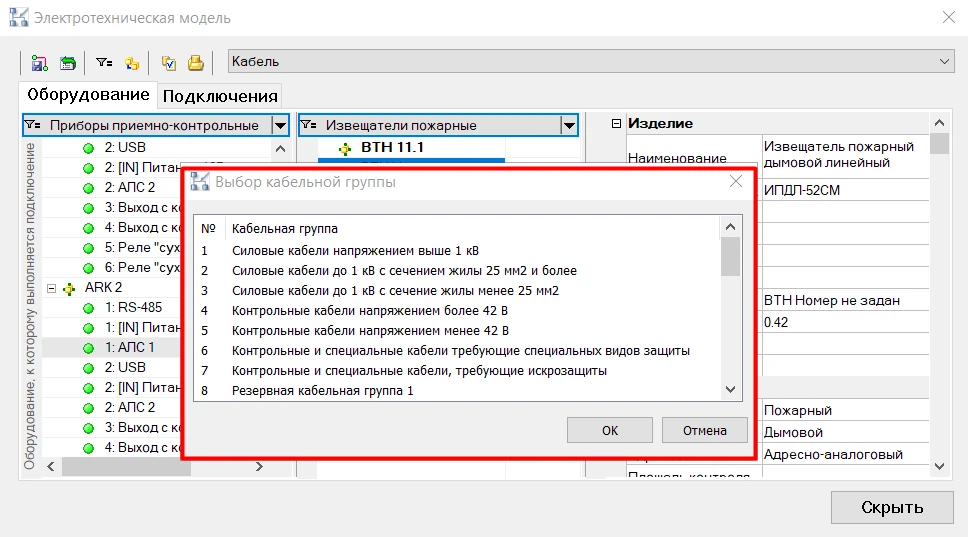

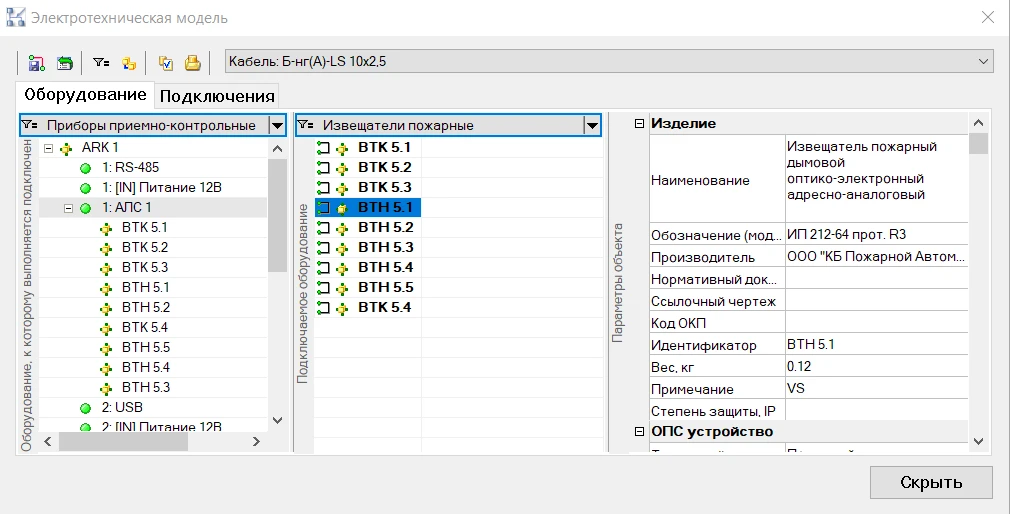

Подключение оборудования в программном комплексе Model Studio CS выполняется с помощью специального окна Менеджера подключений, которое обеспечивает прямой доступ ко всем элементам проектируемой системы, задействованным в соединениях в том или ином месте, а также управление всеми соединениями системы на разных этажах и в разных помещениях. Этот редактор позволяет подключать оборудование по шлейфу, выбирать и изменять тип кабельной группы для каждого кабеля.

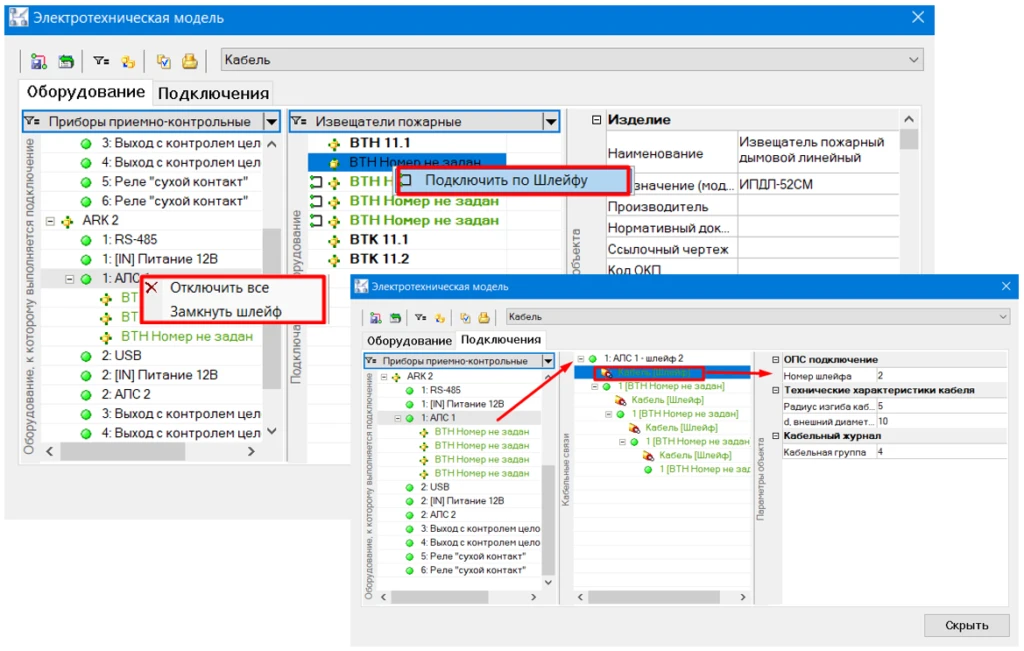

Для подключения достаточно выбрать из базы данных кабель, указать оборудование и узел, к которому необходимо подключить оборудование, выбрать тип подключения, ввести номер шлейфа (если оборудование подключается по шлейфу), выбрать кабельную группу для подключаемого кабеля, а затем сохранить изменения. Model Studio CS ОПС определяет кратчайший путь по трассам от одного объекта до другого. В окне Менеджера подключений можно менять порядок следования извещателей в шлейфе, замыкать/размыкать шлейф, подключать извещатели к уже созданному шлейфу. После подключения информацию о созданных кабельных связях также можно посмотреть в Менеджере подключений в окне Подключения. Атрибуты оборудования и кабелей доступны для редактирования.

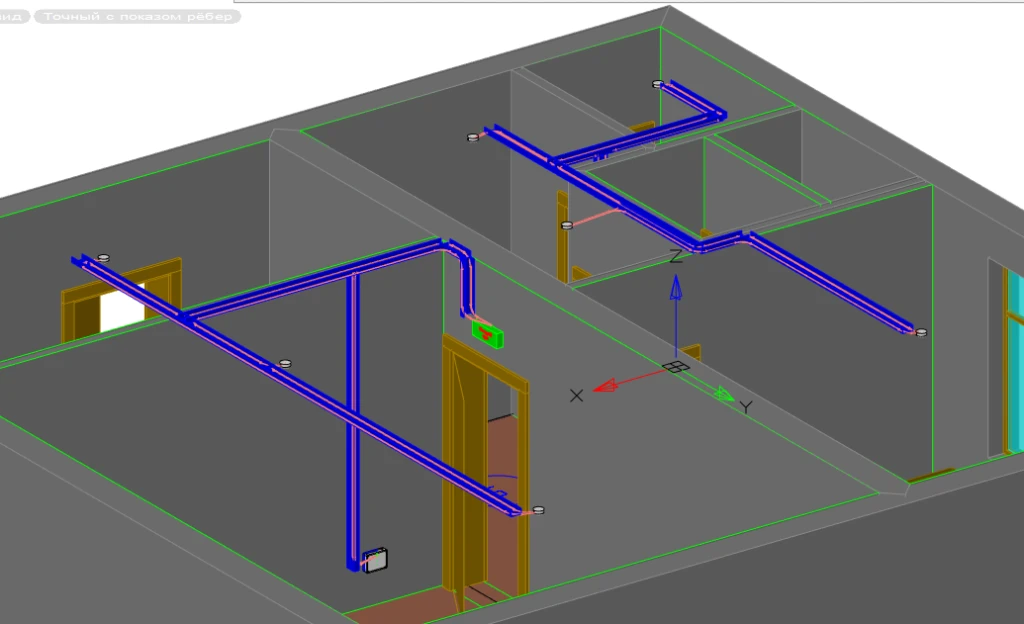

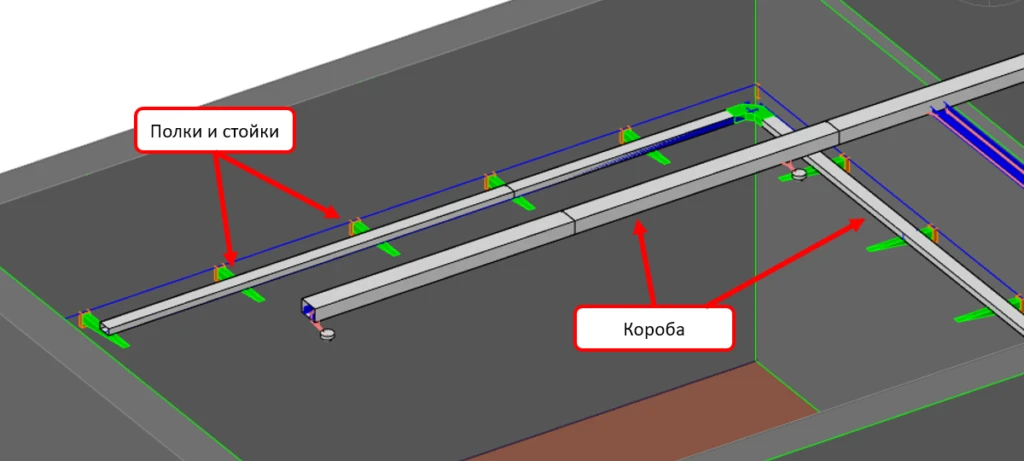

Прокладка кабелей осуществляется по кабельным конструкциям, для проектирования которых требуется выбрать нужные детали из базы данных и разместить их на модели. Все кабельные конструкции — это «умные» объекты программы, способные автоматически определять в пространстве свое положение относительно друг друга. Например, достаточно потянуть лоток за «ручку» — и он растянется на требуемую длину; аналогично ведут себя и кабельные эстакады. Кабельные конструкции Model Studio CS можно копировать, перемещать, поворачивать — на них распространяются все функции и команды графической платформы.
Доступна трассировка кабельных конструкций по миникаталогам (заранее подготовленным наборам конструкций) с автоматической подстановкой углов поворота, тройников, крестовин.

Получение табличной документации

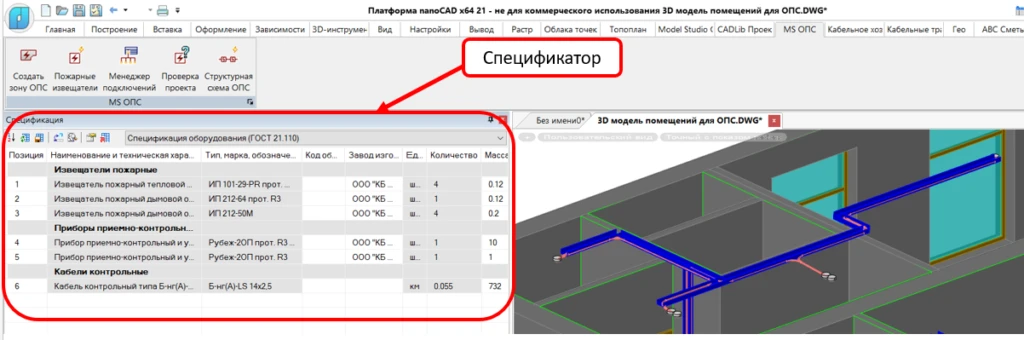

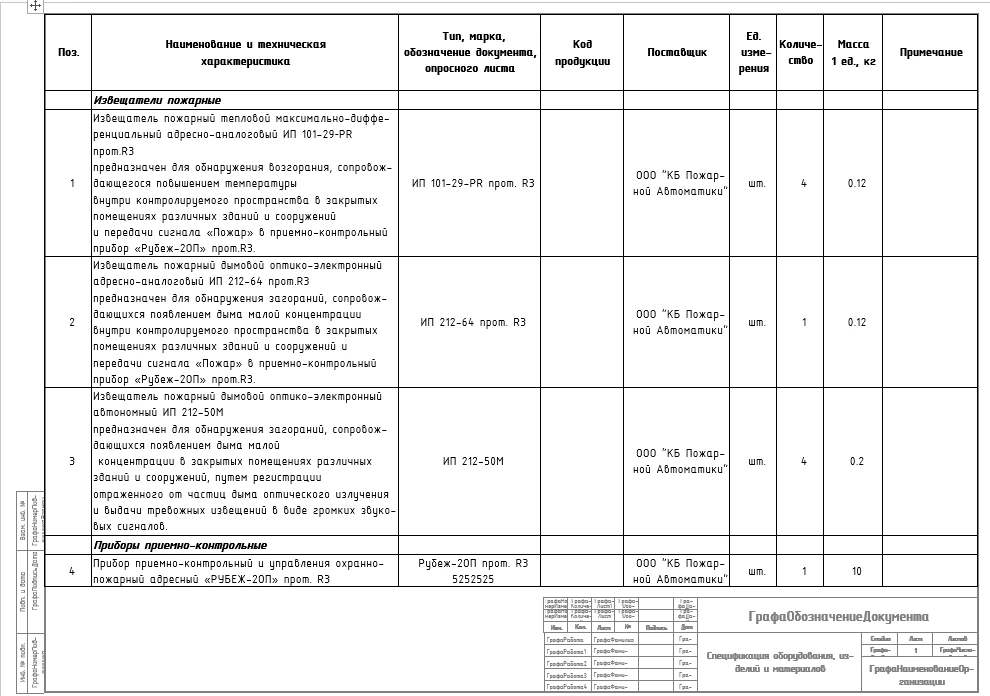

Спецификацию на оборудование, кабели и кабельные конструкции можно вывести в требуемый формат выходного документа. Перечень и количество примененных изделий вы можете в режиме реального времени просмотреть непосредственно в программе: для этого предназначен специализированный инструмент — Спецификатор.

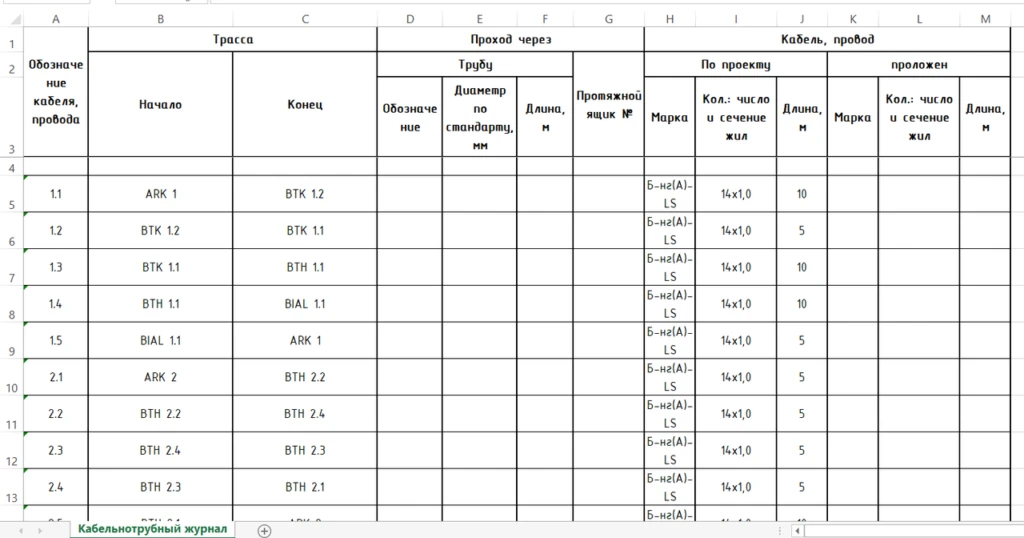

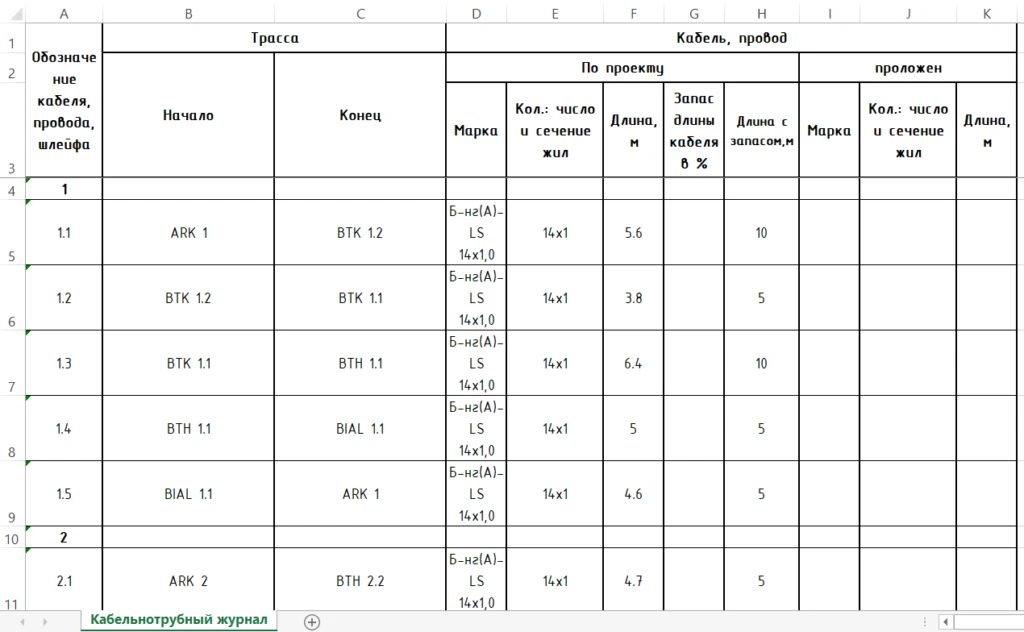

Кабельный журнал и кабельный журнал шлейфов также можно отслеживать в режиме реального времени в Спецификаторе или вывести в требуемый формат выходного документа.

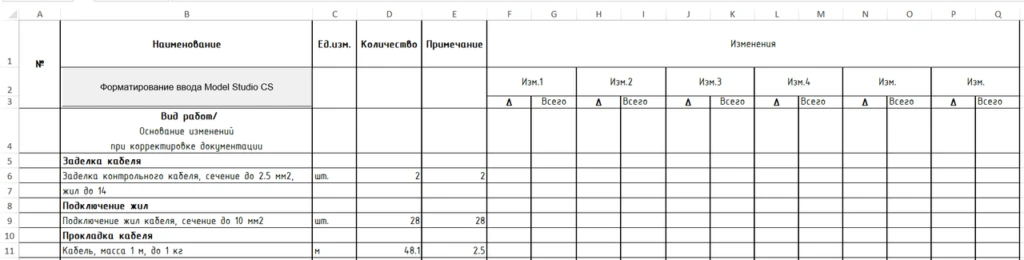

Ведомость объемов работ аналогичным образом можно отслеживать в режиме реального времени или вывести в требуемый формат выходного документа.

Получение графической документации

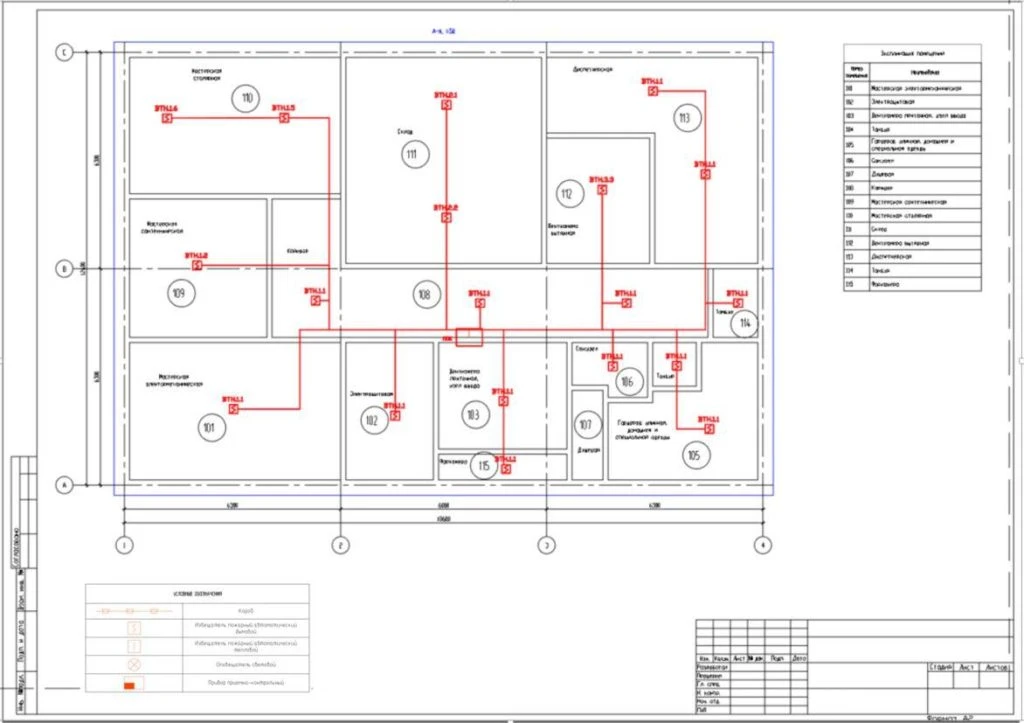

Программа позволяет получить план расположения оборудования и прокладки кабелей и сечений по кабельным конструкциям с выносками, обозначениями и подписями. Достаточно указать места сечений, при этом программа автоматически проставляет выноски с позициями кабелей, проложенных в данном месте.

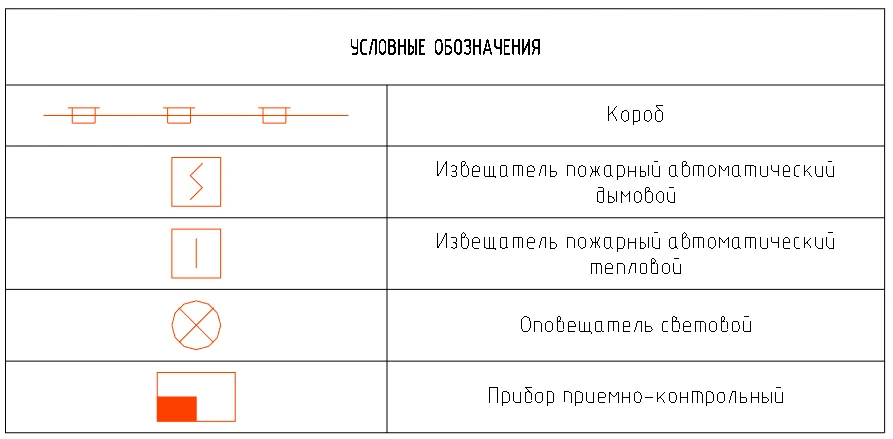

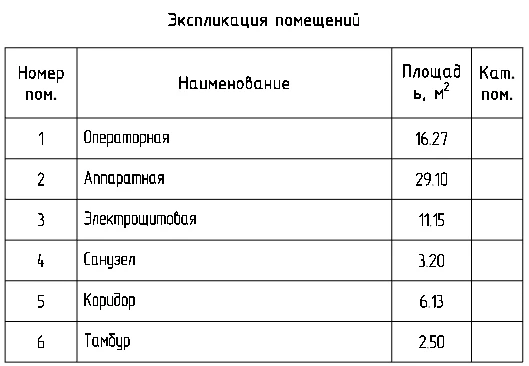

Также программа позволяет сгенерировать таблицу с условными обозначениями оборудования и типами линий на плане/схеме, а также сгенерировать экспликации помещений в Model Studio CS ОПС.

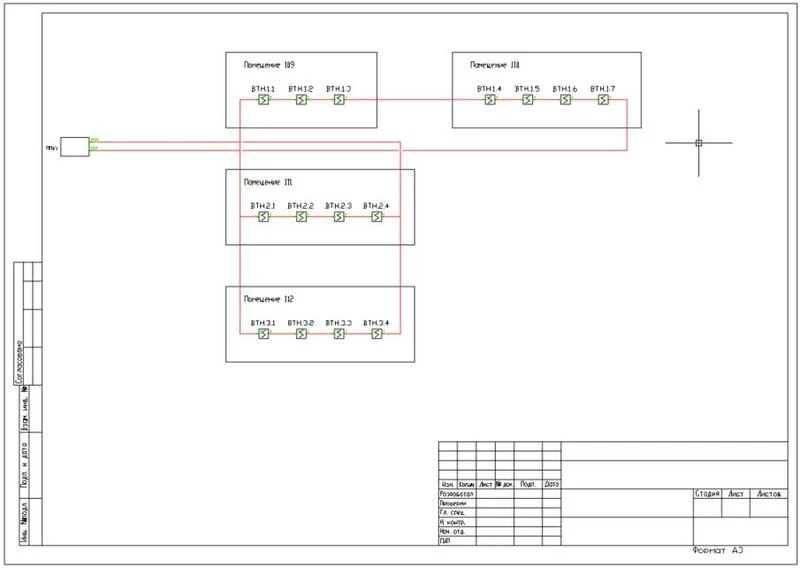

Генерация структурных схем в Model Studio CS ОПС.

Что нового

  • В новой версии Model Studio CS ОПС реализован функционал расчета емкости аккумуляторных батарей резервированного источника питания. Таблица с расчетом автоматически генерируется для каждого РИП в формате dwg.
  • Откорректирован механизм подключения к узлу в окне Менеджера подключений. Теперь при подключении устройств через пункты меню Подключить/Подключить по шлейфу у подключаемого объекта показываются только узлы, совпадающие по типу подключения с узлом, к которому выполняется подключение.
  • Доработан функционал построения трасс с помощью прототипов. Добавлена возможность указания угла расположения прототипа при смене отрисовки с вертикального участка на горизонтальный и при построении первого горизонтального участка.
  • Добавлена возможность включения/отключения автонумерации объектов после сохранения изменений в окне Менеджера подключений.
  • Доработан алгоритм подключения оборудования по шлейфу из чертежа. Порядок следования объектов в шлейфе соответствует последовательности выбора оборудования на чертеже.
  • Разработан функционал создания трассы по сечению. Пользователю доступны создание и редактирование сечений в специализированном окне, построение трасс по выбранному сечению, корректировка отдельных участков трасс в соответствии с выбранным сечением.

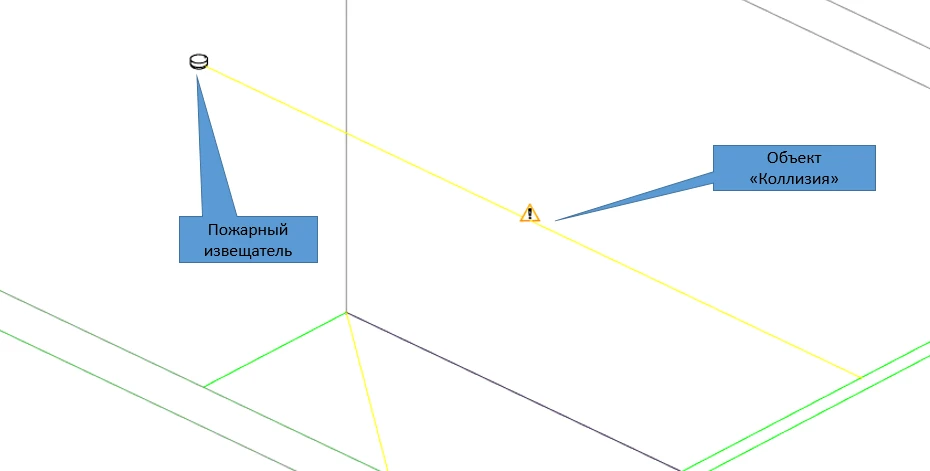

  • Реализован функционал по проверке соблюдения минимальных расстояний между кабелями разных групп по вертикали.
  • Доработан функционал Менеджера подключений по переносу кабелей из одного узла в другой. При переносе кабеля/шлейфа из одного узла в другой его параметры (кабельная группа, номер шлейфа) сохраняются.
  • Добавлена возможность делить лоток/короб, отрисованный по технологии миникаталогов, на секции определенной длины.
  • Настроена палитра нового окна базы данных.

Системные требования

Программное обеспечение
  • Графическая CAD-платформа:
    • nanoCAD Plus 21 (с модулем «3D»);
    • платформа nanoCAD 22−24 (с модулем «3D»);
  • СУБД (опционально):
    • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
    • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования).

  • Операционная система:
    • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit;
    • Windows 8.1, 10, 11 64-bit.
Аппаратное обеспечение
  • Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
  • Монитор 1024×768 True Color.
  • Видеокарта с обязательной поддержкой DirectX 11−12 и Vulkan 1.3. Видеопамять: минимум 2 Гб, рекомендуется 8 Гб и выше. Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память: рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
  • Свободное место на жестком диске — 6 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD.
