Программа предназначена для проектирования воздушных линий электропередач и оптоволоконных линий связи для электрических сетей всех классов напряжения (марки ОЛ, ЛЭП, С, ВЛЭП, ВЭЛ, ВОЛС).
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.
Model Studio CS ЛЭП представляет собой программный комплекс, предназначенный для расчета и выпуска комплекта документов при проектировании воздушных линий электропередач всех классов напряжений на стадиях строительства, реконструкции и ремонта.
Важнейшие задачи, решаемые средствами этого программного продукта:
расстановка опор, расчет монтажных стрел и тяжений провода, троса, ВОЛС;
систематический расчет проводов, тросов, ВОЛС, расчет мест установки гасителей вибрации;
расчет нагрузок на опоры и фундаменты, расчет вырубки просеки, оформление переходов;
проектирование ВОЛС типа ОКСН и ОКГТ на ВЛ;
3D проектирование ЛЭП;
Интеграция с CADLib Проект;
3D-проектирование ЛЭП;
интеграция с CADLib Проект.
С помощью инструментов Model Studio CS ЛЭП формируются ведомости опор, ведомости гирлянд изоляторов, спецификации оборудования. Пользователям предоставлен интерактивный табличный редактор.
Задачи
Расстановка опор, расчет монтажных стрел и тяжений провода, троса, ВОЛС.
Систематический расчет проводов, тросов, ВОЛС, расчет мест установки гасителей вибрации.
Расчет нагрузок на опоры и фундаменты, расчет вырубки просеки, оформление переходов.
Проектирование ВОЛС типа ОКСН и ОКГТ на ВЛ.
Возможности

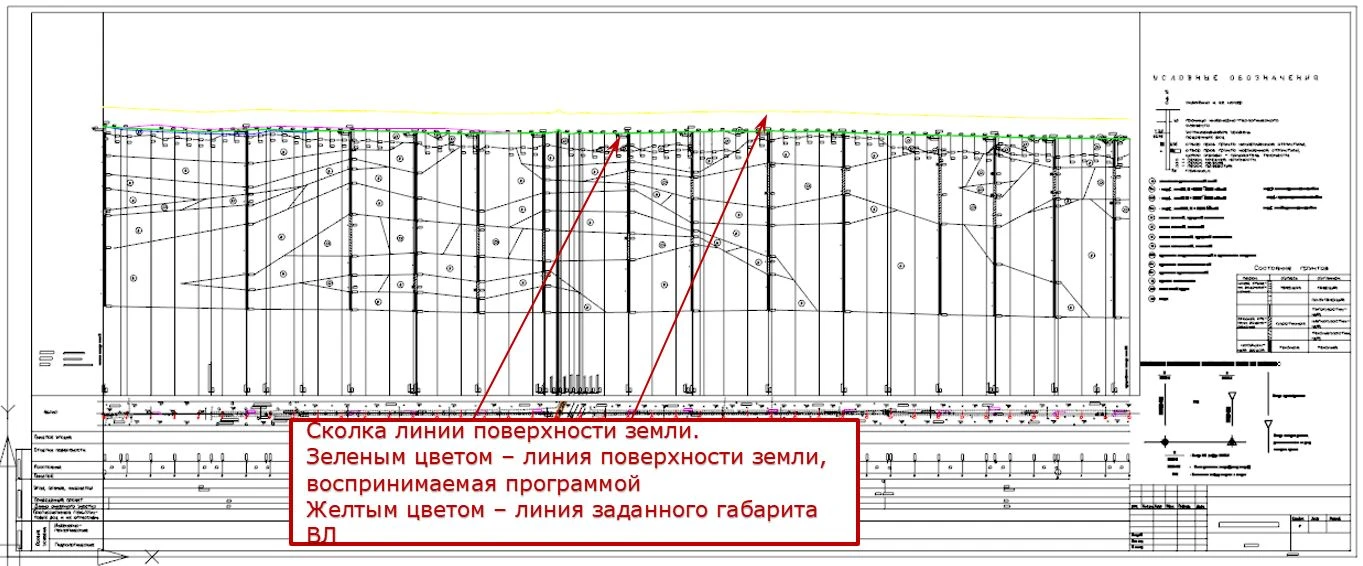

Сколка линии поверхности земли
Большинство проектировщиков отдела изысканий и генплана работают в программных продуктах, построенных на платформе nanoCAD, AutoCAD или поддерживающих возможность экспорта данных в формат DXF. Информация, которую этот отдел выдает для проектировщиков ЛЭП, приходит в формате *.dwg. Поэтому проектировщик, рабочее место которого оборудовано Model Studio CS ЛЭП, может спокойно приступать к работе как …

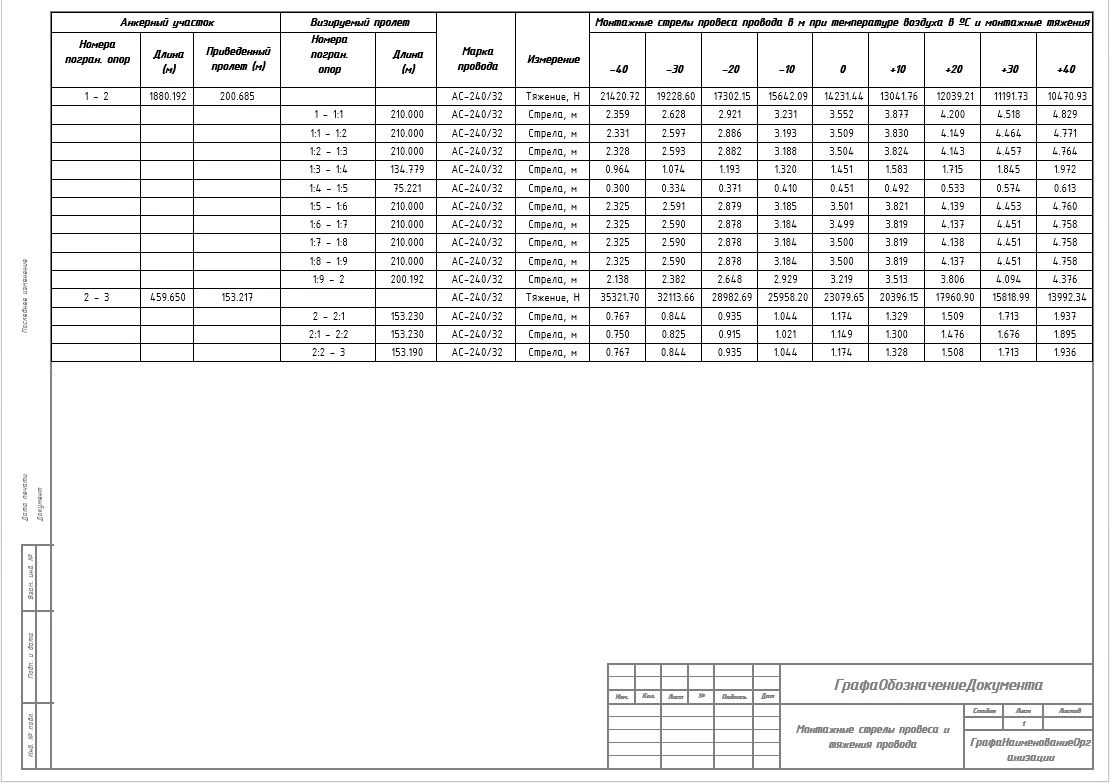

Расчет монтажных стрел и тяжений провода, троса и ВОК
В процессе расстановки опор выполняется механический расчет проводов и тросов в соответствии с ПУЭ-7. При этом учитываются не только свойства провода и климатические нагрузки, но и нагрузки от арматуры крепления, гирлянд и прочего оборудования. Кривая моделируется уравнением цепной линии, что позволяет повысить точность результатов расчета — например, расчета больших переходов. Подсистема расчета …

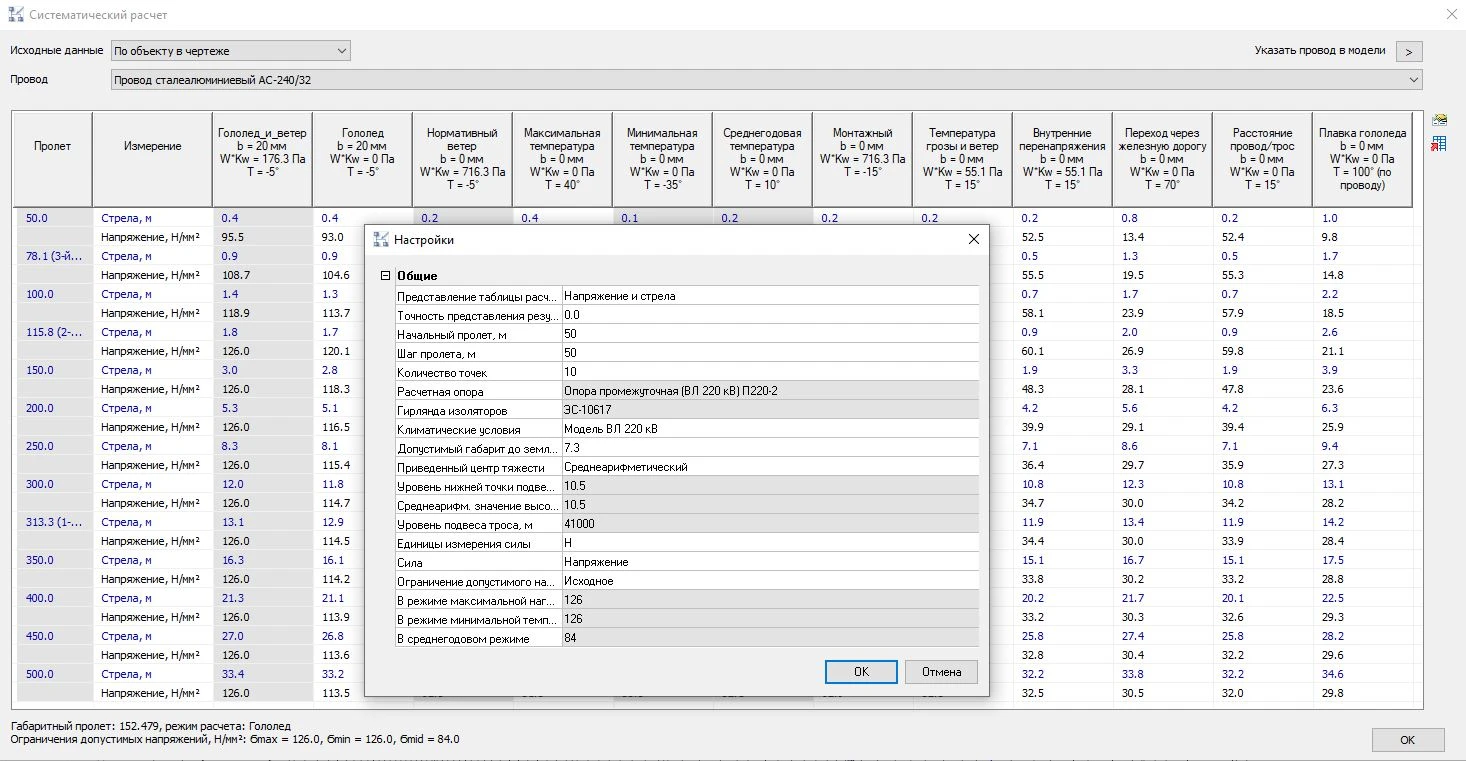

Систематический расчет проводов, тросов, ВОК
В программном комплексе Model Studio CS ЛЭП реализована возможность систематического расчета провода. Функционал для систематического расчета выполнен просто и удобно, позволяя мгновенно просчитывать любой выбранный провод с любым шагом пролета при любых климатических сочетаниях. Рассчитать можно провод/трос/ВОК из базы данных или указать провод в модели ВЛ.
Расчет стрел провеса провода/троса/ВОК по пролетам
В программном комплексе Model Studio CS ЛЭП реализована возможность расчета стрел по пролетам. Функционал выполнен просто и удобно, позволяя мгновенно рассчитать любой выбранный в модели ВЛ провод/трос/ВОК.

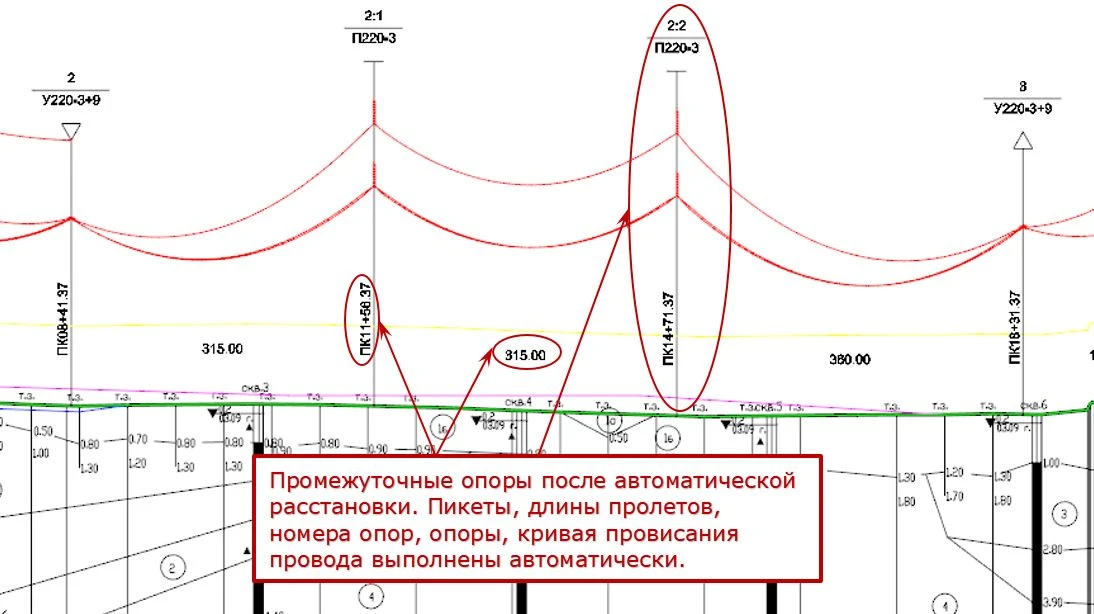

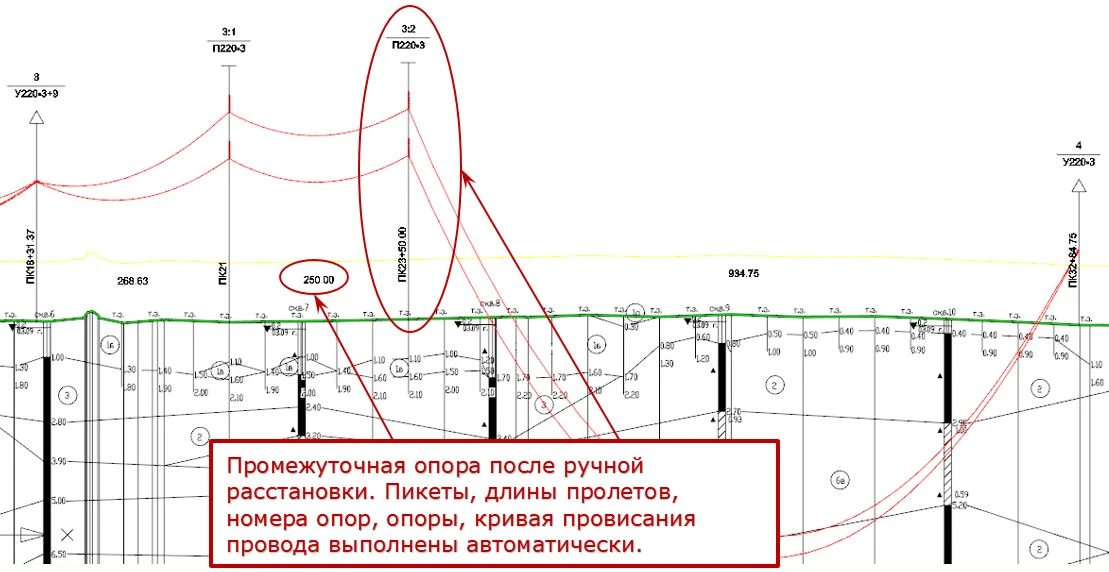

Автоматическая и ручная расстановка опор
Программный комплекс Model Studio CS ЛЭП позволяет самостоятельно выбрать способ расстановки опор: «вручную» или автоматически. Это обеспечивает проектировщику возможность использовать хорошо известный и привычный ему инструмент расстановки, шаблон или встроенные алгоритмы автоматической расстановки. Кроме того, Model Studio CS в интерактивном режиме произведет расчеты, выполнит проверку коллизий …

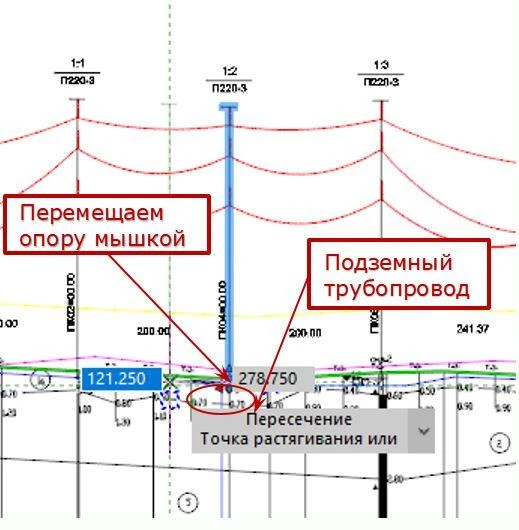

Интерактивное поведение опор на профиле
Model Studio CS ЛЭП позволяет производить любые операции с опорами: передвигать их, удалять, добавлять новые, изменять тип и марку и т.д. Все необходимое оформление осуществляет специализированная интеллектуальная система.
Исследования в области эргономики и интерактивных технологий позволили максимально сократить сроки освоения программы: приступить к работе проектировщик сможет сразу же после к…

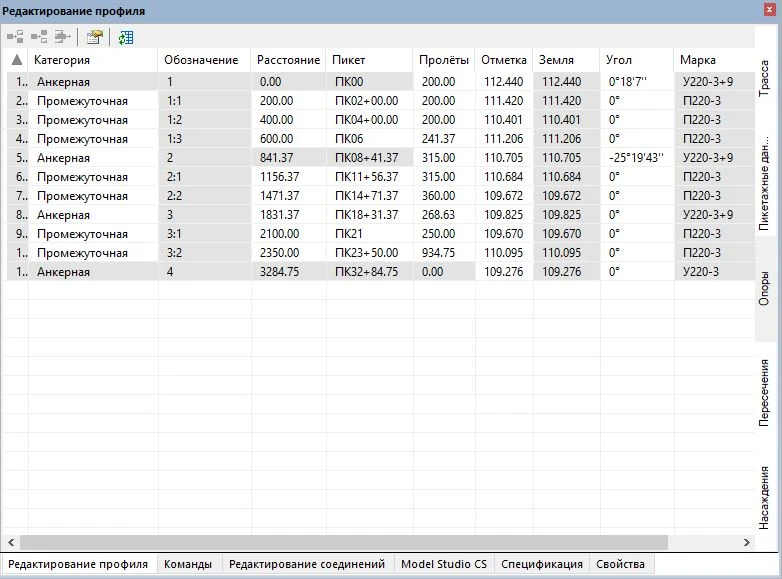

Интерактивный табличный редактор
Для упрощения работы и контроля данных в программном комплексе Model Studio CS ЛЭП предусмотрен удобный инструмент — Табличный редактор профиля, который представляет собой набор из пяти таблиц. Информация может поступать в таблицы автоматически при работе с моделью проекта или передаваться из внешних форматов. Табличный редактор не только позволяет отслеживать изменение существующих и появление но…

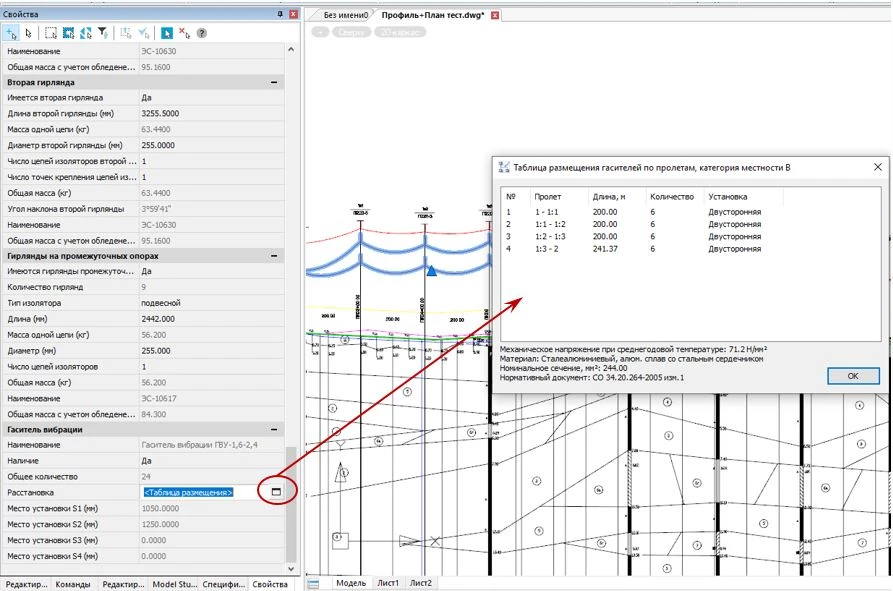

Расчет мест установки гасителей вибрации
Программный комплекс Model Studio CS ЛЭП позволяет оценить необходимость установки гасителей вибрации, определить точки их крепления на проводе и грозозащитном тросе.

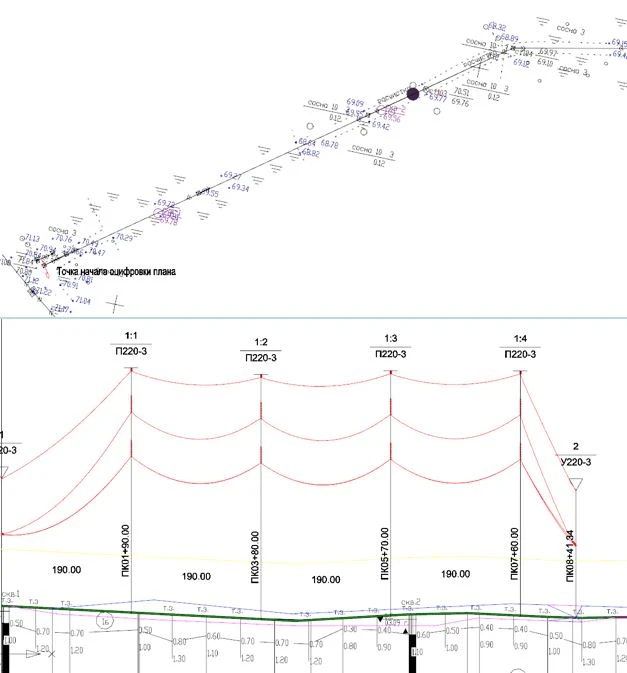

Работа с планом (сколка с плана и обратное размещение)
Программный комплекс Model Studio CS ЛЭП обеспечивает несколько различных возможностей начала проектирования ЛЭП. Можно начинать работу с плана трассы ВЛ, указав на нем места установки анкерных опор. После этого сразу установить анкерные опоры на план, в активное окно вида (область, содержащую чертеж продольного разреза профиля), а затем произвести расстановку промежуточных опор с учетом габарита …

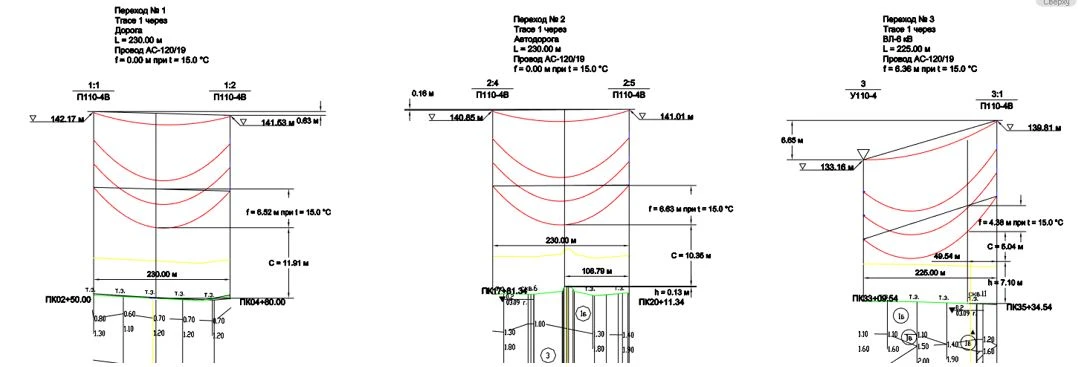

Расчет и оформление переходов

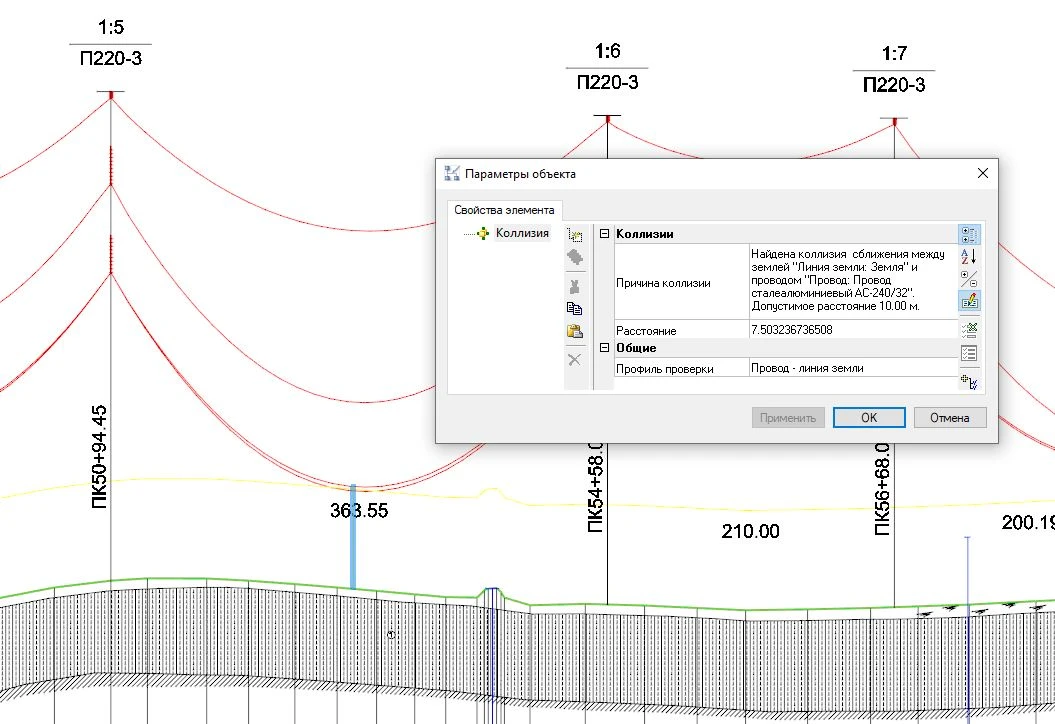

Программный комплекс Model Studio CS ЛЭП оснащен мощным инструментом проверки допустимых расстояний между объектами: опорами и пересечениями, проводами и пересечениями, проводами и грозотросом. При проверке модели на основе настроек, регламентирующих расстояния, осуществляется анализ коллизий между объектами и диагностируется факт нарушения допустимого расстояния.
Информация о всех найденных колл…

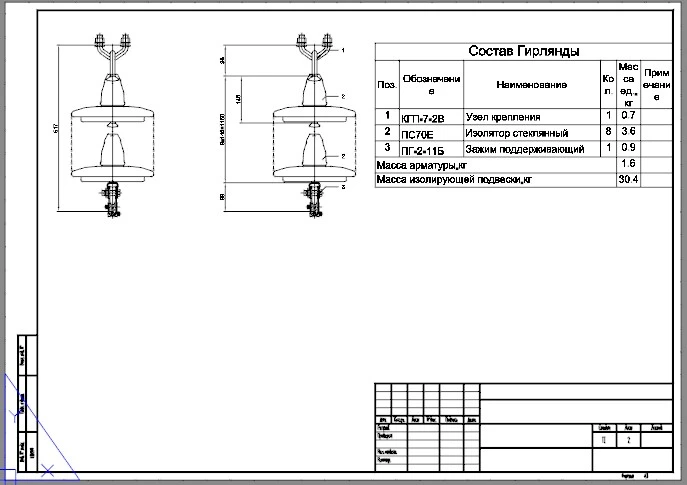

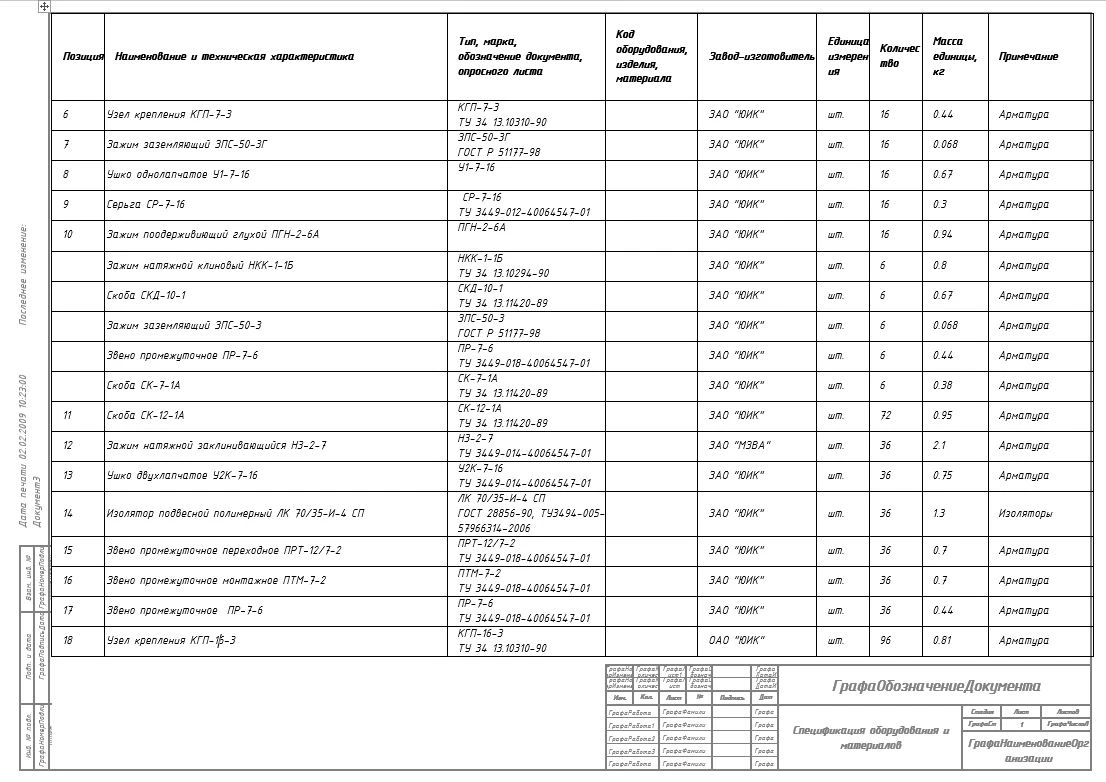

Ведомости опор, гирлянд изоляторов, спецификации оборудования, изделий и материалов и т.д.
Процесс формирования выходной документации — самый быстрый и простой для пользователя: специальные функции обеспечивают вывод отдельных документов, а также автоматический выпуск целого пакета. Требуется нажать одну-единственную кнопку.
Очень важным является и то, что вывод документов возможен на любом этапе проектирования, что позволяет пользоваться промежуточными результатами для принятия прое…

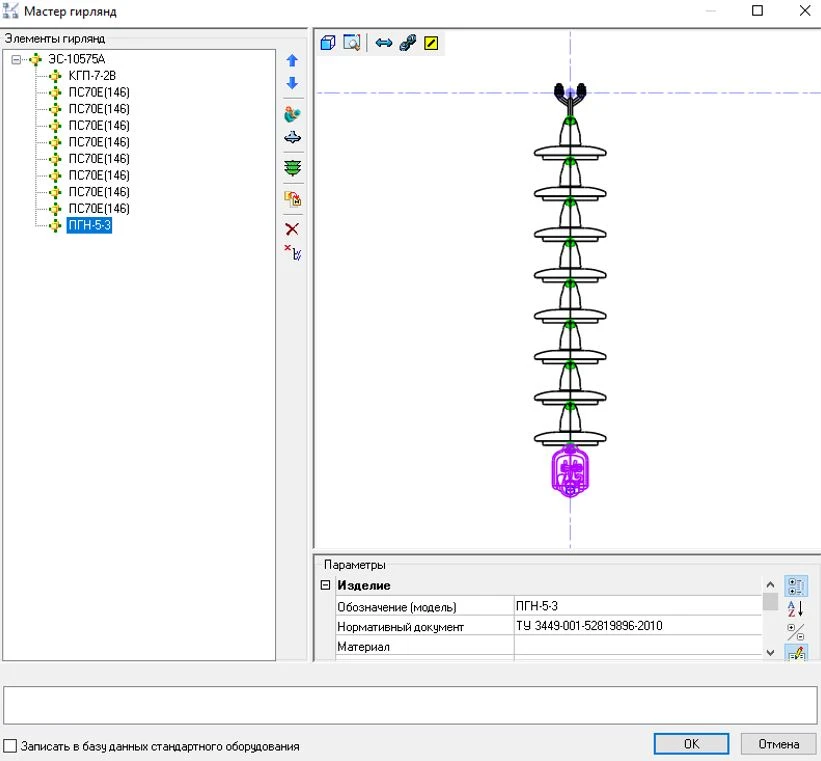

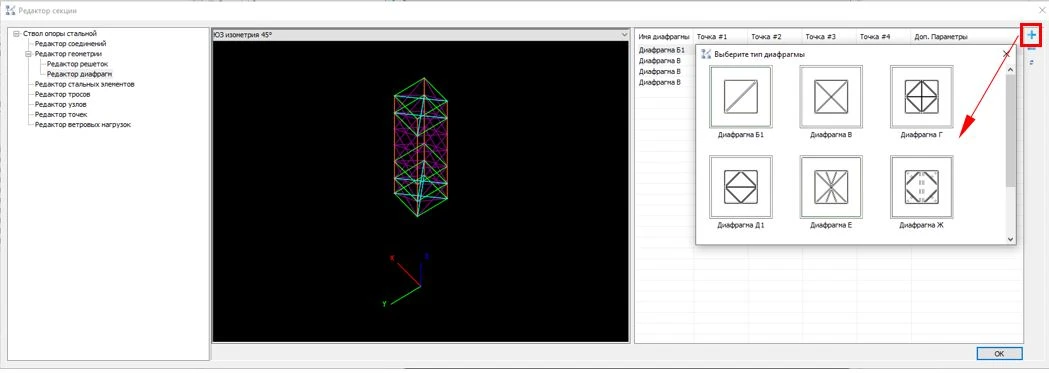

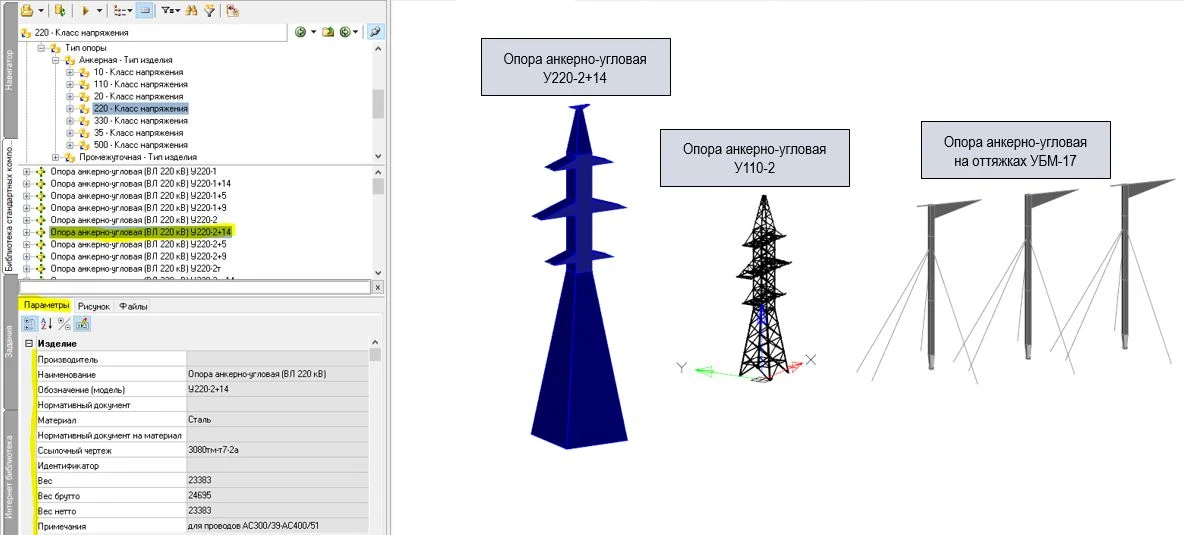

Мастер опор (пространственная конфигурация)
Данный функционал предназначен для автоматизированной сборки опор и определения нагрузок от ветра и гололеда с учетом площади наветренных и подветренных уголков. Исходными данными для создания моделей опор являются данные из соответствующих типовых проектов.
Расчет вырубки просеки. Ведомость вырубки просеки. Нанесение результатов расчета на план
Строительство ЛЭП очень часто связано с устройством просек. Программный комплекс Model Studio CS ЛЭП производит расчет ширины просеки в соответствии с методикой, содержащейся в ПУЭ-7. Результат расчета ширины вырубки просеки на плане.

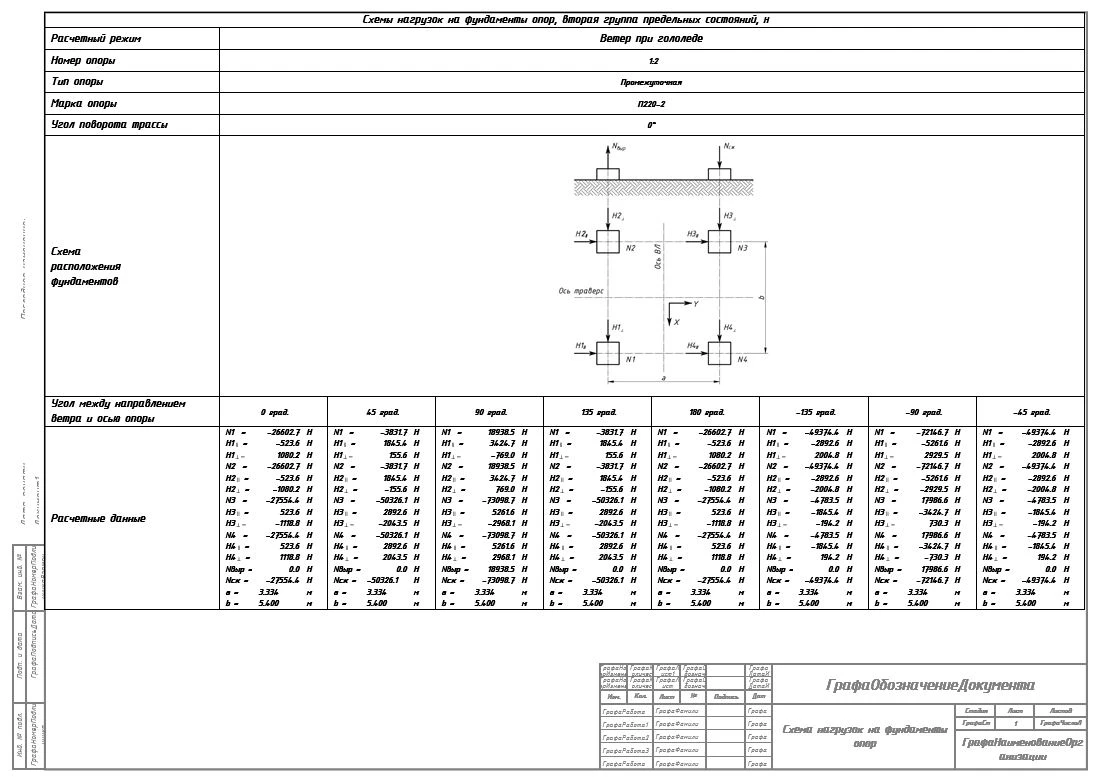

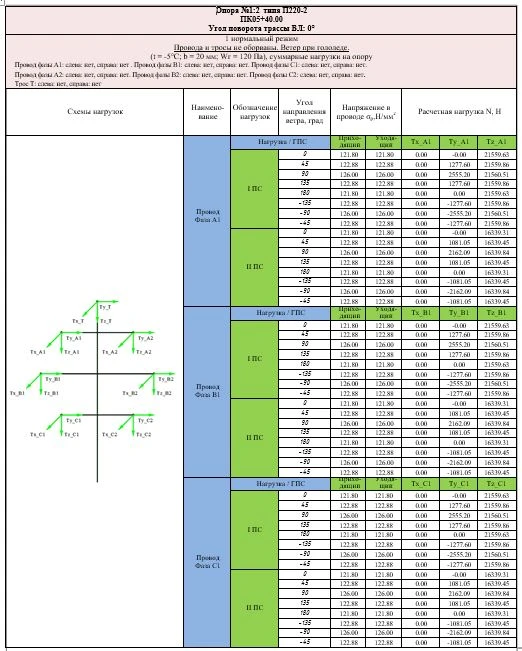

Расчет нагрузок на фундаменты. Получение отчета по нагрузкам в виде записки с формулами, промежуточными расчетами и окончательными результатами
Программный комплекс Model Studio CS ЛЭП выполняет расчеты в момент установки опор на профиль и сразу отрисовывает кривые провеса провода. Иными словами, как только опоры установлены на профиль, вы можете видеть все результаты расчетов провода, нагрузки на опоры и фундаменты. Эти расчеты автоматически обновятся при перемещении опоры, ее замене на другую или любом другом изменении. Скажем, вы помен…

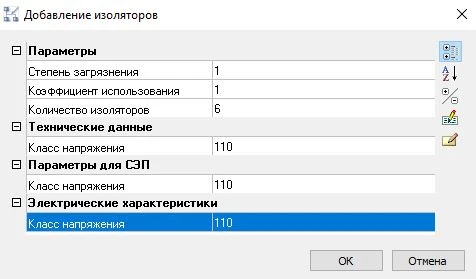

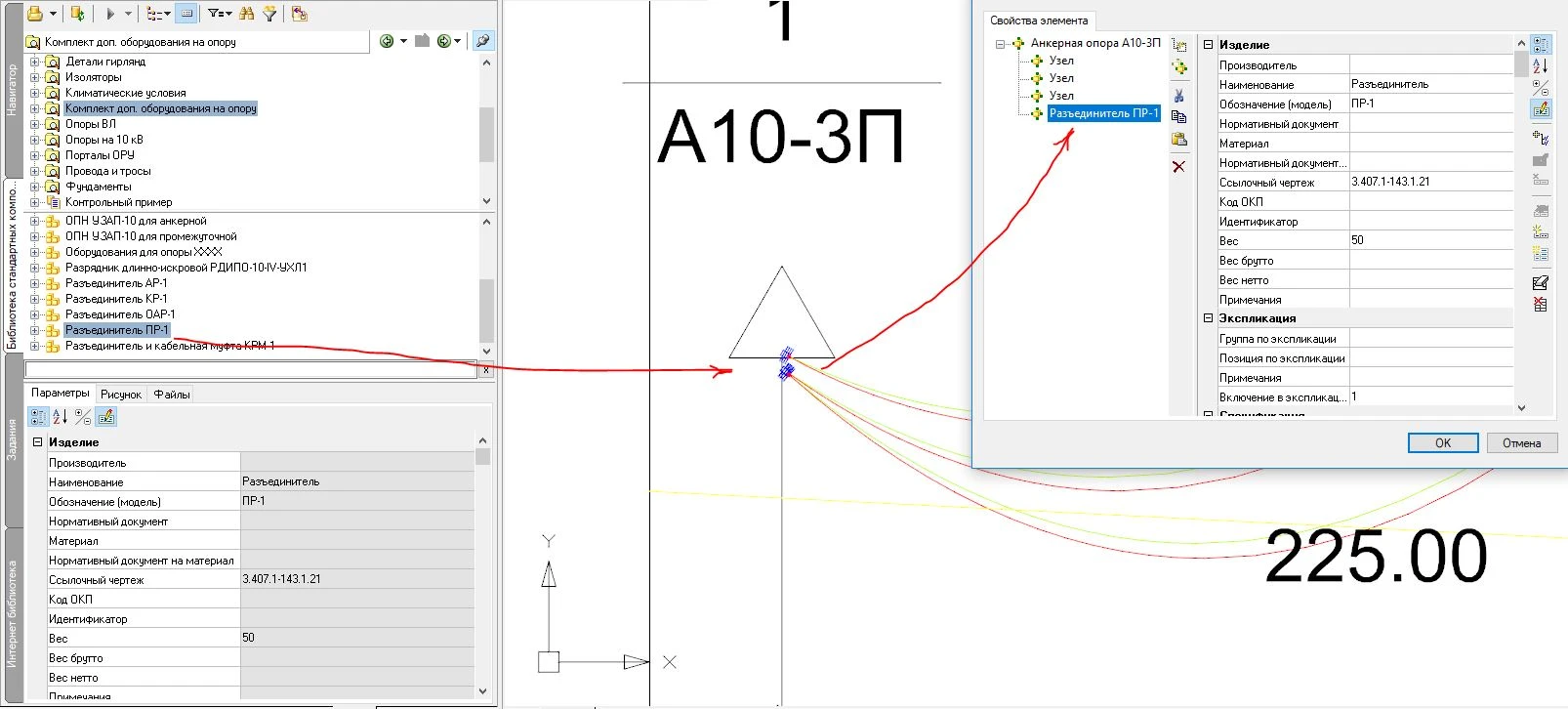

Установка дополнительного оборудования на опоры
Еще один важный момент, который реализован в Model Studio CS, — это установка различного дополнительного оборудования на опоры и провода. Предположим, например, что для ВЛ, рассчитанной на 0,4 кВ, требуется учесть в спецификации разъединитель, установленный на опоре. Берем этот разъединитель из базы данных и устанавливаем на нужную опору или сразу на несколько опор. Два щелчка мыши — и всё на свои…

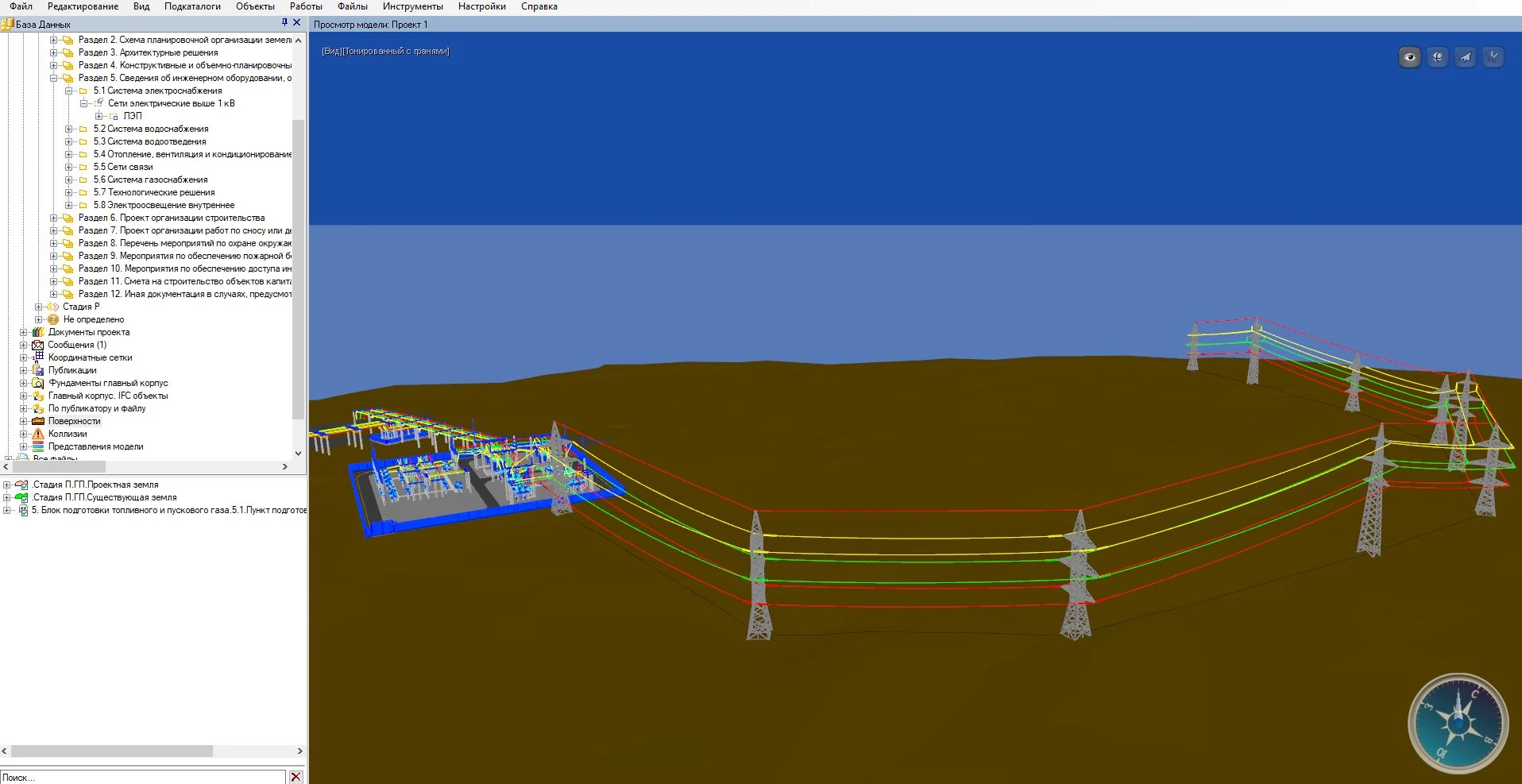

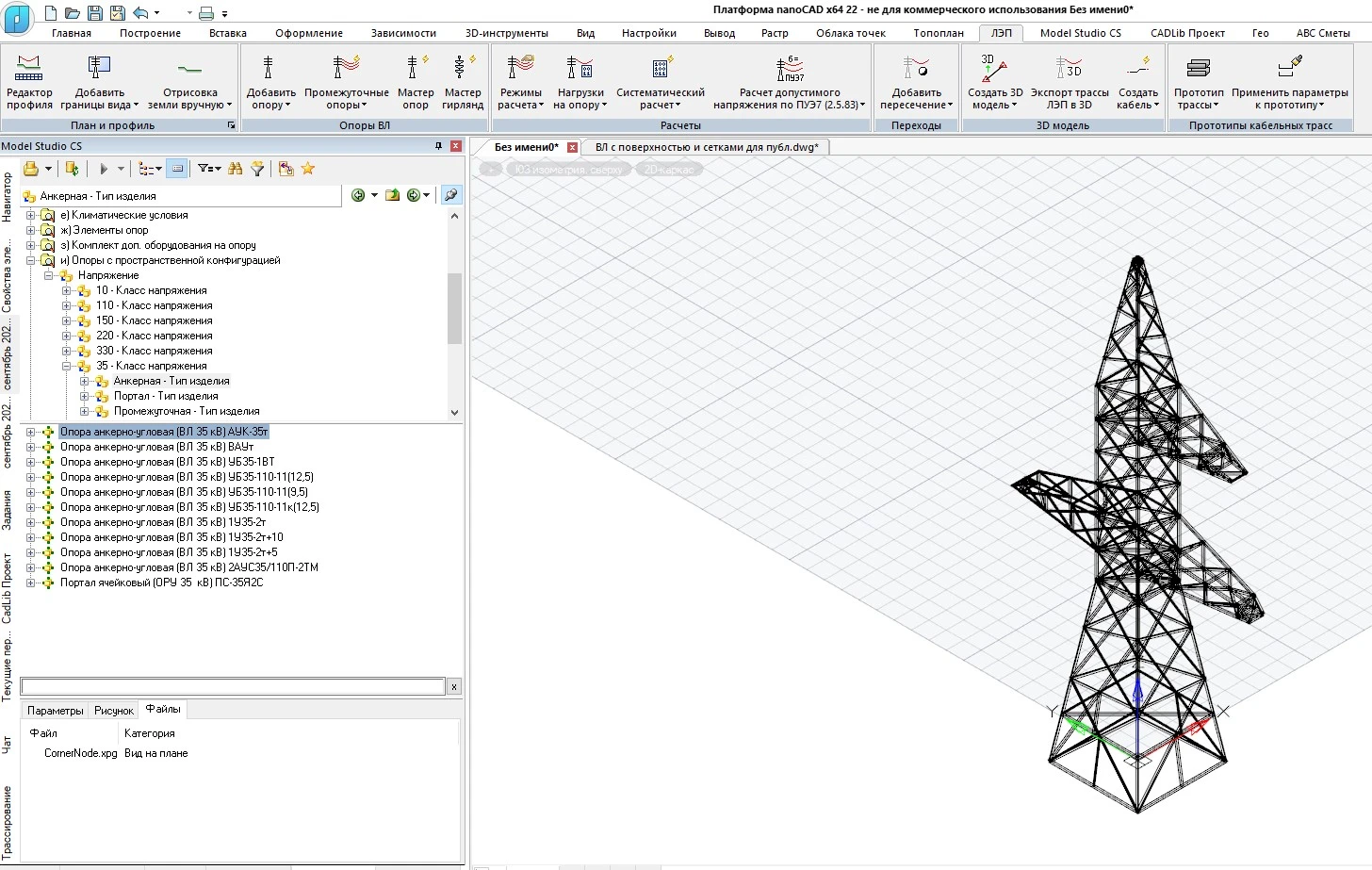

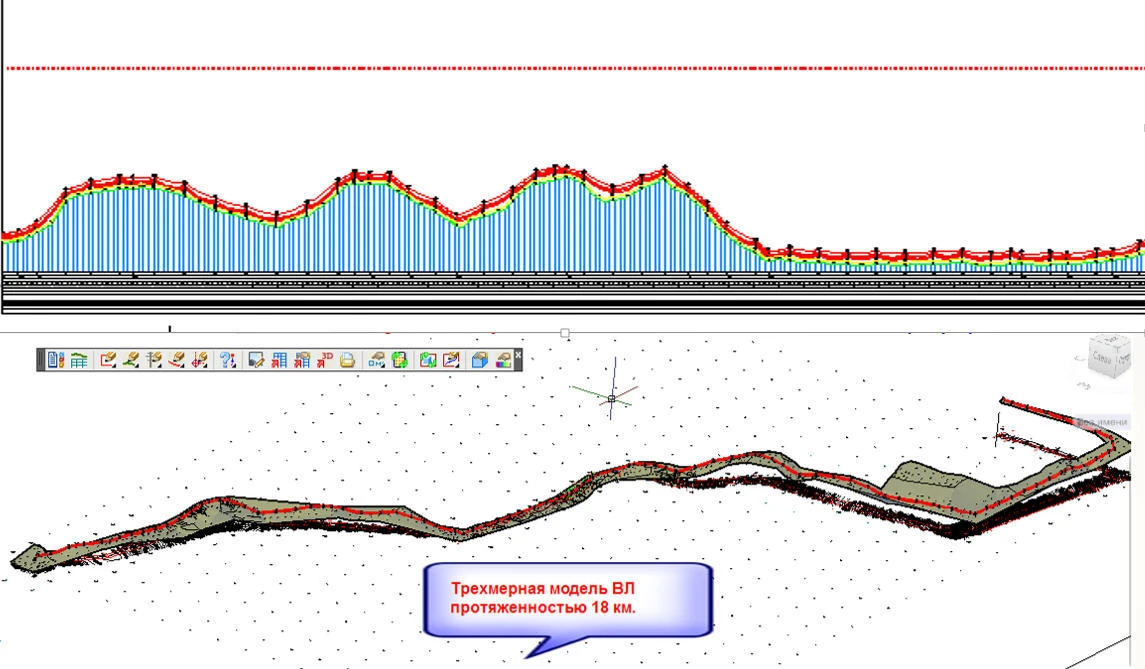

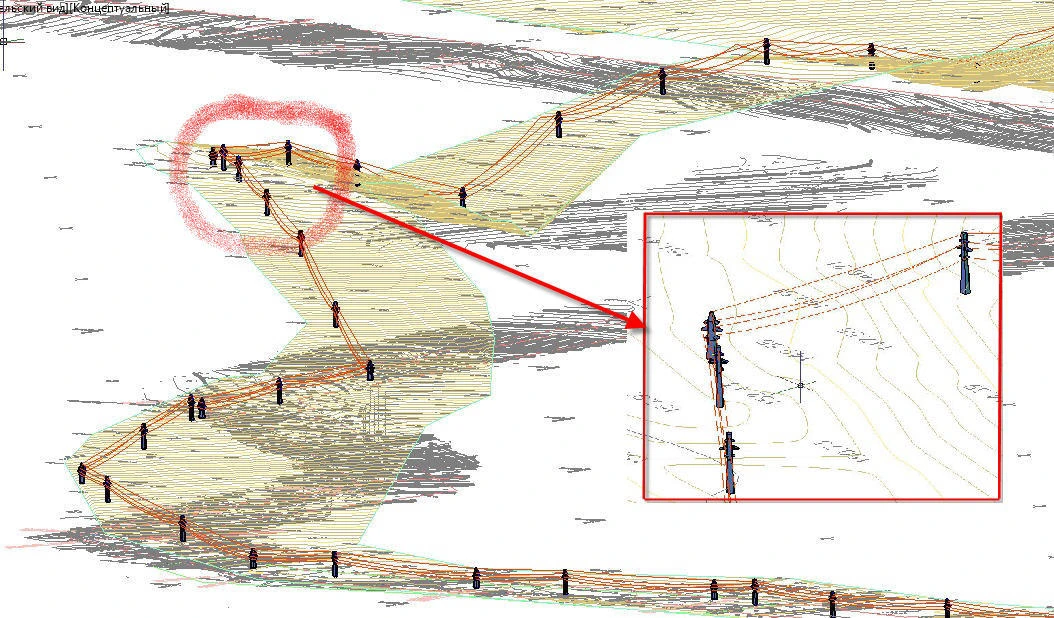

3D-модель ЛЭП
Программный комплекс Model Studio CS ЛЭП позволяет получать 3D-модель воздушной линии электропередач и работать с такой моделью.
В рамках задач 3D-проектирования, решаемых средствами Model Studio CS ЛЭП, можно:
автоматически создавать информационную 3D-модель ЛЭП по данным расстановки опор на профиле и плане;
осуществлять корректировку местоположения опор;
полноценно работать с 3D-моделью ЛЭ…
База данных оборудования, изделий и материалов
Уникальная база данных оборудования, изделий и материалов обеспечивает совместную работу всех пользователей.
База данных имеет встроенную систему классификаторов и выборок, которые помогают быстро найти оборудование, изделия и материалы, ознакомиться с их характеристиками и разместить на модели.
Гибкая, с продуманной эргономикой система разработки и пополнения базы данных интеллектуальных объект…
CADLib Проект
Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS ЛЭП полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проект позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.
В любой момент разработки трехмерной модели пользователь имеет возможность п…
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Конфигурация
Конфигурация
Конфигурация
Конфигурация
Для кого?
Для узкопрофильных компаний
Для компаний из области строительства
Для компаний из области изысканий
Для компаний из области машиностроения
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD
ОсновнойДля узкопрофильных компаний
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Для кого?
Для узкопрофильных компаний
nanoCAD Standart Build
КонфигурацияДля компаний из области строительства
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области строительства
nanoCAD Standart Geo
КонфигурацияДля компаний из области изысканий
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области изысканий
nanoCAD Standart Mech
КонфигурацияДля компаний из области машиностроения
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области машиностроения
nanoCAD Pro
КонфигурацияДля крупного бизнеса с различными отраслевыми задачами
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD Металлоконструкции
Разработка документации разделов КЖ и КМ
nanoCAD Стройплощадка
Организация строительства
nanoCAD BIM Электро
ТИМ-проекты по разделам ЭМ, ЭО, ЭН
nanoCAD BIM СКС
ТИМ-проекты по разделу СКС
nanoCAD BIM ОПС
ТИМ-проекты по разделу СБ
nanoCAD GeoniCS
Проекты в области землеустройства, изысканий и генплана
nanoCAD BIM ВК
ТИМ-проекты по разделу ВК
nanoCAD BIM Отопление
ТИМ-проекты по разделу ОВиК
TDMS Фарватер
Управление разработкой проектов
nanoCAD BIM Вентиляция
ТИМ-проекты по разделу ОВиК
nanoCAD Конструкции PS
Разработка документации разделов КЖ и КЖИ
nanoCAD Облака точек
Обработка данных 3D-сканирования
nanoCAD Механика PRO
3D-моделирование и проектирование в машиностроении
NSR Specification. Подсистема требований
Автоматизация нормативных проверок ТИМ-модели
Модуль nanoCAD «Сети»
Трассировка инженерных коммуникаций
Модуль nanoCAD «Трассы»
Проектирование линейно-протяженных объектов
Модуль nanoCAD «Сечения»
Поперечные профиля по типовым конструкциям
Модуль nanoCAD «Геомодель»
Инженерно-геологические разрезы и колонки
Модуль nanoCAD «Генплан»
Генеральные планы и вертикальная планировка
nanoCAD BIM Строительство
ТИМ-проекты по разделам КР (КМ, КЖ и КД) и АР
NSR Specification. Подсистема обсуждения проектов
Организация процесса разработки стандартов
nanoCAD GeoSeries
Инженерные изыскания и проектирование трубопроводов
Модуль nanoCAD GeoniCS «Топоплан»
Для подготовки топографических карт и моделей рельефа
Новые возможности
Связка 2D-план/3D-план
В программном комплексе Model Studio CS ЛЭП пользователь может работать одновременно с планом трассы ВЛ в 2D и 3D и с продольным профилем трассы;
Создание трассы ВЛ происходит на виде сверху 3D-модели (плане) с точным пониманием пользователем возможности установки опор в заданных условиях и с соблюдением нормативных габаритных расстояний до пересекаемых инженерных коммуникаций;
Изменение положения анкерно-угловых и промежуточных опор на плане/профиле приводит к их смещению в 3D-модели и наоборот;
Доступны функции расстановки опор и пересечений непосредственно на плане с автоматическим отображением на продольном профиле и на 3D-модели;
Добавлена возможность создания кабельной вставки по прототипам трассы прохождения кабелей.
Системные требования
Графическая платформа
Платформа nanoCAD + Модуль 3D
Процессор
Минимальные требования: процессор с тактовой частотой 2 ГГц
Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
Минимальные требования: 24 Гб
Рекомендуемые требования: 64 Гб и выше
Видеоадаптер
Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD
Разрешение экрана
Минимальные требования: 1024х768 px
Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
Мышь или другие устройства указания
Операционная система
Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
Windows 8.1, 10, 11 64-bit
СУБД (опционально)
PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии
Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
