nanoCAD Акции Курсы Услуги Вебинары

Model Studio CS Компоновщик щитов

Model Studio CS Компоновщик щитов

Программа предназначена для проектирования и конструирования щитов, пультов, шкафов. (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС).

Все описание
Задачи
Разработка планов размещения оборудования, в том числе размещение в трехмерном пространстве;
Проверка компоновки на предмет коллизий (пересечений объемов и монтажных зон аппаратов и щитов);
Оценка эргономичности скомпонованных щитов;
Формирование и выпуск комплекта документов в соответствии с ГОСТ и РМ.
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Автоматизированное проектирование

Инженерные сети

Инженерный анализ

Оформление чертежей

от 131 000 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Программный комплекс Model Studio CS Компоновщик щитов предназначен для автоматизации процесса компоновки щитов любой сложности. Система позволяет проектировать как единичные, так и составные щиты, состоящие из единичных щитов и вспомогательных элементов.

Model Studio CS Компоновщик щитов значительно расширяет возможности платформ AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной. Программный комплекс позволяет решать следующие основные задачи:

  • разработка планов размещения оборудования, в том числе размещение в трехмерном пространстве;
  • проверка компоновки на предмет коллизий (пересечений объемов и монтажных зон аппаратов и щитов);
  • оценка эргономичности скомпонованных щитов;
  • создание нестандартных щитов;
  • формирование и выпуск комплекта документов в соответствии с ГОСТ и РМ.

Задачи

Разработка планов размещения оборудования, в том числе размещение в трехмерном пространстве.
Проверка компоновки на предмет коллизий (пересечений объемов и монтажных зон аппаратов и щитов).
Оценка эргономичности скомпонованных щитов.
Формирование и выпуск комплекта документов в соответствии с ГОСТ и РМ.

Возможности

База данных оборудования, изделий и материалов
База данных оборудования, изделий и материалов

База данных оборудования, изделий и материалов

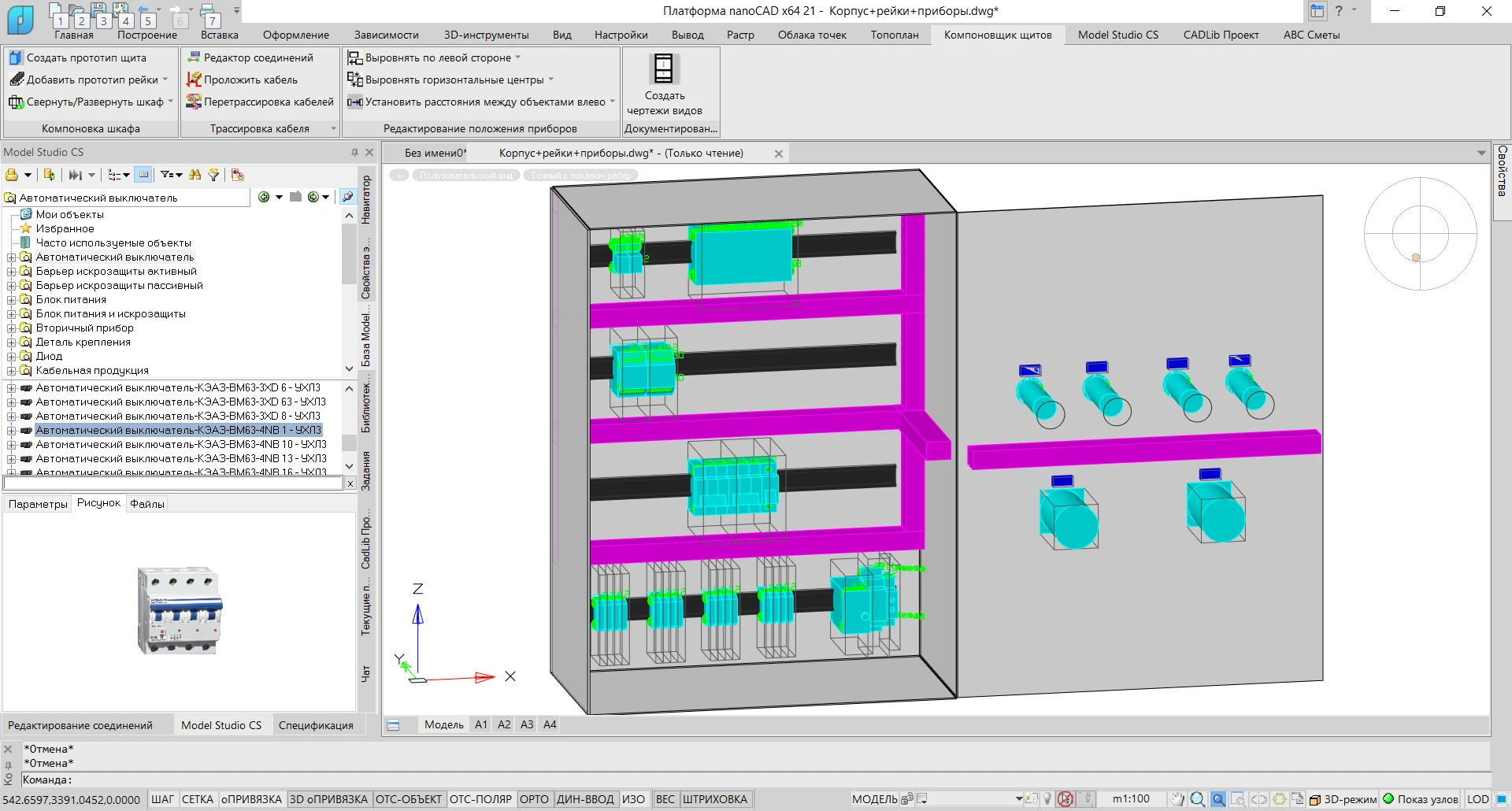

База данных оборудования, изделий и материалов Model Studio CS Компоновщик щитов встроена в среду проектирования и не требует вызова дополнительных программ. Она содержит щиты, фасадные и внутрищитовые приборы, детали крепления, кабели, провода и т.д. Инженер, использующий Model Studio CS Компоновщик щитов, получает все инструменты, необходимые для работы с базой: поиск (простой или с предварител…
Трассировка проводов внутри щита

Трассировка проводов внутри щита

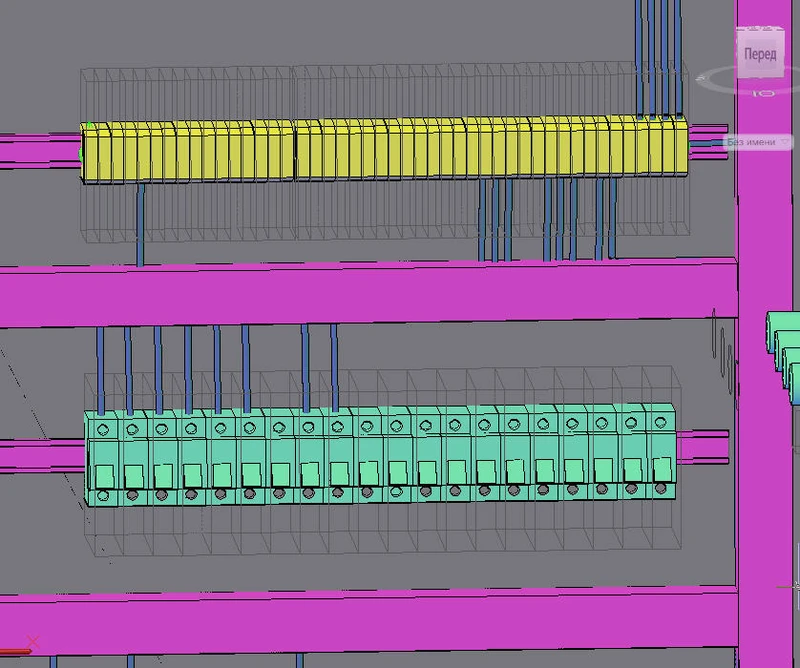

Программный комплекс Model Studio CS Компоновщик щитов позволяет выполнять трехмерную трассировку проводов как внутри щита, так и между смежными или составными щитами. Разводка проводов по кабельным коробам может осуществляться как в автоматическом, так и в ручном режиме. В процессе трассировки проверяется емкость кабельных коробов. Инструменты трассировки снабжены системой оповещений, позволяющей…
Проверка модели на коллизии

Проверка модели на коллизии

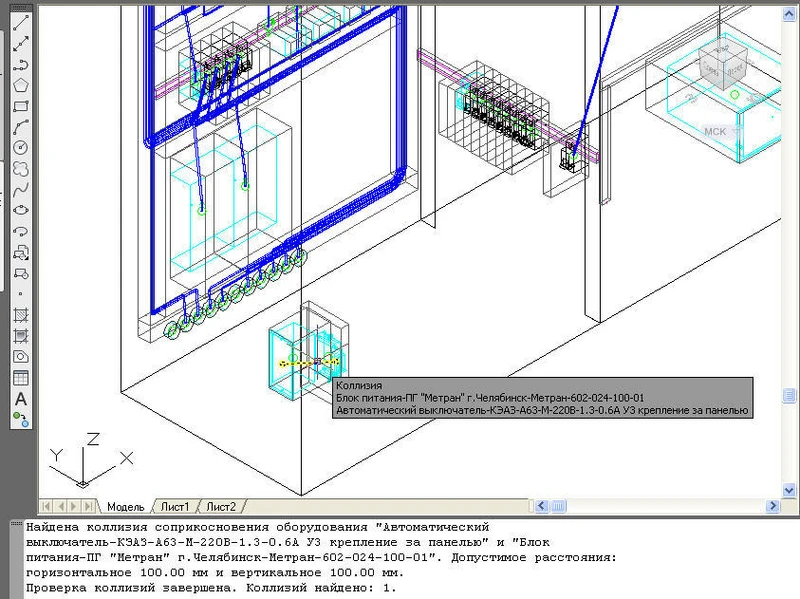

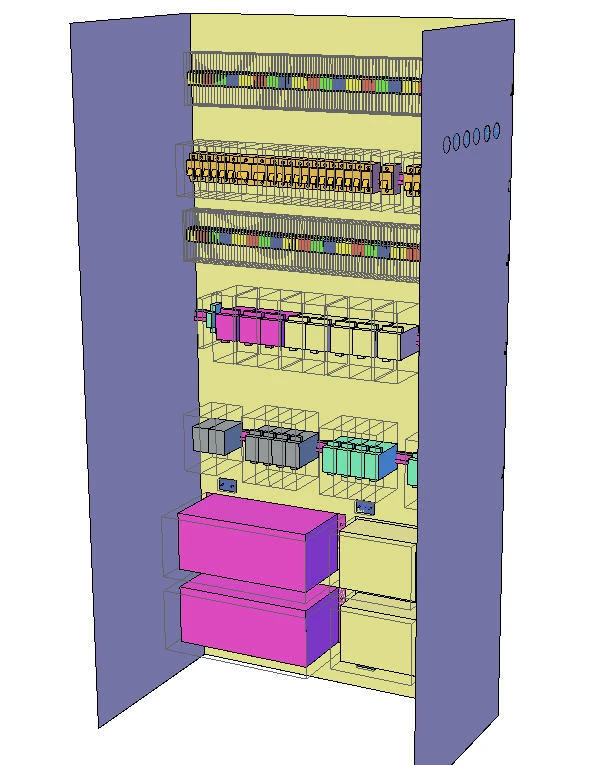

Model Studio CS Компоновщик щитов позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний. В базе данных для каждого прибора заложена монтажная зона, в пределах которой программа запрещает размещать другие приборы и оборудование. Система проверки коллизий обеспечивает возможность анализировать расстояния между приборами…
Генератор чертежей

Генератор чертежей

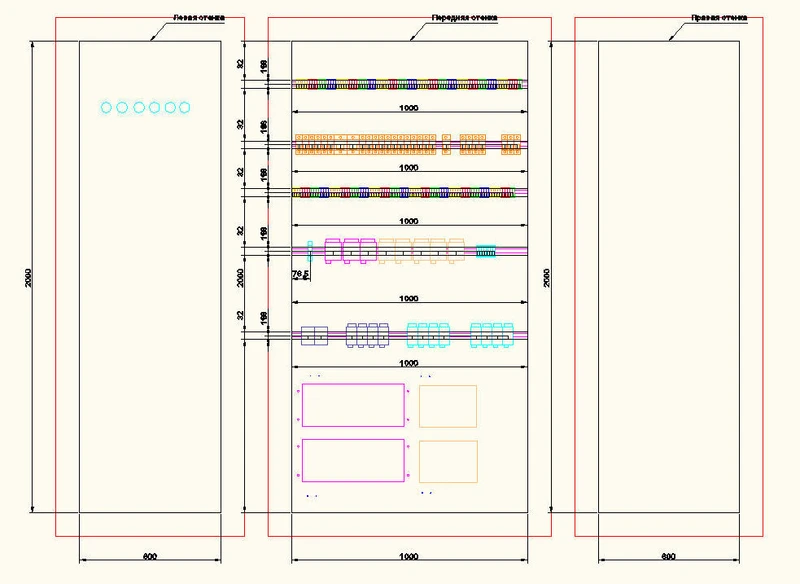

При оформлении проектных документов используются средства формирования видов и разрезов, подсистема автоматической простановки позиций, размеров и выносок, а также другие инструменты. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов и планов чертежа — для этого применяется специальный Мастер, который обеспечивает возможнос…
Генератор чертежей

Генератор чертежей

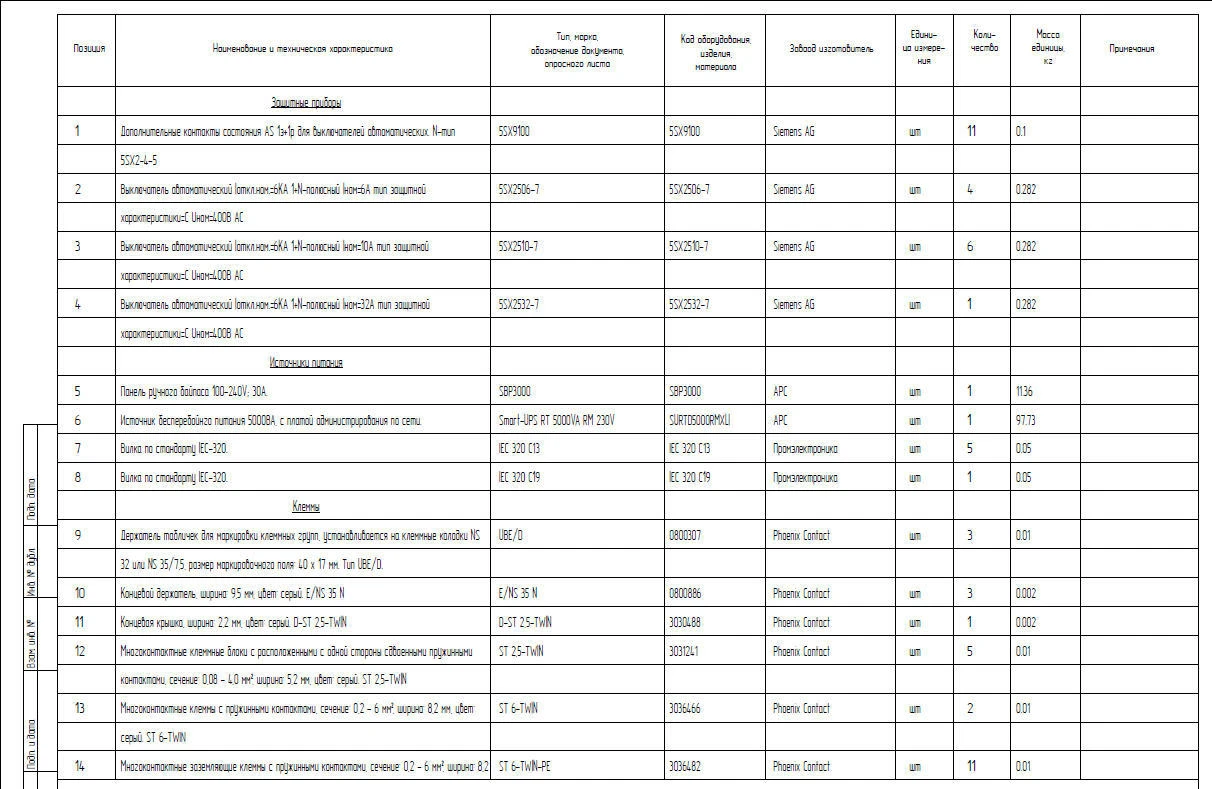

Model Studio CS Компоновщик щитов автоматически формирует и подготавливает к печати широкий спектр спецификаций и табличных документов, таких как заказная спецификация, спецификация оборудования, изделий и материалов по отраслевым стандартам, ведомость трубопроводов, экспликация оборудования (перечень оборудования), отчеты о коллизиях и другие документы, необходимые при проектировании и при выпуск…

Конфигурации

Новые возможности

Новый профиль с наименованием Рамки с надписями (просмотр)

В перечень профилей специфицирования, содержащийся внутри палитры спецификатора, добавлен новый профиль с наименованием Рамки с надписями (просмотр), который позволяет производить считывание информации, заданной объекту модели в качестве значения параметра Надпись, и выгружать ее в табличной форме.

Новая команда Проверка кода KKS

В ленте меню во вкладке CADLib Проект добавлена новая команда Проверка кода KKS, которая позволяет выполнять проверку объектов чертежа, структуры элементов базы данных проекта и публикаций на наличие кода KKS и в качестве результата производить выделение объектов с одинаковыми кодами.

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
