Model Studio CS Кабельное хозяйство

Model Studio CS Кабельное хозяйство

Программа предназначена для проектирования кабельных трасс и раскладки кабелей (марки ЭС, ЭХЗ, ЭК1, ЭК2, ЭН, ЭОО, А, СОП, ЭМ1, ЭМ2, ЭО, СС, ОПС).

Все описание
Задачи
Конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
Раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д.;
Получение оформленных планов, разрезов и сечений на кабельные конструкции;
Формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, AutoCAD/nanoCAD).
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Автоматизированное проектирование

Инженерные сети

Инженерный анализ

Оформление чертежей

Электротехнические решения

от 131 000 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Программный комплекс Model Studio CS Кабельное хозяйство позволяет проектировать раскладку кабелей внутри помещений, по открытым территориям, на эстакадах, в траншеях, использовать любые кабельные конструкции, сформировать и выпустить кабельный журнал, спецификацию на оборудование, кабели и кабельные конструкции, ведомости объемов работ. Комплекс включен в общую технологию проектирования, реализованную в линейке программных продуктов Model Studio CS.

Важнейшие задачи, решаемые этим программным продуктом:

  • конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
  • раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д.;
  • получение оформленных планов, разрезов и сечений на кабельные конструкции;
  • формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, AutoCAD/nanoCAD);
  • интеграция с CADLib Модель и Архив — программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов.

Задачи

Конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве.
Раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д..
Получение оформленных планов, разрезов и сечений на кабельные конструкции.
Формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, AutoCAD/nanoCAD).

Возможности

База данных
База данных
База данных
База данных

База данных

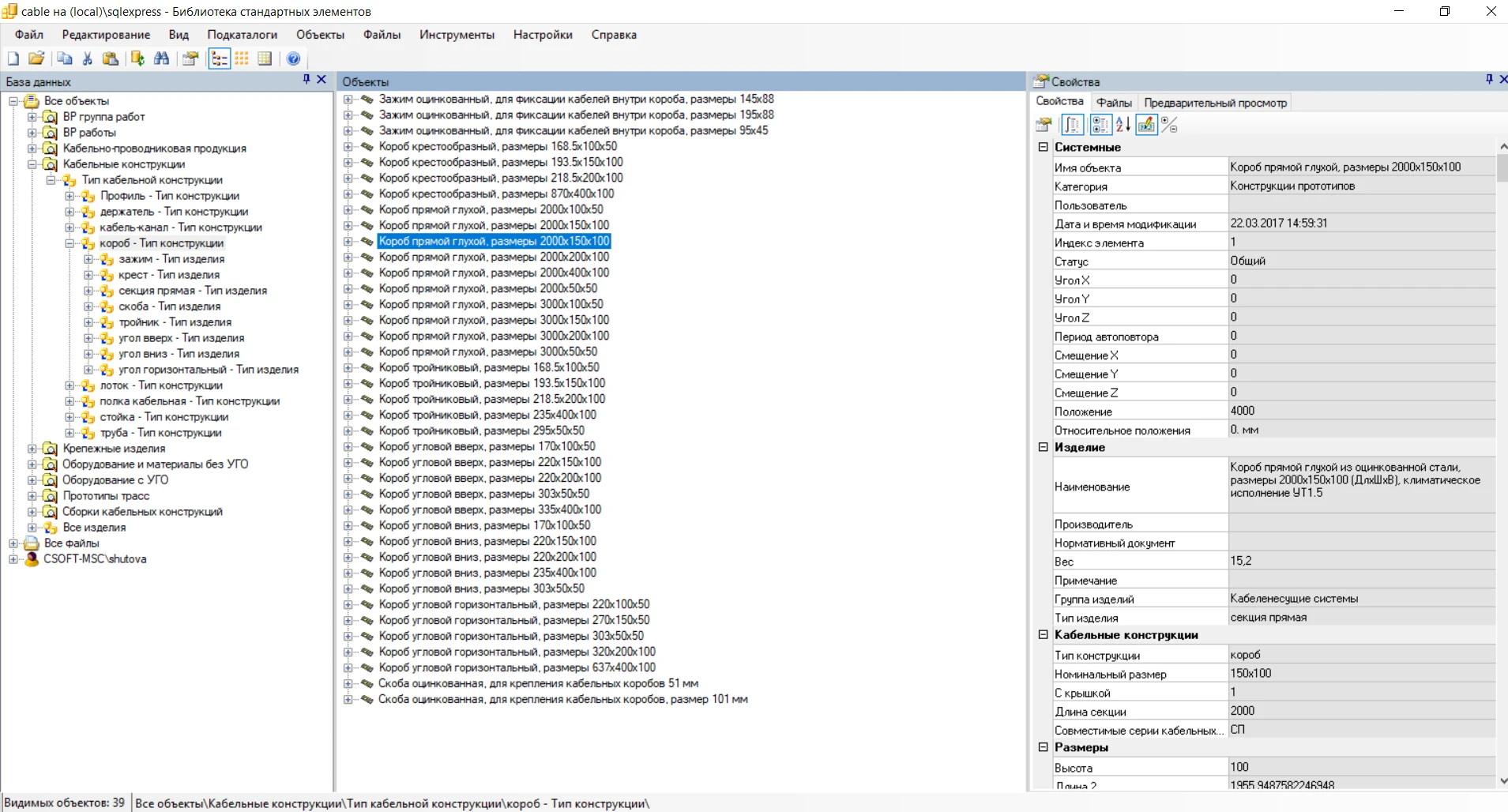

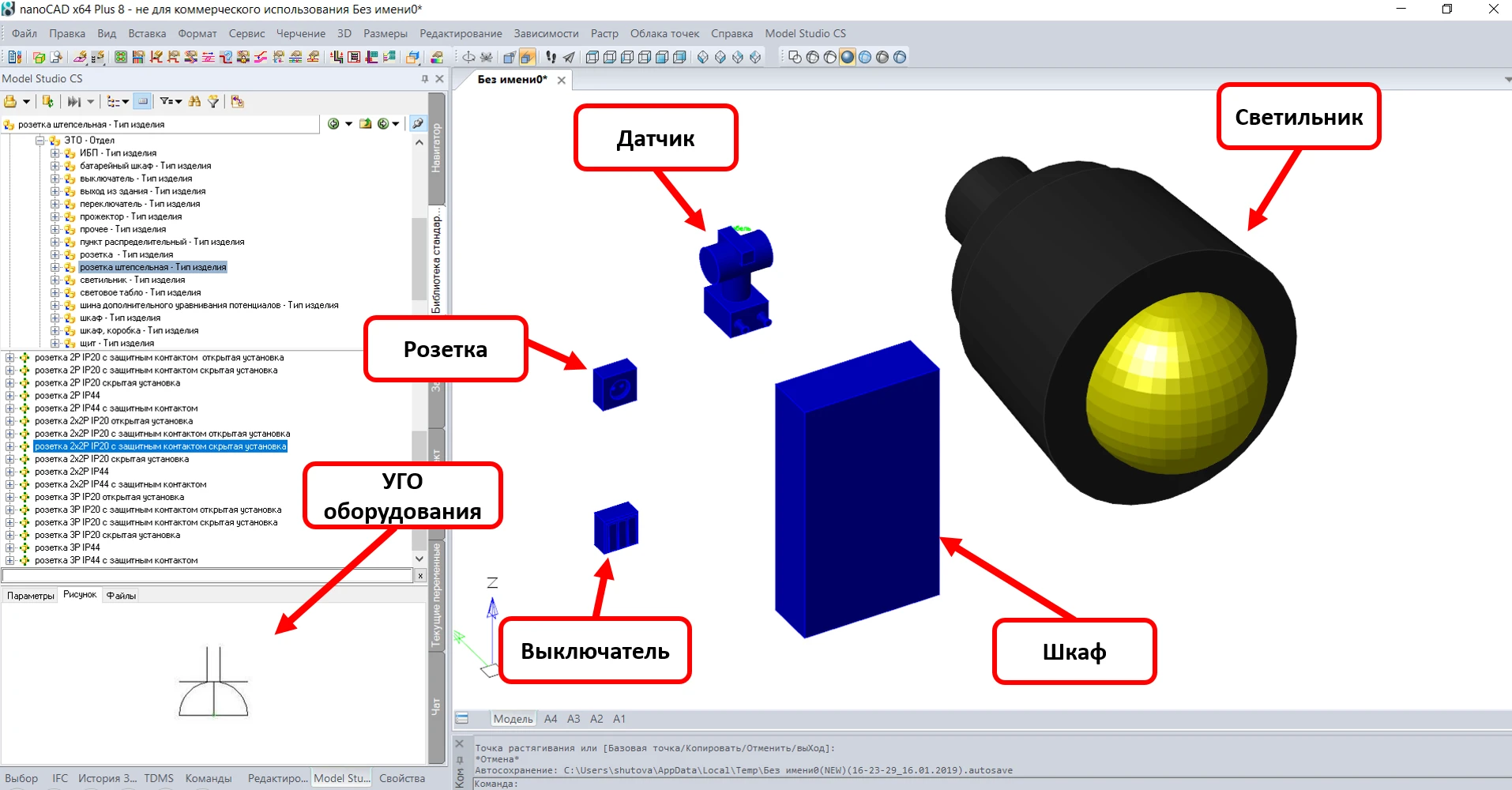

База данных программы Model Studio CS Кабельное хозяйство включает в себя информацию по специализированному оборудованию, изделиям и материалам, применяемым для выполнения трехмерной модели кабельной раскладки. Данные об объектах базы хранятся в CADLib — Менеджере библиотек стандартных компонентов для линейки программ Model Studio CS, в основу которого положена СУБД Microsoft SQL Server. Объекты б…
Конструирование кабельных конструкций

Конструирование кабельных конструкций

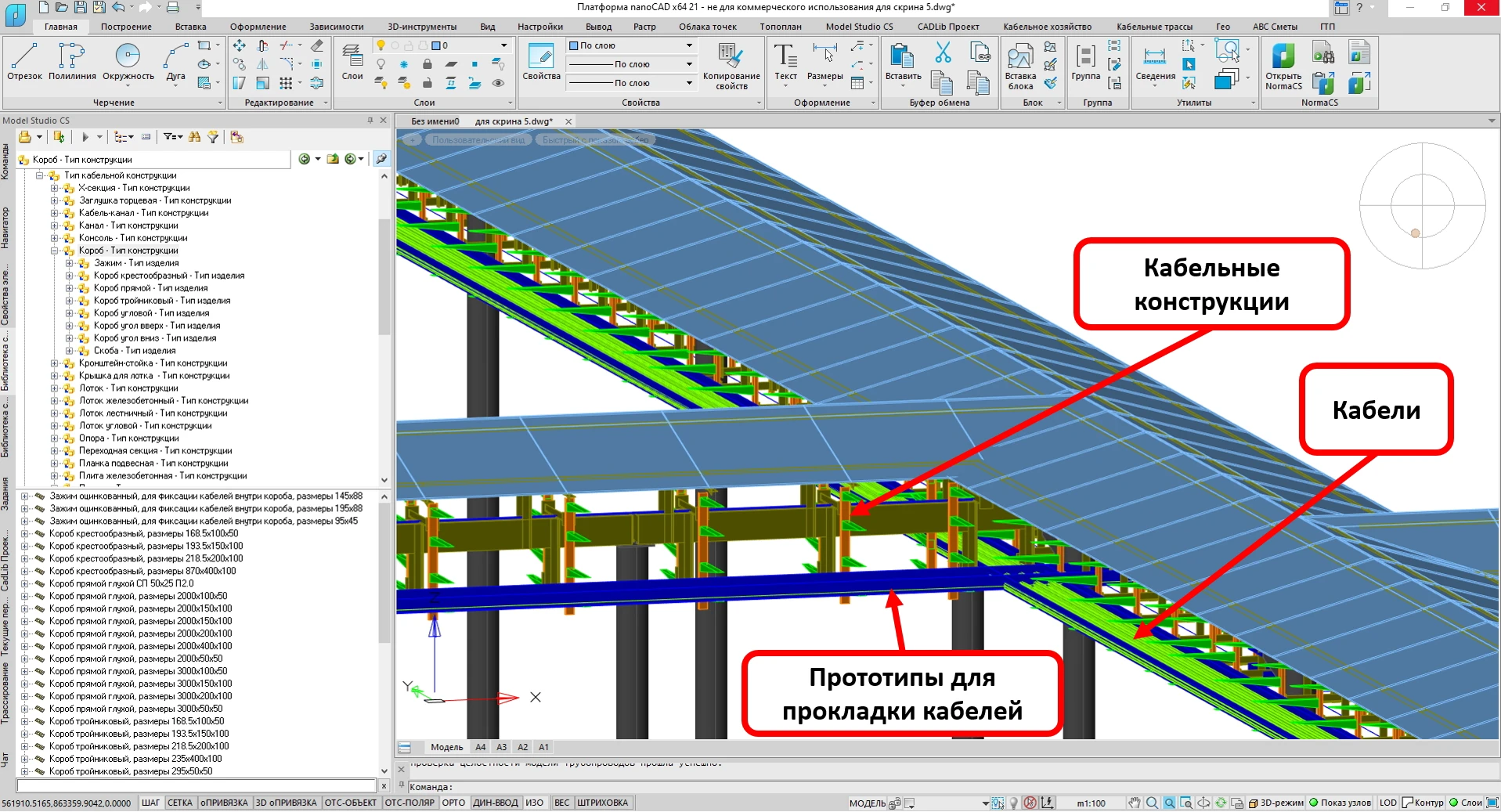

В программном комплексе Model Studio CS Кабельное хозяйство используются новейшие технологии трехмерного проектирования, уникальные разработки компании CSoft Development для линейки программ Model Studio CS, основанные на применении параметрических объектов. Графика изделия формируется из дву- и трехмерных графических примитивов, а их размеры задаются с помощью ряда параметров, имеющихся у описыва…
Раскладка кабеля
Раскладка кабеля
Раскладка кабеля
Раскладка кабеля

Раскладка кабеля

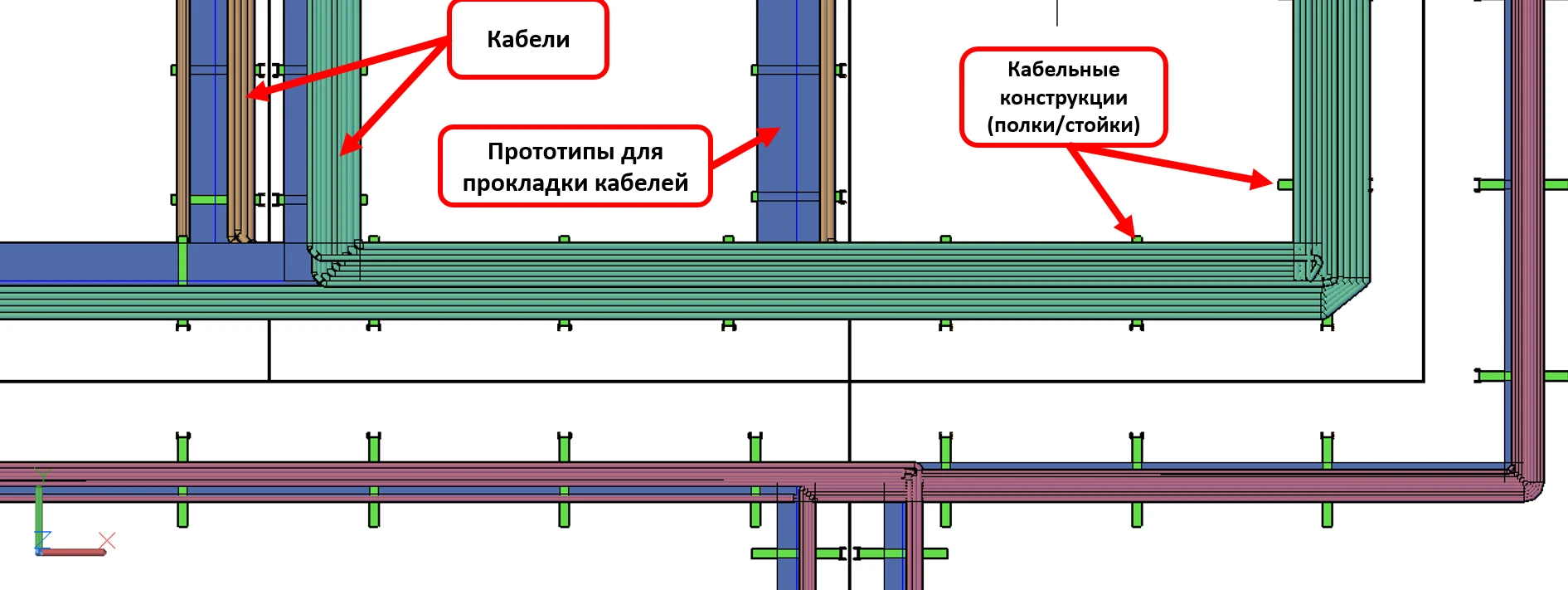

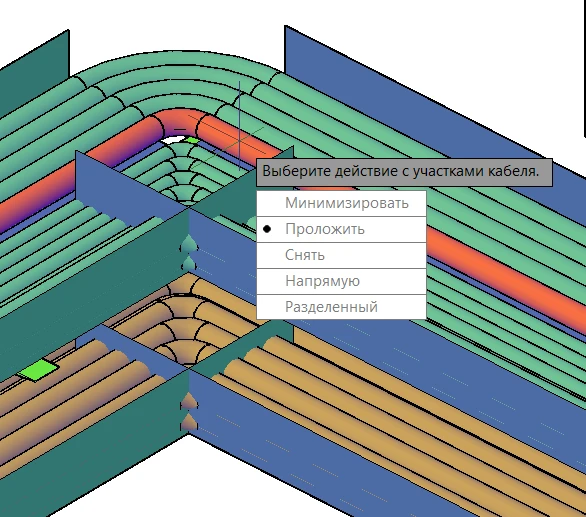

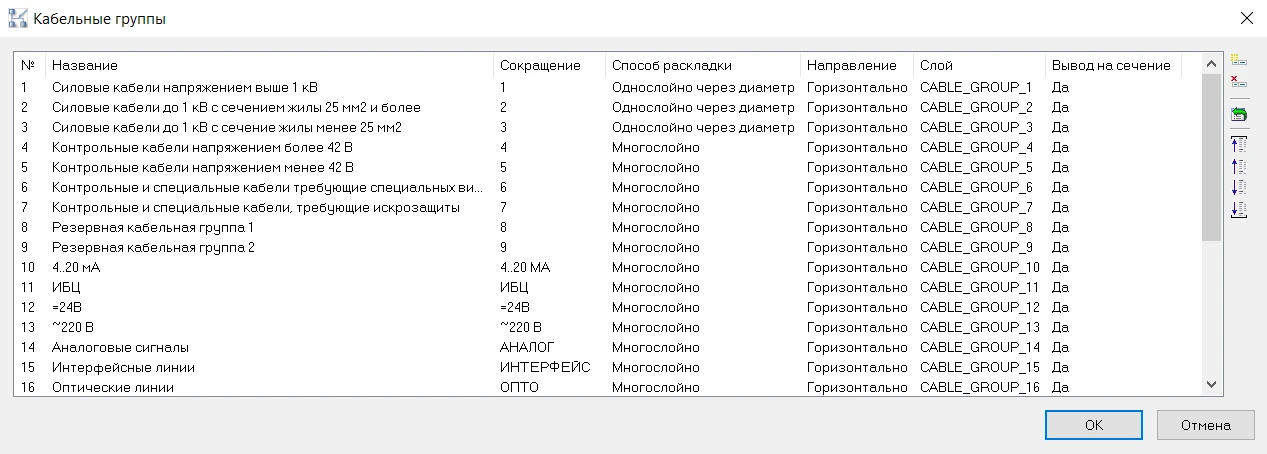

При условии, что проект компоновки оборудования выполнен, например, в Model Studio CS Трубопроводы или Model Studio CS ОРУ, трассировка и раскладка кабелей не займут много времени. Объясняется это тем, что все технологическое, высоковольтное оборудование, размещаемое в моделях Model Studio CS, уже имеет специальные контакты для подключения кабелей. Но даже если такого проекта нет, компоновку обору…
Получение табличной документации
Получение табличной документации
Получение табличной документации
Получение табличной документации
Получение табличной документации

Получение табличной документации

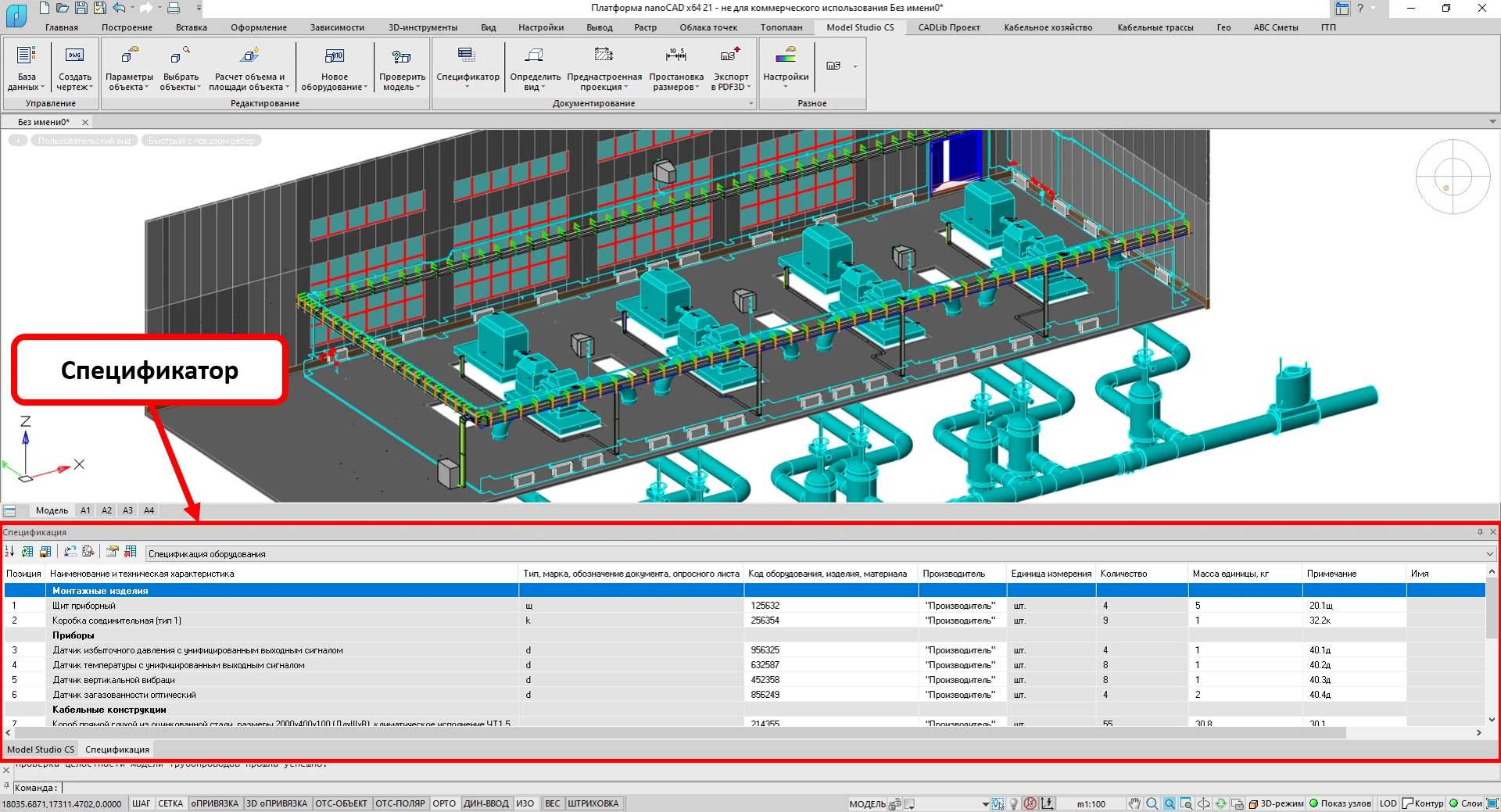

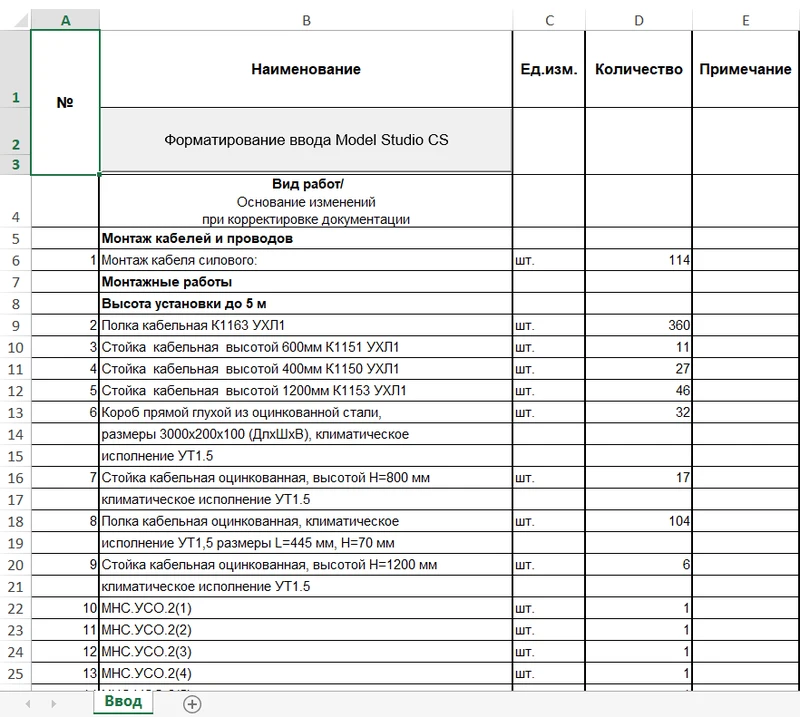

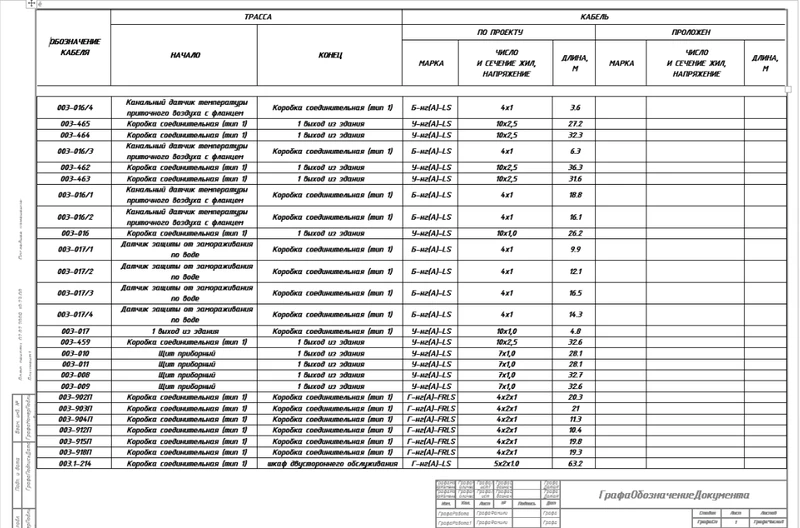

Спецификацию на оборудование, кабели и кабельные конструкции можно вывести в требуемый формат выходного документа. С перечнем и количеством примененных изделий вы можете в реальном времени ознакомиться непосредственно в программе — для этого предназначен специализированный инструмент, называемый спецификатором. Кабельный журнал также можно отслеживать в реальном времени или вывести в требуемый …
Получение графической документации
Получение графической документации
Получение графической документации
Получение графической документации

Получение графической документации

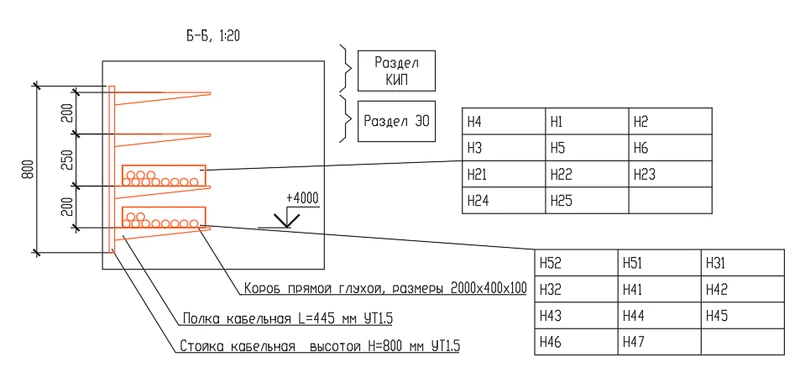

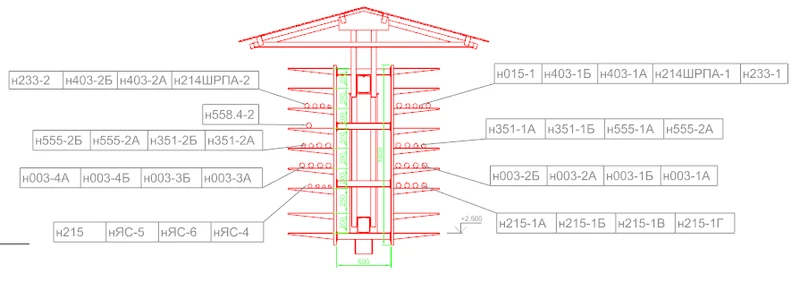

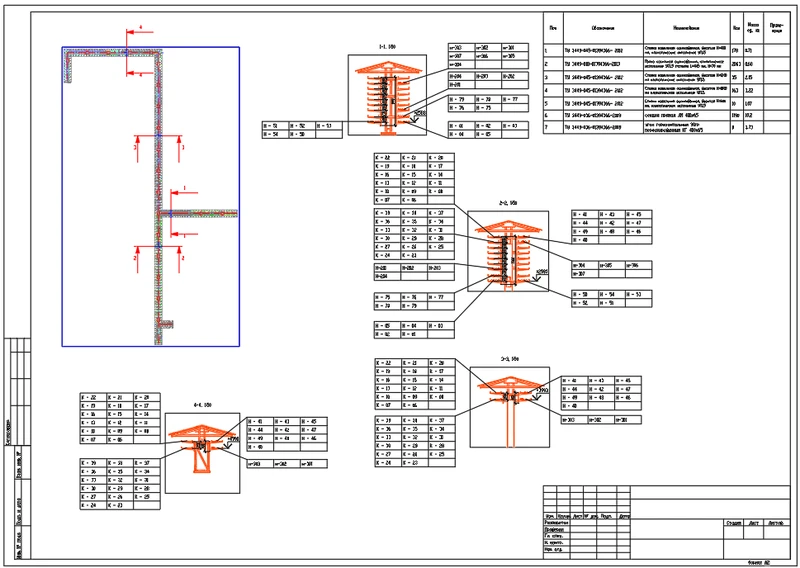

Получение плана трасс и сечений по кабельным конструкциям с выносками, обозначениями, подписями также не составляет труда. Достаточно указать места сечений, при этом программа автоматически проставляет выноски с позициями кабелей, проложенных в данном месте. По каждому сечению можно получить отдельный чертеж, разрез, на котором будут отображены кабельные конструкции и кабели. Программа предложи…

Конфигурации

Новые возможности

Реализована возможность скрытия/отображения промежуточных конструкций

Добавлен способ раскладки кабелей «Однослойно через 0,3 диаметра»

Реализована возможность задавать разные углы поворота для горизонтальных и вертикальных участков кабельных трасс по множителю, формуле или по таблице

Добавлена возможность подбора угловых элементов с допуском в градусах при построении кабельных трасс

Реализована возможность выбора вариантов углов поворота кабельных трасс при наличии нескольких элементов в БД при построении кабельной трассы по миникаталогу

Добавлена возможность автоматической простановки выносок с маркировками кабелей на разрезах кабельных трасс

Реализована возможность условного прототипа раскладывать кабели с заданными параметрами создания полок и ярусов

В окне свойств параметров полок прототипа появилась возможность выбора цвета для конкретной полки (для визуального контроля групп кабелей, проложенных на данной полке)

Реализована возможность проверки нормативных расстояний между кабелями разных групп, т.е. возможность поиска коллизий между трассами с разными кабельными группами

Разработан редактор сечений кабельных трасс, в котором реализован функционал по созданию, выбору и редактированию объектов кабеленесущих систем и крепежных элементов (лотков, стоек, полок, метизов)

Реализована функция построения кабельных трасс параллельно плоскостям системы координат

Появилась возможность разделения кабельной трассы на сегменты лотков/коробов заданной длины

Добавлена возможность автоматизированного присвоения значений параметров кабелей из БД при загрузке кабелей через вкладку Задание на раскладку кабелей

Реализована возможность изменять характеристики полок прототипа (ширина, высота) через быстрые свойства

Добавлено отображение характеристик полок (ширина, высота) в свойствах прототипа

Изменена логика выполнения при раскладке кабелей по файлу CSV из вкладки Задания — появилась возможность продолжить раскладку оставшихся кабелей, даже если один не разложился

Добавлена возможность обновления выносок только на конкретных сечениях и разрезах кабельных трасс

При вставке оборудования через задание реализовано сохранение фильтров поиска в профиле пользователя

Добавлены новые инструменты Калькулятор расчета нагрузок и Генерация однолинейной схемы, которые позволяют рассчитать электрические нагрузки в цепях 0,4 кВ, сохранить результаты расчета в Word и сгенерировать однолинейные электрические схемы

Реализована возможность подбора элементов поворота трасс с квадратным сечением в зависимости от геометрического положения элемента с возможностью определения горизонтального или вертикального участка по заданному атрибуту

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
