Model Studio CS Генплан

Model Studio CS Генплан

Программа предназначена для разработки генеральных планов промышленных объектов и городской инфраструктуры (марка ГП).

Все описание
Задачи
Создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР);
Построение траншей, котлованов, насыпей;
Автоматическое построение продольных профилей;
Автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений.
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Автоматизированное проектирование

Оформление чертежей

СПДС

Строительство и архитектура

от 94 300 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Model Studio CS Генплан значительно расширяет возможности платформы AutoCAD/nanoCAD, делая работу инженера более комфортной и эффективной. Этот программный комплекс используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.

Model Studio CS Генплан — это программный комплекс, адресованный специалистам отделов изысканий, генеральных планов, а также смежных отделов, разрабатывающих чертежи марки ПОС и ППР.

Программный комплекс Model Studio CS Генплан используется при проектировании объектов промышленного и гражданского строительства и предназначен для быстрого и удобного создания существующих и проектных поверхностей, размещения на плане зданий и сооружений, объектов благоустройства, а также для выпуска проектной/рабочей документации.

Программный комплекс позволяет решать следующие задачи:

  • создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР);
  • построение траншей, котлованов, насыпей;
  • автоматическое построение продольных профилей;
  • автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений;
  • формирование и выпуск проектной и рабочей документации в соответствии с требованиями ГОСТ;
  • интеграция с системой АВС для автоматизации режима расчета смет на основании данных модели;
  • выполнение необходимых проверок (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
  • интеграция геологической модели с трехмерной моделью Model Studio CS;
  • использование данных модели для генерации продольного профиля, таблицы условных обозначений и расчета объема земляных работ по геологическим слоям.

Задачи

Создание трехмерной цифровой модели местности (ЦММ) и рельефа (ЦМР).
Построение траншей, котлованов, насыпей.
Автоматическое построение продольных профилей.
Автоматическое формирование ведомостей объемов работ, спецификаций и экспликации зданий и сооружений.

Возможности

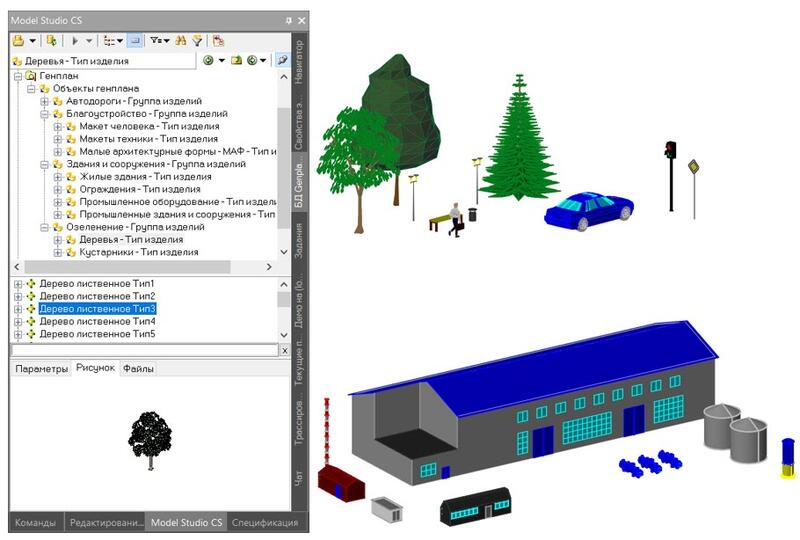

База дан­ных обо­ру­до­ва­ния, изде­лий и материалов

База дан­ных обо­ру­до­ва­ния, изде­лий и материалов

База данных изделий Model Studio CS Генплан включает в себя наборы типовых зданий и сооружений, элементов благоустройства (деревья, кустарники, малые архитектурные формы), элементов автодорог (дорожные знаки, дорожное оборудование, освещение), а также макеты людей и техники. Пользователь может самостоятельно пополнять библиотеку новыми элементами параметрической графики. Работать с базой данных…

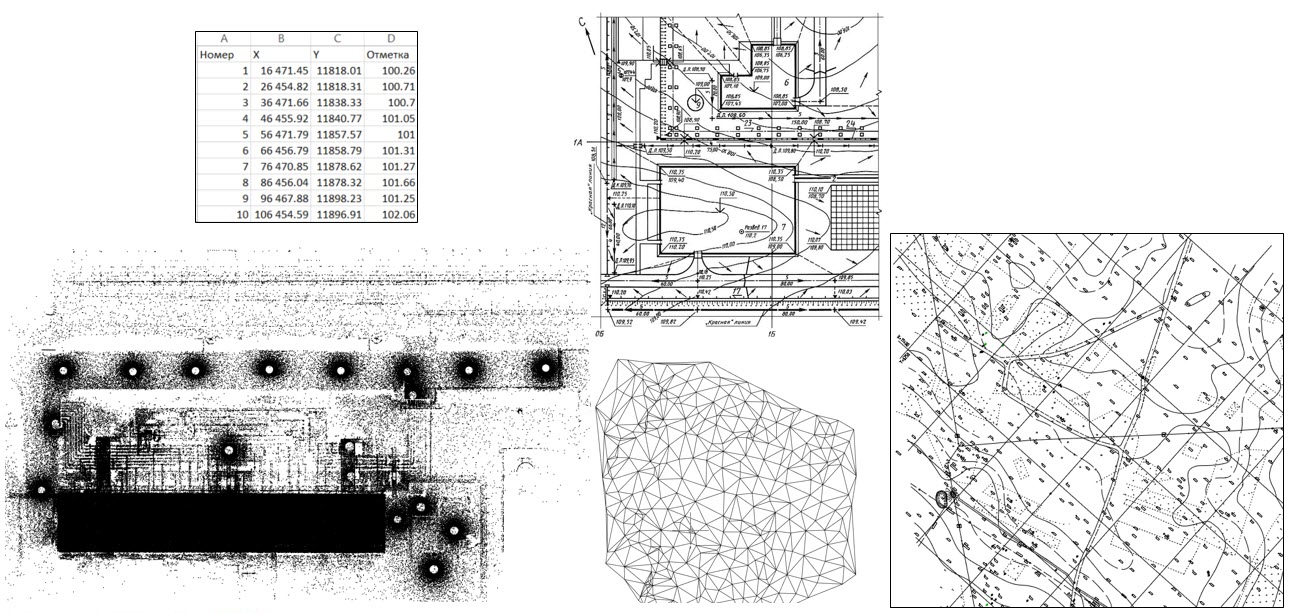

Исходные данные для проектирования

Исходные данные для проектирования

В качестве исходных данных для проектирования могут быть использованы данные разных форматов: отсканированные чертежи (сколка существующего рельефа и ситуации); полученные от геодезистов текстовые файлы с точками, имеющими координаты X, Y, Z; облака точек, полученные посредством лазерного сканирования; готовые триангуляции (3D-грани), созданные в других программных продуктах; чертежи в форм…

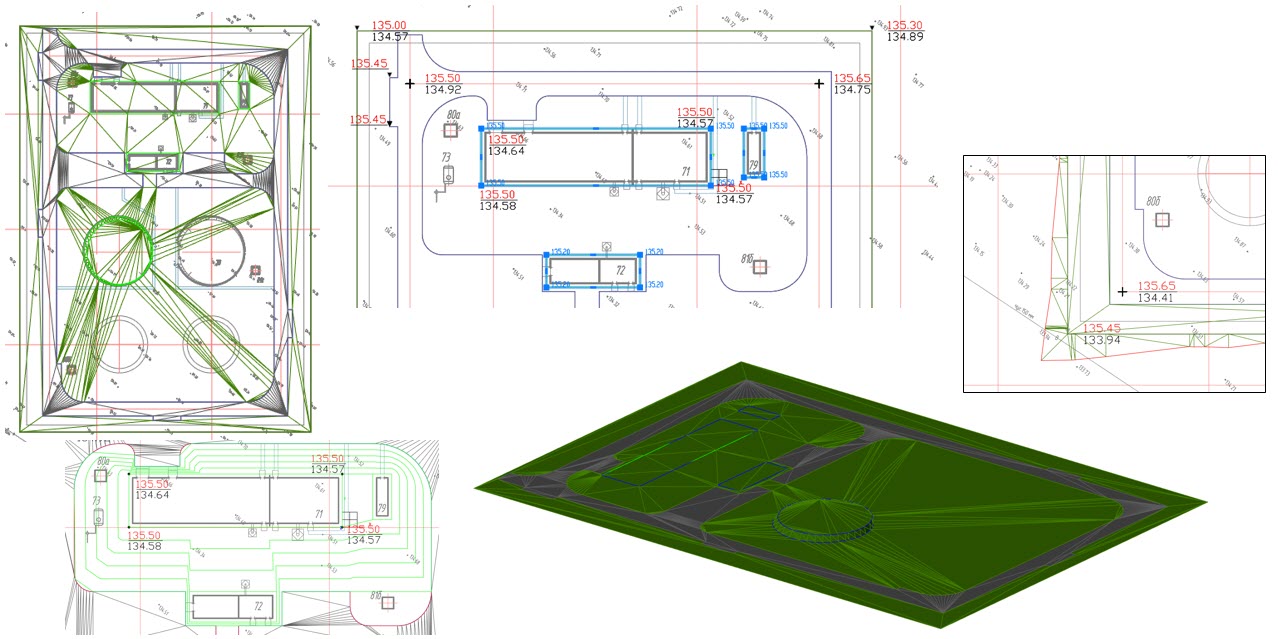

Цифровая модель рельефа (ЦМР)

Цифровая модель рельефа (ЦМР)

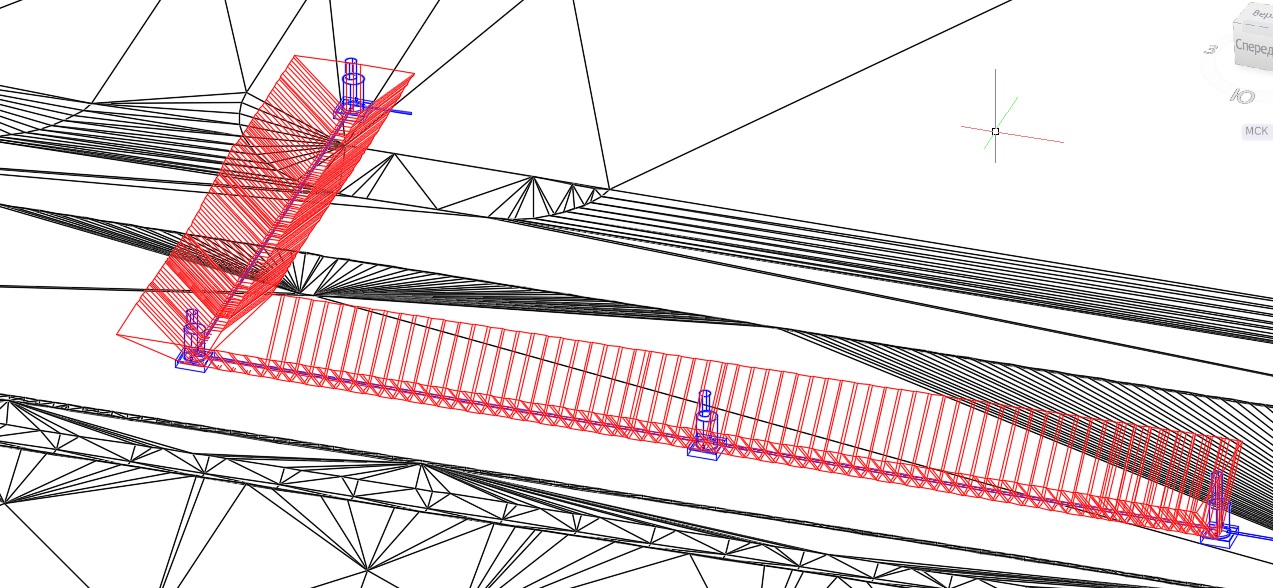

Трехмерная модель рельефа формируется в виде 3D-граней и строится с использованием отметок, структурных линий, внутренних контуров. Возможны расчет и отрисовка откосов с выходом на заданную поверхность, а также отрисовка горизонталей. Для редактирования модели используются такие операции, как переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек.

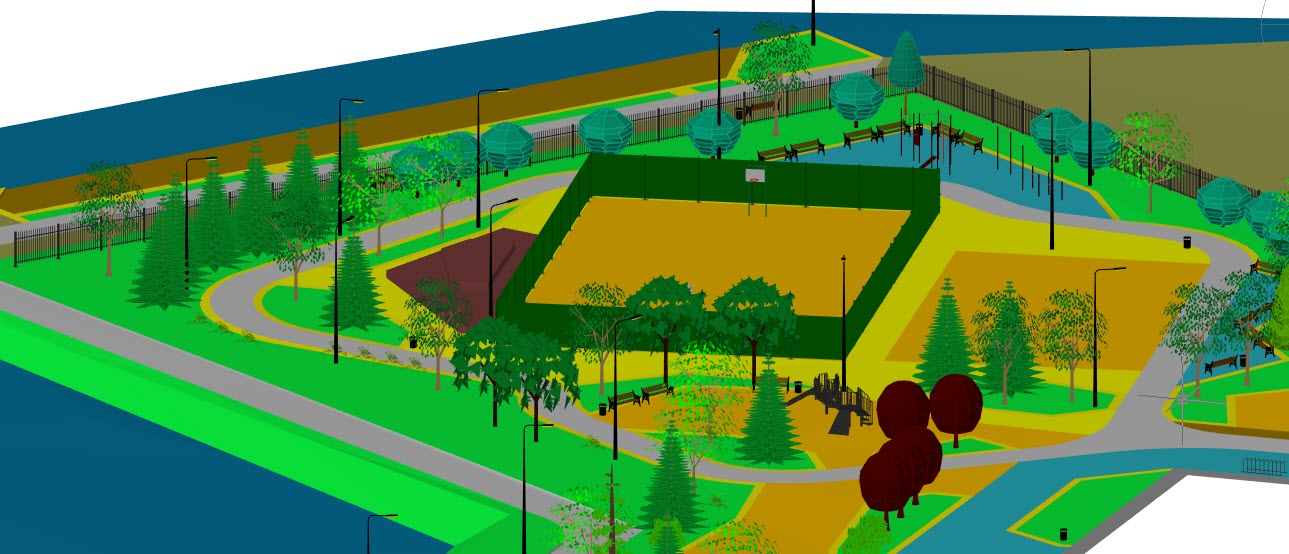

Цифро­вая модель местности (ЦММ)
Цифро­вая модель местности (ЦММ)

Цифро­вая модель местности (ЦММ)

Посадку на генплан зданий и сооружений можно осуществить несколькими способами: вставить из библиотеки изделий и материалов, отобразить из базы данных проекта CADLib Модель и Архив или создать контуры сооружений специальной командой. Также на генплане расставляются элементы благоустройства и озеленения. По объектам, размещенным на генплане, можно автоматически получить ведомости и спецификации в с…

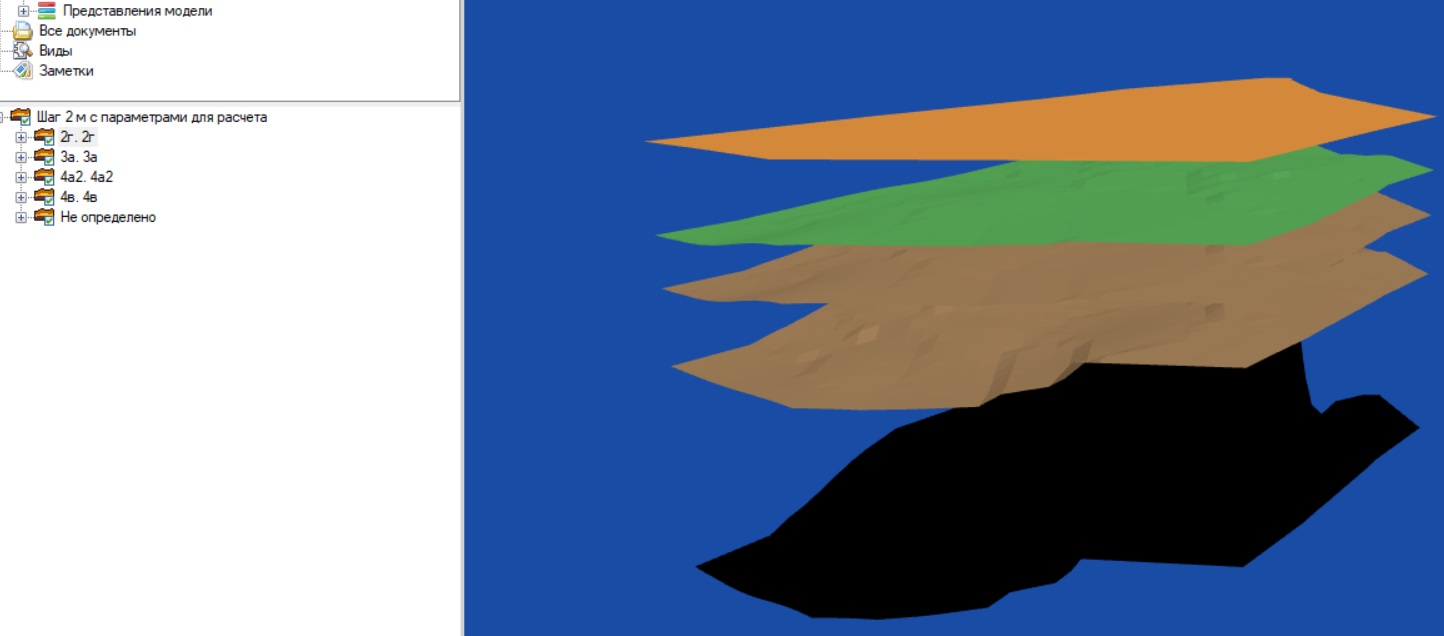

Учет геологической обстановки при проектировании и решении прикладных задач
Учет геологической обстановки при проектировании и решении прикладных задач

Учет геологической обстановки при проектировании и решении прикладных задач

В Model Studio CS Генплан предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CadLib Проект). Основные задачи, решаемые с учетом геологических особенностей: построение траншей подземных …
Заглушка

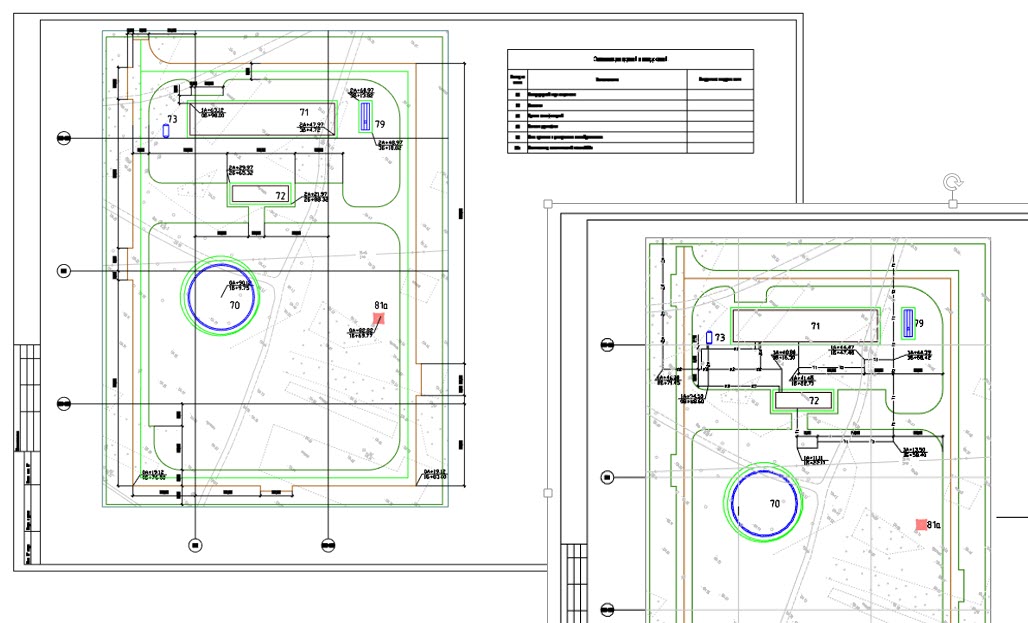

Автоматическая генерация чертежей планов, видов, разрезов

Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки, выноски, позиционные обозначения и размеры. Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий: определить линию разреза, а также его глубину и выс…

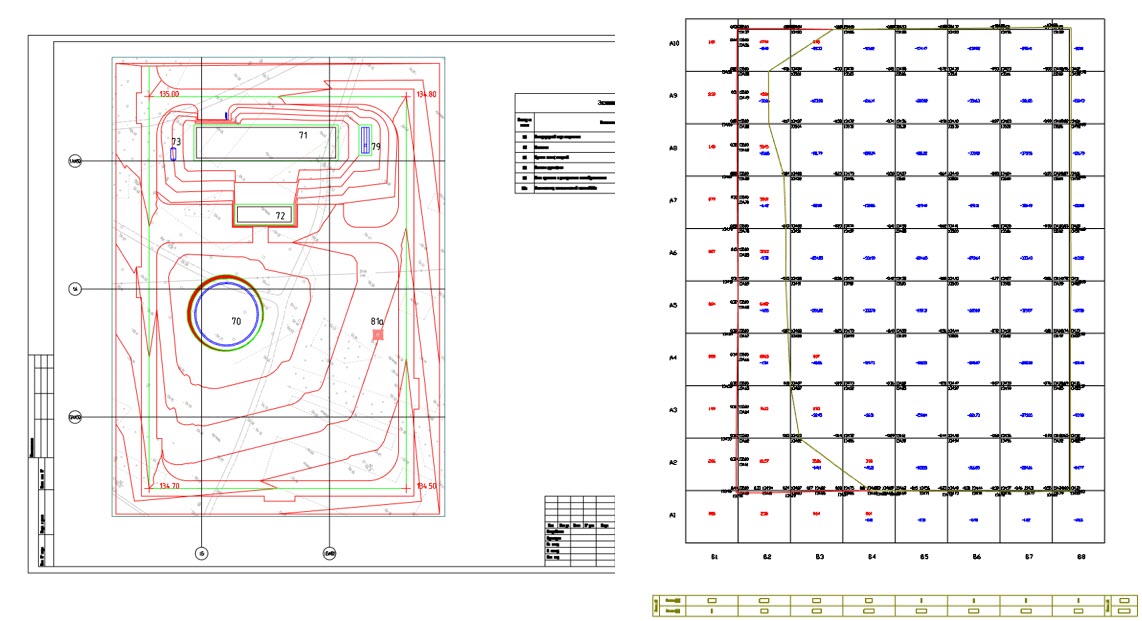

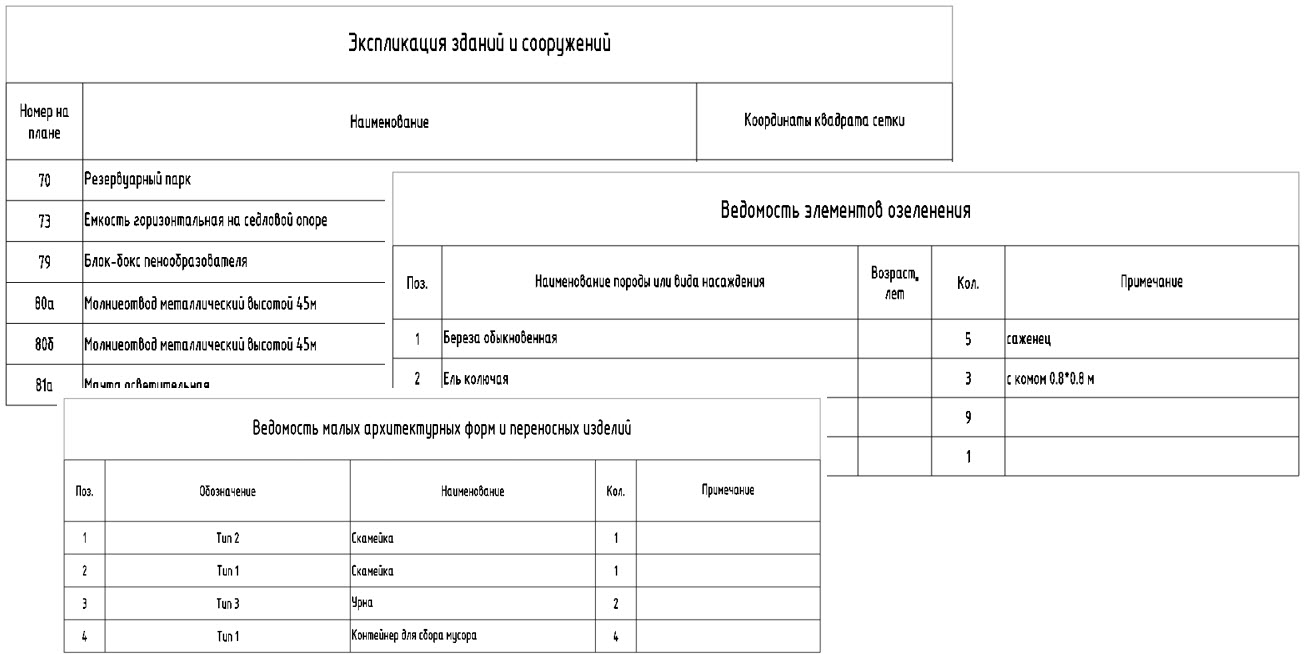

Результат работы
Результат работы

Результат работы

В результате мы получим чертежи основного комплекта ГП, на которых будут проставлены размеры, выноски, отметки и т.д., при этом все будет выполнено автоматически на основе трехмерной модели. Разбивочный план. На чертеже отображаются геодезическая сетка, здания и сооружения, дороги, проезды и площадки, элементы планировочного рельефа (откосы, подпорные стенки, пандусы). Экспликация зданий, ве…

Конфигурации

Новые возможности

Появилась команда, позволяющая получить по контуру с триангуляцией и структурным линиям 2D/3D-полилинии

Добавлены команды по созданию различных меток по поверхностям и определению отметки в любой точке поверхности

Реализовано построение картограммы между поверхностями

Добавлена команда по объединению контуров с триангуляцией в один

Появилась возможность копирования контура с триангуляцией

Реализована возможность создания контура триангуляции из 3D-граней

Появились команды по работе с данными триангуляции, позволяющие перестроить поверхность (если произошло изменение данных, добавленных в поверхность ранее) и удалить из поверхности данные, добавленные ранее

Доработано одновременное создание сразу нескольких структурных линий и назначение им отметок, а также добавлена команда, позволяющая сформировать структурную линию с перепадом высот

Реализована возможность построения базовых горизонталей по красным горизонталям, добавления и удаления вершин базовых горизонталей, создания базовых горизонталей по точкам

Добавлена команда для прореживания вершин полилиний

Добавлена команда для расстановки объектов озеленения и малых архитектурных форм с заданным шагом вдоль полилинии, структурной линии или по контуру с триангуляцией

Реализована ассоциативная связь здания с номером по экспликации; появилась команда по созданию отметки чистого пола для зданий, сооружений, площадок

Добавлена возможность работы программы в файлах с единицами «Метры»

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
