Model Studio CS Электрика

Model Studio CS Электрика

Программа предназначена для проектирования электротехнического оборудования, создания и раскладки кабельных трасс, моделирования систем электроснабжения, расчета нагрузок.

Все описание
Задачи
Встроенный расчетный модуль позволит смоделировать систему электроснабжения, выбрав источники питания, распределения и потребителей электрической энергии, и произвести расчет нагрузок, токов короткого замыкания, отклонений напряжений и пр. ;
Функционал позволяет выполнить расчет освещенности и автоматическое размещение светильников в рамках 3D-модели ;
Посредством встроенного спецификатора реализована возможность создать выгрузку данных любого содержания и сложности ;
Инженер, использующий Model Studio CS Электрика, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы .
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Автоматизированное проектирование

Инженерный анализ

Оформление чертежей

Электротехнические решения

от 131 000 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

Model Studio CS Электрика — это программный комплекс, объединяющий в себе ключевой функционал разработки 3D-модели в части размещения электротехнического оборудования, создания кабельных трасс, раскладки кабелей, моделирования системы электроснабжения, проведения расчетов нагрузок по СП 256.1  325  800.2016 и РТМ 36.18.32.4−92, генерации схем однолинейных системы электроснабжения, проведения подбора коммутационного оборудования и кабелей.

Задачи

Встроенный расчетный модуль позволит смоделировать систему электроснабжения, выбрав источники питания, распределения и потребителей электрической энергии, и произвести расчет нагрузок, токов короткого замыкания, отклонений напряжений и пр..
Функционал позволяет выполнить расчет освещенности и автоматическое размещение светильников в рамках 3D-модели.
Посредством встроенного спецификатора реализована возможность создать выгрузку данных любого содержания и сложности.
Инженер, использующий Model Studio CS Электрика, имеет все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы.

Возможности

Заглушка

Основные возможности

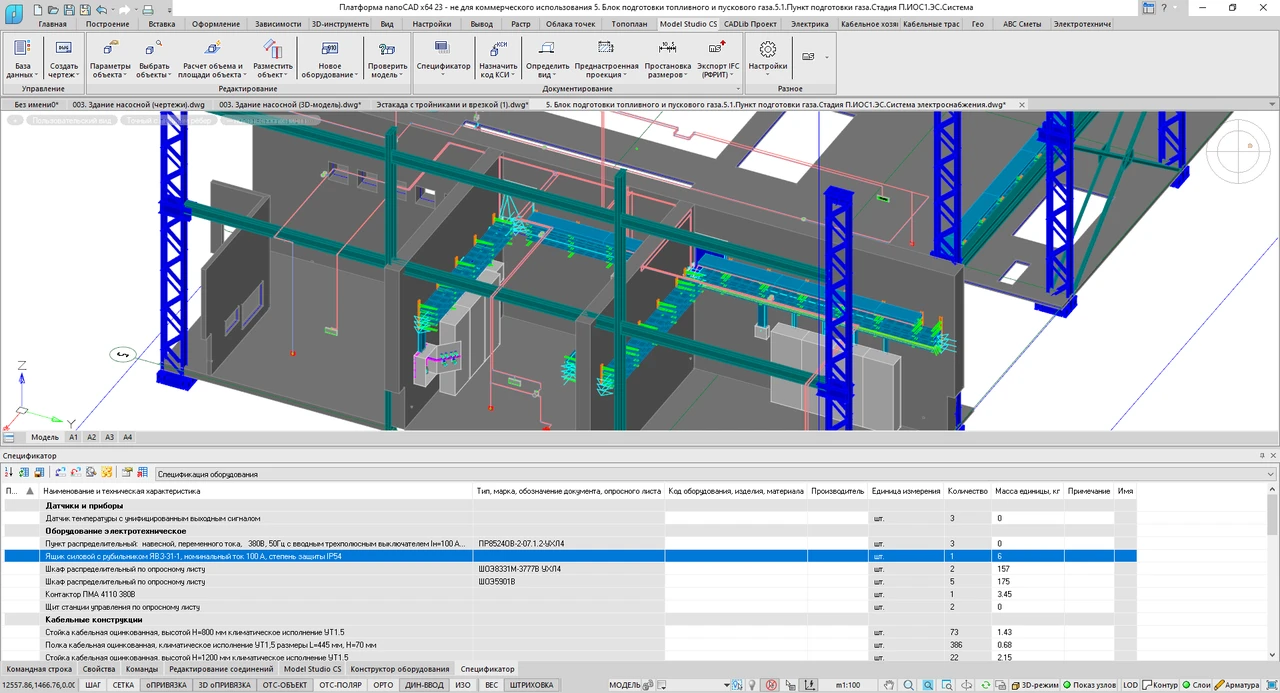

Встроенный расчетный модуль позволит смоделировать систему электроснабжения, выбрав источники питания, распределения и потребителей электрической энергии, и произвести расчет нагрузок, токов короткого замыкания, отклонений напряжений и пр. По результатам проведенных расчетов доступен выбор коммутационного оборудования и кабелей из имеющихся в базе данных стандартных компонентов. Также функционал …
База данных стандартных компонентов
База данных стандартных компонентов
База данных стандартных компонентов

База данных стандартных компонентов

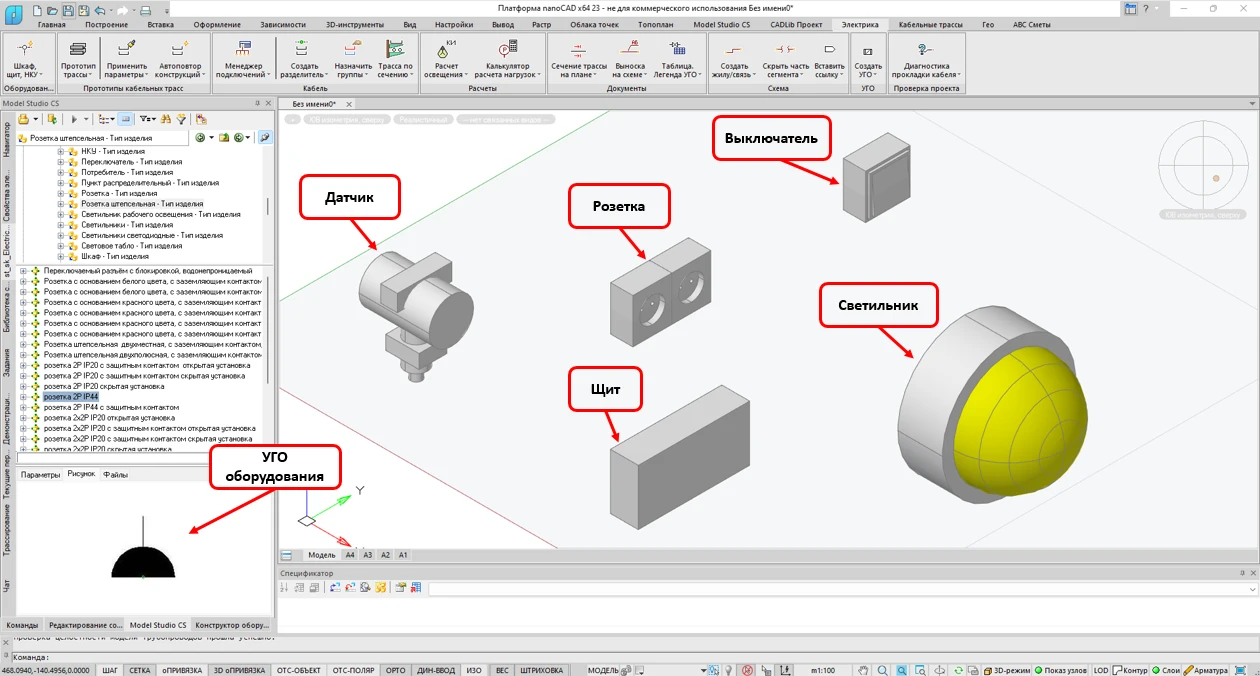

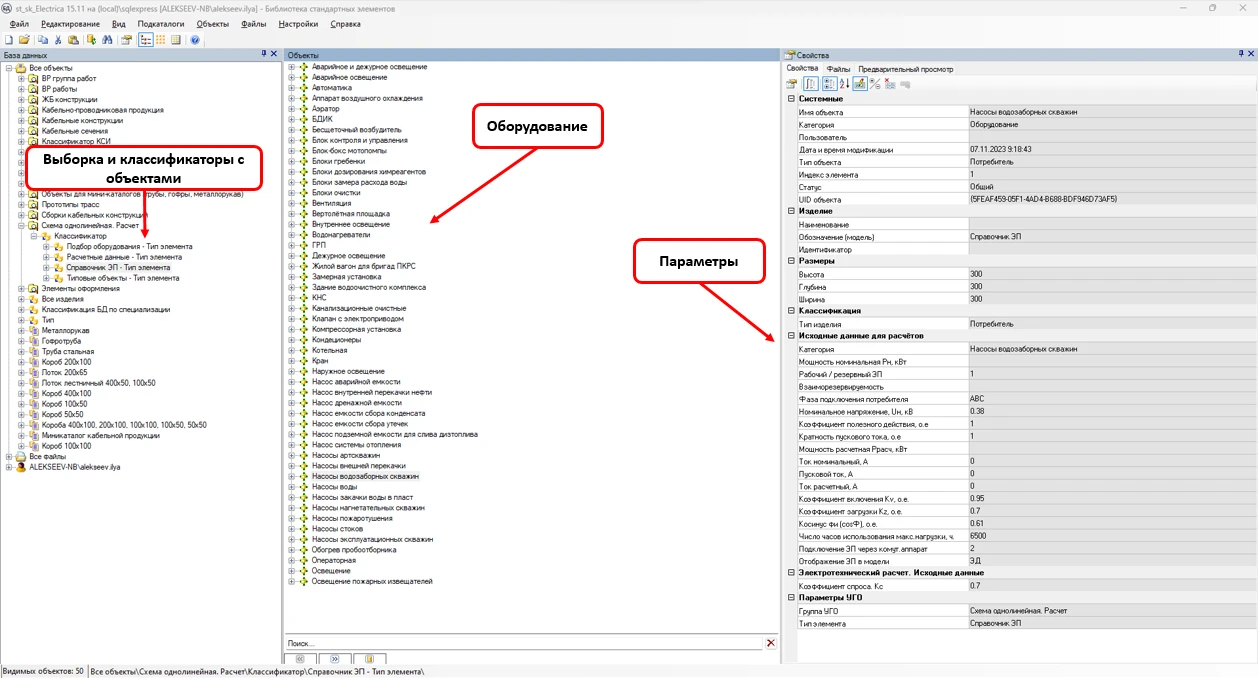

База данных стандартных компонентов Model Studio CS Электрика встроена в среду проектирования и не требует вызова дополнительных программ. Доступ к базе для пользователя реализован через диалоговое окно с интуитивно понятным интерфейсом. База данных стандартных компонентов содержит объекты разделов «Электротехническое оборудование», «Кабельные конструкции», «Кабельно-проводниковая продукция» и пр.…

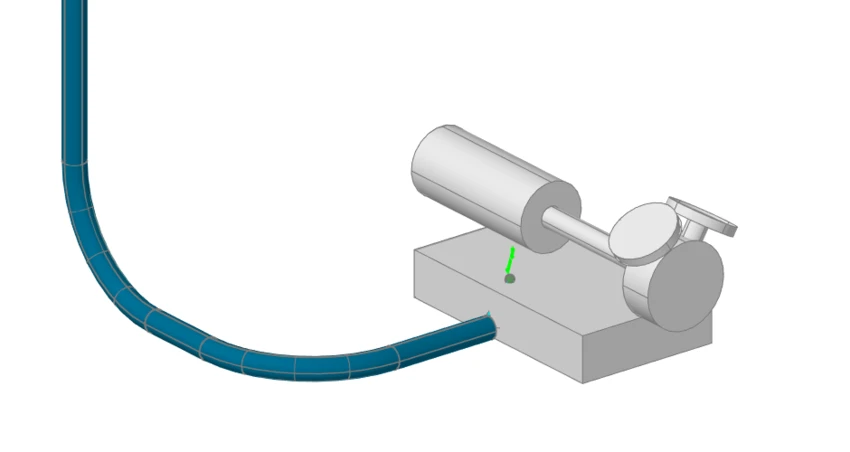

Разработка 3D-модели
Разработка 3D-модели

Разработка 3D-модели

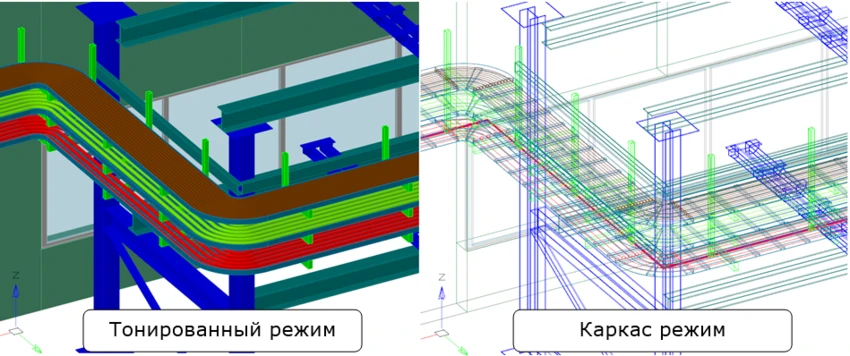

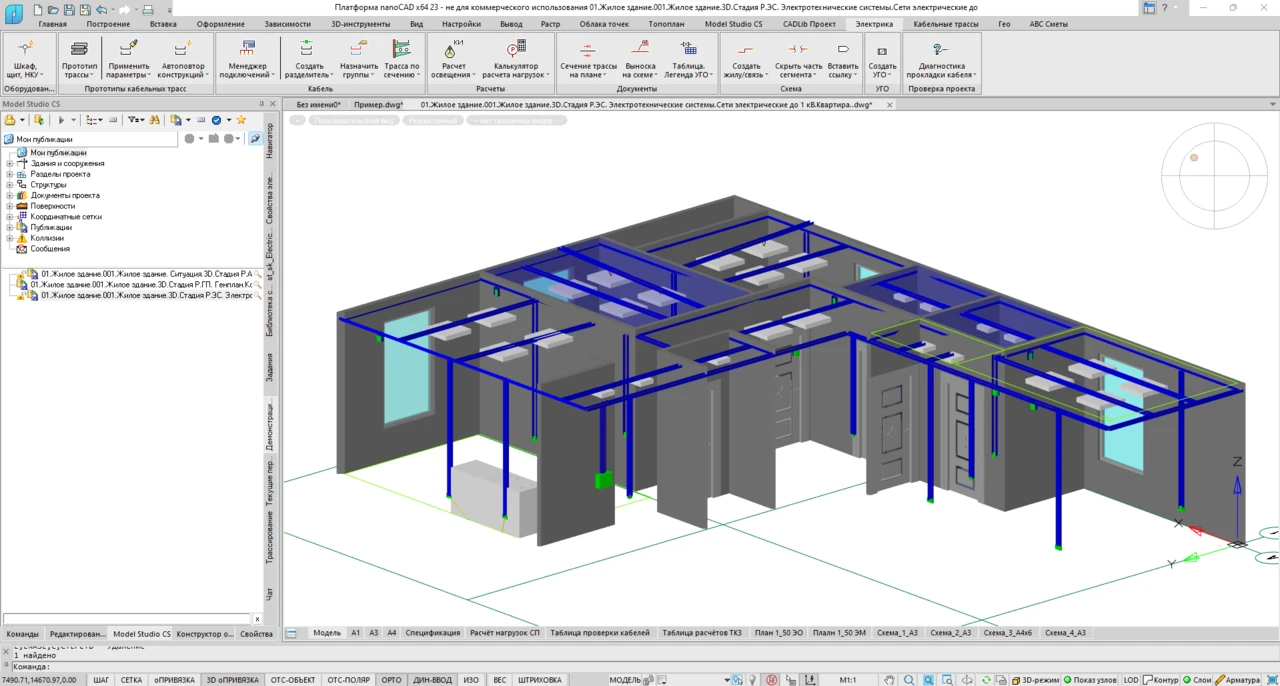

Технология трехмерного моделирования осуществляется с применением параметрических объектов и предоставляет возможность смоделировать объект любой сложности. Размещение оборудования в трехмерной модели производится посредством выноса объекта из базы данных стандартных компонентов в пространство модели. Каждый объект содержит необходимый объем параметров, а также «ручки» для перемещения и определени…

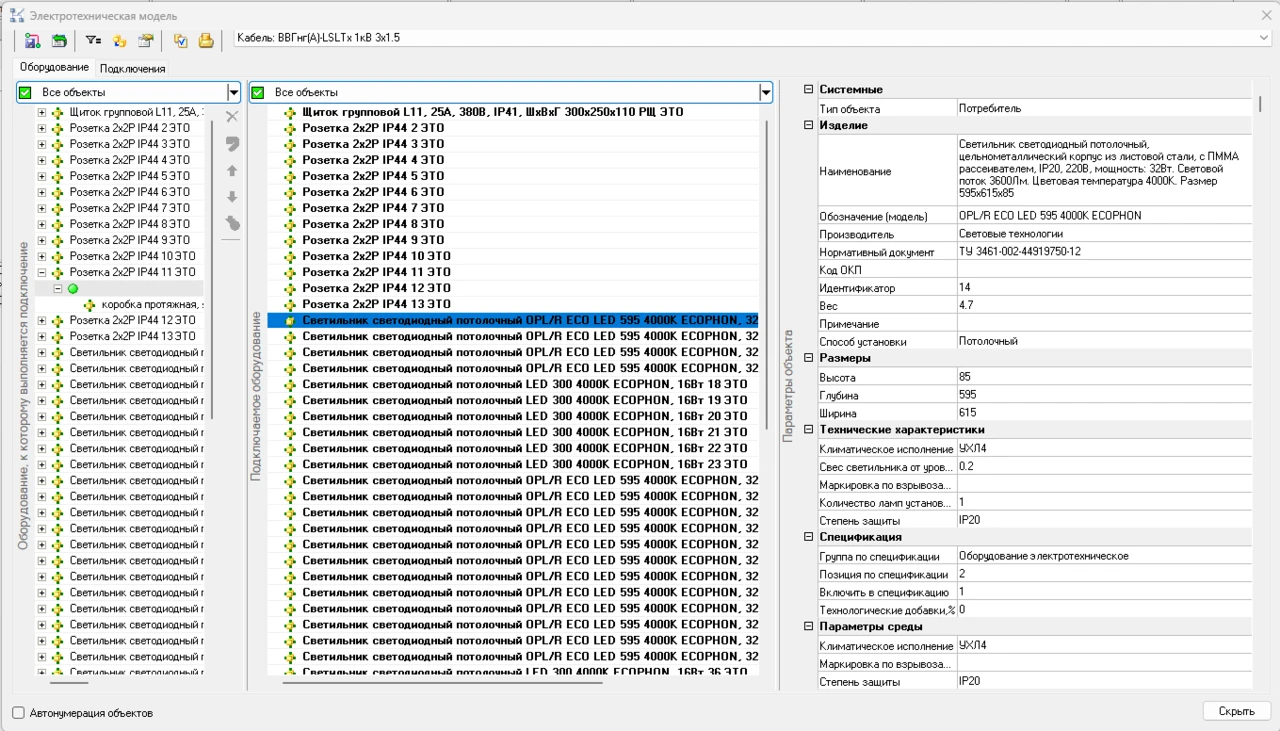

Раскладка кабелей
Раскладка кабелей

Раскладка кабелей

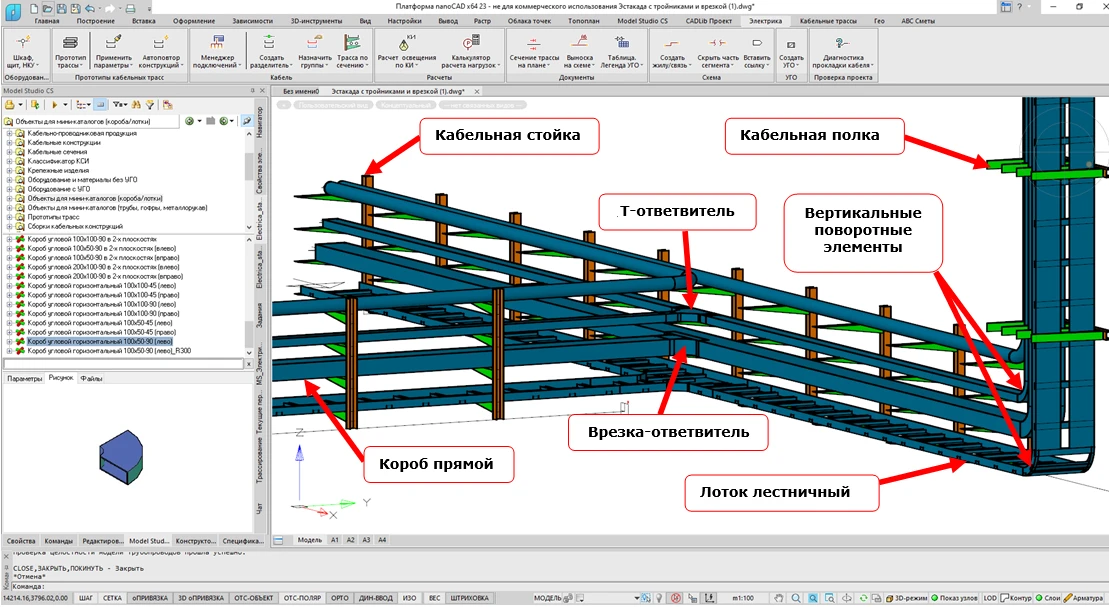

Model Studio CS Электрика обладает функционалом раскладки кабелей по кабеленесущим системам. Каждая единица оборудования в трехмерной модели имеет узлы для подключения кабелей и отображается в диалоговом окне Электротехническая модель, где и осуществляется соединение кабелями. После соединения оборудования кабелями одним кликом мыши выполняется раскладка кабелей в трехмерной модели, при том, если…
Генерация схем однолинейных

Генерация схем однолинейных

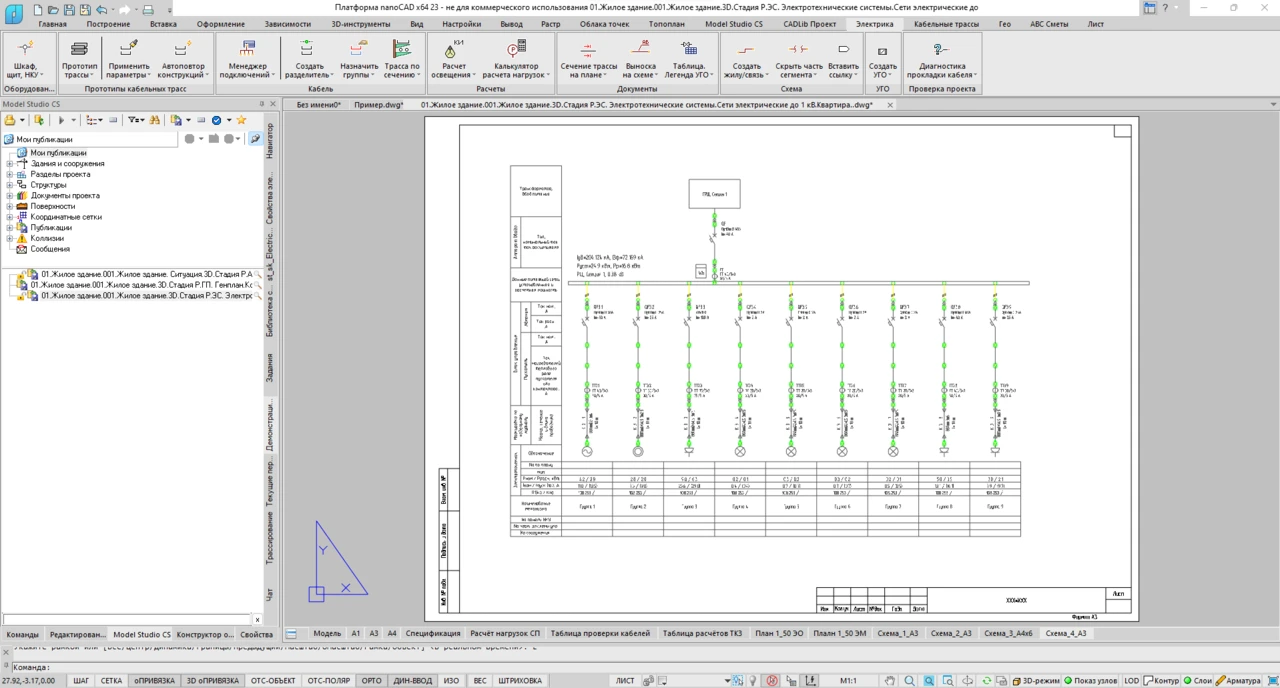

Model Studio CS Электрика обладает функционалом генерации схем однолинейных на основании созданной трехмерной модели системы электроснабжения с применением шаблонов, что, в свою очередь, упрощает переход проектных организаций с внутренними стандартами оформления рабочей документации на данное ПО. Генерация схем производится на каждый элемент структуры системы электроснабжения по секциям КТП и сек…

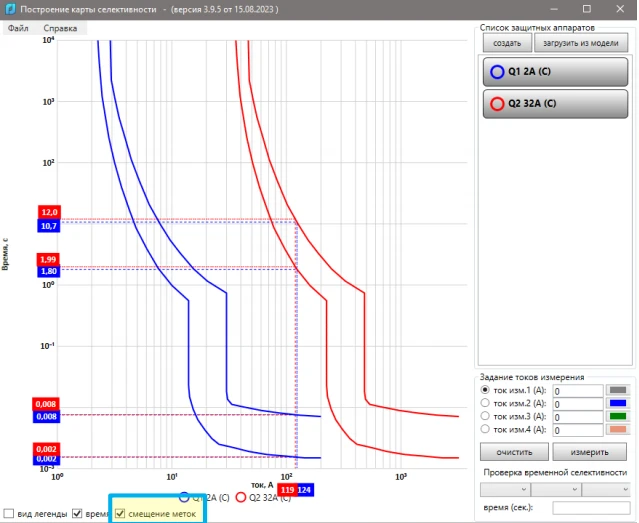

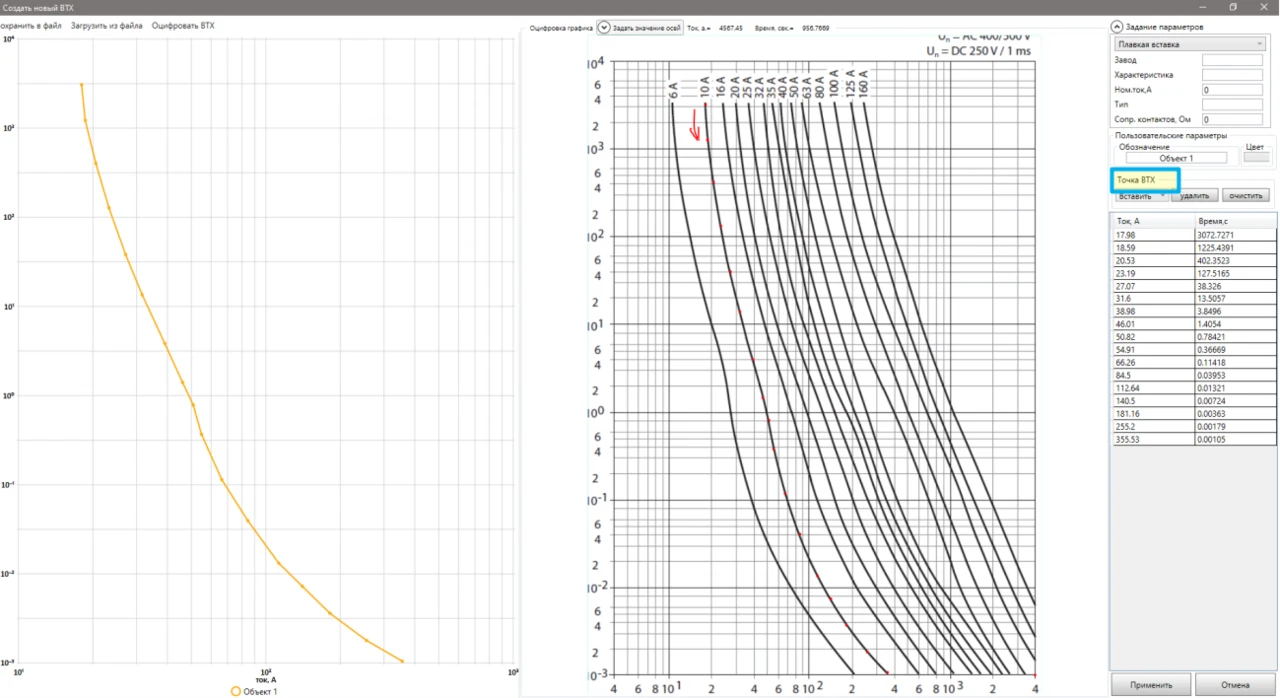

Расчеты
Расчеты
Расчеты
Расчеты
Расчеты
Расчеты

Расчеты

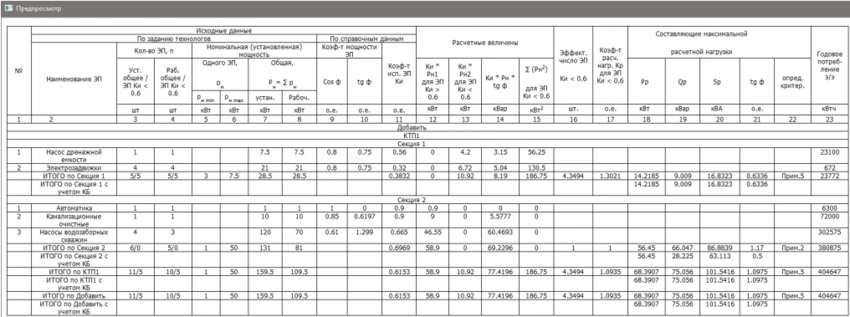

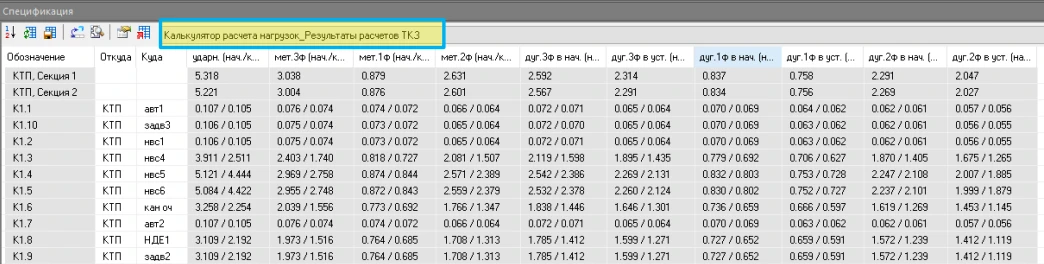

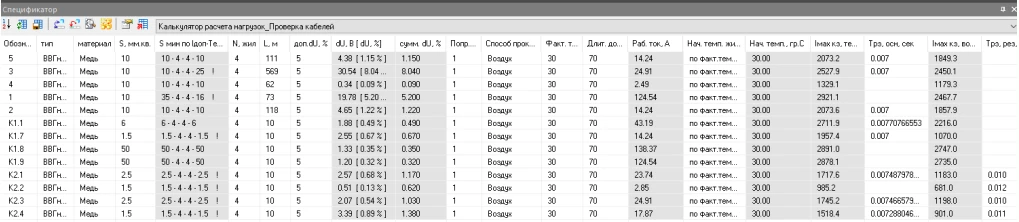

В рамках Model Studio CS Электрика реализованы расчеты электрических нагрузок по РТМ 36.18.32.4−92 или СП 3556.1  325  800.2016, расчет мощности трансформатора КТП, расчет центра источника питания, расчет и выбор мощности конденсаторных батарей, расчет токов короткого замыкания согласно ГОСТ 28  249–93 в сети 0,4 кВ для нормального режима, а также реализована проверка кабелей на минимальное сечени…

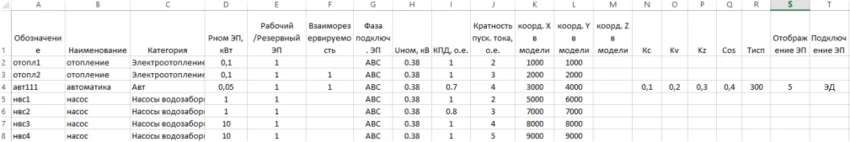

Получение табличной документации
Получение табличной документации
Получение табличной документации

Получение табличной документации

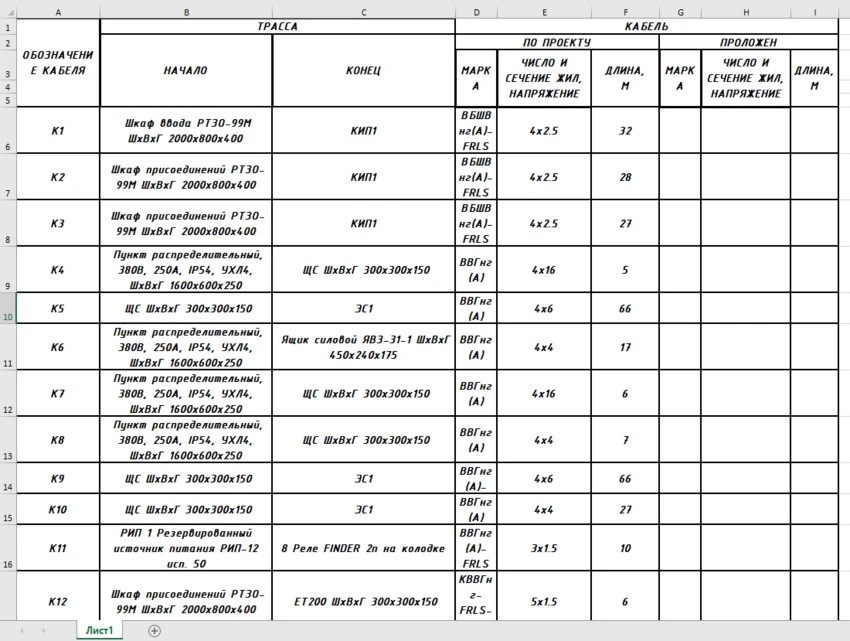

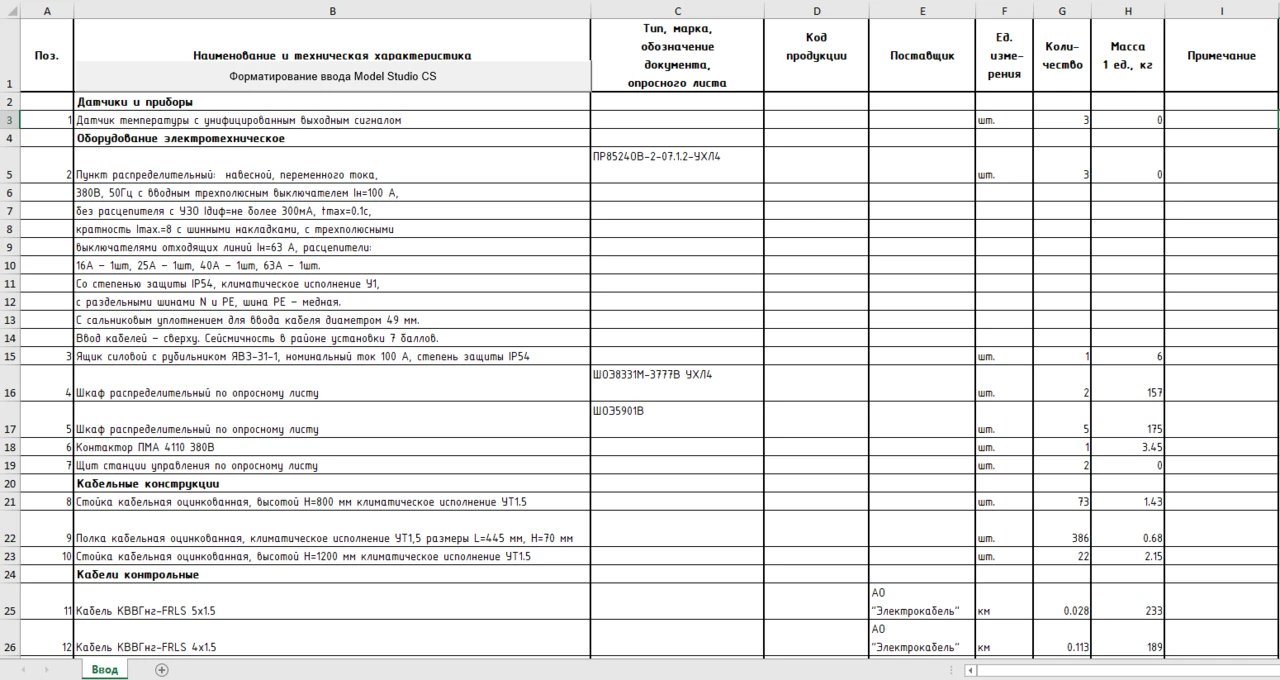

Линейка программных продуктов Model Studio CS оснащена функционалом спецификатора, позволяющим осуществлять выгрузку отчетной табличной документации в документы различных форматов, а также в поле листа. Также имеется возможность ознакомиться с предварительным результатом выгрузки по листу или/и модели с внесением изменений и записью данных корректировок в сами параметрические объекты. Кабельный…
Получение графической документации

Получение графической документации

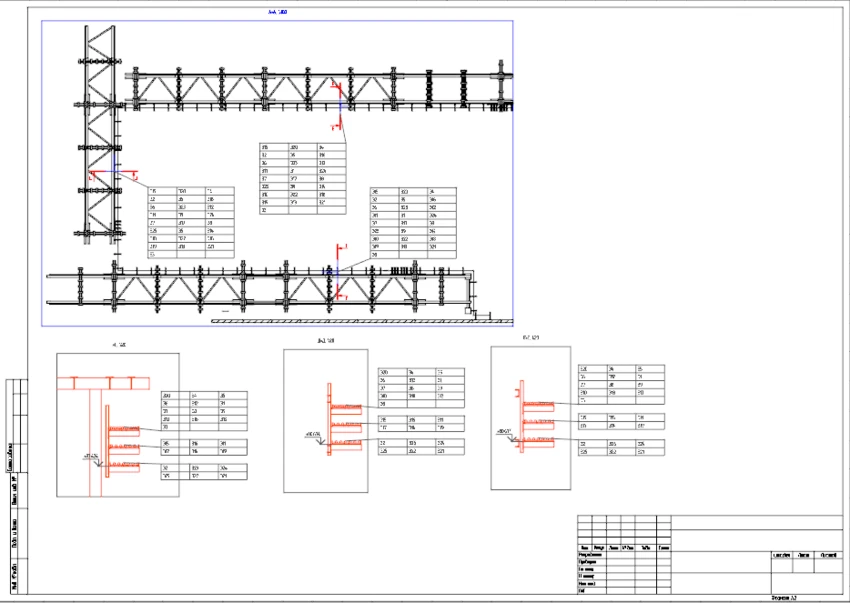

Программное обеспечение Model Studio CS Электрика имеет достаточно полную базу УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ, элементов оборудования для размещения в 3D-модели и дальнейшего получения планов расположения электрооборудования. Функционал программы обеспечивает генерацию планов кабельных трасс и сечений по кабеленесущим конструкциям, позволяя осуществлять …

Конфигурации

Системные требования

Графическая платформа

  • Платформа nanoCAD + Модуль 3D

Процессор

  • Минимальные требования: процессор с тактовой частотой 2 ГГц
  • Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше

Оперативная память

  • Минимальные требования: 24 Гб
  • Рекомендуемые требования: 64 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 2 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 8 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • Свободное место на жестком диске — 7 Гб (минимум). Тип жесткого диска — SSD (рекомендуется), HDD

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • USB-порт (при установке программы с соответствующего носителя)
  • Мышь или другие устройства указания

Операционная система

  • Отечественная операционная система Astra Linux (релиз «Орёл») 2.12.22 64-bit
  • Windows 8.1, 10, 11 64-bit

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии

Менеджер библиотеки стандартных компонентов CADLib.exe (приложение для работы с базой данных Model Studio CS, поставляется вместе с Model Studio CS, не требует лицензирования)
