nanoCAD Акции Курсы Услуги Вебинары

MechaniCS Оборудование

MechaniCS Оборудование

Специальная версия MechaniCS с расширенной функциональностью, предназначенная для конструирования в трехмерном пространстве трубопроводных систем, сосудов и аппаратов нефтегазовой, нефтехимической, химической и энергомашиностроительной отраслей.

Все описание
Задачи
Массивы по контуру ;
Запорная арматура трубопроводов ;
Диалог Сосуды и аппараты ;
Врезка штуцеров .
Все задачи

Все товары CSoft Development
Все товары направления

3D-моделирование

Автоматизированное проектирование

ЕСКД

Машиностроение

Оформление чертежей

от 52 500 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Презентация продукта по ВКС
Наша компания эффективно и доступно презентует продукт заказчикам по видеоконференцсвязи (ВКС). Помимо специалиста отдела продаж, который ведет Заказчика на протяжении всей сделки, к ВКС приглашаем технических специалистов, которые не только расскажут как использовать продукт, но и покажут на конкретных примерах.
Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
Тестовая лицензия на ПО
Заказчик получает совершенно бесплатно лицензию для того, чтобы протестировать продукт. ПО при этом совершенно идентично той, которое бы Заказчик купил за реальные деньги. За определенный период действия тестовой лицензии уже сформируется понимание о необходимости покупки продукта или его замены на другое ПО.
Техподдержка от разработчика
Мы стараемся оказывать техническую поддержку Заказчика в день обращения. Заказчик связывается со своим персональным менеджером и проводит ВКС технического специалиста с Заказчиком.
Помощь с установкой и интеграцией
Помимо продажи ПО наша компания также занимается интеграцией программных продуктов в инфраструктуру Заказчика. Более подробно об услуге Вы можете уточнить у своего персонального менеджера по контактам, указанным на сайте.

О продукте

MechaniCS Оборудование включает в себя все возможности MechaniCS, предоставляя дополнительные инструменты проектирования трубопроводов, сосудов и аппаратов в среде Inventor. Благодаря специальному Мастеру проектирования сосудов и аппаратов, Мастеру проектирования трубопроводов, Мастеру врезки штуцеров, Мастеру создания фланцевых соединений и генератору массивов по контуру, а также библиотеке компонентов емкостей процесс проектирования ускоряется в несколько раз!

Задачи

Массивы по контуру.
Запорная арматура трубопроводов.
Диалог Сосуды и аппараты.
Врезка штуцеров.

Возможности

Массивы по контуру

Массивы по контуру

  • Выбор отверстий произвольной конфигурации;
  • Выбор схемы расположения;
  • Расстояния между отверстиями и отступ от контура;
  • Отверстия в пакете деталей.

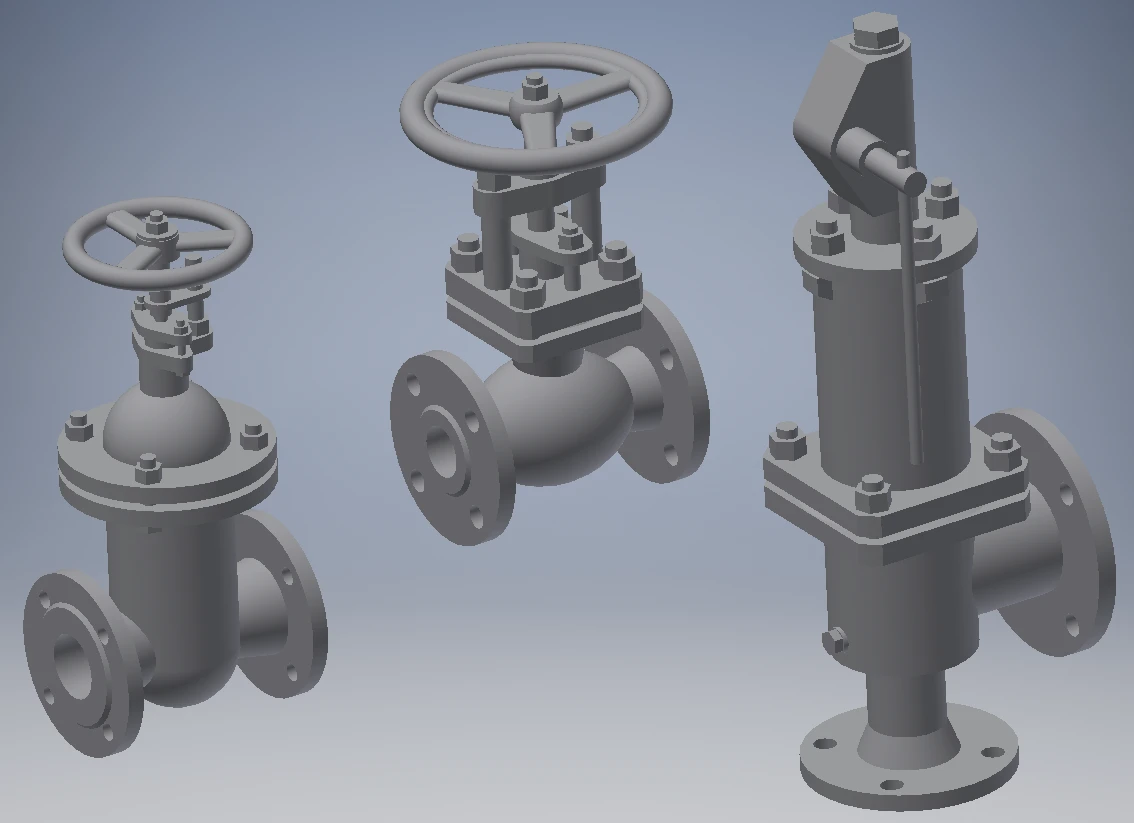

Запорная арматура трубопроводов

Запорная арматура трубопроводов

  • Краны 11Б27п, 11ч3бк, 11ч18бк, 11ч37п, 11ч38п;
  • Клапаны 15Б12бк, 15Б859П, 17с7нж, ТУ 26−07−1429−87, ТУ 26−07−1442−87;
  • Задвижки 30ч17бк, 31ч6нж, 31ч906нж;
  • Конденсатоотводчики 45кч6бр, 45ч9нж1−4 М, 45ч12нж.
Диалог Сосуды и аппараты

Диалог Сосуды и аппараты

Обечайки; Днища плоские, конические, сферические, эллиптические и торосферические, стандартные и унифицированные; Переходы сварные внутренние и наружные; с конуса на обечайку и с обечайки на конус; штампованные внутренние и наружные; автоматическая подрезка соединяемых переходами деталей; Опоры, стойки и лапы; Штуцеры, люки и смотровые окна; Змеевики, решетки, подъемно-пов…

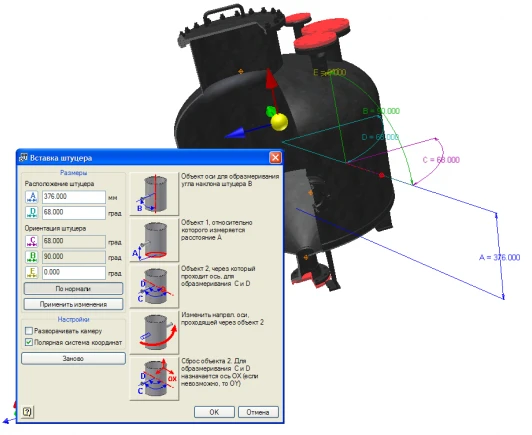

Врезка штуцеров

Врезка штуцеров

Обечайки; Днища плоские, конические, сферические, эллиптические и торосферические, стандартные и унифицированные; Переходы сварные внутренние и наружные; с конуса на обечайку и с обечайки на конус; штампованные внутренние и наружные; автоматическая подрезка соединяемых переходами деталей; Опоры, стойки и лапы; Штуцеры, люки и смотровые окна; Змеевики, решетки, подъемно-пов…
Соединения гидропневмоэлементов

Соединения гидропневмоэлементов

  • Соединения по внутреннему и по наружному конусу.
  • Соединения с врезающимся кольцом;
  • Соединения с зажимным и упорным кольцом;
  • Соединения с коническим ниппелем;
  • Соединения с шаровым ниппелем;
  • Соединения с развальцовкой;
  • Соединения с цилиндрической резьбой.
Проектирование сварных трубопроводов

Проектирование сварных трубопроводов

  • Сварные трубопроводы;
  • Прокладка трассы;
  • Выбор арматуры;
  • Инструменты для ручной и автоматической сборки трубопроводов.
Заглушка

Расчеты обечаек и днищ

  • Расчет цилиндрических обечаек;
  • Расчет конических обечаек;
  • Расчет эллиптических днищ;
  • Расчет полусферических днищ;
  • Расчет торосферических днищ;
  • Расчет плоских круглых днищ и крышек.

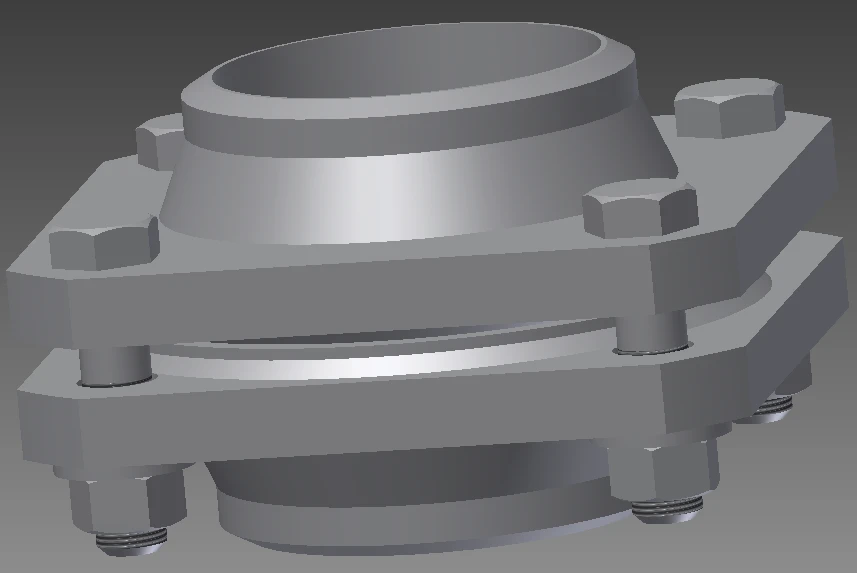

Проектирование фланцевых соединений 2D (DWG)

Проектирование фланцевых соединений 2D (DWG)

Фланцы по ГОСТ 12817–80…12822−80 и ГОСТ 33259–2015; Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры; Прокладки фланцевые; Все типы уплотнительных поверхностей; Автоматическое присоединение фланцев по диаметру и давлению; Автоматическое присоединение к трубам; Присоединение фланцев нового стандарт…

Конфигурации

Новые возможности

Групповые спецификации тип А и тип Б в платформе Autodesk Inventor

Разработан функционал групповых спецификаций тип А и тип Б на основе параметрических сборок Autodesk Inventor.

Спецификация MechaniCS собирает информацию с выносок позиций спецификации платформы Autodesk Inventor, обрабатывает собранную информацию при помощи Редактора спецификаций и формирует листы со спецификацией в чертеже Inventor.

Для удобства пользователей в папку «Samples» добавлены примеры спецификаций электродвигателя асинхронного и пускателя ПК из ГОСТ 2.113−75. На этих примерах можно видеть, как устроена работа групповых спецификаций, откуда и какие свойства в них собираются и куда передаются.

Профили с марками сталей

В базу элементов добавлены профили, у которых можно выбирать марку стали, а также задавать обозначение детали, наименование, предельные отклонения или квалитет длины. Все эти параметры автоматически попадают в соответствующие поля спецификации. У таких профилей сохраняется весь функционал построения геометрии (виды сверху, снизу, справа, слева, спереди и сзади, 3D-исполнения).

Свойства крепежа для формирования сложных условных обозначений

Для старых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ 1759.0):

  • направление резьбы;
  • поле допуска резьбы;
  • материал;
  • класс/группа прочности;
  • разновидность/марка стали;
  • покрытие;
  • толщина покрытия.

Для новых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ Р ИСО 8991−2011):

  • материал;
  • класс прочности;
  • покрытие;
  • элемент покрытия;
  • толщина покрытия;
  • чистовая обработка покрытия;
  • метод покрытия;
  • смазка покрытия;
  • продолжительность испытаний.

Доработка функционала таблиц отверстий

В инструменте таблицы отверстий добавлена возможность построения левой системы координат отверстий.

Местные разрезы

Команда «Местный разрез» позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах этой командой можно делать полуразрезы. На днищах и обечайках с местными разрезами можно показывать их толщину.

При создании местного разреза все элементы базы, которые попали в его рамку, будут показаны в разрезе. При этом, если у элемента базы нет вида в разрезе, будет показан его обычный вид.

При изменении геометрии, попадающей в местный разрез, он перестраивается по кнопке рамки «Обновить вид» или по команде mcregenobj.

Другие изменения

  • Маскировка в маркерах;
  • Новые материалы в базе;
  • Файл замены единственного числа на множественное для группировки в спецификации;
  • Дополнительные разделы в электромонтажной спецификации;
  • Шаблоны спецификации со штампом заказчика и увеличенным шрифтом.

Платформы

Реализована поддержка платформ AutoCAD 2022, AutoCAD 2023, Inventor 2022, Inventor 2023.

Системные требования

Операционная система

  • Microsoft® Windows® 11
  • Microsoft® Windows® 10 (64-бит)
  • Microsoft Windows 8 (64-бит)

Windows 7-64 редакций Ultimate, Professional, Home Premium.

Программное обеспечение

  • AutoCAD 2013-2023;
  • Inventor 2013-2023.

СУБД

  • Microsoft SQL Server 2005-2014;
  • Microsoft SQL Server 2005-2014 Express Edition;
  • PostgreSQL 12.
