Предназначенная для расчета теплофизических свойств транспортируемых продуктов для тех критериев расчета, при которых они необходимы

Модуль склоняет тексты названий материалов и изолируемых объектов для выходных документов

Благодаря продуманной организации интерфейса пользователя и встроенной документации с методическим описанием освоение программы не требует специального обучения и не занимает много времени.

• Трубопроводов наземной прокладки и проложенных в грунте (канально и бесканально), включая прямые участки, отводы, переходы, арматуру и фланцевые соединения;
• Трубопроводов двухтрубной прокладки (канальной и бесканальной), в том числе теплосетей;
• Различных видов оборудования – как стандартных (насосов, емкостей, теплообменников и др.), так и сложных составных аппаратов, включающих различного вида обечайки, днища, штуцера, люки и фланцевые соединения;
• Учитывается наличие обогревающих спутников и электрообогрева.

Программа выполняет расчеты в соответствии со следующими нормативными документами:

• СНиП 41-03-2003;
• СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003);
• СНиП 2.04.14-88;
• НР 34-70-118-87 (Для атомных и тепловых станций);
• РД ЭО 0586-2004 (Для атомных станций);
• ТКП 45-4.02-323-2018 (нормы республики Беларусь);
• ШНК 2.04.14-22 (нормы Узбекистана);
• МСН 4.02-03-2004 (нормы Казахстана).

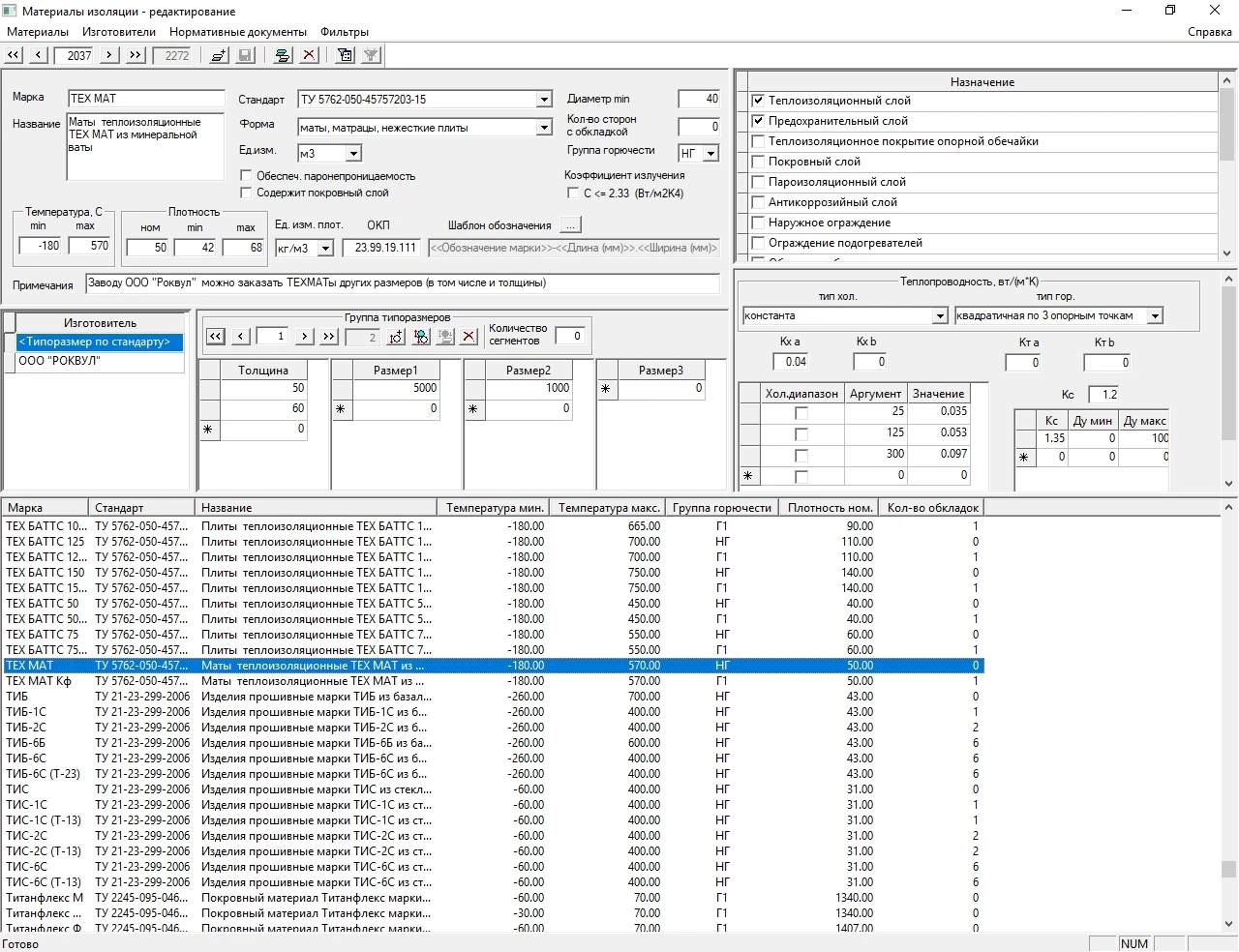

Программа имеет собственную базу данных изоляционных материалов. Эта база данных открытая и гибкая по своей структуре – она позволяет просматривать данные по материалам и редактировать их с помощью удобного редактора базы данных. В базу данных включены как основные, так и вспомогательные материалы, а также их свойства, основные производители и производимые ими типоразмеры. Мы открыты к сотрудничеству со всеми производителями материалов (поставляющих качественные и сертифицированные изделия) для пополнения базы данных их материалами.

• лист общих данных;
• техномонтажная ведомость для строительного подразделения;
• ведомость объемов работ для сметного отдела;
• спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97.

Структура выходной информации имеет открытый формат, и возможно подключения её к имеющейся на предприятии системе документооборота. Оформление документации соответствует СПДС. Вид выходящих документов может быть настроен по вкусу.

• Исправлена ошибка в базе данных материалов, из-за которой в некоторых случаях происходили зависания программы при работе с правилами выбора материалов изоляции.
• Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
  • В базе данных материалов актуализированы коэффициенты теплопроводности матов ООО «Батиз» марок "БАТИЗ ЭНЕРГО+1000", "БАТИЗ ТЕРМО+400", "БАТИЗ НОРМА";
  • В правилах выбора «Теплосети (М100+асбоцементная штукатурка)» и «Теплосети (М100+стеклопластик)» маты М1-100 (ГОСТ 21880-94) заменены на МП-100 (ГОСТ 21880-2022);

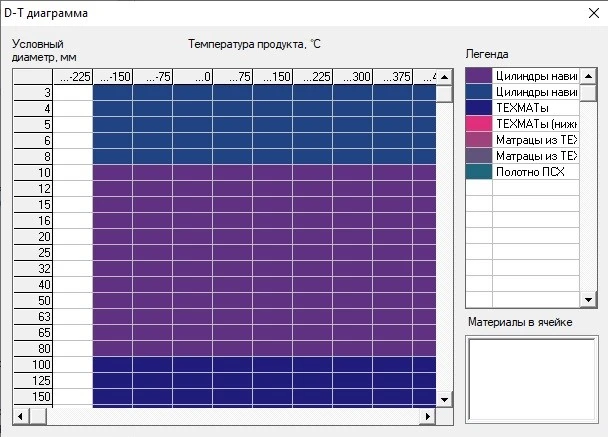

  • В правилах выбора «ТЕХМАТ, Цилиндры навивные, Термочехлы МТБ-43» скорректирована область применения термочехлов – теперь арматура диаметром 15 мм изолируется матрацами, остальная термочехлами;
  • В базе данных материалов скорректированы наименования лент по ГОСТ 6009-74 различных марок;
  • В базе данных материалов скорректировано наименование сольвента по ГОСТ 1928-2019.

• Внесены дополнения и изменения в состав базы данных материалов и поставляемых правил выбора материалов:
  • В базу данных добавлены изделия PIR CRIO (сегменты, полуцилиндры, колена) по СТО 72746455–3.8.5–2020 производителя ООО «Технониколь-Строительные Системы», а также скорректированы параметры существующих изделий PIR CRIO;
  • В базу данных добавлены вспомогательные материалов для изоляции PIR CRIO (герметик, лента и т. д.);
  • В соответствии с новым ГОСТ 21880–2022 в базе данных:
    • Скорректированы параметры матов прошивных WATTAT производства "СМП-Механика";
    • Скорректированы параметры матов ISOTEC;
    • Введены новые марки матов МП-100 и МП-125;
    • Правила выбора «ISOTEC Цилиндры, ISOTEC МП-75» заменены на «ISOTEC Цилиндры, ISOTEC МП-80» с заменой матов МП-75 на МП-80.
  • В базу данных добавлены цилиндры, полуцилиндры и сегменты различных марок по ГОСТ 23208–2022;
  • В связи со сменой наименования юр. лица (вместо «ООО Парок» теперь ЮМАТЕКС Термо):
    • В базе данных скорректированы наименования и характеристики изоляции PAROC;
    • Добавлены новые материалы ЮМАТЕКС Термо маты Pro Wired Mat 550 и плиты Fire Slab различных марок;
    • На основе правил выбора «PAROC» и «PAROC, Стальной лист» составлены правила выбора "ЮМАТЕКС Термо. Алюминиевый лист (Трубы, оборудование. D>=76 мм)" и "PAROC. Стальной лист" на "ЮМАТЕКС Термо. Стальной лист. (Трубы, оборудование. D>=76 мм)" с обновленным сортаментом изоляции ЮМАТЕКС.
  • В базу данных добавлены цилиндры и отводы EXPERT ISOL различных марок производителя ООО "ОБМ";
  • В базу данных добавлены материалы производителя ООО "ВЗТМ" – маты ОБМ и МПБ различных марок, шнуры ШБТ, Expert SSC и Expert BBC;
  • В базу данных добавлены некоторые недостающие марки крепежных деталей:
    • болты и винты М10х30, М10х45, М10х60, М10х100 по ГОСТ ИСО 4017–13;
    • гайки нормальные М10-8 по ГОСТ ISO 4032–2014;
    • шайбы А 10 по ГОСТ 11371–78.
  • В правилах выбора "Резервуары (изоляция ROCKWOOL)", "Резервуары (изоляция МП(МС-2)-100)", "Резервуары (изоляция ТЕХНОНИКОЛЬ)", "ROCKWOOL - ProRox. Алюминиевый лист" и "ROCKWOOL - ProRox. Стальной лист" элементы крепежа (болты, винты, гайки, шайбы) заменены на соответствующие материалы по новым ГОСТам.
• Добавлены альбом типовых чертежей и СТО на проектирование изоляции с применением материалов «ROLS Isomarket».
