GeoniCS Изыскания (RGS, RgsPl)

GeoniCS Изыскания (RGS, RgsPl)

Программа предназначена для автоматизации процесса обработки полевых измерений и рассчитанная на специалистов, работающих в области геодезии (инженерные изыскания, строительство, кадастр и др.). Разработана на базе геодезического предприятия «Румб», основывается на алгоритме А.С. Сафонова (МИИГАиК).

Все описание
Задачи

Расчет и уравнивание плановых геодезических сетей любой конфигурации

Поиск ошибок измерений и ошибок, допущенных при вводе данных

Расчет и уравнивание высотных геодезических сетей

Обработка данных с электронных геодезических приборов

Все задачи

от 50 800 ₽

Также заявку на программное обеспечение можете направить через мессенджеры

Информация на сайте ни при каких условиях не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Описание, технические характеристики, комплектация и внешний вид продукта могут отличаться от заявленных или могут быть изменены производителем без предупреждения

Описание

Программа GeoniCS Изыскания позволяет решать следующие задачи:

  • расчет и уравнивание плановых геодезических сетей любой конфигурации;
  • поиск ошибок измерений и ошибок, допущенных при вводе данных;
  • расчет и уравнивание высотных геодезических сетей;
  • обработка данных с электронных геодезических приборов;
  • обработка данных тахеометрической съемки;
  • комплекс задач, обеспечивающий вынос проекта в натуру;
  • обработка данных по съемке и выносу в натуру методом перпендикуляров;
  • вычисление площадей участков по координатам вершин;
  • перевычисление координат;
  • создание и ведение каталога опорных пунктов;
  • формирование отчетных ведомостей по результатам вычислений;
  • создание топографических планов в среде AutoCAD;
  • формирование результирующего файла для импорта результатов в GeoniCS Топоплан для создания модели рельефа.

Программа GeoniCS Изыскания предназначена как для решения маленьких каждодневных задач, так и для больших, сложных расчетов.

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Функционал

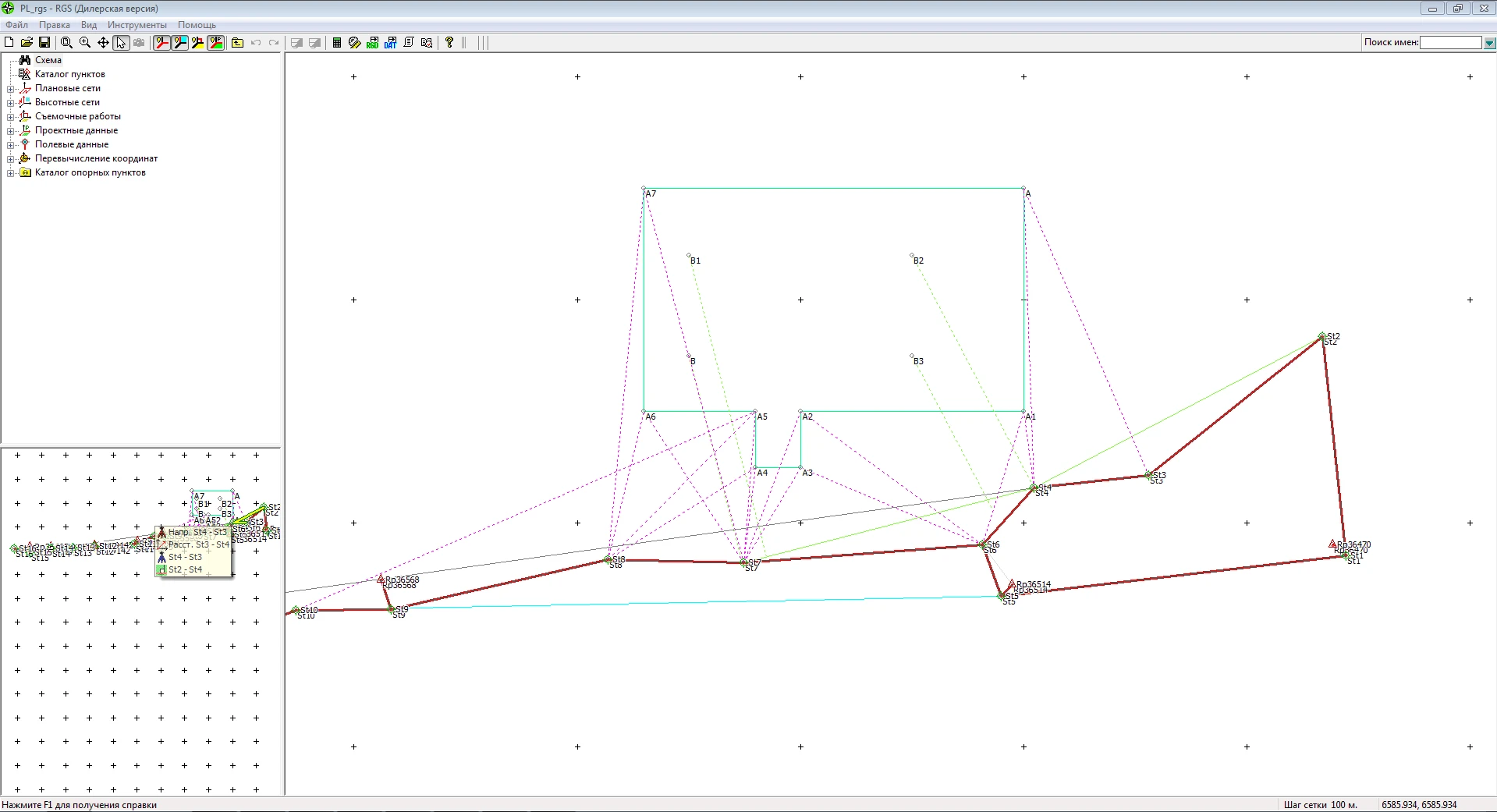

Расчет и уравнивание плановых геодезических сетей любой конфигурации

Программа GeoniCS Изыскания производит вычисление и уравнивание координат точек параметрическим способом по методу наименьших квадратов. Исходными данными могут служить измеренные направления, горизонтальные углы, расстояния и превышения. Порядок ввода данных не имеет значения, не зависит от типа построения сети и способа привязки к исходным пунктам. Возможен выбор усредненных измерений. Для определения координат пунктов геодезической сети производится привязка к пунктам государственной геодезической сети, то есть включение в создаваемую сеть элементов ранее проложенной сети в качестве исходной опоры. Большинство способов привязки к исходным пунктам (задача Ганзена, задача Потенота и др.) распознаются программой автоматически, без задания специальных признаков. Наряду с уравниванием плановой сети как линейно-угловой имеется возможность уравнивания плановой сети по ходам. В новой версии программы стало возможным выбрать перед уравниванием класс плановой сети. При этом программа выберет допустимые значения из настроечного файла допусков и подставит их в выражения RTForms.

Поиск ошибок измерений и ошибок, допущенных при вводе данных

В GeoniCS Изыскания реализован алгоритм, позволяющий быстро и с большой долей вероятности найти ошибочные измерения, а уровень автоматизации позволяет максимально исключить влияние «человеческого фактора».

Расчет и уравнивание высотных геодезических сетей

Программа рассчитывает тригонометрические и геометрические высотные сети I, II, III и IV классов, сети технического нивелирования. Уравнивание высотных геодезических сетей также производится по методу наименьших квадратов параметрическим способом.

Обработка данных планово-высотной тахеометрической съемки

При вводе данных по топографической съемке точек предусмотрены все возможные комбинации входных и выходных значений. Порядок ввода информации определяет пользователь, а значит поля ввода данных можно установить в той же последовательности, что и в полевом журнале. В новой версии добавлено автоматическое определение средних координат контрольных измерений полярной съемки с разных стоянок на одни и те же пикеты.

Комплекс задач, обеспечивающий вынос проекта в натуру

Программа выполняет расчеты, необходимые для выноса в натуру проектов линейных и других сооружений. В основе алгоритма лежит решение обратной геодезической задачи на плоскости, то есть определение дирекционного угла и расстояния между точками по заданным координатам.

Обработка данных по съемке и выносу в натуру методом перпендикуляров

При съемке ситуации на местности методом перпендикуляров (линейные изыскания) программный модуль вычисляет координаты и выносные элементы по заданным координатам в прямоугольной системе координат.

Вычисление площадей участков по координатам вершин

Существует возможность вывода отчетных данных двумя способами: с указанием дирекционных углов сторон многоугольника или их румбов.

Перевычисление координат

Программа производит перевычисление координат из одной плоской прямоугольной системы координат в другую. Перевычисление координат может осуществляться как по известным параметрам перерасчета, так и с определением этих параметров по координатам совмещенных пунктов.

Вывод отчетных ведомостей

В программе реализован генератор отчетов. Для удобства пользователя используются специальные шаблоны. В процессе работы не нужно выполнять настройки отчета: на панель инструментов рабочего окна программы выведена кнопка Отчет, которая открывает диалоговое окно для выбора формы отчета. Предложенный в окне набор форм соответствует решаемой задаче. В новой версии программы можно просмотреть отчеты в таблицах для плановой и высотной сетей без формирования отчетных форм.

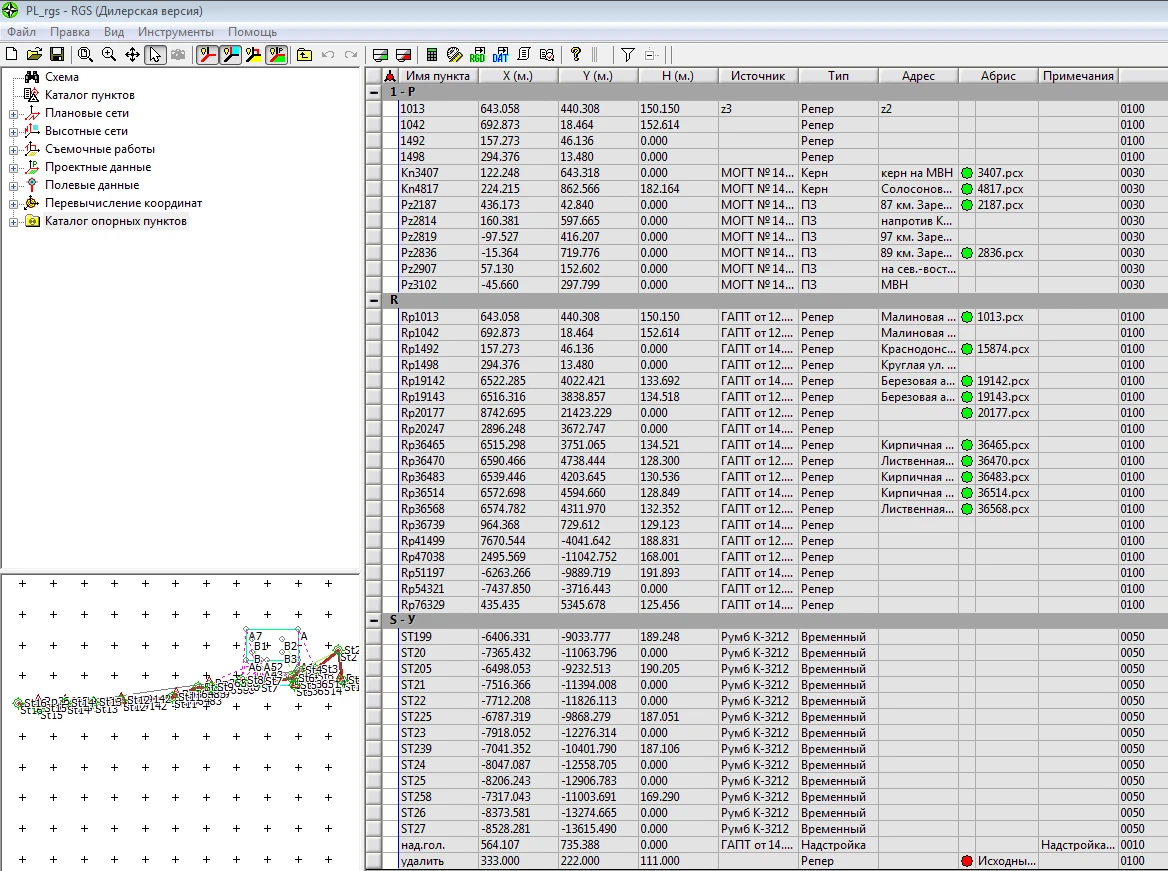

Создание и ведение каталога опорных пунктов

В каталог заносятся название пункта, координаты X и Y, отметка, тип и текстовое описание пункта. К каждому пункту можно подключить файл графического изображения абриса в графическом формате. Пункты каталога можно выбирать по следующим параметрам: тип пункта; название пункта (или фрагмент названия); пункты, ближайшие к указанным координатам; пункты, находящиеся в указанной области; текстовое описание пункта (или фрагмент описания). При одновременном указании нескольких параметров будут выбраны все пункты, удовлетворяющие этим параметрам.

Создание топографических планов в среде AutoCAD

Программа позволяет кодировать точки съемки (присваивать коды соответствующих точечных и линейных топографических знаков). Топографический план автоматически создается в среде AutoCAD с помощью модуля RgsPl. В этом дополнительном модуле реализована возможность перекодировки точек ситуации: пользователи, привыкшие работать со своими кодами, могут настроить в отдельном файле соответствие своих кодов тем кодам, которые принимает программа GeoniCS Изыскания, и получать данные съемки в AutoCAD в соответствии со своей кодировкой. Кроме того, в RgsPl существует возможность принимать данные с приборов — если съемка велась в координатах, минуя модуль RGS. Таким образом, все точки ситуации сразу отображаются в AutoCAD для дальнейшей обработки.

Что нового

  • Просмотр отчетных ведомостей в таблицах программы.
  • Использование допусков в отчетных ведомостях плановой и высотной сетей.
  • Перевычисление координат.
  • Автоматическое определение средних координат для контрольных измерений в полярной съемке.
  • Поддержка нового формата данных для прибора Nikon Nivo (Nikon RAW 4.8).
  • Поддержка RgsPl графических платформ AutoCAD 2010/2011 и AutoCAD Civil 3D 2010/2011.
  • Исправлены ошибки вычисления приближенных координат в плановых сетях.

Системные требования

Требования к аппаратному обеспечению
  • процессор: Intel Pentium III или выше;
  • монитор 1024×768 True Color;
  • видеокарта, поддерживающая стандарты Windows;
  • мышь или другие устройства указания;
  • оперативная память — 512 Мб;
  • свободное место на жестком диске 100 Мб (минимум).
Требования к программному обеспечению
  • для RgsPl используются в качестве графической платформы: AutoCAD 2007/2008/2009/2010/2011 и AutoCAD Civil 3D 2007/2008/2009/2010/2011;
  • операционные системы: Windows 2000, Windows XP (32 bit), Windows Vista (32 bit), Windows 7;
  • для формирования ведомостей поддерживаются версии Office: MS Office 2000, MS Office XP, MS Office 2007, MS Office 2010.
