EnergyCS ТКЗ

EnergyCS ТКЗ

EnergyCS ТКЗ выполняет расчеты токов короткого замыкания (КЗ) для проверки оборудования по термическому и электродинамическому действию токов короткого замыкания, расчеты токов КЗ для определения уставок релейной защиты и автоматики

Все описание
Задачи

Создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др.

Расчет на единой модели токов трехфазных, однофазных, двухфазных и двухфазных на землю, расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации.

Расчет начальных значений пусковых токов асинхронных двигателей и др.

Все задачи

от 97 600 ₽

Также заявку на программное обеспечение можете направить через мессенджеры

Информация на сайте ни при каких условиях не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Описание, технические характеристики, комплектация и внешний вид продукта могут отличаться от заявленных или могут быть изменены производителем без предупреждения

Описание

Программный комплекс EnergyCS ТКЗ сочетает в себе удобный пользовательский интерфейс и мощные математические методы расчета режимов как разомкнутых распределительных, так и сложнозамкнутых системообразующих сетей. Программный комплекс полностью совместим по модели с программными комплексами EnergyCS Режим и EnergyCS Потери.

EnergyCS ТКЗ выполняет расчеты токов короткого замыкания (КЗ) для проверки оборудования по термическому и электродинамическому действию токов короткого замыкания, расчеты токов КЗ для определения уставок релейной защиты и автоматики.

Область применения

Программа EnergyCS ТКЗ 2021 версии 21.0.0.999 обеспечивает:

  • создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др., а также для использования в качестве цифровой оперативной схемы;
  • расчет токов коротких замыканий на единой модели (трехфазных, однофазных, двухфазных и двухфазных на землю);
  • расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации;
  • расчет начальных значений пусковых токов асинхронных двигателей;
  • расчет ударных токов, термически эквивалентых токов;
  • расчет постоянных времени затухания апериодической составляющей тока КЗ.

Чтение файлов в формате

  • Обеспечена возможность импорта табличных данных, согласованных по семантике, в форматах *.txt, *.csv, *.xml. *.cdu.
  • Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr.

Запись файлов в формате

  • Обеспечена возможность экспорта табличных данных в форматах *.txt, *.csv, *.xml *.cdu.
  • Свои модели программа сохраняет и открывает в файлах с расширением *.enr, а также использует файлы с базами данных справочной информации с расширением *.spr. При этом могут создаваться резервные копии моделей и справочников с расширениями *.~enr и *.~spr. При работе программа создает временные файлы с расширениями *.!enr и *.!spr, которые могут остаться на диске при аварийном завершении программы.

О разработчике

CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Задачи

  • Создание компьютерной (цифровой) модели электрической сети, подготовленной в виде схемы электрической однолинейной, пригодной для расчетов не только токов коротких замыканий, но и установившихся режимов и др.
  • Расчет на единой модели токов трехфазных, однофазных, двухфазных и двухфазных на землю, расчет установившихся значений токов однофазного замыкания на землю в сетях с изолированной нейтралью или в сетях с заземлением нейтрали через устройства компенсации.
  • Расчет начальных значений пусковых токов асинхронных двигателей и др.

Функционал

Основные возможности

  • Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.
  • В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т.п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т.п. Реализован расчет сопротивлений взаимоиндукций по геометрии расположения опор и геометрии подвески проводов на опорах.
  • Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов, а также абстрактных взаимоиндукций.
  • Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.
  • Графическое изображение схемы сети может быть разбито на множество визуально независимых участков — подсхем.
  • Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word и/или Open Office для оформления выходных документов на основе настраиваемых шаблонов.
  • Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение. Поддерживаются формат ЦДУ, специальный формат XML, стандартный CIM XML и текстовые форматы CSV. Имеется утилита для конвертации данных из других программ расчета ТКЗ.
  • Программа позволяет выполнять расчеты токов короткого замыкания при трехфазных, двухфазных, двухфазных на землю и однофазных КЗ, а также при замыканиях на землю в сетях с изолированной нейтралью. Расчеты выполняются в соответствии с ГОСТ 52735–2007.

Виды расчетов, предусмотренные в программе

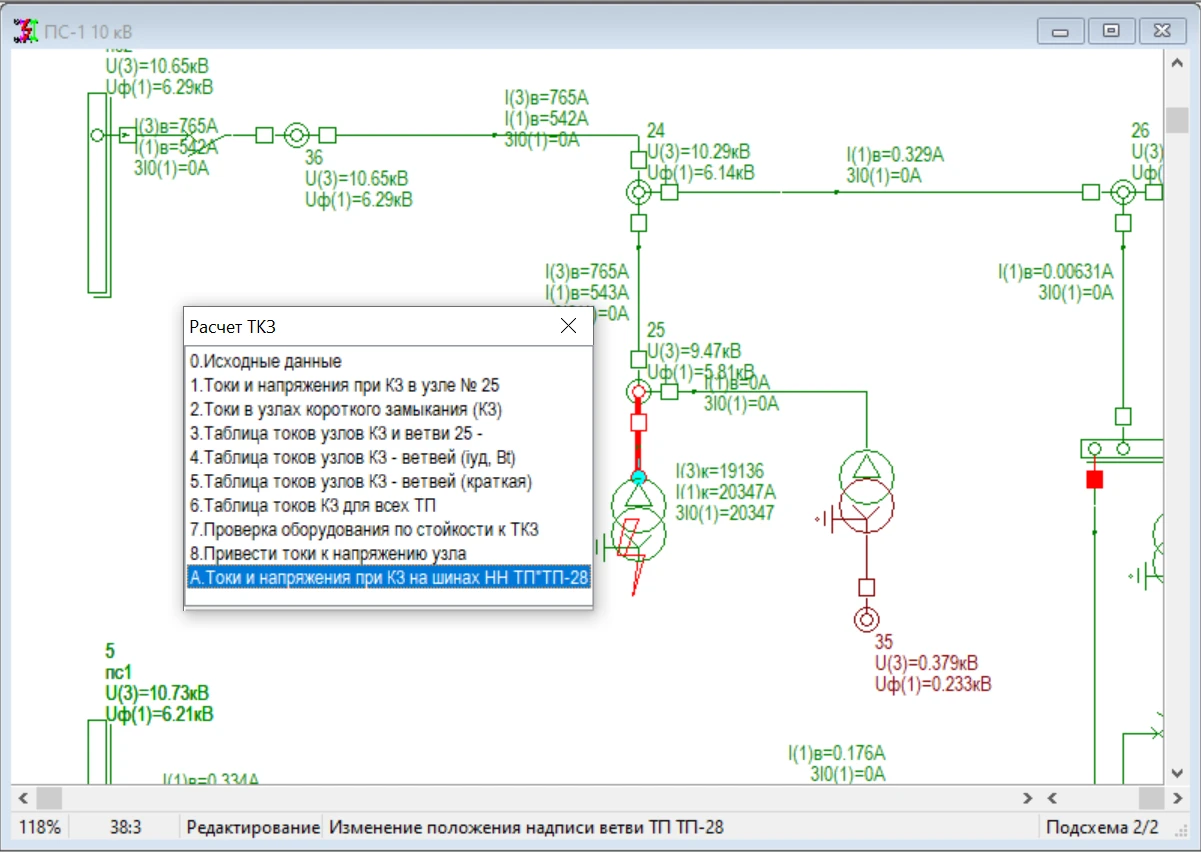

  • Расчет токов во всех элементах сети и остаточных напряжений во всех узлах сети при КЗ в заданной точке. Результаты отображаются на схеме и в таблицах узлов и ветвей.
  • Расчет токов КЗ последовательно для заданных точек КЗ с отображением токов в ветвях первого пояса от точки КЗ. Результаты по всем КЗ отображаются на схеме и в специальной таблице.
  • Расчет ударных токов, периодической и апериодической составляющих тока КЗ, а также интегралов Джоуля для места повреждения. Время отключения основной и резервных защит задается для каждой точки КЗ.
  • Результаты выводятся на схему и в специальную таблицу.
  • Расчет тока в заданной ветви при коротких замыканиях в указанных точках с приведением токов КЗ к ступени напряжения ветви. Результат отображается в виде специальной таблицы.
  • Расчет емкостных токов однофазных замыканий на землю в сети с изолированной нейтралью (только для узлов).
  • Расчеты разомкнутых участков сети (фидеров) с заданием нагрузки на головном участке и последующим распределением потоков мощности по ветвям дерева или с заданием нагрузок ТП с учетом коэффициентов одновременности и указанием токов КЗ для всех узлов дерева.
  • Расчет токов ОЗЗ для фидера и для центра питания с отображением результатов в специальной таблице.
  • Расчет токов ОЗЗ по алгоритму расчета токов однофазного короткого замыкания с образованием контуров нулевой последовательности через емкости фазы на землю линий и оборудования.
  • Расчеты токов несинхронного включения на параллельную работу группы синхронизированных генераторов.
  • Расчеты токов при КЗ на стороне НН ТП 6−10/0.4 кВ с учетом дуги с отображением на схеме.

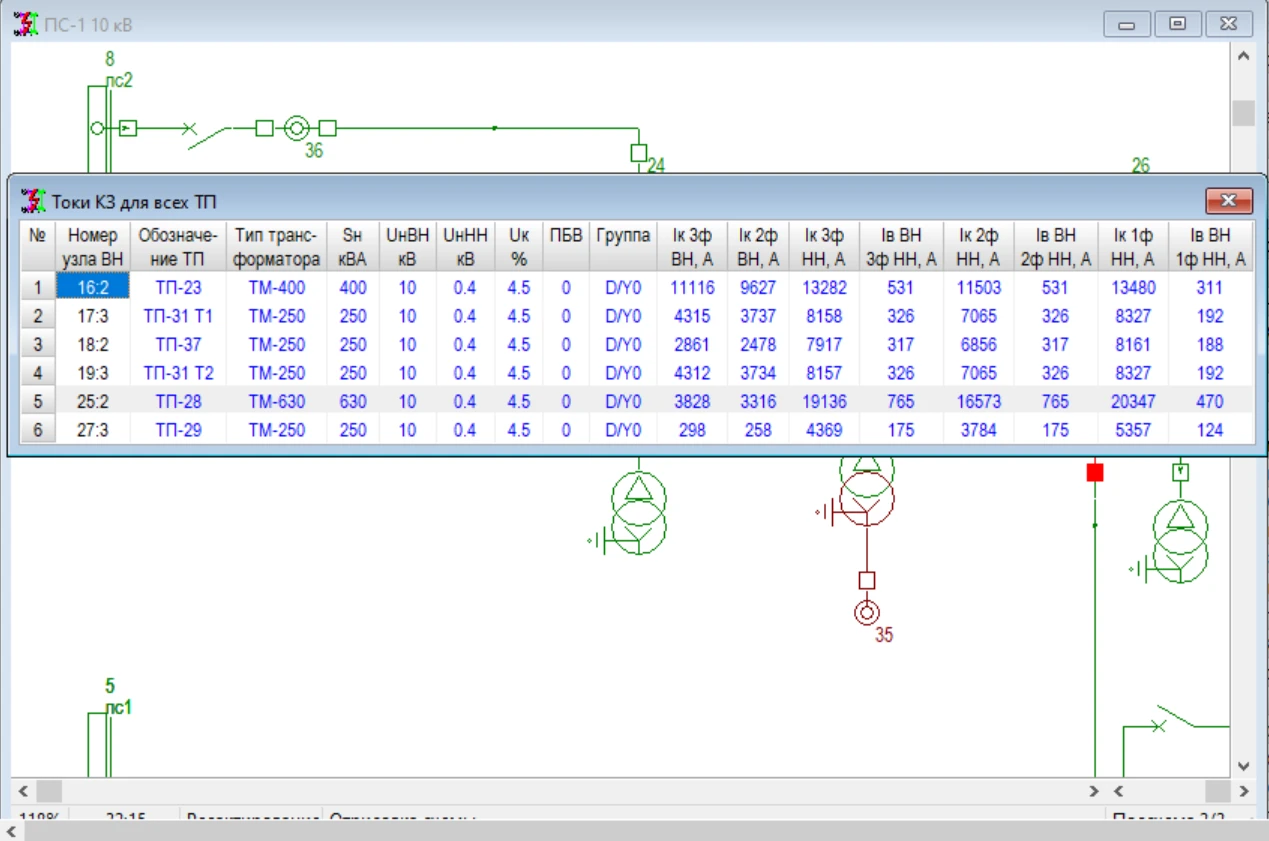

  • Расчет токов КЗ для всех или подмножества ТП на стороне ВН и на стороне НН с приведением к току ВН с представлением результатов в виде единой таблицы. Расчеты токов и напряжений установившегося режима, предшествующего КЗ. Результаты отображаются на схеме и в таблицах результатов.

Преимущества

  • Создание цифровой модели сети, которая может рассматриваться как самостоятельный продукт при проектировании.
  • Единая модель, которая может использоваться не только для расчетов ТКЗ, но и для расчетов УР, и для других расчетов. Обеспечивается оптимизация процесса проектирования.
  • Проведение множества расчетов при проектировании сетей любой сложности.
  • Масштабируемость сети. Можно выполнять расчет сети предприятия и расчет сети района энергосистемы.
  • Встроенный графический редактор с собственной базой обозначений элементов схем.
  • Ввод данных в графическом виде и использование справочной базы электротехнического оборудования.
  • Автоматическое составление схем замещения всех последовательностей.
  • Минимизирована возможность ошибки при определении параметров схем замещения.
  • Наблюдаемость и проверяемость результатов.
  • Параметры расчетной модели и результаты расчета доступны в любой момент, представляются как в графическом, так и в табличном виде.
  • Импорт и экспорт данных в известных форматах.
  • Возможность интеграции в САПР с любым графическим ядром.

Системные требования

Операционная система
  • ОС Windows 7, Windows 8, 8.1, 10 (32/64b). Для установки программы требуются права Администратора.
Программное обеспечение
  • MS Word, MS Excel 2000−2021, AutoCAD 2002−2021 или nanoCAD 11−20.
Аппаратные требования
  • Монитор с разрешением не ниже 1024×768, желательно Full HD или выше.
  • Видеокарта поддерживающая стандарты Windows.
  • Мышь или другие устройства указания.
  • Оперативная память от 4 Гб.
  • Свободное место на жестком диске от 200 Мб.

Что нового

Что нового в EnergyCS ТКЗ 2021, версия 21.0.0.999

  • При моделировании трансформаторов стали допустимы несимметричные диапазоны регулирования. На схеме программа графически показывает наличие РПН. Вместо выключателей теперь используется понятие «аппарат».
    В качестве аппарата можно рассматривать выключатель, выключатель нагрузки, разъединитель, отделитель, предохранитель плавкий, предохранитель-разъединитель, а также трансформаторы тока на одной, двух или трех фазах — все с соответствующим графическим отображением.
  • Добавлены расчеты пусковых токов асинхронных двигателей, расчеты токов несинхронного включения, расчеты токов на стороне НН ТП или КТП 6−10.0.4 кВ, в том числе с учетом дуги. Реализована сводная таблица расчетов ТКЗ на всех ТП и КТП с токами на стороне НН и на стороне ВН.
  • Изменено моделирование кабельных линий с точки зрения токов ОЗЗ: теперь вводятся и хранятся не погонные токи ОЗЗ, а погонные емкости фазы на землю.
  • Добавлен расчет токов замыкания на землю по алгоритму расчета однофазного КЗ с формированием контуров нулевой последовательности и использованием поперечных проводимостей нулевой последовательности кабельных и воздушных линий, а также сопротивлений двигателей и генераторов.
