EnergyCS Режим

EnergyCS Режим

Комплекс программ, предназначенный для выполнения электротехнических расчетов при проектировании и эксплуатации электроэнергетических систем любой сложности и состоящий из трех независимых модулей, каждый из которых решает определенную задачу в единой информационной модели рассматриваемой электрической сети.

Все описание
Задачи

Проектирование развития электрических сетей электроэнергетических систем.

Проектирование электрических распределительных сетей городов.

Проектирование распределительных сетей промышленных предприятий.

Разработка технических условий на подключение дополнительных предприятий к существующей электрической сети.

Все задачи

Все товары CSoft Development
Все товары направления

Автоматизированное проектирование

Оформление чертежей

Электротехнические решения

от 88 700 ₽

Информация на сайте ни при каких условиях не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ. Рекомендуем при покупке проверять наличие желаемых функций и характеристик. Описание, технические характеристики, комплектация и внешний вид продукта могут отличаться от заявленных или могут быть изменены производителем без предупреждения

Область применения

  • Проектирование развития электрических сетей электроэнергетических систем.
  • Проектирование электрических распределительных сетей городов.
  • Проектирование распределительных сетей промышленных предприятий.
  • Разработка технических условий на подключение дополнительных предприятий к существующей электрической сети.
  • Оперативный контроль и проверка режимов существующих электрических сетей.

Достоинства комплекса

  • Проведение множества расчетов при проектировании сетей любой сложности.
  • Встроенный графический редактор с собственной базой обозначений элементов схем.
  • Ввод данных в графическом виде и использование справочной базы электротехнического оборудования.
  • Исключена возможность ошибки при определении параметров схем замещения.
  • Параметры расчетной модели и результаты расчета доступны в любой момент, представляются как в графическом, так и в табличном виде.
  • Импорт и экспорт данных в известных форматах.
  • Интеграция в САПР на базе AutoCAD, BricsCAD или nanoCAD.
CSoft Development CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.

Основные возможности

  • Ввод исходной модели осуществляется путем рисования схемы сети с использованием встроенного редактора расчетных схем и визуально соответствует электрической однолинейной схеме.
  • В процессе рисования модели проверяются связность сети и классы напряжения узлов. Модель сети состоит из объектов, соответствующих элементам сети: линий, трансформаторов, реакторов и т.п. Типы и марки элементов выбираются из встроенной справочной базы данных, параметры схемы замещения рассчитываются автоматически с учетом настройки элементов (например, РПН- или ПБВ-трансформаторов), числа секций батарей конденсаторов и т.п.
  • Допускается ввод модели в виде абстрактных узлов и ветвей, без определения объектов.
  • Параметры расчетной модели и результаты расчета выводятся в таблицы и на схему.
  • Графическое изображение схемы сети может быть разбито на множество визуально независимых участков — подсхем.
  • Схема может быть выведена на любой системный принтер формата от А4 до А0, а также передана в AutoCAD или другую графическую систему. Выходные таблицы можно выводить на системный принтер или передавать в MS Word, MS Excel или OpenOffice для оформления выходных документов на основе настраиваемых шаблонов.
  • Предусмотрены интерфейсы, позволяющие предавать в другие программы как данные модели, так и графическое изображение. Поддерживаются формат ВЦ ГТУ РАО ЕС ЦДУ, специальный формат XML, описанный в документации, стандартный CIM XML и текстовые форматы CSV.
  • Для расчета установившегося режима применено моделирование режима сети системой нелинейных уравнений, записанных в форме баланса мощностей в полярных координатах с учетом слабой заполненности матрицы коэффициентов. Решение системы уравнений на первых итерациях может выполняться методом Зейделя, а на последующих — методом Ньютона.
  • Для разомкнутых участков может применяться топологический метод расчета режима с заданием напряжения начала и нагрузки в начале или в конце сети.

Виды расчетов, предусмотренные в программе

  • Расчет установившихся режимов — определение потоков мощности и токов в элементах сети, напряжений в узлах сети.
  • Анализ балансов мощности по районам и подрайонам электрической сети.
  • Оценка статической устойчивости методом последовательных утяжелений.
  • Анализ качества напряжения по отклонению напряжения в результате почасовых расчетов с использованием суточных графиков электрических нагрузок.
  • Анализ отклонений напряжений в заданном режиме для всех узлов и по районам и подрайонам, с раскраской схемы.
  • Расчеты разомкнутых участков сети с заданием нагрузки на головном участке и последующим распределением потоков мощности по ветвям дерева или с заданием нагрузок ТП с учетом коэффициентов одновременности.
  • Расчеты потерь напряжений для разомкнутых участков сети.
  • Расчеты коэффициентов загрузки элементов с возможностью отображения степени загрузки цветом на схеме.
  • Расчеты перспективных режимов с учетом развития сети, учетом коэффициентов роста нагрузок и оформлением результатов на схеме с обозначением существующего, нового и демонтированного оборудования.

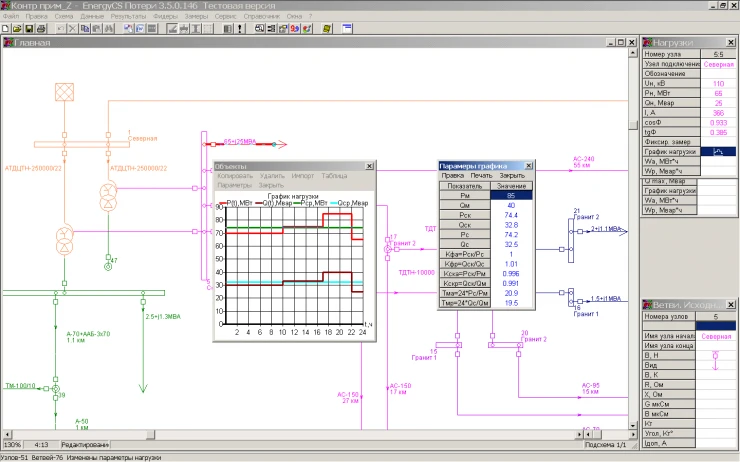

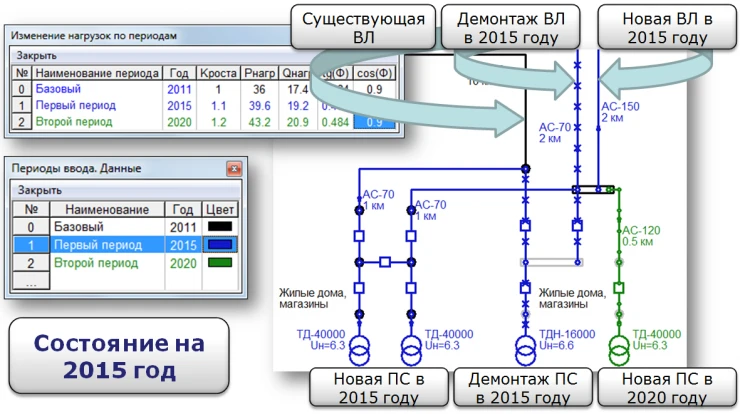

Схема сети с расцветкой по напряжению Пофидерный расчет с возможностью задания графика нагрузки Расчет на перспективу
Операционная система
  • 32-разрядная операционная система Windows 10, Windows 8, Windows 7, Windows Vista, Windows XP.
  • 64-разрядная операционная система Windows 10, Windows 8, Windows 7, Windows Vista.

Для установки требуются права администратора.
Рекомендуемые аппаратные требования
  • Процессор Intel Pentium IV или выше.
  • Монитор Full HD.
  • Видеокарта, поддерживающая стандарты Windows.
  • Оперативная память — 4 Гб (рекомендуется).
  • Свободное место на жестком диске — 200 Мб (рекомендуется).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
Программное обеспечение
  • Графический редактор AutoCAD 2010−2017, nanoCAD Plus 8.
  • Microsoft Word 2013, 2010, 2007, 2003 для получения табличных отчетов.
  • Microsoft Excel 2013, 2010.
  • Acrobat Reader для просмотра документации.

Новые возможности EnergyCS Режим v. 5.0

  • Введены вольтодобавочные трансформаторы, которые могут работать совместно с автотрансформаторами.
  • Появилась возможность поперечного и продольно-поперечного регулирования для вольтодобавочных и линейно-регулировочных трансформаторов.
  • Появилась возможность отображения положений РПН всех трансформаторов в одной таблице с поддержкой экспорта и импорта положений регуляторов.
  • Добавлена возможность фильтрации объектов, в том числе и в таблице с РПН, и в таблице участков линий (можно выделить список участков кабелей одного района и/или одного класса напряжения).
  • В таблицы участков линий добавлены номинальные напряжения сети и кабелей (или шинопроводов). Добавлены поправочные коэффициенты для учета допустимого тока в зависимости от соответствия номинального напряжения кабеля и номинального напряжения сети. То есть, если в сети 10 кВ применены кабели на 6 кВ, это допустимо. Но допустимый ток будет существенно ниже паспортного (введен понижающий коэффициент). Наоборот, если в сети 6 кВ применен кабель на 10 кВ, то его допустимый ток может быть выше (применен повышающий коэффициент). В программу добавлено средство ввода правила назначения повышающих и понижающих коэффициентов.
  • Стандартный набор цветов по классам напряжения приведен в соответствие с ГОСТ.
  • Добавлен учет статических характеристик нагрузки, применимый к объектам «Нагрузка» и «ТП».
  • Стандартный список СХН расширен. Добавлены: номер 0 – нагрузка задана неизменными P+jQ; номер 4 – нагрузка задана неизменным током.
  • Изменены наименования стандартных СХН. Теперь N0 – "S=c" N3 – "Y=c" N4 – "I=c", а СХН1 и СХН2 названия сохранили.
  • При задании нагрузки величиной тока автоматически включается СХН типа «I=c» (№4), однако ее можно вручную заменить на любую другую допустимую.
  • Общий список СХН перенесен в справочник, и теперь в одной модели может быть неограниченное число статических характеристик нагрузки. Номера 0-4 заняты под стандартные СХН, остальные 0-65636 – под произвольные.
  • Добавлено исправление ошибки пользователя при заполнении справочника, когда вместо марки кабеля записывают обозначение модели кабеля с сечением. Программа всегда показывает правильное отображение модели кабеля (марка-число жил-сечение).
  • Добавлена возможность включить отображение параметров в начале и в конце ветви для ветвей, протяженных на схеме.
  • Добавлена таблица для изменения (импорта и экспорта) нагрузок ТП и фидеров по периодам. Для нулевого периода изменяет заданную нагрузку этих объектов, а для остальных периодов изменяет коэффициенты роста. Отношения нагрузки в период к нагрузке в нулевой период. Таблица может экспортироваться и импортироваться любым предусмотренным методом импорта и экспорта, в том числе непосредственно в/из Excel, а также посредством буфера обмена либо через файл CSV, TXT, XML или другой стандартный формат. Отображение, импорт и экспорт могут производиться в относительных коэффициентах, в виде P (активной мощности), в виде модуля S (полной, кажущейся мощности) или в виде комплексного S=P+jQ.
  • Добавлена возможность сохранения фрагмента модели в виде самостоятельной модели (отдельного файла), а также сборка модели из готовых фрагментов, сохраненных в отдельных файлах. Это позволяет собирать модель из готовых фрагментов или объединять модели.
  • Внесены изменения в расчет, позволяющие повысить надежность полученого решения, в том числе с учетом поперечного регулирования.
  • Изменена структура таблиц объектов-трансформаторов (двухобмоточных, трехобмоточных, с расщеплением обмоток, автотрансформаторов, линейных регулировочных трансформаторов).
  • Изменена структура таблиц справочников трансформаторов. Для всех видов трансформаторов допускаются несимметричные диапазоны регулирования. При переходе от старого варианта справочника сохраняется только верхнее значение границы диапазона регулирования, значение нижней границы диапазона необходимо добавлять вручную. Кроме того, добавлено значение числа нулевых положений РПН, которое также требуется вводить. При вводе этого параметра программа пытается самостоятельно восстановить значение нижней границы, если известно значение верхней.
  • Обеспечена поддержка AutoCAD до версии 2017.
