EnergyCS Line

EnergyCS Line

Программный комплекс предназначен для автоматизации проектирования механической части воздушных линий электропередач (ВЛ), волоконно-оптических линий связи (ВОЛС), подвешиваемых на опорах ВЛ, а также гибких ошиновок открытых распределительных устройств (ОРУ) электрических станций и подстанций.

Все описание
Задачи
Выполнение автоматизированной расстановки промежуточных опор по профилю трассы с учетом пересечений и зон запрета ;

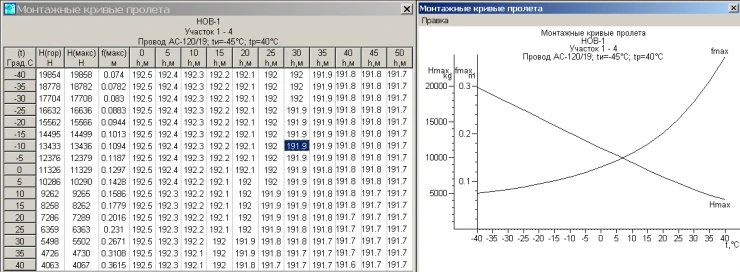

Получение кривых провисаний провода, габаритов и распределение механических напряжений в любом пролете (в нормальном режиме или в режиме обрыва провода в одном из пролетов) ;
Получение таблиц монтажных тяжений и монтажных стрел провеса провода, грозозащитного троса и оптического кабеля ;
Оценка необходимости установки гасителей вибрации и рассчитать их точки креплений на проводе и на грозозащитном тросе .
Все задачи

Все товары CSoft Development
Все товары направления

Автоматизированное проектирование

Базовые САПР

Оформление чертежей

Электротехнические решения

от 73 300 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.

О продукте

Программный комплекс предназначен для автоматизации проектирования механической части воздушных линий электропередач (ВЛ), волоконно-оптических линий связи (ВОЛС), подвешиваемых на опорах ВЛ, а также гибких ошиновок открытых распределительных устройств (ОРУ) электрических станций и подстанций.

Задачи

Выполнение автоматизированной расстановки промежуточных опор по профилю трассы с учетом пересечений и зон запрета.
Получение кривых провисаний провода, габаритов и распределение механических напряжений в любом пролете (в нормальном режиме или в режиме обрыва провода в одном из пролетов).
Получение таблиц монтажных тяжений и монтажных стрел провеса провода, грозозащитного троса и оптического кабеля.
Оценка необходимости установки гасителей вибрации и рассчитать их точки креплений на проводе и на грозозащитном тросе.
Проверка расстояния «провод — трос» по вертикали и получение рекомендаций по расстановке опор для решения проблемы недостаточного расстояния.
Определение нагрузки на подвес провода с целью оценки устойчивости подвесных гирлянд изоляторов.
Определение нормативных и расчетных нагрузок на опоры, обусловленных весом провода, его тяжением и скоростным напором ветра — для оценки нагрузочной способности опор и расчета фундаментов.

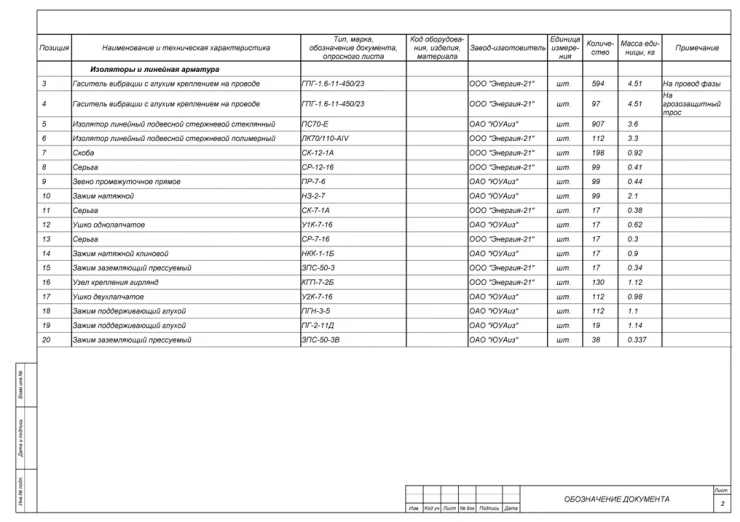

Получение различных ведомостей оборудования, в том числе и общей ведомости для формирования заказных спецификаций.
Выполнение расчетов отвода земель и вырубки просеки.

Возможности

Заглушка

Расстановка опор производится в диалоговом режиме

EnergyCS Line позволяет выполнить автоматическую расстановку опор от указанной опоры до последней. При автоматической расстановке учитывается рельеф поверхности, зоны запрета установки опор на профиле и зоны допустимых расстояний вблизи пересекаемых объектов. Качество расстановки на каждом анкерном участке оценивается визуально по схеме расстановки опор. Коррективы в расстановку вносятся с помощью…

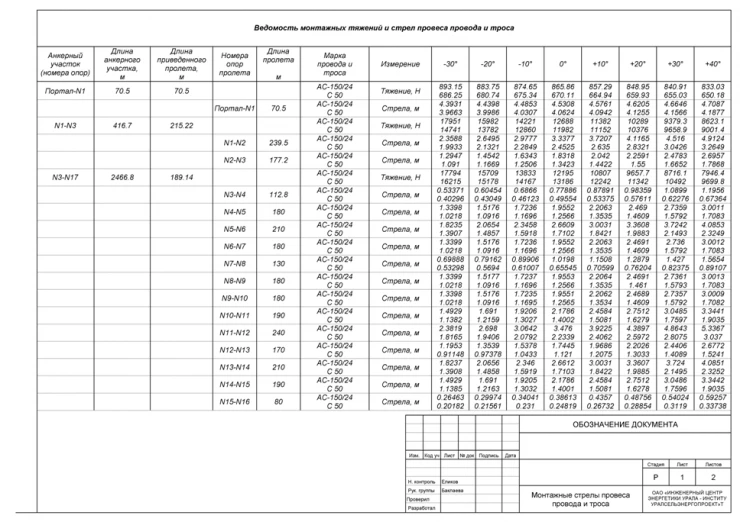

Документирование табличных данных осуществляется с использованием MS Word на основе заранее заготовленных шаблонов
Документирование табличных данных осуществляется с использованием MS Word на основе заранее заготовленных шаблонов
Документирование табличных данных осуществляется с использованием MS Word на основе заранее заготовленных шаблонов

Документирование табличных данных осуществляется с использованием MS Word на основе заранее заготовленных шаблонов

Документирование расстановки опор.
Заглушка

Расчет ОКГТ

При проектировании волоконно-оптической линии связи, подвешиваемой на опоры ВЛ, одной из наиболее трудоемких задач является расчет натяжения кабеля и стрел провисания. Этот расчет выполняется на основе соответствующего расчета фазных проводов. Программа позволяет выполнять расчет для оптических кабелей, встроенных в грозозащитные тросы (ОКГТ), и для оптических кабелей самонесущих (ОКСН). Расчет О…
Проектирование ВОЛС

Проектирование ВОЛС

Поскольку проектирование ВЛ и ВОЛС может выполняться специалистами разных организаций, предусмотрен механизм передачи исходных данных через промежуточный формат. Так, перечень опор с указанием их типов и пикетов может быть представлен в виде таблицы MS Excel. При проектировании ВОЛС программа позволяет решать следующие задачи: ввод перечня опор проекта ВЛ и других исходных данных (при отсутств…
Проектирование ошиновок ОРУ

Проектирование ошиновок ОРУ

При проектировании ошиновок ОРУ предлагается упрощенный диалог без решения задач, связанных с расстановкой опор. При этом добавляется возможность учесть множество вертикальных сосредоточенных нагрузок на провод от шлейфов на ОРУ. В расчете программа учитывает вес и длину натяжных гирлянд изоляторов (включая их обледенение при гололедных отложениях). Учитывается, что на ОРУ натяжение провода опреде…

Конфигурации

Новые возможности

Учет участков кабельных вставок

Учет вытяжки проводов, тросов, ВОК

Возможность учета характеристик компонентов провода

Учет нелинейных характеристик растяжения сжатия

Расчет нагрузок на опору

Выбор гасителей вибрации

Возможность работы с планами Google карт, с планами AutoCAD

Системные требования

Оперативная память

  • Минимальные требования: 1 Гб
  • Рекомендуемые требования: 4 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • 500 Мб и более на системном диске

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Windows XP;
  • Windows Vista x32;
  • Windows 7-32.

Для установки программы требуются права Администратора

Дополнительное ПО

  • MS Office Word 2007/2010

Требования к пользователю

  • MS Office Word 2003/2007/2010
  • AutoCAD 2007?2012
    • >
  • Acrobat Reader для просмотра документации

Требования к пользователю

  • Знание основных приемов работы с операционной системой Windows.
  • Знания и навыки по работе с AutoCAD той версии, с которой будет работать EnergyCS Line.
  • Понимание задач, связанных с проектированием воздушных линий электропередачи.
