Система предназначена для автоматизированного расчета электрохимзащиты (ЭХЗ) магистральных трубопроводов (МТ), городских коммуникаций (ГК), промысловых трубопроводов (ПТ) и морских причалов (МП).

Все описание
Задачи
Повышение производительности труда проектировщиков в части электрохимзащиты ;
Повышение качества проекта за счет проведения многовариантных расчетов ЭХЗ и выбора наиболее рационального решения .
Все задачи

Все товары CSoft Development
Все товары направления

Автоматизированное проектирование

Магистральные трубопроводы

от 66 400 ₽

Также получить консультацию по программному продукту можете через мессенджеры

Персональный менеджер
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.

О продукте

Расчет ЭХЗ МТ и ПТ производится на основе следующих нормативных документов:

  • РД 91−020.00-КТН-234−10 «Нормы проектирования электрохимической защиты магистральных трубопроводов и сооружений НПС»;
  • СТО ГАЗПРОМ 9.2−003−2009 «Защита от коррозии. Проектирование электрохимической защиты подземных сооружений».

Расчет ЭХЗ ГК производится на основе следующих нормативных документов:

  • РД 153−39.4−091−01 «Инструкция по защите городских подземных трубопроводов от коррозии»;
  • РД 153−34.0−20.518−2003 «Типовая инструкция по защите трубопроводов тепловых сетей от наружной коррозии».

Расчет ЭХЗ МП производится на основе следующих нормативных документов:

  • РД 31.35.07−83 «Руководство по электрохимической защите от коррозии металлоконструкций морских гидротехнических сооружений в подводной зоне»;
  • норвежский стандарт DNV-RP- B401 «Cathodic protection design (проектирование катодной защиты)».

Применение ElectriCS ECP позволяет:

  • значительно повысить производительность труда проектировщиков в части электрохимзащиты;
  • улучшить качество проекта за счет проведения многовариантных расчетов ЭХЗ и выбора рационального решения.

Система ElectriCS ECP предназначена для автоматизированного расчета электрохимзащиты (ЭХЗ) магистральных трубопроводов (МТ), городских коммуникаций (ГК), промысловых трубопроводов (ПТ) и морских причалов (МП).

Задачи

Повышение производительности труда проектировщиков в части электрохимзащиты.
Повышение качества проекта за счет проведения многовариантных расчетов ЭХЗ и выбора наиболее рационального решения.

Возможности

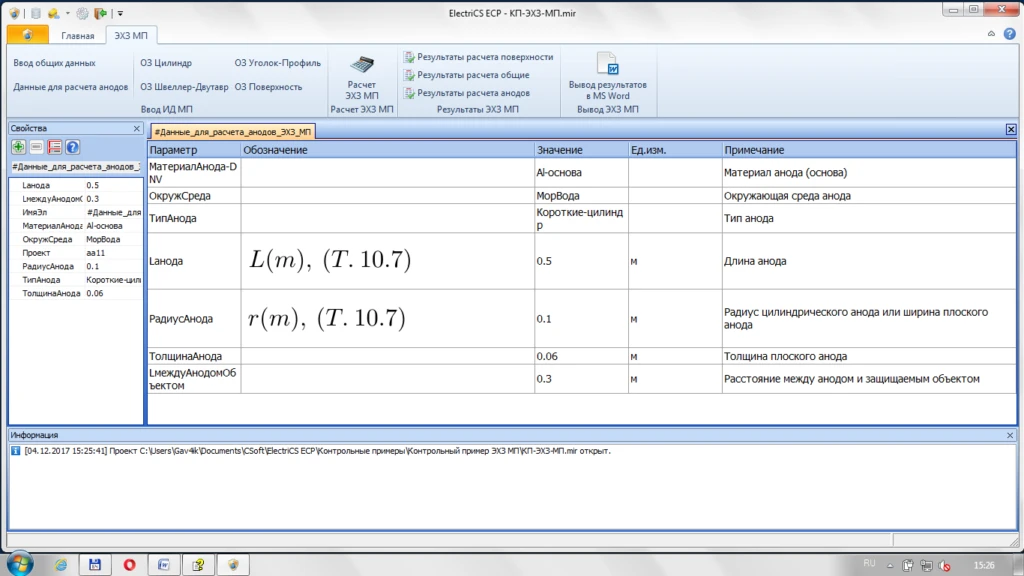

Электрохимзащита морских причалов
Электрохимзащита морских причалов
Электрохимзащита морских причалов

Электрохимзащита морских причалов

Расчет ЭХЗ морских причалов производится на основе норвежского стандарта DNV-RP-B401 «Catodic protection design (Проектирование катодной защиты)».
Электрохимзащита промысловых трубопроводов
Электрохимзащита промысловых трубопроводов
Электрохимзащита промысловых трубопроводов

Электрохимзащита промысловых трубопроводов

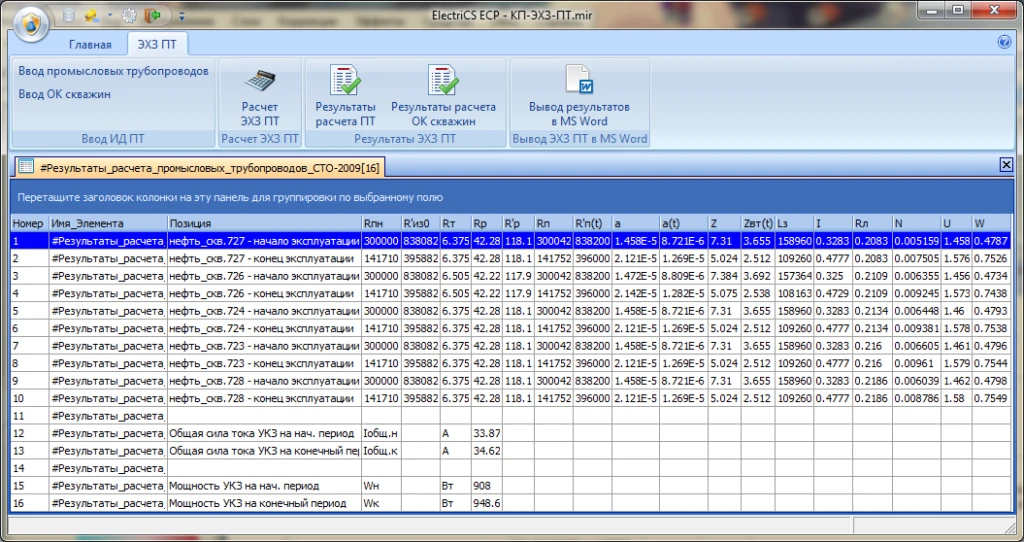

Исходные данные для расчета ЭХЗ промысловых трубопроводов.

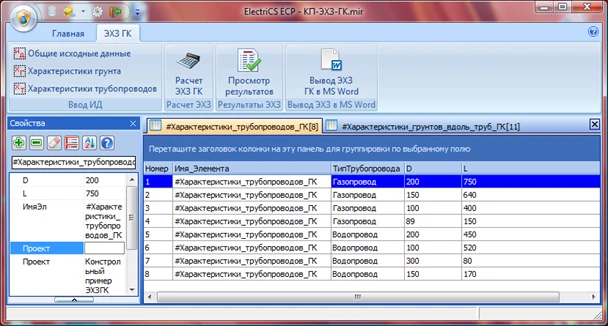

Электрохимзащита городских коммуникаций
Электрохимзащита городских коммуникаций

Электрохимзащита городских коммуникаций

Расчет ЭХЗ городских коммуникаций производится на основе следующих нормативных документов:

  • РД 153-39.4-091-01 «Инструкция по защите городских подземных трубопроводов от коррозии»;
  • РД 153-34.0-20.518-2003 «Типовая инструкция по защите трубопроводов тепловых сетей от наружной коррозии».

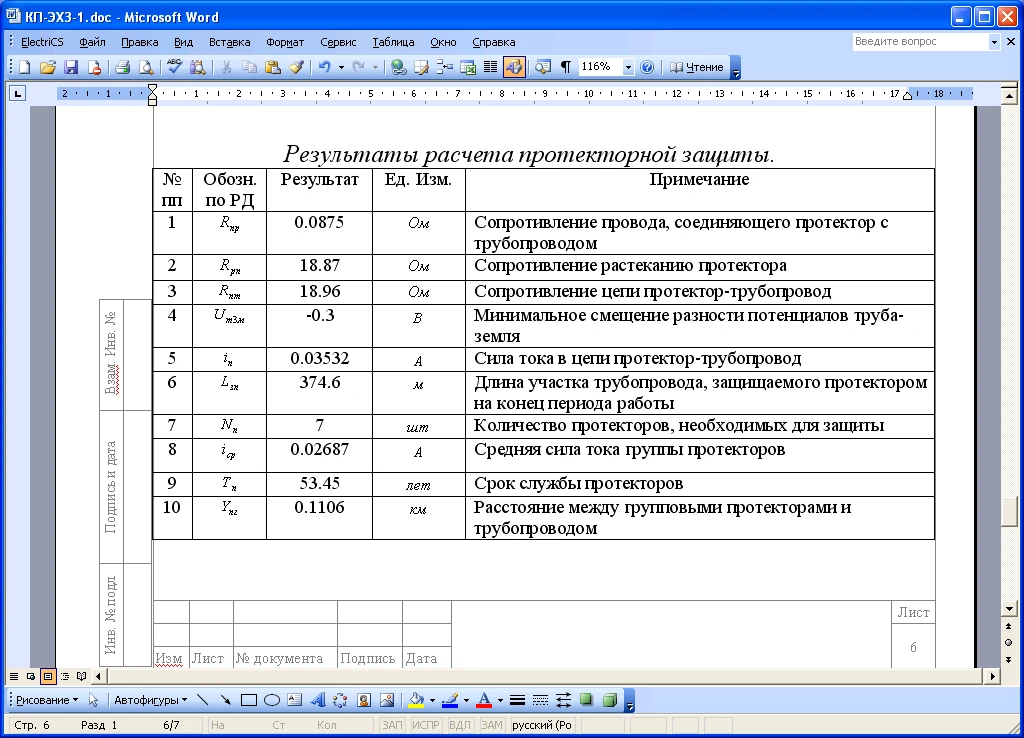

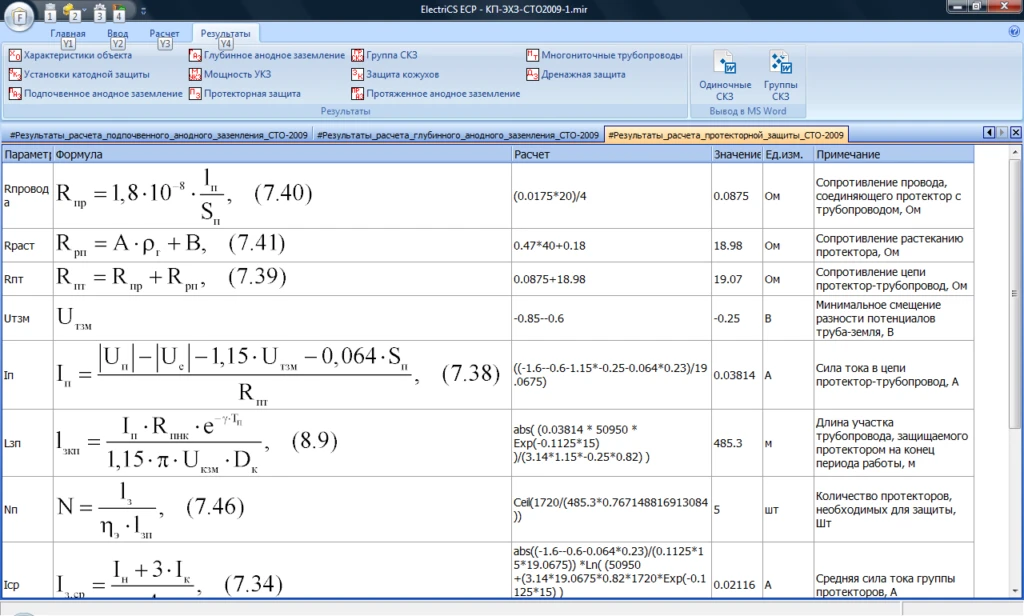

Расчет протекторной защиты
Расчет протекторной защиты
Расчет протекторной защиты

Расчет протекторной защиты

Протекторная защита от подземной коррозии устанавливается в следующих случаях: на трубопроводах при сопротивлении изоляции не менее 3*102 Ом*м2; на трубопроводах в комплексе с установками катодной защиты для обеспечения защитного потенциала на участке между установками; для защиты кожухов на переходах через железные и автомобильные дороги; для защиты днищ отдельных резервуаров. …
Расчет мощности УКЗ

Расчет мощности УКЗ

Исходными данными для расчета мощности УКЗ служат входное сопротивление трубопровода, сопротивление анодного заземления, сила тока катодной установки и характеристики дренажного провода; Основными расчетными параметрами являются напряжение и мощность УКЗ; Для расчета необходимо ввести соответствующие исходные данные, а также выполнить расчет параметров установок катодной защиты и анодного з…

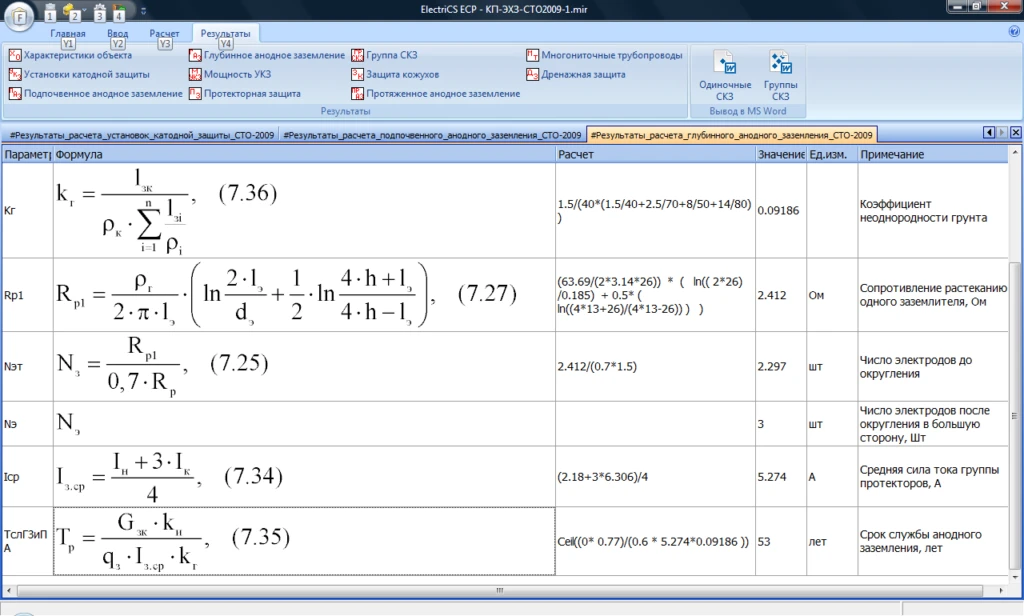

Расчет параметров глубинного анодного заземления

Расчет параметров глубинного анодного заземления

Глубинное анодное заземление устанавливается в следующих случаях: при удельном электрическом сопротивлении верхнего слоя грунта в два раза более высоком, чем сопротивление подстилающего слоя; при недостаточной площади для размещения подпочвенного анодного заземления; при затруднениях с прокладкой кабельной или воздушной анодной дренажной линии; при невозможности удалить анодное заземлени…

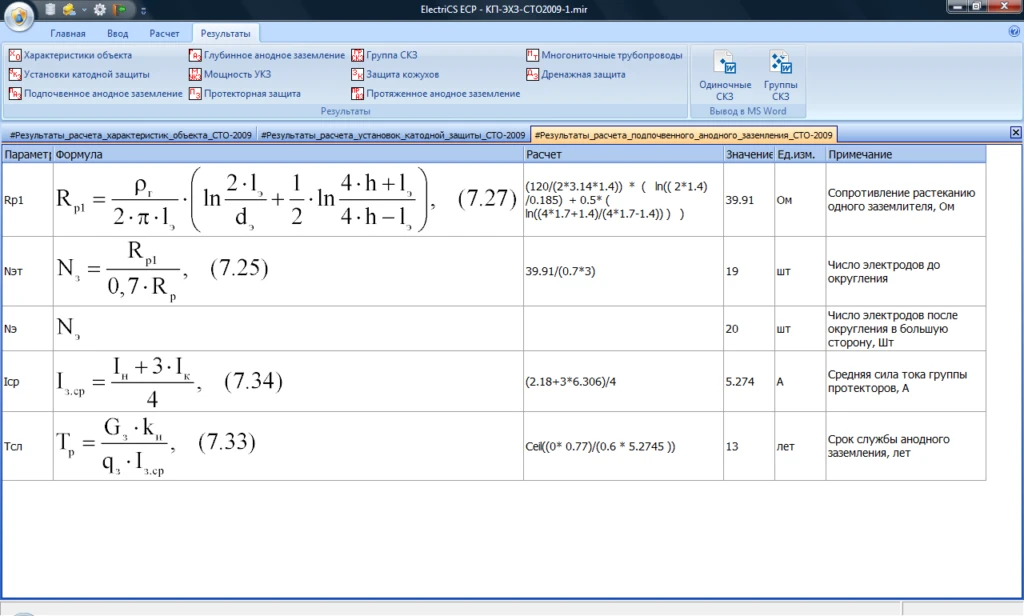

Расчет параметров подпочвенного анодного заземления

Расчет параметров подпочвенного анодного заземления

Подпочвенное анодное заземление с горизонтальным, вертикальным или комбинированным расположением электродов устанавливается в грунтах с глубиной погружения до 10 м и ниже; Исходными данными для расчета служат конструктивные характеристики заземления (длина и диаметр электрода, расстояние между электродами и т.д.), удельное электрическое сопротивление грунта в месте расположения анодного зазем…

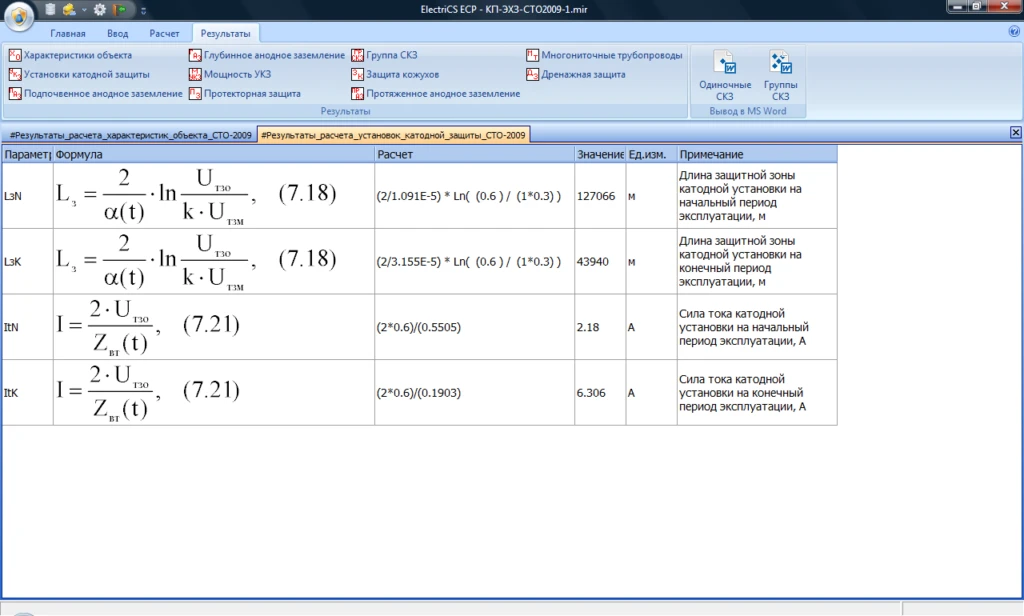

Расчет параметров установок катодной защиты
Расчет параметров установок катодной защиты

Расчет параметров установок катодной защиты

Исходными данными для расчета установок катодной защиты являются результаты расчета характеристик защищаемого объекта, а также удельное электрическое сопротивление грунта в поле токов катодной защиты, которое берется из характеристик грунта вдоль трубопровода; Основными расчетными параметрами катодной защиты являются сила тока установки катодной защиты и длина защитной зоны, создаваемой этой ус…

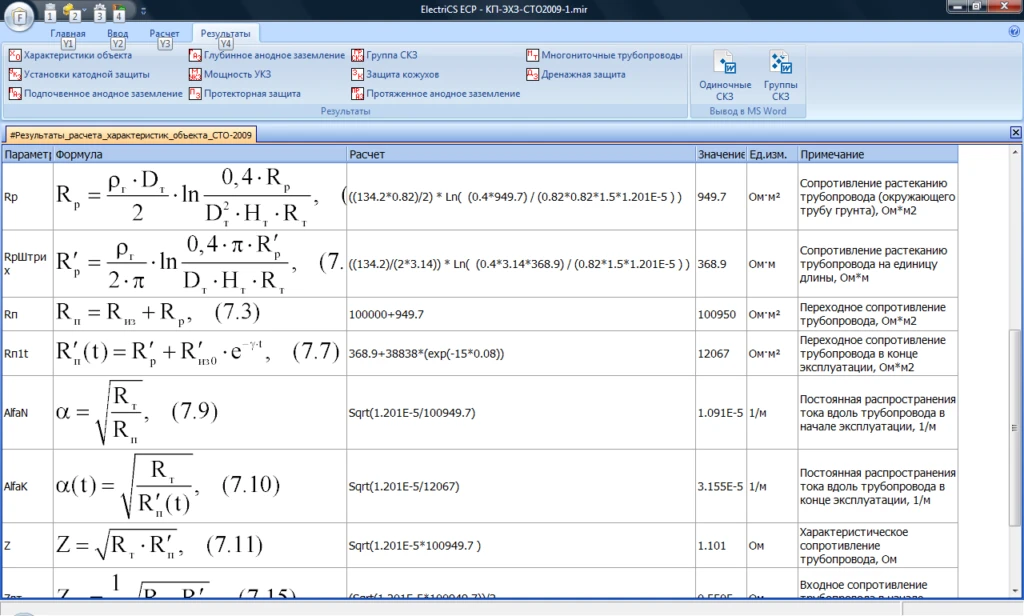

Расчет электрических характеристик защищаемых объектов

Расчет электрических характеристик защищаемых объектов

Электрические характеристики защищаемых объектов являются основными параметрами, характеризующими величину и распределение защитного тока. Исходными данными для определения этих характеристик являются диаметр трубопровода, толщина стенки и марка стали трубы, сопротивление изоляции, глубина укладки трубопровода и удельное сопротивление грунта вдоль трубопровода. Удельное электрическое сопроти…
Заглушка

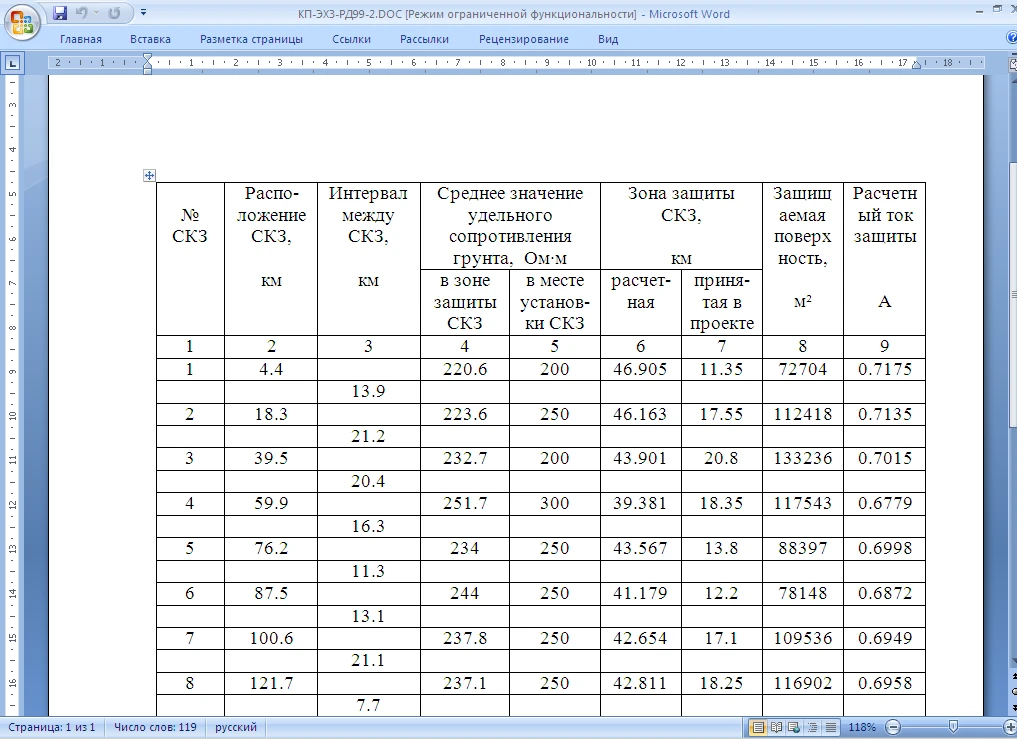

Электрохимзащита магистральных трубопроводов (МТ)

В среде ElectriCS ECP производятся следующие виды расчетов МТ: электрических характеристик защищаемых объектов; параметров установок катодной защиты (УКЗ) трубопроводов; параметров подпочвенного анодного заземления; параметров глубинного анодного заземления; мощности на выходе катодной станции; протекторной защиты; протяженного анодного заземления; многониточных трубопроводов…

Конфигурации

Новые возможности

Что нового в ElectriCS ECP 6.0

Добавлена возможность расчета катодной защиты в соответствии с РД 31.35.07−83 «Руководство по электрохимической защите от коррозии металлоконструкций морских гидротехнических сооружений в подводной зоне».

Что нового в ElectriCS ECP 5.0

Добавлена возможность расчета параметров электролитического анодного заземления.

Что нового в ElectriCS ECP 4.0

Добавлена новая подсистема расчета ЭХЗ морских причалов.

Что нового в ElectriCS ECP 3.0

  • Расчет электрохимзащиты магистральных и промысловых трубопроводов производится на основе следующих нормативных документов:
    • РД 91−020.00-КТН-234−10 «Нормы проектирования электрохимической защиты магистральных трубопроводов и сооружений НПС»;
    • СТО ГАЗПРОМ 9.2−003−2009 «Защита от коррозии. Проектирование электрохимической защиты подземных сооружений».

Системные требования

Процессор

  • Минимальные требования: Intel Pentium IV и выше

Оперативная память

  • Минимальные требования: 1 Гб
  • Рекомендуемые требования: 4 Гб и выше

Видеоадаптер

  • Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
  • Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)

Место на диске

  • 500 Мб и более на системном диске

Разрешение экрана

  • Минимальные требования: 1024х768 px
  • Рекомендуемые требования: 1280х1024 px

Дополнительное оборудование

  • Мышь или другие устройства указания

Операционная система

  • Windows 7 (32-bit, 64-bit);
  • Windows 8 (32-bit, 64-bit);
  • Windows 10 (32-bit, 64-bit).

Дополнительное ПО

  • MS Office Word 2007/2010

Дополнительное ПО

  • MS Office Word 2007/2010
