Программный продукт, предназначенный для автоматизации проектирования, реконструкции и эксплуатации систем контроля и управления (СКУ, КИПиА, АСУТП), учета энергии, цепей вторичной коммутации.
Оставив заявку на нашем сайте и напротяжении всего жизненного пути сделки Заказчика сопровождает персональный менеджер. Все вопросы будут решаться только с одним специалистом, а если понадобится помощь технической поддержки, Заказчику нет необходимости оставлять запрос где-то на стороне, достаточно сообщить своему менеджеру.
AutomatiCS 2011 — это современная многопользовательская САПР (система автоматизированного проектирования) сложных электротехнических систем, основанная на применении агрегативно-декомпозиционной технологии проектирования (АДТ-технология), которая поддерживает все этапы проектирования: от получения задания на разработку технического обеспечения АСУТП до создания проектного решения и формирования выходной проектной документации.
Система AutomatiCS 2011 позволяет:
повысить качество проектной документации;
сократить сроки проектирования;
снизить количество ошибок в выполняемых проектах;
многократно использовать данные уже реализованных проектов (автоматизированное тиражирование проектных решений).
AutomatiCS 2011 обеспечивает возможность одновременной работы нескольких проектировщиков с одним проектом, предоставляя многопользовательский доступ к проекту и базе данных технических средств и типовых проектных решений.
Гибкость системы AutomatiCS 2011 позволяет адаптировать ее к любым государственным, отраслевым и корпоративным стандартам, в том числе к стандартам предприятий. Адаптацию системы могут осуществлять как специалисты компании-поставщика, так и сам пользователь. Открытый интерфейс предоставляет пользователю возможность добавлять собственные формы документов, вносить изменения в базу данных, выполнять настройку интеллектуальных проектных процедур и операций.
Задачи
Автоматизированное формирование табличных и графических проектных документов.
Интеллектуальный выбор состава, схем подключения и характеристик технических средств.
Централизованное хранение всех проектных данных на основе СУБД MS SQL Server.
Автоматизированное подключение к многоканальным приборам.
Возможности
Реестры и справочники
Автоматизированное формирование табличных и графических проектных документов:
настраиваемые формы проектных документов;
удобные инструменты для создания и редактирования шаблонов, штампов;
встроенный редактор графических блоков;
произвольный состав проектной документации;
документирование по шаблону вывода: формирование документов одной командой;
универсальные формы опросных листов.
И…
Особенности сетевой версии AutomatiCS
В сетевой версии программы осуществляется разделение пользовательского приложения AutomatiCS 2011 и программы администрирования ACS Administrator.

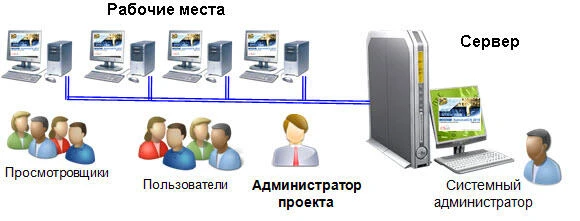

Сетевой режим работы предполагает нахождение всех баз данных на отдельном сервере и организацию доступа к ним различных пользователей. Используя ACS Administrator, администратор проекта назначает пользователей, которые будут иметь доступ к проекту, и о…
Централизованное хранение проектных данных
Для обеспечения надежного хранения и быстрой обработки большого объема данных в AutomatiCS применяется современная система управления базами данных (СУБД) — MS SQL Server.

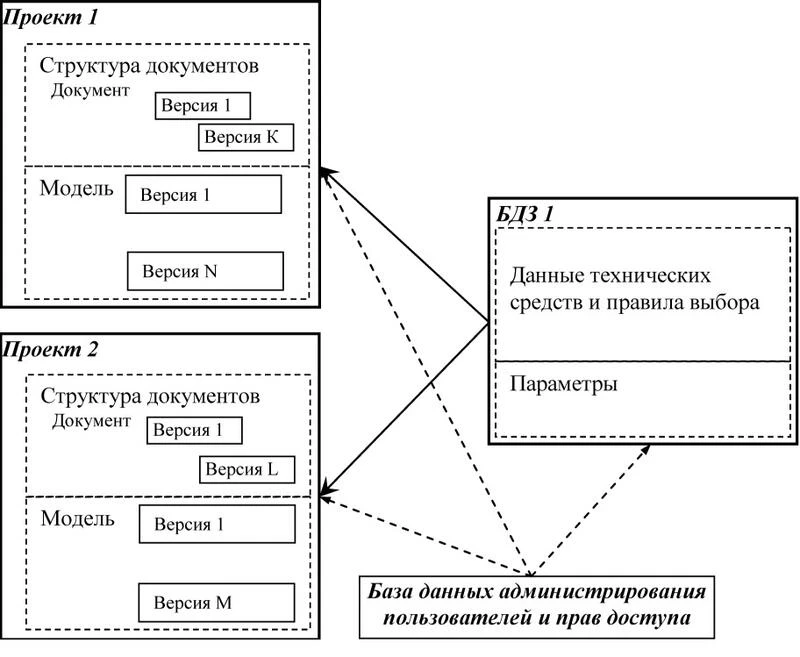

Новая версия AutomatiCS работает с тремя типами баз данных:
база данных и знаний (БДЗ), которая включает в себя базу данных технических средств и типовых проектных решений, а также базу параметров;
база данных проекта, в ко…

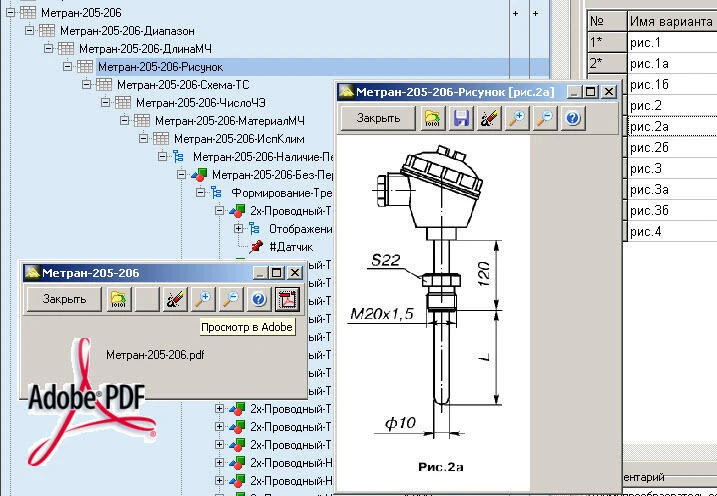

База данных и знаний
База данных и знаний (БДЗ) является центральным элементом информационной структуры AutomatiCS. Она содержит описание технических средств автоматизации различных производителей, а также типовых технических и структурных решений.
Особенность базы данных и знаний AutomatiCS — иерархическая структура, которая предполагает пошаговый выбор характеристик технических средств по принципу декомпозиции — пе…
Импорт данных
В системе AutomatiCS техническим заданием на проектирование является перечень требований к каналам контроля и управления. Как правило, такой перечень поступает от инженеров-технологов в виде таблицы, в которой отражены требования, функции, управляющие воздействия для проектируемой системы с учетом особенностей технологического процесса. AutomatiCS предоставляет удобный инструмент импорта данных из…
Выбор технических средств автоматизации
В программе AutomatiCS выбор технического решения или средства осуществляется последовательно: на каждом шаге параметры технических средств выбираются из БДЗ в соответствии с требованиями технического задания на проектирование. При этом каждый последующий шаг почти всегда зависит от решения, принятого ранее, что позволяет отсекать заведомо неподходящие варианты и осуществлять оптимальный выбор тех…

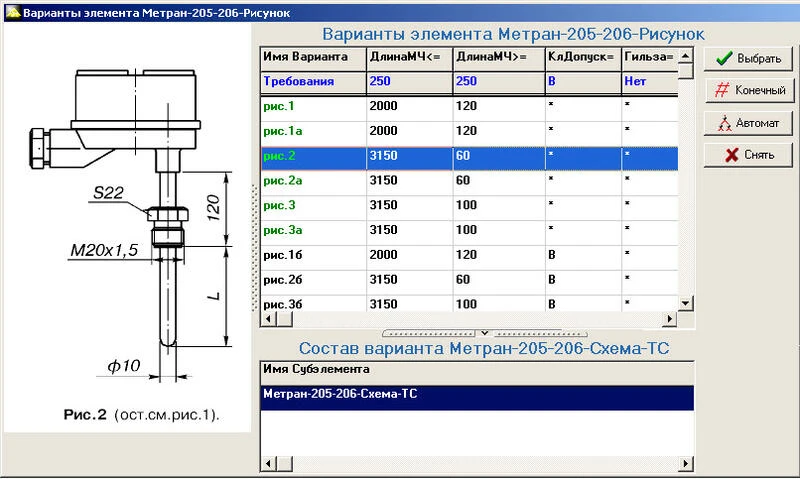

Выбор конкретной модели технического средства
Определение характеристик прибора в соответствии с номенклатурой завода-изготовителя. Это наиболее распространенный подход, при котором формула заказа формируется автоматически. Рекомендуется применять, когда завод-изготовитель известен на начальном этапе проектирования, а необходимый прибор представлен в базе данных и знаний. В этом случае выбор характеристик технического средства осуществляется …
Формирование требований к техническому средству
Позволяет определить основные характеристики прибора, в том числе схему электрического подключения, без привязки к конкретному заводу-изготовителю технических средств. Выбор схемы подключения позволяет продолжить работу в части монтажа: задействовать полученные связи при формировании клеммников, кабелей. Такой подход осуществляется в соответствии с универсальной областью базы данных и знаний.
Подключение к многоканальным приборам
Инструмент подключения к многоканальным элементам позволяет удобно и быстро в ручном или автоматическом режиме выполнить подключение:
датчиков к вторичным приборам;
приборов к блокам питания и искрозащиты;
сигналов к модулям ввода/вывода контроллеров;
блоков питания к одному или нескольким автоматическим выключателям;
электроприводов к типовым шкафам питания и управления и т.д.
…
Интеллектуальные проектные процедуры
Интеллектуальные проектные процедуры (пользовательские команды) позволяют в значительной степени повысить уровень автоматизации проектирования. AutomatiCS предоставляет пользователям возможность редактировать имеющиеся и создавать собственные пользовательские команды, которые можно применять как в текущем проекте, так и при выполнении последующих проектов.
В базовую поставку AutomatiCS входит наб…
Разводка общих точек

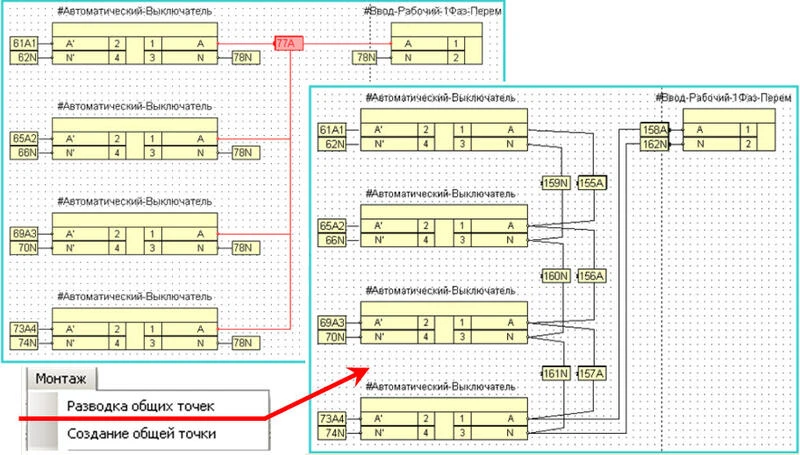

Программа содержит отдельный инструмент для разводки общих точек — связей, которые соединяют более двух контактов одного или нескольких элементов. Процедура разводки общих точек может выполняться как в специальном диалоговом окне, так и на графической странице AutomatiCS.
Групповые операции над элементами
В AutomatiCS имеется несколько инструментов для выполнения групповых операций над элементами и связями проекта. К таким операциям относятся:
классификация элементов/связей по любым правилам;
сортировка элементов/связей по любым параметрам, в том числе с использованием сложных правил сортировки;
сохранение и повторное применение правил сортировки, классификации, настроек параметров таблиц э…

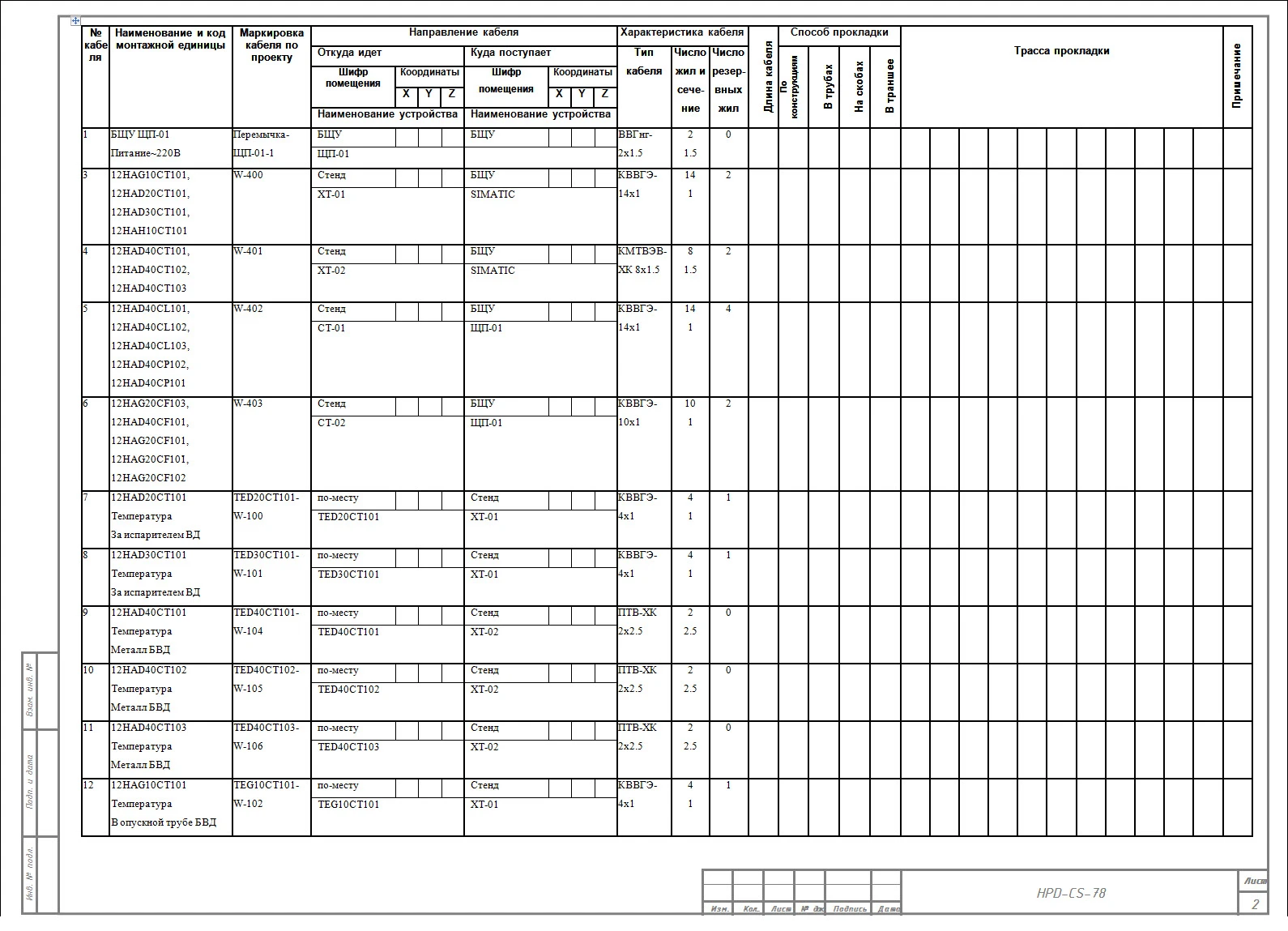

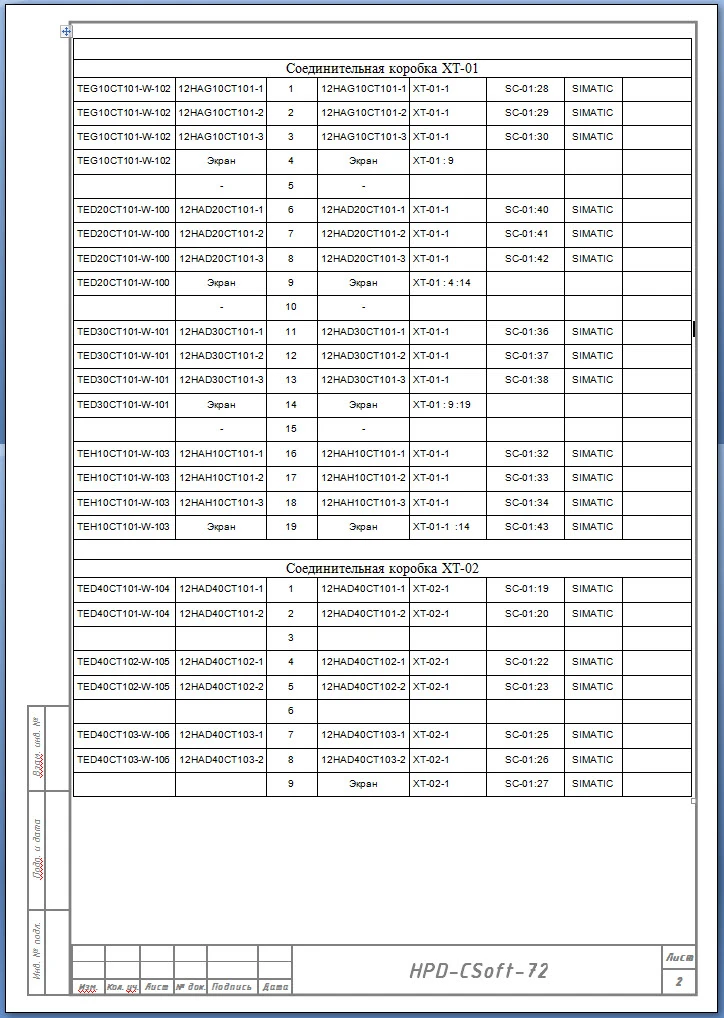

Формирование клеммников и кабелей

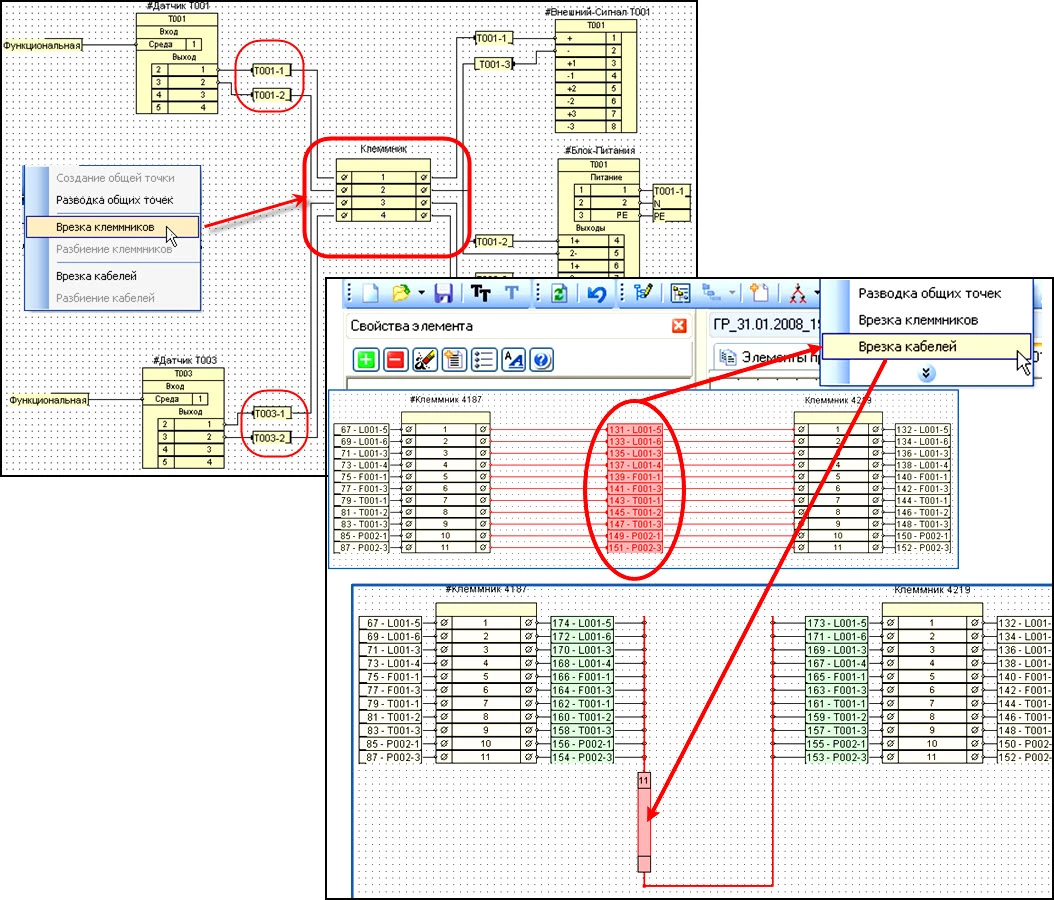

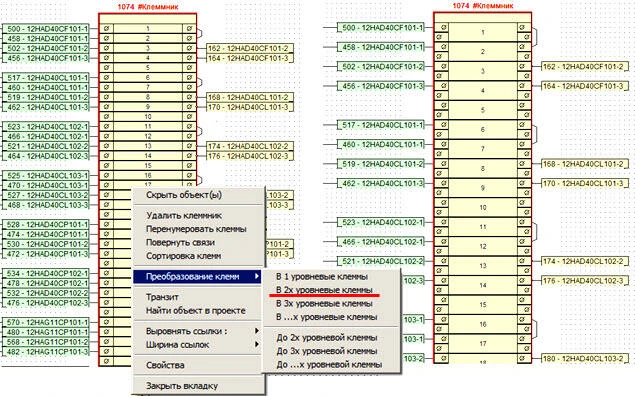

В AutomatiCS предусмотрено несколько способов формирования клеммников и кабелей:
пакетное формирование — от элементов (клеммники монтажных единиц щитов), от связей (промежуточные клеммники, клеммники кроссовых панелей, кабели);
индивидуальное формирование — во встроенном графическом редакторе;
автоматическое формирование — с применением интеллектуальных проектных процедур.
…

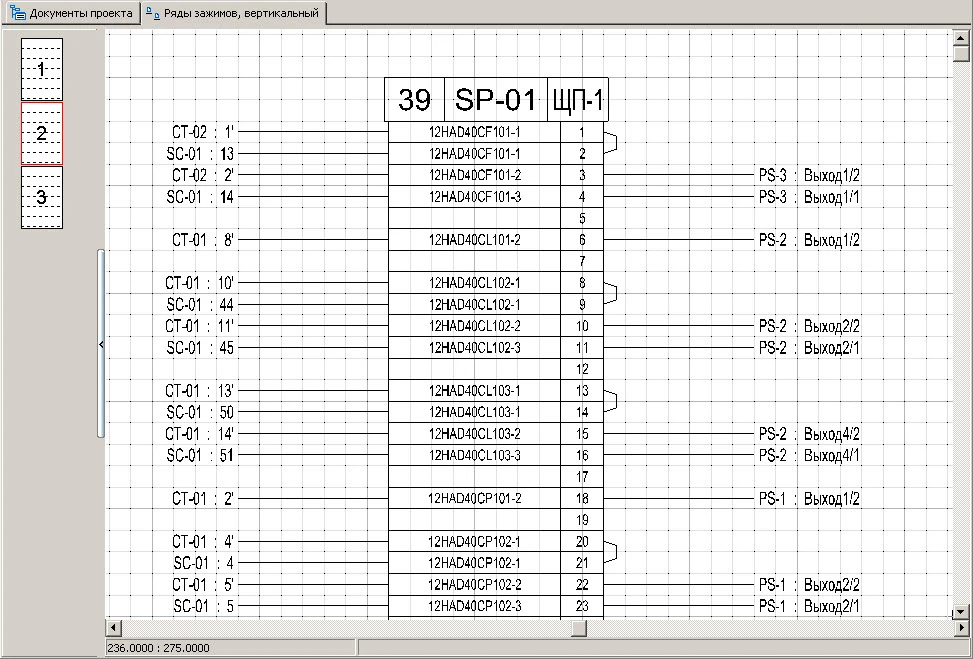

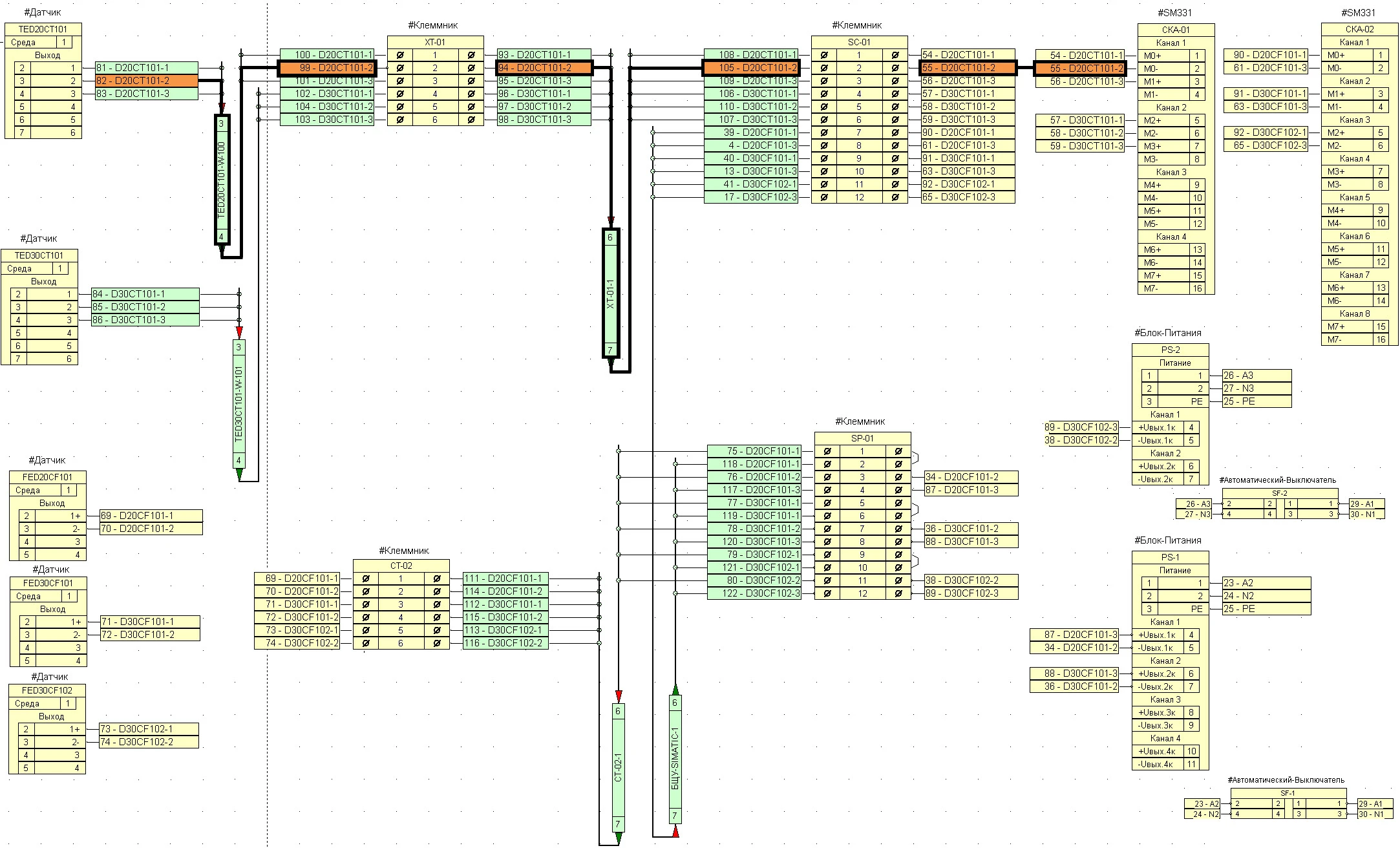

Графическая страница — наглядное представление структуры модели проекта
Графическая страница значительно упрощает процесс работы над проектом и позволяет осуществлять:
просмотр и редактирование элементов и связей модели проекта: добавление/удаление элементов, создание/удаление, переключение, подключение связей;
просмотр и редактирование элементов и связей в базе данных и знаний: добавление/удаление элементов, создание/удаление, переключение, подключение связей в…
История изменений проекта
В программе предусмотрена возможность отмены любых проектных операций. Для этого используется Окно истории изменений проекта, в котором можно отменить либо одну операцию, либо несколько операций сразу. Для каждого действия, производимого над проектом, приводится краткое и полное описание, а также указывается автор и время выполнения.
Структура документов проекта
Обеспечивает централизованное хранение проектных документов, в том числе:
собственно проектной документации;
нормативно-технической документации;
конструкторско-технологической документации;
шаблонов документов;
графических блоков — фреймов;
вспомогательной документации по проекту в различных форматах.

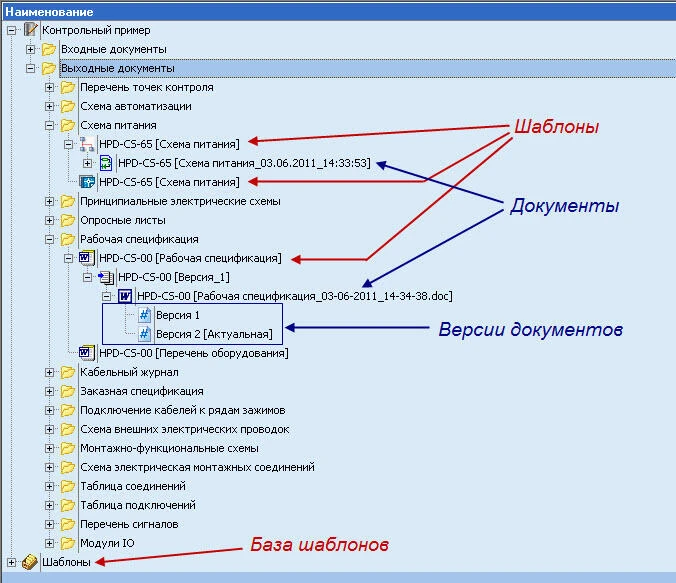

Структура документов представлена в виде дерева, где документы и шаблоны являют…

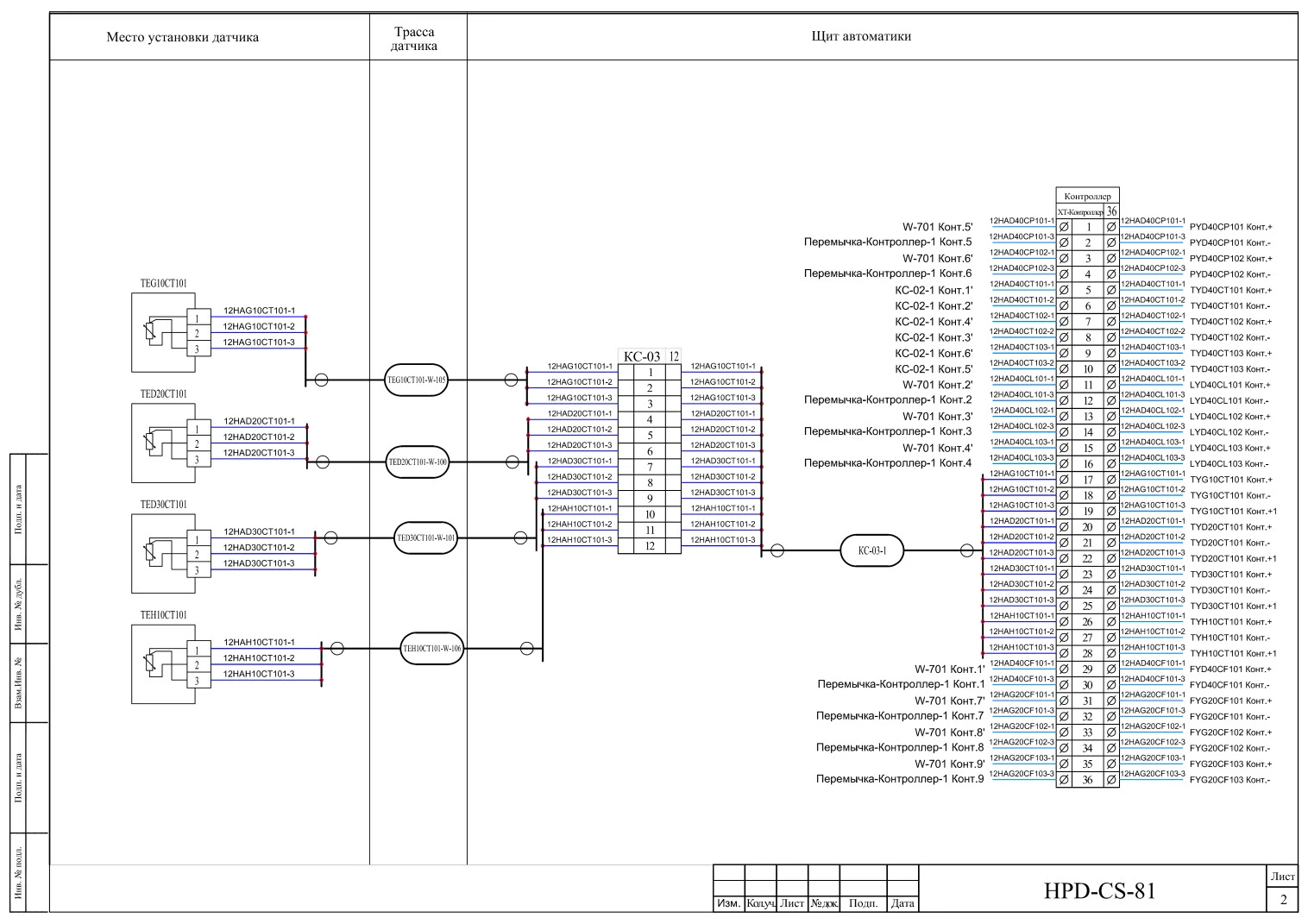

Графическая форма документа

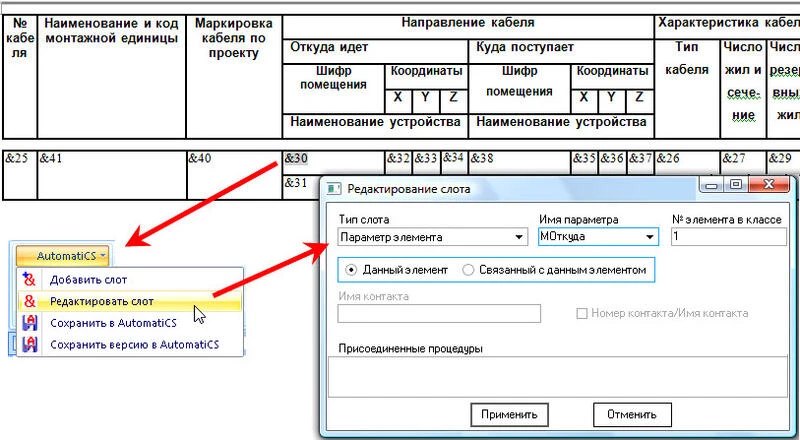

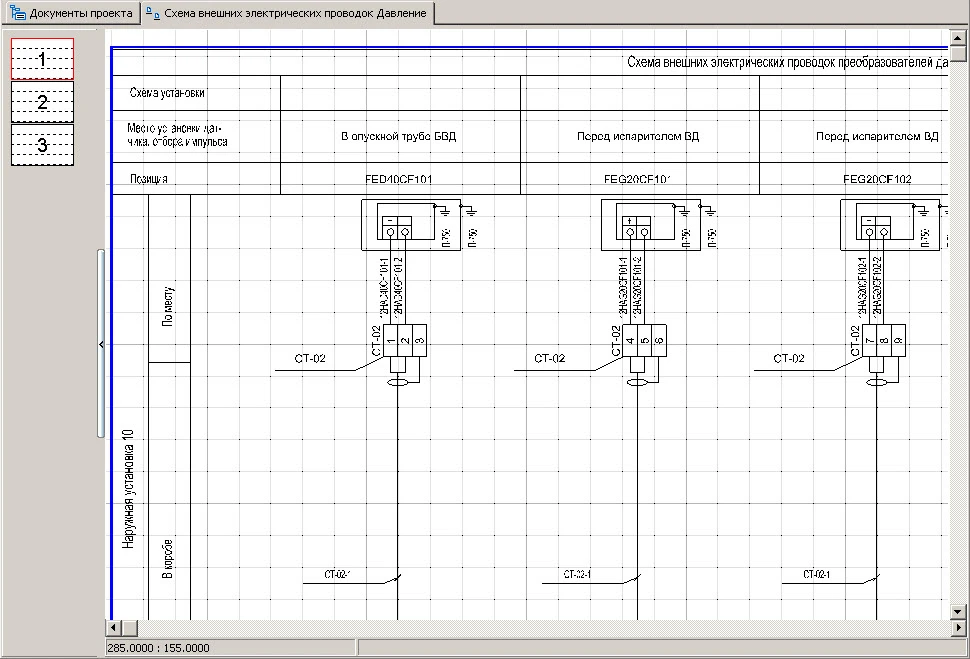

Графическая форма документа (ГФД) является удобным инструментом для автоматического/автоматизированного формирования графических документов. При этом сохраняется динамическая связь с моделью проекта: при изменении данных в ГФД происходит одновременное изменение соответствующих данных в модели проекта и наоборот.
С помощью инструментов ГФД можно осуществлять:
автоматическую трассировку связей …
База графических блоков

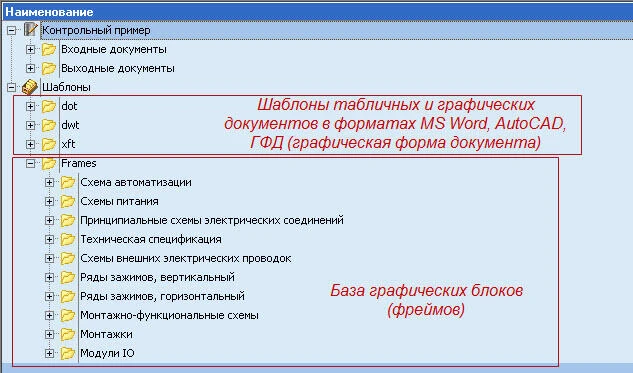

Для формирования графических документов в AutomatiCS используются графические блоки — фреймы. В базовую поставку входят фреймы для формирования основных видов графических документов: схем питания, схем подключения кабелей к рядам зажимов, монтажно-установочных схем и т.д.
Создание и редактирование фреймов выполняется в AutoCAD с помощью команд дополнительного меню.
Имеется удобный инструмент, ко…
База шаблонов
AutomatiCS 2011 позволяет получать проектные документы в любом виде благодаря гибкой системе настройки как графических, так и табличных шаблонов. При этом не требуются навыки программирования, все настройки выполняются в таких широко распространенных приложениях, как MS Word и AutoCAD, с помощью команд дополнительного меню AutomatiCS.
В поставку программного продукта входят примеры графических и …

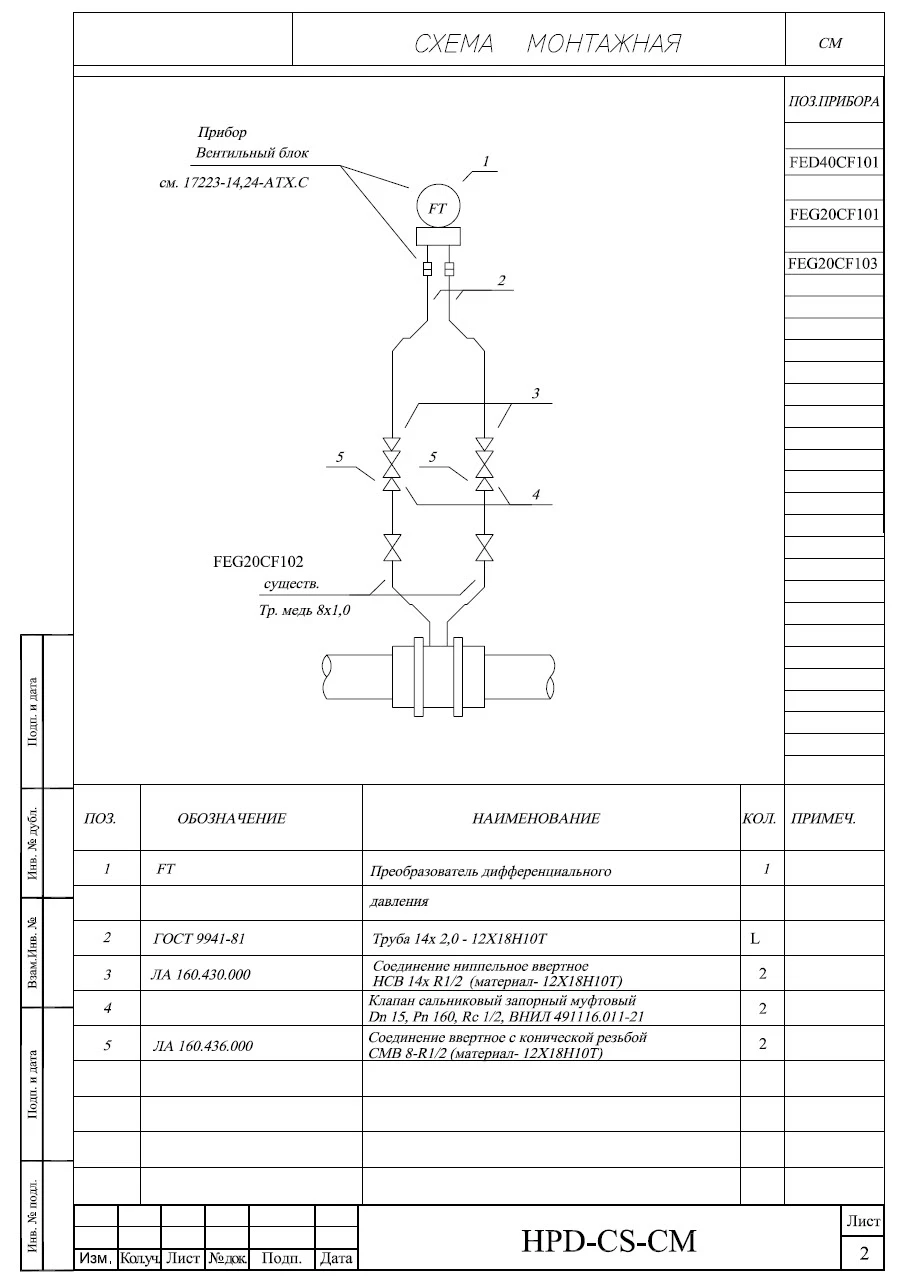

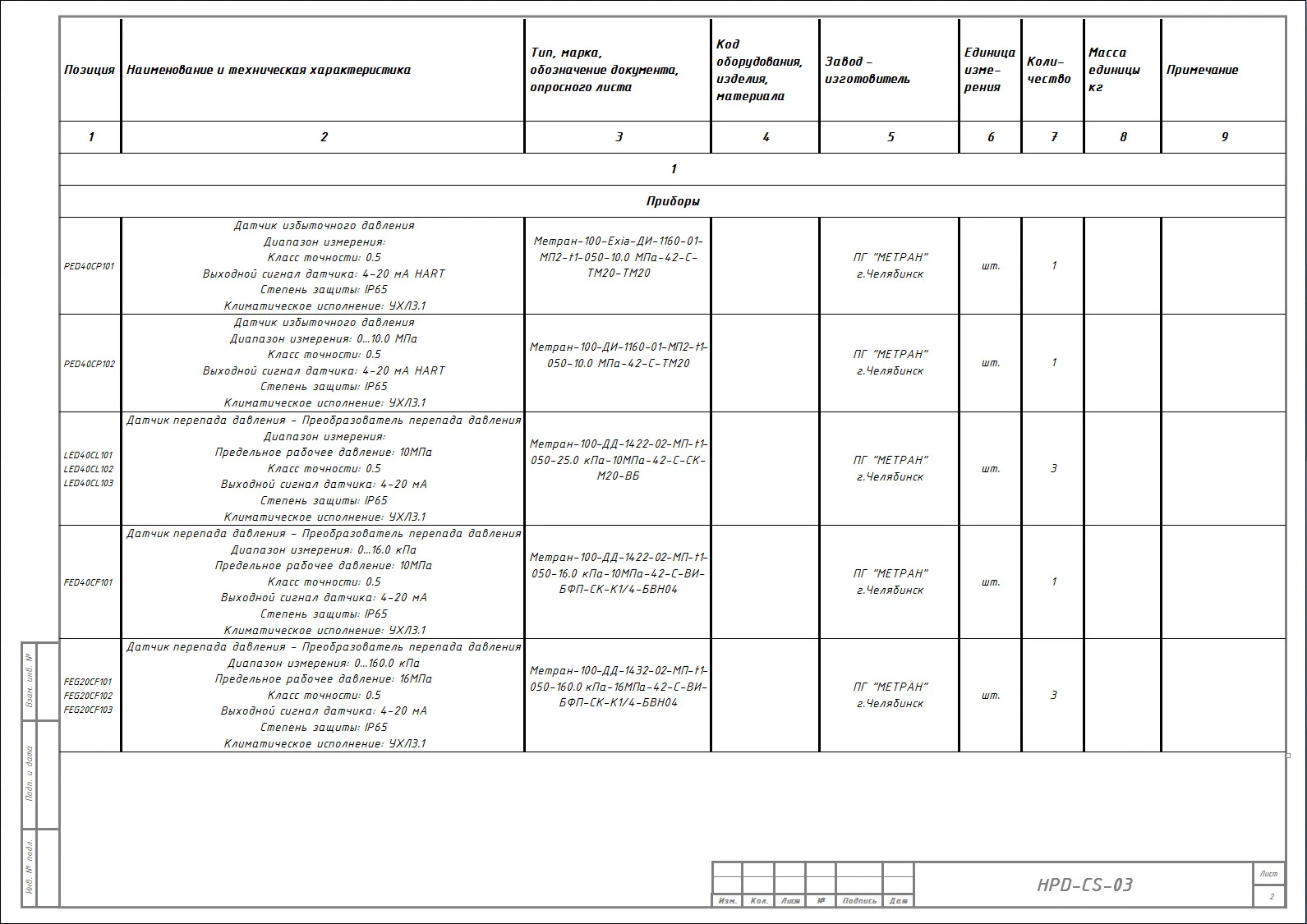

Формирование проектных документов
Средствами AutomatiCS может быть выполнено подавляющее большинство проектных документов, выпускаемых при проектировании систем КИПиА:
P&I-диаграммы, функциональные схемы автоматизации;
перечни точек контроля;
перечни электроприводов запорной и регулирующей арматуры;

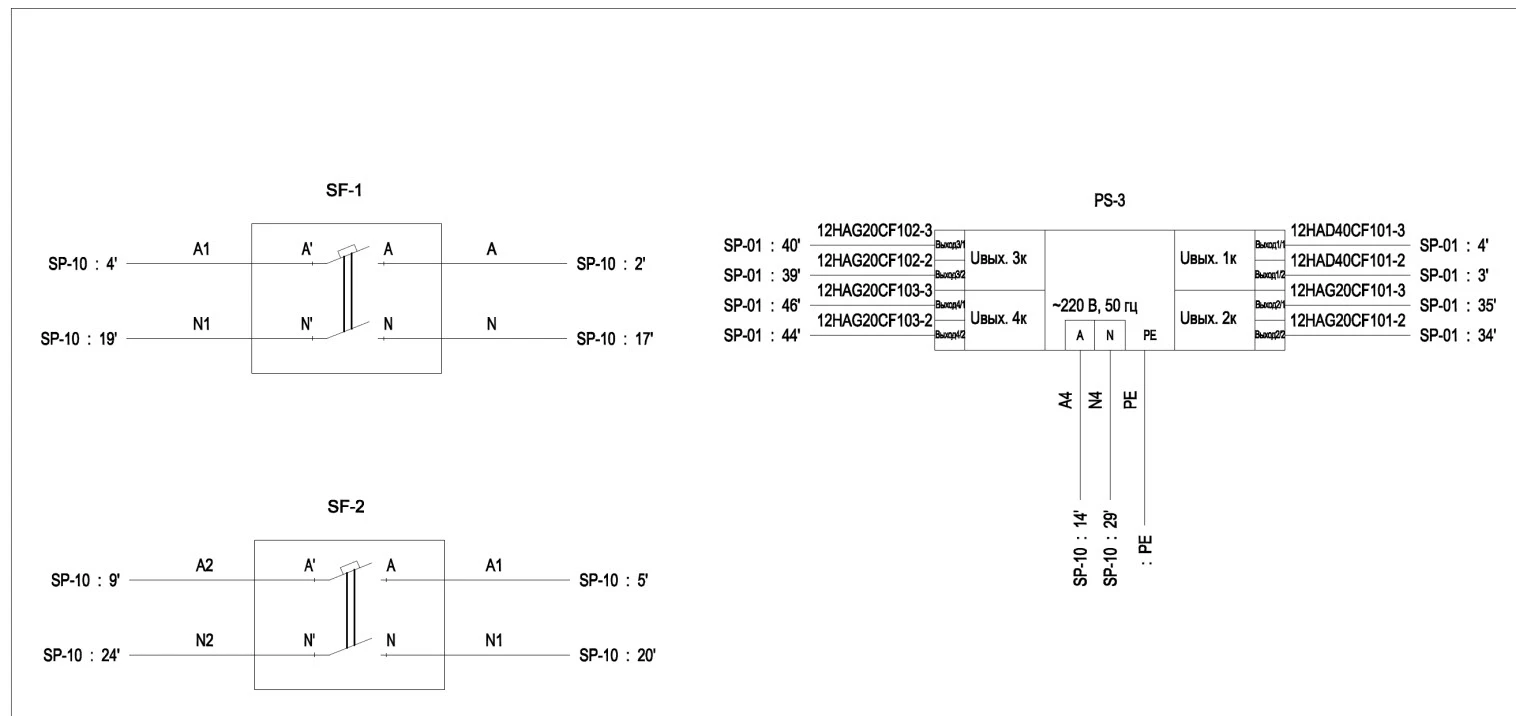

полные принципиальные схемы питания, контроля, АСР, дистанционного управления;
перечни входных и выходных сигналов ко…
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Конфигурация
Конфигурация
Конфигурация
Конфигурация
Для кого?
Для узкопрофильных компаний
Для компаний из области строительства
Для компаний из области изысканий
Для компаний из области машиностроения
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD
ОсновнойДля узкопрофильных компаний
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Основной
Для кого?
Для узкопрофильных компаний
nanoCAD Standart Build
КонфигурацияДля компаний из области строительства
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области строительства
nanoCAD Standart Geo
КонфигурацияДля компаний из области изысканий
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области изысканий
nanoCAD Standart Mech
КонфигурацияДля компаний из области машиностроения
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для компаний из области машиностроения
nanoCAD Pro
КонфигурацияДля крупного бизнеса с различными отраслевыми задачами
Создание и редактирование чертежей
Поддержка *.dwg-формата
Печать документов в PDF
Поддержка приложений и скриптов
Оформление чертежей по стандартам СПДС
Оформление чертежей по стандартам ЕСКД
Универсальное 3D-моделирование
Расширенная поддержка 3D-форматов (STL, SAT, STP, IGES, JT, X_T, X_B, VRML и т.д.)
Создание цифровой модели местности
Оцифровка отсканированных чертежей
Управление настройками САПР
Тип
Конфигурация
Для кого?
Для крупного бизнеса с различными отраслевыми задачами
nanoCAD Металлоконструкции
Разработка документации разделов КЖ и КМ
nanoCAD Стройплощадка
Организация строительства
nanoCAD BIM Электро
ТИМ-проекты по разделам ЭМ, ЭО, ЭН
nanoCAD BIM СКС
ТИМ-проекты по разделу СКС
nanoCAD BIM ОПС
ТИМ-проекты по разделу СБ
nanoCAD GeoniCS
Проекты в области землеустройства, изысканий и генплана
nanoCAD BIM ВК
ТИМ-проекты по разделу ВК
nanoCAD BIM Отопление
ТИМ-проекты по разделу ОВиК
TDMS Фарватер
Управление разработкой проектов
nanoCAD BIM Вентиляция
ТИМ-проекты по разделу ОВиК
nanoCAD Конструкции PS
Разработка документации разделов КЖ и КЖИ
nanoCAD Облака точек
Обработка данных 3D-сканирования
nanoCAD Механика PRO
3D-моделирование и проектирование в машиностроении
NSR Specification. Подсистема требований
Автоматизация нормативных проверок ТИМ-модели
Модуль nanoCAD «Сети»
Трассировка инженерных коммуникаций
Модуль nanoCAD «Трассы»
Проектирование линейно-протяженных объектов
Модуль nanoCAD «Сечения»
Поперечные профиля по типовым конструкциям
Модуль nanoCAD «Геомодель»
Инженерно-геологические разрезы и колонки
Модуль nanoCAD «Генплан»
Генеральные планы и вертикальная планировка
nanoCAD BIM Строительство
ТИМ-проекты по разделам КР (КМ, КЖ и КД) и АР
NSR Specification. Подсистема обсуждения проектов
Организация процесса разработки стандартов
nanoCAD GeoSeries
Инженерные изыскания и проектирование трубопроводов
Модуль nanoCAD GeoniCS «Топоплан»
Для подготовки топографических карт и моделей рельефа
Новые возможности
Дополнительные возможности работы с макросами за счет доработки COM-модели
Новый набор пользовательских команд, которые позволяют в автоматическом режиме сформировать полную модель проекта и получить на ее основе комплект проектных документов
Больше удобства при редактировании модели проекта благодаря использованию ссылочных параметров
Дополнительные возможности при работе с графической формой документа (ГФД)
автоматическая трассировка при формировании документа;
при документировании транзитной цепочки — возможность скрывать незадействованные клеммы;

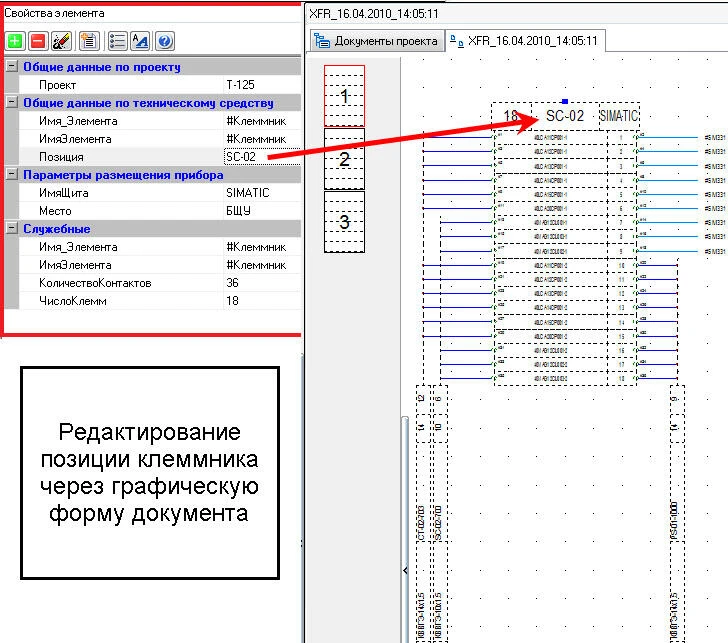

редактирование модели проекта через графическую форму документа;
добавление титульного листа.
Расширение функционала графической страницы AutomatiCS
редактирование клеммников — создание многоуровневых клемм;
вывод элементов из графической страницы в графическую форму документа;
при выводе транзитной цепочки элемента — возможность скрывать незадействованные клеммы.
Изменения в организации хранения данных
хранение базы графических блоков (фреймов) в структуре документов проекта;
объединение всех версий проекта и структуры документов в единую базу проекта;
объединение базы данных и знаний (БДЗ) и базы параметров (БП) в единую базу данных.
Отличительные особенности сетевой версии
сетевой доступ к базам данных;
многопользовательский режим работы над проектом;

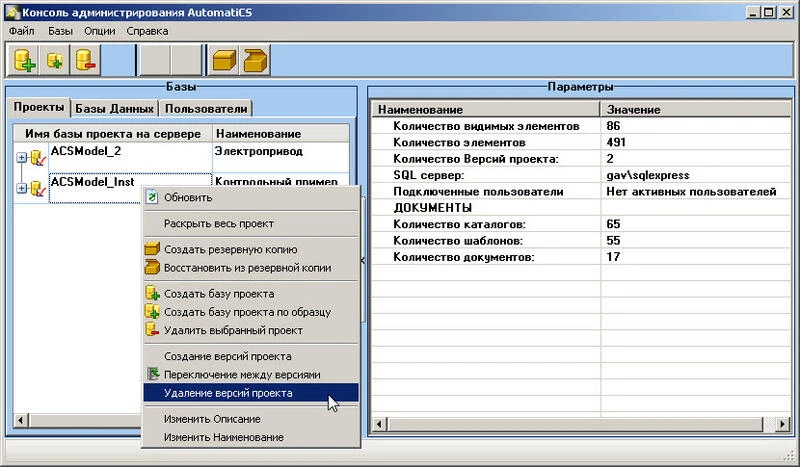

отдельное приложение для администрирования баз данных и распределения прав пользователей — ACS Administrator;
встроенный графический редактор блоков.
Системные требования
Процессор
Минимальные требования: Intel Pentium IV и выше
Оперативная память
Минимальные требования: 1 Гб
Рекомендуемые требования: 4 Гб и выше
Видеоадаптер
Минимальные требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 1 Гб
Рекомендуемые требования: графический процессор с поддержкой 3D-ускорения, объемом видеопамяти 4 Гб (поддерживающий OpenGL 2.1 или DirectX 11)
Место на диске
500 Мб и более на системном диске
Разрешение экрана
Минимальные требования: 1024х768 px
Рекомендуемые требования: 1280х1024 px
Дополнительное оборудование
Мышь или другие устройства указания
Операционная система
Windows XP;
Windows Vista x32;
Windows 7-32.
Для установки программы требуются права Администратора
Дополнительное ПО
MS Office 2003/2007
AutoCAD 2007/2008/2009/2010/2011/2012
SQL Server 2005
Учетная запись
Для работы у пользователя должны быть права Опытного пользователя
Пользователь должен иметь полный доступ к каталогам AutomatiCS 2011, ACS Administrator, а также к каталогу для временных файлов Windows\Temp
Для работы под ОС Windows Vista или Windows 7 у пользователя должен быть отключен контроль учетной записи
О разработчике
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
CSoft Development — российский разработчик инженерного программного обеспечения и технологий: САПР, BIM, комплексных решений для машиностроения, промышленного и гражданского строительства, архитектурного проектирования, землеустройства, электронного документооборота, обработки сканированных чертежей, векторизации и гибридного редактирования – с многолетним опытом работы на рынке. Компания создает уникальные решения для управления инженерными данными по российским нормам и стандартам. Предлагаемые компанией CSoft Development современные разработки на базе 2D- и 3D-технологий – Model Studio CS и CADLib Model и Архив, TDMS, AutomatiCS, MechaniCS и многие другие – позволяют проектным организациям автоматизировать выполнение множества повседневных задач, значительно повысить конкурентоспособность и культуру производства, открывают перспективы освоения новейших методик проектирования, позволяют решать задачи в области САПР на самом высоком уровне и с учетом российских реалий.
