• для массового пользователя

Модуль «СТАРТ-Базовый» - позволяет выполнять расчеты трубопроводов произвольной конфигурации, но без участков бесканальной прокладки в грунте. Такая возможность появляется при наличии дополнительного модуля СТАРТ-Грунт.

• для профессионалов, решающих большеразмерные задачи, а также для расчета длинных трубопроводов, защемленных в грунте

• облегченный вариант программы, предназначенный для учебных целей (поставляется только в учебные заведения).

Позволяет рассчитывать небольшие части схем трубопроводов, имеющие не более 150 степеней свободы. СТАРТ-Лайт имеет жесткую архитектуру, в его состав входит модуль Старт-Грунт и другими дополнительными модулями не комплектуется.

• недорогой продукт, предназначенный для предварительных упрощенных расчетов на стадии конструирования трубопровода

Помимо расчета трубопроводов произвольной конфигурации существует рабочий инструментарий конструктора трубопровода – опция СТАРТ-Элементы, который поставляется и в виде самостоятельной программы под названием СТАРТ-Экспресс. Программа предназначена для быстрой оценки компенсирующей способности отдельных участков трубопроводной трассы, проверке их прочности и устойчивости. Подобные задачи конструкторам трубопроводов приходится постоянно решать в процессе проектирования. С помощью СТАРТ-Экспресс можно:

• определить компенсирующую способность поворотов Г, Z-образной формы и П- образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах;

  Расчет поворотов Г, Z-образной формы и П-образных компенсаторов при прокладке трубопроводов над землей и в подземных каналах осуществляется для участков, расположенных между двумя неподвижными (мертвыми) опорами. При известном расстоянии между неподвижными опорами определяется требуемый вылет для П-образного компенсатора, Z-образного поворота и короткое плечо для Г-образного поворота, исходя из допускаемых компенсационных напряжений. Это избавляет проектировщиков от необходимости пользоваться устаревшими номограммами для Г, Z и П-образных участков.

• определить компенсирующую способность поворотов Г, Z - образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте;

  Расчет поворотов Г, Z-образной формы и П- образных компенсаторов при бесканальной прокладке трубопроводов в грунте позволяет по заданному вылету для П-образного компенсатора или Z-образного поворота и длине короткого плеча Г-образного поворота определить допустимое расстояние между неподвижными опорами, т.е. ту длину участка защемленного в грунте трубопровода, которое может быть скомпенсировано при заданном температурном перепаде. Рассматриваются П- образные компенсаторы и повороты Г, Z-образной формы с произвольными углами. Для тех же трубопроводных участков можно выполнить проверочный расчет - при заданных габаритах определить напряжения, перемещения и нагрузки на неподвижные опоры.

• определить толщину стенки или предельное давление для труб, отводов, тройников, заглушек, переходов согласно выбранному нормативному документу;
• определить предельно допустимые расстояния между промежуточными опорами трубопровода из условий прочности и жесткости;
• проверить общую и местную устойчивость прямолинейных и криволинейных участков труб под действием температурного расширения, наружного давления (вакуума) и давления грунта (для труб бесканальной прокладки);
• Определить минимальную глубину заложения для участков бесканальной прокладки из условия устойчивости;
• определить максимальную глубину заложения для участков бесканальной прокладки из условия прочности пенополиуретановой изоляции;
• предельно допустимые расстояния между стартовыми компенсаторами и температуру их замыкания для трубопроводов, защемленных в грунте;
• определить допустимую нагрузку на седловую опору для труб большого диаметра;
• проверить герметичность фланцевых соединений;
• определить жесткость сильфонных компенсаторов при отсутствии данных от изготовителя.

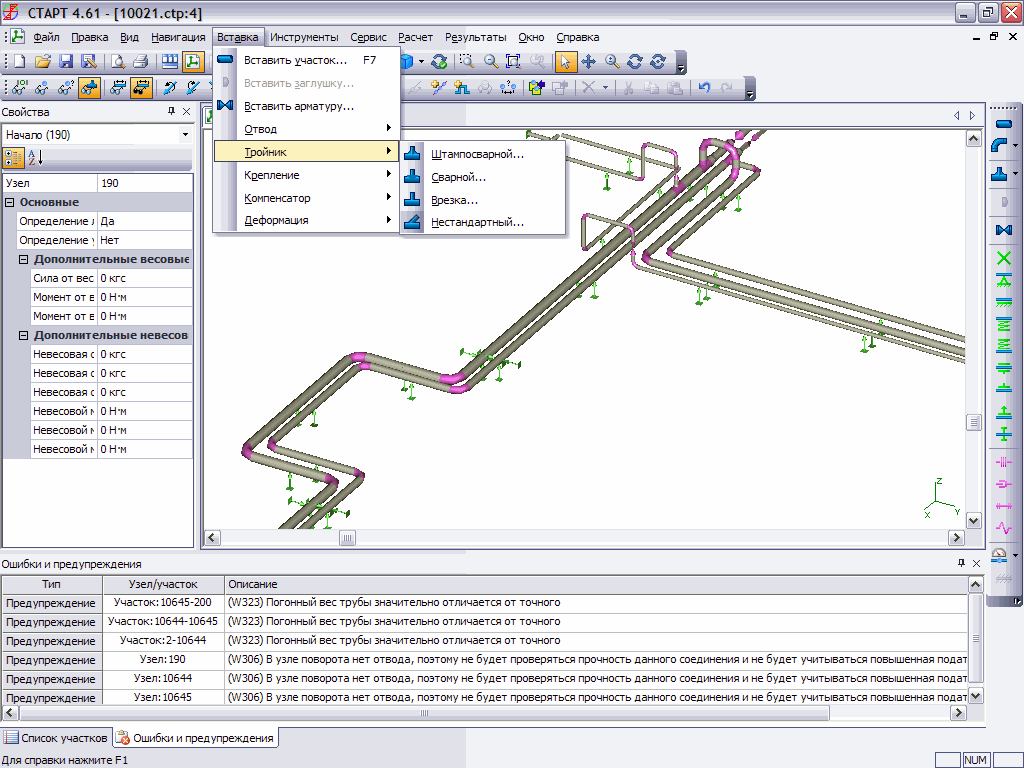

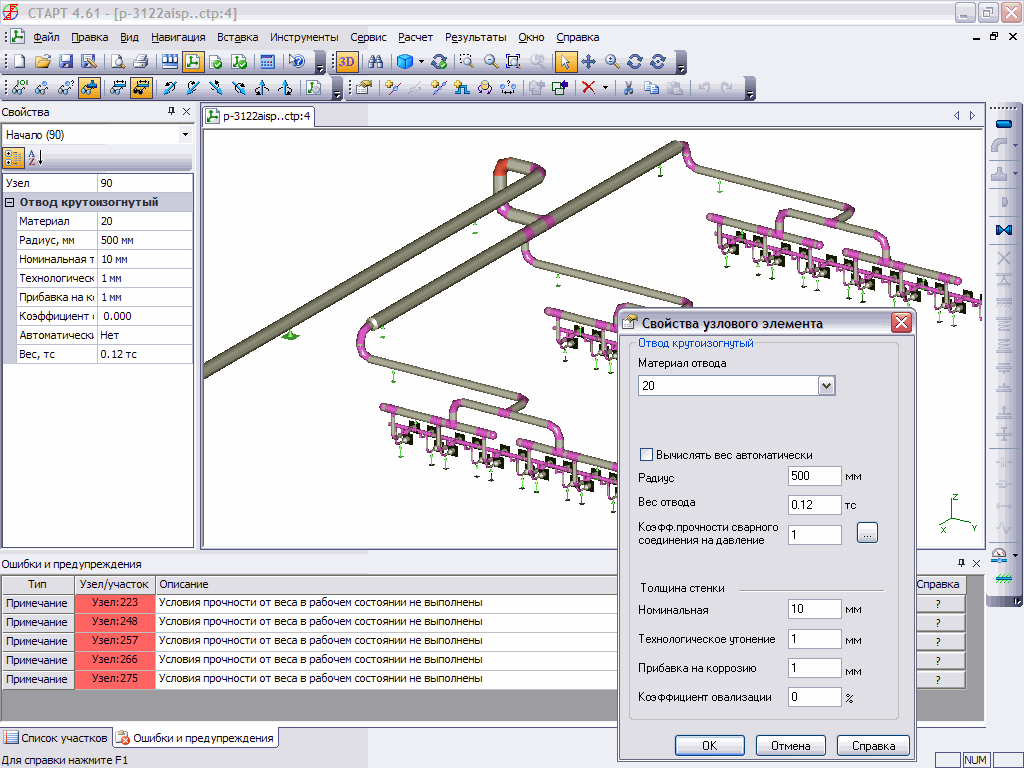

Старт-Проф имеет современный наглядный и интуитивно понятный пользовательский интерфейс, документацию и справочную систему на русском, английском и китайском языках.

Средствами программы рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде волнистых, линзовых или сальниковых компенсаторов. По программе рассчитываются трубопроводы практически любой сложности:

• Надземные, подземные в канале и с участками, защемленными в грунте;
• Плоские, пространственные, разветвленные, с замкнутыми контурами;
• С различными конструкциями концевых и промежуточных опор;
• Подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т.д.).
• Работающие при низких и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
• С внутренним избыточным давлением и наружным давлением (вакуум) - для таких участков проводится проверка местной устойчивости стенок.

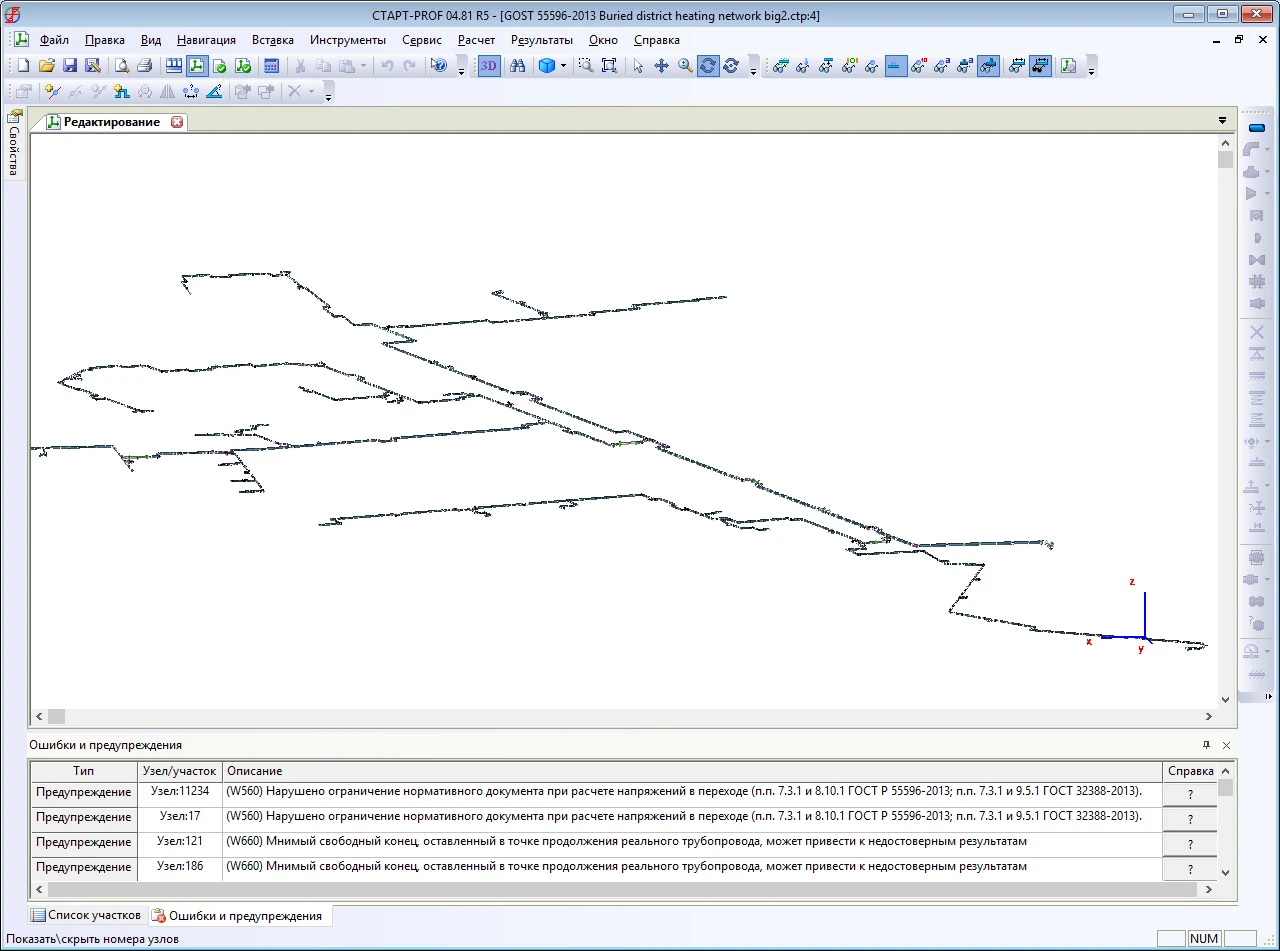

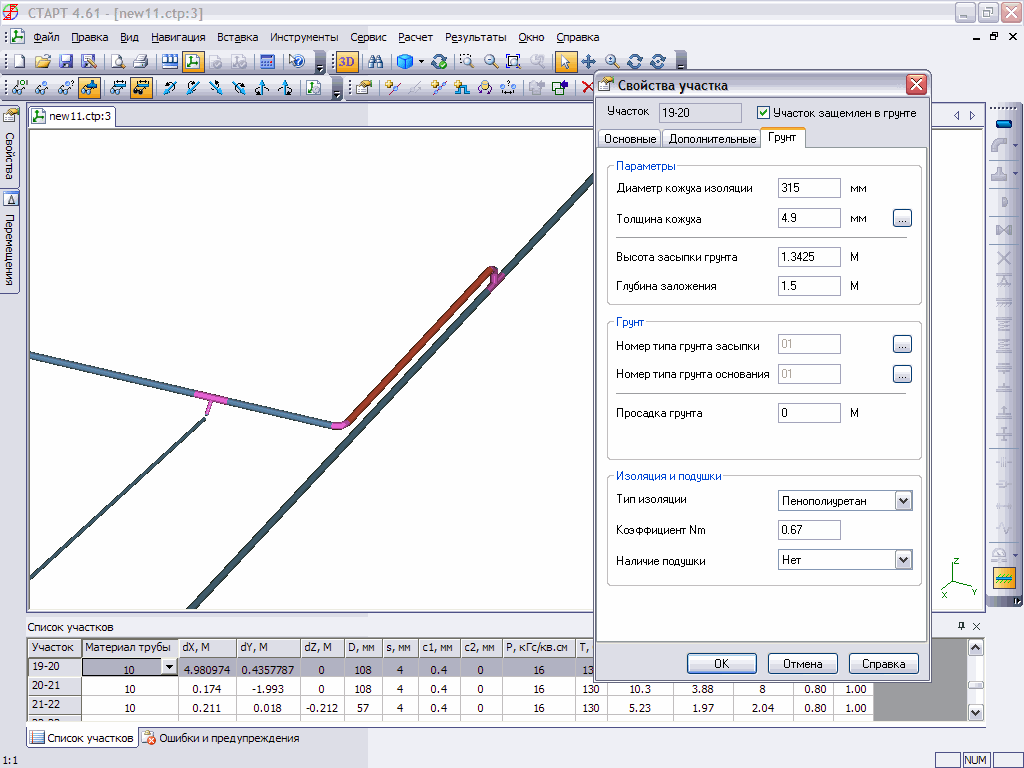

• Защемленные в грунте. Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки автоматически модулируется при помощи расстановки специальных пружинок, имеющих нелинейные свойства. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек. Учитывается переменная глубина заложения и произвольный угол наклона участков, а также особые свойства грунта и выталкивающая сила воды на обводненных участках.
• Вакуумные. Осуществляется проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации.
• В рубашке. Трубопроводы в рубашке моделируются по принципу «труба в трубе».
• Криогенные. Расчет производится согласно специальному разделу ГОСТ 32388-2013.
• Пластиковые. Расчет производится согласно специальному разделу ГОСТ 32388-2013. Расчет производится как надземных пластиковых трубопроводов, так и пластиковых трубопроводов защемленных в грунте, в том числе с пенополиуретановой изоляцией.
• Высокого давления. Расчет производится согласно специальному разделу ГОСТ 32388-2013.
• Стеклопластиковые. Расчет производится согласно ISO 14692. Расчет производится как надземных стеклопластиковых трубопроводов, так и стеклопластиковых трубопроводов защемленных в грунте, в том числе с пенополиуретановой изоляцией.
• Из цветных металлов. Расчет производится согласно специальному разделу ГОСТ 32388-2013.

В программе имеется пять нормативных баз данных, обеспечивающих дополнительные удобства при работе:

• «материалы» - содержит физические свойства материалов труб и элементов трубопровода;
• «пружины» - содержит характеристики и податливости пружинных цепей упругих опор различной грузоподъемности по ОСТ 108.764.01-80, ОСТ 24.125.109-01, МВН 049-63, МН 3958-62, LISEGA;
• «грунты» - содержит различные физико–механические свойства грунтов;
• «компенсаторы» - содержит характеристики осевых, угловых и сдвиговых сильфонных или линзовых компенсаторов;
• «изоляция» - содержит величины весов изоляции в зависимости от изоляционной конструкции, температуры и диаметра трубы.

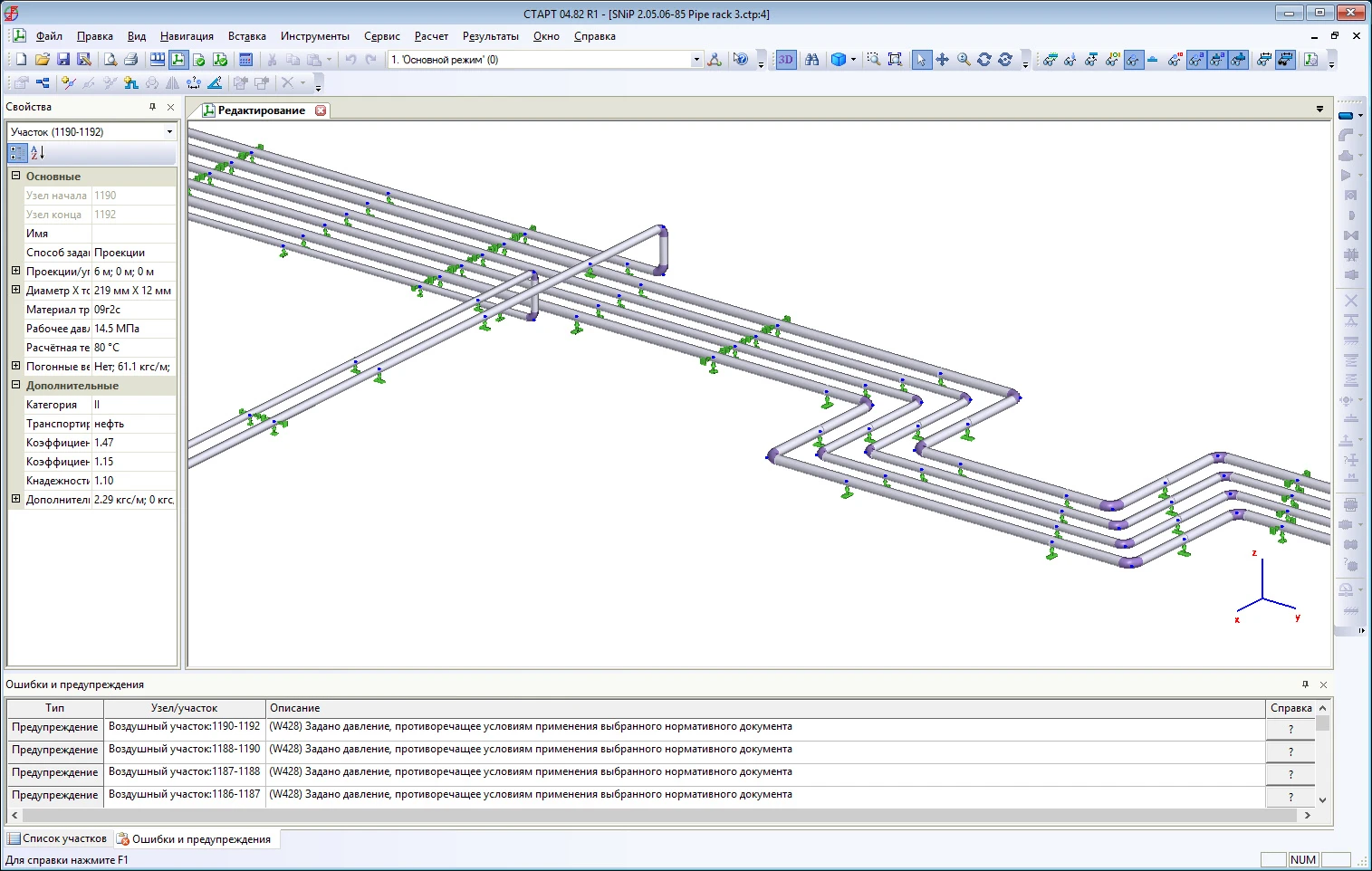

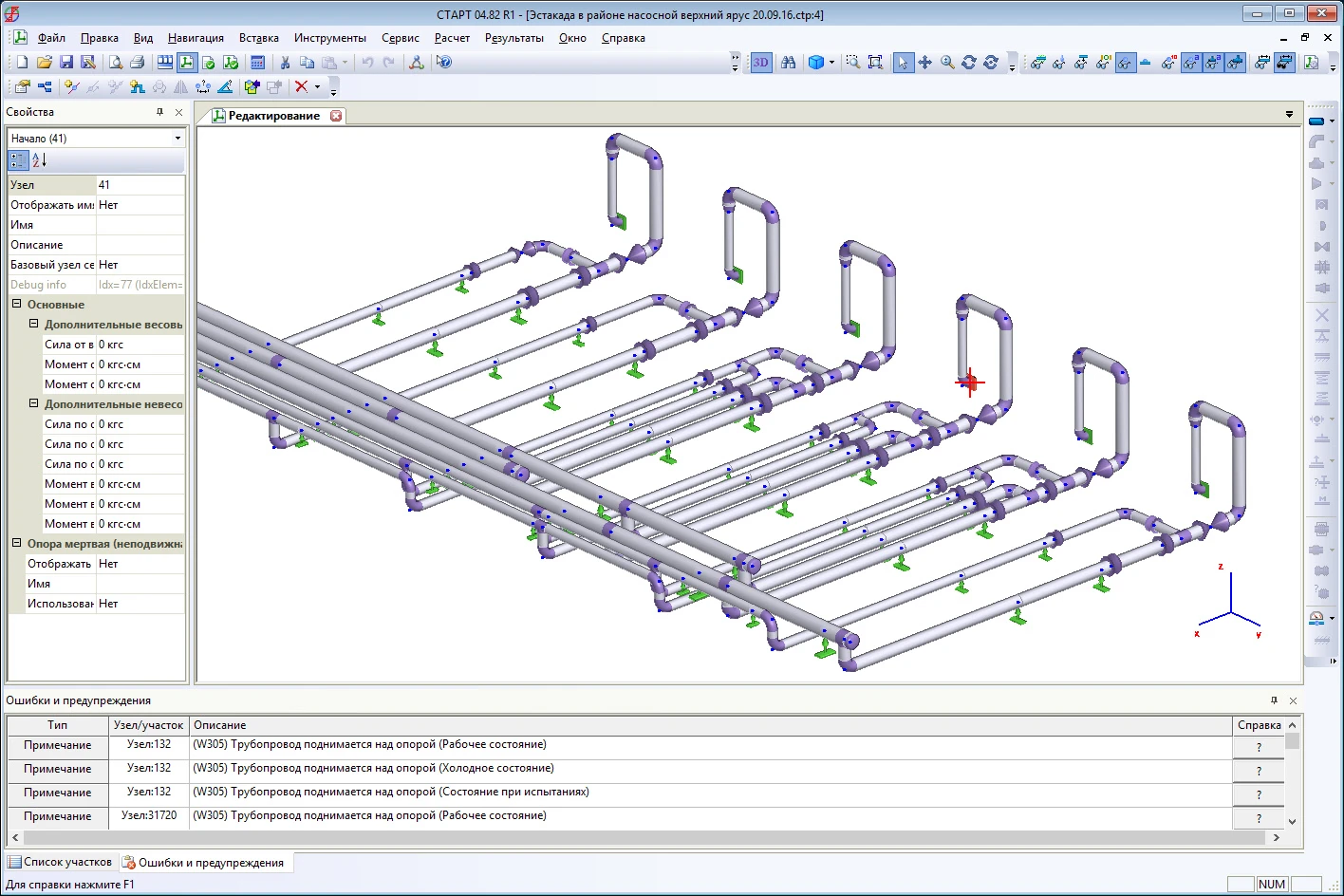

• Расчет нескольких не связанных трубопроводов в одном файле. Можно смоделировать сразу несколько трубопроводов, лежащих на эстакаде в одном файле проекта

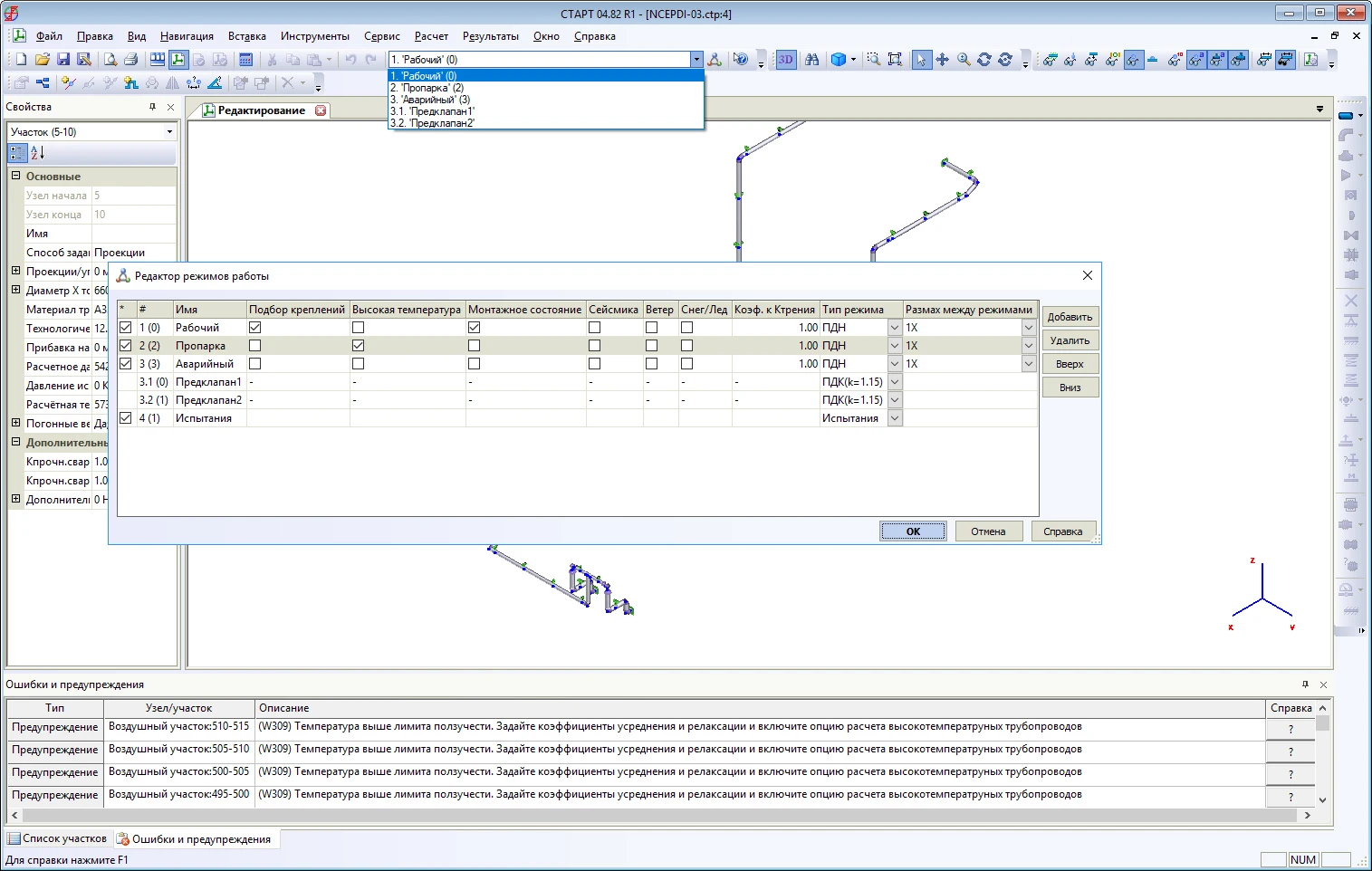

• Редактор режимов работы. Можно смоделировать сразу несколько режимов работы трубопровода (с различными вариантами давлений, температур и т.д.) в одном файле проекта

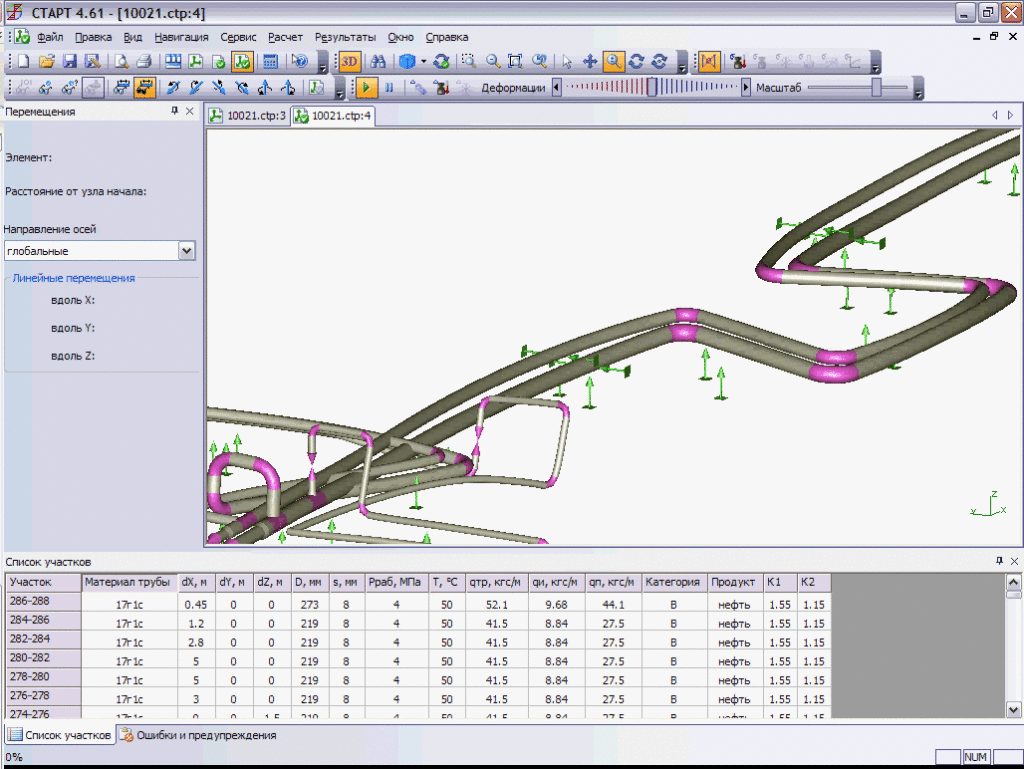

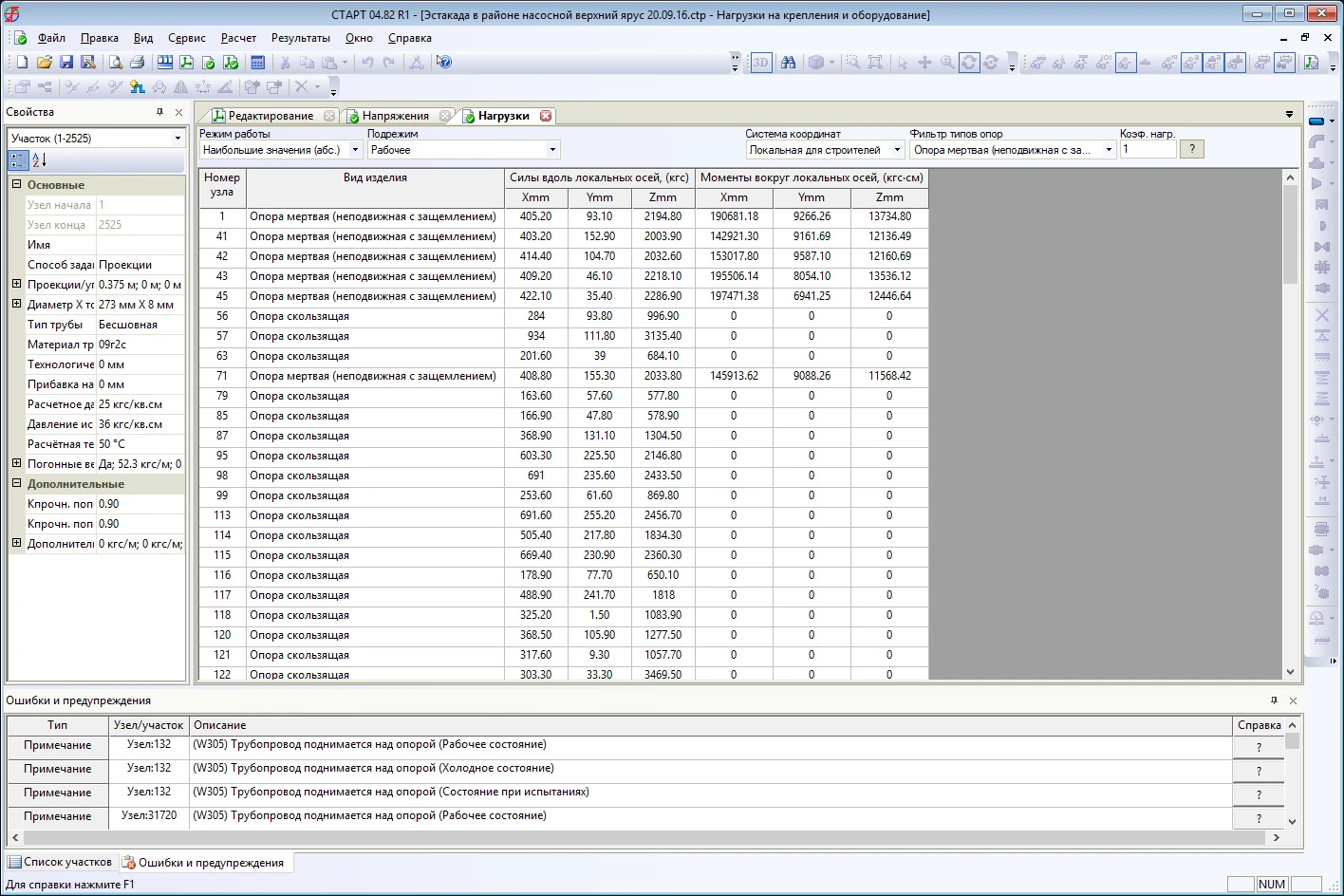

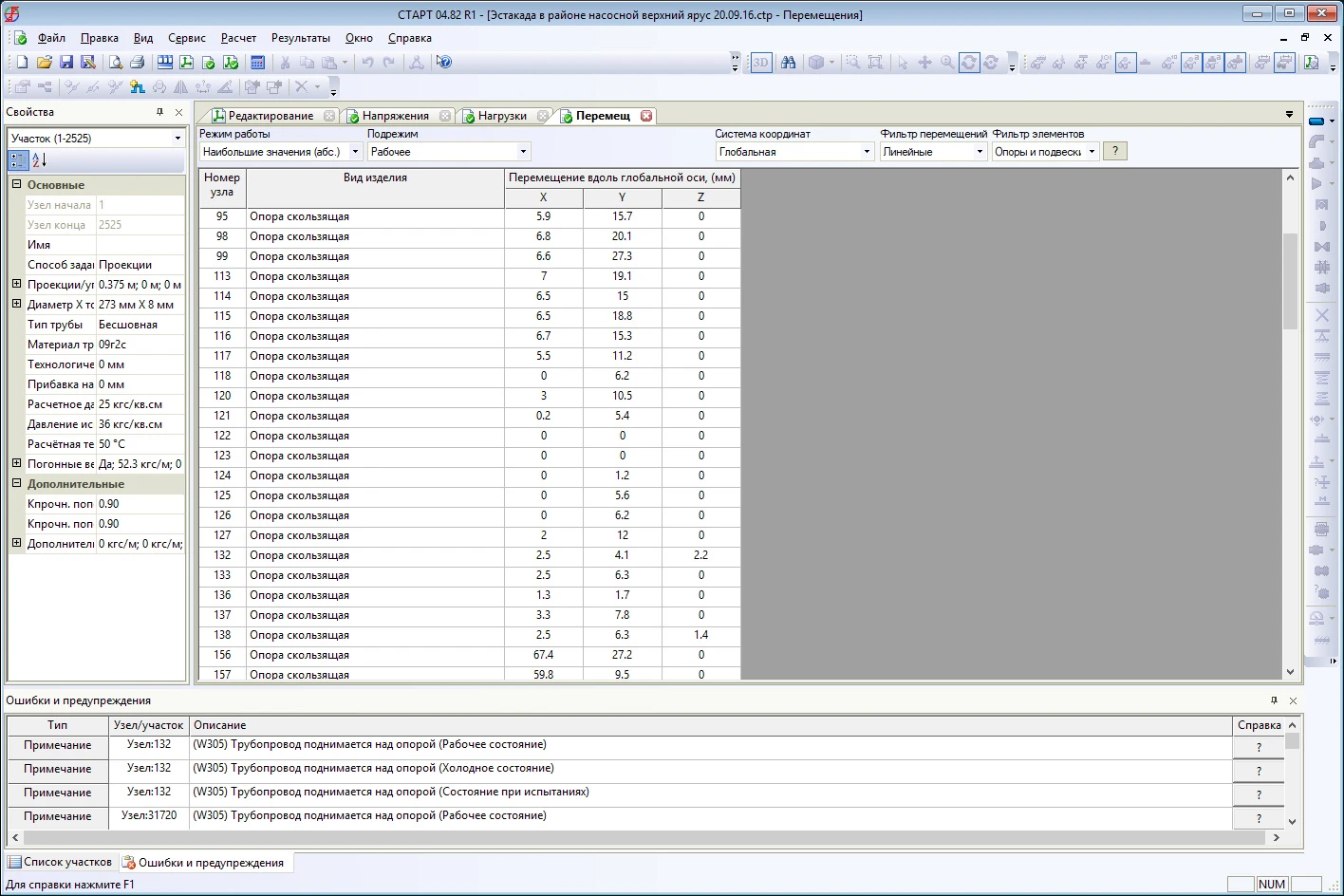

• Результаты расчета. По результатам расчета выводятся интерактивные таблицы напряжений, нагрузок на опоры, перемещений, деформаций компенсаторов. В таблицах «на лету» можно выбирать режим работы, систему координат, фильтровать данные и многое другое

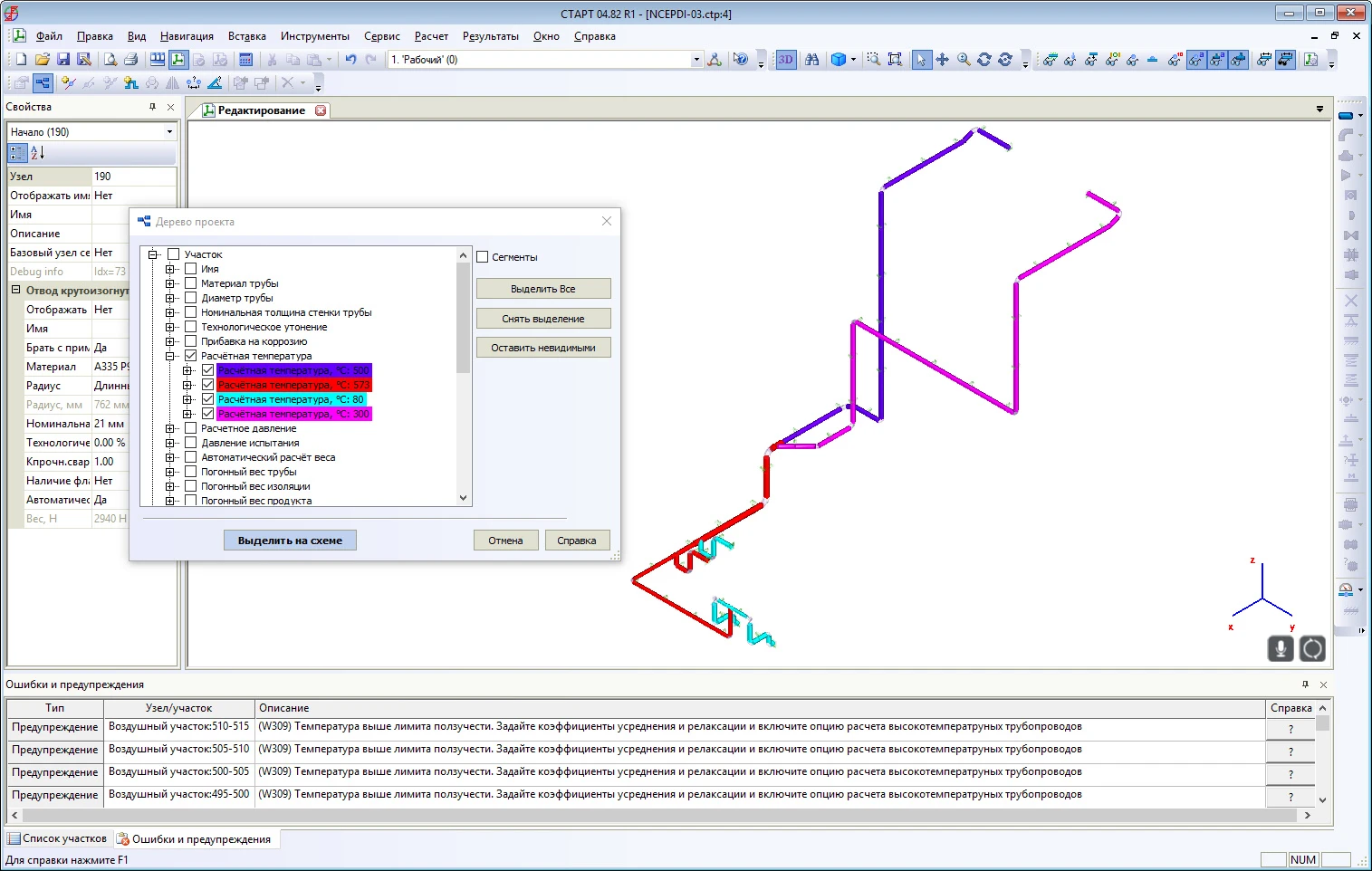

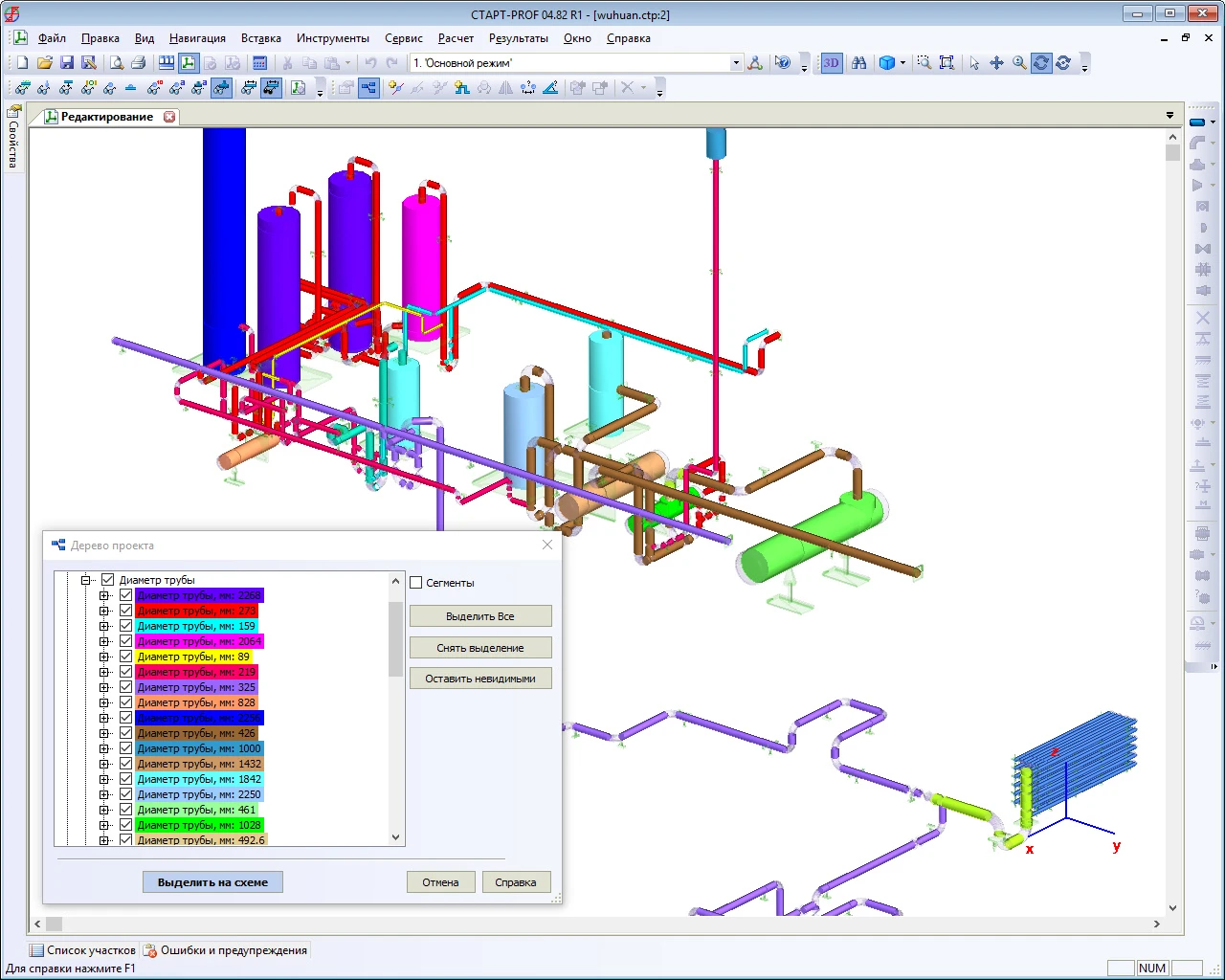

• Интерактивная графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода, иллюстрация выполнения нормативных критериев прочности на схеме трубопровода

• Учет трения в скользящих, направляющих, упругих и т.д. опорах;
• Учет взаимодействия трубопровода с грунтом на участках бесканальной прокладки. Учитывается нелинейная податливость грунта, слоя пенополиуретановой изоляции и амортизирующих подушек;
• Всесторонняя логическая проверка качества исходных данных для расчета;
• Автоматическая проверка всех деталей трубопровода на внутреннее давление;
• Авторская методика учета трения в скользящих, направляющих, упругих опорах;
• Расчет назначенного ресурса технологических трубопроводов согласно ГОСТ 32388-2013 и тепловых сетей согласно ГОСТ Р 55596-2013;
• Расчет отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям ГОСТ 32388-2013;
• Расчет податливости штуцеров сосудов и аппаратов для более точного вычисления нагрузок на штуцеры и напряжений в трубопроводе;
• Оценка прочности пенополиуретановой изоляции;
• Автоматический подбор пружин для упругих опор и подвесок, автоматический расчет необходимой затяжки;

• Автоматический учет «манометрического эффекта» в отводах, имеющих начальную овальность и распорных усилий от внутреннего давления во всем трубопроводе;
• Учет маятникового эффекта при отклонении тяг жестких и упругих подвесок от вертикального положения;
• Учет односторонних связей (например, подъем трубопровода над опорами);
• Учет совместной работы трубопровода с оборудованием (модуль СТАРТ-Штуцер);
• Учет работы упруго-изогнутых участков большого радиуса;
• Расчет частот и форм собственных колебаний трубопровода;
• Проверка устойчивости стенок вакуумных трубопроводов, возможность учета укрепления кольцами жесткости различной конфигурации;

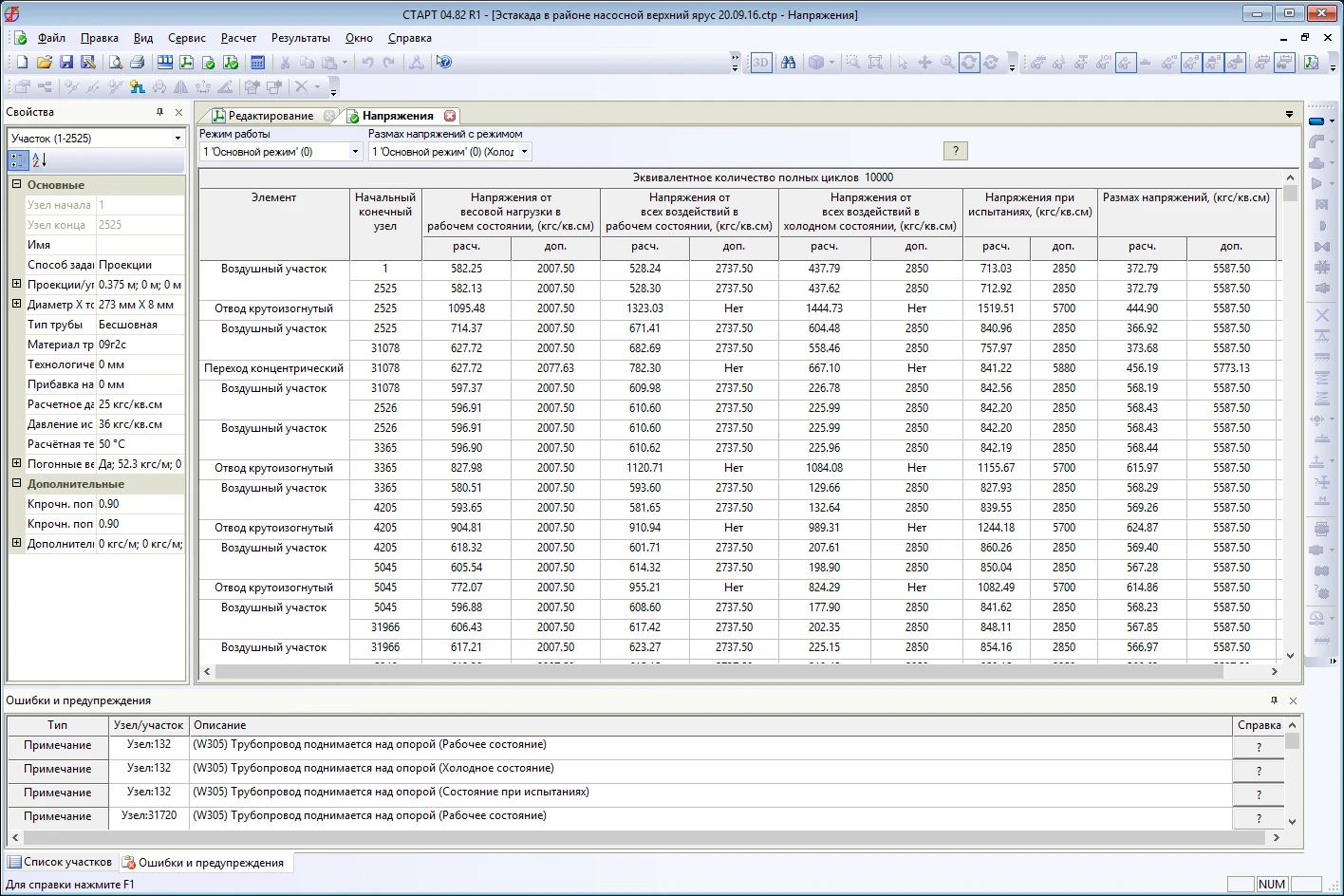

• В результате расчета выводятся таблицы напряжений согласно выбранному нормативному документу, нагрузки на опоры, перемещения, усилия, деформации компенсаторов, коэффициенты устойчивости стенок вакуумного трубопровода;

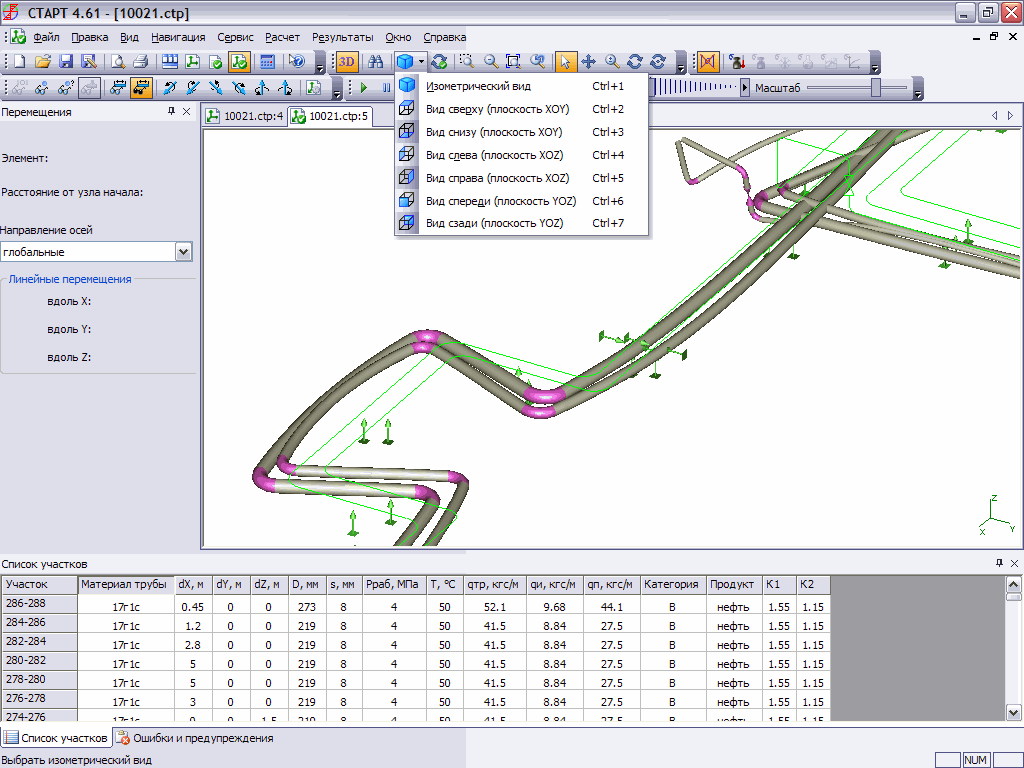

• Графическая иллюстрация деформированного состояния в различных расчетных состояниях трубопровода;
• Графическая цветовая иллюстрация выполнения нормативных критериев прочности на схеме трубопровода.

• Исправлена проблема с исчезающими пружинами.

• В базе данных обновлены компенсаторы Белэнергомаш - БЗЭМ.
• Обновлен импорт/экспорт PCF.

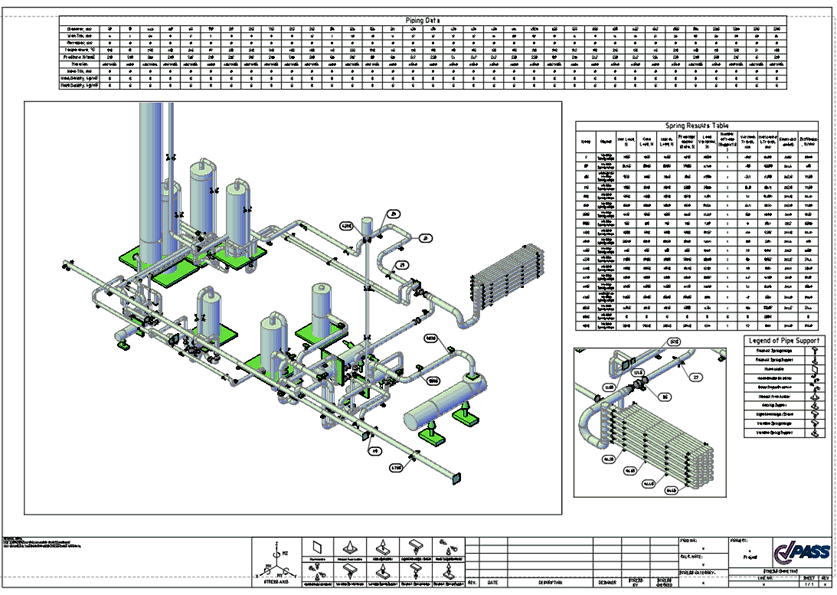

• Улучшена функция экспорта твердотельной атрибутивной модели в AutoCAD StressISO 3D. Добавлена поддержка AutoCAD 2023.
• Внесены уточнения в расчет по СП 284.1325800.2016.
• Улучшены алгоритмы для повышения сходимости итераций. Добавлены типы итераций 6, 7, 8.
• Добавлена возможность выделения рамкой и масштабирования рамкой на любых видеокартах.
• В окне ошибок и предупреждений добавлен вывод информации о количестве итераций по каждому загружению.
• Повышение стабильности, исправления ошибок, прочие мелкие улучшения.
