Описание
Продукт обеспечивает высокую точность расчетов, интеграцию и визуализацию данных на всех стадиях проекта, что способствует выявлению недостатков на ранних этапах и делает проектирование более устойчивым к изменениям.
Совместная работа специалистов в единой среде снижает необходимость использования разрозненных программ, повышает качество данных и общую эффективность.
Соответствие нормативным документам РФ гарантирует юридическую безопасность, высокое качество и надежность проектирования, а также облегчает адаптацию к изменениям в законодательстве и снижает затраты на доработки.
О разработчике
Российский разработчик инженерного программного обеспечения: технологий автоматизированного проектирования (САПР/CAD), информационного моделирования (ТИМ/BIM) и сопровождения объектов промышленного и гражданского строительства (ПГС) на всех этапах жизненного цикла, а также сквозной цифровизации всех процессов в производстве. Основанная в 1989 году, компания занимается разработкой и внедрением программного обеспечения, включая такие инструменты, как nanoCAD, иные инструменты САПР и инновационные решения для проектирования, редактирования и моделирования. nanoCAD – это мощная платформа, обладающая обширными функциональными возможностями, предназначенная для создания чертежей, 2D и 3D моделирования. Приложение пользуется большой популярностью среди инженеров, архитекторов и проектировщиков. Компания постоянно развивается, стремясь предложить инновационные решения и инструменты, которые удовлетворяют потребности специалистов в области инженерии и дизайна. Нанософт активно работает над созданием новых технологий, чтобы обеспечить эффективные инструменты для профессионалов, работающих в разнообразных сферах проектирования и моделирования.
Задачи
- Создание динамических моделей трасс линейных сооружений
- Построение геологических разрезов на профилях по данным геологических скважин
- Проектирование нефтегазопроводов согласно требованиям нормативных документов Российской Федерации
- Построение продольных профилей трасс в заданных масштабах с настраиваемыми подпрофильными таблицами
- Определение русловых деформаций в зоне подводных переходов трубопроводов
- Выполнение расчетов, связанных с линейной частью нефтегазопроводов
- Формирование базы геологических скважин по объектам изысканий в многопользовательском режиме
- Установление гидравлическим методом горизонтов высоких вод различной обеспеченности
- Создание прототипов проектирования нефтегазопроводов по заданным параметрам
Преимущества
Динамическое проектирование
nanoCAD GeoSeries позволяет адаптировать проектные решения в реальном времени, оптимизировать использование ресурсов, ускорить процесс разработки и повысить точность расчетов, а также улучшает интеграцию данных и позволяет моделировать различные сценарии, что способствует выявлению недостатков на ранних этапах и делает проектирование более устойчивым к изменениям.
Совместная работа специалистов
Совместная работа изыскателей и проектировщиков в nanoCAD GeoSeries позволяет использовать меньше разрозненных программ, оптимизировать процессы подготовки изысканий и проектирования, ускоряет процессы, улучшает качество данных и повышает общую эффективность работы.
Визуализация проекта на любой стадии
Возможность визуализации проекта на любой стадии в nanoCAD GeoSeries способствует лучшему пониманию данных, выявлению проблем, более эффективной коммуникации между специалистами и оптимизации процессов, что улучшает анализ и взаимодействие с информацией.
Соответствие нормативным документам Российской Федерации
Соответствие нормативным документам Российской Федерации в nanoCAD GeoSeries обеспечивает юридическую безопасность, повышает доверие клиентов, гарантирует высокое качество и безопасность проектирования, упрощает процессы, позволяет адаптироваться к изменениям в законодательстве и снижает затраты на доработки проектов.
Конфигурация «Трассы и профили»
Задачи
- Создание динамических моделей трасс линейных сооружений, в том числе большой протяженности, их разделение и объединение, выполнение перетрассировки
- Построение продольных профилей трасс, профилей переходов через препятствия в заданных масштабах с настраиваемыми подпрофильными таблицами
- Определение пересечений трасс с существующими естественными и искусственными препятствиями, угодьями и проектируемыми линейными сооружениями
Ключевые возможности

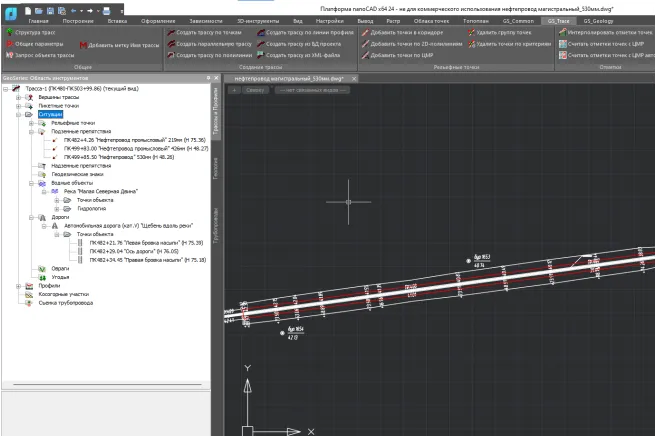

Построение проектируемых трасс и их перетрассировка

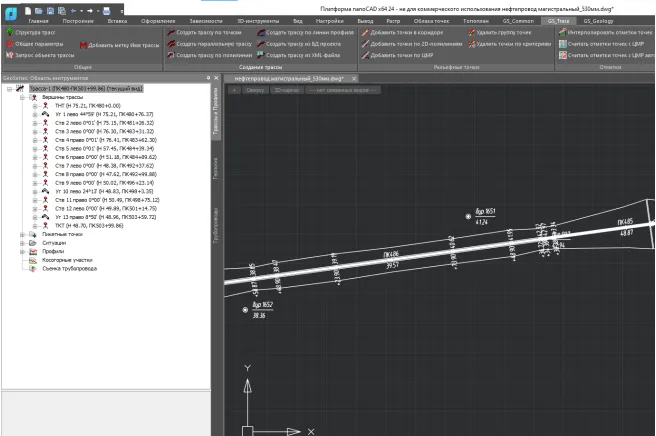

Автоматическое создание трассы проектируемого линейного сооружения по 2D/3D-полилиниям, другим линейным элементам чертежа: автоматическая разбивка пикетажа с заданным шагом, создание на трассе участков с различным пикетажем, ввод рубленых пикетов.
Создание объектов ситуации, пересекаемых трассой
Создание и визуализация пересечений трассы с препятствиями различного характера.

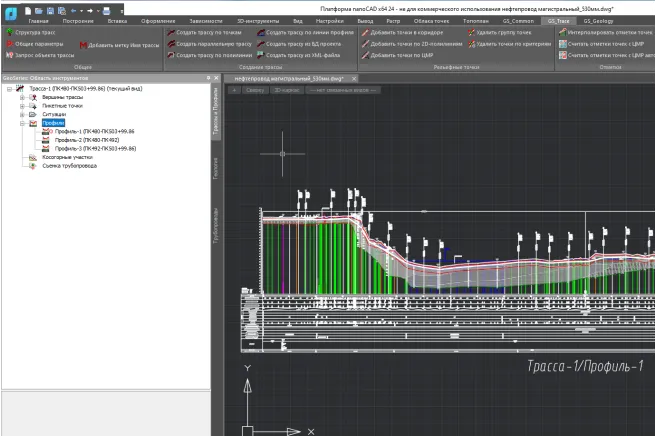

Построение продольных профилей трассы
Формирование динамических продольных профилей и профилей переходов через препятствия.

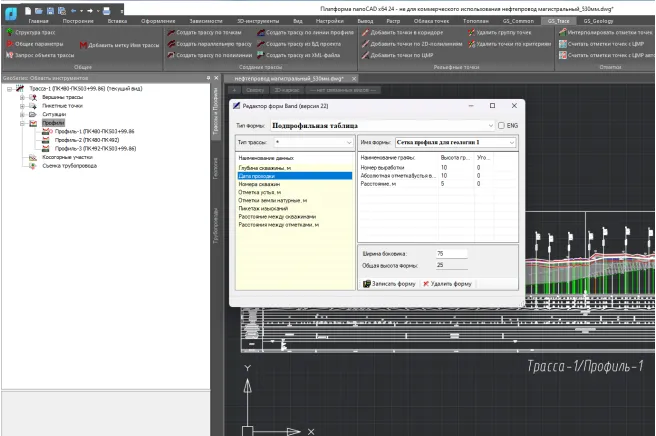

Редактирование подпрофильных таблиц
Функционал, позволяющий вносить корректировки в подвалы продольных профилей.

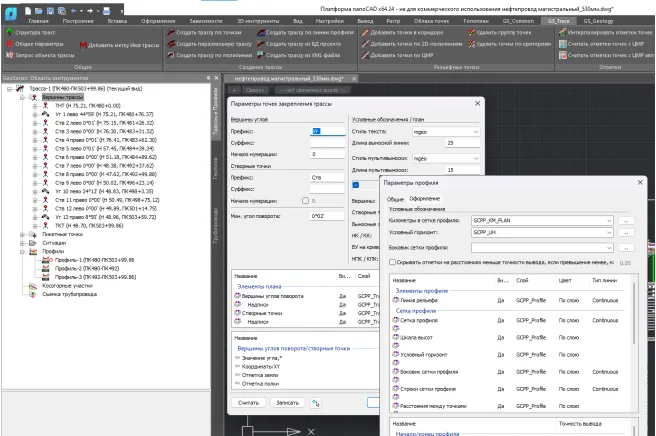

Настройка изображений элементов
Пользовательская настройка параметров изображения элементов трасс и продольных профилей с сохранением прототипа чертежа.
Конфигурация «База геологических скважин»
Задачи
- Создание базы геологических скважин по объектам изысканий в многопользовательском режиме
- Выполнение статистической обработки результатов лабораторных и полевых испытаний грунтов
- Выполнение расчетов теплофизических показателей мерзлых грунтов
Ключевые возможности

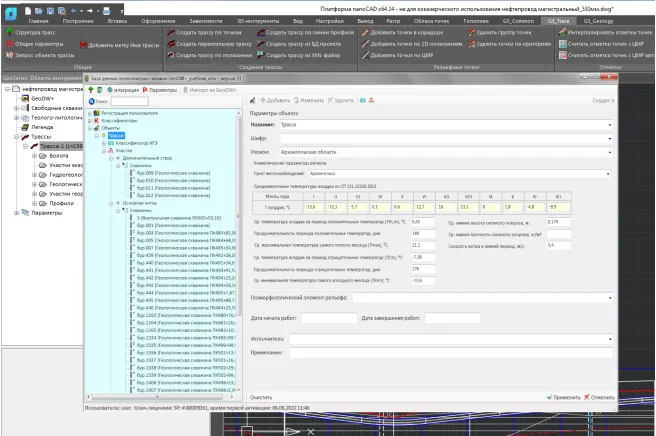

Создание объектов инженерно-геологических изысканий
Создание и редактирование объектов инженерно-геологических изысканий, а также присвоение объекту климатических параметров, необходимых для расчетов теплофизических показателей грунтов.

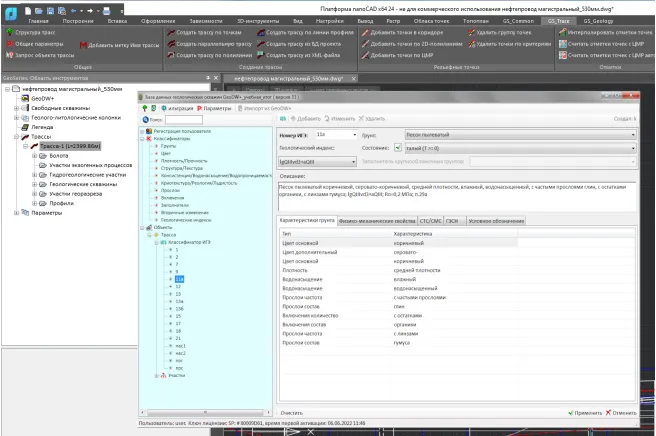

Создание классификатора ИГЭ
Создание и работа с инженерно-геологическими элементами, а также формирование их описаний с данными о грунте, расчет теплофизических характеристик мерзлых грунтов и статистическая обработка результатов лабораторных испытаний.

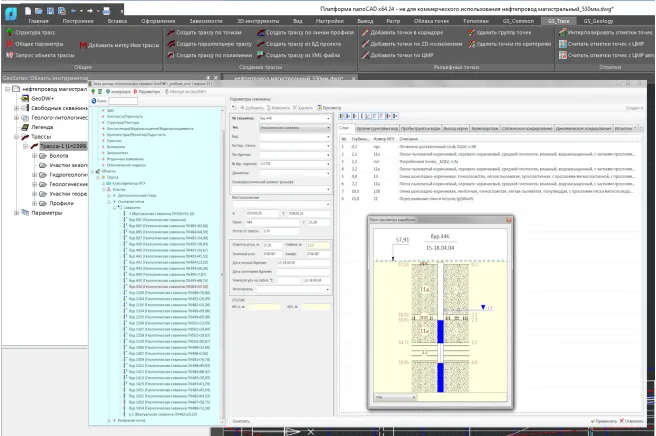

Создание геологических скважин
Формирование и изменение геологических скважин с определенным набором параметров.
Конфигурация «Геология»
Задачи

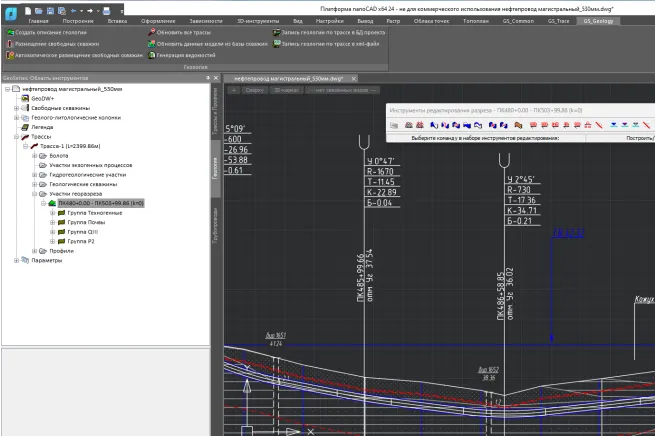

- Создание на плане и профиле условных обозначений скважин из базы данных – в автоматическом или интерактивном режиме
- Формирование проекций скважин на ось трассы проектируемого линейного сооружения
- Построение инженерно-геологических разрезов в автоматическом режиме с возможностью подробно редактировать сложные участки вручную
- Создание геолого-литологических колонок скважин с размещением на листах чертежа в автоматическом режиме
- Формирование стандартных комплектов *.dwg-файлов чертежей и *.xls-файлов ведомостей для технического отчета об инженерных изысканиях
- Построение линий нормативных глубин сезонного оттаивания и промерзания грунтов в автоматическом режиме с возможностью редактирования
Ключевые возможности

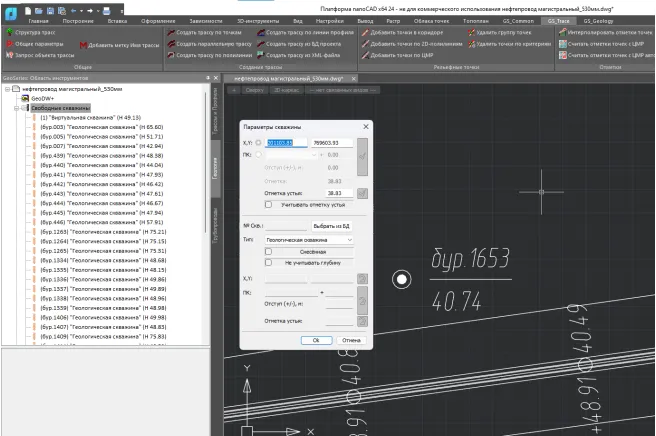

Размещение скважин на планах и профилях
Автоматическое размещение скважин на плане и профиле с последующим созданием проекций скважин из заданного коридора на трассу.
Построение инженерно-геологических разрезов на продольных профилях

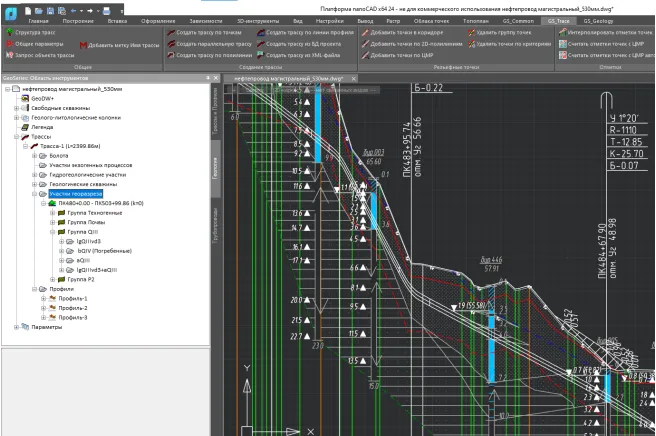

Автоматическое формирование инженерно-геологических разрезов на продольных профилях по данным геологических скважин.

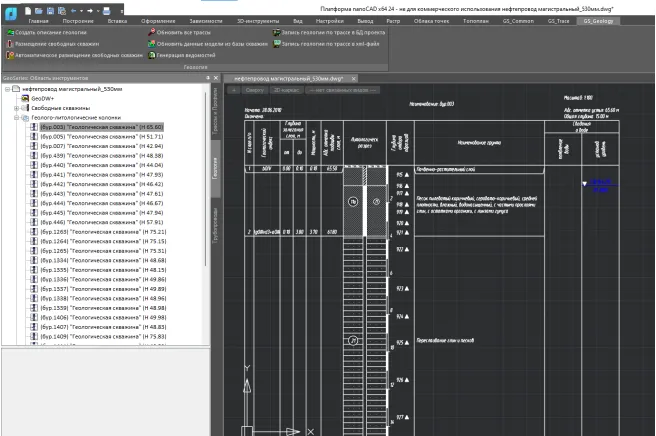

Настраиваемые геолого-литологические колонки скважин
Создание настраиваемых геолого-литологических колонок скважин, которые могут быть совмещены с графиками статического зондирования.
Мерзлые грунты
Автоматическое построение и корректировка линий нормативных глубин сезонного оттаивания и промерзания грунтов по данным из базы скважин.
Настройка изображения элементов с помощью стилей

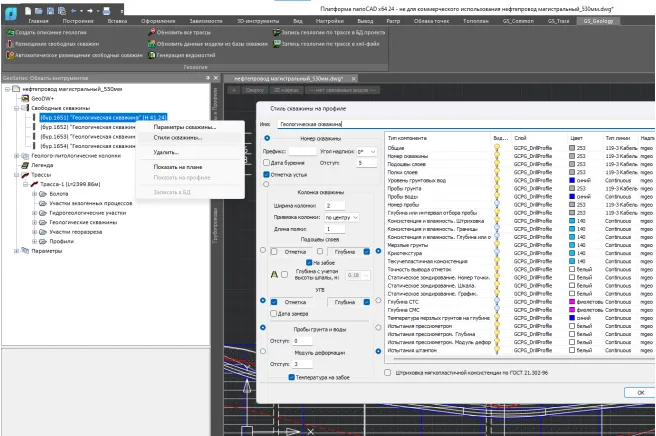

Создание и изменение пользовательских стилей изображений скважин различных типов на плане и профиле, геологических разрезов для разных типов трасс, геолого-литологических колонок.
Конфигурация «Гидрология»
Задачи
- Выполнение гидравлическим методом расчетов горизонтов высоких вод (ГВВ) различной обеспеченности по расходам воды заданной вероятности превышения
- Выполнение расчетов русловых деформаций равнинных и горно-предгорных рек в зоне подводных переходов трубопроводов
Ключевые возможности

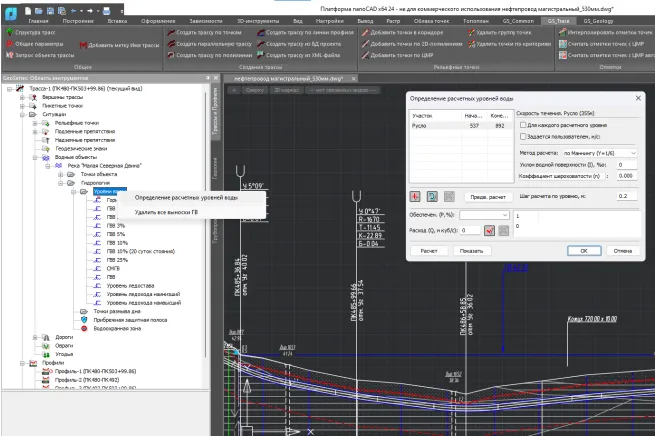

Определение расчетных уровней воды
Расчет уровней воды по расходам заданной вероятности превышения.

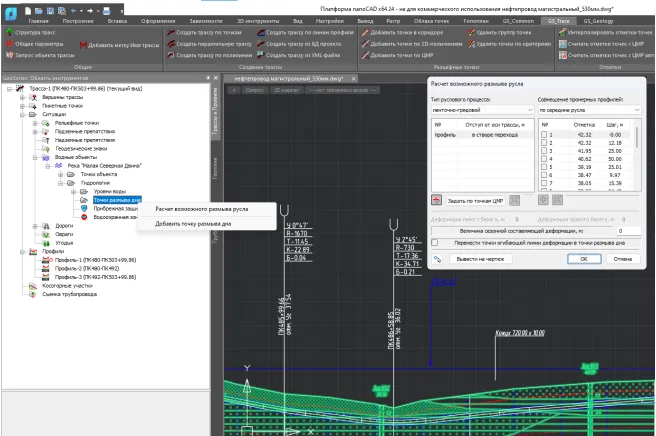

Расчет возможного размыва русла
Расчет русловых деформаций в зоне подводных переходов трубопроводов.
Конфигурация «Трубопроводы»
Задачи
- Проектирование магистральных и промысловых нефтегазопроводов, нефтепродуктопроводов и газопроводов систем газоснабжения
- Выполнение расчетов, необходимых при проектировании линейной части
- Формирование ведомостей объемов земляных работ
Ключевые возможности
Проектирование на профиле

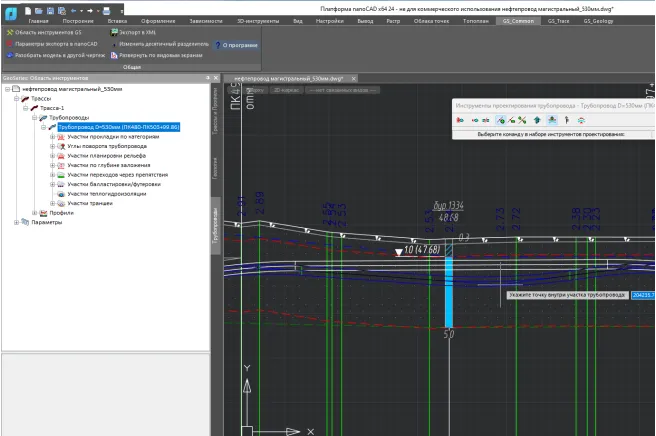

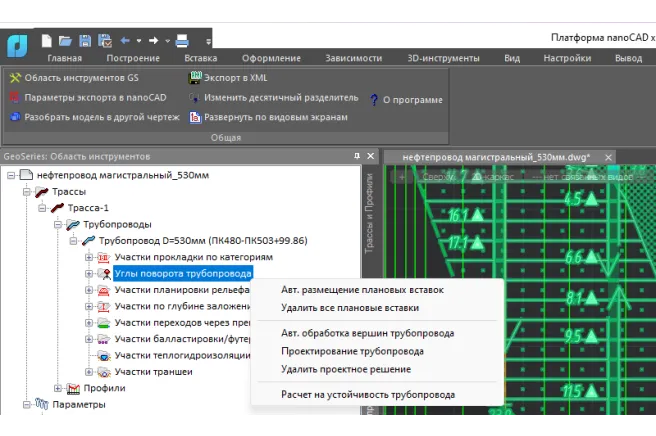

Создание проектных решений на профиле: размещение отводов/кривых, назначение футляров, размещение балластных грузов, определение толщины сплошного обетонирования и толщины тепловой изоляции трубопровода.
Расчет конструктивных параметров трубопровода
Выполнение конструктивных расчетов, необходимых для проектирования трубопроводов.

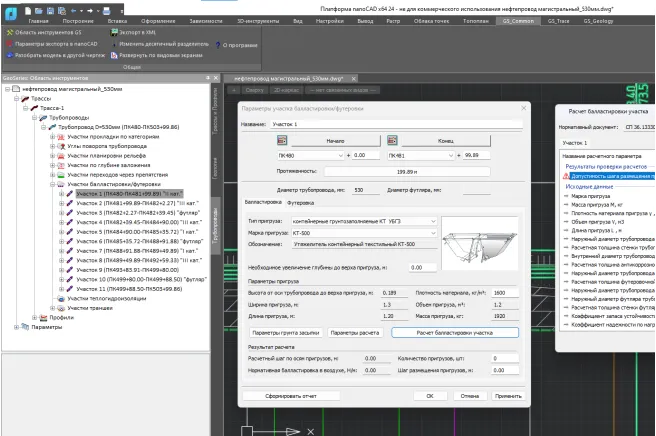

Расчет балластировки трубопровода
Выполнение расчетов, необходимых для балластировки трубопровода с учетом типа утяжелителей и интенсивности нагрузки.
Расчет трубопровода на прочность и устойчивость

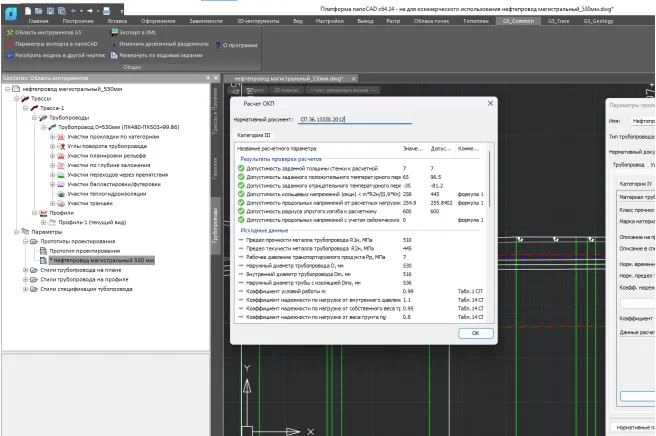

Выполнение расчетов на допустимые кольцевые и продольные напряжения от растягивающих и сжимающих нагрузок с определением толщины стенки трубы, предельно допустимых температурных перепадов и радиуса упругого изгиба оси трубопровода.
Расчет объема срезки/засыпки грунта

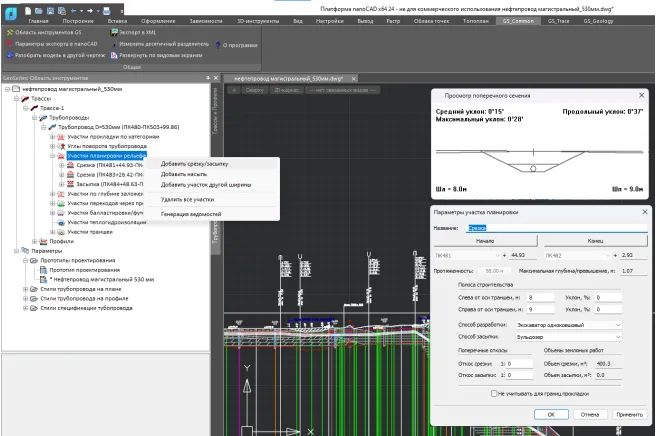

Выполнение расчета объемов земляных работ, связанных с планировкой рельефа.
Системные требования
Операционная система
- Microsoft Windows 11 (64-разрядная версии)
- Microsoft® Windows® 10 (64-разрядная версии)
- Microsoft® Windows® 8.1 (64-разрядная версии)
MS Excel
- 2010, 2013, 2016 или 2019
Процессор
- Минимальные требования: процессор с тактовой частотой 2 ГГц
- Рекомендуемые требования: процессор с тактовой частотой 3 ГГц и выше
Оперативная память
- Минимальные требования: 4 Гб
- Рекомендуемые требования: 16 Гб и выше
Разрешение экрана
- Минимальные требования: 1280×1024
- Рекомендуемые требования: 1920х1080
- Мониторы с высоким разрешением: до 3840x2160 (поддерживаются в ОС Windows 10, 11)
Видеоадаптер
- Минимальные требования: графический процессор с объемом видеопамяти 1 Гб
- Рекомендуемые требования: графический процессор с объемом видеопамяти 4 Гб, поддерживающий OpenGL 2.1 или DirectX 11
Место на диске
- 7 Гб и более на системном диске (для установки программы)
Сеть
- На сервере лицензий и всех рабочих станциях, где будут работать приложения, использующие сетевое лицензирование, должен быть запущен протокол TCP/IP.
