• Шрифты и типы линий по ГОСТ.
• Размерный стиль ЕСКД.
• Форматы и штампы.
• Редактор технических требований и характеристик.
• Ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований.
• Записная книжка для типовых технических требований.
• Таблицы.
• Вставка графических объектов в ячейки таблиц.
• Универсальные выноски.
• Универсальные маркеры.
• Поддержка спецсимволов, дробей и индексов при вводе текста технических требований, таблиц и выносок.
• Поля допусков и предельные отклонения размеров.
• Посадки по ЕСДП.

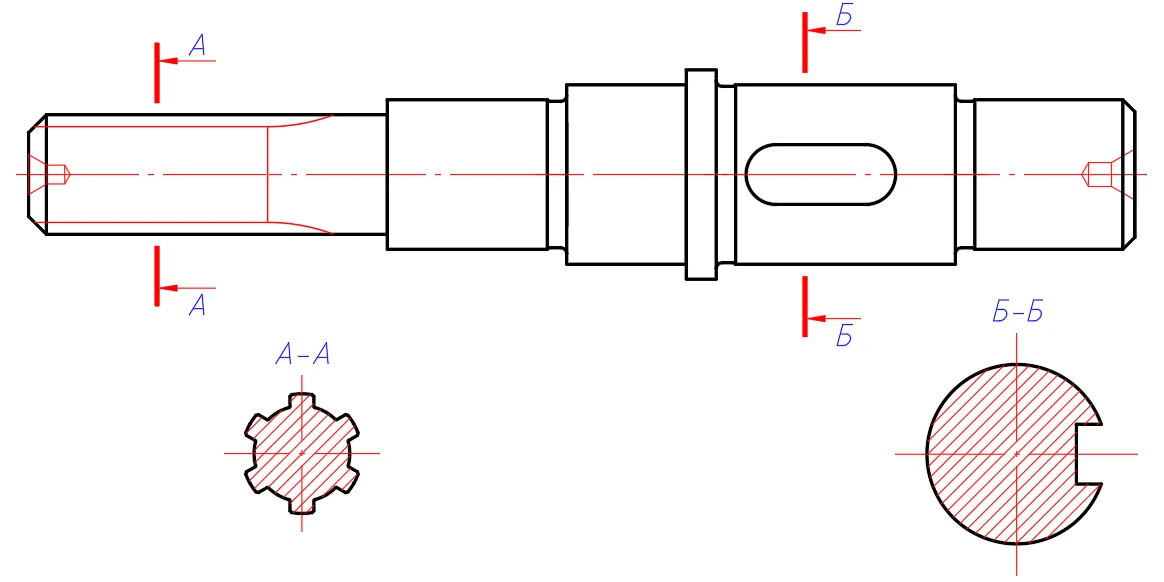

• Виды, разрезы, сечения.
• Автоматическая сортировка буквенных обозначений.
• Шероховатость.
• Допуски формы и расположения.
• Заливка отверстий.
• Обозначения неразъемных соединений.
• Автоматический подсчет количества сварных швов.
• Обозначения уклонов.
• Маркировка и клеймение.
• Отрисовка осевых линий.
• Обрывы и разрывы.
• Специальные массивы.
• Проверка орфографии текстовых полей.

• Синхронизированные между собой инструменты «Редактор позиций» и «Редактор спецификаций».
• Автоматическое заполнение позиций для элементов базы.
• Учет зон позиций спецификации.
• Экспорт полей из чертежа в спецификацию.
• Нумерация с возможностью резервирования номеров.
• Сортировка и группировка записей в спецификации.

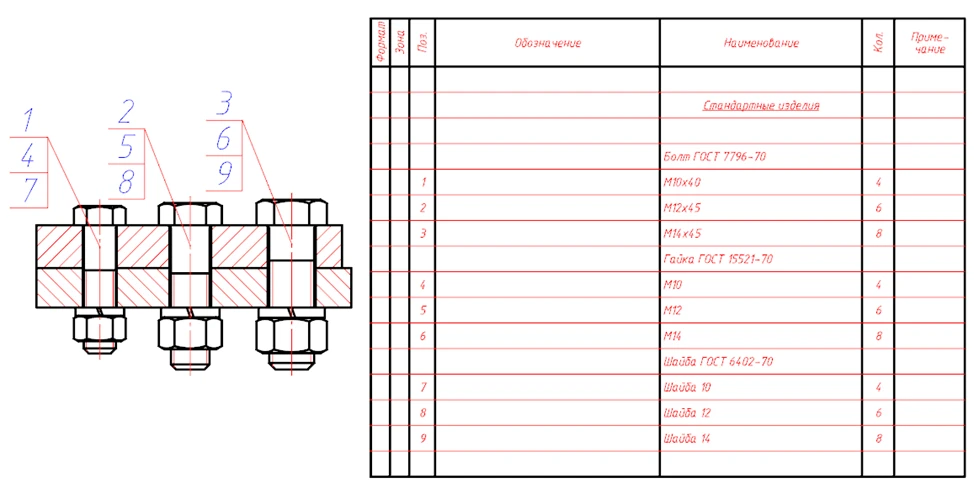

• Встраиваемые в чертеж, простые, групповые тип А, групповые тип Б, электромонтажные и плазовые спецификации.
• Пользовательские спецификации.

• Соединения пакетов с различным количеством деталей произвольной толщины.
• Автоматический подбор рациональной для выбранной толщины пакета длины крепежных деталей.
• Шаблоны болтовых и заклепочных соединений.
• Соединения болтами, винтами и шпильками.
• Болты с шестигранной головкой и специальные, винты с полукруглой и цилиндрической, потайной и полупотайной головкой, самонарезающие и установочные, шпильки стяжные и ввертные, шайбы, гайки и шплинты.
• Детальные и упрощенные (по ГОСТ 2.315−68) виды крепежных соединений.
• Двумерные виды крепежных соединений спереди, сбоку, сверху и снизу.

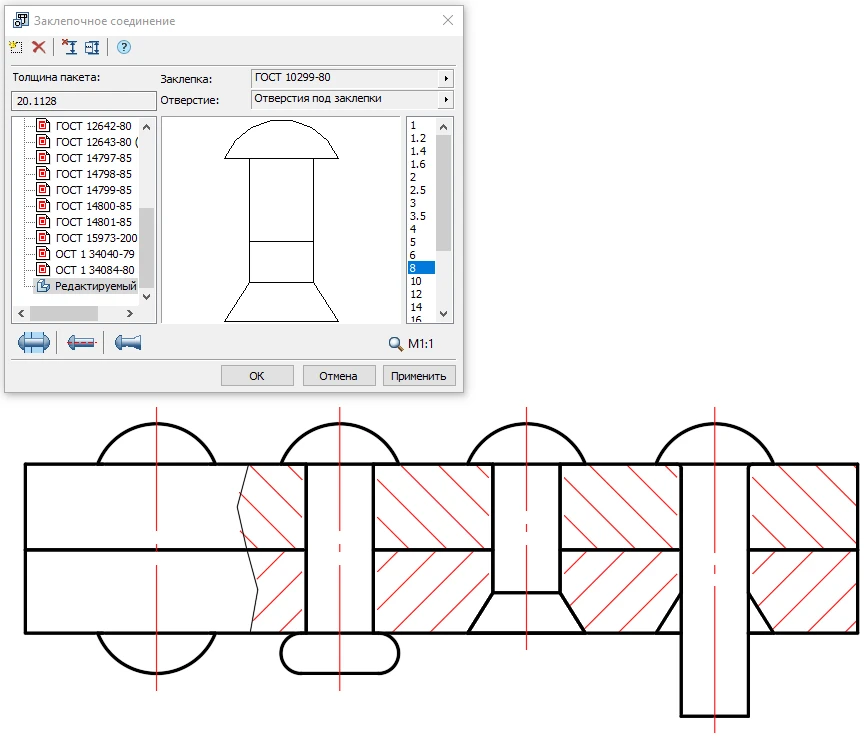

• Соединения заклепками.
• Заклепки обычной и повышенной точности, пустотелые и полупустотелые.
• Автоматическое распознавание и преобразование отверстий, созданных с помощью «Вырезания» (CutFeature) или «Отверстия» (HoleFeature) детали Inventor.
• Массивы болтовых соединений в Inventor.

• Фланцы по ГОСТ 12817–80…12822−80 и ГОСТ 33259–2015.
• Фланцы плоские приварные, приварные встык, на приварном кольце, на хомуте, на отбортовке, а также фланцы корпуса арматуры.
• Прокладки фланцевые.
• Все типы уплотнительных поверхностей.
• Автоматическое присоединение фланцев по диаметру и давлению.
• Автоматическое присоединение к трубам.
• Присоединение фланцев нового стандарта к фланцам старых стандартов.
• Присоединение фланцевой арматуры.

• Соединения по внутреннему и по наружному конусу.
• Соединения с врезающимся кольцом, с зажимным и упорным кольцом, с коническим ниппелем, с шаровым ниппелем, с развальцовкой, с цилиндрической резьбой.
• Сварные трубопроводы.
• Пробки и заглушки.

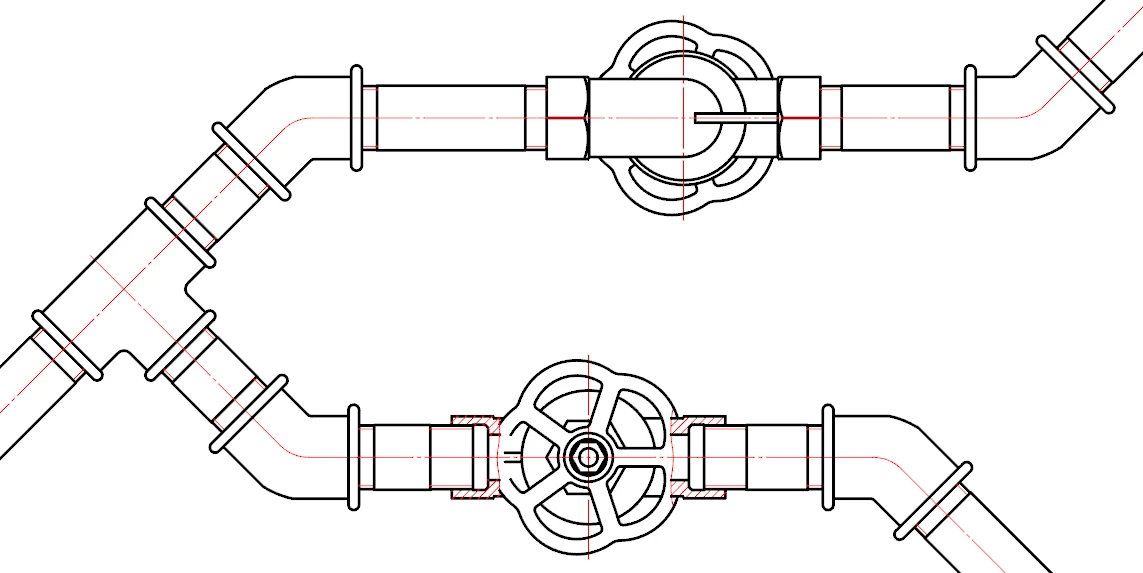

• Автоматическое присоединение арматуры трубопроводов.

• Шкивы плоскоременных, клиноременных, поликлиновых и зубчато-ременных передач.
• Звездочки однорядных и многорядных цепных передач.
• Односторонние и двусторонние выступы ступицы, выборки, уклоны, фаски, скругления и отверстия звездочек и шкивов.
• Параметры звездочек и шкивов по рекомендациям.
• Различные уровни детализации изображения шкивов зубчато-ременных передач: упрощенное изображение, изображение с одним зубом, детальное изображение.
• Шпоночные пазы по ГОСТ 23360–78, ГОСТ 10748–79, ГОСТ 24071–97 для крепления звездочек и шкивов.
• Шлицы с различным уровнем детализации по ГОСТ 1139–80 для крепления звездочек и шкивов.

• Участки и концы валов.
• Центровые отверстия.
• Подшипники шариковые, роликовые и скольжения.
• Шпоночные пазы и шпонки.
• Кольца пружинные.
• Манжеты.

• Расчет размерных цепей.
• Расчет геометрических характеристик сечений.
• Расчет балок.
• Проверочный расчет болтов.
• Расчет пружин сжатия и растяжения.

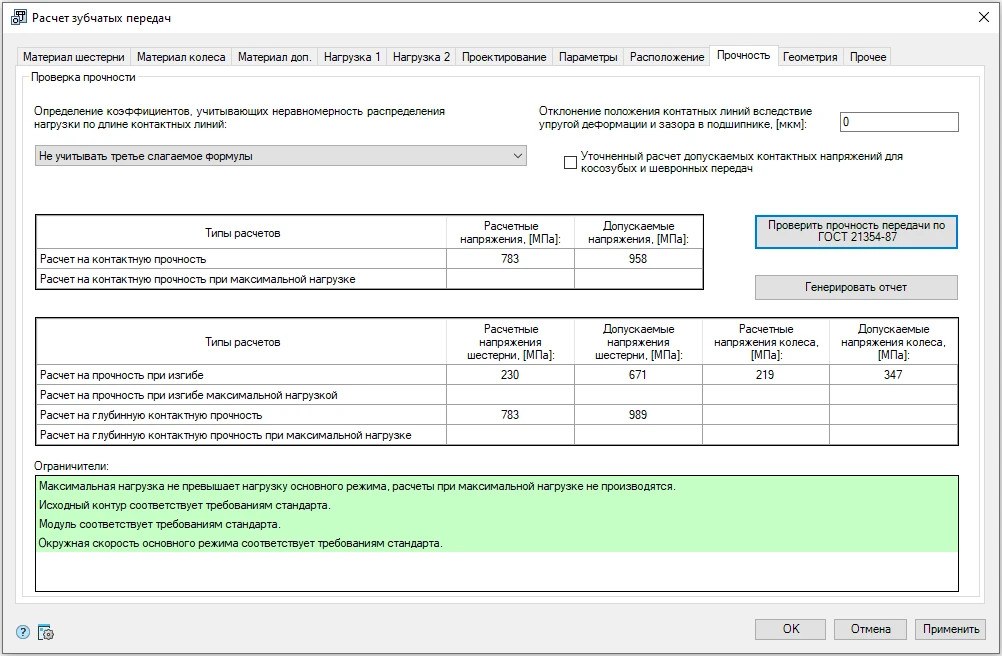

• Расчет цилиндрических зубчатых передач.
• Расчеты обечаек и днищ.

• Детали и сборочные единицы, врезаемые элементы.

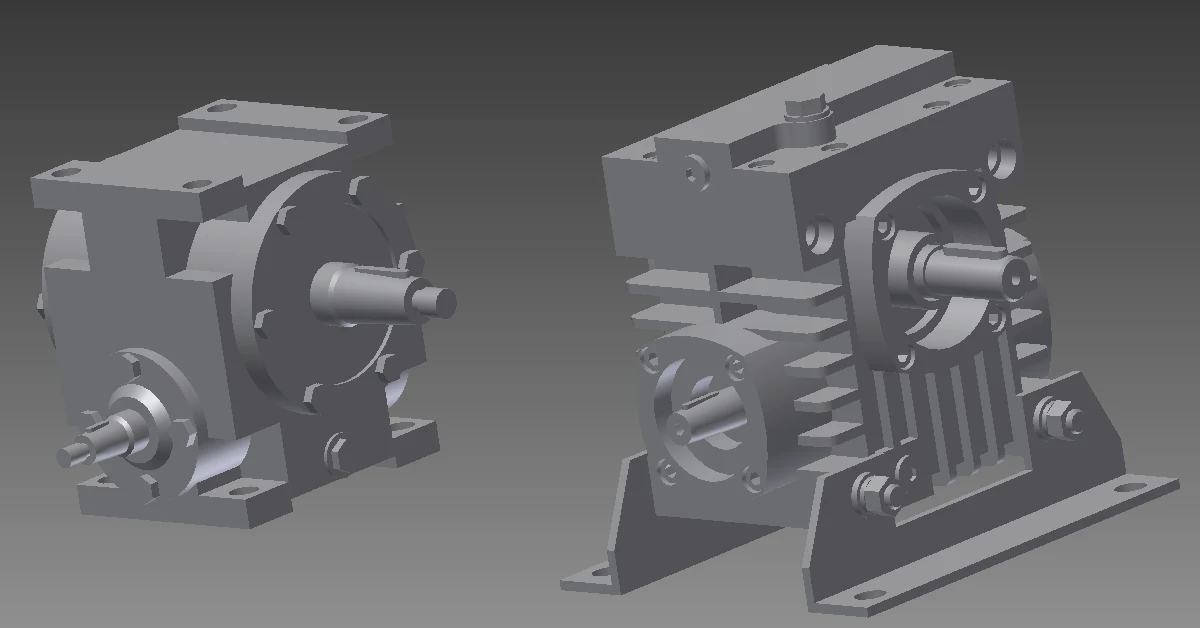

• Детали крепления, детали валов, арматура трубопроводов, редукторы, электродвигатели и многое другое.
• Виды спереди, справа, слева, сверху и снизу, с разрезами, упрощенные исполнения 2D для AutoCAD и 3D для Inventor.
• Уникальное поведение объектов базы в соответствии с их предназначением.
• Шаблоны форматов и штампов, таблицы.
• Параметризатор MechWizard для разработки пользовательских элементов.

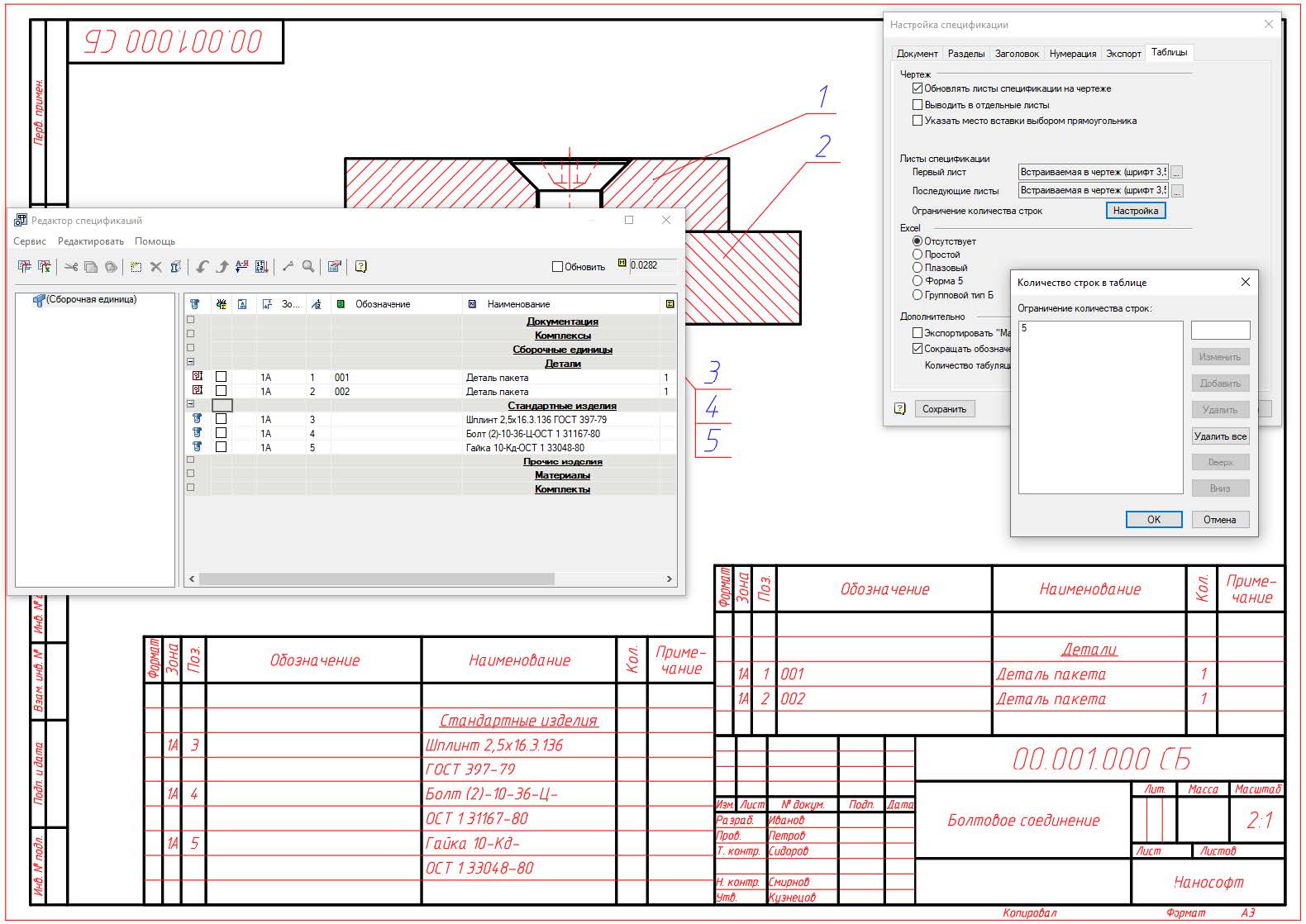

Для встроенной в чертеж спецификации реализован вывод данных в несколько столбцов. В настройках спецификации на вкладке таблицы заведена настройка “Ограничение количества строк”, которая позволяет задавать максимальное количество строк для каждого столбца с данными встроенной в чертеж спецификации.

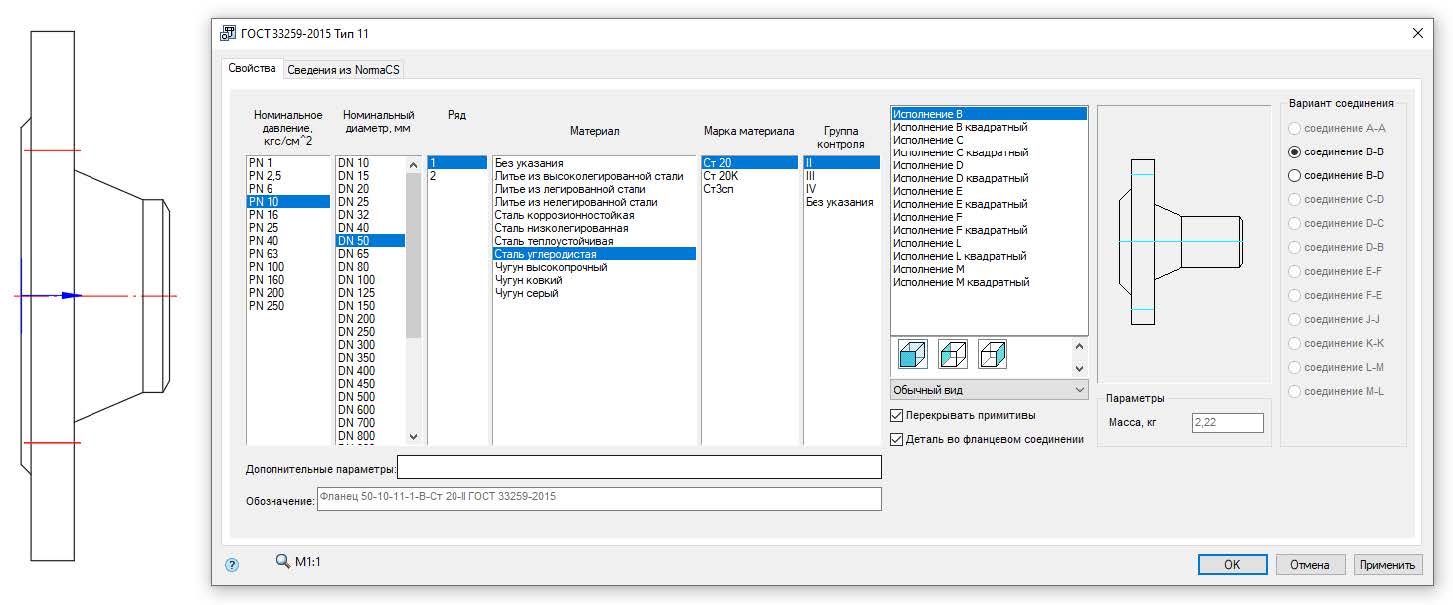

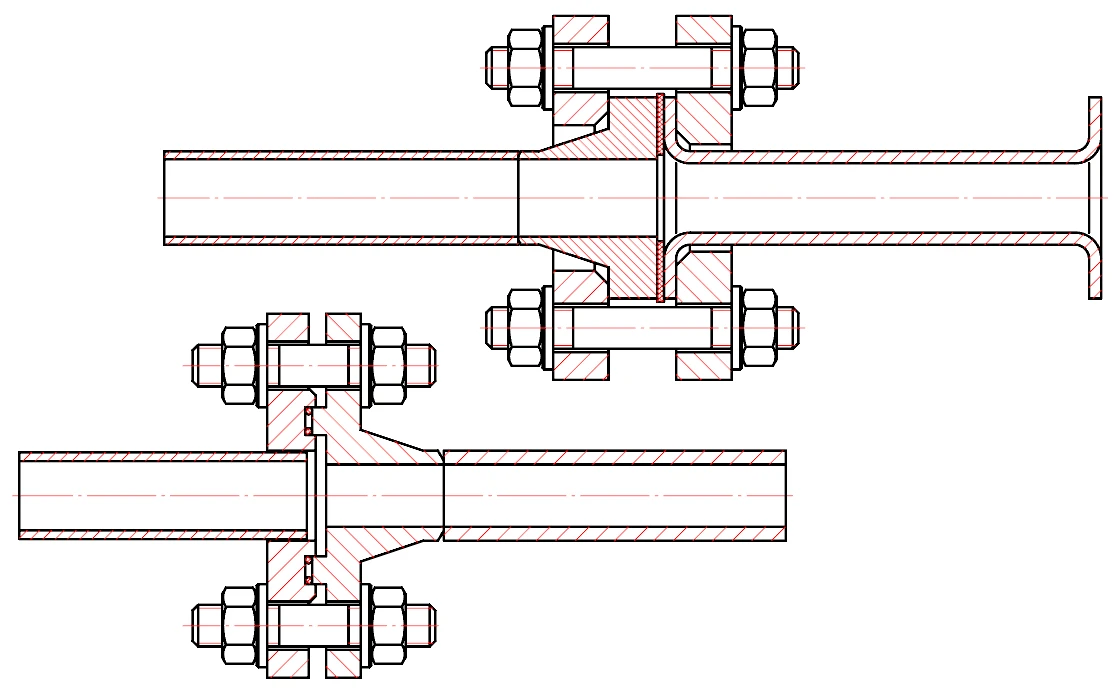

Проработаны свойства фланцев, фланцевых заглушек и фланцевых прокладок.

Добавлены свойства:

• категория материала;
• материал;
• группа контроля;
• дополнительные параметры.

Все эти параметры можно выбирать в соответствии с требованиями соответствующих стандартов. Формировать условное обозначение фланцев и фланцевых заглушек для спецификации стало удобнее.

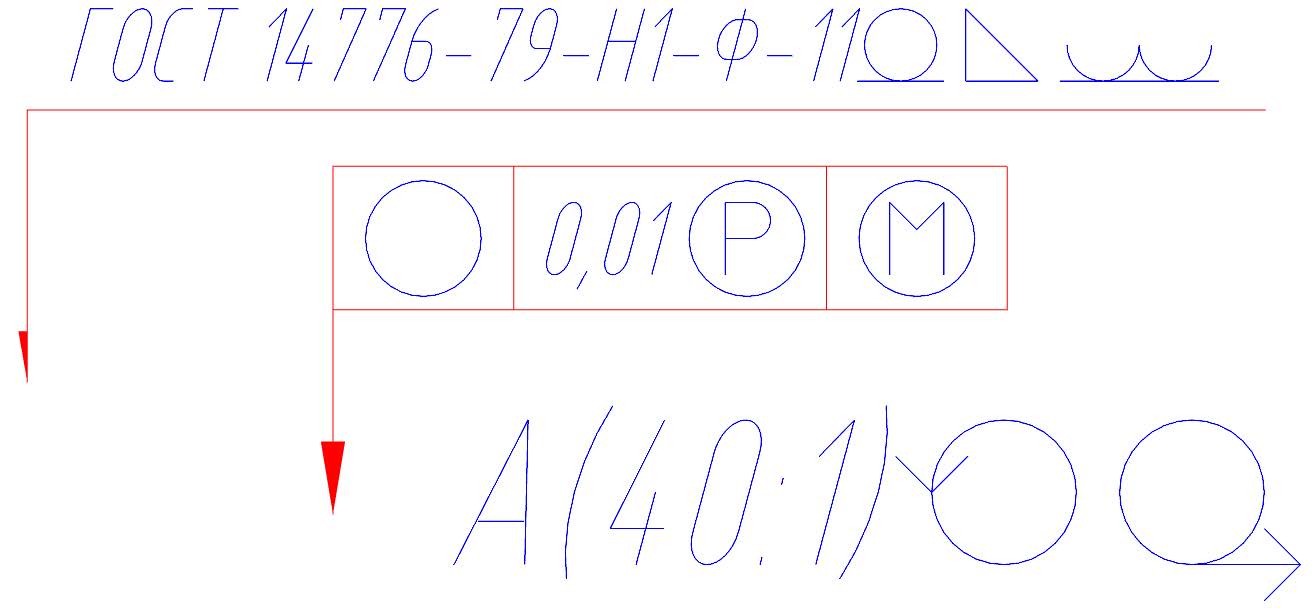

Специальные символы для обозначения сварных швов, допусков формы и расположения, поворота и разворота видов сделаны так чтобы на них не влияли ни наклон, ни сжатие шрифта, то есть при любом наклоне и сжатии шрифта геометрия этих специальных символов остается неизменной.

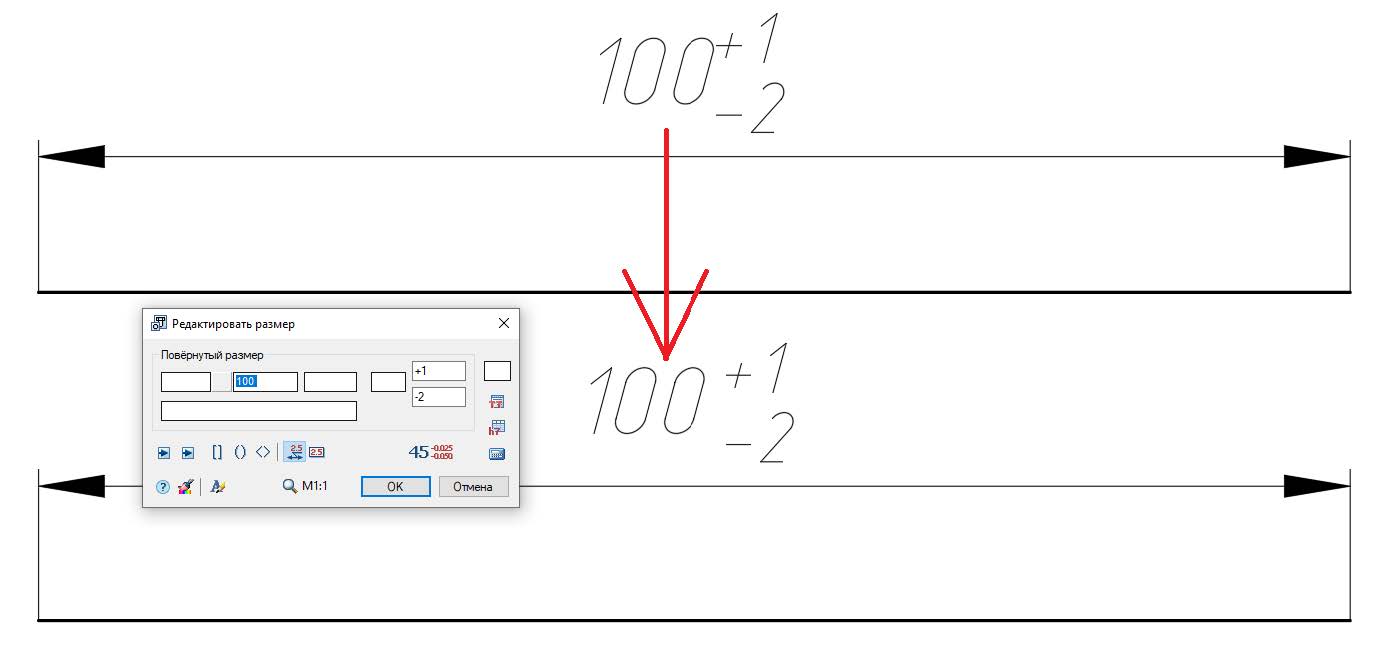

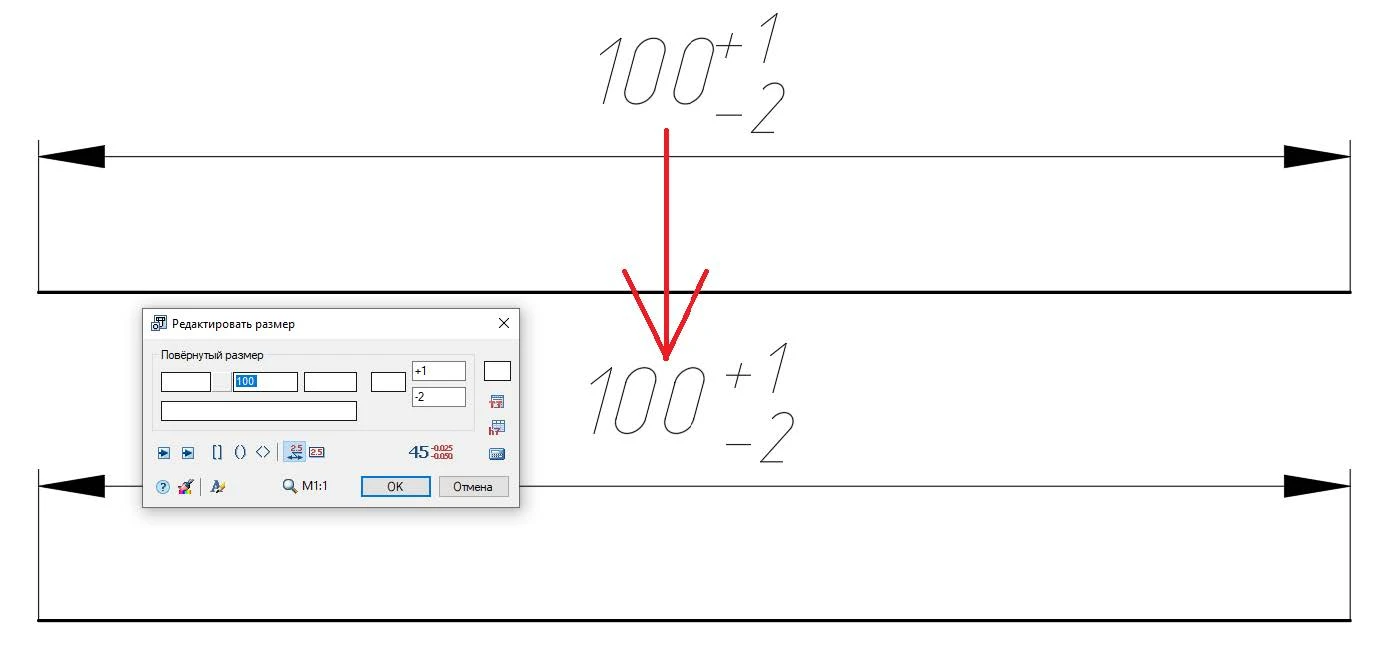

Для исправления недостатков текста dwg, в котором невозможно правильно делать наклон дробей в размерах добавлен пробел между значением и допуском размера. Пробел автоматически добавляется только при соблюдении следующих условий:

• допуск размера несимметричный;
• верхний допуск не нулевой;
• способ отображения допуска включает номинал размера, верхнее и нижнее отклонения.

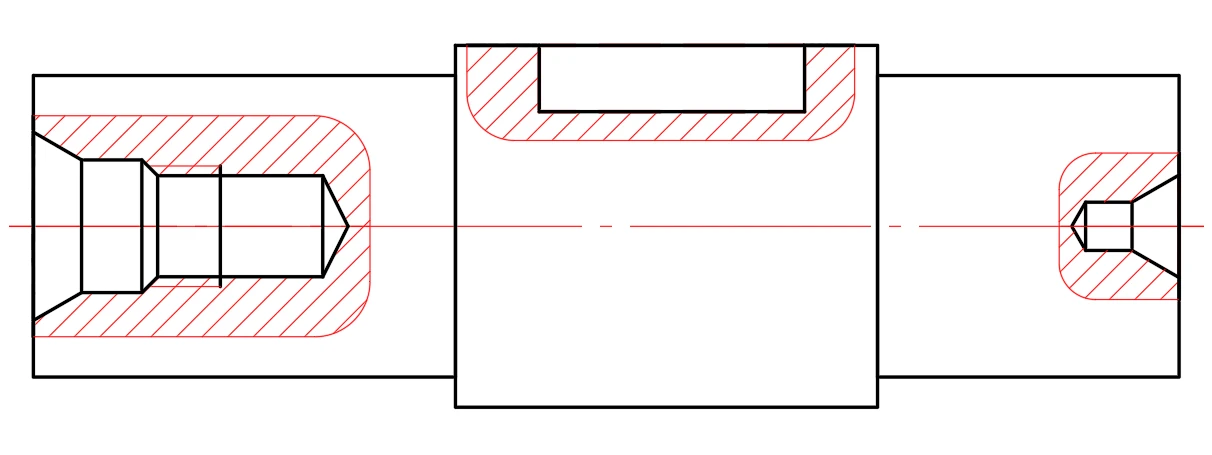

Команда «Местный разрез» позволяет автоматически получать изображения элементов базы типа шпоночных пазов и центровых отверстий на валах. На деталях передач и фланцах этой командой можно делать полуразрезы. На днищах и обечайках с местными разрезами можно показывать их толщину.

При создании местного разреза все элементы базы, которые попали в его рамку, будут показаны в разрезе. При этом, если у элемента базы нет вида в разрезе, будет показан его обычный вид.

При изменении геометрии, попадающей в местный разрез, он перестраивается по кнопке рамки «Обновить вид» или по команде mcregenobj.

В инструменте таблицы отверстий добавлена возможность построения левой системы координат отверстий.

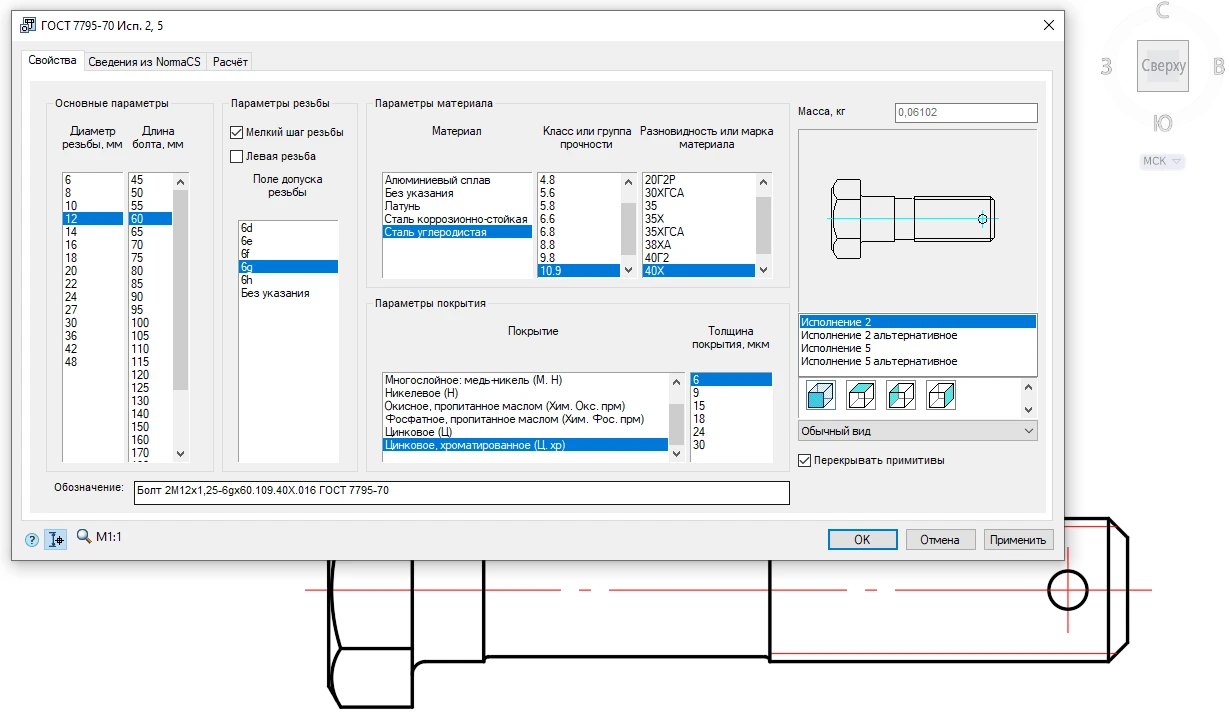

Для старых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ 1759.0):

• направление резьбы;
• поле допуска резьбы;
• материал;
• класс/группа прочности;
• разновидность/марка стали;
• покрытие;
• толщина покрытия.

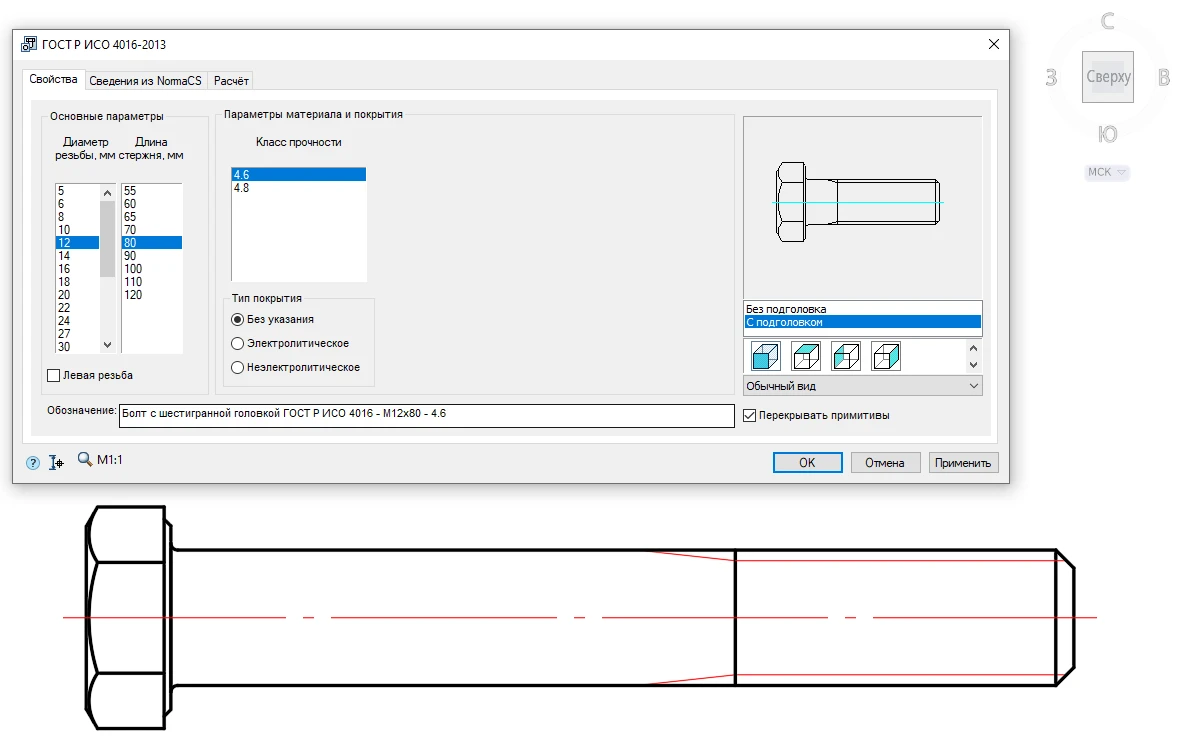

Для новых стандартов добавлены следующие свойства (в соответствии с требованиями к обозначению крепежа ГОСТ Р ИСО 8991−2011):

• материал;
• класс прочности;
• покрытие;
• элемент покрытия;
• толщина покрытия;
• чистовая обработка покрытия;
• метод покрытия;
• смазка покрытия;
• продолжительность испытаний.

В базу элементов добавлены профили, у которых можно выбирать марку стали, а также задавать обозначение детали, наименование, предельные отклонения или квалитет длины. Все эти параметры автоматически попадают в соответствующие поля спецификации. У таких профилей сохраняется весь функционал построения геометрии (виды сверху, снизу, справа, слева, спереди и сзади, 3D-исполнения).

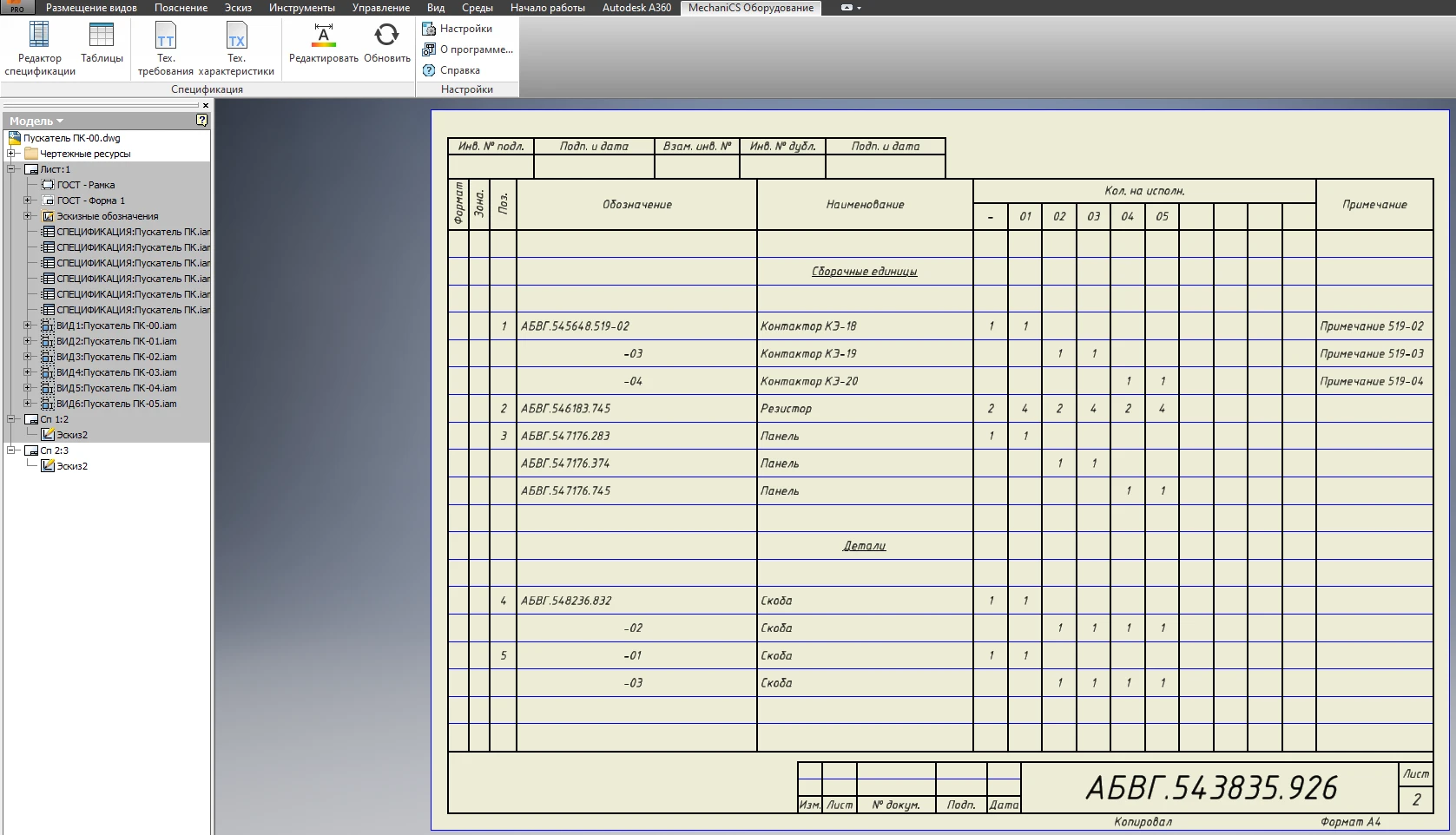

Разработан функционал групповых спецификаций тип А и тип Б на основе параметрических сборок Autodesk Inventor.

Спецификация MechaniCS собирает информацию с выносок позиций спецификации платформы Autodesk Inventor, обрабатывает собранную информацию при помощи Редактора спецификаций и формирует листы со спецификацией в чертеже Inventor.

Для удобства пользователей в папку «Samples» добавлены примеры спецификаций электродвигателя асинхронного и пускателя ПК из ГОСТ 2.113−75. На этих примерах можно видеть, как устроена работа групповых спецификаций, откуда и какие свойства в них собираются и куда передаются.
