Проведя специальные исследования, в том числе опросы специалистов различных проектных организаций, компания Consistent Software разработала СПДС GraphiCS — новый программный продукт, работающий в среде AutoCAD.
Если очень коротко — это набор интеллектуальных инструментальных средств, предназначенных для оформления строительных рабочих чертежей в среде AutoCAD в строгом соответствии с требованиями российских норм — СПДС (система проектной документации для строительства).
К AutoCAD можно относиться по-разному — нельзя оспаривать его лидерство. Благодаря миллионам пользователей по всему миру, в том числе в России, эта самая популярная и развитая универсальная САПР-платформа стала мировым стандартом де-факто. Она применяется во всех областях проектных работ — машиностроении, градостроительстве и, конечно, в архитектуре и строительстве. Здесь AutoCAD знают все. Или по крайней мере слышали, что это такое.
Несмотря на мощь и богатство инструментов, сам AutoCAD в стандартной поставке не содержит специфичных архитектурно-строительных элементов. Для более эффективной работы требуется дополнительно устанавливать специализированные приложения («навески»). Российские пользователи, как правило, создают и применяют при разработке и выпуске проектной документации собственные библиотеки блоков (библиотеки часто используемых элементов). К сожалению, жестких блоков: их изменение возможно, но требует времени.
Проведя специальные исследования, в том числе опросы специалистов различных проектных организаций, компания Consistent Software разработала СПДС GraphiCS — новый программный продукт, работающий в среде AutoCAD.
Если очень коротко — это набор интеллектуальных инструментальных средств, предназначенных для оформления строительных рабочих чертежей в среде AutoCAD в строгом соответствии с требованиями российских норм — СПДС (система проектной документации для строительства).
Новое программное обеспечение не является системой автоматизированного проектирования как таковой — это дополнение к AutoCAD и специализированным системам, на базе AutoCAD работающим. Но, как в один голос признают и бета-тестеры, и первые пользователи, СПДС GraphiCS значительно облегчает, даже делает приятным (!!!) один из самых трудоемких этапов создания чертежа — его оформление.
Ориентированный на решение рутинных задач, СПДС GraphiCS позволяет одолевать их с невиданной прежде легкостью. Отрисовка условных обозначений сварных швов, нанесение условных обозначений гидро- и теплоизоляции, отрисовка арматурных анкеров, формирование координационных осей, отметок уровня, отрисовка всевозможных выносок: и так далее — список далеко не исчерпан. Каждый специалист найдет для себя в СПДС GraphiCS необходимый набор инструментов, ведь общие требования к оформительской части строительных чертежей одинаковы для всех разделов строительного проектирования.
Программное обеспечение СПДС GraphiCS выполнено по новейшей объектно-ориентированной технологии ObjectARX компании Autodesk и оперирует интеллектуальными, интуитивно понятными, легко управляемыми объектами.
Программа работает как под базовым AutoCAD 2000, так и под AutoCAD LT 2000, благодаря чему появляется возможность формировать экономичные рабочие места для различных специалистов — архитекторов, конструкторов, инженеров смежных специальностей. Ни для кого не секрет, что рабочая документация — это в основном двумерные чертежи. Следовательно, на одно рабочее место, оснащенное мощной системой трехмерного моделирования, как правило, приходится несколько рабочих мест, оборудованных недорогой системой двумерного черчения. AutoCAD LT 2000 в сочетании с СПДС GraphiCS — наиболее оптимальное, недорогое и многофункциональное решение для выполнения задач архитектурно-строительного проектирования. К тому же сохраняющее возможность обмена чертежами с коллегами, такого приложения не имеющими.
У строительной документации есть такая специфичная особенность: разномасштабное представление различных фрагментов чертежа. Пользователи AutoCAD знают, что для корректной отрисовки разномасштабных фрагментов необходимо сначала сделать некоторые настройки — в частности, создать несколько именованных размерных стилей с различными масштабными коэффициентами и несколько текстовых стилей различной высоты. Некоторого времени требует перемасштабирование прерывистых типов линий. При переходе с одного масштаба на другой надо заменять текущие настройки стилей. Для начинающих пользователей всё это проблематично и они предпочитают откладывать размеры не в истинных значениях, а сразу в требуемом масштабе. То есть освобождаются от многовариантных настроек стилей и использования «пространства листа» для компоновки разномасштабных фрагментов чертежа перед выводом на плоттер, но теряют все преимущества проектирования в истинных размерах.
Эта дилемма элегантно решена в СПДС GraphiCS: введено понятие текущего масштаба для немасштабируемых элементов оформления (Рис. 1) — то есть тех, размеры которых не должны зависеть от масштаба чертежа (высота текста, размерные надписи, параметры размерных линий и пр.). Теперь пользователю нужно только установить требуемый текущий масштаб рисования. Кроме того, заложена возможность перемасштабирования фрагмента чертежа из одного масштаба в другой. При этом все размеры откладываются в истинных значениях, а перед выводом на печать в «пространстве листа» создается необходимое число плавающих видовых экранов с различными фиксированными масштабами.
Интерфейс СПДС GraphiCS прост и понятен. Он состоит из двух основных панелей инструментов:
- панель инструментов «СПДС Обозначения», включающая более 40 команд для создания и редактирования условных обозначений и изображений в соответствии с действующими стандартами СПДС;
- панель инструментов «СПДС Графика», включающая 12 команд для геометрических построений, специфичных для архитектурно-строительного проектирования.
Панель инструментов «СПДС Обозначения» включает следующие команды и утилиты:
- массив ортогональных осей (Рис. 2)
- массив полярных осей (Рис. 3)
- отдельные оси
- указатель ориентации оси
- дополнительные маркеры для выбранной оси
- переименование осей
- отметка уровня (Рис. 4)
- массив отметок уровней
- отметка уровня на плане
- выравнивание отметок
- выноска позиционная
- выноска универсальная
- выноска узловая (Рис. 5)
- выноска узловая секущая
- выноска для многослойной конструкции (Рис. 6)
- выноска гребенчатая
- выноска цепная (Рис. 7)
- маркировка линейных элементов
- обозначение разреза (Рис. 8)
- обозначение сложного разреза
- обозначение вида
- обозначение изображения узла
- обозначение фрагмента
- обозначение уклона
- маркер универсальный
- маркер изменения
- изображение прямолинейного обреза
- изображение прямолинейного разрыва
- изображение цилиндрического обреза

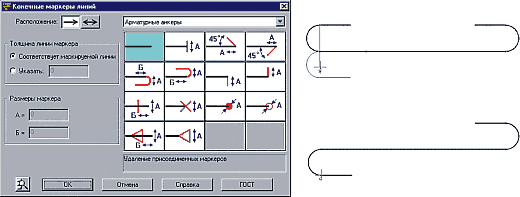

- линия с конечными маркерами (Рис. 9)
- копирование конечных маркеров
- указатель диапазона распределения
- указатель подъема лестничного марша
- изображение сварных швов (Рис. 10)
- изображение сечения сварного шва
- штриховка граничная
- изображение границ грунта
- изображение гидроизоляции (Рис. 11)
- изображение теплоизоляции (Рис. 11)
- штриховая полоса
- универсальный редактор обозначений
- настройка обозначений (Рис. 12а, б, в, г)
Панель инструментов «СПДС Графика» включает комплекс программ по созданию и редактированию двойных линий (стен), а также другие полезные утилиты, облегчающие создание специфичных строительных элементов.
Как уже сказано, программа создает легко управляемые объекты, и пользователь может очень быстро, используя только «мышь», видоизменять геометрические параметры условного обозначения или выноски. Для строительного проектирования это принципиально, поскольку чертежи насыщены всевозможными обозначениями и при внесении новых необходимо оперативно перекомпоновать фрагмент чертежа. Здесь СПДС GraphiCS позволяет в несколько раз ускорить процесс нанесения и модификации всевозможных обозначений. Редактирование текстов всех условных обозначений и выносок производится одной командой модификации объектов.
В программе используется технология интеллектуальных объектов. Например, когда расстояние между координационными осями невелико, маркеры координационных осей автоматически раздвигаются (Рис. 13). При нанесении прямолинейного разрыва все попадающие внутрь примитивы программа автоматически вырежет. С помощью «ручек» очень легко «отзеркаливаются» и «растягиваются» отметки уровня.
Для СПДС GraphiCS специально разработаны шрифты (SHX и TrueType), включающие обозначения металлопроката и всевозможные специфичные для строительного проектирования символы (значок диаметра, значок уклона, м2, м3 и т.д.).
Программа задумана как «настольный помощник» проектировщика. В каждом диалоговом окне имеется кнопка ГОСТ, которая открывает соответствующий фрагмент текста ГОСТа: пользователь может посмотреть требования стандарта на отрисовку данного элемента (Рис. 14).

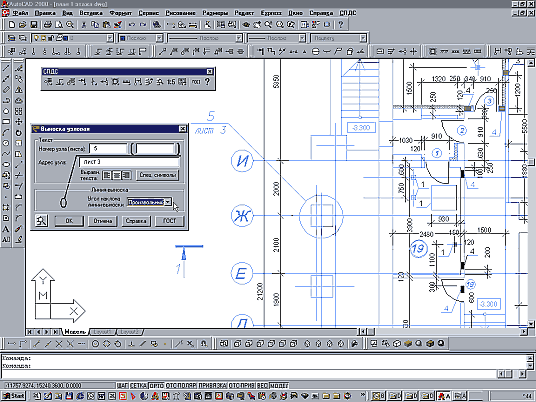

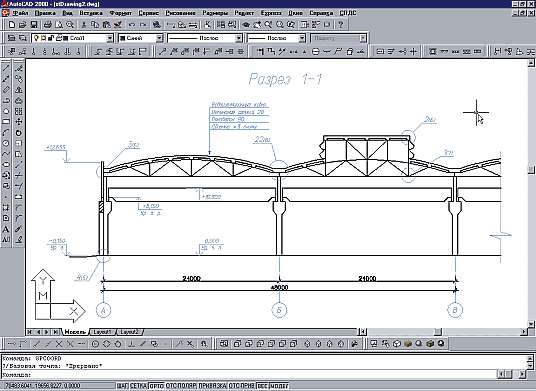

На рисунках 15 и 16 синим цветом выделены примитивы, созданные при помощи СПДС GraphiCS. Вся оформительская часть на этих рисунках была создана за 10−15 минут!
Благодаря чрезвычайно гибкой и детальной системе настроек (Рис. 12а, б, в, г), каждый пользователь легко сможет настроить программу на свой вкус (по умолчанию все настройки выполнены в строгом соответствии с требованиями СПДС).
Для освоения СПДС GraphiCS требуется не больше часа! Напомним: программа состоит из набора хорошо «отточенных» инструментов, не отключает и не переназначает команды AutoCAD.
Программа постоянно развивается: уже намечены новые утилиты, которые появятся в следующих версиях: база металлопроката, универсальный редактор для создания разнообразных спецификаций и ведомостей, генератор штриховок.
С СПДС GraphiCS выполнение самых рутинных операций доставит истинное удовольствие, а к проектной документации, выполненной в этой программе, не сможет придраться ни один нормоконтролер!
